Table of contents
11
(CS)
2
(CT)
感謝您購買本產品。
若不遵守安全事項或誤用本產品，可能會導致嚴重的傷
害或造成火災。
本指示手冊說明預防意外發生的正確產品操作方式和重
要的注意事項。請務必詳細閱讀本手冊並正確使用本產
品。請保留本手冊以備日後參考。
致 Sony 經銷商
安裝電視時需兩名人員，並特別注意安全及技術問題。安
裝電視機時，請詳細參考本手冊。Sony 對於不正確地安
裝或操作所導致的意外或損壞概不負責。安裝完畢後，請
將本手冊交付顧客。
Sony 的產品設計以安全爲優先。然而，若不正確使用本
產品，可能會因爲火災、電擊、產品翻覆或產品掉落而造
成嚴重的傷害。請務必依照安全注意事項以避免類似意
外發生。
本電視底座只適用以下的產品。使用其他裝備可能會導
致不穩定而造成傷害。
指定產品 （截止到 2006 年 7 月）
其他電視型號，請參考其隨附的操作指示以確定是否可
使用本電視底座。
致用户
本產品應至少由兩名以上的合格 Sony 服務人員在符
合安全和技術的情況下進行安裝。
警告 安全事項 注意事項
液晶彩色電視
KDL-46X2000
KDL-40X2000
KLV-52X200A
KLV-46X200A
KLV-40X200A
3
(CT)
本產品僅能由合格 Sony 服務人員進行安
裝。
由於電視及電視底座沉重，因此由其他不合格的人員進
行安裝可能會導致嚴重的傷害。
請務必採取預防措施，以避免電視底座
翻覆。
若您未能採取措施，則電視機可能會翻覆並造成傷害。請
將電視固定在牆壁、柱子等上以避免翻覆。
請務必將電視底座安裝在堅固和平坦的
樓面上。
請勿將電視底座安裝在傾斜面上。若您將電視底座安裝
在該處，則可能會造成電視底座翻覆或電視掉落。因而造
成傷害。
若您要將電視底座安裝在墊子或地毯等柔軟表面上，請
在該處上放置隔板。
請勿使用有龜裂的電視底座。
電視置於電視底座上時，請勿倚靠或懸
掛在電視上。
可能會導致電視底座翻覆或電視掉落，
因而造成嚴重的傷害或死亡。
請勿讓孩童攀爬電視底座或在電視底座
的隔層內嬉戲。
若 孩 童 攀 爬 電 視底 座 或 進 入 底 座 隔 層
內，可能會因爲玻璃碎裂、電視底座翻覆
或電視掉落而導致嚴重的傷害或死亡。
請勿站在電視底座上。
您可能會因爲摔倒、或是弄破玻璃而
造成傷害。
請勿覆蓋電視的通風口。
若您覆蓋通風口 ( 用布等類似物品 )，溫
度 將 會 在內 部 累 積 升 高 而 導 致 火災 發
生。
請 勿 讓 主 線 路 或 連 接 線 被 其 他 物 體 夾
住。
•
安裝電視到電視底座上時，請勿讓主線路或是連接線
被其他物體夾住。若主線路或是連接線損壞，可能會
造成火災或電擊。
•
搬運電視底座時，請勿踩踏主
線路或是連接線。主線路或是
連接線損壞時，可能會造成火
災或電擊。
請勿絆住主線路或是連接線。
您可能會被絆倒，或導致電視底
座翻覆因而造成傷害。
請勿在仍連接電視或其他裝備時移動電
視底座。
若 您 在 電 視 仍 連 接 時 移 動 電 視 底
座，可能會弄傷背部，或因爲電視
底座翻覆而造成嚴重傷害。此外，
任何連接的內部裝備可能會掉落而
導致玻璃架破裂或其他的損壞。
警告
若不遵守以下注意事項，可能會因爲火災、電擊、產
品翻覆或產品掉落而造成嚴重的傷害或死亡。
請勿使用有任何龜裂的電視底座。
因可能會導致玻璃碎裂和電視掉落，
或是造成電視底座翻覆。因而造成傷
害。
龜裂的電視底座
CT
中文
4
(CT)
請勿安裝任何其他非指定產品的裝備。
•
本電視底座只適用指定的產品。若您安裝其他非指定
的產品，可能會發生掉落或碎裂因而造成傷害。
•
請勿將花瓶、瓷器等物品放置在電視底座上。
•
請勿改裝電視底座。
•
請勿將任何熱的物品直接放置在電視底座上。因爲該
熱源可能會引起電視底座褪色或變形。
•
請勿將任何可能會損壞玻璃的物品直接放置在電視底
座上。
請務必安全安裝電視。
請使用隨附的吊架螺絲將電視固定在電視底座上。若未
能牢固地安裝電視，則可能會發生電視底座翻覆、電視掉
落因而造成傷害。
請勿在玻璃上施加重力或任何重擊。
安裝電視時，請勿用手在電視底座上施加重力。請勿用任
何堅硬的物品敲打電視底座，例如螺絲起子等。玻璃可能
會碎裂並造成傷害。
搬移電視底座時
試著單獨或者未按正確方法移動電視底座可能會造成傷
害。要避免傷害，請務必遵守以下的建議。
•
務必要有兩人或以上才能搬移電視底座，並要先移開
電視和拔除連接的裝備和玻璃架。
•
請勿拖移電視底座。電視底座的底部可能會脫落並損
壞樓面。
•
請小心不要讓您的手或腳被電視底座的底部夾住。
•
搬移電視底座時，請勿抓住玻璃架的部分。
請勿讓玻璃遭受劇烈震動。
本電視底座雖由強化玻璃製
成，但仍需小心。
若玻璃破裂，則玻璃碎片可能
會造成傷害，因此請遵守以下
的注意事項。
•
請勿敲打玻璃或將尖銳的
物品丟放在玻璃上。請避免
劇烈震動。
•
請勿用尖銳的物品刮傷或
戳刺玻璃。
•
請勿讓吸塵器等堅硬的物
品敲擊玻璃邊緣。
承載重量的注意事項
請勿將任何超過標示重量上
限的裝備放置在玻璃架上，
如圖所示。
否則，玻璃架會破裂。
安裝注意事項
•
組裝時，請將包裝材質鋪在地板上以避免造成損壞。
•
請將電視底座安裝在堅固和平坦的樓面上。請勿將電
視底座安裝在傾斜處。要避免該情況，請依照以下注
意事項。
–
若您要將電視底座安裝在墊子或地毯等柔軟表面
上，請在該處上放置隔板。
–
請勿將電視底座安裝在陽光直射或靠近暖氣的地
方。
–
請勿將電視底座安裝在過熱、潮濕處或戶外。
使用注意事項
要保持電視底座清潔，請常用乾的軟布擦拭電視底座。可
使用稀釋清潔劑蘸濕的布來移除頑垢。然後再用乾的軟
布擦拭該區域。請勿使用稀釋劑或汽油等化學品，以免損
壞電視底座的塗層。
注意事項
若未能遵守以下注意事項，可能會造成傷害或財產損
失。
20 kg
SU-FL61:48 kg
30 kg
5
(CT)
請務必由兩名或以上的人員進行安裝工
作。
請務必由兩名或以上的人員將電視安裝在電視底座上。
若只由一名人員進行安裝，可能會導致意外或傷害。進行
安裝時，請務必讓孩童保持距離。
請務必依照指示正確地進行組裝。
若螺絲沒有鎖緊或鬆脫，則電視底座
可能會翻覆。因而造成損壞或傷害。
安裝時，請務必小心，以避免您的手或
手指受傷。
組裝電視底座或安裝電視時，請務必小心，以免您的手指
或手夾傷。
請務必依照指示正確地進行安裝。
請將螺絲牢固鎖緊。若電視沒有安裝牢固，可能會掉落因
而造成傷害。
請務必使用十字螺絲起子，以符合上述螺絲的尺寸進行
組裝。
致 Sony 經銷商
請 務 必 徹 底 閱 讀 前 文 的 安 全 注 意 事
項，並在安裝、保養、檢查和維修本
產品時特別注意安全。
檢查零件
名稱
數量
框架
1
中心柱
1
玻璃架
2
玻璃架支架
8
掛鉤
4
掛鉤螺絲 (+PSW5
×
L16)
4
螺絲 (+PSW5
×
L25)
4
吊架螺絲
2
6
(CT)
組裝電視底座
若您讓主線路夾在裝備間或壓在裝備下，可能會造成短
路或電擊。若您絆到主線路或連接線，電視底座可能會
翻覆並造成傷害。
安裝電視前，請先決定好安裝位置並將電視底座放好。
因爲電視沉重，建議您在安裝前就先決定好安裝位置並
將電視底座放好。
1
將前後兩支柱的支撐板從中心柱拆
開。
警告
後柱支撐板
前柱支撐板
2
將中心柱安裝到框架上。
用四個螺絲將中心柱鎖緊在框架上。
•
請務必由兩名或兩名以上的人員組裝電視底座。
•
輕輕地用四個螺絲將中心柱裝到框架上，然後再將全
部螺絲牢牢鎖緊。
•
使用電動螺絲起子時，請將力矩設定爲約 1.5 N
·
m
{15 kgf
·
cm}。
3
如下所示，將前柱支撐板裝上。
裝上前柱支撐板前，請先確定四個螺絲已經鎖緊。
螺絲
框架
註
註
7
(CT)
安裝電視 1
準備安裝電視。
將桌面底座 （若已安裝）拆下並將電視後方的兩個
螺絲拆下。詳情，請參考電視的隨附說明。
2
安裝電視後方的四個掛鉤。
請將電視螢幕朝下放置在布面覆蓋的工作台上。
用四個掛鉤螺絲安裝四個掛鉤。
•
使用電動螺絲起子時，請將力矩設定爲約 2 N
·
m
{20 kgf
·
cm}。
•
安裝掛鉤時，切勿使用其他非隨附的螺絲 (+PSW5
×
L16)。
軟布
將掛鉤對準電視後方的圈圈。
掛鉤螺絲
掛鉤
註
3
安裝電視到電視底座上。
1
如下所示先將電視扶好，然後將電視後方的四
個掛鉤插入中心柱孔的上方部分。請確定所有
四個掛鉤已經牢固地扣在四個孔裡。
安裝電視到電視底座上時，請小心不要使電視底座翻覆。
2
將電視筆直向下按以將掛鉤牢固地扣入電視底
座，如圖所示。
•
確定掛鉤是否牢固地扣在孔的底部，然後檢查電視位
置是否水平。
•
安裝電視時，請小心不要移動電視底座。
註
註
8
(CT)
4
請使用兩個吊架螺絲將電視固定在
電視底座上。
請務必使用螺絲起子旋緊吊架螺絲。
•
若未能使用兩個吊架螺絲穩固電視，電視可能會掉落
因而造成傷害。
•
使用電動螺絲起子時，請將力矩設定爲約 1.5 N
·
m
{15 kgf
·
cm}。
吊架螺絲
註
安裝玻璃架 1
安裝八個玻璃架支架到框架上。
將玻璃架支架插入框架的孔時，請確定支架是否平行及
水平。
玻璃架支架
註
9
(CT)

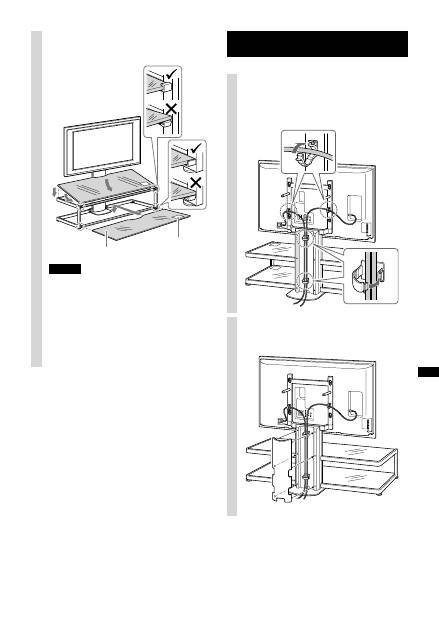

2
請先安裝下方的玻璃架，然後再安裝
上方的玻璃架。
•
安裝玻璃架時，請小心不要讓您的手指夾在框架與玻
璃架之間。
•
請先安裝電視到電視底座後再放進玻璃架，否則在安
裝期間您可能會讓電視撞擊到玻璃，進而造成產品損
壞或個人傷害。
•
將玻璃架安裝到電視底座時，請讓 “小心”標籤位於
右前方，如圖所示。
玻璃架
小心標籤
1
2
註
連接線路 1
連接主線路和其他線路到電視。
連接線路，並將線路穿過線路固定裝置並由中心柱
後方繞過。
2
安裝後柱支撐板。
10
(CT)
設計和規格若有變更，恕不另行通知。
請採取安全措施以避免翻 覆
請務必採取措施以避免電視底座翻覆，否則電視可能
會翻覆並造成傷害。將電視固定到牆上或支柱上等。
請使用市面上可購得的牢固繩子或鏈子以及牆用掛
鉤托架。
1
將牆用掛鉤托架牢固地安裝在牆上或柱子上。
2
將繩子或鏈子穿過吊架螺絲的兩個孔，然後再
將繩子或鏈子的 另一端鎖緊到牆 用掛鉤托架
上。
警告
牆用掛鉤托架
牢固的繩子或鏈子
規格
請勿將任何超過承重上限的裝備放置在玻璃架上，以
免玻璃碎裂並造成傷害。
尺寸：mm
A
1393
B
1425
C
616
D
419
E
462
F
220
G
1451
H
1045
I
297
重量：
48 kg
承載重量：30 kg
承載重量：20 kg
B
A
C
E
D
I
G
F
H
承載重量的注意事項
11
(CT)
2
(TH)
ขอขอบคุณที่อุดหนุนผลิตภัณฑ์ของเรา
คำเตือน
ถ้าข้อปฏิบัติเพื่อความปลอดภัยไม่ได้รับการปฏิบัติตาม
อาจมีผลให้บาดเจ็บสาหัสหรือเกิดไฟลุกไหม้ได้
หนังสือคู่มือวิธีใช้เล่มนี้แสดงวิธีการใช้งานที่ถูกต้องของผลิต
ภัณฑ์และข้อปฏิบัติสำคัญๆ
ที่จำเป็นเพื่อป้องกันไม่ให้เกิด
อุบัติเหตุ
อย่าลืมอ่านหนังสือคู่มือนี้ให้ถี่ถ้วนและใช้ผลิตภัณฑ์
ให้ถูกต้อง
พร้อมทั้งเก็บหนังสือคู่มือนี้ไว้ใช้อ้างอิงในอนาคต
สำหรับตัวแทนจำหน่าย
Sony
ในการติดตั้งทีวีจำเป็นต้องใช้คนอย่างน้อย
2
คน
ต้อง
ใช้ความระมัดระวังเป็นพิเศษ
โดยคำนึงถึงความปลอดภัย
และอาศัยเทคนิคเข้าช่วย
เมื่อทำการติดตั้ง
ให้ดูหนังสือคู่มือ
วิธีใช้นี้โดยละเอียด
Sony
จะไม่รับผิดชอบต่ออุบัติเหตุหรือค
วามเสียหายใดๆ
อันเกิดจากการติดตั้งหรือใช้งานไม่ถูกต้อง
โปรดมอบหนังสือคู่มือวิธีใช้นี้แก่ลูกค้าภายหลังการติดตั้ง
ว่าด้วยความปลอดภัย
ผลิตภัณฑ์ของ
Sony
ได้รับการออกแบบโดยคำนึงถึงความ
ปลอดภัย
อย่างไรก็ตามในกรณีที่ใช้งานผลิตภัณฑ์ไม่ถูกต้อง
อาจทำให้เกิดการบาดเจ็บสาหัสจากไฟไหม้
ไฟฟ้าลัดวงจร
ผลิตภัณฑ์ล้มใส่
หรือผลิตภัณฑ์ตกกระแทกพื้น
โปรดดูข้อ
ปฏิบัติเพื่อความปลอดภัยเพื่อป้องกันอุบัติเหตุเหล่านั้น
ข้อควรระวัง
แท่นวางทีวีนี้ทำไว้สำหรับใช้กับผลิตภัณฑ์ต่อไปนี้เท่านั้น
การนำไปใช้กับอุปกรณ์อื่นสามารถทำให้โยกเยกไม่มั่นคงและ
อาจก่อให้เกิดการบาดเจ็บได้
ผลิตภัณฑ์ที่กำหนด
(
เมื่อเดือนกรกฎาคม
2006)
ทีวีสี
LCD
KLV-52X200A
KLV-46X200A
KLV-40X200A
สำหรับทีวีแบบอื่น
ให้ดูข้อแนะนำในการใช้งาน
เพื่อตรวจสอบ
ว่าใช้กับแท่นวางทีวีแบบนี้ได้หรือไม่
สำหรับลูกค้า
ผลิตภัณฑ์นี้ควรติดตั้งโดยตัวแทนด้านบริการที่ได้รับ
การรับรองจาก
Sony
เนื่องจากจำเป็นต้องใช้คนติดตั้ง
อย่างน้อย
2
คน
ต้องใช้ความระมัดระวังเป็นพิเศษ
โดยคำนึงถึงความปลอดภัย
และอาศัยเทคนิคเข้าช่วย
3
(TH)
TH
ภาษาไทย
คำเตือน
ถ้าข้อปฏิบัติเพื่อความปลอดภัยไม่ได้รับการปฏิบัติตาม
อาจก่อให้เกิดการบาดเจ็บอย่างรุนแรงหรือเสียชีวิตจาก
การเกิดไฟลุกไหม้
ไฟฟ้าลัดวงจร
ผลิตภัณฑ์ล้มใส่
หรือ
ผลิตภัณฑ์ตกกระแทกพื้น
ผลิตภัณฑ์นี้ควรติดตั้งโดยตัวแทน
ด้านบริการที่ได้รับการรับรองจาก
Sony
เท่านั้น
การติดตั้งโดยบุคคลอื่นที่ไม่ได้รับการรับรองอาจทำให้เกิดการ
บาดเจ็บรุนแรง
เนื่องจากทีวีและที่วางทีวีหนักมาก
อย่าลืมใช้มาตรการต่าง
ๆ
เพื่อป้องกัน
ไม่ให้แท่นวางทีวีล้มคว่ำได้
ไม่ควรติดตั้งแท่นวางทีวีให้เทลาดลงด้านใดด้าน
หนึ่ง
หากท่านทำเช่นนั้น
แท่นวางทีวีอาจล้มลง
หรือทีวีร่วงหล่นลงได้
นี่อาจทำให้เกิดการบาดเจ็บเสียหายได้
หากท่านจะติดตั้งแท่นวางทีวีบนพื้นผิวที่
อ่อนนุ่ม
เช่น
ไม่ควรติดตั้งแท่นวางทีวีเอนด้านใดด้านหนึ่ง
เพราะอาจทำให้แท่น
วางทีวีล้มทับใส่
หรือทีวีอาจหล่นลงและทำให้ได้รับบาดเจ็บ
บนเสื่อหรือพรม
ให้นำแผ่นกระดานปูไว้ล่วงหน้าบนบริเวณที่
กำหนดไว้
ไม่ควรใช้แท่นวางทีวีที่มีรอยร้าว
ไม่ควรใช้แท่นวางทีวีถ้าปรากฏมีรอยร้าวอยู่
กระจกอาจแตกได้
และทีวีจะตกลงมา
หรือแท่นวางทีวีอาจพลิกคว่ำลง
อาจก่อให้
เกิดการบาดเจ็บได้
อย่าพิงหรือโหนทีวีขณะที่ทีวีติดตั้งอยู่
กับแท่นวางทีวี
แท่นวางทีวีอาจล้มทับใส่
หรือ
ทีวีอาจหล่น
ลงและทำให้บาดเจ็บสาหัสหรือถึงแก่ชีวิต
อย่าปล่อยให้เด็กๆ
ปีนป่ายบนแท่นวาง
ทีวีหรือคลานเล่นใต้แท่นวางทีวี
ถ้าเด็กปีนเล่นบนทีวี
หรือคลานเข้าไป
อยู่ระหว่างชั้นกระจก
อาจเกิดบาดเจ็บ
สาหัสหรือถึงตายได้จากกระจกที่แตก
แท่นวางทีวีล้มทับ
หรือทีวีหล่นลงมา
แท่นวางทีวีที่มีรอยแตก
อย่าขึ้นไปยืนบนแท่นวางทีวี
ท่านอาจตกลงมา
หรือทำกระจกแตกและ
โดนกระจกบาดเอา
อย่าปิดรูระบายอากาศบนเครื่องโทรทัศน์
หากท่านปิดรูระบายอากาศบนเครื่องโทรทัศน์
(
โดยใช้ผ้า
ฯลฯ
)
ภายในเครื่องรับโทรทัศน์
อาจร้อนจนเกิดไฟลุกติดได้
อย่าปล่อยให้สายไฟหลักหรือสายเคเบิ้ล
ถูกกดทับ
•
อย่าปล่อยให้สายไฟหลักหรือสายเคเบิ้ลถูกกดทับ
ขณะทำ
การติดตั้งทีวีบนแท่นวางทีวี
ถ้าสายไฟหลักหรือสายเคเบิ้ล
ชำรุดเสียหาย
อาจทำให้เกิดไฟลุกไหม้หรือไฟฟ้าลัดวงจร
ได้
•
อย่าเหยียบบนสายไฟหลักหรือ
สายเคเบิ้ลในขณะที่ท่านเลื่อน
แท่นวางทีวี
สายไฟหลักหรือ
สายเคเบิ้ลอาจชำรุดเสียหาย
และนี่อาจเป็นทำให้เกิดไฟลุก
ไหม้หรือไฟฟ้าลัดวงจรได้
ระวังอย่าสะดุดสายไฟหลักหรือสาย
เคเบิ้ล
ท่านอาจสะดุดหกล้ม
หรือทำให้แท่น
วางทีวีล้มใส่ทำให้บาดเจ็บได้
อย่าเคลื่อนย้ายแท่นวางทีวีโดยที่ทีวียัง
ติดตั้งอยู่บนชั้นหรือมีอุปกรณ์เชื่อมต่อ
วางอยู่
หากท่านเคลื่อนย้ายแท่นวางทีวี
โดยที่เครื่องรับโทรทัศน์ยังติดตั้ง
อยู่
อาจทำให้ท่านปวดหลังได้
หรือแท่นวางทีวีอาจล้มทับใส่
และทำให้บาดเจ็บรุนแรง
นอกจากนี้
อุปกรณ์เชื่อมต่อใด
ๆ
ที่ติดชั้นมายัง
อาจตกลงมาโดนกระจกแตกหรือโดน
สิ่งของอื่นเสียหายได้
4
(TH)
ข้อควรระวัง
ถ้าข้อปฏิบัติเพื่อความปลอดภัยต่อไปนี้ไม่ได้รับการ
ปฏิบัติตาม
การบาดเจ็บหรือความเสียหายต่อ
ทรัพย์สินอาจเกิดขึ้นได้
อย่าติดตั้งอุปกรณ์อื่นนอกเหนือจาก
ผลิตภัณฑ์ที่ระบุไว้
•
แท่นวางทีวีนี้ได้รับการออกแบบสำหรับใช้กับผลิตภัณฑ์
ที่ระบุไว้เท่านั้น
หากท่านติดตั้งอุปกรณ์อื่นนอกเหนือจาก
ผลิตภัณฑ์ที่ระบุไว้
แท่นวางทีวีอาจล้มหรือแตกหักชำรุด
และทำให้เกิดการบาดเจ็บได้
•
อย่าวางสิ่งของ
อาทิ
แจกัน
ถ้วยชาม
ฯลฯ
บนแท่นวางทีวี
•
อย่าดัดแปลงแท่นวางทีวี
•
อย่าวางของร้อน
ๆ
บนแท่นวางทีวีโดยตรง
ความร้อนอาจ
เป็นสาเหตุให้สีซีดลงหรือแท่นวางทีวีรูปทรงบิดเบี้ยวได้
•
อย่าวางของบนแท่นวางทีวีโดยตรง
เพราะอาจทำให้กระจก
ชำรุดเสียหายได้
อย่าลืมตรึงทีวีให้อยู่กับที่
ตรึงทีวีไว้กับแท่นวางทีวีโดยใช้หมุดยึดที่ให้มา
ถ้าไม่ได้ติดตั้ง
ทีวีให้ตรึงอยู่กับที่
ทีวีอาจตกลงมา
หรือแท่นวางทีวีอาจลื่น
ไถลลงมา
และทำให้เกิดการบาดเจ็บได้
อย่ากดน้ำหนักลงบนกระจกหรือใช้แรง
กระแทกใดๆ
ที่กระจก
อย่าเอามือกดลงบนชั้นทีวีขณะติดตั้งเครื่องทีวี
อย่าใช้ของแข็ง
ทุบแท่นวางทีวี
เช่น
ไขควง
ฯลฯ
เพราะกระจกอาจแตกและทำ
ให้บาดเจ็บได้
เมื่อเคลื่อนย้ายแท่นวางทีวีโดยลำพัง
การเคลื่อนย้ายแท่นวางทีวีโดยลำพัง
หรือไม่ได้ทำตามขั้นตอน
ที่ถูกต้องเหมาะสม
อาจทำให้บาดเจ็บได้
ซึ่งจะหลีกเลี่ยงได้
โดยต้องไม่ลืมปฏิบัติตามข้อแนะนำที่ให้มาข้างล่างนี้
•
อย่าลืมให้มีคนช่วยเข็น
2
คนหรือมากกว่า
หลังจากเคลื่อน
ย้ายทีวีเสร็จแล้วเท่านั้น
จึงค่อยเชื่อมต่ออุปกรณ์และใส่ชั้น
กระจก
•
อย่าดึงแท่นวางทีวี
ส่วนฐานของแท่นวางทีวีอาจหลุดออก
สร้างความเสียหายให้กับพื้นได้
•
ระมัดระวังอย่าให้มือหรือเท้าเข้าไปโดนกดทับอยู่ใต้ชั้นวาง
ด้านล่าง
•
อย่าจับชั้นกระจกขณะเข็นแท่นวางทีวี
ระวังอย่าให้กระจกโดนกระแทกแรง
ๆ
แท่นวางทีวีนี้ทำด้วยกระจกที่แข็งแรง
หากแต่ต้องคอยดูแลให้ดี
ถ้ากระจกแตก
เศษแก้วอาจทำให้
บาดเจ็บ
จึงควรทำตามข้อแนะนำ
เพื่อความปลอดภัยข้างล่างนี้
•
อย่าทุบกระจกหรือทำวัตถุมี
คมหล่นลงบนกระจก
และ
หลีกเลี่ยงการกระแทกแรง
ๆ
•
อย่าขูดหรือกระทุ้งกระจกด้วย
ของมีคม
•
อย่าให้วัตถุแข็งๆ
กระทบกับบริเวณขอบกระจก
ข้อสังเกตเรื่องน้ำหนักบรรทุก
อย่าวางอุปกรณ์ที่มีน้ำหนัก
มากกว่าน้ำหนักสูงสุดของแต่
ละชั้นดังแสดงไว้ในภาพ
ไม่เช่นนั้น
ชั้นอาจจะแตกได้
ข้อสังเกตในการติดตั้ง
•
ขณะทำการประกอบ
ให้ใช้วัสดุห่อหุ้มรองไว้บนพื้นเพื่อหลีก
เลี่ยงการทำความเสียหายให้กับพื้นห้อง
•
ติดตั้งแท่นวางทีวีบนพื้นราบที่แข็งแรงมั่นคง
ระวังอย่าให้
แท่นวางทีวีติดตั้งแบบเฉียง
ๆ
หรือเอียง
ๆ
โดยท่านสามารถ
หลีกเลี่ยงไม่ให้แท่นวางทีวีเฉียง
ๆ
เอียง
ๆ
ได้โดยปฏิบัติ
ตามข้อแนะนำต่อไปนี้
-
หากท่านติดตั้งแท่นวางทีวีบนพื้นผิวที่อ่อนนุ่มอย่างเสื่อ
หรือพรม
เป็นอาทิ
ให้นำแผ่นกระดานมารองไว้ก่อนตรง
บริเวณที่กำหนด
-
อย่าติดตั้งแท่นวางทีวีตรงบริเวณที่โดนแดดส่องโดยตรง
หรืออยู่ใกล้กับเครื่องทำความร้อน
-
อย่าติดตั้งแท่นวางทีวีตรงบริเวณที่ร้อนหรือชื้นเกินไป
หรือกลางแจ้ง
ข้อสังเกตการใช้งาน
ในการรักษาแท่นวางทีวีให้สะอาด
ให้เช็ดแท่นวางทีวีด้วยผ้า
นุ่ม
ๆ
รอยสกปรกที่ทำความสะอาดยากอาจเช็ดออกได้ด้วย
ผ้าชุบน้ำยาอ่อน
ๆ
บิดแต่พอหมาด
ๆ
อย่าใช้สารเคมีอย่าง
ทินเนอร์หรือเบนซิน
เนื่องจากน้ำยาเคมีเหล่านี้จะทำลายพื้นผิว
มันวาวของแท่นวางทีวี
20
กก
.
30
กก
.
SU-FL61 : 48
กก
.
5
(TH)
สำหรับตัวแทนจำหน่าย Sony
อย่าลืมอ่านข้อปฏิบัติเพื่อความ
ปลอดภัยที่บรรยายมาก่อนหน้านี้ให้
ถี่ถ้วน
และให้ความสนใจเรื่องความ
ปลอดภัยเป็นพิเศษขณะติดตั้ง
บำรุงรักษา
ตรวจสอบ
และซ่อมแซม
ผลิตภัณฑ์นี้
อย่าลืมว่าต้องใช้คน
2
คนหรือมากกว่า
2
คนติดตั้งแท่นวางทีวี
อย่าลืมว่าต้องใช้คน
2
คนหรือมากกว่า
2
คนในการติดตั้งทีวี
บนแท่นวางทีวี
ในกรณีที่ลำพังแต่คนคนเดียวทำการติดตั้ง
อาจส่งผลให้เกิดอุบัติเหตุหรือบาดเจ็บได้
อย่าลืมกันเด็ก
ๆ
ออกไปขณะติดตั้ง
อย่าลืมประกอบแท่นวางทีวีให้มั่นคง
ปลอดภัยตามข้อแนะนำในการใช้งาน
หากตะปูควงสักตัวขันไม่แน่นพอ
หรือเกิดหลุดออกมา
แท่นวางทีวีอาจล้ม
ลงและทำให้เสียหายหรือบาดเจ็บได้
ระวังอย่าทำมือหรือนิ้วเจ็บระหว่างการ
ติดตั้ง
ระวังอย่าให้มือหรือนิ้วโดนหนีบระหว่างการประกอบแท่น
วางทีวีและติดตั้งเครื่องทีวี
ต้องติดตั้งทีวีให้แน่นหนาตามคำแนะนำ
ให้ขันตะปูควงให้แน่นหนา
ถ้าทีวีติดตั้งไม่แน่นหนามั่นคง
อาจร่วงหล่นลงมาโดนใครบาดเจ็บได้
ตรวจดูชิ้นส่วน
ชื่อ
จำนวน
โครงแท่นวางทีวี
1
เสากลาง
1
ชั้นกระจก
2
ที่รองชั้นกระจก
8
ห่วง
4
สกรูยึดห่วง
(+PSW5 × L16)
4
สกรู
(+PSW5 × L25)
4
หมุดยึด
2
ก่อนลงมือประกอบ
อย่าลืมเตรียมไขควงของ
Phillips
ไว้ให้พร้อม
เพราะเข้ากันกับสกรูที่แสดงไว้ข้างบนนี้ไว้ด้วย
6
(TH)
การประกอบแท่นวางทีวี
คำเตือน
หากท่านปล่อยให้สายไฟหลักถูกกดทับหรือหนีบอยู่ระหว่าง
ชิ้นส่วนอุปกรณ์
อาจมีผลให้เกิดไฟฟ้าลัดวงจร
หรือไฟฟ้า
ดูดได้
ถ้าท่านสะดุดสายหลักหรือสายเคเบิ้ล
แท่นวางทีวี
อาจล้มลงและทำให้บาดเจ็บได้
กำหนดตำแหน่งที่จะติดตั้ง
แล้วจับแท่นวางทีวีให้นอน
ลงก่อนทำการติดตั้งทีวี
เนื่องจากทีวีมีน้ำหนักมาก
จึงขอแนะนำว่าท่านควรจะ
กำหนดตำแหน่งที่จะติดตั้ง
แล้วจับแท่นวางทีวีให้นอนลง
ก่อนทำการติดตั้งทีวี
1
ปลดแผงหนุนเสากลางด้านหน้าและ
ด้านหลังออกจากเสากลาง
แผงหนุนเสาด้านหน้า
ติดเสากลางเข้ากับโครงแท่นวางทีวี
ตรึงเสากลางเข้ากับโครงแท่นวางทีวีให้แน่นหนา
ด้วยสกรู
4
ตัว
2 3
ข้อสังเกต
•
อย่าลืมให้คน
2
คนหรือมากกว่า
2
คนติดตั้งแท่นวางทีวี
•
ให้ใช้สกรู
4
ตัวยึดติดเสากลางเข้ากับโครงแท่นวาง
ทีวีแต่พอหลวม
ๆ
จากนั้นค่อยขันสกรูทั้งสี่ให้แน่นสนิท
•
เมื่อใช้เครื่องขันสกรูไฟฟ้า
ให้ตั้งค่าแรงบิดไว้ที่
ประมาณ
1.5 N.m (15 Kgf.cm)
ติดแผงหนุนเสาด้านหน้าตามภาพที่
แสดงข้างล่างนี้
ข้อสังเกต
ก่อนติดแผงหนุนเสาด้านหน้า
ตรวจดูให้สกรูทั้ง
4
ขันไว้แน่นหนา
แผงหนุนเสาด้านหลัง
สกรู โครงแท่นวางทีวี
7
(TH)
การติดตั้งทีวี 1
เตรียมพร้อมสำหรับการติดตั้งทีวี
ถอดแป้นรองทีวีแบบตั้งโต๊ะ
(
ถ้ามีติดตั้งอยู่
)
พร้อมกับ
ถอดสกรูสองตัวออกจากด้านหลังของเครื่องทีวี
ท่าน
สามารถดูรายละเอียดได้จากแผ่นพับที่ให้มากับทีวี
3
การยึดทีวีเข้ากับแท่นวางทีวี
1
ประคองทีวีไว้ตามภาพที่แสดงข้างล่างนี้
โดยให้ห่วง
ทั้งสี่บนด้านหลังเครื่องทีวีสอดเข้าไปในส่วนบนของ
รูบนเสากลาง
จากนั้นตรวจเช็คดูให้ทุกห่วงประกบ
ติดกับรูทั้งสี่จนแน่นดี
2
การติดห่วงทั้งสี่ที่ด้านหลังของเครื่อง
ทีวี
วางเครื่องทีวีโดยให้หน้าคว่ำลงบนพื้นผิวราบเรียบไม่
โคลงเคลงที่ปูด้วยผ้า
ยึดห่วงทั้งสี่ด้วยสกรูยึดห่วง
ข้อสังเกต
•
เมื่อใช้เครื่องขันสกรูไฟฟ้า
ให้ตั้งค่าแรงบิดไว้ที่
ประมาณ
2 N.m (20 Kgf.cm)
•
เวลายึดห่วงอย่าเผลอไปใช้สกรูอื่นนอกเหนือจากที่
จัดไว้ให้
(+PSW5 x L16)
เขียนวงกลมกำหนดแนวห่วงให้ขนาน
กันบนหลังเครื่องทีวี
2
กดทีวีลงไปตรงๆ
เพื่อให้ห่วงประกบติดกับแท่นวาง
ทีวีจนแน่นดี
ตามภาพที่แสดงข้างล่างนี้
ข้อสังเกต
•
ตรวจดูให้ห่วงสอดลงไปจนสุดขอบล่างของรู
จากนั้น
ให้ตรวจเช็คว่าทีวีแขวนได้ตรงดีหรือยัง
ไม่เอียงไป
ด้านใดด้านหนึ่ง
•
ระวังอย่าเคลื่อนย้ายแท่นวางทีวีขณะที่กำลังติดทีวี
เข้ากับแท่นวาง
สกรูยึดห่วง
ห่วง
ผ้านุ่มๆ
ข้อสังเกต
โปรดระวังอย่าให้แท่นวางทีวีล้มลงในขณะที่ติดตั้งทีวี
เข้ากับแท่นวางทีวี
8
(TH)
ข้อสังเกต
•
ถ้าไม่ใช้หมุดตรึงทั้งสองยึดตรึงทีวีไว้
ทีวีอาจร่วงตกลง
และทำให้บาดเจ็บได้
•
เมื่อใช้เครื่องขันสกรูไฟฟ้า
ให้ตั้งค่าแรงบิดไว้ที่
ประมาณ
1.5 N.m (15 Kgf.cm)
การติดตั้งชั้นกระจก 4
ยึดทีวีกับแท่นวางทีวีให้ติดกันด้วย
หมุดตรึงทั้งสองอัน
ตรวจสอบให้แน่ใจว่าได้ตรึงหมุดยึดให้แน่นด้วยไขควง
1
ติดที่รองชั้นกระจกทั้ง
8
อันเข้ากับ
โครงแท่นวางทีวี
ข้อสังเกต
สอดที่รองชั้นกระจกเข้าไปในรูบนโครงแท่นวางทีวี
พร้อม
กับตรวจให้ที่รองชั้นกระจกอยู่ในแนวระนาบและขนานกับ
พื้น
หมุดยึด
ที่รองชั้นกระจก
9
(TH)
ข้อสังเกต
•
ระวังอย่าให้นิ้วของท่านโดนหนีบระหว่างโครงแท่นวาง
ทีวีและชั้นกระจก
ขณะที่ทำการติดตั้งชั้นกระจก
•
ให้ใส่ชั้นกระจกภายหลังการติดตั้งทีวีบนแท่นวางทีวี
ไม่เช่นนั้น
ท่านอาจทำให้ทีวีกระแทกโดนกระจกขณะ
ติดตั้งและความเสียหายอาจเกิดแก่ผลิตภัณฑ์และ
อาจจะได้รับบาดเจ็บ
•
ติดชั้นกระจกเข้ากับแท่นวางทีวี
โดยให้แถบป้าย
“
ระวัง
”
ติดบนของกระจกด้านขวา
ดังที่แสดงไว้ในภาพประกอบ
2
ติดตั้งชั้นกระจกล่างก่อน
จากนั้นจึง
ค่อยติดตั้งชั้นบน
การเชื่อมต่อสายเคเบิ้ล 1
เชื่อมสายไฟหลักและสายเคเบิลอื่นๆ
กับทีวี
ตรึงสายไฟ
แล้วเดินสายผ่านแถบรัดสายไฟ
และเดิน
สายไฟลงไปทางด้านหลังของเสากลาง
2
ตรึงแผงหนุนเสาด้านหลัง
ชั้นกระจก
แถบป้ายคำเตือน
10
(TH)
มาตรการความปลอดภัย เพื่อป้องกันแท่นวางทีวีล้ม
คำเตือน
อย่าลืมนำมาตรการต่าง
ๆ
มาใช้ป้องกันแท่นวางทีวีล้ม
ไม่เช่นนั้น
ทีวีอาจล้มและอาจก่อให้เกิดการบาดเจ็บได้
ควรตรึงทีวีไว้กับกำแพง
หรือเสา
ฯลฯ
เตรียมเชือกหรือโซ่แข็งแรง
ๆ
ที่พอจะหาซื้อได้
และเหล็กฉากเพื่อการนี้
1
ยึดเหล็กฉากกับกำแพงหรือเสาที่แข็งแรง
2
ร้อยสายเชือกหรือโซผ่านหมุดยึดทั้งสอง
แล้วตรึง
ปลายเชือกหรือโซ่อีกด้านหนึ่งเข้ากับเหล็กฉากให้
แน่นหนา
ข้อมูลจำเพาะ
ข้อสังเกตเรื่องน้ำหนักบรรทุก
อย่าวางอุปกรณ์ใด
ๆ
ที่มีน้ำหนักมากกว่าน้ำหนักสูงสุดของ
ชั้นกระจก
เนื่องจากกระจกอาจแตกและทำให้มีผู้ได้รับบาด
เจ็บได้
ปริมาตร
:
มม
.
A
1
,
393
B
1
,
425
C
616
D
419
E
462
F
220
G
1
,
451
H
1
,
045
I
297
น้ำหนัก
: 48
กก
.
แบบและข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงได้โดยไม่แจ้ง
ล่วงหน้า
เชือกหรือโซ่ที่แข็งแรง
เหล็กฉาก
น้ำหนักรองรับ
: 20
กก
.
น้ำหนักรองรับ
: 30
กก
.
A
B
C
D
E
F
G
H
I
