• “Treble”, “Bass”, “Balance” and “Auto Volume” are not available when “Speaker” is set to “Audio System”

and headphones are connected.

Dual Sound

Selects the sound from the speaker for a stereo or bilingual broadcast.

Stereo/Mono

For a stereo broadcast.

A/B/Mono

For a bilingual broadcast, select “A” for sound channel 1, “B”

for sound channel 2, or “Mono” for a mono channel, if

available.

z

• If you select other equipment connected to the TV, set “Dual Sound” to “Stereo”,

“A” or “B.”

Features

USB Auto Start

Automatically starts photo playback when the TV is turned on and a digital still

camera or other device storing photo files is connected to the USB port and then

turned on.

Slideshow

Select to view JPEG files as a slideshow.

Thumbnail View

Select to view JPEG files as a thumbnail.

Off

Select to disable this function.

~

• Playback does not start automatically if the TV is turned on after connecting the

digital still camera or other device to the USB port.

Quick Start

The TV turns on faster than usual within two hours after switching to standby

mode. However, power consumption in standby mode is 20 Watt higher than

usual.

Power Saving

Selects the power saving mode to reduce the power consumption of the TV. When

“Picture Off” is selected, the picture is switched off and the

 (Picture Off)

indicator on the TV front panel lights up in green. The sound remains unchanged.

Standard Power

Default settings.

Reduced Power

Reduces the power consumption of the TV.

Picture Off

Switches off the picture. You can listen to the sound with the

picture off.

Light Sensor

On

Automatically optimises the picture settings according to the

ambient light in the room.

Off

Turns off the “Light Sensor” feature.

~

• Be sure not to put anything over the sensor, as its function may be affected. See

page 15 for the location of the light sensor.

Logo Illumination

Lights up and turns off the Sony logo on the front of the TV.

Panel Key

Illumination

Auto

Touch sensor keys light up when you touch the sensor keys

on the front of the TV or when the TV is on.

On

Touch sensors are lit constantly.

(Continued)

42

 GB

Motionflow

Provides smoother picture movement and reduces picture blur.

High

Provides smoother picture movement such as for film-based

contents.

Standard

Provides smooth picture movement. Use this setting for

standard use.

Off

Use this setting when the “High” and “Standard” settings

result in noise.

~

• Depending on the video, you may not see the effect visually, even if you have

changed the setting.

Film Mode

Provides an improved picture quality which is optimised for film when playing

DVD images taken on film.

Auto 1/Auto 2

“Auto 1” Provides smoother picture movement than the

original film-based content. “Auto 2” Provides the original

film-based content as is.

Off

Turns off the “Film Mode” feature.

~

• If the image contains irregular signals or too much noise, “Film Mode” will be

automatically turned off even if “Auto 1/Auto 2” is selected.

• “Film Mode” is not available when “Video/Photo” is set to “Photo” or when

photograph is detected if “Video-A” is set.

Game/Text Mode

Provides the optimum screen for viewing images with fine lines and characters that

are input from video game equipment and PCs. Set to “On” for the sharp display of

fine lines or characters.

Video/Photo

Provides suitable image quality by selecting the option depending on the input

source (video or photograph data).

Video-A

Sets suitable image quality, depending on the input source,

video data or photograph data when directly connecting Sony

HDMI output-capable equipment that supports “Video-A”

mode.

Video

Produces suitable image quality for moving pictures.


Produces suitable image quality for still images.

~

• The setting is fixed to “Video” when Video-A mode is not supported on the

connected equipment, even if “Video-A” is selected.

• Only available for HDMI 1, HDMI 2, HDMI 3 and Component in format 1080i

or 1080p.

x.v.Colour

Displays moving pictures that is more faithful to the original source by matching

the colour space of source.

~

• The setting is fixed to “Normal” when the input signal is HDMI (RGB), even if

“x.v.Colour” is selected.

• Only available for HDMI 1, HDMI 2, HDMI 3 and Component in format 720p,

1080i or 1080p.

Photo Colour Space

Selects the option (sRGB, sYCC, Adobe RGB) to match the output colour space

within the output signal from the equipment connected to the HDMI, component

input jacks or USB.

~

• Select “sYCC” when using the equipment that supports “x.v.Colour.”

• Only available for HDMI 1, HDMI 2, HDMI 3 and Component in format 1080i

or 1080p.

• Not available when “Colour Space” is set to “Wide” (page 40).

43

 GB

Us

ing M

E

NU Fu

nctio

n

s

Timer Settings

Sets the timer to turn on/off the TV.

Sleep Timer

Sets a period of time after which the TV automatically

switches itself into standby mode.

When the “Sleep Timer” is activated, the   (Timer) indicator

on the TV (front) lights up in orange.

z

• If you switch off the TV and switch it on again, “Sleep

Timer” is reset to “Off.”

• A notification message appears on the screen one minute

before the TV switches to standby mode.

On Timer

Settings

On Timer

Sets the timer to turn on the TV from

standby mode.

Timer Mode

Sets the desired day(s) of the week you

want the timer to turn on the TV.

Time

Sets the time to turn on the TV.

Duration

Sets how long you want the TV to stay on

before switching to standby mode again.

Clock Set

Allows you to adjust the clock manually. When the TV is

receiving digital channels, the clock cannot be adjusted

manually since it is set to the time code of the broadcasted

signal.

Set-up

Auto Start-up

Starts the “first time operation menu” to select the language, country and location,

and tune in all available digital and analogue channels. Usually, you do not need to

do this operation because the language and country/region will have been selected

and channels already tuned when the TV was first installed (page 6). However, this

option allows you to repeat the process (e.g., to retune the TV after moving house,

or to search for new channels that have been launched by broadcasters).

Language

Selects the language in which the menus are displayed.

Screen Settings

Screen Format

See “To change the screen format manually” on page 17.

Auto Format

Automatically changes the screen format according to the

input signal. To keep your setting, select “Off.”

Display Area

Adjusts the picture display area in 1080i/p and 720p sources

when “Screen Format” is set to “Wide.”

Auto

During digital broadcasts, displays

pictures in accordance with the settings

recommended by the broadcast station.

Full Pixel

Displays pictures in their original size.

Normal

Displays pictures in their recommended

size.

Horizontal Shift

Adjusts the horizontal position of the picture.

Vertical Shift

Adjusts the vertical position of the picture when “Screen

Format” is set to “Smart”, “Zoom” or “14:9.”

Vertical Size

Adjusts the vertical size of the picture when “Screen Format”

is set to “Smart”, “Zoom” or “14:9.”

(Continued)

44

 GB

PC Settings

Screen Format

Selects a screen format for displaying input from your PC.

Full 1

Enlarges the picture to fill the vertical

display area, keeping its original

horizontal-to-vertical aspect ratio.

Full 2

Enlarges the picture to fill the display

area.

Reset

Resets the PC screen settings to the factory settings.

Auto Adjustment

Automatically adjusts the display position, phase and pitch of

the picture when the TV receives an input signal from the

connected PC.

z

• “Auto Adjustment” may not work well with certain input

signals. In such cases, manually adjust “Phase”, “Pitch” and

“Horizontal Shift.”

Phase

Adjusts the phase when the screen flickers.

Pitch

Adjusts the pitch when the picture has unwanted vertical

stripes.

Horizontal Shift

Adjusts the horizontal position of the picture.

Power

Management

Switches the TV to standby mode if no signal is received for

30 seconds in the PC input.

AV Set-up

AV Preset

Assigns a name to any equipment connected to the side and

rear sockets. The name will be displayed briefly on the screen

when the equipment is selected. You can skip an input source

that is not connected to any equipment.

1

Press

F

/

f

 to select the desired input source, then press

.

2

Press

F

/

f

 to select the desired option below, then press

.

-, CABLE, SAT,

VCR, DVD/BD,

GAME, AUDIO

SYSTEM, CAM,

PC

Uses one of the preset labels to assign a

name to connected equipment.

Edit

Creates your own label.

1

Press

F

/

f

 to select the desired letter

or number (“_” for a blank space),

then press

g

.

If you input a wrong character

Press

G

/

g

 to select the wrong

character. Then, press

F

/

f

 to select

the correct character.

2

Repeat the procedure in step 1 until

the name is completed.

3

Select “OK”, then press

.

Skip

Skips an input source that is not

connected to any equipment when you

press

F

/

f

 to select the input source.

45

 GB

Us

ing M

E

NU Fu

nctio

n

s

AV2 Input

Sets a signal to be input through the socket labelled

/

/

 AV2 on the rear of the TV.

Auto

Switches automatically among the signals

of RGB input, S video input, Composite

video input depending on the input

signal.

RGB

Inputs the RGB signal.

S Video

Inputs the S Video signal.

Composite

Inputs the Composite video signal.

AV2 Output

Sets a signal to be output through the socket labelled

/

/

 AV2 on the rear of the TV. If you connect a

VCR/ DVD recorder or other recording equipment to the

/

/

 AV2 socket, you can then record from the

equipment connected to other sockets of the TV.

TV

Outputs a broadcast.

Auto

Outputs whatever is being viewed on the

screen (except signals from the HDMI IN

1, HDMI IN 2, HDMI IN 3,

/

COMPONENT IN and

/

 PC IN

sockets).

Speaker

Turns on/off the TV’s internal speakers.

TV Speaker

The TV speakers are turned on in order to

listen to the TV’s sound through the TV

speakers.

Audio System

The TV speakers are turned off in order

to listen to the TV’s sound only through

your external audio equipment connected

to the audio output sockets. When

connected with “Control for HDMI”

compatible equipment, you can turn the

connected equipment on interlocked with

the TV. This setting must be made after

connecting the equipment.

Audio Out

Variable

The audio output from your audio system

can be controlled by the TV’s remote.

Fixed

The audio output of the TV is fixed. Use

your audio receiver’s volume control to

adjust the volume (and other audio

settings) through your audio system.

z

• “Audio Out” is not available for audio system connected to the TV using the

HDMI sockets.

(Continued)

46

 GB

HDMI Set-up

This is used to set the “Control for HDMI” compatible equipment connected to the

HDMI sockets. Note that the interlock setting must also be made on the connected

“Control for HDMI” compatible equipment side.

Control for HDMI

This sets whether to interlock the “Control for HDMI”

compatible equipment and the TV. When set to “On”, the

following menu items can be performed. However, power

consumption in standby mode is higher than usual. If the

specific Sony equipment that is compatible with “Control for

HDMI” is connected, this setting is applied to the connected

equipment automatically when the “Control for HDMI” is set

to “On” using the TV.

Auto Devices Off

When this is set to “On”, the “Control for HDMI” compatible

equipment turns off when you switch the TV to standby mode

using the remote.

Auto TV On

When this is set to “On” and if the connected HDMI, control

compatible equipment is turned on, the TV automatically

turns on, and the displays the HDMI input from the

connected equipment.

Tuner Box

Control

If set to “Advanced”, you can select a channel tuned by

connected equipment using the TV’s remote.

Device List

Update

Creates or updates the “HDMI Device List.” Up to 14

“Control for HDMI” compatible equipment can be

connected, and up to 4 equipment can be connected to a

single socket. Be sure to update the “HDMI Device List”

when you change the “Control for HDMI” compatible

equipment connections or settings. Select them manually one

by one until getting a correct picture for several seconds.

HDMI Device List

Displays the connected “Control for HDMI” compatible

equipment.

~

• You cannot use “Control for HDMI” if the TV operations

are linked to the operations of an audio system that is

compatible with control for HDMI.

Product Information

Displays your TV’s product information.

All Reset

Resets all settings to the factory settings and then displays the “Auto Start-up”

screen.

z

• Be sure not to turn the TV off during this period (it takes about 30 seconds) or

press any buttons.

• All settings, including digital favourite list, country, language, auto tuned

channels, etc. will be reset.

Analogue Set-up

Programme List

Display

Select “Off” to hide the list of analogue channels from the XMB™

(XrossMediaBar).

Auto Tuning

Tunes in all the available analogue channels.

This option allows you to retune the TV after moving house, or to search for new

channels that have been launched by broadcasters.

Programme Sorting

Changes the order in which the analogue channels are stored on the TV.

1

Press

F

/

f

 to select the channel you want to move to a new position, then press

.

2

Press

F

/

f

 to select the new position for your channel, then press

.

47

 GB

Us

ing M

E

NU Fu

nctio

n

s

Manual Programme

Preset

Before selecting “Label/AFT/Audio Filter/LNA/Skip/Decoder”, press

PROG +/–

to select the programme number with the channel. You cannot select a programme

number that is set to “Skip” (page 44).

System/Channel

Presets programme channels manually.

1

Press

F

/

f

 to select the programme number you want to

manually tune (if tuning a VCR/ DVD recorder, select

channel 00), then press

.

2

Press

F

/

f

 to select “System”, then press

.

3

Press

F

/

f

 to select one of the following TV broadcast

systems, then press

.

B/G:

 For western European countries/regions

I:

 For the United Kingdom

D/K:

 For eastern European countries/regions

L:

 For France

4

Press

F

/

f

 to select “Channel”, then press

.

5

Press

F

/

f

 to select “S” (for cable channels) or “C” (for

terrestrial channels), then press

g

.

6

Tune the channels as follows:

If you do not know the channel number

(frequency)

Press

F

/

f

 to search for the next available channel. When

a channel has been found, the search will stop. To

continue searching, press

F

/

f

.

If you know the channel number (frequency)

Press the number buttons to enter the channel number of

the broadcast you want or your VCR/DVD recorder

channel number.

7

Press

 to jump to “Confirm”, then press

.

Your changes have been saved. Repeat the above

procedure to preset other channels manually.

Label

Assigns a name of your choice, up to five letters or numbers,

to the selected channel. This name will be displayed briefly

on the screen when the channel is selected.

To input characters, follow steps 1 to 3 of “Edit” (page 44).

AFT

Allows you to fine-tune the selected programme number

manually if you feel that a slight tuning adjustment will

improve the picture quality.

You can adjust the fine tuning over a range of –15 to +15.

When “On” is selected, the fine tuning is performed

automatically.

Audio Filter

Improves the sound for individual channels in the case of

distortion in mono broadcasts. Sometimes a non-standard

broadcast signal can cause sound distortion or intermittent

sound muting when watching mono programmes.

If you do not experience any sound distortion, we

recommend that you leave this option set to the factory

setting “Off.”

~

• You cannot receive stereo or dual sound when “Low” or

“High” is selected.

LNA

Improves the picture quality for individual channels in the

case of very weak broadcast signals (noisy picture).

If you cannot see any improvement in the picture quality even

if you set to “On”, set this option to “Off” (factory setting).

(Continued)

48

 GB

Skip

Skips unused analogue channels when you press

PROG +/–

to select channels. (You can still select a skipped channel

using the number buttons.)

Decoder

Shows and records the scrambled channel selected when

using a decoder connected directly to scart connector

/

AV1, or to scart connector

/

/

AV2 via a

VCR/DVD recorder.

~

• Depending on the country selected for “Country” (page 6),

this option may not be available.

Confirm

Saves changes made to the “Manual Programme Preset”

settings.

Digital Set-up

Digital Tuning

Digital Auto

Tuning

Tunes in the available digital channels.

This option allows you to retune the TV after moving house,

or to search for new channels that have been launched by

broadcasters. For details, see step 6 of “5: Performing the

initial set-up” (page 6).

Programme

Sorting

Removes any unwanted digital channels stored on the TV,

and changes the order of the digital channels stored on the

TV.

1

Press

F

/

f

 to select the channel you want to remove or

move to a new position.

You can also select a channel by pressing the number

buttons to enter its three-digit channel number.

2

Remove or change the order of the digital channels as

follows:

To remove the digital channel

Press

. After a confirmation message appears, press

G

to select “Yes”, then press

.

To change the order of the digital channels

Press

g

, then press

F

/

f

 to select the new position for the

channel and press

G

.

3

Press

RETURN

.

Digital Manual

Tuning

Tunes the digital channels manually. This feature is available

when “Digital Auto Tuning” is set to “Antenna.”

1

Press the number button to select the channel number

you want to manually tune, then press

F

/

f

 to tune the

channel.

2

When the available channels are found, press

F

/

f

 to

select the channel you want to store, then press

.

3

Press

F

/

f

 to select the programme number where you

want to store the new channel, then press

.

Repeat the above procedure to manually tune other channels.

Subtitle Set-up

Subtitle Setting

When “For Hard Of Hearing” is selected, some visual aids

may also be displayed with the subtitles (if TV channels

broadcast such information).

Subtitle

Language

Allows you to select the language of the subtitles.

49

 GB

Us

ing M

E

NU Fu

nctio

n

s

Audio Set-up

Audio Type

Switches to broadcast for the hearing impaired when “For

Hard Of Hearing” is selected.

Audio Language

Selects the language used for a programme. Some digital

channels may broadcast several audio languages for a

programme.

Audio

Description

Provides audio description (narration) of visual information if

TV channels broadcast such information.

Mixing Level

*

Adjusts the TV main audio and Audio Description output

levels.

Dynamic Range

Compensates for differences in the audio level between

different channels. Note that this function may have no effect

for some channels.

Optical Out

Selects the audio signal that is output from the DIGITAL

AUDIO OUT (OPTICAL) terminal on the rear of the TV. Set

to “Auto” when equipment compatible with Dolby Digital is

connected, and set to “PCM” when non-compatible

equipment is connected.

z

* This option is only available when “Audio Description” is set to “On.”

Radio Display

Displays the screen wallpaper when you listen to a radio broadcast.

You can select the screen wallpaper colour, display a random colour or view a

slide show (page 27, 34).

To cancel the screen wallpaper display temporarily, press any button.

Parental Lock

Sets an age restriction for programmes. Any programme that exceeds the age

restriction can only be watched after a PIN code is entered correctly.

1

Press the number buttons to enter your existing PIN code.

If you have not previously set a PIN, a PIN code entry screen appears. Follow

the instructions of “PIN Code” below.

2

Press

F

/

f

 to select the age restriction or “None” (for unrestricted watching),

then press

.

3

Press

RETURN

.

PIN Code

To set your PIN for the first time

1

Press the number buttons to enter the new PIN code.

2

Press the number buttons to enter the PIN code entered in step 1.

3

Press

RETURN

.

To change your PIN

1

Press the number buttons to enter your existing PIN code.

2

Press the number buttons to enter the new PIN code.

3

Press the number buttons to enter the new PIN code entered in step 2.

4

Press

RETURN

.

z

PIN code 9999 is always accepted.

Technical Set-up

Auto Service

Update

Enables the TV to detect and store new digital services as

they become available.

~

• For the service update to be able to take place the TV set should be left in stand-

by mode from time to time.

System Update

Enables the TV to automatically receive software updates

free through your existing aerial/cable (when issued). We

recommend that you leave the setting to “On” at all times.

~

• For the software upgrade to be able to take place the TV set should be left in

stand-by mode from time to time.

(Continued)

50

 GB

System

Information

Displays the current software version and the signal level.

~

• If signal bar is red (no signal) or amber (low signal), check the aerial/cable

connection.

Time Zone

Allows you to manually select the time zone you are in, if it is

not the same as the default time zone setting for your country/

region.

Auto DST

Sets whether or not to automatically switch between summer

time and winter time.

On

Automatically switches between summer

time and winter time according to the

calendar.

Off

The time is displayed according to the

time difference set by “Time Zone.”

Programme

Guide

(only when GUIDE

Plus+ is available)

You can switch GUIDE (Sony Guide or GUIDE Plus+). If

you change Sony Guide to GUIDE Plus+ programme, see

page 18.

Condition that this feature is displayed is following:

– in UK, Italy, France, Germany or Spain.

– you can receive digital broadcasting.

– when “Antenna” is selected in step 7 of “5: Performing

the initial set-up.”

CA Module Set-up

Allows you to access a pay TV service once you obtain a Conditional Access

Module (CAM) and a view card. See page 23 for the location of the

(PCMCIA) socket.

Network Settings

Network

IP Address

Settings

DHCP (DNS

automatic)

Automatically acquires the network

settings through the Dynamic Host

Configuration Protocol server function of

the router or Internet service provider.

DHCP (DNS

manual)

Automatically acquires the network

settings except for DNS server settings.

You can manually set the DNS settings.

Manual

Allows you to set the network settings

according to your network environment.

Test

Diagnoses whether the network is correctly connected.

IP Address/

Subnet Mask/

Default Gateway/

Primary DNS/

Secondary DNS

You need to configure each item when “Manual” is selected

in “IP Address Settings.”

When “DHCP (DNS manual)” is selected, be sure to enter

“Primary DNS” and “Secondary DNS” server addresses

manually.

MAC Address

Displays the MAC address, which is a fixed, globally unique

identifier of the network device.

Server Display

Settings

Displays the connected server list and allows you to select the server you want to

display on the Home Menu.

Server Diagnostics

Diagnoses whether the TV can connect to each server on the home network.

Renderer Function

Enables playback of photos or music on the TV through other control devices on

the network, such as a digital still camera or mobile phone.

Renderer Access

Control

Allows you to specify the accessible controller to the TV. When this setting is set

to “On”, you can playback photos or music on the TV using the controller.

51

 GB

Us

ing M

E

NU Fu

nctio

n

s

Renderer Set-up

Automatic

Access

Permission

Allows you to select whether to permit access to the TV

automatically when the network device accesses the TV for

the first time.

Renderer Name

Allows you to set the name of the TV to be shown on the

controller.

52

 GB

Additional Information

Installing the Accessories (Wall-Mount Bracket)

To Customers:

For product protection and safety reasons, Sony strongly recommends that installing of your TV be

performed by Sony dealers or licensed contractors. Do not attempt to install it yourself.

To Sony Dealers and Contractors:

Provide full attention to safety during the installation, periodic maintenance and examination of this

product.

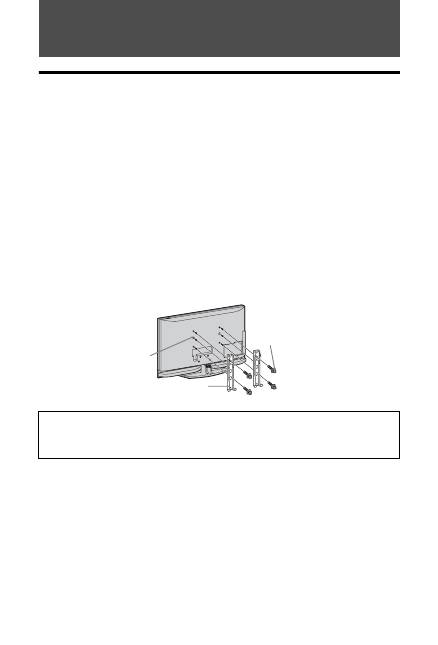

Your TV can be installed using the Wall-Mount Bracket SU-WL500 (sold separately).

•

Refer to the Instructions supplied with the Wall-Mount Bracket to properly carry out the

installation.

•

Refer to “Detaching the Table-Top Stand from the TV” (page 8).

•

Refer to “TV installation dimensions table” (page 53).

•

Refer to “Screw and Hook locations diagram/table” (page 53).

~

• Place the TV on the Table-Top Stand, when securing the Mounting Hook.

Sufficient expertise is required for installing this product, especially to determine the strength of the wall for

withstanding the TV’s weight. Be sure to entrust the attachment of this product to the wall to Sony dealers

or licensed contractors and pay adequate attention to safety during the installation. Sony is not liable for any

damage or injury caused by mishandling or improper installation.

Screw

(+PSW6 × 16)

Mounting Hook

Square

hole

53

 GB

Addi

tiona

l Info

rmati

o

n

Unit: mm

Figures in the above table may differ slightly depending on the installation.

The wall that the TV will be installed on should be capable of supporting a weight of at least four times that of

the TV. Refer to “Specifications” (page 54) for its weight.

* Hook position “a, c” cannot be used for the models in the table above.

TV installation dimensions table

Model Name

Display dimensions

Screen centre

dimension

Length for each mounting angle

Angle (0

°

)

Angle (20

°

)

A

B

C

D

E

F

G

H

KDL-52Z4500

1,281

839

38

494

194

428

796

535

KDL-46Z4500

1,140

749

84

492

192

396

710

533

KDL-40Z4500

1,005

666

122

490

187

364

633

529

Screw and Hook locations diagram/table

Model Name

Screw location

Hook location

KDL-52Z4500/KDL-46Z4500/KDL-40Z4500

d, g

b

Screen centre point

WARNING

Screw location

Hook location

b

a*

c*

54

 GB

Specifications

Model name

KDL-52Z4500

KDL-46Z4500

KDL-40Z4500

System

Panel system

LCD (Liquid Crystal Display) Panel

TV system

Analogue: Depending on your country selection: B/G/H, D/K, L, I

Digital: DVB-T/DVB-C

Colour/video system

Analogue: PAL, SECAM, NTSC 3.58/4.43 (only Video In)

Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L3.0

Channel coverage

Analogue: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41

D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69

Digital: VHF/UHF

Sound output

9 W + 9 W, 12 W (Woofer)

Input/Output jacks

Aerial

75 ohm external terminal for VHF/UHF

/

 AV1

21-pin Scart connector (CENELEC standard) including audio/video input, RGB input and TV

audio/video output.

/

/

 AV2

(SMARTLINK)

21-pin Scart connector (CENELEC standard) including audio/video input, RGB input, S Video

input, selectable audio/video output, and SMARTLINK interface.

 AV3

Video input (phono jack)

 AV3

Audio input (phono jacks)

DIGITAL AUDIO OUT (OPTICAL)(digital optical jack)/Audio output (phono jack)

 COMPONENT IN

Supported formats: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Y: 1 Vp-p, 75 ohms, 0.3V negative sync

P

B

/C

B

: 0.7 Vp-p, 75 ohms

P

R

/C

R

: 0.7 Vp-p, 75 ohms

HDMI IN 1, 2, 3

Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: Two channel linear PCM

32, 44.1 and 48 kHz, 16, 20 and 24 bits

PC Input (see page 55)

Analogue audio (minijack): 500 mVrms (HDMI IN 2 only)

PC IN

PC Input (D-sub 15-pin)

G: 0.7 Vp-p, 75 ohms, non Sync on Green

B: 0.7 Vp-p, 75 ohms, non Sync on Green

R: 0.7 Vp-p, 75 ohms, non Sync on Green

HD: 1-5 Vp-p

VD: 1-5 Vp-p

 PC audio input (minijack)

i

Headphones jack

CAM (Conditional Access Module) slot

USB port

DMPORT

DIGITAL MEDIA PORT

 LAN

10BASE-T/100BASE-TX connector (Depending on the operating environment of the network,

connection speed may differ. 10BASE-T/100BASE-TX communication rate and

communication quality is not guaranteed for this TV.)

Power and others

Power requirements

220–240V AC, 50Hz

Screen size (measured diagonally)

52 inches

46 inches

40 inches

Display resolution

1,920 dots (horizontal) × 1,080 lines (vertical)

Power

consumption

in “Home”/

“Standard” mode

210 W

260 W

280 W

in “Shop”/“Vivid”

mode

235 W

284 W

320 W

Standby power consumption*

0.2 W or less (20W when Quick Start is “On”)

Dimensions

(Approx.)

(w × h × d)

with Table-Top

Stand

128.1 × 88.2 × 34.6 cm

114.0 × 79.0 × 30.7 cm

100.5 × 70.5 × 27.9 cm

without Table-Top

Stand

128.1 × 83.9 × 13.5 cm

114.0 × 74.9 × 13.2 cm

100.5 × 66.6 × 12.8 cm

55

 GB

Addi

tiona

l Info

rmati

o

n

* Specified standby power is reached after the TV finishes necessary internal processes.

PC Input Signal Reference Chart for

PC

• This TV’s PC input does not support Sync on Green or Composite Sync.

• This TV’s PC input does not support interlaced signals.

• This TV’s PC input supports signals in the above chart with a 60 Hz vertical frequency.

PC Input Signal Reference Chart for HDMI IN 1, 2, 3

Mass (Approx.)  with  Table-Top

Stand

41.0 kg

34.5 kg

25.5 kg

without Table-Top

Stand

34.0 kg

30.0 kg

22.0 kg

Supplied accessories

See “Before Use” on page 4.

Optional

accessories

Wall-Mount

Bracket

See “Installing the Accessories (Wall-Mount Bracket)” on page 52.

Colour Variation

Unit

CRU-52SG13

CRU-46SG13

CRU-40SG13

Resolution

Signals

Horizontal

(Pixel)

×

Vertical (Line) Horizontal

frequency (kHz)

Vertical

frequency (Hz)

Standard

VGA

640

×

480

31.5

60

VGA

640

×

480

37.5

75

VESA

720

×

400

31.5

70

VGA-T

SVGA

800

×

600

37.9

60

VESA Guidelines

800

×

600

46.9

75

VESA

XGA

1024

×

768

48.4

60

VESA Guidelines

1024

×

768

56.5

70

VESA

1024

×

768

60.0

75

VESA

WXGA

1280

×

768

47.4

60

VESA

1280

×

768

47.8

60

VESA

1280

×

768

60.3

75

1360

×

768

47.7

60

VESA

SXGA

1280

×

1024

64.0

60

VESA

Resolution

Signals

Horizontal

(Pixel)

×

Vertical (Line) Horizontal

frequency (kHz)

Vertical

frequency (Hz)

Standard

VGA

640

×

480

31.5

60

VGA

SVGA

800

×

600

37.9

60

VESA Guidelines

XGA

1024

×

768

48.4

60

VESA Guidelines

WXGA

1280

×

768

47.4

60

VESA

WXGA

1280

×

768

47.8

60

VESA

SXGA

1280

×

1024

64.0

60

VESA

Model name

KDL-52Z4500

KDL-46Z4500

KDL-40Z4500

56

 GB

Troubleshooting

Check whether the

1

 (standby) indicator is flashing in red.

When it is flashing

The self-diagnosis function is activated.

1

Count how many

1

 (standby) indicator flashes between each two second break.

For example, the indicator flashes three times, then there is a two second break, followed by

another three flashes, etc.

2

Press

1

 on the top edge of the TV to turn it off, disconnect the mains lead, and inform your

dealer or Sony service centre of how the indicator flashes (number of flashes).

When it is not flashing

1

Check the items in the tables below.

2

If the problem still persists, have your TV serviced by qualified service personnel.

Condition

Explanation/Solution


No picture (screen is dark) and

no sound

• Check the aerial/cable connection.

• Connect the TV to the mains, and press

1

 on the top edge of the TV.

• If the

1

 (standby) indicator lights up in red, press

TV

"

/

1

.

No picture or no menu

information from equipment

connected to the scart

connector

• Press

/

 to display the connected equipment list, then select the

desired input.

• Check the connection between the optional equipment and the TV.

Double images or ghosting

(only in analogue mode)

• Check the aerial/cable connection.

• Check the aerial location and direction.

Only snow and noise appear

on the screen (only in

analogue mode)

• Check if the aerial is broken or bent.

• Check if the aerial has reached the end of its serviceable life (three to

five years in normal use, one to two years at the seaside).

Picture or sound noise when

viewing a TV channel (only in

analogue mode)

• Adjust “AFT” (Automatic Fine Tuning) to obtain better picture

reception (page 47).

Some tiny black points and/or

bright points appear on the

screen

• The picture of a display unit is composed of pixels. Tiny black points

and/or bright points (pixels) on the screen do not indicate a malfunction.

No colour on programmes

• Select “Reset” (page 39).

No colour or irregular colour

when viewing a signal from

the /

COMPONENT

IN sockets

• Check the connection of the

/

 COMPONENT IN sockets and

check if each sockets are firmly seated in their respective sockets.

Picture freezes or contains

blocks on the screen

• Check signal level (page 50). If signal bar is red (no signal) or amber

(low signal), check the aerial/cable connection.

• Remove the connected USB device. It can be damaged or not supported

by the TV.

Check the website below for updated information about compatible USB

devices:

http://support.sony-europe.com/TV/compatibility/

Sound

No sound, but good picture

• Press

2

 +/– or

%

 (Mute).

• Check if the “Speaker” is set to “TV Speaker” (page 45).

• When using HDMI input with Super Audio CD or DVD-Audio,

DIGITAL AUDIO OUT (OPTICAL) may not output audio signals.

57

 GB

Addi

tiona

l Info

rmati

o

n

There is a significant

difference in the output

volume level between

DIGITAL MEDIA PORT

input and TV or other

equipment input.

• Adjust “Volume Offset” setting in the “Sound” menu (page 40).

Connection Diagnostic Results

“Connection successful.”does

not appear.

Check Connections

• Use a straight cable for the LAN cable.

• Check if the cable is connected firmly.

• Check the connection between the TV and the broadband router.

Check Settings

• Change the IP address for the DNS server (see “Checking the Network

Connection” on page 36) while referring to the following.

– Contact your Internet provider.

– Specify the IP address of the router if you do not know the DNS of

your Internet provider.

Home Network

The server cannot be found, a

list cannot be retrieved, and

playback fails.

• Once server settings are changed, turn the TV off and on by pressing

1

on the TV.

• Execute “Server Diagnostics” (page 37).

When using a PC as the server

• Check if the PC is turned on. Do not turn off the PC while accessing.

• If security software is installed on the server, be sure to allow

connections from external devices. For details, see the manual supplied

with your security software.

• The load on the PC may be too high or the server application may

become unstable. Try the following:

– Stop the server application and restart it.

– Restart the PC.

– Reduce the number of applications running on the PC.

– Reduce the amount of content.

Changes on the server are not

being applied or displayed

content differs from content

on the server.

• Sometimes changes are not applied to displays on the TV even though

content has been added and/or deleted on the server. If this happens, go

back up one level and try opening the folder or server again.

Photo and/or music files do

not appear or icons are not

displayed.

Preliminary Check

• Check that the connected device supports DLNA.

• Operations are not guaranteed for all servers. Also, operations differ

depending on the features of the server and the content in question.

• Turn the connected device on.

Check Connections

• Check that the LAN cable and/or mains lead of the server has not

become disconnected.

Check Settings

• Check that the connected device is registered under “Server Display

Settings” (page 36).

• Check that the server is correctly configured.

• Check that the selected equipment is connected to the network and can

be accessed.

• If the “IP Address” in “Network” under “Network Settings” is set to

“DHCP (DNS automatic)” or “DHCP (DNS manual)”, it may take some

time to recognise a device if there is no DHCP server. Execute “Server

Diagnostics” (page 37).

Condition

Explanation/Solution

(Continued)

58

 GB

The TV cannot be found from

renderer-compatible

equipment (the controller).

Check Connections

• Check that the LAN cable and/or mains lead of the server has not

become disconnected.

Check Settings

• Check if the “Renderer Function” is activated (page 50).

• Check that the connected device is registered under “Renderer Access

Control” (page 50).

Channels

The desired channel cannot be

selected

• Switch between digital and analogue mode and select the desired digital/

analogue channel.

Some channels are blank

• Scrambled/Subscription only channel. Subscribe to the pay TV service.

• Channel is used only for data (no picture or sound).

• Contact the broadcaster for transmission details.

Digital channels are not

displayed

• Contact a local installer to find out if digital transmissions are provided

in your area.

• Upgrade to a higher gain aerial.

General

Distorted picture and/or sound • Keep the TV away from electrical noise sources such as cars,

motorcycles, hair-dryers or optical equipment.

• When installing optional equipment, leave some space between the

optional equipment and the TV.

• Check the aerial/cable connection.

• Keep the aerial/cable TV cable away from other connecting cables.

The TV turns off

automatically (the TV enters

standby mode)

• Check if the “Sleep Timer” is activated, or confirm the “Duration”

setting of “On Timer Settings” (page 43).

• If no signal is received and no operation is performed in the TV mode

for 10 minutes, the TV automatically switches to standby mode.

The TV turns on automatically • Check if the “On Timer” is activated (page 43).

Some input sources cannot be

selected

• Select “AV Preset” and cancel “Skip” of the input source (page 44).

The remote does not function • Replace the batteries.

The BD, DVD, AMP and TV

function buttons on the remote

flash at the same time.

• The batteries inside the remote run out of battery life. Replace the

batteries with new ones.

A channel cannot be added to

the favourite list

• Up to 999 channels can be stored in the favourite list.

You have a blank TV listings

in the GUIDE Plus+ system

• Check the aerial/cable connection.

• Your cabling and Setup is OK, but your GUIDE Plus+ system was not

connected for enough time to receive TV listings data. Leave the TV

“STANDBY” overnight (24 hours) or use “Manual Data Download”

(page 20).

• You live in a country/region where the GUIDE Plus+ system is not yet

available. Check the list of countries to see if you are in a region that is

supported.

(http://www.europe.guideplus.com/)

HDMI equipment does not

appear on “HDMI Device

List”

• Check that your equipment is “Control for HDMI” compatible

equipment.

Not all channels are tuned

• Check support web site for cable provide information.

http://support.sony-europe.com/TV/DVBC/

You cannot select “Off” in

“Control for HDMI.”

• If any “Control for HDMI” compatible audio equipment is connected to

the TV, you cannot select “Off” in this menu. If you want to change the

audio output to the TV speaker, select “TV Speaker” in the “Speaker”

menu (page 45).

Condition

Explanation/Solution

59

 GB

Addi

tiona

l Info

rmati

o

n

The speaker grille has come

off

• To attach the speaker grille, first turn off the TV, then unplug the mains

lead. Then follow the procedure below.

Orient the speaker grille so that the location of the marks on the speaker

grille and TV match, insert the protrusions on the speaker grille into the

holes on the TV, and support gently. Check that the speaker grille and

TV are in contact without any gaps, and then secure it by pushing and

sliding the speaker grille left into place.

To prevent the TV set from being damaged, do not touch the speakers or

their surroundings.

Condition

Explanation/Solution

Do not touch the

speakers.

2

 PL

Wprowadzenie

Dziękujemy, że wybrali Państwo produkt firmy Sony.

Przed przystąpieniem do eksploatacji telewizora należy

dokładnie zapoznać się z treścią niniejszej instrukcji oraz

zachować ją do wykorzystania w przyszłości.

Informacja dotycząca funkcji Telewizji

Cyfrowej

s

Wszystkie funkcje dotyczące Telewizji Cyfrowej  (

)

dostępne są tylko w krajach lub na obszarach, gdzie

nadawane są sygnały cyfrowej telewizji naziemnej DVB-T

(MPEG2 i MPEG4 AVC) lub w miejscach, w których

istnieje dostęp do kompatybilnych z urządzeniem

sygnałów kablowych DVB-C (MPEG2 i MPEG4 AVC).

Prosimy skontaktować się z lokalnym sprzedawcą, aby

ustalić, czy w miejscu Państwa zamieszkania można

odbierać sygnały DVB-T lub zwrócić się do dostawcy usług

kablowych  o informacje, czy oferowane przez niego usługi

DVB-C będą dostępne w zakupionym odbiorniku TV.

s

Dostawca usług kablowych może doliczyć dodatkową

opłatę za takie usługi oraz poprosić użytkownika o

podpisanie stosownej umowy.

s

Choć zakupiony model telewizora jest dostosowany do

odbioru sygnałów telewizji naziemnej DVB-T oraz

kablowej DVB-C, nie można zagwarantować jego

kompatybilności z tworzonymi w przyszłości programami

w formacie DVB-T lub DVB-C.

s

W niektórych krajach lub regionach pewne funkcje

Telewizji Cyfrowej lub kablowej DVB-C mogą być

niedostępne.

s

Szczegółowe informacje na temat funkcji DVB-C znajdują

się na naszej stronie dotyczącej sygnałów przesyłanych

drogą kablową:

http://support.sony-europe.com/TV/DVBC/

Informacje dot. znaków towarowych

s

 jest zastrzeżonym znakiem towarowym projektu

DVB

s

DLNA i DLNA CERTIFIED są znakami towarowymi

i/lub znakami usługowymi firmy Digital Living Network

Alliance.

s

GUIDE Plus+ jest (1) zastrzeżonym znakiem handlowym

lub znakiem handlowym, (2) jest produkowany na licencji

i (3) jest chroniony różnorodnymi patentami

międzynarodowymi i wnioskami patentowymi, których

właścicielem jest lub na które licencję posiada firma

Gemstar-TV Guide International, Inc. lub powiązane z nią

firmy.

s

FIRMA GEMSTAR-TV GUIDE INTERNATIONAL,

INC. I POWIĄZANE Z NIĄ FIRMY NIE PONOSZĄ

ŻADNEJ ODPOWIEDZIALNOŚCI ZA

DOKŁADNOŚĆ INFORMACJI O

HARMONOGRAMIE PROGRAMÓW

DOSTARCZANYCH PRZEZ SYSTEM GUIDE

PLUS+. FIRMA GEMSTAR-TV GUIDE

INTERNATIONAL, INC. I POWIĄZANE Z NIĄ

FIRMY NIE PONOSZĄ W ŻADNYM WYPADKU

ODPOWIEDZIALNOŚCI W JAKIEJKOLWIEK

KWOCIE ZA UTRATĘ ZYSKÓW, UTRATĘ

MOŻLIWOŚCI HANDLOWYCH ANI ZA

POŚREDNIE, SPECYFICZNE BĄDŹ WYNIKOWE

STARTY ZWIĄZANE Z DOSTARCZANIEM LUB

WYKORZYSTANIEM JAKICHKOLWIEK

INFORMACJI, USŁUG BĄDŹ SPRZĘTU

ZWIĄZANEGO Z SYSTEMEM GUIDE PLUS+.

s

Wyprodukowano na licencji Dolby Laboratories. Nazwa

Dolby i symbol podwójnej litery D są znakami

towarowymi firmy Dolby Laboratories.

s

Nazwa HDMI, logo HDMI oraz High-Definition

Multimedia Interface są znakami towarowymi lub

zastrzeżonymi znakami towarowymi firmy HDMI

Licensing LLC.

s

„BRAVIA” i

 są znakami towarowymi Sony

Corporation.

s

„XMB” i „xross media bar” są znakami towarowymi firm

Sony Corporation i Sony Computer Entertainment Inc.

Urządzenie zostało wyprodukowane przez Sony

Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075

Japonia. Autoryzowanym przedstawicielem ds.

kompatybilności elektromagnetycznej i bezpieczeństwa

produktu jest Sony Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart, Niemcy. W sprawach

dotyczących serwisu lub gwarancji należy kontaktować

się z punktem podanym w osobnym dokumencie

serwisowym lub gwarancyjnym.
