Sony KDL-19L4000: Table of Contents

3

 GB

GB

Safety information.............................................................................................................8

Precautions......................................................................................................................10

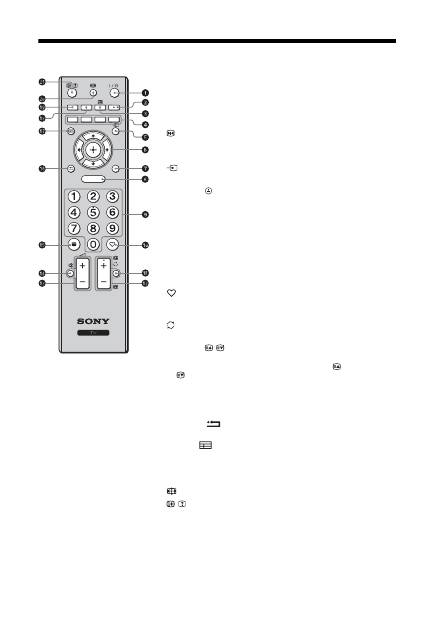

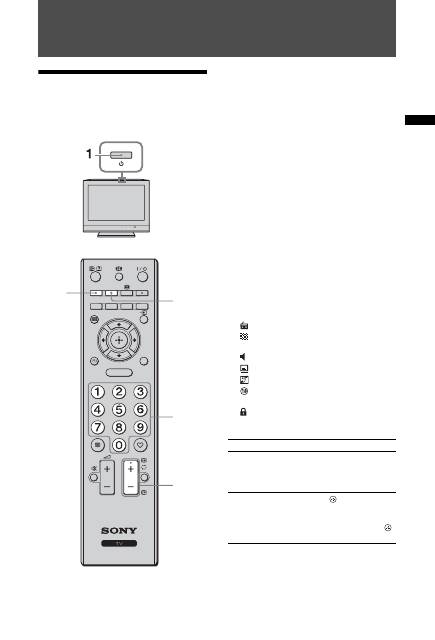

Overview of the remote ..................................................................................................11

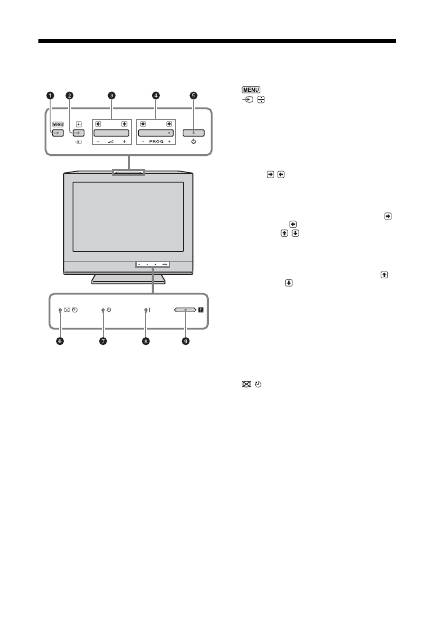

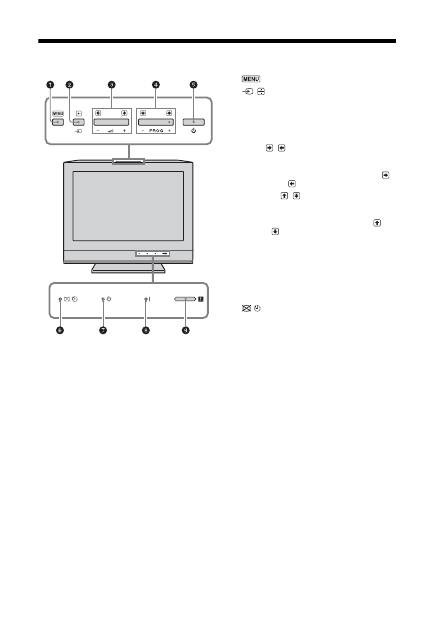

Overview of the TV buttons and indicators ..................................................................12

Watching TV ....................................................................................................................13

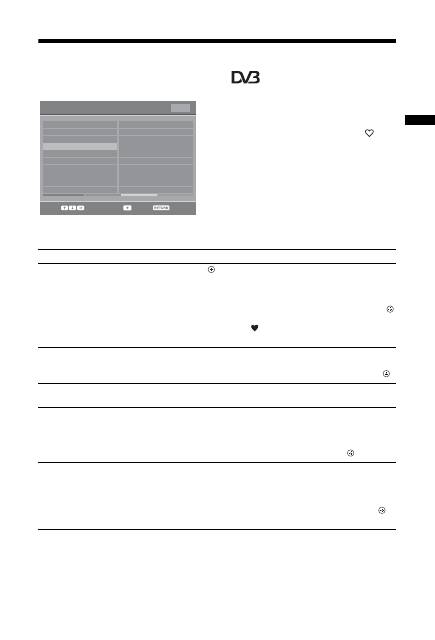

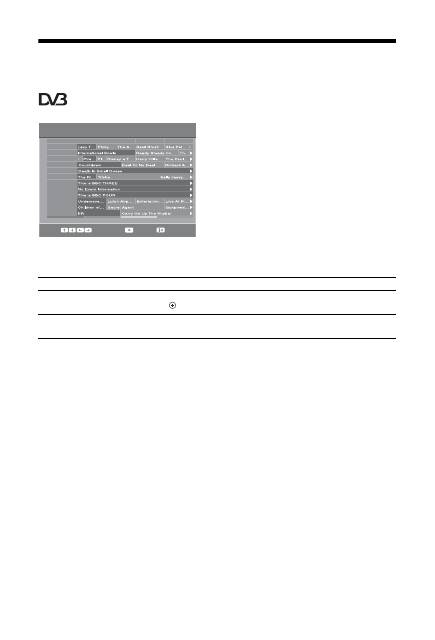

Checking the Digital Electronic Programme Guide (EPG)

.................................16

Using the Digital Favourite list

.............................................................................17

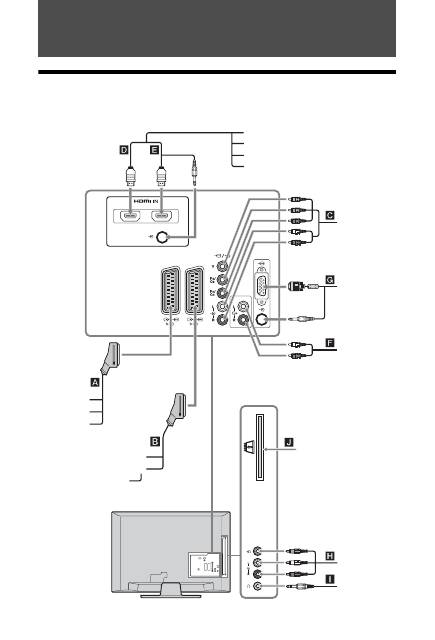

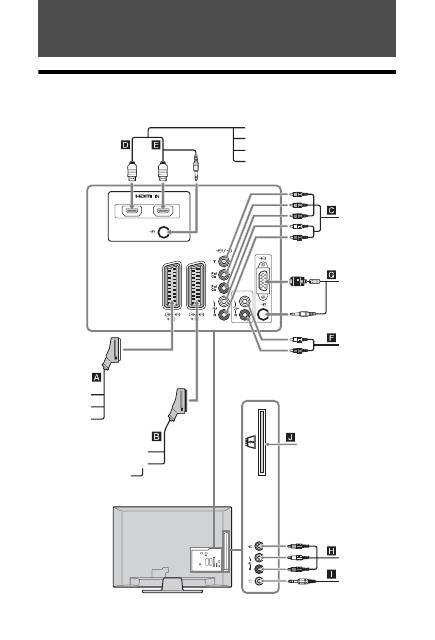

Connecting optional equipment ....................................................................................18

Viewing pictures from connected equipment ..............................................................19

Using control for HDMI ...................................................................................................20

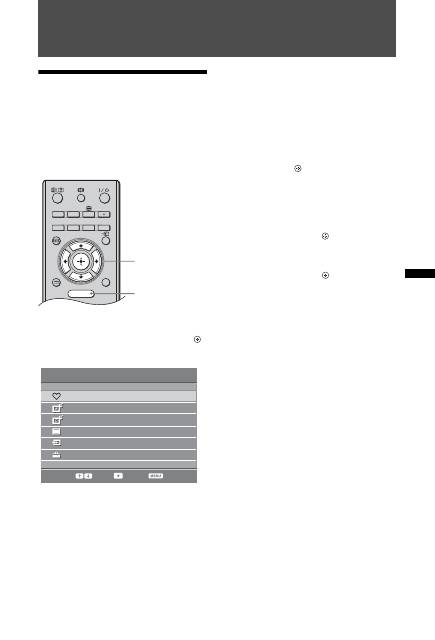

Navigating through menus.............................................................................................21

Picture Adjustment menu...............................................................................................22

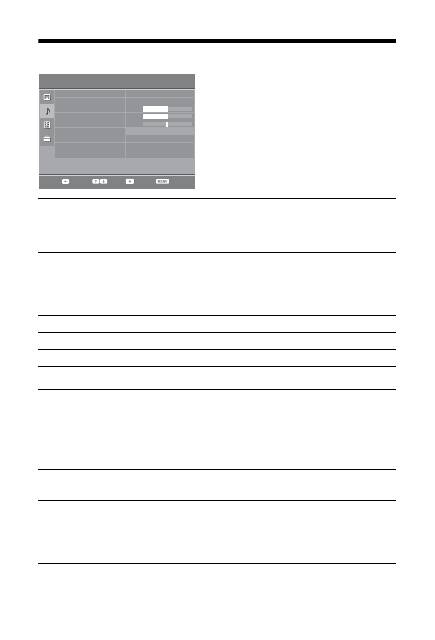

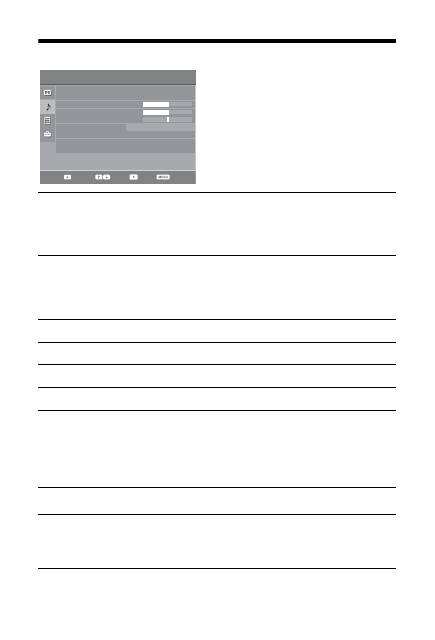

Sound Adjustment menu................................................................................................24

Features menu.................................................................................................................25

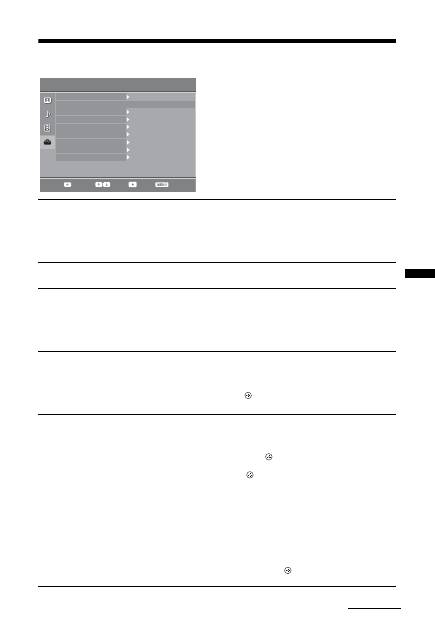

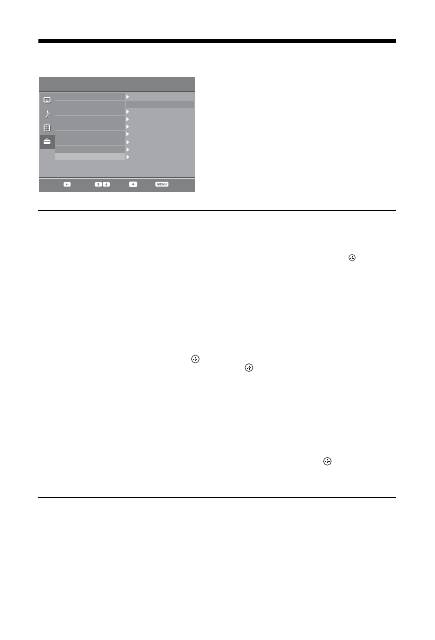

Set-up menu ....................................................................................................................27

Digital Set-up menu ........................................................................................................30

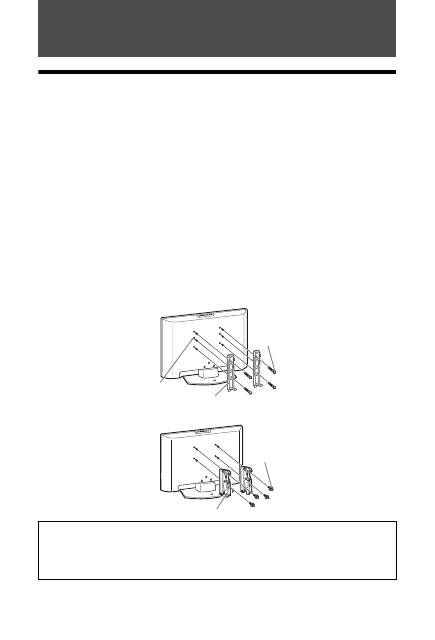

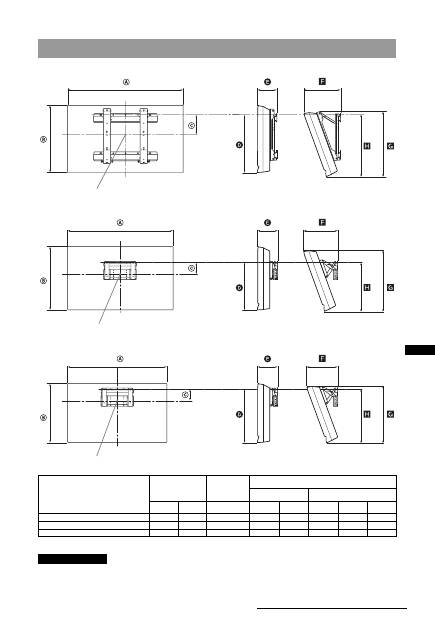

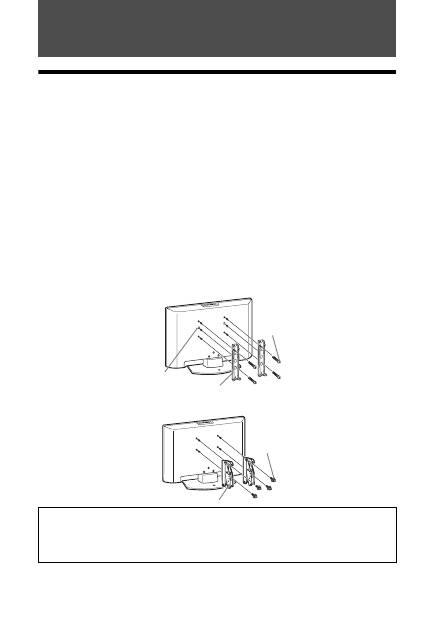

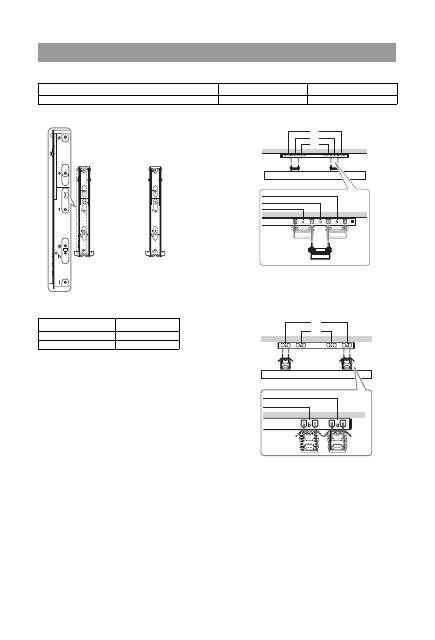

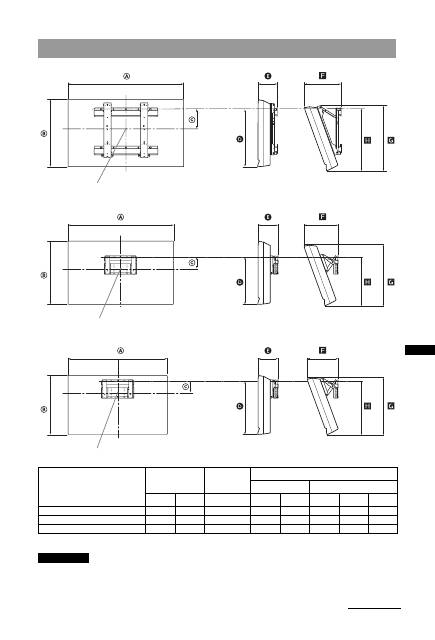

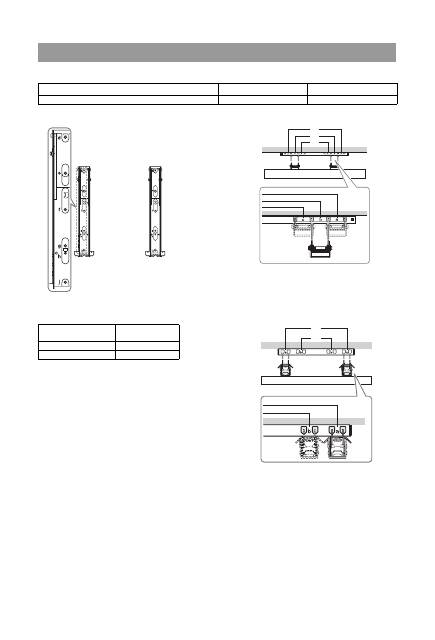

Installing the Accessories (Wall-Mount Bracket) .........................................................32

Specifications ..................................................................................................................35

Troubleshooting ..............................................................................................................37

Start-up Guide

4

Watching TV

Using Optional Equipment

Using MENU Functions

Additional Information

Table of Contents

 : for digital channels only

4

 GB

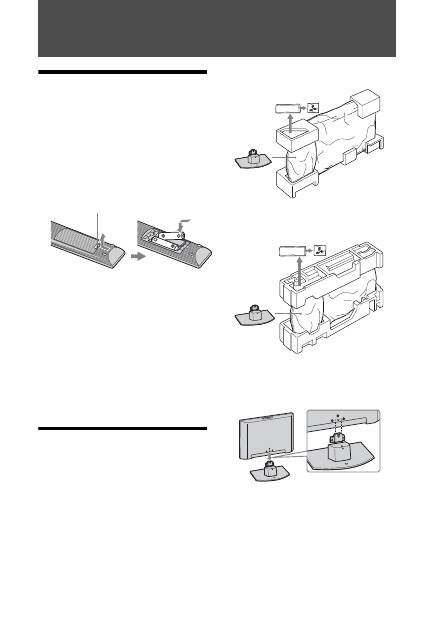

Start-up Guide

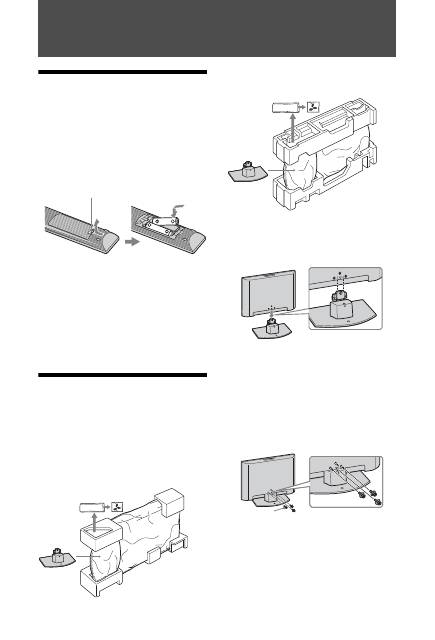

1: Checking the

accessories

Remote RM-ED014 (1)

Size AA batteries (R6 type) (2)

Stand (1)

Screws for stand (3)

Cable band (1)

To insert batteries into the remote

~

• Observe the correct polarity when inserting batteries.

• Do not use different types of batteries together or mix

old and new batteries.

• Dispose of batteries in an environmentally friendly way.

Certain regions may regulate disposal of batteries.

Please consult your local authority.

• Handle the remote with care. Do not drop or step on it,

or spill liquid of any kind onto it.

• Do not place the remote in a location near a heat source,

a place subject to direct sunlight, or a damp room.

2: Attaching the stand

Follow the assembling steps required to place on a

TV stand.

1

Take out the Table-Top Stand and screws

from the carton. The screws are found in

the accessory bag.

KDL-32L40xx/KDL-26L40xx

KDL-19L40xx

2

Gently slide the TV unit onto the neck of

the Table-Top Stand and align the screws

holes.

~

• When you carry the TV, place your hand as illustrated

and hold it securely, see page 8. Do not put stress on the

LCD panel and the frame around the screen.

• Be careful not to pinch your hands or the mains lead

when you install the TV to the Table-Top Stand.

3

Use the supplied screws to attach the TV

unit to the Table-Top Stand.

~

• If an electric screw driver is used, set the torque to

tighten at approximately 1.5 N·m {15 kgf·cm}.

• Unless otherwise stated, illustrations here are for KDL-

32L40xx.

Push and slide to open.

Accessory bag

Screws

TV unit

Table-Top

Stand

Accessory bag

Screws

TV unit

Table-Top

Stand

Rear of TV

Screws

5

 GB

St

art

-u

p

 Gui

d

e

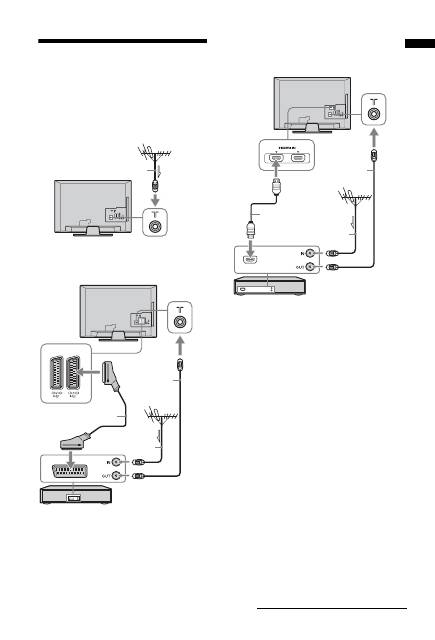

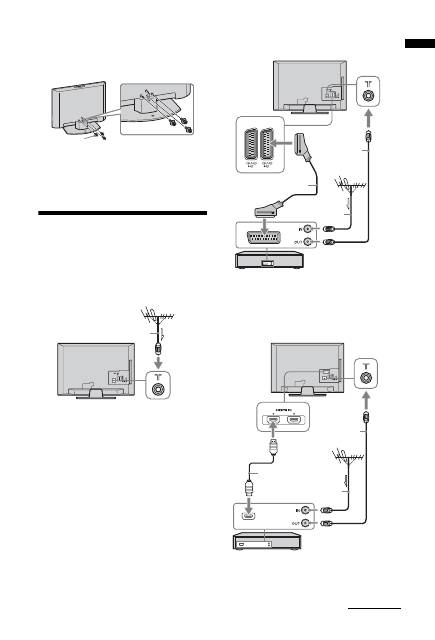

3: Connecting an

aerial/VCR/ DVD

recorder

~

• AV1 outputs available only for analogue TV.

• AV2 outputs to the current screen (except PC,

HDMI1,2, Component 1080i).

This product has been tested and found to compliant with the limits set out in the EMC Directive for using

connection cables not longer than 3 meters (9.8 feet).

Coaxial cable

Connecting an aerial only

AV1

AV2

Connecting an aerial/ VCR/ DVD recorder with SCART

Scart lead

VCR/ DVD recorder

Coaxial cable

Coaxial cable

1

2

Connecting an aerial/ VCR/ DVD recorder with HDMI

HDMI cable

Coaxial cable

Coaxial cable

VCR/ DVD recorder

Continued

6

 GB

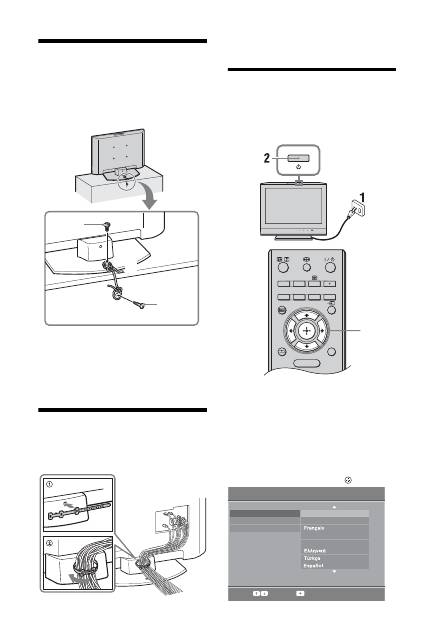

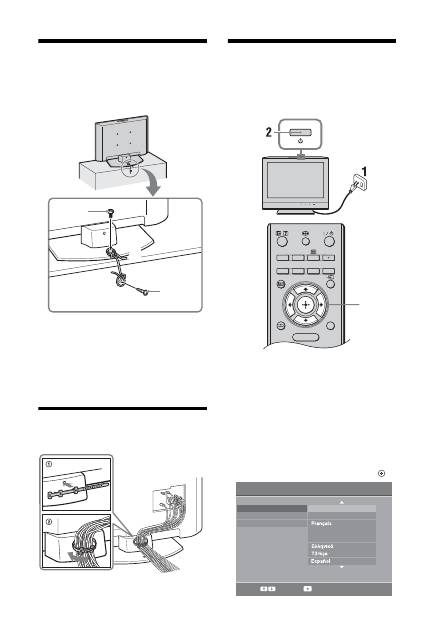

4: Preventing the TV

from toppling over

KDL-32L40xx, KDL-26L40xx only

1

Install a wood screw (4 mm in diameter,

not supplied) in the TV stand.

2

Install a machine screw (M6 × 12-14 mm,

not supplied) into the screw hole of the TV.

3

Tie the wood screw and the machine

screw with a strong cord.

5: Bundling the cables

You can bundle the connecting cables as illustrated

below.

~

Do not bundle the mains lead with other connecting cables.

6: Selecting the

language, country/region

and location

1

Connect the TV to your mains socket

(220-240V AC, 50Hz).

2

Press

1

 on the top edge of the TV.

When you turn on the TV for the first time, the

Language menu appears on the screen.

~

When you turn on the TV, the power indicator flashes

in green.

3

Press

F

/

f

to select the language

displayed on the menu screens, then

press

.

2

1

3

3,4,5

RETURN

TOOLS

AUDIO

ANALOG

DIGITAL

GUIDE

MENU

Select:

Confirm:

Language

Country

Location

English

Nederlands

Italiano

Deutsch

Auto Start-up

7

 GB

St

art

-u

p

 Gui

d

e

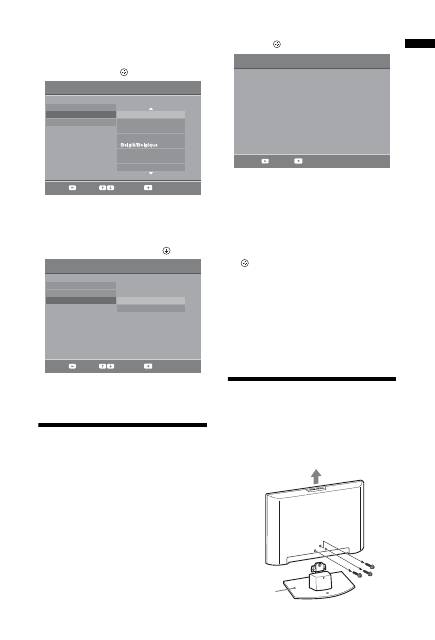

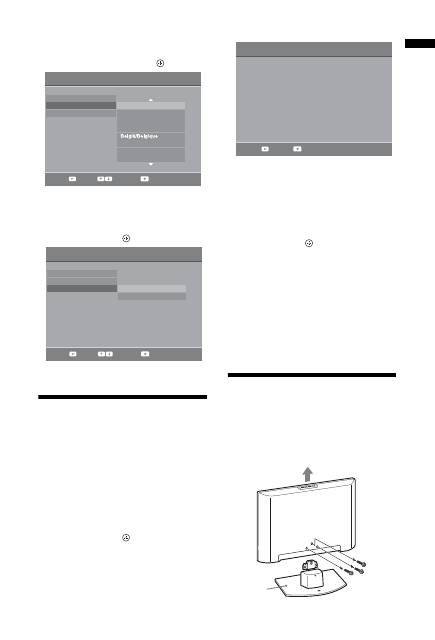

4

Press

F

/

f

 to select the country/region in

which you will operate the TV, then press

.

If the country/region which you want to use on

the TV does not appear in the list, select “-”

instead of a country/region.

5

Press

F

/

f

 to select the location type in

which you will operate the TV, then

press .

This option selects the initial picture mode

appropriate for the typical lighting condition in

these environments.

7: Auto-tuning the TV

1

Before you start auto-tuning the TV, insert

a pre-recorded tape into the VCR

connected to the TV (page 5) and start

play back.

The video channel will be located and stored on

the TV during auto-tuning.

If no VCR is connected to the TV, skip this step.

2

Press .

The TV starts searching for all available digital

channels, followed by all available analogue

channels. This may take some time, so do not

press any buttons on the TV or remote while

proceeding.

If a message appears for you to confirm the

aerial connection

No digital or analogue channels were found.

Check all the aerial connections and press

 to

start auto-tuning again.

3

When the Programme Sorting menu

appears on the screen, follow the steps of

“Programme Sorting” (page 27).

If you do not change the order in which the

analogue channels are stored on the TV, go to

next step.

4

Press MENU to exit.

The TV has now tuned in all the available

channels.

Detaching the Table-

Top Stand from the TV

~

Do not remove the Table-Top Stand for any reason other

than to wall-mount the TV.

Select:

Back:

Confirm:

Language

Country

Location

-

United Kingdom

Ireland

Nederland

Luxembourg

France

Italia

Auto Start-up

Language

Country

Location

Home

Shop

Select:

Back:

Confirm:

Auto Start-up

Back:

Start:

Do you want to start Auto Tuning?

Auto Tuning

Table-Top

Stand

8

 GB

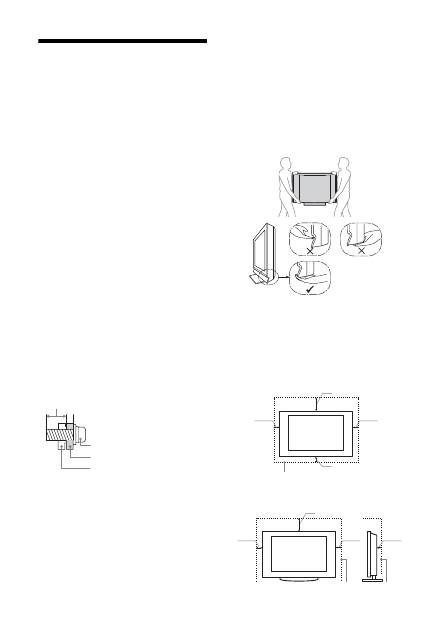

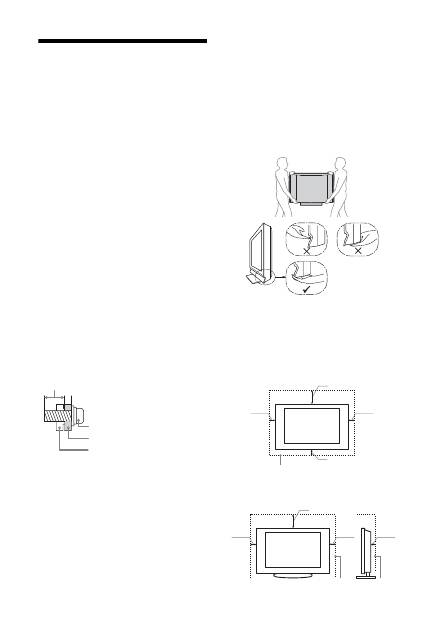

Safety information

Installation/Set-up

Install and use the TV set in accordance with the

instructions below in order to avoid any risk of fire,

electrical shock or damage and/or injuries.

Installation

• The TV set should be installed near an easily accessible

mains socket.

• Place the TV set on a stable, level surface.

• Only qualified service personnel should carry out wall

installations.

• For safety reasons, it is strongly recommended that you

use Sony accessories, including:

KDL-32L40xx:

– Wall-mount bracket SU-WL500

KDL-26L40xx/KDL-19L40xx:

– Wall-mount bracket SU-WL100

• Be sure to use the screws supplied with the Wall-mount

bracket when attaching the mounting hooks to the TV

set.

The supplied screws are designed so that they are 8 mm

to 12 mm in length when measured from the attaching

surface of the mounting hook.

The diameter and length of the screws differ depending

on the Wall-mount bracket model. Use of screws other

than those supplied may result in internal damage to the

TV set or cause it to fall, etc.

Transporting

• Before transporting the TV set, disconnect all cables.

• Two or more people are needed to transport a large TV

set.

• When transporting the TV set by hand, hold it as shown

below. Do not put stress on the LCD panel and the frame

around the screen.

• When lifting or moving the TV set, hold it firmly from

the bottom.

• When transporting the TV set, do not subject it to jolts

or excessive vibration.

• When transporting the TV set for repairs or when

moving, pack it using the original carton and packing

material.

Ventilation

• Never cover the ventilation holes or insert anything in

the cabinet.

• Leave space around the TV set as shown below.

• It is strongly recommended that you use a Sony wall-

mount bracket in order to provide adequate air-

circulation.

Installed on the wall

Installed with stand

Screw (supplied with the

Wall-mount bracket)

Mounting Hook

Hook attachment on rear of TV set

8-12 mm

30 cm

10 cm

10 cm

10 cm

Leave at least this space around the set.

30 cm

10 cm

10 cm

6 cm

Leave at least this space around the set.

9

 GB

• To ensure proper ventilation and prevent the collection

of dirt or dust:

– Do not lay the TV set flat, install upside down,

backwards, or sideways.

– Do not place the TV set on a shelf, rug, bed or in a

closet.

– Do not cover the TV set with a cloth, such as curtains,

or items such as newspapers, etc.

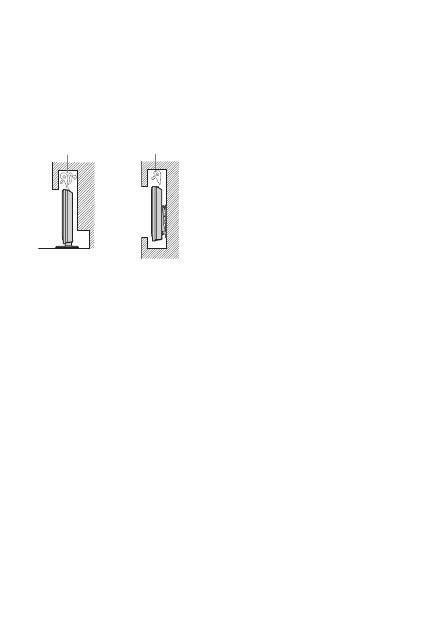

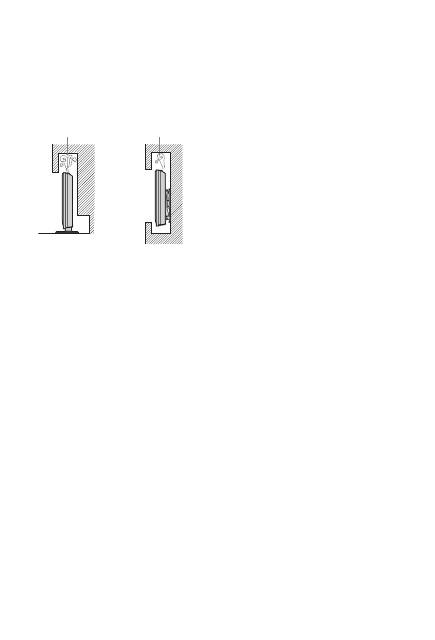

– Do not install the TV set as shown below.

Mains lead

Handle the mains lead and socket as follows in order

to avoid any risk of fire, electrical shock or damage

and/or injuries:

– Use only mains leads supplied by Sony, not other

suppliers.

– Insert the plug fully into the mains socket.

– Operate the TV set on a 220-240 V AC supply only.

– When wiring cables, be sure to unplug the mains lead

for your safety and take care not to catch your feet on

the cables.

– Disconnect the mains lead from the mains socket

before working on or moving the TV set.

– Keep the mains lead away from heat sources.

– Unplug the mains plug and clean it regularly. If the

plug is covered with dust and it picks up moisture, its

insulation may deteriorate, which could result in a

fire.

Notes

• Do not use the supplied mains lead on any other

equipment.

• Do not pinch, bend, or twist the mains lead excessively.

The core conductors may be exposed or broken.

• Do not modify the mains lead.

• Do not put anything heavy on the mains lead.

• Do not pull on the mains lead itself when disconnecting

the mains lead.

• Do not connect too many appliances to the same mains

socket.

• Do not use a poor fitting mains socket.

Prohibited Usage

Do not install/use the TV set in locations,

environments or situations such as those listed

below, or the TV set may malfunction and cause a

fire, electrical shock, damage and/or injuries.

Location:

Outdoors (in direct sunlight), at the seashore, on a ship or

other vessel, inside a vehicle, in medical institutions,

unstable locations, near water, rain, moisture or smoke.

Environment:

Places that are hot, humid, or excessively dusty; where

insects may enter; where it might be exposed to mechanical

vibration, near flammable objects (candles, etc).

The TV set shall not be exposed to dripping or splashing

and no objects filled with liquids, such as vases, shall be

placed on the TV.

Situation:

Do not use when your hands are wet, with the cabinet

removed, or with attachments not recommended by the

manufacturer. Disconnect the TV set from mains socket

and aerial during lightning storms.

Broken pieces:

• Do not throw anything at the TV set. The screen glass

may break by the impact and cause serious injury.

• If the surface of the TV set cracks, do not touch it until

you have unplugged the mains lead. Otherwise electric

shock may result.

When not in use

• If you will not be using the TV set for several days, the

TV set should be disconnected from the mains for

environmental and safety reasons.

• As the TV set is not disconnected from the mains when

the TV set is just turned off, pull the plug from the mains

to disconnect the TV set completely.

• However, some TV sets may have features that require

the TV set to be left in standby to work correctly. The

instructions in this manual will inform you if this

applies.

For children

• Do not allow children to climb on the TV set.

• Keep small accessories out of the reach of children, so

that they are not mistakenly swallowed.

If the following problems occur...

Turn off

 the TV set and unplug the mains lead

immediately if any of the following problems occur.

Ask your dealer or Sony service centre to have it

checked by qualified service personnel.

When:

– Mains lead is damaged.

– Poor fitting of mains socket.

– TV set is damaged by being dropped, hit or having

something thrown at it.

– Any liquid or solid object falls through openings in

the cabinet.

Air circulation

is blocked.

Air circulation

is blocked.

Wall

Wall

10

 GB

Precautions

Viewing the TV

• View the TV in moderate light, as viewing the TV in

poor light or during long period of time, strains your

eyes.

• When using headphones, adjust the volume so as to

avoid excessive levels, as hearing damage may result.

LCD Screen

• Although the LCD screen is made with high-precision

technology and 99.99% or more of the pixels are

effective, black dots may appear or bright points of light

(red, blue, or green) may appear constantly on the LCD

screen. This is a structural property of the LCD screen

and is not a malfunction.

• Do not push or scratch the front filter, or place objects on

top of this TV set. The image may be uneven or the LCD

screen may be damaged.

• If this TV set is used in a cold place, a smear may occur

in the picture or the picture may become dark. This does

not indicate a failure. These phenomena disappear as the

temperature rises.

• Ghosting may occur when still pictures are displayed

continuously. It may disappear after a few moments.

• The screen and cabinet get warm when this TV set is in

use. This is not a malfunction.

• The LCD screen contains a small amount of liquid

crystal. Some fluorescent tubes used in this TV set also

contain mercury. Follow your local ordinances and

regulations for disposal.

Handling and cleaning the screen surface/cabinet

of the TV set

Be sure to unplug the mains lead connected to the TV set

from mains socket before cleaning.

To avoid material degradation or screen coating

degradation, observe the following precautions.

• To remove dust from the screen surface/cabinet, wipe

gently with a soft cloth. If dust is persistent, wipe with a

soft cloth slightly moistened with a diluted mild

detergent solution.

• Never use any type of abrasive pad, alkaline/acid

cleaner, scouring powder, or volatile solvent, such as

alcohol, benzene, thinner or insecticide. Using such

materials or maintaining prolonged contact with rubber

or vinyl materials may result in damage to the screen

surface and cabinet material.

• When adjusting the angle of the TV set, move it slowly

so as to prevent the TV set from moving or slipping off

from its table stand.

Optional Equipment

Keep optional components or any equipment emitting

electromagnetic radiation away from the TV set. Otherwise

picture distortion and/or noisy sound may occur.

Disposal of the TV set

Disposal of Old Electrical & Electronic

Equipment (Applicable in the European

Union and other European countries

with separate collection systems)

This symbol on the product or on its

packaging indicates that this product shall

not be treated as household waste. Instead it shall be

handed over to the applicable collection point for the

recycling of electrical and electronic equipment. By

ensuring this product is disposed of correctly, you will help

prevent potential negative consequences for the

environment and human health, which could otherwise be

caused by inappropriate waste handling of this product.

The recycling of materials will help to conserve natural

resources. For more detailed information about recycling

of this product, please contact your local Civic Office, your

household waste disposal service or the shop where you

purchased the product.

Disposal of waste batteries (applicable

in the European Union and other

European countries with separate

collection systems)

This symbol on the battery or on the

packaging indicates that the battery provided

with this product shall not be treated as

household waste.By ensuring these batteries are disposed

of correctly, you will help prevent potentially negative

consequences for the environment and human health which

could otherwise be caused by inappropriate waste handling

of the battery. The recycling of the materials will help to

conserve natural resources. In case of products that for

safety, performance or data integrity reasons require a

permanent connection with an incorporated battery, this

battery should be replaced by qualified service staff only.

To ensure that the battery will be treated properly, hand

over the product at end-of-life to the applicable collection

point for the recycling of electrical and electronic

equipment. For all other batteries, please view the section

on how to remove the battery from the product safely. Hand

the battery over to the applicable collection point for the

recycling of waste batteries. For more detailed information

about recycling of this product or battery, please contact

your local Civic Office, your household waste disposal

service or the shop where you purchased the product.

11

 GB

Overview of the remote

1

"/1

 – TV standby

Turns the TV on and off from standby mode.

2

AUDIO

In analogue mode: Press to change the dual sound mode (page 24).

3

 – Picture freeze (page 14)

Freezes the TV picture.

4

Coloured buttons (page 14, 17)

5

 – Input select

Selects the input source from equipment connected to the TV sockets

(page 19).

6

F

/

f

/

G

/

g

/

7

TOOLS (page 15, 19)

Enables you to access various viewing options and change/make

adjustments according to the source and screen format.

8

MENU (page 21)

9

Number buttons

• In TV mode: Selects channels. For channel numbers 10 and above, press

the second and third digit in quick succession.

• In Text mode: Enters the three digit page number to select the page.

0

 – Digital Favourite list

Press to display the Digital Favourite list that you have specified (page 17).

qa

 – Previous channel

Returns to the previous channel watched.

qs

PROG +/-/

/

• In TV mode: Selects the next (+) or previous (-) channel.

• In Text mode (page 14): Selects the next (

) or previous (

) page.

qd

2

 +/- – Volume

qf

%

 – Mute the sound

qg

/

 – Text (page 14)

qh

RETURN /

Returns to the previous screen of any displayed menu.

qj

GUIDE /

 – EPG (Digital Electronic Programme Guide) (page 16)

qk

ANALOG – Analogue mode (page 13)

ql

DIGITAL – Digital mode (page 13)

w;

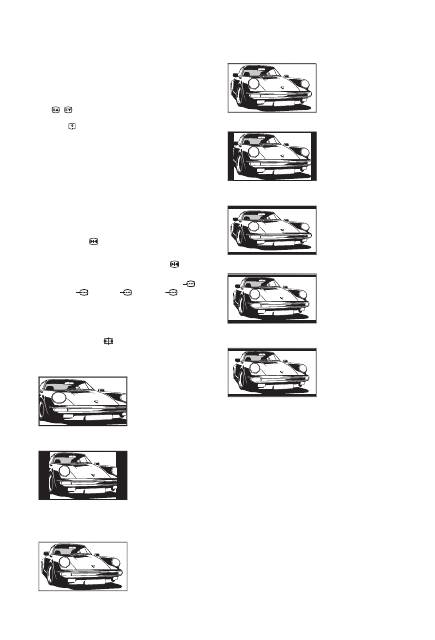

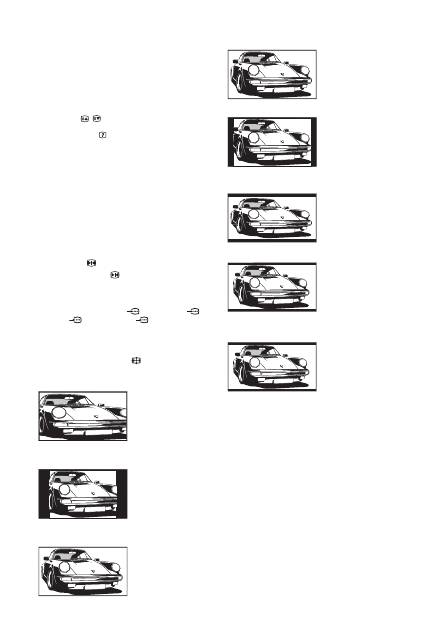

 – Screen mode (page 14)

wa

/

 – Info / Text reveal

• In digital mode: Displays brief details of the programme currently being

watched.

• In analogue mode: Displays information such as current channel number

and screen format.

• In Text mode (page 14): Reveals hidden information (e.g. answers to a

quiz).

z

The number 5, PROG + and AUDIO buttons have tactile dots. Use the tactile dots as

references when operating the TV.

RETURN

PROG

TOOLS

AUDIO

ANALOG

DIGITAL

GUIDE

MENU

12

 GB

Overview of the TV buttons and indicators

1

 (page 21)

2

/

 – Input select / OK

• In TV mode: Selects the input source from

equipment connected to the TV sockets

(page 19).

• In TV menu: Selects the menu or option, and

confirms the setting.

3

2

 +/-/

/

• In TV mode: Increases (+) or decreases (-) the

volume.

• In TV menu: Moves through the options right

(

) or left (

).

4

PROG +/-/

/

• In TV mode: Selects the next (+) or previous (-)

channel.

• In TV menu: Moves through the options up (

)

or down (

).

5

1

 – Power

Turns the TV on or off.

~

• To disconnect the TV completely, pull the plug

from the mains.

• When you turn on the TV, the power indicator

flashes in green.

6

   – Picture Off / Sleep Timer indicator

• Lights up in green when the picture is switched

off (page 25).

• Lights up in orange when the sleep timer is set

(page 26).

7

1

 – Standby indicator

Lights up in red when the TV is in standby mode.

8

"

 – Power indicator

Lights up in green when the TV is turned on.

9

Remote control sensor

• Receives IR signals from the remote.

• Do not put anything over the sensor, as its

function may be affected.

~

Make sure that the TV is completely turned off before

unplugging the mains lead. Unplugging the mains lead

while the TV is turned on may cause the indicator to

remain lit or may cause the TV to malfunction.

13

 GB

Wat

chi

ng T

V

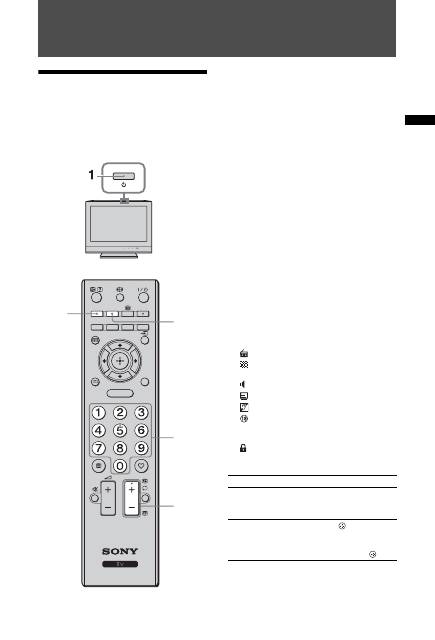

Watching TV

Watching TV

1

Press

1

 on the top edge of the TV to turn

on the TV.

When the TV is in standby mode (the

1

(standby) indicator on the TV front panel is red),

press

"/1

 on the remote to turn on the TV.

2

Press DIGITAL to switch to digital mode,

or ANALOG to switch to analogue mode.

The channels available vary depending on the

mode.

3

Press the number buttons or PROG +/- to

select a TV channel.

To select channel numbers 10 and above using

the number buttons, press the second and third

digits in quick succession.

To select a digital channel using the Digital

Electronic Programme Guide (EPG), see

page 16.

In digital mode

An information banner appears briefly. The

following icons may be indicated on the banner.

Additional operations

RETURN

PROG

TOOLS

AUDIO

ANALOG

DIGITAL

GUIDE

MENU

3

2

2

3

: Radio service

: Scrambled/Subscription service

:

Multiple audio languages available

: Subtitles available

: Subtitles available for the hearing impaired

: Recommended minimum age for current

programme (from 4 to 18 years)

:

Parental Lock

To

Do this

Adjust the volume

Press

2

+ (increase)/

- (decrease).

Access the

Programme index

table (in analogue

mode only)

Press

. To select an analogue

channel, press

F

/

f

, then press

.

14

 GB

To access Text

Press

/

. Each time you press

/

, the display

changes cyclically as follows:

Text

t

 Text over the TV picture (mix mode)

t

 No

Text (exit the Text service)

To select a page, press the number buttons or

/

.

To reveal hidden information, press

.

z

When four coloured items appear at the bottom of the Text

page, Fastext is available. Fastext allows you to access

pages quickly and easily. Press the corresponding coloured

button to access the page.

Picture Freeze

Freezes the TV picture (e.g. to make a note of a

telephone number or recipe).

1

Press

on the remote control.

2

Press

again to return to normal TV

mode.

z

Not available for

Component,

HDMI1,

HDMI2 and

PC input.

To change the screen format manually to

suit the broadcast

Press

 repeatedly to select the desired screen

format.

* Parts of the top and bottom of the picture may be cut off.

~

• Depending on the signal, some screen formats may not

be selectable.

• Some characters and/or letters at the top and the bottom

of the picture may not be visible in “Smart”.

z

You can adjust the vertical position of the picture when

selecting “Smart”, “Zoom” or “14/9”. Press

F

/

f

 to move

up or down (e.g. to read subtitles).

Smart

*

Displays

conventional 4:3

broadcasts with an

imitation wide screen

effect. The 4:3 picture

is stretched to fill the

screen.

4/3

Displays

conventional 4:3

broadcasts (e.g. non-

wide screen TV) in

the correct

proportions.

Wide (KDL-32L40xx/KDL-26L40xx only)

Displays wide screen

(16:9) broadcasts in

the correct

proportions.

Zoom

*

(KDL-32L40xx/KDL-26L40xx only)

Displays

cinemascopic (letter

box format)

broadcasts in the

correct proportions.

14/9

*

Displays 14:9

broadcasts in the

correct proportions.

As a result, black

border areas are

visible on the screen.

Subtitle

*

Displays

cinemascopic (letter

box format)

broadcasts with

subtitles on the

screen.

Wide (KDL-19L40xx only)

Displays 16:9

broadcasts in the

correct proportions.

As a result, black

border areas are

visible on the screen.

Zoom (KDL-19L40xx only)

Displays 4:3

cinemascopic (letter

box format)

broadcasts in the

correct proportions.

As a result, black

border areas are

visible on the screen.

Auto

• “Screen Format” is set to “Auto”, automatically changes

the screen format to suit the broadcast signal.

• “Auto” is available for PAL and SECAM signals only.

15

 GB

Wat

chi

ng T

V

Using the Tools menu

Press TOOLS to display the following options when

viewing a TV programme.

Options

Description

Close

Closes the Tools menu.

Picture Mode

See page 22.

Sound Effect

See page 24.

Speaker

See page 24.

Audio Language (in

digital mode only)

See page 31.

Subtitle Setting (in

digital mode only)

See page 31.

Sleep Timer

See page 26.

Power Saving

See page 25.

System Information (in

digital mode only)

Displays the system

information screen.

16

 GB

Checking the Digital Electronic Programme

Guide (EPG)

*

1

In digital mode, press GUIDE.

2

Perform the desired operation as shown

in the following table or displayed on the

screen.

~

Programme information will only be displayed if the TV

station is transmitting it.

* This function may not be available in some countries/regions.

~

If an age restriction for programmes has been selected, a message asking for a PIN code will appear on the screen. For details,

see “Parental Lock” on page 31.

Digital Electronic Programme Guide (EPG)

Select:

Tune:

Options:

Today

Previous

Next

+1 day

15:30 16:00

16:30

17:00

BBC ONE

BBC TWO

ITV 1

Channel 4

five

ITV 2

BBC THREE

Teletext

BBC FOUR

Sky Travel

UKTV History

More 4

001

002

003

004

005

006

007

009

010

011

012

013

Fri 3 Nov 15:39

To

Do this

Watch a programme

Press

F

/

f

/

G

/

g

 to select the programme, then press

.

Turn off the EPG

Press GUIDE.

17

 GB

Wat

chi

ng T

V

Using the Digital Favourite list

*

The Favourite feature allows you to specify up to

four lists of your favourite programmes.

1

In digital mode, press

.

2

Perform the desired operation as shown

in the following table or displayed on the

screen.

* This function may not be available in some countries/regions.

Select:

Store favourite

Back:

Favourite Set-up

Enter programme number

---

Previous

Next

Favourites 2

001

002

003

004

005

006

007

008

009

010

TV3

33

3/24

K3/300

TVE1

 TVE2

 24H TVE

CLAN  TVE

TELEDEPORTE

VEO

011

012

013

014

015

016

017

018

019

020

SETenVEO

Tienda en VEO

NET TV

CUATRO

CNN+

40 LATINO

la Sexta

Telecinco

T5 Estrellas

T5 Sport

Favourites 1

Digital Favourite list

To

Do this

Create your Favourite list for the first

time

1

Press

 to select “Yes”.

2

Press the yellow button to select the Favourite list.

3

Press

F

/

f

 to select the channel you want to add, then press

.

Channels that are stored in the Favourite list are indicated by a

symbol.

4

Press RETURN to finish setting up.

Watch a channel

1

Press the yellow button to navigate through your Favourite

lists.

2

Press

F

/

f

 to select the channel, then press

.

Turn off the Favourite list

Press RETURN.

Add or remove channels in the

currently edited Favourite list

1

Press the blue button.

2

Press the yellow button to select the Favourite list you want to

edit.

3

Press

F

/

f

 to select the channel you want to add or remove,

then press

.

Remove all channels from the current

Favourite list

1

Press the blue button.

2

Press the yellow button to select the Favourite list you want to

edit.

3

Press the blue button.

4

Press

G

/

g

 to select “Yes”, then press

 to confirm.

18

 GB

Using Optional Equipment

Connecting optional equipment

You can connect a wide range of optional equipment to your TV. Connecting cables are not supplied.

AV

3

PC IN

COMPONENT IN

1

AV1

AV2

2

Video game

equipment/

DVC

camcorder

Headphones

DVD player

with

component

output

DVD recorder

Decoder

VCR

Video game

equipment

DVD player

Decoder

PC

PC (HDMI output)

Blu-ray disc player

Digital video camera

DVD player

Hi-Fi audio

equipment

CAM card

19

 GB

Usi

ng Opt

io

nal

 Equi

pment

Viewing pictures from

connected equipment

Turn on the connected equipment, then

perform one of the following operation.

For an auto-tuned VCR (page 7)

In analogue mode, press PROG +/-, or the number

buttons, to select the video channel.

For other connected equipment

Press

 to display the connected equipment list.

Press

F

/

f

 to select the desired input source, then

press

. (The highlighted item is selected if two

seconds pass without any operation after pressing

F

/

f

.)

Additional operations

Using the Tools menu

Press TOOLS to display the following options when

viewing pictures from connected equipment.

Symbol on the

screen

Description

AV1/

 AV1/

 AV1

To see the equipment connected to

A

.

AV2/

 AV2/

 AV2

To see the equipment connected to

B

.

 Component

To see the equipment connected to

C

.

 HDMI1

HDMI IN 1*.

To see the equipment connected to

D

.

 HDMI2

HDMI IN 2*.

To see the equipment connected to

E

.

If the equipment has a DVI socket,

connect the DVI socket to the HDMI

IN 2 socket through a DVI-HDMI

adaptor interface (not supplied), and

connect the equipment’s audio out

sockets to the audio in sockets in the

HDMI IN 2 sockets.

*

~

• Be sure to use only an authorized HDMI cable bearing

the HDMI logo. We recommend that you use a Sony

HDMI cable.

• When HDMI control compatible equipment is

connected, communication with the connected

equipment is supported. Refer to page 20 to set up this

communication.

 AV3

To see the equipment connected to

H

.

PC

To see the equipment connected to

G

.

z

It is recommended to use a PC

cable with ferrites like the

“Connector, D-sub 15” (ref. 1-793-

504-11, available in Sony Service

Centre), or equivalent.

To connect

Do this

Headphones

I

Connect to the

i

 socket to listen to

sound from the TV on headphones.

Conditional

Access Module

(CAM)

J

To use Pay Per View services.

For details, refer to the instruction

manual supplied with your CAM. To

use the CAM, remove the “dummy”

card from the CAM slot. Turn off

the TV when inserting your CAM

into the CAM slot. When you do not

use the CAM, we recommend that

the “dummy” card be inserted and

kept in the CAM slot.

~

CAM is not supported in some

countries/regions. Check with your

authorized dealer.

Hi-Fi audio

equipment

F

Connect to the audio output sockets

 to listen to the sound from the

TV on Hi-Fi audio equipment.

To

Do this

Return to normal

TV mode

Press DIGITAL or ANALOG.

Access the Digital

Favourites (in

digital mode only)

Press .

For details, see page 17.

Options

Description

Close

Closes the Tools menu.

Picture Mode (except

PC input mode)

See page 22.

Display Mode (in PC

input mode only)

See page 22.

Sound Effect

See page 24.

Speaker

See page 24.

Symbol on the

screen

Description

Continued

20

 GB

Using control for HDMI

The control for HDMI function enables the TV to

communicate with the connected equipment that is

compatible with the function, using HDMI CEC

(Consumer Electronics Control). For example, by

connecting Sony equipment that is compatible with

control for HDMI (with HDMI cables), you can

control them together.

Be sure to connect the equipment correctly, and

make the necessary settings.

To make the control for HDMI settings

The control for HDMI settings must be set on both

the TV side and connected equipment side. See

“

HDMI Set-up” on page 28 for the TV side settings.

For settings on the connected equipment, refer to the

operating instructions for that equipment.

Control for HDMI functions

• Turns the connected equipment off interlocked

with the TV.

• Turns the TV on interlocked with the connected

equipment and automatically switches the input to

the equipment when the equipment starts to play.

Horizontal Shift (in

PC input mode only)

See page 25.

Vertical Shift (in PC

input mode only)

See page 25.

Sleep Timer (except

PC input mode)

See page 26.

Power Saving

See page 25.

Options

Description

21

 GB

Usi

ng MENU

 Func

ti

ons

Using MENU Functions

Navigating through

menus

“MENU” allows you to enjoy various convenient

features of this TV. You can easily select channels or

inputs sources and change the settings for your TV.

1

Press MENU.

2

Press

F

/

f

 to select an option, then press

.

To exit the menu, press MENU.

1

Digital Favourites

*

Displays the Favourite list (page 17).

2

Analogue

Returns to the last viewed analogue channel.

3

Digital

*

Returns to the last viewed digital channel.

4

Digital EPG

*

Displays the Digital Electronic Programme

Guide (EPG) (page 16).

5

External Inputs

Selects equipment connected to your TV.

• To watch the desired external input, select

the input source, then press

.

6

Settings

Displays the “Settings” menu where most of

the advanced settings and adjustments are

performed.

1

Press

F

/

f

 to select a menu icon,

then press

.

2

Press

F

/

f

/

G

/

g

 to select an option or

adjust a setting, then press

.

For details about settings, see page 22 to 31.

~

The options you can adjust vary depending on the

situation. Unavailable options are greyed out or

not displayed.

* This function may not be available in some

countries/regions.

RETURN

TOOLS

AUDIO

ANALOG

DIGITAL

GUIDE

MENU

2

1

Digital Favourites

Analogue

Digital

Digital EPG

External Inputs

Settings

Select:

Enter:

Exit:

MENU

22

 GB

Picture Adjustment menu

You can select the options listed below on the “Picture

Adjustment” menu. To select options in “Settings”, see

“Navigating through menus” (page 21).

Picture Mode

Display Mode

(only in PC

mode)

Selects the picture mode except for PC input source.

“Vivid”:

 For enhanced picture contrast and sharpness.

“Standard”:

 For standard picture. Recommended for home entertainment.

“Cinema”:

 For viewing film-based content. Most suitable for viewing in a theatre-

like environment. This picture setting was developed in collaboration with Sony

Pictures Entertainment to faithfully reproduce movies as intended by their creators.

Selects the display mode for PC input source.

“Video”:

 For video images.

“Text”:

 For text, charts or tables.

Backlight

Adjusts the brightness of the backlight.

Contrast

Increases or decreases picture contrast.

Brightness

Brightens or darkens the picture.

Colour

Increases or decreases colour intensity.

Hue

Increases or decreases the green tones and red tones.

z

“Hue” can only be adjusted for an NTSC colour signal (e.g., U.S.A. video tapes).

Sharpness

Sharpens or softens the picture.

Colour Tone

Adjusts the whiteness of the picture.

“Cool”:

Gives the white colours a blue tint.

“Neutral”:

 Gives the white colours a neutral tint.

“Warm”:

 Gives the white colours a red tint.

z

“Warm” can not be selected when you set “Picture Mode” to “Vivid”.

Select:

Back:

Enter:

Exit:

Standard

5

Max

50

50

0

15

Warm

Medium

Medium

Picture Mode

Backlight

Contrast

Brightness

Colour

Hue

Sharpness

Colour Tone

Noise Reduction

MPEG Noise Reduction

Reset

Picture Adjustment

23

 GB

Usi

ng MENU

 Func

ti

ons

~

“Brightness”, “Colour”, “Hue” and “Sharpness” are not available when “Picture Mode” is set to “Vivid” or when “Display

Mode” is set to “text”.

Noise Reduction

Reduces the picture noise (snowy picture) in a weak broadcast signal.

“High/Medium/Low”:

 Modifies the effect of the noise reduction.

“Off”:

 Turns off the “Noise Reduction” feature.

MPEG Noise

Reduction

Reduces the picture noise in MPEG-compressed video.

Reset

Resets all “Picture Adjustment” settings except “Picture Mode” and “Display Mode”

(only in PC mode) to the factory settings.

24

 GB

Sound Adjustment menu

~

“Sound Effect”, “Surround”, “Treble”, “Bass”, “Balance”, “Reset” and “Auto Volume” are not available when “Speaker” is

set to “Audio System”.

You can select the options listed below on the “Sound

Adjustment” menu. To select options in “Settings”, see

“Navigating through menus” (page 21).

Sound Effect

Selects the sound mode.

“Standard”:

 Enhances clarity, detail, and sound presence.

“Dynamic”:

 Intensifies clarity and sound presence for better intelligibility and

musical realism.

“Clear Voice”:

 Makes voice sound clearer.

Surround

Selects the surround mode.

“Surround”:

 For surround sound (for stereo programmes only).

“Simulated Stereo”:

 Adds a surround-like effect to mono programs.

“Off”:

 For normal stereo or mono reception.

Treble

Adjusts higher-pitched sounds.

Bass

Adjusts lower-pitched sounds.

Balance

Emphasizes left or right speaker balance.

Reset

Resets all the “Sound Adjustment” settings to the factory settings.

Dual Sound

Selects the sound from the speaker for a stereo or bilingual broadcast.

“Stereo”

,

 “Mono”:

 For a stereo broadcast.

“A”/“B”/“Mono”:

 For a bilingual broadcast, select “A” for sound channel 1, “B”

for sound channel 2, or “Mono” for a mono channel, if available.

z

If you select other equipment connected to the TV, set “Dual Sound” to “Stereo”, “A” or “B”.

Auto Volume

Keeps a constant volume level even when volume level gaps occur (e.g., adverts tend

to be louder than programmes).

Speaker

Turns on/off the TV’s internal speakers.

“TV Speaker”:

 The TV speakers are turned on in order to listen to the TV’s sound

through the TV speakers.

“Audio System”:

 The TV speakers are turned off in order to listen to the TV’s sound

only through your external audio equipment connected to the audio output sockets.

Sound Effect

Surround

Treble

Bass

Balance

Reset

Dual Sound

Auto Volume

Speaker

Sound Effect

Surround

Treble

Bass

Balance

Reset

Dual Sound

Auto Volume

Speaker

Standard

Off

0

0

0

Mono

On

TV Speaker

Select:

Back:

Enter:

Exit:

Sound Adjustment

25

 GB

Usi

ng MENU

 Func

ti

ons

Features menu

You can select the options listed below on the “Features”

menu. To select options in “Settings”, see “Navigating

through menus” (page 21).

Screen

Screen

(only in PC

mode)

Changes the screen format.

Screen Format

For details about the screen format, see page 14.

z

“Auto” is available for PAL and SECAM signals only.

“Normal”:

 Displays the picture in its original size.

“Full”:

 Enlarges the picture to fill the display area.

Power Saving

Selects the power saving mode to reduce the power consumption of the TV.

“Standard”:

Default settings.

“Reduce”:

Reduces the power consumption of the TV.

“Picture Off”:

 Switches off the picture. You can listen to the sound with the picture

off.

RGB Centre

Adjusts the horizontal picture position so that the picture is in the middle of the

screen.

z

This option is only available if an RGB source has been connected to the Scarts connectors



/

/

AV1

 or

/

/

AV2

 on the rear of the TV.

PC Adjustment

Customizes the TV screen as a PC monitor.

z

This option is only available if a PC signal is received.

“Phase”:

 Adjusts the screen when a part of a displayed text or image is not clear.

“Pitch”:

 Enlarges or shrinkes the screen size horizontally.

“Horizontal Shift”:

 Moves the screen to the left or to the right.

“Vertical Shift”:

 Moves the screen up or down.

“Power Saving”:

 When this is set to “On,” turns to standby mode if no PC signal is

received. To return to the TV, press

?

/

1

.

“Reset”:

 Resets to the factory settings.

Screen

Power Saving

Timer

Standard

Select:

Back:

Enter:

Exit:

Features

Continued

26

 GB

Timer

Sets the timer to turn off the TV.

Sleep Timer

Sets a period of time after which the TV automatically switches itself into standby

mode.

When the “Sleep Timer” is activated, the

(Sleep Timer) indicator on the TV

front panel lights up in orange.

z

• When you turn off the TV and turn it on again, “Sleep Timer” is reset to “Off”.

• A notification message appears on the screen one minute before the TV switches to standby

mode.

27

 GB

Usi

ng MENU

 Func

ti

ons

Set-up menu

You can select the options listed below on the “Set-up”

menu. To select options in “Settings”, see “Navigating

through menus” (page 21).

Auto Start-up

Starts the initial set-up to select the language, country/region and location, and tune

in all available digital and analogue channels. Usually, you do not need to do this

operation because the language and country/region will have been selected and

channels already tuned when the TV was first installed (page 7). However, this

option allows you to repeat the process (e.g., to retune the TV after moving house).

Language

Selects the language in which the menus are displayed.

Auto Tuning

(Only in

analogue mode)

Tunes in all the available analogue channels.

Usually you do not need to do this operation because the channels are already tuned

when the TV was first installed (page 7). However, this option allows you to repeat

the process (e.g., to retune the TV after moving house, or to search for new channels

that have been launched by broadcasters).

Programme

Sorting

(Only in

analogue mode)

Changes the order in which the analogue channels are stored on the TV.

1

Press

F

/

f

 to select the channel you want to move to a new position,

then press

g

.

2

Press

F

/

f

 to select the new position for your channel, then press

.

AV Preset

Assigns a name to any equipment connected to the side and rear sockets. The name

will be displayed briefly on the screen when the equipment is selected. You can skip

an input source that is not connected to any equipment.

1

Press

F

/

f

 to select the desired input source, then press

.

2

Press

F

/

f

 to select the desired option below, then press

.

•

AV1 (or AV2/AV3/HDMI1/HDMI2/Component/PC), VIDEO, DVD, CABLE,

GAME, CAM, SAT

: Uses one of the preset labels to assign a name to connected

equipment.

• “Edit”: Creates your own label.

1

Press

F

/

f

 to select the desired letter or number (“_” for a blank

space), then press

g

.

If you input a wrong character

Press

G

/

g

 to select the wrong character. Then, press

F

/

f

 to select the correct

character.

2

Repeat the procedure in step 1 until the name is completed, then

press .

Auto Start-up

Language

Auto Tuning

Programme Sorting

English

AV Preset

HDMI Set-up

Sound Offset

Manual Programme Preset

Digital Set-up

Select:

Back:

Enter:

Exit:

Set-up

Continued

28

 GB

HDMI Set-up

Allows the TV to communicate with equipment that is compatible with the control

for HDMI function, and connected to the HDMI sockets of the TV. Note that

communication settings must also be made on the connected equipment.

“Control for HDMI”:

 Sets whether or not to link the operations of the TV and the

connected equipment that is compatible with control for HDMI.

“Auto Devices Off”:

 When this is set to “On”, the connected equipment that is

compatible with control for HDMI turns off when you switch the TV to standby

mode using the remote.

“Auto TV On”:

 When this is set to “On”, the TV turns on when you turn on the

connected equipment that is compatible with control for HDMI.

“Device List Update”:

Creates or updates the “HDMI Device List”. Up to 11

compatible equipment items can be connected, and up to 5 equipment items can be

connected to a single socket. Be sure to update the “HDMI Device List” when you

change the connections or settings.

“HDMI Device List”:

 Displays a list of connected equipment that is compatible

with control for HDMI.

Sound Offset

Sets an independent volume level to each equipment connected to the TV.

Manual

Programme

Preset

(Only in

analogue mode)

Changes the available analogue channel setting.

Press

F

/

f

to select the programme number you want to modify. Then, press

.

System

Presets programme channels manually.

1

Press

F

/

f

 to select “System”, then press

.

2

Press

F

/

f

 to select one of the following TV broadcast systems, then

press

G

.

B/G: For western European countries/regions

D/K: For eastern European countries/regions

L: For France

I: For the United Kingdom

~

Depending on the country/region selected for “Country” (page 6), this option may not be

available.

Channel

1

Press

F

/

f

 to select “Channel”, then press

.

2

Press

F

/

f

 to select “S” (for cable channels) or “C” (for terrestrial

channels), then press

g

.

3

Tune the channels as follows:

If you do not know the channel number (frequency)

Press

F

/

f

 to search for the next available channel. When a channel has been found,

the search will stop. To continue searching, press

F

/

f

.

If you know the channel number (frequency)

Press the number buttons to enter the channel number of the broadcast you want or

your VCR channel number.

4

Press

 to jump to “Confirm”, then press

.

Repeat the procedure above to preset other channels manually.

Label

Assigns a name of your choice, up to five letters or numbers, to the selected channel.

AFT

Allows you to fine-tune the selected programme number manually if you feel that a

slight tuning adjustment will improve the picture quality.

29

 GB

Usi

ng MENU

 Func

ti

ons

Audio Filter

Improves the sound for individual channels in the case of distortion in mono

broadcasts. Sometimes a non-standard broadcast signal can cause sound distortion or

intermittent sound muting when watching mono programmes.

If you do not experience any sound distortion, we recommend that you leave this

option set to the factory setting “Off”.

~

“Audio Filter” is not available when “System” is set to “L”.

Skip

Skips unused analogue channels when you press PROG +/- to select channels. (You

can still select a skipped channel using the number buttons.)

Confirm

Saves changes made to the “

Manual Programme Preset

” settings.

30

 GB

Digital Set-up menu

You can select the options listed below on the “Digital

Set-up” menu. Then press

F

/

f

 to select the “Digital

Tuning” or “Digital Set-up”. To select options in

“Settings”, see “Navigating through menus” (page 21).

~

Some functions may not be available in some countries/regions.

Digital Tuning

Digital Auto Tuning

Tunes in the available digital channels.

This option allows you to retune the TV after moving house, or to search for new

channels that have been launched by broadcasters. Press

.

Programme List Edit

Removes any unwanted digital channels stored on the TV, and changes the order of

the digital channels stored on the TV.

1

Press

F

/

f

 to select the channel you want to remove or move to a new

position.

Press the number buttons to enter the known three-digit programme number of the

broadcast you want.

2

Remove or change the order of the digital channels as follows:

To remove the digital channel

Press

. After a confirmation message appears, press

G

 to select “Yes”, then press

.

To change the order of the digital channels

Press

g

, then press

F

/

f

 to select the new position for the channel and press

G

.

3

Press RETURN.

Digital Manual Tuning

Tunes the digital channels manually.

1

Press the number button to select the channel number you want to

manually tune, then press

F

/

f

 to tune the channel.

2

When the available channels are found, press

 to store programmes.

Repeat the above procedure to manually tune other channels.

Auto Start-up

Language

Auto Tuning

Programme Sorting

English

AV Preset

HDMI Set-up

Sound Offset

Manual Programme Preset

Digital Set-up

Select:

Back:

Enter:

Exit:

Set-up

31

 GB

Usi

ng MENU

 Func

ti

ons

Digital Set-up

Subtitle Set-up

“Subtitle Setting”:

 When “For Hard Of Hearing” is selected, some visual aids may

also be displayed with the subtitles (if TV channels broadcast such information).

“Subtitle Language”:

 Selects which language subtitles are displayed in.

Audio Set-up

“Audio Type”:

 Switches to broadcast for the hearing impaired when “For Hard Of

Hearing” is selected.

“Audio Language”:

 Selects the language used for a programme. Some digital

channels may broadcast several audio languages for a programme.

“Audio Description”:

 Provides audio description (narration) of visual information

if TV channels broadcast such information.

“Mixing Level”:

 Adjusts the TV main audio and Audio Description output levels.

z

This option is only available when “Audio Description” is set to “On”.

Banner Mode

“Basic”:

 Displays programme information with a digital banner.

“Full”:

 Displays programme information with a digital banner, and displays detailed

programme information below that banner.

Parental Lock

Sets an age restriction for programmes. Any programme that exceeds the age

restriction can only be watched after a PIN Code is entered correctly.

1

Press the number buttons to enter your existing PIN code.

If you have not previously set a PIN, a PIN code entry screen appears. Follow the

instructions of “PIN Code” below.

2

Press

F

/

f

 to select the age restriction or “None” (for unrestricted

watching), then press

.

3

Press RETURN.

PIN Code

To set your PIN for the first time

1

Press the number buttons to enter the new PIN code.

2

Press RETURN.

To change your PIN

1

Press the number buttons to enter your existing PIN code.

2

Press the number buttons to enter the new PIN code.

3

Press RETURN.

z

PIN code 9999 is always accepted.

Technical Set-up

“Auto Service Update”:

 Enables the TV to detect and store new digital services as

they become available.

“Software Download”:

 Enables the TV to automatically receive software updates,

free through your existing aerial (when issued). Sony recommends that this option is

set to “On” at all times. If you do not want your software to be updated, set this option

to “Off”.

“System Information”:

 Displays the current software version and the signal level.

“Time Zone”:

 Allows you to manually select the time zone you are in, if it is not the

same as the default time zone setting for your country/region.

“Auto DST”:

 Sets whether or not to automatically switch between summer time and

winter time.

• “On”: Automatically switches between summer time and winter time according to the

calendar.

• “Off”: The time is displayed according to the time difference set by “Time Zone”.

CA Module Set-up

Allows you to access a pay TV service once you obtain a Conditional Access Module (CAM)

and a view card. See page 18 for the location of the

 (PCMCIA) socket.

32

 GB

Additional Information

Installing the Accessories (Wall-Mount Bracket)

To Customers:

For product protection and safety reasons, Sony strongly recommends that installing of your TV be

performed by Sony dealers or licensed contractors. Do not attempt to install it yourself.

To Sony Dealers and Contractors:

Provide full attention to safety during the installation, periodic maintenance and examination of this product.

Your TV can be installed using the Wall-Mount Bracket SU-WL500 or SU-WL100 (sold separately).

•

Refer to the Instructions supplied with the Wall-Mount Bracket to properly carry out the installation.

•

Refer to “Detaching the Table-Top Stand from the TV” (page 7).

•

Refer to “TV installation dimensions table” (page 33).

•

Refer to “Screw and Hook locations diagram/table” (page 34).

~

Place the TV on the Table-Top Stand, when securing the Mounting Hook.

SU-WL500 for KDL-32L40xx

SU-WL100 for KDL-26L40xx/KDL-19L40xx

Sufficient expertise is required for installing this product, especially to determine the strength of the wall for

withstanding the TV’s weight. Be sure to entrust the attachment of this product to the wall to Sony dealers

or licensed contractors and pay adequate attention to safety during the installation. Sony is not liable for any

damage or injury caused by mishandling or improper installation.

Screw

(+PSW6 × 16)

Mounting Hook

Square hole

20

15

10

5

0

20

15

10

5

0

Screw

(+PSW4 × 12)

Mounting Hook

33

 GB

A

d

d

iti

on

a

l I

n

fo

rm

a

tio

n

KDL-32L40xx

KDL-26L40xx

KDL-19L40xx

Unit: mm

Figures in the above table may differ slightly depending on the installation.

The wall that the TV will be installed on should be capable of supporting a weight of at least four times that of

the TV. Refer to “Specifications” (page 35) for its weight.

TV installation dimensions table

Model Name

Display dimensions

Screen centre

dimension

Length for each mounting angle

Angle (0

°

)

Angle (20

°

)

A

B

C

D

E

F

G

H

KDL-32L40xx

807

548

172

485

167

304

532

513

KDL-26L40xx

674

470

92

352

153

258

456

357

KDL-19L40xx

479

376

125

339

136

215

362

340

Screen centre point

Screen centre point

Screen centre point

WARNING

Continued

34

 GB

KDL-32L40xx

* Hook position “a” and “b” cannot be used for the model in the table above.

KDL-26L40xx/KDL-19L40xx

Screw and Hook locations diagram/table

Model Name

Screw location

Hook location

KDL-32L40xx

e, g

c

Model Name

Hook location

KDL-26L40xx

a

KDL-19L40xx

b

Screw location

Hook location

b*

a*

c

b

a

35

 GB

A

d

d

iti

on

a

l I

n

fo

rm

a

tio

n

Specifications

*

1

AV1 outputs available only analogue TV.

*

2

AV2 outputs watching screen (except PC, HDMI1,2, Component 1080i).

*

3

Specified standby power is reached after the TV finishes necessary internal processes.

Design and specifications are subject to change without notice.

Model name

KDL-32L40xx

KDL-26L40xx

KDL-19L40xx

System

Panel System

LCD (Liquid Crystal Display) Panel

TV System

Depending on your country/region selection

Analogue: B/G/H, D/K, L, I

Digital: DVB-T

Colour/Video System

Analogue: PAL, SECAM, NTSC 3.58, 4.43 (only Video In)

Digital: MPEG-2 MP@ML

Channel Coverage

Analogue:48.25 - 855.25 MHz

Digital: VHF Band III (177.5 - 226.5 MHz)/UHF E21 - E69 (474 - 858 MHz)

Sound Output

10 W + 10 W (RMS)

5 W + 5 W (RMS)

Input/Output jacks

Aerial

75 ohm external terminal for VHF/UHF

/

/

AV1*

1

21-pin scart connector including audio/video input, RGB input, S-Video input, and Analog TV audio/

video output.

/

/

AV2*

2

21-pin scart connector including audio/video input, RGB input, S-Video input, and audio/video output.

 COMPONENT IN

Supported formats: 1080i, 720p, 576p, 576i, 480p, 480i

Y: 1 Vp-p, 75 ohms, 0.3V negative sync/P

B

/C

B

: 0.7 Vp-p, 75 ohms/

P

R

/C

R

: 0.7 Vp-p, 75 ohms

 COMPONENT IN

Audio input (phono jacks)

HDMI IN 1, 2

Video: 1080i, 720p, 576p, 576i, 480p, 480i

Audio: Two channel linear PCM

32, 44.1 and 48 kHz, 16, 20 and 24 bits

PC (see table)

Analogue audio (minijack) (HDMI IN 2 only)

AV3

Video input (phono jack)

AV3

Audio input (phono jacks)

Audio output (Left/Right) (phono jacks)

PC IN

PC Input (15 Dsub) (see page 36)

G: 0.7 Vp-p, 75 ohms, non Sync on Green/B: 0.7 Vp-p, 75 ohms, non Sync on Green/

R: 0.7 Vp-p, 75 ohms, non Sync on Green

 PC audio input (minijack)

i

Headphones jack

CAM (Conditional Access Module) slot

Power and others

Power Requirements

220–240 V AC, 50 Hz

Screen Size

32 inches (Approx. 81.3 cm

measured diagonally)

26 inches (Approx. 66.1 cm

measured diagonally)

19 inches (Approx. 48.1 cm

measured diagonally)

Display Resolution

1,366 dots (horizontal) × 768 lines (vertical)

1,680 dots (horizontal) × 1,050

lines (vertical)

Power Consumption

155 W

98 W

48 W

Standby Power Consumption*

3

0.5 W or less

0.5 W or less

1 W or less

Dimensions

(w × h × d)

(with stand)

Approx. 80.7 × 58.5 × 24.2 cm

Approx. 67.4 × 51.0 × 24.2 cm

Approx. 47.9 × 41.3 × 19.1 cm

(without stand)

Approx. 80.7 × 54.8 × 10.1 cm

Approx. 67.4 × 47.0 × 9.5 cm

Approx. 47.9 × 37.6 × 7.6 cm

Mass

(with stand)

Approx. 15.0 kg

Approx. 11.7 kg

Approx. 5.8 kg

(without stand)

Approx. 13.0 kg

Approx. 9.5 kg

Approx. 5.3 kg

Supplied Accessories

Refer to “1: Checking the accessories” on page 4.

Optional Accessories

See “Installing the Accessories (Wall-Mount Bracket)” on page 32.

36

 GB

PC Input Signal Reference Chart for PC IN

• This TV’s PC input does not support Sync on Green or Composite Sync.

• This TV’s PC input does not support interlaced signals.

• This TV’s PC input supports signals in the above chart with a 60 Hz vertical frequency.

PC Input Signal Reference Chart for HDMI IN 1, 2

Signals

Horizontal (Pixel)

Vertical (Line)

Horizontal

frequency

(kHz)

Vertical

frequency (Hz)

Standard

VGA

640

480

31.5

60

VGA

SVGA

800

600

37.9

60

VESA Guidelines

XGA

1024

768

48.4

60

VESA Guidelines

WXGA

1280

768

47.8

60

VESA

Signals

Horizontal (Pixel)

Vertical (Line)

Horizontal

frequency

(kHz)

Vertical

frequency (Hz)

Standard

VGA

640

480

31.5

60

VGA

SVGA

800

600

37.9

60

VESA Guidelines

XGA

1024

768

48.4

60

VESA Guidelines

WXGA

1280

768

47.4

60

VESA

WXGA

1280

768

47.8

60

VESA

WXGA

1360

768

47.7

60

VESA

37

 GB

A

d

d

iti

on

a

l I

n

fo

rm

a

tio

n

Troubleshooting

Check whether the

1

 (standby) indicator is

flashing in red.

When it is flashing

The self-diagnosis function is activated.

Press

1

 on the top edge of the TV to turn it off,

disconnect the mains lead, and inform your dealer or

Sony service centre.

When it is not flashing

1

Check the items in the tables below.

2

If the problem still persists, have your TV

serviced by qualified service personnel.


No picture (screen is dark) and no sound

• Check the aerial connection.

• Connect the TV to the mains, and press

1

 on the top

edge of the TV.

• If the

1

 (standby) indicator lights up in red, press

"/1

.

No picture or no menu information from

equipment connected to the scart connector

• Press

 to display the connected equipment list, then

select the desired input.

• Check the connection between the optional equipment

and the TV.

Double images or ghosting

• Check the aerial connection.

• Check the aerial location and direction.

Only snow and noise appear on the screen

• Check if the aerial is broken or bent.

• Check if the aerial has reached the end of its serviceable

life (three to five years in normal use, one to two years

at the seaside).

Distorted picture (dotted lines or stripes)

• Keep the TV away from electrical noise sources such as

cars, motorcycles, hair-dryers or optical equipment.

• When installing optional equipment, leave some space

between the optional equipment and the TV.

• Check the aerial connection.

• Keep the aerial cable away from other connecting

cables.

Picture or sound noise when viewing a TV

channel

• Adjust “AFT” (Automatic Fine Tuning) to obtain better

picture reception (page 28).

Some tiny black points and/or bright points

appear on the screen

• The picture of a display unit is composed of pixels. Tiny

black points and/or bright points (pixels) on the screen

do not indicate a malfunction.

No colour on programmes

• Select “Reset” (page 23).

No colour or irregular colour when viewing a

signal from the

COMPONENT IN sockets

• Check the connection of the

COMPONENT IN

sockets and check if each sockets are firmly seated in

their respective sockets.

Sound

No sound, but good picture

• Press

2

 + or

%

 (Mute).

• Check if the “Speaker” is set to “TV Speaker” (page 24).

Channels

The desired channel cannot be selected

• Switch between digital and analogue mode and select

the desired digital/analogue channel.

Some channels are blank

• Scrambled/Subscription only channel. Subscribe to the

pay TV service.

• Channel is used only for data (no picture or sound).

• Contact the broadcaster for transmission details.

Digital channels are not displayed

• Contact a local installer to find out if digital

transmissions are provided in your area.

• Upgrade to a higher gain aerial.

General

The TV turns off automatically (the TV enters

standby mode)

• Check if the “Sleep Timer” is activated (page 26).

• If no signal is received and no operation is performed in

the TV mode for 15 minutes, the TV automatically

switches to standby mode.

The remote does not function

• Replace the batteries.

HDMI equipment does not appear on “HDMI

Device List”

• Check that your equipment is compatible with control

for HDMI.

2

 PL

Dzi

ę

kujemy,

ż

e wybrali Pa

ń

stwo produkt firmy Sony.

Przed przyst

ą

pieniem do eksploatacji telewizora nale

ż

y

dok

ł

adnie zapozna

ć

 si

ę

 z tre

ś

ci

ą

 niniejszej instrukcji oraz

zachowa

ć

 j

ą

 do wykorzystania w przysz

ł

o

ś

ci.

• Wszystkie funkcje dotycz

ą

ce Telewizji Cyfrowej

(

) dost

ę

pne s

ą

 tylko w krajach lub na obszarach,

gdzie nadawane s

ą

 sygna

ł

y cyfrowej telewizji

naziemnej DVB-T (MPEG2). Prosimy skontaktowa

ć

 si

ę

z lokalnym sprzedawc

ą

, aby ustali

ć

, czy w miejscu

Pa

ń

stwa zamieszkania mo

ż

na odbiera

ć

 sygna

ł

y DVB-T.

• Cho

ć

 zakupiony model telewizora jest dostosowany do

odbioru sygna

ł

ów telewizji naziemnej DVB-T, nie

mo

ż

na zagwarantowa

ć

 jego kompatybilno

ś

ci z

tworzonymi w przysz

ł

o

ś

ci programami w formacie

DVB-T.

• W niektórych krajach pewne funkcje Telewizji

Cyfrowej mog

ą

 by

ć

 niedost

ę

pne.

Producentem tego produktu jest Sony Corporation, 1-7-1

Konan Minato-ku Tokyo, 108-0075 Japonia.

Upowa

ż

nionym przedstawicielem producenta w Unii

Europejskiej, uprawnionym do dokonywania i

potwierdzania oceny zgodno

ś

ci z wymaganiami

zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart, Niemcy. Nadzór nad

dystrybucj

ą

 na terytorium Rzeczypospolitej Polskiej

sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa

58. W sprawach serwisowych i gwarancyjnych nale

ż

y

kontaktowa

ć

 si

ę

 z podmiotami, których adresy podano w

osobnych dokumentach gwarancyjnych lub serwisowych,

lub z najbli

ż

szym sprzedawc

ą

 produktów Sony.

•

 jest zastrze

ż

onym znakiem towarowym projektu

DVB.

• Nazwa HDMI, logo HDMI oraz High-Definition

Multimedia Interface s

ą

 znakami towarowymi lub

zastrze

ż

onymi znakami towarowymi firmy HDMI

Licensing LLC.

Symbol „xx”, który pojawia si

ę

 w nazwie modelu,

odpowiada dwóm znakom numerycznym opisuj

ą

cym

kolor.

Wprowadzenie

Informacja dotycząca funkcji

Telewizji Cyfrowej

Informacje dot. znaków

towarowych

Informacje na temat nazwy

modelu użytej w niniejszej

instrukcji

3

PL

PL

Informacje dotyczące bezpieczeństwa ...........................................................................8

Środki ostrożności..........................................................................................................10

Przegląd przycisków pilota ............................................................................................11

Przegląd przycisków i wskaźników telewizora.............................................................12

Odbiór audycji telewizyjnych.........................................................................................13

Sprawdzanie elektronicznego przewodnika po programach (EPG)



..................16

Korzystanie z listy Ulubione cyfrowe

...................................................................17

Podłączanie dodatkowego sprzętu ...............................................................................18

Oglądanie obrazów z podłączonych urządzeń .............................................................19

Używanie funkcji sterowanie przez HDMI .....................................................................20

Poruszanie się po menu .................................................................................................21

Menu Regulacja obrazu ..................................................................................................22

Menu Regulacja dźwięku ................................................................................................24

Menu Funkcje ..................................................................................................................25

Menu Ustawienia .............................................................................................................27

Menu Ustawienia cyfrowe ..............................................................................................30

Instalowanie elementów dodatkowych (uchwyt ścienny) ...........................................32

Dane techniczne ..............................................................................................................35

Rozwiązywanie problemów ............................................................................................37

Instrukcja podłączenia i programowania

 4

Odbiór audycji telewizyjnych

Korzystanie z dodatkowego sprzętu

Korzystanie z funkcji MENU

Informacje dodatkowe

 : tylko w przypadku kana

ł

ów cyfrowych

Spis treści

4

 PL

Instrukcja podłączania i programowania

1: Sprawdzenie  wyposażenia

Pilot RM-ED014 (1)

Bateria AA (typu R6) (2)

Podstawa (1)

Śruby mocujące podstawy (3)

Opaska do przewodów (1)

Wkładanie baterii do pilota

~

• Przy  wk

ł

adaniu baterii do pilota zachowa

ć

 w

ł

a

ś

ciw

ą

biegunowo

ść

.

• Nie  nale

ż

y u

ż

ywa

ć

 ró

ż

nych typów baterii jednocze

ś

nie

ani

łą

czy

ć

 starych baterii z nowymi.

• Zu

ż

yte baterie nale

ż

y utylizowa

ć

 w sposób

nieszkodliwy dla

ś

rodowiska naturalnego. W niektórych

regionach sposób utylizacji zu

ż

ytych baterii mog

ą

regulowa

ć

 stosowne przepisy. Nale

ż

y skontaktowa

ć

 si

ę

w tej sprawie z lokalnymi w

ł

adzami.

• Nale

ż

y ostro

ż

nie obchodzi

ć

 si

ę

 z pilotem. Nie nale

ż

y

nim rzuca

ć

, chodzi

ć

 po nim lub wylewa

ć

 na niego

ż

adnych p

ł

ynów.

• Nie  nale

ż

y k

ł

a

ść

 pilota w pobli

ż

u

ź

róde

ł

 ciep

ł

a lub w

miejscach nara

ż

onych na bezpo

ś

rednie dzia

ł

anie

promieni s

ł

onecznych. Chroni

ć

 go przed wilgoci

ą

.

2: Zakładanie stojaka

Post

ę

powa

ć

 wed

ł

ug procedury monta

ż

u telewizora

na podstawie.

1

Wyjąć podstawę i wkręty z kartonu.

Wkręty znajdują się w woreczku na

akcesoria.

KDL-32L40xx/KDL-26L40xx

KDL-19L40xx

2

Delikatnie nasunąć telewizor na szyjkę

podstawy i ustawić odpowiednio otwory

na wkręty.

~

• Telewizor nale

ż

y przenosi

ć

 w sposób pokazany na

rysunku i mocno trzyma

ć

. Zobacz str. 8. Nie nale

ż

y

naciska

ć

 na ekran LCD i jego obudow

ę

.

• Podczas mocowania telewizora na podstawie nale

ż

y

uwa

ż

a

ć

, aby nie przyci

ąć

 palców lub przewodu

zasilania.

Nacisnąć i przesunąć, aby otworzyć.

Woreczek na

akcesoria

Wkręty

Telewizor

Podstawa

Woreczek na

akcesoria

Wkręty

Telewizor

Podstawa

Tył telewizora

5

 PL

Instr

ukcja podł

ączani

a

i progr

am

owani

a

3

Przykręcić telewizor do podstawy za

pomocą wkrętów wchodzących w skład

zestawu.

~

• W razie u

ż

ywania wkr

ę

tarki nale

ż

y ustawi

ć

 moment

obrotowy o warto

ś

ci ok. 1,5 N·m {15 kgf·cm}.

• O ile nie stwierdzono inaczej, ilustracje zawarte w

niniejszej instrukcji przedstawiaj

ą

 model

KDL-32L40xx.

3: Podłączenie  anteny/magnetowidu/ nagrywarki DVD

Niniejszy produkt zosta

ł

 przetestowany pod k

ą

tem spe

ł

niania wymogów dyrektywy o zgodno

ś

ci

elektromagnetycznej (EMC) w zakresie u

ż

ywania przewodów po

łą

czeniowych nie d

ł

u

ż

szych ni

ż

 3 m. Uznano,

ż

e produkt spe

ł

nia te wymogi.

Wkręty

Przewód koncentryczny

Jeśli odbiornik ma być przyłączony tylko do

anteny

AV1

AV2

Przewód

koncentryczny

Przewód SCART

Przewód

koncentryczny

Magnetowid/ nagrywarka DVD

~

• Wyj

ś

cia AV1 s

ą

 dost

ę

pne tylko w wypadku telewizora analogowego.

• Wyj

ś

cia AV2, przez które sygna

ł

 jest wysy

ł

any do bie

żą

cego

telewizora (oprócz PC, HDMI1, 2, Component 1080i).

Podłączanie anteny/ magnetowidu/

nagrywarki DVD z gniazdem SCART

1

2

Podłączanie anteny/ magnetowidu/ nagrywarki

DVD z gniazdem HDMI

Przewód HDMI

Przewód

koncentryczny

Przewód

koncentryczny

Magnetowid/ nagrywarka DVD

cd

6

 PL

4: Zabezpieczenie  telewizora przed  przewróceniem

Tylko model KDL-32L40xx i

KDL-26L40xx

1

Wkręcić wkręt do drewna (4 mm średnicy,

nie wchodzi w skład zestawu) w

podstawę.

2

Wkręcić wkręt do metalu (M6 × 12-14

mm, nie wchodzi w skład zestawu) w

otwór w telewizorze.

3

Związać oba wkręty mocnym sznurkiem.

5: Formowanie wiązki  przewodów

Przewody po

łą

czeniowe mo

ż

na zebra

ć

 razem w

sposób pokazany na rysunku.

~

Z przewodami po

łą

czeniowymi nie nale

ż

y mocowa

ć

przewodu zasilania.

6: Wybór języka,  kraju/regionu i  lokalizacji

1

Podłączyć odbiornik TV do gniazdka

sieciowego (220-240V AC, 50Hz).

2

Nacisnąć przycisk

1

 na górnej krawędzi

telewizora.

Je

ś

li telewizor jest w

łą

czany pierwszy raz, na

ekranie pojawia si

ę

 menu Language (J

ę

zyk).

~

Po w

łą

czeniu telewizora wska

ź

nik zasilania miga na zielono.

3

Aby wybrać język wyświetlanych menu

ekranowych, należy naciskać przyciski

F

/

f

, a następnie nacisnąć

  .

2

1

3

3,4,5

RETURN

TOOLS

AUDIO

ANALOG

DIGITAL

GUIDE

MENU

Select:

Confirm:

Language

Country

Location

English

Nederlands

Italiano

Deutsch

Auto Start-up
