Bosch GPL 3 Professional: Norsk

Norsk: Bosch GPL 3 Professional

OBJ_BUCH-807-003.book Page 45 Tuesday, March 13, 2012 9:26 AM

Norsk | 45

Produkt- og ytelsesbeskrivelse

Norsk

Brett ut utbrettssiden med bildet av måleverktøyet, og la den-

Sikkerhetsinformasjon

ne siden være utbrettet mens du leser bruksanvisningen.

Punktlaser

Formålsmessig bruk

Les og følg alle anvisningene, for å kunne

Måleverktøyet er beregnet til beregning og kontroll av vann-

arbeide farefritt og sikkert med måleverk-

rette og loddrette linjer og loddepunkter.

tøyet. Gjør aldri varselskilt på måleverk-

tøyet uleselig. TA GODT VARE PÅ DISSE

Illustrerte komponenter

INSTRUKSENE.

Nummereringen av de illustrerte komponentene gjelder for

f OBS! Hvis det brukes andre betjenings- eller juste-

bildet av måleverktøyet på illustrasjonssiden.

ringsinnretninger enn de vi har angitt her eller det utfø-

1 Utgang laserstråle

res andre bruksmetoder, kan dette føre til en farlig

2 Låsing av batteridekselet

stråle-eksponering.

3 Deksel til batterirom

f Måleverktøyet leveres med et advarselsskilt på en-

4 På-/av-bryter

gelsk (på bildet av måleverktøyet på bildesiden er det-

te merket med nummer 5).

5 Laser-advarselsskilt

6 Stativfeste 1/4"

7 Serienummer

8 Holder

9 Låseskrue for holderen

10 Skruehull på holderen

IEC 60825-1:2007-03

11 Remføring

<

1 mW, 635 nm

12 Magneter

13 Stativfeste 1/4" på holderen

f Lim en norsk etikett over dette engelske advarselsskil-

14 Stativfeste 5/8" på holderen

tet før du tar apparatet i bruk for første gang.

15 Målplate med fot*

f Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen. Dette måleverktøyet lager laser-

16 Beskyttelsesveske

stråling i laserklasse 2 jf. IEC 60825-1. Du kan da blende

17 Laserbriller*

personer.

18 Stativ*

f Bruk laserbrillene aldri som beskyttelsesbriller. Laser-

* Illustrert eller beskrevet tilbehør inngår ikke i standard-leve-

brillene er til bedre registrering av laserstrålen, men de be-

ransen.

skytter ikke mot laserstrålingen.

Tekniske data

f Bruk laserbrillene aldri som solbriller eller i trafikken.

Laserbrillene gir ingen fullstendig UV-beskyttelse og redu-

Punktlaser GPL 3

serer fargeregistreringen.

Produktnummer

3 601 K66 1..

f Måleverktøyet skal alltid kun repareres av kvalifisert

Arbeidsområde

30 m

fagpersonale og kun med originale reservedeler. Slik

opprettholdes måleverktøyets sikkerhet.

Nivellernøyaktighet

± 0,3 mm/m

f La aldri barn bruke laser-måleverktøyet uten oppsyn.

Automatisk nivelleringsområde

Du kan ufrivillig blende personer.

langs

f Ikke arbeid med måleverktøyet i eksplosjonsutsatte

–lengdeaksen

±

omgivelser der det befinner seg brennbare væsker,

tverraksen

±

gass eller støv. I måleverktøyet kan det oppstå gnister

Typisk nivelleringstid

<4s

som kan antenne støv eller damper.

Driftstemperatur

–10 °C...+40 °C

Holder

Lagertemperatur

–20 °C...+70 °C

Ikke bruk holderen 8 i nærheten av pace-

Relativ luftfuktighet max.

90 %

makere. Magneten 12 oppretter et felt som

Laserklasse

2

kan innskrenke funksjonen til pacemakere.

Lasertype

635 nm, <1 mW

Stativfeste

1/4"

Batterier

3x1,5VLR06(AA)

f Hold holderen 8 unna magnetiske databærere og mag-

Serienummeret 7 på typeskiltet er til en entydig identifisering av måle-

netisk ømfindtlige apparater. Magnetenes virkning 12

verktøyet.

kan medføre irreversible datatap.

Bosch Power Tools 1 609 929 S08 | (13.3.12)

OBJ_BUCH-807-003.book Page 46 Tuesday, March 13, 2012 9:26 AM

46 | Norsk

Punktlaser GPL 3

Til utkobling av måleverktøyet skyver du på-/av-bryteren 4

nedover, slik at bryteren viser «0». Ved utkopling låses pen-

Driftstid ca.

24 h

delenheten.

Vekt tilsvarende

EPTA-Procedure 01/2003

0,25 kg

Innstilling av utkoblingsautomatikken

Mål (lengde x bredde x høyde)

104x40x80mm

Måleverktøyet koples standardmessig automatisk ut 20 min

Beskyttelsestype

IP 5X

etter innkopling.

Serienummeret 7 på typeskiltet er til en entydig identifisering av måle-

Denne utkoblingsautomatikken kan endres fra 20 min til 8 h.

verktøyet.

Slå da på måleverktøyet, slå det straks av igjen og på igjen i lø-

pet av 4 s. Til bekreftelse av endringen, blinker alle laserstrå-

ler etter andre innkopling i hurtig takt i 2 s.

Montering

f Ikke la det innkoblede måleverktøyet stå uten oppsyn

Innsetting/utskifting av batterier

og slå måleverktøyet av etter bruk. Andre personer kan

blendes av laserstrålen.

Til drift av måleverktøyet anbefales det å bruke alkali-mangan-

Ved neste innkopling av måleverktøyet er utkoblingsautoma-

batterier.

tikken igjen innstilt på 20 min.

Til åpning av dekselet på batterirommet 3 dreier du låsen 2

med urviserne til stilling og trekker av batteriromdekse-

Arbeid med automatisk nivellering

let. Sett inn medleverte batterier. Pass på korrekt poling som

Sett måleverktøyet på et vannrett, fast underlag, fest det på

vist på innersiden av batterirommet.

holderen 8 eller stativet 18.

Sett batteriromdekselet på nede på huset og trykk det så inn

Etter innkopling utlikner den automatiske nivelleringen ujevn-

oppe. Drei arreteringen 2 mot urviserne til stilling , for å

heter innenfor selvnivelleringsområdet på ±5° (lengdeak-

låse batteriromdekselet.

sen) hhv. ± 3° (tverraksen) automatisk. Nivelleringen er av-

Hvis laserstrålene blinker i langsom takt i drift, er batteriene

sluttet når laserpunktene ikke beveger seg lenger.

for svake. Måleverktøyet kan etter første blinking fremdeles

Hvis en automatisk nivellering ikke lenger er mulig, f.eks. for-

brukes i ca. 8 h.

di måleverktøyets ståflate avviker mer enn 5° hhv. 3° fra

Skift alltid ut alle batteriene på samme tid. Bruk kun batterier

vannrett posisjon, blinker laserstrålene i hurtig takt. Sett da

fra en produsent og med samme kapasitet.

måleverktøyet opp vannrett og vent på selvnivelleringen. Når

f Ta batteriene ut av måleverktøyet, når du ikke bruker

måleverktøyet befinner seg innenfor selvnivelleringsområdet

det over lengre tid. Batteriene kan korrodere ved lengre

± 5° hhv. ± 3°, lyser laserstrålene igjen kontinuerlig.

tids lagring og lades ut automatisk.

Ved risting eller posisjonsendring i løpet av driften nivelleres

måleverktøyet automatisk igjen. Etter nivelleringen kontrolle-

Bruk

rer du posisjonen til laserstrålene i forhold til referansepunk-

tene, for å unngå feil med en forskyvning av måleverktøyet.

Igangsetting

f Beskytt måleverktøyet mot fuktighet og direkte sol-

Nivellernøyaktighet

stråling.

Presisjonsinnflytelser

f Ikke utsett måleverktøyet for ekstreme temperaturer

Den største innflytelsen har omgivelsestemperaturen. Sær-

eller temperatursvingninger. La det f.eks. ikke ligge i bi-

skilt temperaturforskjeller fra bakken og oppover kan avlede

len over lengre tid. La måleverktøyet først tempereres ved

laserstrålen.

større temperatursvingninger før du tar det i bruk. Ved ek-

Da temperaturforskjellen er størst nær bakken, bør måleverk-

streme temperaturer eller temperatursvingninger kan pre-

tøyet alltid monteres på et stativ og settes på midten av ar-

sisjonen til måleverktøyet innskrenkes.

beidsflaten.

f Unngå heftige støt eller fall. Etter sterke ytre innvirknin-

Utenom ytre innflytelser kan også apparatspesifikke innflytel-

ger på måleverktøyet bør du alltid utføre en presisjonstest

ser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller

før du arbeider videre (se «Nivellernøyaktighet»).

derfor alltid måleverktøyets presisjon før hver arbeidsstart.

f Slå av måleverktøyet når du transporterer det. Ved ut-

Dersom måleverktøyet ved kontroll overskrider maksimalt av-

kopling låses pendelenheten, fordi den ellers kan skades

vik, må det repareres av Bosch service-/garantiverksted.

ved sterke bevegelser.

Inn-/utkobling

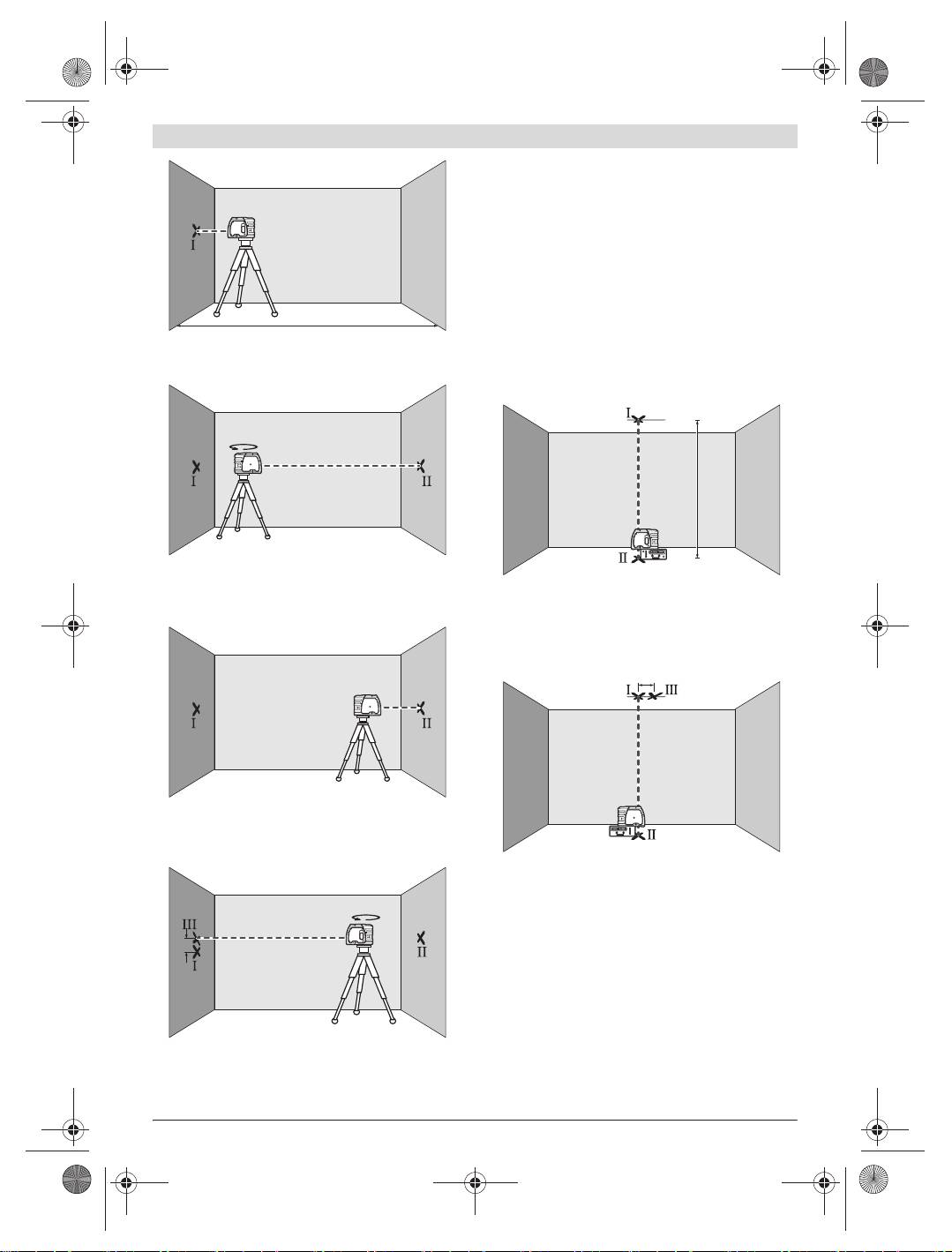

Kontroll av vannrett nivellernøyaktighet

Til innkobling av måleverktøyet skyver du på-/ av-bryteren 4

Til kontrollen er det nødvendig med en fri målestrekning på

oppover, slik at bryteren viser «I». Rett etter innkoplingen

20 m på fast grunn mellom to vegger A og B.

sender måleverktøyet en laserstråle ut av hver av utgangsåp-

Monter måleverktøyet nær veggen A på holderen hhv. et

ningene 1.

stativ (tilbehør) eller sett det på en fast, plan undergrunn.

f Rett aldri laserstrålen mot personer eller dyr og se ikke

Slå på måleverktøyet.

selv inn i laserstrålen, heller ikke fra lang avstand.

1 609 929 S08 | (13.3.12) Bosch Power Tools

OBJ_BUCH-807-003.book Page 47 Tuesday, March 13, 2012 9:26 AM

Norsk | 47

Differansen d mellom de to markerte punktene I og III

veggen A gir det virkelige høydeavviket for måleverktøyet.

A

B

På målestrekningen 2x20m=40m er det maksimale tillatte

avviket:

40 m x ± 0,3 mm/m = ± 12 mm.

Differansen d mellom punktene I og III kan være maksimalt

12 mm.

Kontroll av loddrett nivellernøyaktighet

Til kontrollen trenger du en fri målestrekning på fast grunn

20 m

med en avstand på ca. 5 m mellom gulv og tak.

Rett den vannrette laserstrålen opp på den nære veggen A

Tegn en rett strek på taket.

og la måleverktøyet nivellere. Avmerk midten på laser-

Monter måleverktøyet på holderen eller et stativ. Slå på

punktet på veggen (punkt I).

måleverktøyet og drei det slik at den nedre loddestrålen er

synlig på gulvet.

A

B

180˚

5 m

Drei måleverktøyet 180°, la det nivellere og marker midt-

en av punktet til laserstrålen på motsatt vegg B (punkt II).

Plasser måleverktøyet slik at den øvre loddestrålen treffer

Plasser måleverktøyet uten å dreie det nær veggen B,

mot streken på taket. La måleverktøyet nivelleres. Avmerk

slå det på og la det nivellere.

midten på det øvre laserpunktet på streken på taket

(punkt I). Avmerk midten på nedre laserpunkt på gulvet

A

(punkt II).

B

d

Rett måleverktøyet slik opp i høyden (ved hjelp av stativet

eller eventuelt ved å legge noe under) at midten av punktet

til laserstrålen treffer nøyaktig på det tidligere markerte

punktet II på veggen B.

Drei måleverktøyet 180°. Plasser det slik at midten på ne-

dre laserpunkt ligger på det allerede avmerkede punktet II

A

B

og øvre laserpunkt på streken på taket. La måleverktøyet

180˚

nivelleres. Avmerk midten på det øvre laserpunktet på

streken på taket (punkt III).

d

Differansen d mellom de to markerte punktene I og

III

taket gir det virkelige avviket for måleverktøyet fra loddrett

posisjon.

På målestrekningen 2 x 5 m = 10 m er det maksimale tillatte

avviket:

10 m x ± 0,3 mm/m = ± 3 mm.

Differansen d mellom punktene I og III kan være maksimalt

Drei måleverktøyet 180°, uten å forandre høyden. La det

3mm.

nivellere og marker midten av punktet til laserstrålen på

vegg A (punkt III). Pass på at punkt III er så loddrett over

hhv. under punkt I som mulig.
