Bosch LSN 1500 A LSN improved Module 1500 mA: Deutsch 4.998.137.278 Produktbeschreibung LSN 1500 A

Deutsch 4.998.137.278 Produktbeschreibung LSN 1500 A

8 / 32

ST - FIR / PRM1 / deh

BDL-498153983 / A6

Funktionsbeschreibung

Das Modul ermöglicht die Anschaltung eines LSN-Ringes mit bis zu 254 LSN

improved

- Elementen bei einem maximalen Linienstrom von 1500 mA oder mit bis zu 127 klassischen LSN - Elementen bei einem maximalen Linienstrom von 300 mA. Es darf nur links auf einen PRD 0004 A Modulträger gesteckt werden und benötigt 2 Steckplätze!

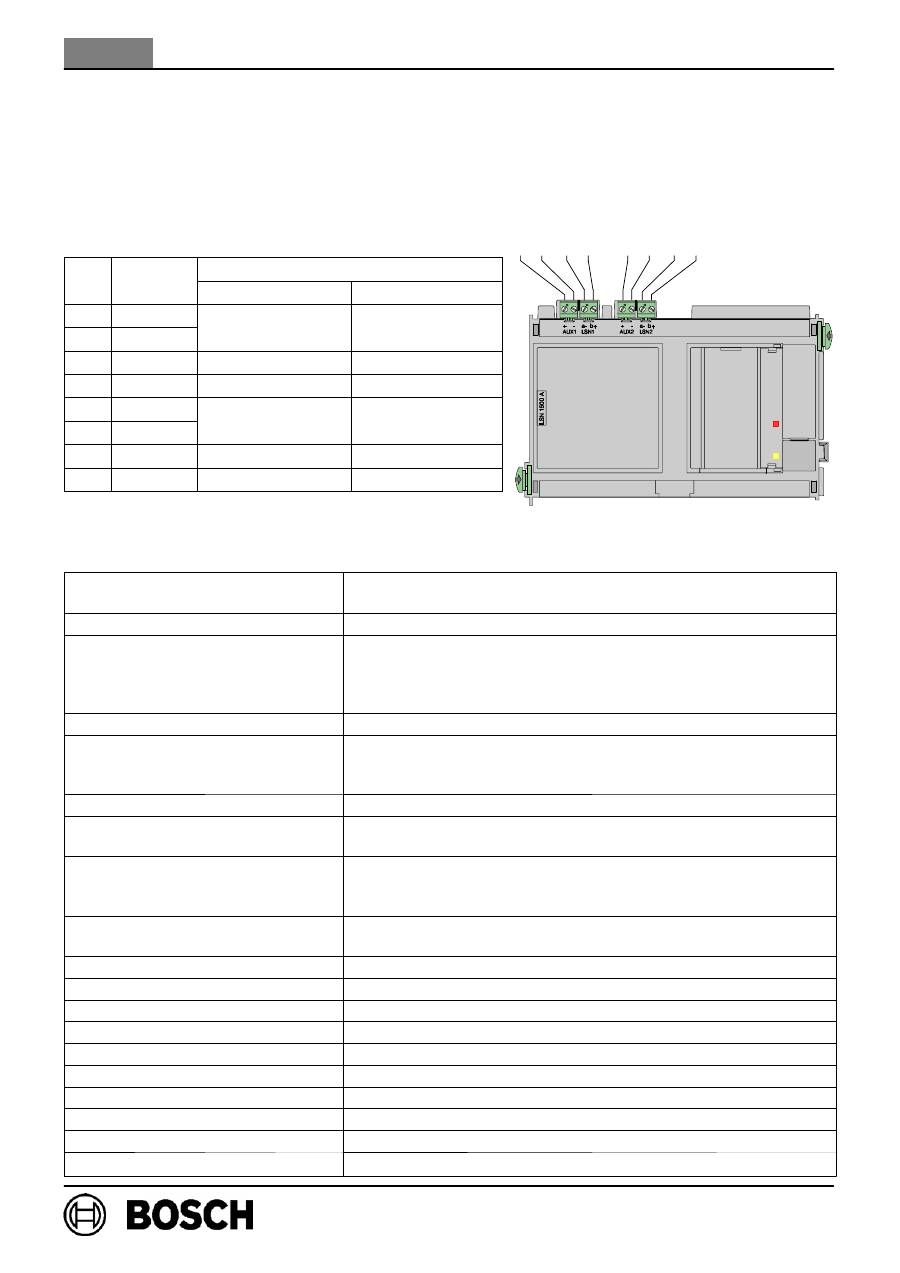

Klemmenbelegung

Pos.

Beschrif-

t

Anschluß

tung

LSN-Ring

LSN-Stich

1

AUX1 +

Zusatzspannungs-

Zusatzspannungs-

2

AUX1 -

Zusatzspannungs

versorgung

Zusatzspannungs

versorgung Stich 1

3

LSN a1-

LSN a1- gehend

Stich 1 LSN a1-

4

LSN b1+

LSN b1+ gehend

Stich 1 LSN b1+

5

AUX2 +

Zusatzspannungs-

Zusatzspannungs-

6

AUX2 -

Zusatzspannungs

versorgung***

Zusatzspannungs

versorgung Stich 2

7

LSN a2-

LSN a2- kommend

Stich 2 LSN a2-

8

LSN b2+

LSN b2+ kommend

Stich 2 LSN b2+

*** Nur

bei im Ring eingesetzten

Trennelementen (ERT-Technik)

darf die Zusatzspannung zu AUX2 zurückgeführt werden! [geeignet sind z.B. YBO-R/SCI-Trennelemente]

Technische Daten

Bedien- und Anzeigeelemente 2 LEDs (1 x rot, Alarm/ 1 x gelb, Störung) 1 Taste (LED-Test) Eingangsspannung +20 V DC . . . +30 V DC / +5 V DC ± 5 % Ausgangsspannung: - LSN-Ruhespannung - LSN-Sendespannung - Zusatzversorgung AUX 30

±

0,85

V DC 30

±

0,85

V DC + 1,6

±

0,15

V DC (Spannungshub) 28

±

1,0

V DC Maximale Stromaufnahme 4010 mA bei 24 V DC Nom. Stromaufnahme: - Modul - LSN - AUX 260 mA bei 24 V DC 1,6 x Stromaufnahme der LSN-Elemente 1,35 x Zusatzversorgung AUX Leitungslänge max. 3000 m, abhängig von Konfiguration und Kabeltyp Anzahl LSN Elemente max. 127 klassische LSN Elemente max. 254 LSN

improved

Elemente Linienstrom LSN: - Ruhe - Alarm max. 750 mA, abhängig von Konfiguration und Kabeltyp, max. 1500 mA, abhängig von Konfiguration und Kabeltyp, max. 300 mA bei Anschaltung v. klassischen LSN-Elementen! Zusatzversorgung AUX (28 V DC) max. 500 mA bei einem LSN-Ring (ERT-Technik) bzw. 2 x max. 500 mA bei 2 Stichen Schutzart IP30 / IEC 60529 Sicherheitsstandards IEC 60950 / EN 60950 EMV-Störfestigkeit EN 50130-4 EMV-Störaussendung EN 61000-6-3 Zulässige Betriebstemperatur -5 _ C . . . 50 _ C Zulässige Lagertemperatur -20 _ C . . . 60 _ C Zulässige relative Feuchte max. 95 % nicht kondensierend Gehäusematerial und Farbe ABS Kunststoff, (UL94 V-0), seidenmatt anthrazit, RAL 7016 Abmessungen (H x B x T) ca. 127 x 190 x 60mm Gewicht ca. 440 g

1 2 3 4

5 6 7 8
