Konserwacja i serwis
Konserwacja i czyszczenie
f
Przed wszystkimi pracami przy elektronarzędziu
należy wyciągnąć wtyczkę z gniazda.
f
Aby zapewnić bezpieczną i wydajną pracę,
elektronarzędzie i szczeliny wentylacyjne należy
utrzymywać w czystości.
Stopce parkującej
16
należy zapewnić swobodę poruszania;
należy ją też regularnie czyścić.
W przypadku zużycia szczotek węglowych, elektronarzędzie
wyłącza się samoczynnie. W celu ich wymiany należy wysłać
elektronarzędzie do jednego z punktów serwisowych, których
adresy znajdują się w rozdziale
„
Obsługa klienta oraz
doradztwo techniczne
“
.
Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli
produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien
przeprowadzić autoryzowany serwis elektronarzędzi firmy
Bosch.
Przy wszystkich zgłoszeniach oraz zamówieniach części
zamiennych konieczne jest podanie 10-cyfrowego numeru
katalogowego elektronarzędzia zgodnie z danymi na tabliczce
znamionowej.
Obsługa klienta oraz doradztwo techniczne
Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji
nabytego produktu oraz dostępu do części zamiennych
prosimy zwracać się do punktów obsługi klienta. Rysunki
techniczne oraz informacje o częściach zamiennych można
znaleźć pod adresem:
www.bosch-pt.com
Zespół doradztwa technicznego firmy Bosch służy pomocą w
razie pytań związanych z zakupem produktu, jego
zastosowaniem oraz regulacją urządzeń i osprzętu.
Polska
Robert Bosch Sp. z o.o.
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Tel.: +48 (022) 715 44 60
Faks: +48 (022) 715 44 41
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi: +48 (801) 100 900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Usuwanie odpadów
Elektronarzędzia, osprzęt i opakowanie należy poddać
utylizacji zgodnie z obowiązującymi zasadami ochrony
środowiska.
Nie wolno wyrzucać elektronarzędzi do odpadów z
gospodarstwa domowego!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną
2002/96/WE o starych, zużytych
narzędziach elektrycznych i elektronicz-
nych i jej stosowania w prawie krajowym,
wyeliminowane, niezdatne do użycia
elektronarzędzia należy zbierać osobno i
doprowadzić do ponownego użytkowania
zgodnego z zasadami ochrony środowiska.
Zastrzega się prawo dokonywania zmian.
Česky
Bezpečnostní upozornění
Všeobecná varovná upozornění pro elektronářadí
Čtěte všechna varovná upozornění a
pokyny.
Zanedbání při dodržování
varovných upozornění a pokynů mohou mít za následek zásah
elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna
uschovejte.
Ve varovných upozorněních použitý pojem
„
elektronářadí
“
se
vztahuje na elektronářadí provozované na el. síti (se síťovým
kabelem) a na elektronářadí provozované na akumulátoru
(bez síťového kabelu).
Bezpečnost pracovního místa
f
Udržujte Vaše pracovní místo čisté a dobře osvětlené.
Nepořádek nebo neosvětlené pracovní oblasti mohou vést
k úrazům.
f
S elektronářadím nepracujte v prostředí ohroženém
explozí, kde se nacházejí hořlavé kapaliny, plyny nebo
prach.
Elektronářadí vytváří jiskry, které mohou prach
nebo páry zapálit.
f
Děti a jiné osoby udržujte při použití elektronářadí
daleko od Vašeho pracovního místa.
Při rozptýlení
můžete ztratit kontrolu nad strojem.
Elektrická bezpečnost
f
Připojovací zástrčka elektronářadí musí lícovat se
zásuvkou. Zástrčka nesmí být žádným způsobem
upravena. Společně s elektronářadím s ochranným
uzemněním nepoužívejte žádné adaptérové zástrčky.
Neupravené zástrčky a vhodné zásuvky snižují riziko
zásahu elektrickým proudem.
f
Zabraňte kontaktu těla s uzemněnými povrchy, jako
např. potrubí, topení, sporáky a chladničky.
Je-li Vaše
tělo uzemněno, existuje zvýšené riziko zásahu elektrickým
proudem.
f
Chraňte stroj před deštěm a vlhkem.
Vniknutí vody do
elektronářadí zvyšuje nebezpečí zásahu elektrickým
proudem.
VAROVÁNÍ
OBJ_DOKU-27752-001.fm Page 74 Thursday, September 8, 2011 9:58 AM
Česky |
75
Bosch Power Tools
2 609 140 740 | (8.9.11)
f
Dbejte na účel kabelu, nepoužívejte jej k nošení či
zavěšení elektronářadí nebo k vytažení zástrčky ze
zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých
hran nebo pohyblivých dílů stroje.
Poškozené nebo
spletené kabely zvyšují riziko zásahu elektrickým proudem.
f
Pokud pracujete s elektronářadím venku, použijte
pouze takové prodlužovací kabely, které jsou způsobilé
i pro venkovní použití.
Použití prodlužovacího kabelu, jež
je vhodný pro použití venku, snižuje riziko zásahu
elektrickým proudem.
f
Pokud se nelze vyhnout provozu elektronářadí ve
vlhkém prostředí, použijte proudový chránič.
Nasazení
proudového chrániče snižuje riziko zásahu elektrickým
proudem.
Bezpečnost osob
f
Buďte pozorní, dávejte pozor na to, co děláte a přistupujte
k práci s elektronářadím rozumně. Nepoužívejte žádné
elektronářadí pokud jste unaveni nebo pod vlivem drog,
alkoholu nebo léků.
Moment nepozornosti při použití
elektronářadí může vést k vážným poraněním.
f
Noste osobní ochranné pomůcky a vždy ochranné
brýle.
Nošení osobních ochranných pomůcek jako maska
proti prachu, bezpečnostní obuv s protiskluzovou pod-
rážkou, ochranná přilba nebo sluchátka, podle druhu
nasazení elektronářadí, snižují riziko poranění.
f
Zabraňte neúmyslnému uvedení do provozu.
Přesvědčte se, že je elektronářadí vypnuté dříve než jej
uchopíte, ponesete či připojíte na zdroj proudu a/nebo
akumulátor.
Máte-li při nošení elektronářadí prst na
spínači nebo pokud stroj připojíte ke zdroji proudu
zapnutý, pak to může vést k úrazům.
f
Než elektronářadí zapnete, odstraňte seřizovací
nástroje nebo šroubováky.
Nástroj nebo klíč, který se
nachází v otáčivém dílu stroje, může vést k poranění.
f
Vyvarujte se abnormálního držení těla. Zajistěte si
bezpečný postoj a udržujte vždy rovnováhu.
Tím můžete
elektronářadí v neočekávaných situacích lépe kontrolovat.
f
Noste vhodný oděv. Nenoste žádný volný oděv nebo
šperky. Vlasy, oděv a rukavice udržujte daleko od
pohybujících se dílů.
Volný oděv, šperky nebo dlouhé
vlasy mohou být zachyceny pohybujícími se díly.
f
Lze-li namontovat odsávací či zachycující přípravky,
přesvědčte se, že jsou připojeny a správně použity.
Použití odsávání prachu může snížit ohrožení prachem.
Svědomité zacházení a používání elektronářadí
f
Stroj nepřetěžujte. Pro svou práci použijte k tomu
určené elektronářadí.
S vhodným elektronářadím budete
pracovat v udané oblasti výkonu lépe a bezpečněji.
f
Nepoužívejte žádné elektronářadí, jehož spínač je
vadný.
Elektronářadí, které nelze zapnout či vypnout je
nebezpečné a musí se opravit.
f
Než provedete seřízení stroje, výměnu dílů
příslušenství nebo stroj odložíte, vytáhněte zástrčku
ze zásuvky a/nebo odstraňte akumulátor.
Toto
preventivní opatření zabrání neúmyslnému zapnutí
elektronářadí.
f
Uchovávejte nepoužívané elektronářadí mimo dosah
dětí. Nenechte stroj používat osobám, které se strojem
nejsou seznámeny nebo nečetly tyto pokyny.
Elektronářadí je nebezpečné, je-li používáno nezkušenými
osobami.
f
Pečujte o elektronářadí svědomitě. Zkontrolujte, zda
pohyblivé díly stroje bezvadně fungují a nevzpřičují se,
zda díly nejsou zlomené nebo poškozené tak, že je
omezena funkce elektronářadí. Poškozené díly nechte
před nasazením stroje opravit.
Mnoho úrazů má příčinu
ve špatně udržovaném elektronářadí.
f
Řezné nástroje udržujte ostré a čisté.
Pečlivě
ošetřované řezné nástroje s ostrými řeznými hranami se
méně vzpřičují a dají se lehčeji vést.
f
Používejte elektronářadí, příslušenství, nasazovací
nástroje apod. podle těchto pokynů. Respektujte
přitom pracovní podmínky a prováděnou činnost.
Použití elektronářadí pro jiné než určující použití může vést
k nebezpečným situacím.
Servis
f
Nechte Vaše elektronářadí opravit pouze
kvalifikovaným odborným personálem a pouze s
originálními náhradními díly.
Tím bude zajištěno, že
bezpečnost stroje zůstane zachována.
Bezpečnostní upozornění pro hoblíky
f
Než elektronářadí odložíte, vyčkejte stavu klidu
nožové hřídele.
Volně položená rotující nožová hřídel se
může zaseknout do povrchu a vést ke ztrátě kontroly a též
k těžkým poraněním.
f
Držte elektronářadí jen na izolovaných plochách
rukojetí, poněvadž nožová hřídel může zasáhnout
vlastní síťový kabel.
Kontakt s elektrickým vedením pod
napětím může uvést pod napětí i kovové díly stroje a vést k
zásahu elektrickým proudem.
f
Obrobek upevněte a zajistěte pomocí svěrek či jiným
způsobem na stabilním podkladu.
Když držíte obrobek
jenom rukou nebo proti Vašemu tělu, zůstává nestabilní,
což může vést ke ztrátě kontroly.
f
Použijte vhodné detekční přístroje na vyhledání
skrytých rozvodných vedení nebo kontaktujte místní
dodavatelskou společnost.
Kontakt s elektrickým
vedením může vést k požáru a úderu elektrickým proudem.
Poškození vedení plynu může vést k výbuchu. Proniknutí
do vodovodního potrubí způsobí věcné škody nebo může
způsobit úder elektrickým proudem.
f
Nesahejte rukama do výfuku třísek.
Můžete se poranit o
rotující díly.
f
Elektronářadí veďte proti obrobku pouze zapnuté.
Jinak existuje nebezpečí zpětného rázu, pokud se
nasazený nástroj v obrobku vzpříčí.
f
Při práci držte hoblík vždy tak, aby patka hoblíku
plochou přiléhala na obrobek.
Jinak se může hoblík
zpříčit a vést k poraněním.
f
Nikdy nehoblujte přes kovové předměty, hřebíky nebo
šrouby.
Nože a nožová hřídel se mohou poškodit a vést ke
zvýšeným vibracím.
OBJ_DOKU-27752-001.fm Page 75 Thursday, September 8, 2011 9:58 AM
76
| Česky
2 609 140 740 | (8.9.11)
Bosch Power Tools
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a
pokyny.
Zanedbání při dodržování varovných
upozornění a pokynů mohou mít za následek
úraz elektrickým proudem, požár a/nebo
těžká poranění.
Vyklopte prosím odklápěcí stranu se zobrazením stroje a
nechte tuto stranu během čtení návodu k obsluze otevřenou.
Určené použití
Elektronářadí je určeno k hoblování dřevěných materiálů na
pevné podložce jako např. trámů a prken. Hodí se i ke srážení
hran a k drážkování.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení
elektronářadí na grafické straně.
1
Stupnice hloubky třísky
2
Otočný knoflík pro nastavení hloubky třísky (izolovaná
plocha rukojeti)
3
Výfuk třísek
4
Blokování zapnutí spínače
5
Spínač
6
Patka hoblíku
7
V-drážky
8
Rukojeť (izolovaná plocha rukojeti)
9
Nožová hlava
10
Upínací prvek hoblovacího nože
11
Upevňovací šroub hoblovacího nože
12
Hoblovací nůž HM/TC
13
Klíč na vnitřní šestihrany
14
Odsávací hadice (
Ø
35 mm)*
15
Sáček na prach/třísky*
16
Parkovací botka
17
Podélný doraz
18
Stupnice šířky drážky
19
Zajišťovací matice pro nastavení šířky drážky
20
Upevňovací šroub podélného/úhlového dorazu
21
Úhlový doraz*
22
Zajišťovací matice pro nastavení úhlu
23
Upevňovací šroub dorazu hloubky drážky
24
Doraz hloubky drážky*
*Zobrazené nebo popsané příslušenství nepatří k standardnímu
obsahu dodávky. Kompletní příslušenství naleznete v našem
programu příslušenství.
Technická data
Informace o hluku a vibracích
Naměřené hodnoty hluku zjištěny podle EN 60745.
Hodnocená hladina hluku stroje A činí typicky: hladina
akustického tlaku 84 dB(A); hladina akustického výkonu
95 dB(A). Nepřesnost K=3 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a
h
(vektorový součet tří os) a
nepřesnost K stanoveny podle EN 60745:
a
h
=8 m/s
2
, K=1,5 m/s
2
.
V těchto pokynech uvedená úroveň vibrací byla změřena
podle měřících metod normovaných v EN 60745 a může být
použita pro vzájemné porovnání elektronářadí. Hodí se i pro
předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití
elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro
jiná použití, s odlišnými nasazovacími nástroji nebo s
nedostatečnou údržbou, může se úroveň vibrací lišit. To může
zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny
i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není
nasazen. To může zatíženi vibracemi po celou pracovní dobu
zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně
obsluhy před účinky vibrací jako např.: údržba elektronářadí a
nasazovacích nástrojů, udržování teplých rukou, organizace
pracovních procesů.
Prohlášení o shodě
Prohlašujeme v plné naší zodpovědnosti, že v odstavci
„
Technická data
“
popsaný výrobek je v souladu s
následujícími normami nebo normativními dokumenty:
EN 60745 podle ustanovení směrnic 2011/65/EU,
2004/108/ES, 2006/42/ES.
Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Hoblík
GHO 15-82
Professional
Objednací číslo
3 601 E94 0..
Jmenovitý příkon
W
600
Výstupní výkon
W
340
Otáčky naprázdno
min
-1
16000
Hloubka třísky
mm
0
–
1,5
Hloubka drážky
mm
0
–
9
Max. šířka hoblovaní
mm
82
Hmotnost podle
EPTA-Procedure 01/2003
kg
2,5
Třída ochrany
/
II
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle
země specifických provedení se mohou tyto údaje lišit.
Dbejte prosím objednacího čísla na typovém štítku
Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí se
mohou měnit.
OBJ_DOKU-27752-001.fm Page 76 Thursday, September 8, 2011 9:58 AM
Česky |
77
Bosch Power Tools
2 609 140 740 | (8.9.11)
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
07.09.2011
Montáž
f
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Výměna nástroje
f
Pozor při výměně hoblovacích nožů. Hoblovací nože
neuchopujte na řezných hranách.
Na ostrých řezných
hranách se můžete zranit.
Používejte pouze originální hoblovací nože HM/TC firmy
Bosch.
Hoblovací nůž z tvrdokovu (HM/TC) má 2 břity a lze jej obrátit.
Jsou-li obě řezné hrany tupé, musí se hoblovací nůž
12
vyměnit. Hoblovací nůž HM/TC nesmí být naostřován.
Demontáž hoblovacího nože (viz obr. A)
Pro obrácení nebo nahrazení hoblovacího nože
12
otáčejte
nožovou hlavu
9
, až stojí rovnoběžně s patkou hoblíku
6
.
n
Povolte 2 upevňovací šrouby
11
pomocí klíče na vnitřní
šestihrany
13
o ca. 1
–
2 otočení.
o
Je-li to nutné, uvolněte upínací prvek
10
lehkým úderem
pomocí vhodného nástroje, např. dřevěného klínu.
p
Pomocí kousku dřeva vysuňte hoblovací nůž
12
bokem z
nožové hlavy
9
ven.
Montáž hoblovacího nože (viz obr. B)
Díky vodící drážce hoblovacího nože je při výměně příp.
obrácení vždy zaručeno jednotné nastavení výšky.
Je-li to nutné, usazení nože v upínacím prvku
10
a hoblovací
nůž
12
očistěte.
Při namontování hoblovacího nože dbejte na to, aby
bezvadně seděl v upínacím vedení upínacího prvku
10
.
Hoblovací nůž musí být namontován a vyrovnán
souose vůči
patce hoblíku
6
. Následně utáhněte 2 upevňovací šrouby
11
pomocí klíče na vnitřní šestihrany
13
.
Upozornění:
Před uvedením do provozu zkontrolujte pevné
usazení upevňovacích šroubů
11
. Rukou protočte nožovou
hlavu
9
a zajistěte, aby se hoblovací nůž nikde nedotýkal.
Odsávání prachu/třísek
f
Prach materiálů jako olovoobsahující nátěry, některé
druhy dřeva, minerálů a kovu mohou být zdraví škodlivé.
Kontakt s prachem nebo vdechnutí mohou vyvolat
alergické reakce a/nebo onemocnění dýchacích cest
obsluhy nebo v blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na
dřevo). Materiál obsahující azbest smějí opracovávat
pouze specialisté.
–
Pokud možno používejte pro daný materiál vhodné
odsávání prachu.
–
Pečujte o dobré větrání pracovního prostoru.
–
Je doporučeno nosit ochrannou dýchací masku s
třídou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.
Pravidelně čistěte výfuk třísek
3
. Pro čištění ucpaného výfuku
třísek použijte vhodný nástroj, např. kousek dřeva, tlakový
vzduch, atd.
f
Nesahejte rukama do výfuku třísek.
Můžete se poranit o
rotující díly.
Pro zaručení optimálního odsávání vždy používejte zařízení
pro externí odsávání nebo sáček na prach/třísky.
Externí odsávání (viz obr. C)
Nastrčte odsávací hadici
14
(příslušenství) na výfuk třísek
3
.
Odsávací hadici
14
spojte s vysavačem (příslušenství).
Přehled přípojek na různé vysavače naleznete na konci tohoto
návodu.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Vlastní odsávání (viz obr. C)
Při malých pracech můžete připojit sáček na prach/třísky
(příslušenství)
15
. Hrdlo prachového sáčku nastrčte pevně
do výfuku třísek
3
. Sáček na prach/třísky
15
včas
vyprazdňujte, tím zůstane zachováno optimální pohlcování
prachu.
Provoz
Druhy provozu
Nastavení hloubky třísky
Pomocí otočného knoflíku
2
lze plynule nastavit hloubku
třísky 0
–
1,5 mm na základě stupnice hloubky třísky
1
(dělení
stupnice = 0,1 mm).
Parkovací botka (viz obr. D)
Parkovací botka
16
umožňuje odložení elektronářadí
bezprostředně po pracovním pochodu bez nebezpečí
poškození obrobku nebo hoblovacího nože. Při pracovním
pochodu se parkovací botka
16
natočí výš a uvolní zadní díl
patky hoblíku
6
.
Upozornění:
Parkovací botka
16
nesmí být demontována.
Uvedení do provozu
f
Dbejte síťového napětí! Napětí zdroje proudu musí
souhlasit s údaji na typovém štítku elektronářadí.
Elektronářadí označené 230 V smí být provozováno i
na 220 V.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_DOKU-27752-001.fm Page 77 Thursday, September 8, 2011 9:58 AM
78
| Česky
2 609 140 740 | (8.9.11)
Bosch Power Tools
Zapnutí – vypnutí
Pro
uvedení do provozu
stlačte
nejprve
blokování zapnutí
4
a
následně
stlačte spínač
5
a podržte jej stlačený.
K
vypnutí
elektronářadí spínač
5
uvolněte.
Upozornění:
Z bezpečnostních důvodů nelze spínač
5
zaaretovat, nýbrž musí zůstat během provozu neustále
stlačený.
Pracovní pokyny
Proces hoblování (viz obr. D)
Nastavte požadovanou hloubku třísky a přiložte elektronářadí
předním dílem patky hoblíku
6
na obrobek.
f
Elektronářadí veďte proti obrobku pouze zapnuté.
Jinak existuje nebezpečí zpětného rázu, pokud se
nasazený nástroj v obrobku vzpříčí.
Zapněte elektronářadí a veďte jej s rovnoměrným posuvem
přes opracovávaný povrch.
Pro docílení kvalitního povrchu pracujte jen s malým posuvem
a tlačte uprostřed na patku hoblíku.
Při opracování tvrdých materiálů, např. tvrdého dřeva, a též
při využití maximální šířky hoblování nastavte jen malé
hloubky třísky a snižte popř. posuv hoblíku.
Nadměrný posuv snižuje jakost povrchu a může vést k
rychlému ucpání výfuku třísek.
Pouze ostré hoblovací nože dávají dobrý řezný výkon a šetří
elektronářadí.
Integrovaná parkovací botka
16
umožňuje také pokračování
procesu hoblování po přerušení na libovolném místě
obrobku:
–
Nasaďte elektronářadí s dolů sklopenou parkovací botkou
na místo obrobku, jež se má dále opracovávat.
–
Elektronářadí zapněte.
–
Přemístěte přítlak na přední patku hoblíku a suňte
elektronářadí pomalu vpřed (
n
). Přitom se parkovací
botka natočí nahoru (
o
), takže zadní díl patky hoblíku
opět přiléhá na obrobek.
–
Veďte elektronářadí s rovnoměrným posuvem přes
opracovávaný povrch (
p
).
Srážení hran (viz obr. E)
V přední patce hoblíku se nacházející drážky tvaru V umožňují
rychlé a jednoduché srážení hran obrobku. Použijte
příslušnou drážku tvaru V podle požadované šířky sražení. K
tomu nasaďte hoblík V-drážkou na hranu obrobku a veďte jej
podél ní.
Hoblování s podélným/úhlovým dorazem
(viz obrázky F
–
H)
Podélný doraz
17
resp. úhlový doraz
21
namontujte pokaždé
pomocí upevňovacího šroubu
20
na elektronářadí. Podle
nasazení namontujte doraz hloubky drážky
24
pomocí
upevňovacího šroubu
23
na elektronářadí.
Povolte zajišťovací matici
19
a nastavte požadovanou šířku
drážky na stupnici
18
. Zajišťovací matici
19
opět utáhněte.
Adekvátně nastavte požadovanou hloubku drážky pomocí
dorazu hloubky drážky
24
.
Několikrát proveďte proces hoblování, až je dosaženo
požadované hloubky drážky. Hoblík veďte s bočním
přítlakem.

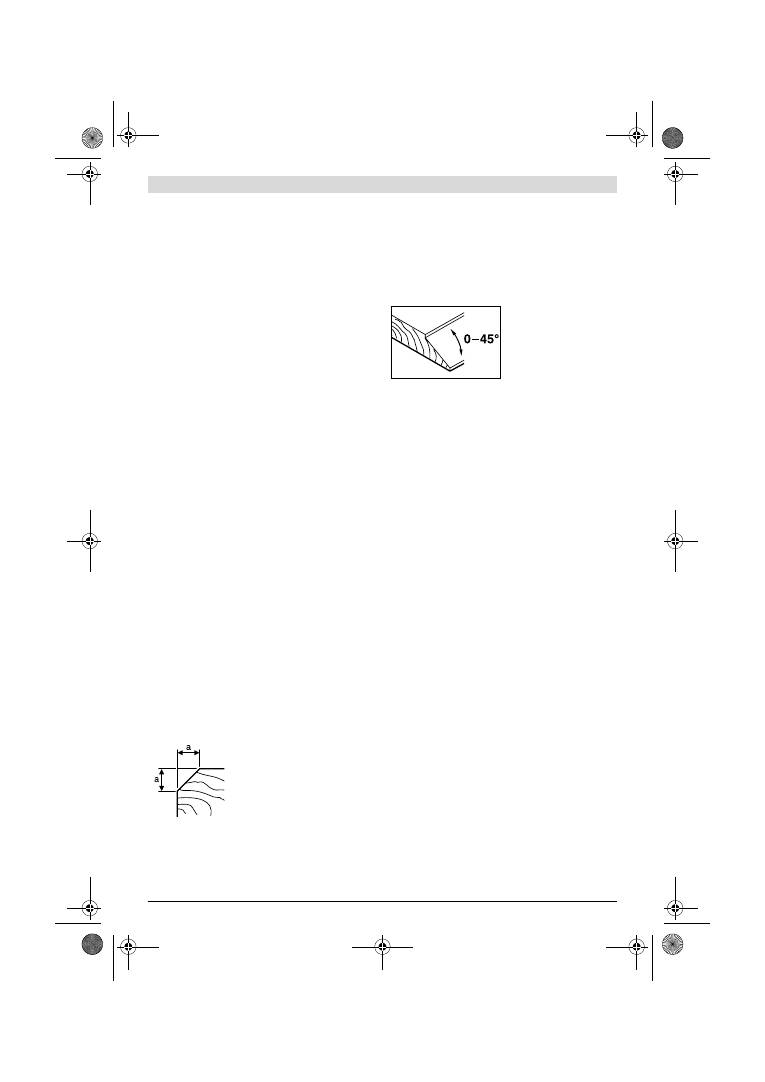

Ukosování pomocí úhlového dorazu
Při ukosování drážek a ploch
nastavte potřebný úhel úkosu
pomocí nastavení úhlu
22
.
Údržba a servis
Údržba a čištění
f
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
f
Udržujte elektronářadí a větrací otvory čisté, abyste
pracovali dobře a bezpečně.
Udržujte parkovací botku
16
volně chodící a pravidelně ji
čistěte.
Při opotřebovaných uhlících se elektronářadí automaticky
vypne. K údržbě musí být stroj zaslán do servisu, adresy viz
odstavec
„
Zákaznická a poradenská služba
“
.
Pokud dojde i přes pečlivou výrobu a náročné kontroly k
poruše stroje, svěřte provedení opravy autorizovanému
servisnímu středisku pro elektronářadí firmy Bosch.
Při všech dotazech a objednávkách náhradních dílů nezbytně
prosím uvádějte 10-místné objednací číslo podle typového
štítku elektronářadí.
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě
Vašeho výrobku a též k náhradním dílům. Technické výkresy a
informace k náhradním dílům naleznete i na:
www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách
ke koupi, používání a nastavení výrobků a příslušenství.
Czech Republic
Robert Bosch odbytová s.r.o.
Bosch Service Center PT
K Vápence 1621/16
692 01 Mikulov
Tel.: +420 (519) 305 700
Fax: +420 (519) 305 705
E-Mail: servis.naradi@cz.bosch.com
www.bosch.cz
Zpracování odpadů
Elektronářadí, příslušenství a obaly by měly být dodány k
opětovnému zhodnocení nepoškozujícímu životní prostředí.
Neodhazujte elektronářadí do domovního odpadu!
Použitá drážka
Rozměr a
(mm)
žádná
0
–
4
malá
2
–
6
střední
4
–
9
velká
6
–
10
OBJ_DOKU-27752-001.fm Page 78 Thursday, September 8, 2011 9:58 AM
