Bosch FLM-I 420-S Short Circuit Isolator: ___ _ D DD D

Tuotekuvaus FLM-I 420-S suomi

Bosch Sicherheitssysteme GmbH

F.01U.003.287 | A3 | 2008.03

17 / 36

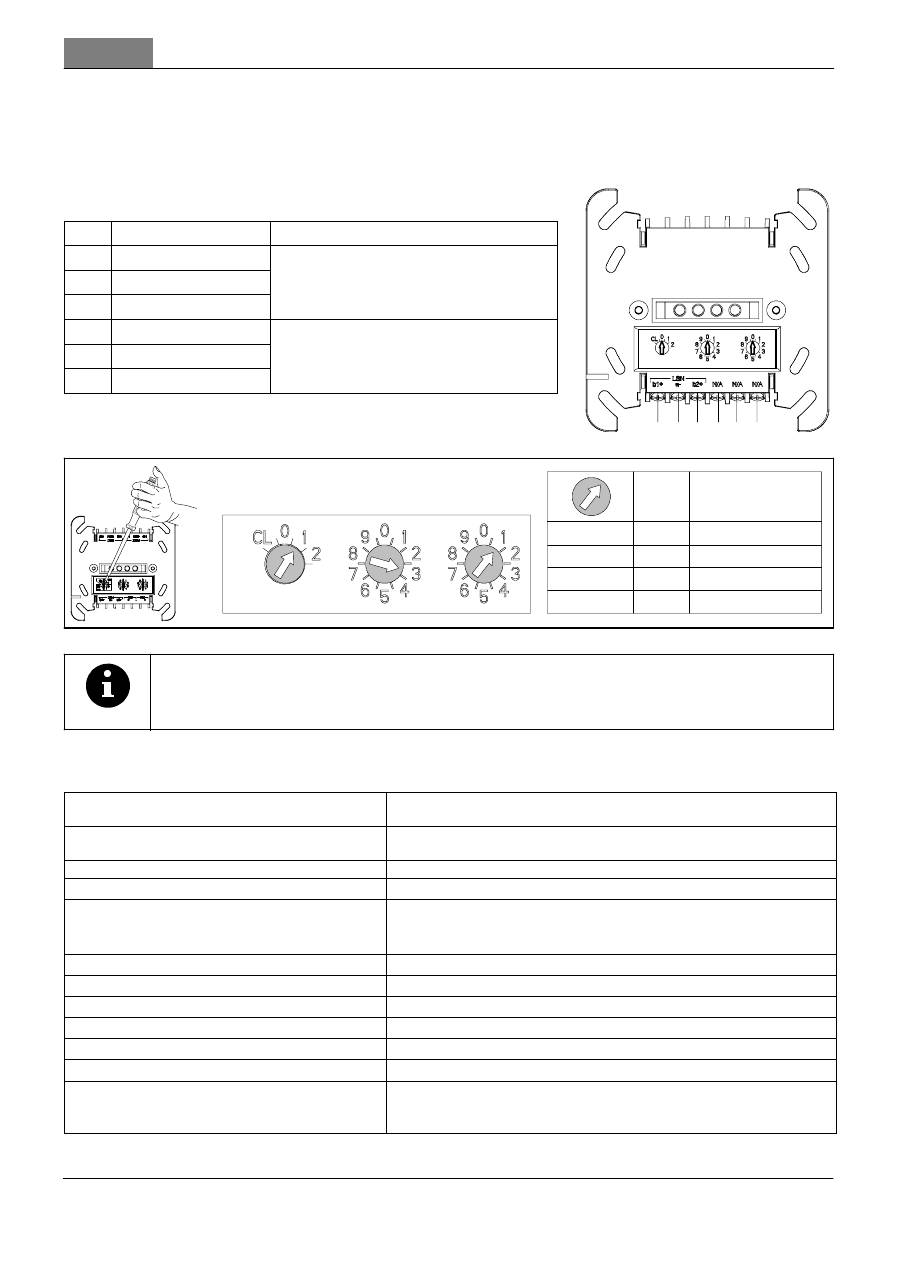

Toiminnan kuvaus

Oikosulun eristin eristää hälytysvyöhykkeet, joissa on sattunut oikosulku tai joissa sähkönsaanti on

keskeytynyt johdon rikkoutumisen tai ilmaisimen poistamisen vuoksi. Muun verkon toiminta säilyy

ennallaan.

Johdotus

Osa

Kuvaus

Liitäntä

1

b1+

2

a-

LSN

3

b2+

4

N/A

vapaita suojausliitäntöjä, joihin voi

5

N/A

vapaita suojausliitäntöjä, joihin voi

esimerkiksi liittää ulkoisen

li ä i

läh

6

N/A

lisävirtalähteen

Osoiteasetus

Tila/

X

XX

X

X

X

XX

X

CL 0 0

0 0 0

1 - 254

FPA-

5000

BZ 500 LSN

UEZ 2000 LSN

UGM 2020

255 - 299

_ _ _ _ D D D D

Tekniset tiedot

Osoiteasetus 0 0 0

Silmukka-/linjajärjestelmä LSN improved-tilassa ja auto-

maattinen osoitetila (T-tap-topologia ei mahdollista)

Osoiteasetus 1 - 254

Silmukka-/linjajärjestelmä/T-tap-topologia LSN improved-ti-

lassa ja manuaalinen osoitetila

Osoiteasetus CL 0 0

Silmukka-/linjajärjestelmä ”classic” LSN-tilassa

Tulojännite (min. - maks.)

15 V DC - 33 V DC

Virrankulutus enintään

- alustuksen aikana

- alustuksen jälkeen

(LSN-tilasta)

< 0,4 mA

< 0,25 mA

Turvallisuusluokitus IEC 60950 mukaisesti

III

Suojausluokitus IEC 60529:n mukaisesti

IP 54

Käyttölämpötilarajat

-20 °C - 50 °C

Säilytyslämpötila

-25 °C . . . 85 °C

Suhteellinen kosteus

< 96 %

Kotelon materiaali ja väri

PPO (Noryl), signaali valkoinen (RAL 9003)

Tietoverkkoliitäntämoduulin kotelon ma-

teriaali

Pinta-asennuskotelon materiaali

PPO (Noryl)

PC/ABS-seos

5 6

3 4

1 2

OHJE

Eri osoitetiloja ei saa käyttää samaan aikaan.
