03CZKV29LS35K.fm Page 22 Monday, April 9, 2001 4:48 PM
Řešení problémů
Zde jsou některá řešení problémů, které mohou ovlivnit obraz i zvuk.
Problém
Řešení
Není obraz (černá obrazovka) a není
• Zkontrolujte zapojení antény.
zvuk
• Zapojte televizor do zásuvky a stiskněte tlačítko na
čelní straně aparátu.
• Pokud na televizoru svítí indikátor , stiskněte tlačítko
TV na dálkového ovladače.
Špatný nebo žádný obraz, ale zvuk je
• Pomocí Režimu menu vstupte do “Nastavení obrazu”
dobrý
a zvolte “Reset” pro obnovení továrního nastavení.
Není obraz nebo není informační menu
• Zkontrolujte zapojení přídavného zařízení a několikrát
přídavného zařízení připojeného přes
stiskněte tlačítko na dálkovém ovladači, dokud se
Eurokonektor na zadní části televizoru
správný vstupní symbol neobjeví na obrazovce.
Dobrý obraz, ale bez zvuku.
• Stiskněte tlačítko +/- na dálkovém ovládači.
• Přesvěčte se, zda funkce “TV reproduktory“, v režimu
menu “Nastavení zvuku“, je zvolena v pozici “Zap“.
• Zkontrolujte, jsou-li sluchátka odpojeny.
Barevné pořady nejsou barevné
• Pomocí Režimu menu vstupte do “Nastavení obrazu”
a zvolte “Reset” pro obnovení továrního nastavení.
Obraz je zkreslený při změně
• Na zadní straně televizoru vypněte zařízení připojené
programu nebo při zvolení teletextu
přes 21-kolíkový Euro-konektor
Chybné zobrazování písmen a znaků
• Vstupem do nabídky Menu se dostanete až do úrovně
se projeví při sledování teletextu
nastavení “Instalace/Jazyk/Země”, zde zvolíte příslušný
jazyk a zemi, kde je televizor instalován a jejíž vysílání
televizor přijíma. Pro země kde se používají písmena a
znaky z Cyrilice a jejich název se nezobrazí v nabídce
doporučujeme použít nastavení televizoru pro Rusko.
Takto se předejdete chybnému zobrazování Cyrilichých
písmen a znaků v teletextu.
Obraz je nakloněný
•
Pomocí Režimu menu zvolte funkci “Otočení obrazu” v
režimu menu “Podrobnější nastavení” a upravte naklonění.
Šum v obrazu
• Pomocí Režimu menu zvolte funkci “AFT” v režimu
menu “Ruční Ladění” a ručně dolaďte. Tak dosáhnete
lepšího příjmu obrazu.
• Pomocí Režimu menu zvolte funkci “Redukce Šumu”
v režimu menu “Pokročilé Vybavení” a zvolte “Auto”
pro zredukování šumu v obrazu.
Při sledování kanálu kodifikovaného
• Pomocí systému menu, vstupte do režimu menu
pomocí dekodéru, který je připojený k
“Instalace“. Poté vstupte do funkce “Prodrobnější
Eurokonektoru :2/q, obraz se
nastavení“ a zvolte “Výstup AV2“ v režimu “TV“.
správně nedekóduje nebo je nestálý.
Dálkový ovládač nefunguje
• Zkontrolujte, zda je tlačítko selektoru zařízení na dálkovém
ovladači ve vhodné pozici v souladu se zařízením, které
chcete ovládat (DVD, TV nebo VCR pro video).
• Pokud DVD nebo video nelze ovládat dálkovým
ovladačem, i když je tlačítko selektoru zařízení ve správné
pozici, znovu zaveďte potřebný kód tak, jak je popsáno v
kapitole “Instalace dálkového ovládání pro DVD nebo
video” v tomto návodu k obsluze.
• Vložte nové baterie.
Indikátor dočasného vypnutí
• Obraťte se na nejbližší autorizovaný servis Sony.
televizoru (pohotovostní režim)
bliká.
Pokud se závady nepodařilo odstranit, nechte televizor prověřit oprávněným odborníkem.
Kryt NIKDY neodnímejte sami.
22
Doplňkové informace
04HUKV29LS35K.fm Page 3 Monday, April 9, 2001 4:51 PM
Bevezetés
Köszönjük, hogy ezt a Sony FD Trinitron tökéletesen sík képernyős televíziót választotta.
A televízió használata előtt figyelmesen olvassa el ezt az útmutatót és őrizze meg
jövőbeni referenciákhoz.
•
Az útmutatóban használt jelképek:
OK
•
Lehetséges kockázatok.
•
A távvezérlő árnyékolt gombjai
mutatják a különböző utasítások
•
Fontos információ.
végrehajtásához
•
Információ a funkcióról.
megnyomandó gombokat.
•
1,2...
Követendő utasítás sor.
•
Információ az utasítások eredményéről.
Tartalomjegyzék
Bevezetés
.................................................................................................................................................2
Biztonsági előírások
................................................................................................................................4
Általános leírás
A távvezérlő gombjainak általános leírása
..........................................................................................5
A televízió gombjainak általános leírása
.............................................................................................6
Üzembehelyezés
Az elemek behelyezése a távvezérlőbe
...............................................................................................6
Az antenna és a videomagnó csatlakoztatása
..................................................................................6
Első üzembehelyezés
A TV bekapcsolása és automatikus hangolás
...................................................................................7
A képernyőn megjelenő menürendszerek
Bevezetés a képernyő menürendszereibe és azok használata
.......................................................9
Útmutató a menükhöz
:
HU
Képbeállítás
..........................................................................................................................................9
Hangszabályozás
...............................................................................................................................10
Kikapcsolás időzítő
...........................................................................................................................11
Nyelv/Ország
......................................................................................................................................11
Automatikus hangolás
......................................................................................................................11
Programhelyek átrendezése
............................................................................................................12
Programnevek
....................................................................................................................................12
AV beállítás
.........................................................................................................................................12
Kézi hangolás
.....................................................................................................................................13
Zajzár
...................................................................................................................................................15
AV2 Kimenet
......................................................................................................................................15
RGB pocicionálás
..............................................................................................................................16
Képelforgatás
.....................................................................................................................................16
Teletext
...............................................................................................................................................17
Kiegészítő információ
Választható készülékek csatlakoztatása
...........................................................................................18
Választható készülékek használata
...................................................................................................19
A távvezérlő beállítása DVD-hez vagy videomagnóhoz
..................................................................20
Műszaki jellemzők
.................................................................................................................................21
Problémamegoldás
..............................................................................................................................22
Tartalomjegyzék
3
Biztonsági előírások
Energiatakarékossági és
Kizárólag 220 - 240 V -os hálózati
biztonsági okok miatt ne hagyia
váltakozó feszültséggel
a készüléket készenléti
üzemeltesse a készüleket. Ne
üzemmódban, amikor nem
csatlakoztasson túl sok készüléket
használja. Hosszabb távollét
ugyanahhoz az aljzathoz, mert a
esetén húzza ki a hálózati
csatlakozó vezetéket a fali
túterhelés tüzet okozhat.
konnektorból.
4
Biztonsági előírások
Ne dugion semmilyen tárgat a
készülekbe, mert ezzel tüzet és
áramütést okozhat.Ha a szellőző
nyíasokon keresztül bármilyen
szilárd test, vagy folyadék kerüll a
készülek belsejébe, húzza ki a
hálozaki csatlakozó vezetéket.
Azonnal ellenőriztesse
szakemberrel!
Soha ne nyissa ki a készülék hátsó
Vihaos időjárás, villámlás idején
Az áramütés és a tűz veszélyének
burkolatát. A javítást bizza
saját biztonsága érdekében
elkerülése érdekében óvja a TV
szakemberre.
ne érintse meg a készüléket,
készüléket esőtől és
ahálózati csatlakozó vezetéket
nedvességtől.
és az antennakábelt.
A készülek szellőzőnyílásait hagyja
Ne állítsa a készüléket
A tűz veszélyének elkerülése
szabadon. A megfelelő
szélsőségesen meleg, párás vagy
érdekében ne alkalmazzon a
szellőzés érdekében a készülék
poros helyre, vagy olyan helyre,
készülek közelében nyílt lángot (ne
minden oldalánál hagyjon legalább
ahol mechanikai vibrációnak lehet
égessen pl. gyertyát).
10 cm-es szabad területet.
kitéve.
A képernyőt enyhén
A hálózati csatlakozó
Ne tegyen nehéz tárgyat a hálózat
megnedvesített ruhával
kihúzásánál a cstlakozó
vezetékré, mert megsérülhet.
tisztíthatja meg.
dugót forgia meg, és ne a
Javasoljuk, hogy a felesleges
Ne használjon a tisztításhoz
vezetéket.
vezetéket csévélje fel a tv
benzint, higítót, súrolószert.
készülék hátuljan lévő tartóra.
Tisztítás előtt húzza ki a hálózati
csatlakozót a konnektorból.
A TV készüléket stabil állványra
Mozgatás előtt húzza ki a hálózat
helyezze. Ne engedje, hogy a
készülék az oldalára vagy
képernyővel előre dőljön.
i
04HUKV29LS35K.fm Page 4 Monday, April 9, 2001 4:51 PM
Ne takarja le a készülék
csatlakozót a konnektorból.
szellőzőnyílásait pl. függönnyel,
A készüléket óvatosan szállítsa,
újsággal, stb.
kerülje a zötykölődős utcákat,
óvja a készüléket ütéstől,
rázkódástól.
04HUKV29LS35K.fm Page 5 Monday, April 9, 2001 4:51 PM
A távvezérlő gombjainak általános leírása
A videomagnó vagy a DVD
A televízió ideiglenes kikapcsolása
bekapcsolása/kikapcsolása
Nyomja meg a televízió ideiglenes kikapcsolásához (a
Nyomja meg a televízióhoz
készenléti üzemmód jelző kigyullad). Nyomja meg újra a
csatlakoztatott videomagnó vagy DVD
készenléti üzemmódból (standby) való bekapcsoláshoz.
be- vagy kikapcsolásához.
Az energiamegtakarítás érdekében
Csatornaválasztás
ajánlatos a televíziót teljesen kikapcsolni,
Ha a Készülékválasztó a TV vagy VCR
ha azt nem használja.
(videomagnó) pozícióban van, nyomja
Amennyiben 15 perc elteltével
meg azokat a csatorna kiválasztásához.
nincsen televíziójel és semmilyen
Kétjegyű programszámok esetén 2,5
gombot nem nyomtak le, a televízió auto
másodpercen belül nyomja meg a
matikusan készenléti üzemmódba
második számjegyet.
(standby) kapcsol.
Információ megjelenítése a képernyőn
A bemenő forrás kiválasztása
Nyomja meg az összes utasítás
Nyomja meg egymás után többször,
képernyőn történő megjelenítéséhez.
amíg a kívánt bemenő forrás jelképe
Nyomja meg újra annak törléséhez.
megjelenik a képernyőn.
A kép üzemmód kiválasztása
a) Ha a Készülékválasztó a TV
Nyomja meg egymás után többször a kép
pozícióban van:
üzemmód kiválasztásához.
Nyomja meg az utolsó választott
csatornára való visszatéréshez (az
A hang üzemmód kiválasztása
előző csatorna legalább 5
Nyomja meg azt többször egymás után a
másodpercig kell képernyőn
hang üzemmód változtatásához.
maradjon előzőleg).
Ez a gomb csak teletext üzemmódban
b) Ha a Készülékválasztó a VCR
működik.
pozícióban van:
A TV üzemmód kiválasztása
Ha Sony videomagnót használ, a
Nyomja meg a teletext vagy a
kétjegyű programszámokhoz, pl.: 23,
videobemenet kikapcsolásához.
nyomja meg először -/-- majd ezt
követően a 2 és 3 gombokat.
a) Ha a Készülékválasztó a TV
pozícióban van:
A képernyő méret kiválasztása
•
Amikor a MENU aktivált, használja
Nyomja meg többször egymás után a
ezeket a gombokat a
képernyő méretének
menürendszerben való mozgáshoz.
változtatásához. 4:3 a megszokott
További információt a 9. oldalon, a
képhez vagy 16:9 a széles képernyő
“Bevezetés a képernyő
utánzásához
.
menürendszereibe és azok használata”
A teletext kiválasztása
HU
c. fejezetben talál.
Nyomja meg a teletext
•
Amikor a MENU nem aktivált, nyomja
megjelenítéséhez.
meg OK-t a behangolt csatornák
Rögzítőgomb
listájának megjelenítéséhez. vagy
Ha a Készülékválasztó a VCR
megnyomásával válassza ki a
pozícióban van, ezt a gombot nyomja
csatornát (televízióadót), majd ezt
meg a programok rögzítéséhez.
követően nyomja meg OK-t a
kiválasztott csatorna nézéséhez.
Készülékválasztó
Ezzel a távvezérlővel nemcsak a
b) Ha a Készülékválasztó a VCR
televíziót, hanem a DVD vagy a
(videomagnó) vagy DVD pozícióban van:
videomagnó fontosabb funkcióit is
Ezeket a gombokat használja a
irányíthajta. Kapcsolja be az irányítani
televízióhoz csatlakoztatott videomagnó
kívánt készüléket, majd ezt követően
vagy DVD fontosabb funkciónak
nyomja meg ezt a gombot többször
irányításához.
egymás után a DVD, TV vagy VCR
A menürendszer bekapcsolása
(videomagnóhoz) kiválasztásához. A
Nyomja meg a menü képernyőn való
kiválasztott pozícióban egy pillanatra
megjelenítéséhez. Nyomja meg újra
felvillan majd egy zöld fény
.
annak kikapcsolásához, a televízió
Mielőtt a távvezérlőt a DVD
normál képernyőjéhez való
vagy a videomagnó irányításához
visszantéréshez.
először használná, készülékének
Hangerő szabályozás
márkájától függően be kell azt állítsa.
Nyomja meg a televízió hangerejének
Ehhez lásd “A távvezérlő beállítása
szabályozásához.
DVD-hez vagy videomagnóhoz” c.
fejezetet a 20. oldalon.
A hang elnémítása
Nyomja meg a hang elnémításához.
Csatornaválasztás
A hang visszakapcsolásához nyomja meg
Nyomja meg az előző vagy a következő
újra.
csatorna kiválasztásához.
A televízió funkcióin kívül, minden színes gomb használható a teletexttel történő
műveletekhez is. További információt a használati utasítás “Teletext” c. fejezetében talál.
Általános leírás
5
A televízió gombjainak általános leírása
A bemenő
forrást
Nyomja meg a
kiválasztó
fedél
jelét a
gomb
csatlakozók
megjelenítéséhez
Video
bemenet
Fülhallgató bemenet
Készenléti
Bekapcsolás /
üzemmód
Kikapcsolás
(standby) jelző
gomb
Az elemek behelyezése a távvezérlőbe
Győződjön meg arról, hogy az elemeket a polaritásoknak megfelelő helyzetben helyezi be.
Óvja környezetünket! A használt elemeket az erre a célra kijelölt gyüjtőhelyen helyezze el.
Az antenna és a videomagnó csatlakoztatása
A csatlakozó vezetékek nincsenek mellékelve.
6
Általános leírás – Üzembehelyezés
A következő vagy az
előző program
kiválasztására
szolgáló gomb (a
televízió csatornákat
választja ki)
Hangerő
szabályozó
gombok
A televízió újbóli
beindítására
szolgáló gomb
S Video
bemenet
Audio
bemenet
vagy
OUT IN
A videomagnó csatlakoztatására vonatkozó további
Az eurocsatlakozóval
részleteket lásd a használati utasítás “Választható
történő csatlakoztatás
készülékek csatlakoztatása” c. fejezetében.
választható.
Vid
eomagn
ó
04HUKV29LS35K.fm Page 6 Monday, April 9, 2001 4:51 PM
A TV bekapcsolása és automatikus hangolás
A televízió első bekapcsolásakor menüsorok jelennek meg a képernyőn, melyekkel 1)
kiválaszthatja a menük nyelvét, 2) kiválaszthatja az országot, ahol a készüléket használni
kívánja, 3) a képdőlés beállítása, 4) automatikusan megkeresheti és tárolhatja az összes
rendelkezésre álló csatornát (televízióadót) és 5) megváltoztathatja a csatornák
(televízióadók) képernyőn való megjelenésének sorrendjét.
Mindazonáltal, ha a jövőben ezen beállítások bármelyikét módosítani kívánja, azt a
megfelelő opciójának kiválasztásával teheti (Beállítás menü) vagy a televízió újraindító
gombjának megnyomásával.
1
Csatlakoztassa a televízió csatlakozóját a hálózati
aljzatba (220-240 V váltakozó feszültség, 50Hz). A
bekapcsoláshoz nyomja meg a televízió előlapjának
bekapcsolás/kikapcsolás
gombját.
A gomb első megnyomásakor a
Language
(Nyelv) menü
automatikusan megjelenik a képernyőn.
2
Nyomja meg a távvezérlő vagy gombját a nyelv
kiválasztásához, majd ezt követően nyomja meg az
OK
gombot a választás megerősítésére. Ettől kezdve
minden menü a választott nyelven jelenik meg.
3
A képernyőn automatikusan megjelenik az
Ország
menü. Nyomja meg a vagy gombot, majd ezt
HU
követően nyomja meg az
OK
gombot a választás
megerősítésére.
•
Amennyiben a listán nem jelenik meg azon
ország, ahol a televíziót használni fogja, válassza
“-“-t az ország helyett.
•
Annak érdekében, hogy a cirill betük helyesen
jelenjenek meg a képernyőn, az országok
listájából válassza Oroszországot (Russia), ha a
lista nem tartalmazza az Őn hazáját.
4
A földmágnesesség következtében előfordulhat, hogy a
kép ferdén jelenik meg. Szükség esetén a
Képelforgatás
lehetővé teszi a kép beállítását.
a)
Ha nem szükséges, nyomja meg vagy a
nem
szükséges
kiválasztásához, majd nyomja meg az
OK
-t.
b)
Ha szükséges, nyomja meg a vagy a
beállítás
kiválasztásához, majd nyomja meg az
OK
-t. Ezt
követően nyomja meg vagy a képdőlés –5 és
+5 közötti beállításához. Végezetül nyomja meg az
OK
-t a rögzítéshez.
Első üzembehelyezés
7
Language
i
4
Svenska
Norsk
English
OK
Nederlands
Français
Italiano
i
$
Select Language:
OK
Ország
i
4
Sverige
Norge
-
OK
Italia
Deutschland
Österreich
i
$
Ország kivál:
OK
Ha a kép ferde, kérjük
állítsa be a kellő pozíciót.
nem szükséges
OK
beállítás
OK
04HUKV29LS35K.fm Page 7 Monday, April 9, 2001 4:51 PM
folytatódik…
5 Az Automatikus hangolás menü megjelenik a képernyőn.
Nyomja meg az OK gombot az Igen
kiválasztásához.
6 A televízió elkezdi automatikusan hangolni és rögzíteni az
összes rendelkezésre álló csatornát (televízióadót).
Ez a művelet eltarthat néhány percig. Legyen
türelemmel és ne nyomjon meg egyetlen gombot
sem a hangolás folyamata alatt, mivel ellenkező
esetben a folyamat nem fejeződik be.
Ha a televízió nem talált egyetlen csatornát
(televízióadót) sem az automatikus hangolás
végrehajtása után, a képernyőn megjelenik egy
üzenet, mely kéri, hogy csatlakoztassa az antennát.
Kérjük csatlakoztassa azt úgy, ahogyan a kezelési
útmutató 6. oldalán le van írva, majd nyomja meg az
OK-t. Az automatikus hangolás újból megindul.
7 Miután a televízió hangolta és rögzítette az összes
csatornát (televízióadót), a képernyőn
automatikusan megjelenik a Programhely-
átrendezés menü, hogy megváltoztathassa a
csatornák képernyőn történő megjelenésének
sorrendjét.
a) Ha nem kívánja a csatornák sorrendjét
megváltoztatni, menjen a 8. lépéshez.
b) Ha meg kívánja változtatni a csatornák sorrendjét:
1 Nyomja meg a vagy a gombot a
programszám kiválasztásához a csatornával
(televízióadó), melynek helyét meg kívánja
változtatni, majd ezt követően nyomja meg a .
2 Nyomja meg a vagy a az új programszám
kiválasztásához, melyen a kiválasztott csatornát
(televízióadót) rögzíteni kívánja, majd nyomja meg
a .
3 Ismételje meg a b1) és b2) lépést egyéb televíziócsatornák
újbóli átrendezéséhez.
8 Nyomja meg a MENU gombot a normális televízióképhez való
visszatéréshez.
A televízió működésre kész.
8
Első üzembehelyezés
Szeretné elindítani az
automatikus hangolást?
Igen
Nem
OK
OK
Automatikus hangolás
Hangolás:
01
Rendszer:
B/G
Csatorna:
C21
Keresés...
Csatorna nem található.
Csatlakoztassa az antennát.
OK
Megerősít
OK
Programhely-átrendezés
Hangolás:
01 TVE
02 TVE2
03 TV3
04 C33
OK
05 C27
06 C58
Csatorna választása:
OK
Kilépés:
MENU
Programhely-átrendezés
Hangolás:
01 TVE
02 TVE2
03 TV3
04 C33
OK
05 C27
06 C58 05 C27
Új programhely vál.:
OK
Kilépés:
MENU
04HUKV29LS35K.fm Page 8 Monday, April 9, 2001 4:51 PM
MENU
Bevezetés a képernyő menürendszereibe és azok használata
Ez a televízió egy a képernyőn megjelenő menürendszert alkalmaz a különböző
műveletekben való eligazodáshoz. Használja a távvezérlő következő gombjait a
menükben történő mozgáshoz:
MENU
1 Nyomja meg a MENU gombot, hogy a menü első szintje megjelenjen a
képernyőn.
2 • A kívánt menü vagy opció kiemeléséhez nyomja meg vagy .
• A választott menübe vagy opcióba történő belépéshez nyomja meg .
• A menübe vagy az előző opcióhoz való visszatéréshez nyomja meg .
• A választott opció beállításainak módosításához nyomja meg
//vagy .
• Választásának megerősítésére és rögzítésére nyomja meg az OK
gombot.
3 Nyomja meg a MENU gombot a normális televízióképhez való
MENU
visszatéréshez.
Útmutató a menükhöz
1. szint 2. szint 3. szint / funkció
HU
KÉPBEÁLLÍTÁS
Képbeállítás
Képbeállítás
Üzemmód: Egyéni
Üzemmód: Egyéni
A “Képbeállítás” menü a kép beállításainak
Kontraszt
Kontraszt
Fényerő
Fényerő
Színtelítetség
Színtelítetség
módosítását teszi lehetővé.
Képélesség
Képélesség
Színárnyalat
Színárnyalat
Törlés
Törlés
Ehhez az Ön által módosítani kívánt opció
OK
OK
kiválasztása után, nyomja meg a . Ezt
követően többször egymás után nyomja meg a
//vagy a beállítás
módosításához, majd végezetül nyomja meg az
OK-t a rögzítéshez.
Ez a menü szintén lehetővé teszi a kép
üzemmód módosítását az Ön által nézett
program típusának megfelelően:
Egyéni (egyéni ízléshez).
Élő (élő televíziós közvetítéseknél, DVD és
Digital Set Top Box vevőegységnél)
Mozi (filmekhez)
• A Fényerő, a Színtelítettség és a Képélesség csak akkor módosítható ha az Egyéni-ben
kiválasztotta a képernyő üzemmódot.
• A Színárnyalat csak az NTSC színrendszerhez áll rendelkezésre (pl.: USA videokazetták).
• A gyárilag beállított képbeállítások visszaállításához válassza ki a Törlés-t majd nyomja meg az
OK-t.
folytatódik...
A képernyőn megjelenő menürendszerek
9
OK
04HUKV29LS35K.fm Page 9 Monday, April 9, 2001 4:51 PM
04HUKV29LS35K.fm Page 10 Monday, April 9, 2001 4:51 PM
1. szint 2. szint 3. szint / funkció
Képbeállítás
HANGSZABÁLYOZÁS
Üzemmód: Egyéni
Kontraszt
A “Hangszabályozás” menü lehetővé teszi a
Fényerő
Színtelítetség
hangbeállítások módosítását.
Képélesség
Színárnyalat
Törlés
Ehhez, a módosítani kívánt opció kiválasztása
OK
után, nyomja meg a gombot. Ezt követően
nyomja meg többször egymás után a /
Hangszabályozás
Hangszabályozás
/ vagy a beállítás módosításához,
Üzemmód: Egyéni
Üzemmód: Egyéni
Magas hangszín
Magas hangszín
majd végezetül nyomja meg az OK-t a
Mély hangszín
Mély hangszín
Balansz
Balansz
Törlés
Törlés
rögzítéshez.
Kettős hang: Mono
Kettős hang: Mono
Részletes beállítás
Részletes beállítás
OK
OK
Ez a menü két almenüvel rendelkezik:
Üzemmód Egyéni (egyéni beállításokhoz).
Rock
Pop
Jazz
Részletes beállítás: Dolby* Virtual: Ki: Normális.
Be: A “Dolby Pro Logic Surround”
hangját utánozza.
Auto hangerőszab: Ki: A hangerő a sugárzott jel
függvényében változik.
Be: A hangerő a sugárzott jeltől
függetlenül ugyanaz marad (pl.:
hírdetések).
TV hangszóró: Ki: A hang a TV hátsó részén lévő
audio kimenetbe csatlakoztatott
külső erősítőről jön.
Be: A hang a televízió hangszóróiból
jön.
• A Magas hangszín és Mély hangszín csak akkor módosíthatók, ha a hang üzemmódban
kiválasztotta a Egyéni-t.
• A gyári hangbeállítások visszaállításához válassza Törlés-t, majd nyomja meg OK-t.
• Kétnyelvű adások esetén válassza a Kettős hang opciót, majd állítsa azt A-ra az 1.
hangcsatornához, B-re a második hangcsatornához vagy Mono-ra a monocsatornához ha az
rendelkezésre áll. Sztereóadás esetén választhat Stereo vagy Mono között.
• Ha fülhallgatón keresztül hallgatja a televíziót, a “Dolby Virtual” opció automatikusan “Ki”
helyzetre vált.
• Ha az “Be”-ban beállítja a “Dolby Virtual”-t, az “Auto hangerőszab” automatikusan “Ki”
pozícióba kapcsol és fordítva.
*
Ezt a televíziót a “Dolby Surround” hangeffektus kiadásához tervezték, mely 4 hangszóró
hangját utánozza a televízió két hangszórójával. Ez csak akkor lehetséges, ha az adó audio
jele “Dolby Surround”.
Ezenkívül még javíthatja a hangeffektust egy külső erősítő csatlakoztatásával. További
információt a 19. oldalon, a “Külső audio készülék csatlakoztatása” c. fejezetben talál.
*
Gyártva a Dolby Laboratories szabadalmi engedélye alapján. “Dolby”, “Pro Logic” és a
dupla D jelkép, a Dolby Laboratories védjegye.
folytatódik…
10
A képernyőn megjelenő menürendszerek
04HUKV29LS35K.fm Page 11 Monday, April 9, 2001 4:51 PM
1. szint 2. szint 3. szint / funkció
Képbeállítás
KIKAPCSOLÁS IDŐZÍTŐ
Üzemmód: Egyéni
Kontraszt
Az “Időzítő” menün belüli “Kikapcs. Időzítő”
Fényerő
Színtelítetség
Képélesség
opció lehetővé teszi egy olyan időtartam
Színárnyalat
Törlés
kiválasztását, melynek elteltével a televízió
OK
automatikusan készenléti üzemmódba
(standby) kapcsol.
Időzítő
Időzítő
Ehhez az opció kiválasztása után nyomja meg
Kikapcs. időzítő:
Ki
Kikapcs. időzítő:
Ki
. Ezt követően nyomja meg vagy az
időtartam kiválasztásához (legfeljebb 4 óra),
majd végezetül nyomja meg az OK-t ennek
OK
OK
rögzítéséhez.
• Ha meg kívánja tekinteni a kikapcsolásig fennmaradó időt miközben a televíziót nézi, nyomja
meg a gombot
• Egy perccel a televízió készenléti üzemmódba kapcsolása előtt a fennmaradó idő megjelenik
a képernyőn.
Képbeállítás
NYELV/ ORSZÁG
Üzemmód: Egyéni
Kontraszt
A “Beállítás” menün belüli “Nyelv/ Ország”
Fényerő
Színtelítetség
Képélesség
opció lehetővé teszi a képernyőn megjelenő
Színárnyalat
Törlés
menük nyelvének kiválasztását. Lehetővé teszi
OK
azon ország kiválasztását is, ahol a televíziót
használni kívánja.
Beállítás
Beállítás
Ehhez az opció kiválasztása után nyomja meg
Nyelv/Ország
Nyelv/Ország
Automatikus hangolás
Automatikus hangolás
, majd ezt követően járjon el a “A TV
Programhely-átrendezés
Programhely-átrendezés
Programnevek
Programnevek
bekapcsolása és automatikus hangolás” c.
AV beállítás
AV beállítás
Kézi hangolás
Kézi hangolás
Részlet beállítása
fejezet 2. és 3. lépéseiben leírtak szerint.
Részlet beállítása
OK
OK
HU
Képbeállítás
AUTOMATIKUS HANGOLÁS
Üzemmód: Egyéni
Kontraszt
A “Beállítás” menün belüli “Automatikus
Fényerő
Színtelítetség
hangolás” opció lehetővé teszi, hogy a
Képélesség
Színárnyalat
Törlés
televízió az összes rendelkezésre álló csatornát
OK
(televízióadót) megkeresse és elraktározza.
Ehhez az opció kiválasztása után nyomja meg
, majd ezt követően járjon el a “A TV
Beállítás
Beállítás
Nyelv/Ország
Nyelv/Ország
bekapcsolása és automatikus hangolás” c.
Automatikus hangolás
Automatikus hangolás
Programhely-átrendezés
Programhely-átrendezés
fejezet 5. és 6. lépéseiben leírtak szerint.
Programnevek
Programnevek
AV beállítás
AV beállítás
Kézi hangolás
Kézi hangolás
Részlet beállítása
Részlet beállítása
OK
OK
folytatódik...
A képernyőn megjelenő menürendszerek
11
04HUKV29LS35K.fm Page 12 Monday, April 9, 2001 4:51 PM
1. szint 2. szint 3. szint / funkció
Képbeállítás
PROGRAMHELYEK ÁTRENDEZÉSE
Üzemmód: Egyéni
Kontraszt
Fényerő
A “Beállítás” menün belüli “Programhely-
Színtelítetség
Képélesség
átrendezés” opció lehetővé teszi a csatornák
Színárnyalat
Törlés
(televízióadók) televízión való megjelenési
OK
sorrendjének megváltoztatását.
Ehhez az opció kiválasztása után nyomja meg
Beállítás
Beállítás
, majd ezt követően járjon el a “A TV
Nyelv/Ország
Nyelv/Ország
Automatikus hangolás
Automatikus hangolás
bekapcsolása és automatikus hangolás” c.
Programhely-átrendezés
Programhely-átrendezés
Programnevek
Programnevek
fejezet 7. b) lépésében leírtak szerint.
AV beállítás
AV beállítás
Kézi hangolás
Kézi hangolás
Részlet beállítása
Részlet beállítása
OK
OK
Képbeállítás
PROGRAMNEVEK
Üzemmód: Egyéni
Kontraszt
A “Beállítás” menün belüli “Programnevek”
Fényerő
Színtelítetség
opció lehetővé teszi, hogy egy legfeljebb öt
Képélesség
Színárnyalat
Törlés
karakterből álló névvel lásson el egy csatornát.
OK
Ehhez:
1 Az opció kiválasztása után nyomja meg ,
majd ezt követően nyomja meg * vagy * az
Beállítás
Beállítás
elnevezni kívánt csatorna számának
Nyelv/Ország
Nyelv/Ország
Automatikus hangolás
Automatikus hangolás
kiválasztásához.
Programhely-átrendezés
Programhely-átrendezés
Programnevek
Programnevek
AV beállítás
AV beállítás
2 Nyomja meg . A Címke oszlop első
Kézi hangolás
Kézi hangolás
Részlet beállítása
Részlet beállítása
elemének kiemelésével nyomja meg vagy
OK
OK
egy betű, szám kiválasztásához vagy “-“
egy üres hely kiválasztásához, majd ezt
követően nyomja meg a karakter
megerősítéséhez. A többi négy karaktert
ugyanígy válassza ki. Végezetül nyomja meg
OK-t a rögzítéshez.
Képbeállítás
AV BEÁLLÍTÁS
Üzemmód: Egyéni
Kontraszt
A “Beállítás” menün belüli “AV beállítás” opció
Fényerő
Színtelítetség
lehetővé teszi, hogy elnevezzen egy, a
Képélesség
Színárnyalat
televízióhoz csatlakoztatott külső készüléket.
Törlés
OK
Ehhez:
1 Az opció kiválasztása után nyomja meg ,
majd ezt követően nyomja meg vagy
Beállítás
Beállítás
az elnevezni kívánt bemeneti forrás
Nyelv/Ország
Nyelv/Ország
Automatikus hangolás
Automatikus hangolás
kiválasztásához (AV1 vagy AV2 a televízió
Programhely-átrendezés
Programhely-átrendezés
Programnevek
Programnevek
AV beállítás
hátsó részén lévő eurocsatlakozókhoz
AV beállítás
Kézi hangolás
Kézi hangolás
Részlet beállítása
Részlet beállítása
csatlakoztatott választható készülékekhez
OK
OK
és AV3 az elülső aljzatokhoz). Ezt követően
nyomja meg .
2 A “Címke” oszlopban automatikusan
megjelenik egy előre meghatározott címke:
a) Ha az előre meghatározott hat címke
(CABLE, GAME, CAM, DVD, VIDEO vagy
SAT) valamelyikét akarja használni,
nyomja meg vagy annak
kiválasztásához, majd végezetül nyomja
meg OK-t a rögzítéshez.
b) Ha saját címkét akar készíteni, válassza
Módosít-t és nyomja meg . Ezt
követően, az első elem kiemelésével,
nyomja meg vagy egy betű, szám
kiválasztásához vagy “-“ egy üres hely
kiválasztásához, majd ezt követően
nyomja meg a karakter
megerősítéséhez. A többi négy karaktert
ugyanígy válassza ki, majd végezetül
nyomja meg OK-t a rögzítéshez.
12
A képernyőn megjelenő menürendszerek
folytatódik...
04HUKV29LS35K.fm Page 13 Monday, April 9, 2001 4:51 PM
1. szint 2. szint 3. szint / funkció
Képbeállítás
KÉZI HANGOLÁS
Üzemmód: Egyéni
Kontraszt
Fényerő
A “Beállítás” menün belüli “Kézi hangolás”
Színtelítetség
Képélesség
opció lehetővé teszi
Színárnyalat
Törlés
a) A csatornák (televízióadók) egyenkénti és a
OK
kívánt sorrendben történő beállítását
valamint egy videobemenet beállítását.
Beállítás
Beállítás
Ehhez:
Nyelv/Ország
Nyelv/Ország
Automatikus hangolás
Automatikus hangolás
Programhely-átrendezés
Programhely-átrendezés
1 A “Kézi hangolás” opció kiválasztása után
Programnevek
Programnevek
AV beállítás
AV beállítás
Kézi hangolás
Kézi hangolás
nyomja meg . A “Hangolás” opció
Részlet beállítása
Részlet beállítása
kiemelésével nyomja meg , majd ezt
OK
OK
követően nyomja meg vagy a
programszám (hely) kiválasztásához, melyen
a televízióadót vagy videocsatornát beállítani
kívánja (a videocsatornához ajánlatos a “0”
program kiválasztása). Nyomja meg .
2 A következő opció attól függően jelenik
meg, hogy az “Nyelv/Ország” menüben
melyik országot választotta.
A Rendszer opció kiválasztása után nyomja
meg , majd ezt követően nyomja meg
vagy a televízió sugárzási rendszerének
kiválasztásához (B/G Nyugat-Európában
vagy D/ K Kelet-Európában). Nyomja
meg .
3 A Csatorna opció kiválasztása után nyomja
meg , majd ezt követően nyomja meg
vagy a csatorna típusának
kiválasztásához (“C” földi csatornákhoz vagy
“S” kábelcsatornákhoz). Nyomja meg .
Ezt követően nyomja meg a számgombokat
a televízióadó csatorna vagy a videocsatorna
HU
jel számának közvetlen beviteléhez. Ha nem
ismeri a csatornaszámot, nyomja meg
vagy annak megkereséséhez. Amikor a
rögzíteni kívánt csatornát megtalálta, nyomja
meg az OK-t kétszer.
Ismételje meg ezeket a lépéseket további
csatornák beállításához és rögzítéséhez.
b) Csatornák elnevezése legfeljebb öt
karakterből álló névvel.
Ehhez a Hangolás opció kiemelésével
nyomja meg a PROG +/ - az elnevezni kívánt
program számának megjelenéséig. Amikor
ez megjelenik a képernyőn, válassza a
Címke opciót, majd ezt követően nyomja
meg . Nyomja meg vagy egy betű,
szám vagy “-“ egy betűköz kiválasztásához,
majd nyomja meg a karakter
megerősítéséhez. A további négy karaktert
ugyanilyen módon válassza ki. Az összes
karakter kiválasztása után nyomja meg
kétszer az OK-t a rögzítéshez.
folytatódik...
A képernyőn megjelenő menürendszerek
13
c) Annak ellenére, hogy az automatikus
finomhangolás (AFT) mindig be van kapcsolva,
azt kézileg is be tudja állítani a jobb képvétel
érdekében, amennyiben a kép torzítva jelenik
meg.
Ehhez, azon csatorna (televízióadó) nézése
közben, melyen a finomhangolást el kívánja
végezni, válassza ki az AFT opciót, majd ezt
követően nyomja meg . Nyomja meg
vagy a csatornafrekvencia szintjének
beállításához –15 és +15 között. Végezetül
nyomja meg kétszer az OK-t a rögzítéshez.
d) A nem kívánt programakhelyek kihagyása a
PROG +/ - gombokkal történő kiválasztáskor
való átugrással.
Ehhez a Hangolás opció kiemelésével nyomja
meg a PROG +/ - a kihagyni kívánt program
számának megjelenéséig. Amikor ez
megjelenik a képernyőn, válassza az Ugrás
opciót, majd ezt követően nyomja meg .
Nyomja meg vagy az Igen
kiválasztásához, majd végezetül
nyomja meg kétszer az OK-t a rögzítéshez.
Ha a későbbiekben ezt a funkciót törölni
kívánja, válassza újból a “Nem”-et az “Igen”
helyett.
e) Ez az opció lehetővé teszi, hogy megfelelően
láthasson és rögzíthessen egy kódolt
csatornáról, amikor egy, az:2/
eurocsatlakozóhoz csatlakoztatott dekódert
használ vagy az említett eurocsatlakozóhoz
csatlakoztatott videomagnón keresztül.
A következő opció attól függően jelenik
meg, hogy az “Nyelv/Ország” menüben
melyik országot választotta.
Ehhez válassza ki a Dekóder opciót és nyomja
meg . Ezt követően nyomja
meg vagy a Be kiválasztásához.
Végezetül nyomja meg kétszer OK-t annak
rögzítéséhez.
Ha a későbbiekban törölni akarja ezt a funkciót,
válassza újból a “Ki”-t “Be” helyett.
folytatódik...
14
A képernyőn megjelenő menürendszerek
S
04HUKV29LS35K.fm Page 14 Monday, April 9, 2001 4:51 PM
1. szint 2. szint 3. szint / funkció
Képbeállítás
Üzemmód: Egyéni
Kontraszt
Fényerő
Színtelítetség
Képélesség
Színárnyalat
Törlés
OK
Beállítás
Beállítás
Nyelv/Ország
Nyelv/Ország
Automatikus hangolás
Automatikus hangolás
Programhely-átrendezés
Programhely-átrendezés
Programnevek
Programnevek
AV beállítás
AV beállítás
Kézi hangolás
Kézi hangolás
Részlet beállítása
Részlet beállítása
OK
OK
04HUKV29LS35K.fm Page 15 Monday, April 9, 2001 4:51 PM
1. szint 2. szint 3. szint / funkció
ZAJZÁR
Képbeállítás
Üzemmód: Egyéni
A “Részlet beállítása” menün belüli “Zajzár”
Kontraszt
Fényerő
Színtelítetség
opció lehetővé teszi a kép zajszintjének
Képélesség
Színárnyalat
Törlés
automatikus csökkentését gyenge TV jelek
OK
esetén.
Ehhez az opció kiválasztása után nyomja meg
Beállítás
Részlet beállítása
. Ezt követően nyomja meg vagy a
Nyelv/Ország
Zajzár:
Auto
Automatikus hangolás
AV2 kimenet:
TV
Programhely-átrendezés
RGB pozionálás:
0
Auto kiválasztásához, majd végezetül nyomja
Programnevek
Képelforgatás:
0
AV beállítás
meg az OK-t a rögzítéshez.
Kézi hangolás
Részlet beállítása
OK
OK
Ha a későbbiekben ezt a funkciót törölni kívánja,
válassza újból a “Ki”-t a “Auto” helyett.
Képbeállítás
AV2 KIMENET
Üzemmód: Egyéni
Kontraszt
Fényerő
A “Részlet beállítása” menün belüli “AV2
Színtelítetség
Képélesség
Színárnyalat
kimenet” opció lehetővé teszi az :2/q
Törlés
OK
eurocsatlakozó kimeneti forrásának
kiválasztását, hogy ily módon rögzíthessen az
eurocsatlakozóról bármely, a televízióból vagy
Beállítás
Részlet beállítása
Nyelv/Ország
Zajzár:
Auto
Automatikus hangolás
AV2 kimenet:
TV
egyéb, az :1/ eurocsatlakozóhoz vagy a
Programhely-átrendezés
RGB pozionálás:
0
Programnevek
Képelforgatás:
0
3 és 3 elülső aljzatokhoz csatlakoztatott
AV beállítás
Kézi hangolás
Részlet beállítása
külső készülékből jövő jelet.
OK
OK
Ha videomagnója rendelkezik
Smartlinkkel, ez az eljárás szükségtelen.
HU
Ehhez, az opció kiválasztása után, nyomja meg
. Ezt követően nyomja meg vagy a
kívánt TV, AV1, AV3, YC3 vagy AUTO kimeneti
jel kiválasztásához.
Ha az “AUTO”-t választja, a kimeneti jel
mindig megegyezik majd a TV
képernyőjén megjelenővel.
Ha az
:2/q eurocsatlakozóhoz vagy
egy, az eurocsatlakozóhoz csatlakoztatott
videomagnóhoz egy dekódert
csatlakoztat, ne feledje az “AUTO”-ban
vagy a “TV”-ben az “AV2 kimenetet”
kiválasztani a megfelelő dekódoláshoz.
folytatódik...
A képernyőn megjelenő menürendszerek
15
04HUKV29LS35K.fm Page 16 Monday, April 9, 2001 4:51 PM
1. szint 2. szint 3. szint / funkció
RGB POCIONÁLÁS
Képbeállítás
RGB jelforrás csatlakoztatásakor, mint pl. egy
Üzemmód: Egyéni
Kontraszt
Fényerő
“Playstation”, előfordulhat, hogy szükséges a
Színtelítetség
Képélesség
Színárnyalat
vízszintes képközép beállítása. Ebben az
Törlés
OK
esetben ezt a “Részlet beállítása” menün belüli
“RGB pozicionálás” opció használatával
Beállítás
Részlet beállítása
állíthatja be.
Nyelv/Ország
Zajzár:
Auto
Automatikus hangolás
AV2 kimenet:
TV
Programhely-átrendezés
RGB Közép:
0
Programnevek
Képelforgatás:
0
Ehhez az RGB jelforrás nézése közben
AV beállítás
Kézi hangolás
Részlet beállítása
válassza ki az “RGB Közép” opciót és nyomja
OK
OK
meg . Ezt követően nyomja meg
vagy a képközepelés -10 és +10 közötti
beállításához. Végezetül nyomja meg az OK-t a
rögzítéshez.
Képbeállítás
KÉPELFORGATÁS
Üzemmód: Egyéni
Kontraszt
Fényerő
A földmágnesesség következtében
Színtelítetség
Képélesség
Színárnyalat
előfordulhat, hogy a kép ferdén jelenik meg.
Törlés
OK
Ebben az esetben ezt a “Részlet beállítása”
menün belüli “Képelforgatás” opció
használatával állíthatja be.
Beállítás
Részlet beállítása
Nyelv/Ország
Zajzár:
Auto
Automatikus hangolás
AV2 kimenet:
TV
Programhely-átrendezés
RGB pozionálás:
0
Programnevek
Képelforgatás:
0
Ehhez az opciót kiválasztását után nyomja meg
AV beállítás
Kézi hangolás
Részlet beállítása
. Ezt követően nyomja meg vagy a
OK
OK
képdőlés –5 és +5 közötti beállításához.
Végezetül nyomja meg az OK-t a rögzítéshez.
16
A képernyőn megjelenő menürendszerek
04HUKV29LS35K.fm Page 17 Monday, April 9, 2001 4:51 PM
Teletext
A teletext a legtöbb televízióadó által sugárzott információs szolgáltatás. A teletext
tartalomjegyzék oldala (általában a 100. oldal) nyújt a szolgáltatás használatára vonatkozó
tájékoztatást. A teletexten belül használja a távvezérlő gombjait az ezen az oldalon leírtak
szerint.
Győződjön meg arról, hogy erős jellel rendelkező televízió csatornát használ, ellenkező
esetben a teletextben hibák adódhatnak.
TELETEXT
TELETEXT
TELETEXT
TELETEXT
TELETEXT
TELETEXT
TELETEXT
TELETEXT
A Teletext szolgáltatásba való belépés:
Index
Index
Index
Index
Index
Index
Index
Index
Miután kiválasztotta azt a csatornát (televízióadót), mely az Ön által nézni
Programme
Programme
Programme
Programme
Programme
Programme
Programme
Programme
25
25
25
25
25
25
25
25
News
News
News
News
News
News
News
News
153
153
153
153
153
153
153
153
Sport
Sport
Sport
Sport
Sport
Sport
Sport
Sport
101
101
101
101
101
101
101
101
kívánt teletext szolgáltatást sugározza, nyomja meg .
Weather
Weather
Weather
Weather
Weather
Weather
Weather
Weather
98
98
98
98
98
98
98
98
Teletext oldal kiválasztása:
A távvezérlő gombjainak használatával vigye be az Ön által megtekinteni kívánt oldalszám
három számjegyét.
• Ha eltéveszti, üssön be bármilyen három számjegyet, majd ezt követően üsse be újra a
helyes oldalszámot.
• Amennyiben az oldalszámláló nem áll le, ez azt jelenti, hogy a kért oldal nem áll
rendelkezésre. Ebben az esetben üssön be egy másik oldalszámot
Az előző vagy a következő oldal kiválasztása:
Nyomja meg PROG + () vagy PROG - ().
A teletext tévéképernyő elé történő helyezése:
A teletext nézése közben nyomja meg . Újfent nyomja meg azt a teletext üzemmódból
való visszatéréshez.
HU
Egy oldal kimerevítése:
Egyes teletext oldalak automatikusan váltakozó aloldalakkal rendelkeznek. Egy aloldal
kimerevítéséhez nyomja meg / . Újfent nyomja meg azt a kimerevítés törléséhez.
Rejtett információ láthatóvá tétele (pl.: fejtörők megoldásai):
Nyomja meg / . Újfent nyomja meg azt az információ elrejtéséhez.
A Teletext szolgáltatásból való kilépés:
Nyomja meg .
Fastext
A Fastext szolgáltatás lehetővé teszi, hogy egyetlen gomb lenyomásával hozzáférjen a
teletext oldalaihoz.
A teletext szolgáltatáson belül, amennyiben Fastext jeleket sugároznak, a képernyő alsó
részén megjelenik egy színkód menü, mely lehetővé teszi, hogy közvetlenül hozzáférjen
egy oldalhoz. Ehhez nyomja meg a távvezérlő megfelelő színű gombját (piros, zöld, sárga
vagy kék).
Teletext
17

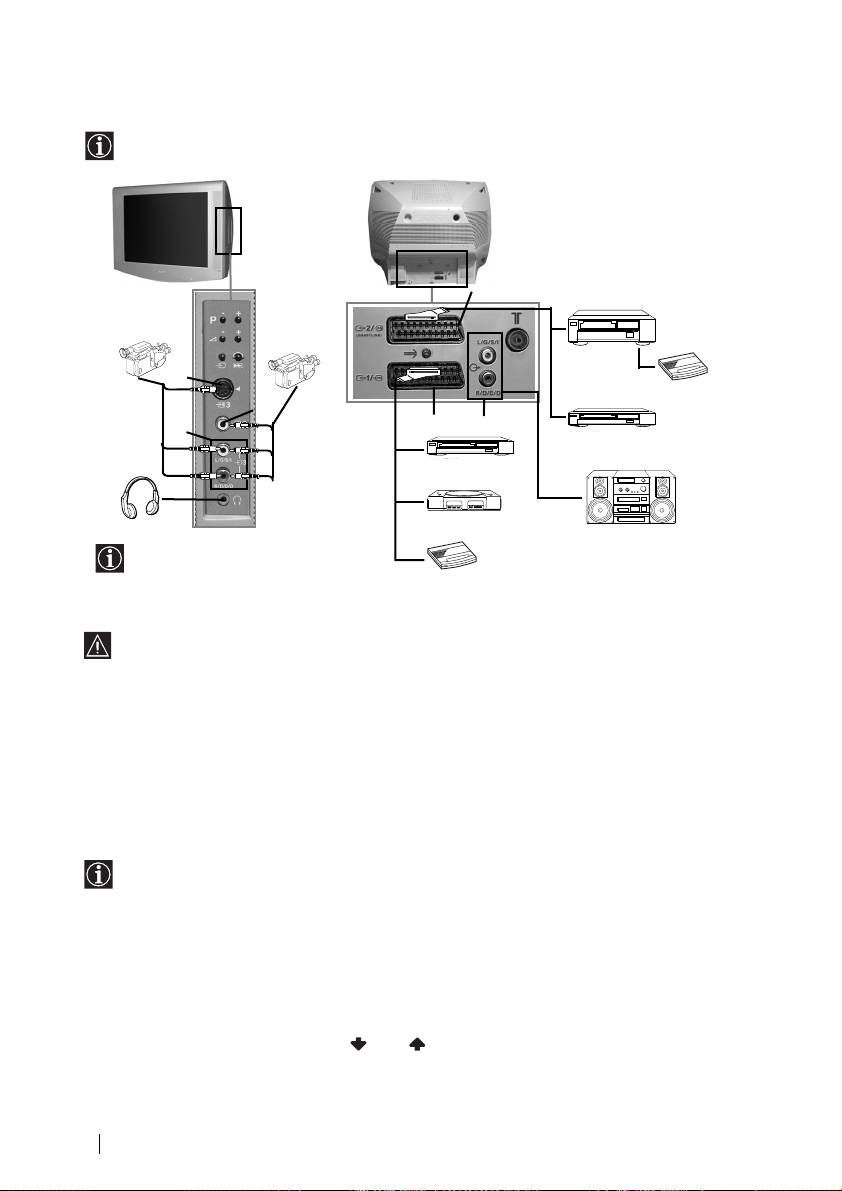

Választható készülékek csatlakoztatása
A televízióhoz választható készülékek széles skálája csatlakoztatható, a továbbiakban
leírtak szerint. (A csatlakozó kábelek nincsenek mellékelve.)
B
1
2
“P
A kép torzulásának elkerülése érdekében egydejűleg ne csatlakoztasson készülékeket a
A és B csatlakozókba.
Videomagnó csatlakoztatása:
Videomagnó csatlakoztatásához lásd “Az antenna és a videomagnó csatlakoztatása” c.
fejezetet. A videot ajánlatos eurocsatlakozó használatával csatlakoztatni. Amennyiben nem ezt
a csatlakozót használja, a videojel csatornát a “Kézi Hangolás” menüben be kell állítsa (ehhez
lásd a 13. oldal a) bekezdését). Ezenkívül lásd a video használati utasítását a videojel csatorna
beállításához.
Smartlinkkel rendelkező videomagnó csatlakoztatása:
A Smartlink egy olyan, a televízió és egy videokészülék közti kapcsolat, mely lehetővé
teszi bizonyos információk közvetlen átjuttatását. Amennyiben a Smartlinkről bővebb
tájékoztatásra van szüksége, keresse azt videokészüléke kezelési útmutatójában.
Ha egy Smartlinkkel rendelkező videomagnót használ, használjon eurocsatlakozót és
csatlakoztassa azt a
:2/q F eurocsatlakozóhoz.
Ha az :2/q eurocsatlakozóhoz vagy az említett eurocsatlakozóhoz
csatlakoztatott videomagnóhoz dekódert csatlakoztatott.
A “Beállítás” menüben válassza a “Kézi Hangolás” opciót, majd a “Dekóder”** opció
kiválasztása után válassza a “Be”-t ( vagy használatával) a kódolt csatornához.
** Ez az opció az “Ország” menüben kiválasztott ország szerint áll rendelkezésre.
18
Kiegészítő információ
l
ay
S
tation”*
D
e
kód
er
D
e
kód
er
Hi-
f
V
i
C
V
RDVD
C
S VHS/Hi8
DVC
8mm/Hi8/
kamera
DVC
Videomagn
kamera
A
C
RDVD
ó
04HUKV29LS35K.fm Page 18 Monday, April 9, 2001 4:51 PM
F
D
E
Fülhallgató csatlakoztatásakor a
* “PlayStation” a Sony Computer
televízió hangszórói automatikusan
Entertainment, Inc. terméke.
kikapcsolnak.
* “PlayStation” a Sony Computer
Entertainment, Inc. védett márkaneve.
folytatódik...
04HUKV29LS35K.fm Page 19 Monday, April 9, 2001 4:51 PM
Külső audio készülék csatlakoztatása:
Ha televíziójának hangját zenekészüléke hangszóróin keresztül akarja élvezni, csatlakoztassa
a készüléket a E audio kimenethez, majd a menürendszerben válassza a “Hangszabályozás”-
t. Ezt követően lépjen be a “Részletes beállítás” opcióba és a “TV hangszóró”-ben válassza a
“Ki”-t.
A külső hangszórók hangereje a televízió távvezérlőjének hangerőszabályzó gombjaival
állítható. A magas és mély szinteket is változtathatja a “Hangszabályozás” menün
keresztül.
Zenekészülékén keresztül is élvezheti a “Dolby
Hi-Fi készülék hangszórói
Virtual” hangeffektust.
Ehhez helyezze el zenekészülékének hangszóróit a
televízió mindkét oldalán kb. 50 cm távolságot hagyva a
televízió és a hangszórók között.
A hangszórók elhelyezése után, a menürendszerek
segítségével, válassza ki a “Hangszabályozás” menüt,
válassza “Részletes beállítás”-t és “Dolby Virtual”-t az
“Be” pozícióban.
~50°
A felhasználó optimális elhelyezkedése
Választható készülékek használata
1 A választható készüléket csatlakoztassa a televízió megfelelő aljzatához a fentiekben
leírtak szerint.
2 Kapcsolja be a csatlakoztatott készüléket.
HU
3 A csatlakoztatott készülék képének megtekintéséhez nyomja meg többször egymás
után , amíg a bemeneti jel helyes jelképe megjelenik a képernyőn.
Jelkép Bemeneti jelek
1•Eurocsatlakozón D keresztüli audio/ video bemeneti jel
•Eurocsatlakozón D keresztüli RGB bemeneti jel. Ez a jelkép csak abban az
esetben jelenik meg, ha csatlakoztatott RGB bemenetre.
2•Audio bemeneti jel / az F eurocsatlakozón keresztüli videomagnó.
S
2•Az F eurocsatlakozón keresztüli S video bemeneti jel.
3•RCA B csatlakozón keresztüli video bemeneti jel és C-n keresztüli audio
bemeneti jel.
S
3•Az S video A csatlakozón keresztüli S video bemeneti jel és C keresztüli
audio bemeneti jel.
4 Nyomja meg a távvezérlő gombját a normál tévéképernyőhöz való visszatéréshez.
Mono hangrendszerő készülékek használata
A hangfrecvenciás csatlakozó kábelt csatlakoztassa a TV készülék előlapján található L/G/S/I
aljzatra és válassza ki a 3 vagy 3 bemenet jelét, felhasználva a fenti utasításokat. Végül
S
hivatkozva a jelen használati utasítás “hangbeállítás” részére, válassza ki a hangbeállítás
menükép “Kettős hang” “A” pontját.
Kiegészítő információ
19
04HUKV29LS35K.fm Page 20 Monday, April 9, 2001 4:51 PM
A távvezérlő beállítása DVD-hez vagy videomagnóhoz
Ez a távvezérlő nemcsak ezen Sony televízió funkcióinak ellenőrzésére, hanem Sony DVD-je és a
legtöbb Sony videomagnó alapfunkcióinak ellenőrzésére is szolgál, anélkül, hogy szükséges lenne a
távvezérlő beállítása.
Egyéb DVD és videomagnó márkák, valamint néhány Sony videomagnó irányításához be kell állítsa a
távvezérlőt az első használat előtt. Ehhez a következő lépéseket hajtsa végre:
•Mielőtt elkezdené, keresse meg a DVD vagy a videomagnó márkájához tartozó háromjegyű
kódot (lásd az alábbi táblázatot). Amely márkánál több kód jelenik meg, üsse be közülük az
elsőt.
•Sony törekszik a kódok piacváltozást követő aktualizálására. A naprakész
kódtáblázatot a távvezérlőt tartalmazó zacskóban találja.
1 Nyomja meg többször egymás után a távvezérlő Készülékválasztó gombját, amíg
a zöld fény a kívánt pozícióba kerül DVD vagy VCR (videomagnóhoz).
1
Ha a Készülékválasztó TV pozícióban van, semmilyen kódot nem rögzíthet.
2 Mialatt a zöld fény a kívánt pozícióban világít, nyomja meg a távvezérlő sárga
2
gombját kb. 6 másodpercig, amíg a zöldfényű kijelző elkezd pislogni.
3 Mialatt a zöldszínű kijelző pislog, üsse be a távvezérlő számgombjaival a használni
kívánt készüléknek megfelelô háromjegyű kódot.
Ha a beütött kód létezik, a három zöldfényű kijelző egy pillanatra
3
felvillan. Ellenkező esetben ismételje meg az előző lépéseket.
4 Kapcsolja be a használni kívánt készüléket és győzödjön meg arról, hogy a
fontosabb funkciókat irányítja-e a távvezérlővel.
• Ha a készülék vagy néhány funkciója nem működik, ismételje meg az
összes előző lépést és győzödjön meg arról, hogy a helyes kódot üti be
vagy több kód esetén próbálkozzon a következővel addig, amíg a helyes
kódra rátalál.
• A rögzített kódok törlödnek amennyiben a lemerült elemeket egy percen
belül nem cseréli ki. Ebben az esetben ismételje meg az összes előző
lépést. Az elemek fedelének belső részén található egy címke, amelyre a
kódot feljegyezheti.
• Sem az összes márka, sem az összes modell nem került figyelembevételre.
A videomagnó márkákhoz tartozó lista A DVD márkákhoz tartozó lista
Márka Kód Márka Kód
SONY (VHS) 301, 302, 303, 308, 309 SONY 001
SONY (BETA) 303, 307, 310 AIWA 021
SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002
AIWA 325, 331, 351 GRUNDIG 009, 028, 023, 024, 016, 003
AKAI 326, 329, 330 HITACHI 025, 026, 015, 004
DAEWOO 342, 343 JVC 006, 017
GRUNDIG 358, 355, 360, 361, 320, 351 KENWOOD 008
HITACHI 327, 333, 334 LG 015, 014
JVC 314, 315, 322, 344, 352, 353, LOEWE 009, 028, 023, 024, 016, 003
354, 348, 349 MATSUI 013, 016
LG 332, 338 ONKYO 022
LOEWE 358, 355, 360, 361, 320, 351 PANASONIC 018, 027, 020, 002
MATSUI 356, 357 PHILIPS 009, 028, 023, 024, 016, 003
ORION 328 PIONEER 004
PANASONIC 321, 323 SAMSUNG 011, 014
PHILIPS 311, 312, 313, 316, 317, 318, SANYO 007
358, 359 SHARP 019, 027
SAMSUNG 339, 340, 341, 345 THOMSON 012
SANYO 335, 336 TOSHIBA 003
SHARP 324 YAMAHA 018, 027, 020, 002
THOMSON 319, 350
TOSHIBA 337
20
Kiegészítő információ
04HUKV29LS35K.fm Page 21 Monday, April 9, 2001 4:51 PM
Műszaki jellemzők
MINŐSÉGTANÚSÍTÁS
A 291984. (III.10.) BkM-IpM együttes rendelet értelmében - mint forgalmazá - tanúsitjuk, hogy a SONY
(KV-29LS35K) tipusú szines televizió megfelel az alábbi műszaki értékeknek.
Érintésvédelmi osztály: II.
Sugárzási szabvány:
Hangfrekvenciás
A kiválasztott országtól függően:
kimenőteljesítmény:
B/G/H, D/K
2 x 14 W (zenei teljesítmény)
2 x 7 W (RMS)
Szín szabvány:
Woofer:
PAL, SECAM
20 W (zenei teljesítmény)
NTSC 3.58, 4.43 (csak videobemenet)
10 W (RMS)
Fogható csatornák:
Teljesítményfelvétel:
VHF: E2-E12
94 W
UHF: E21-E69
CATV: S1-S20
Teljesítményfelvétel készenléti
HYPER: S21-S41
üzemmódban (standby):
D/K: R1-R12, R21-R69
0.5 W
Képcső:
Méretek (szél. x mag. x mély.)
FD Trinitron tökéletesen sík
Kb. 771 x 592 x 553 mm
29” (kb, 73 cm mérhető képcsőátlő).
Tömeg:
Hátsó aljzatok:
Kb. 49 kg
:1/ 21 pólusú eurocsatlakozó
Mellékelt tartozékok:
(CENELEC szabvány) beleértve
1 db távvezérlő RM-932 modell
audio/ video bemenet, RGB
2 db IEC szabvány szerinti elem
bemenet, TV audio/ video
kimenet
Egyéb jellemzők:
•Teletext, Fastext, TOPtext
:2/q 21 pólusú eurocsatlakozó
•Kikapcsolás Időzítő
HU
(SMARTLINK)
(CENELEC szabvány) beleértve
• Smartlink (a televízió és egy
audio/ video bemenet, S video
kompatibilis videokészülék közötti
bemenet, választható audio/
közvetlen kommunikáció. Ha további
video bemenet és Smartlink
információra van szüksége a
csatlakoztatás.
Smartlinkkel kapcsolatosan, nézze
meg videomagnója használati
Audio kimenetek (bal/ jobb) –
útmutatóját).
RCA aljzatok
•A TV rendszer automatikus
felmérése.
Elülső aljzatok:
•Dolby Virtual
q3 S video bemenet – 4 pólusú DIN
…3 video bemenet – RCA csatlakozó
3 audio bemenet – RCA csatlakozó
fülhallgató csatlakozó
A design és a műszaki jellemzők előzetes bejelentés nélkül változhatnak.
Környezetbarát papír – Klórmentes
Kiegészítő információ
21
