Sony KV-29FQ75K: Table of Contents

1

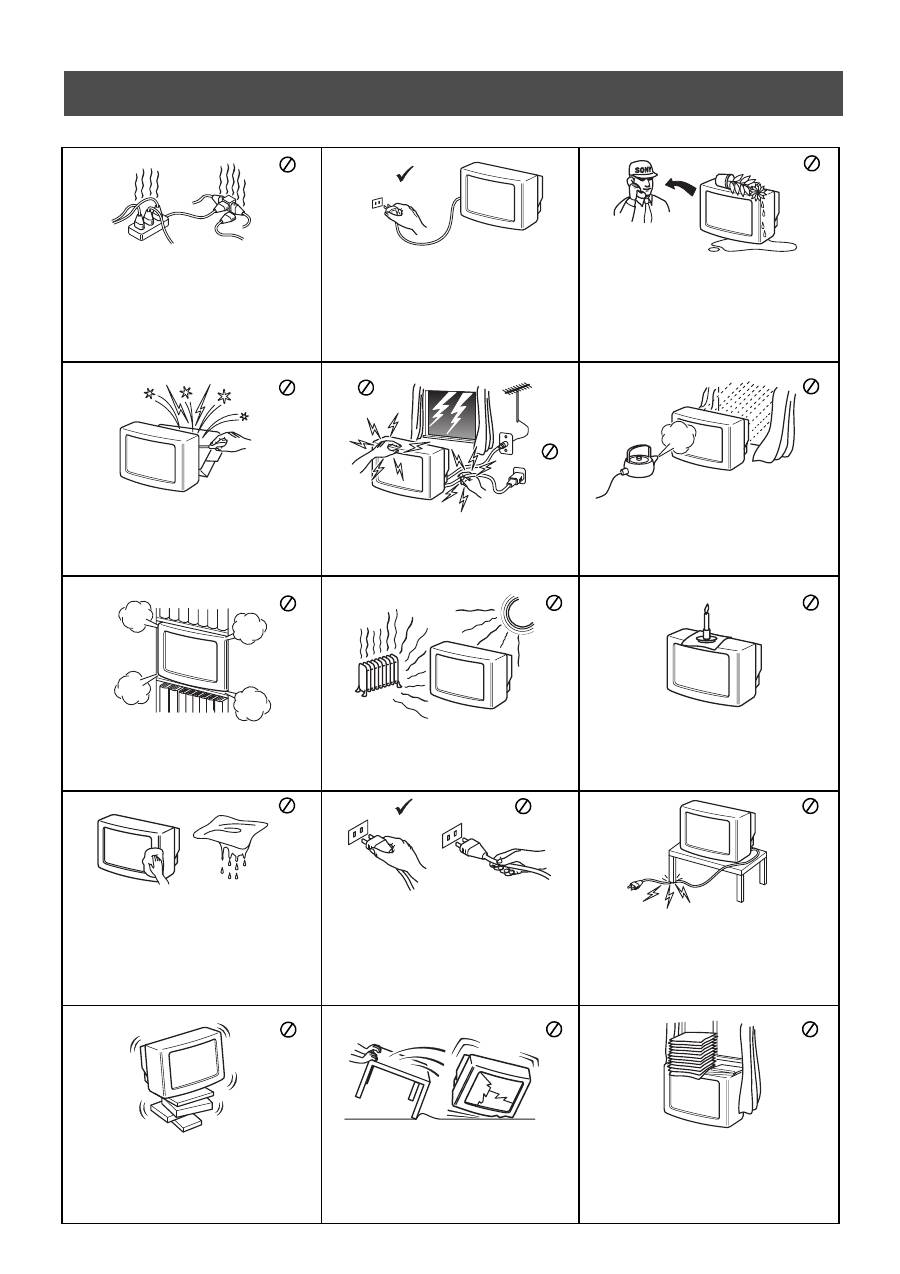

Safety Information

All televisions operate on extremely high voltages. To prevent fire or electric shock, please follow the safety guidelines indicated

in the blue sheet supplied.

Do not block or cover the ventilation openings.  For ventilation, leave a space of at least 10 cm all around the set.

Safety Information

Table of Contents

Table of Contents

Installation

1. Checking the accessories supplied

2. Inserting batteries into the remote control

3. Connecting the TV

4. Switching on the TV

5. Using the joystick

6. Tuning your TV

7. Finding your video channel

2

2

3

4

4

5

5

Operation

Overview of the TV set buttons

Overview of the remote control buttons

NexTView

Teletext

Using the TV menu system

Adjusting the picture and sound

Using the Features menu

Using Multi PIP

Operating PAP (Picture and Picture)

Re-arranging the TV channels

Manually tuning the TV

Naming a channel

Skipping programme positions

Using the ‘Further Programme Preset’ feature

Selecting the ‘Demo’ feature

Adjusting the picture rotation

Adjusting the picture geometry for an RGB source

Inputting your personal ID

Presetting and naming input signals

6

7

8

10

12

12

14

15

15

16

16

17

17

18

18

19

19

20

20

Additional Equipment

Connecting additional equipment to the TV

Additional information when connecting equipment

Smartlink

Remote control of other Sony equipment

21

22

22

22

Additional Information

Specifications

Channel Display Table

Troubleshooting

23

23

24

2

Follow steps 1-7 to install the TV and  view TV programmes. Installation

1. Checking the accessories supplied

2. Inserting batteries into the remote control

Remote control

Batteries

Always observe the correct polarity when inserting batteries.

Always remember to dispose of used batteries in an environmentally friendly way.

3

Installation

3. Connecting the TV

The scart lead is

optional.  If it can be

used however, this

additional

connection can

improve picture and

sound quality when

in play mode.

1. Connect your existing aerial lead to your VCR as shown.

2. Connect the VCR aerial lead from the RF OUT socket on the back of the VCR to the aerial

socket on the back of the TV as shown.

3. Connect the VCR set to the mains and switch on.

4. Insert a pre-recorded tape into the VCR and press the ‘PLAY’ button.

1. Connect your existing aerial lead to the socket marked

 on the rear of the TV set.

Connecting an aerial to your TV

Connecting an aerial and VCR to your TV

If you are not connecting

your TV to a VCR,

please connect the aerial

lead (as shown left) and

proceed to section

‘4.Switching on the TV’.

If you are connecting

your TV to a VCR please

refer to the section

below.

OUT

IN

AERIAL

ANTENNA

AC IN

scart lead

(not supplied)

existing aerial lead

4

Installation

1. Connect the TV plug to the mains socket (220-240V AC, 50Hz).

2. Push in the on/off button

 on the front of the TV.

If the standby mode indicator on the front of the TV is lit, press the TV

 button on the

remote control to switch on the TV set. Please be patient as the picture may take a few

moments to appear on the TV screen.

4. Switching on the TV

5. Using the joystick

/

To select an item in a menu, press

the OK button down in the middle.

To move around the menus press

the relevant arrow button.

Moving the joystick

Pressing the joystick

5

Installation

Before you tune your TV, you will be asked to set your language and country.

6. Tuning your TV

:

:

:

:

Language/Country

Language

Country

Select Country:

Confirm: OK

Greece

Great Britain

Germany

France

Finland

Denmark

Czech Rep.

Language/Country

Language

Country

Select Language:

Confirm: OK

Italiano

Français

Español

English

Deutsch

Dansk

Čeština

1. The Language/Country menu appears on the TV screen with the

word ‘English’ highlighted.

2. Press the

v

or

V

buttons on the remote control to select your

chosen language then press the OK button to confirm. The

country menu appears on screen with the word ‘OFF’ highlighted.

Select ‘OFF’ if you do not want your channels stored in a given

channel sequence starting from programme position 1.

3. Press

v

or

V

to select the country in which you wish to operate

the TV then press the OK button to confirm your choice.

4. The  ‘autotune’ menu appears on the TV screen in your selected

language. Press the OK button to confirm.

5. Ensure the aerial is connected as instructed, then press the OK

button to confirm. The TV starts to automatically search and store

all available channels for you. This may take a few minutes -

please be patient and do not press any buttons.

6. Once the TV has tuned all available channels the ‘Programme

Sorting’ menu appears on the TV screen enabling you to change

the order of the channels on your TV. If you wish to change the

channel order, press the

v

or

V

buttons to select the channel you

want to move then press

B

. Press the

v

or

V

buttons to select the

new programme number position for your selected channel then

press the OK button to confirm. The selected channel now moves

to its new programme position and the other channels move

accordingly. Repeat this procedure if you wish to sort the order of

other channels on your TV.

7. Press the MENU button to remove the menu from the TV screen.

8. Press the PROGR+/- or the numbered buttons to view the TV

channels.

Note: If you would like to stop the autotune process at any stage,

press the OK button.

If you have connected a VCR to your TV, you now need to find your video channel.

1. Press the PROGR+/- buttons on the TV remote control until your video picture appears on the TV screen.

Note: If you wish to move your video channel to a different programme position, refer to the ‘Re-arranging TV channels’

section of this instruction manual.

7. Finding your video channel

Programme Sorting

Select Prog:

Confirm:

PROG CH

LABEL

Programme Sorting

Select Position:

Move: OK

C03

TV 5

PROG CH

LABEL

 1

 2

 3

 4

 5

 6

 7

 8

 9

10

11

C03

C05

C07

C08

C09

C11

C12

C13

C14

C15

C16

TV 5

PRO 7

EU-SP

SWF

RTL

SAT

MDR

DDI

DSF

RTL 2

KAB 1

C03

C05

C07

C08

C09

C11

C12

C13

C14

C15

C16

TV 5

PRO 7

EU-SP

SWF

RTL

SAT

MDR

DDI

DSF

RTL 2

KAB 1

1

 2

 3

 4

 5

 6

 7

 8

 9

10

11

1

2

3

4

5

6

7

8

9

0

6

Operation

Overview of the TV set buttons

Volume control buttons.

Press to increase (+)/decrease (-) volume.

Video input button.

Press to select

the input

signals from VCR etc.

Programme Up (+) or

Down (-) buttons.

Press to select TV

channels.

Master Reset button.

Press to return the picture and sound

levels to factory settings. The Sony logo

will appear on the screen followed by the

‘Autotune’ screen. If you do not wish to

retune your TV, then press the

b

button

on your remote control.

Push up on the control panel (as shown)

to access the front input sockets and TV

buttons.

The control panel drops down.

7

Operation

Overview of the remote control buttons

To temporarily switch off TV

Press to temporarily switch off TV.  Press again to switch on

from standby mode.  To save energy, we recommend

switching off completely when TV is not in use.  NOTE:

After 15-30 minutes without a TV signal and without any

button being pressed, the TV switches automatically into

standby mode.

To reveal on screen information

Press to reveal all on-screen indications.  Press again to

cancel.  In Teletext mode, press to reveal the index page

(normally page 100).

To select input signal or freeze teletext

Press to select inputs from the TV sockets (see Using

Optional Equipment section).  In Teletext mode, press to

freeze the displayed page.  Press once again to cancel.

Please refer to the ‘Operating PAP’ section of this

instruction manual for details.

To return to previous channel

Press to return to the previous channel you were watching.

Note: This can be done only after watching the present

channel for 5 seconds.

Press to switch Multi PIP mode on and off

.

To change screen format

Press repeatedly to select 4:3 mode or 16:9 mode (imitation

of wide screen format).

Fastext keys

See Teletext section of manual for details.

To select menu items

Use the OK button and arrow keys to select the options

available in the menu system of this TV.

To display the menu

Press if you wish to use the TV menu system.  Press again to

remove the menu from the TV screen.

To select channels

Press to select channels.

To mute sound

Press to mute TV sound. Press again to restore the

sound.

To return to TV mode

Press to return to the normal operation from teletext

mode or standby mode.

To select Teletext

Press to switch Teletext on and off.

To select Electronic Programme Guide

(EPG)

Press to switch EPG on and off.

To freeze the picture

Press if you wish to make a note of some

information on the TV screen eg a telephone

number.  Press again to return to normal TV mode.

To select channels

Press the numbered buttons to select channels.

For double digit programme numbers, e.g.23, press

-/-- first, then the buttons 2 and 3.

To display picture menu

Press to change the picture settings. Press the OK

button to remove the  display.

To display sound menu

Press to change the sound settings. Press the OK

button to remove the  display.

To display the Channel Table

Press the OK button.  Press

v

or

V

 to select the

desired channel then press

B

 to confirm.

To adjust TV volume

Press to adjust the volume of the TV.

To reset to factory set levels.

Open the remote control lid and press to return

picture and sound settings to factory-set levels.

After the ‘Installation; menu has appeared on

the TV screen, refer to the ‘Selecting Language

and Country’ section of the instruction manual

to change your choice of language and country

if desired.

To display the time.

Open the remote control lid and press to display the

time on screen.  Press again to cancel.

To operate video equipment

Open the remote control lid and press these buttons to

operate your video equipment (please refer to your

VCR manual).

8

Operation

NexTView is an on-screen electronic programme guide, providing you with programme information for different

broadcasters.

NexTView*

Selecting your NexTView provider

Your TV set automatically selects the best NexTView provider for you. This provider is available about 30 minutes after the

channel tuning. You can however change this selection of provider if you wish.

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

v

or

V

buttons to select the

 symbol on the menu screen then press

B

 to enter the ‘Set Up’ menu.

3. Press

v

or

V

to highlight ‘Select NexTView’ then press

B

 to confirm. A list is displayed containing all available

NexTView providers.

4. Press

v

or

V

to select the desired NexTView provider then press the OK button to store.

5. Press the MENU button to remove the menu from the TV screen.

7

Tue

07 Tue

12:38

8

Wed

10

Fri

11

Sat

12

Sun

13

Mon

9

Thu

12

SWISS

Star Wars

Super RTL

Fantasy film, USA, 1996

Werner - Beinhart

Pro 7

Flui grüsst den Rest der Welt

Kabel 1

Once upon a time in the West

Euronews

International News

RTL Plus

10:35 - 12:45

10:20 - 12:00

10:45 - 10:50

11:00 - 11:20

11:45 - 12:50

TXT

TPS / RINGIER

Tue 07. 04 .98

Displaying NexTView

1. Press the

 button repeatedly on the remote control to switch NexTView on and off.

* In some cases, you may also need to press the

b

 button to display the Sony electronic programme guide.

2. Press the

v

,

 V

,

b

 or

B

 buttons to move the cursor around the screen.

3. Press the OK button to confirm a selection.

a. If you press the OK button in the date, time or icon (themes) columns, you change the programme list according to the

selection.

b.  If you press the OK button in the programme list, you directly display the channel if the broadcast is currently running,

or, you display the ‘Long Info’ menu if the broadcast is running at some future time.

Index

full selection list

personal selection

news broadcasts

movies

sports

entertainment

children

return to last menu

Using the ‘Individual Setting’ menu

You can make a personal list of the types of programmes you wish to view on the

programme guide.

1. Press the

v

or

V

 buttons to select the

 icon then press

B

 to display the

‘Individual Setting’ menu.

2. Press

v

or

V

 to select your chosen item on the screen then press the OK button to

confirm your choice.

3. Repeat step 2 for all the items you wish to have in your list.

4. When you have finished the list, press

B

 to select

 on the menu screen.

5. Press the OK button to return to the previous menu.

6. Press the

v

or

V

 buttons to select the

 icon then press the OK button again to

activate your ‘Individual Setting’ filter.

Movie

Individual  Setting

Comedy

Adult

News

Interview

Entertainment

* depending on availability of service

9

Using the ‘Long Info’ menu

With this ‘Long Info’ menu screen, you can set timers or record selected programmes.

1. Press

v

or

V

 to select a future programme in the programme list column.

2. Press the OK button to display the ‘Long Info’ menu on the TV screen.

To set the timer

Press the

b

 or

B

 buttons to highlight the

 icon then press the OK button repeatedly to ‘set the timer’ or ‘cancel the timer’. If

you choose to set the timer, the programme is marked with a clock symbol and a message appears on the screen shortly before

the programme is due to start asking whether you wish to still view this programme.

To view the timer table

Press the

b

 or

B

 buttons to highlight the

 icon then press the OK button repeatedly to switch on/off the timer table. This table

shows the programmes on which you have already set a timer. (You can set a timer on up to 5 programmes).

Operation

NexTView

07 Tue

12:38

Address Mapping

The position of the addresses in the

OSDA is shown in the following diagram.

The position values of the DPW are set

to '0'.

If other values are set, the complete

combination will be scrolled.

Example:

if the DPWC is set to '63', the char-

Speed

Timer Prog

VPS/PDC

SP

VCR1

On

This channel has been set for a timer

First nextTView/EPG-Providers in Europe

SWISS

TXT

TPS / RINGIER

nexTView

Tue 07. 04 .98

To record programmes*

* (only with Smartlink VCRs)

1. Connect your Smartlink VCR.

2. Press

b

 or

B

 to select

 then press the OK button to download the information to your VCR.

3. To set up the VCR:

VPS/PDC

Press

b

 to select VPS/PDC then press the OK button repeatedly to select ‘On’ or ‘Off’. With this setting on you have the

guaranteed recording of the whole broadcast should there be a change in the TV programme. This only works if the selected

channel broadcasts a VPS/PDC signal.

Speed

Press

V

 to select ‘Speed’ then press the OK button repeatedly to select between ‘SP’ for standard play or ‘LP’ for longplay.

With longplay you can record twice as much on a videotape. The picture quality however may suffer.

VCR Setup

Press

V

 to select ‘VCR Setup’ then press the OK button repeatedly to select which VCR you wish to programme, namely

‘VCR1’ or ‘VCR2’.

4. Finally, press

B

to select the

 icon then press the OK button to remove the menu from the TV screen.

10

Operation

Most TV channels broadcast information via Teletext. The index page of the teletext service (usually page 100) gives you

information on how to use the service. Please use a TV channel with a strong signal, otherwise there may be Teletext errors.

Teletext

Switching Teletext on and off

1. Select the TV channel which carries the teletext service you want to view.

2. Press the

 button once for Picture and Teletext (P&T). The screen is divided in two,

with the TV channel in the right corner and the Teletext display on the left.

In P&T mode press

 then press PROGR+/- to change the channel of the TV

screen. Press

b

or

 B

 to change the size of the TV screen then press

 again to

resume normal teletext reception.

3. Press

 twice to get Teletext only.

4. Press

 three times for Mix mode.

5. Press

 a fourth time to switch off Teletext.

Selecting a Teletext page

Input three digits for the page number using the numbered buttons on the remote control. If

you make a mistake, type in any three digits then re-enter the correct page number.

Using Other Teletext Functions

Selecting the next or preceding page

Press the

 or

 buttons on the remote control to select the previous or next page.

Selecting a sub page

A teletext page may consist of several sub pages. In this case an information line is displayed,

showing the number of subpages. Select the sub page by pressing

v

or

V

.

To freeze a Teletext page

Press the

 button to freeze the page. Press again to cancel the freeze.

Revealing the index page

Press the

 button to reveal the index page (normally page 100).

Using colour buttons to access pages (Fastext)

(only available if the TV station broadcasts Fastext signals)

When the colour coded menu appears at the bottom of a page, press a coloured button on the

remote control (green, red, yellow or blue) to access the corresponding page.

Using the feature ‘Page Catching’

1. Press the numbered buttons on the remote control to select a teletext page which has

several page numbers on it (eg the index page).

2. Press the OK button.

3. Press

v

or

V

 to select the desired page number then press the OK button.  The requested

page is displayed after some seconds.

Index

TELETEXT

TELETEXT

Programme

News

Sport

Weather

  25

153

101

  98

Index

TELETEXT

Programme

News

Sport

Weather

  25

153

101

  98

Index

TELETEXT

Programme

News

Sport

Weather

  25

153

101

  98

m

m

216-02

01

03

04

05

06

07

08

02

11

Operation

Teletext

Using the Teletext menu

1. With Teletext switched on, press the MENU button on the remote control to display the

menu on the TV screen.

2. Press

v

or

V

 to select your chosen item on the screen then press

B

 to display the relevant

sub menu.

3. To remove the Teletext menu from the screen, press the MENU button.

Top/Bottom/Full

The Top/Bottom/Full sub menu allows you to enlarge different sections of the Teletext page.

Press

v

 to enlarge the upper half of the screen, Press

V

 to enlarge the lower half. Press the OK

button to restore the page to normal size. Press

b

 to return to the Teletext menu screen.

Text Clear*

*available on Teletext Only and Mix modes (Refer to ‘Switching Teletext on and off’)

Text Clear is a function that displays a TV channel while a Teletext page is being searched for.

Reveal

Some Teletext pages contain hidden information (eg for a quiz), which can be revealed.

Time Page*

*depending on availability of service,Time Page is available on Teletext Only and Mix modes

Time Page allows a time-coded Teletext page (such as an alarm page), to be displayed at a set

time.

Top:

Bottom:

Full: OK

Teletext

Top / Bottom / Full

Text Clear

Reveal

Time  Page

Page Overview

Select:

Enter Menu:

1. Press the

 button on the remote control twice to select full screen text.

2. Press the MENU button to display the ‘Teletext’ menu.

3. Press

v

or

V

 to highlight ‘Text Clear’ and press

B

 to select.

4. The current TV channel is displayed. Once the text page has been found a blue

symbol will appear in the top left hand corner of the screen.

5. Press the

 button on the remote control to view the page.

1. In text mode press the MENU button on the remote control to access the ‘Teletext’

menu.

2. Press

v

or

V

 to highlight ‘Reveal’ and press

B

 to select. The hidden information is

displayed on the screen.

1. In Text mode press the MENU button on the remote control to access the ‘Teletext’ menu.

2. Press

v

or

V

 to highlight ‘Time Page’ and press

B

 to select. The ‘Time Page’ sub menu is

displayed.

3. Enter the desired page number using the numbered buttons on the remote control.

4. Enter the desired time using the remote control.

5. Press OK to confirm the settings. The TV will exit Teletext mode and the time will be

displayed in the top left hand corner of the screen. At the requested time the desired page

is displayed.

Time  Page

PAGE

TIME

Select Page: 0-9

Next:

- - : - -

– – –

Page Overview*

*only available if TOP-Text is transmitted by the TV station.

In this menu the TOP-Text pages are divided into two columns, the first column showing

‘blocks’ of pages and the second showing ‘groups’ of pages.

1. Press

b

or

 B

 to select the first or second column.

2. Press

v

or

V

 to select the relevant ‘group’ or ‘block’ of pages.

3. Press the OK button to display the chosen pages.

12

Operation

The TV consists of a menu system which is based on a series of user friendly on-screen displays and menus. These displays will

help you get the most from your TV, helping you to change picture and sound settings, to alter the size of the TV picture and to

rearrange the TV channels etc.

Adjusting the picture and sound

The picture and sound are preset at the factory. You can however adjust them to suit your own taste.

Using the TV menu system

AI

On

Off

Picture Mode

Live

Personal

Movie

Game

Digital Mode

Normal

DRC 50

DRC 100

Contrast

Picture Adjustment

Select:

Enter:

Picture Mode

  Contrast

  Brightness

  Colour

    Sharpness

     Reset

AI

Noise Reduction

Digital Mode

Colour Tone

Personal

On

On

DRC 100

Normal

Noise Reduction

High

Mid

Low

Auto

Off

Colour Tone

Normal

Cool

Warm

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

v

or

V

 buttons to select

 for picture settings or

 for sound settings then

press

B

 to enter either the ‘Picture Adjustment’ menu or the ‘Audio Adjustment’ menu.

3. Press the

v

or

V

 buttons to select the item on the screen you wish to adjust then press

B

 to

confirm. For a description of the menu items and their effects, see the table below.

4. Press the

v

,

V

,

B

 or

b

 buttons to adjust your selected item.

5. As soon as you have adjusted the item, press the OK button to store the new setting.

6. Repeat steps 3-5 if you wish to adjust any of the other items.

7. Press the MENU button to remove the menu from the TV screen.

Picture Control

Item

Effect/Operation

Picture Mode

V

Live  (for live broadcasts)

Personal  (for individual settings)

Movie  (for movie broadcasts)

v

Game  (for computer games)

Contrast

Less

b B

More

Brightness*

Darker

b B

Brighter

Colour*

Less

b B

More

Hue**

Reddish

b B

Greenish

Sharpness*

Softer

b B

Sharper

*Only available if ’Personal’ is selected in ‘Picture Mode’

**Only available for NTSC colour signal (eg. US video tapes)

Reset

Resets picture to the factory preset levels

AI

V

Off: Normal

(Artificial Intelligence)

v

On:

Automatic optimization of contrast level

according to the TV signal.

Noise Reduction

V

High: High noise reduction.

Mid:

Medium noise reduction.

Low: Low noise reduction.

Auto: Optimum noise reduction automatically selected.

v

Off:

No noise reduction.

Digital Mode

V

Normal:

Basic 100Hz picture quality

DRC 50:  Improved picture resolution for viewing

scrolling characters

v

DRC 100: Optimum picture resolution creating

flicker-free pictures

Colour Tone

V

Warm:

Gives a warm tint to the picture.

Normal:

Normal.

v

Cool:

Gives a cool tint to the picture.

13

Using the TV menu system:

Equaliser Adjustment

Sel:

Adjust:

Confirm:OK

(Personal)

+

0

–

120

500

1,5K

5 K

10 K

Auto Vol. Control

Off

On

Dual Sound

Mono

Stereo

NICAM

Volume

Dual Sound

PAP

Stereo

NICAM

Balance

0

Loudness

Off

On

Space

Off

On

Audio Adjustment

Equaliser Mode

Equaliser

    Adjustment

Balance

Loudness

Space

Auto Vol. Control

Dual Sound

     Volume

     Dual Sound

Stereo

Off

Off

Stereo

Select Mode :

Off

Confirm: OK

Personal

Vocal

Jazz

Rock

0

NICAM

NICAM

Sound Control

Item

Effect/Operation

Equaliser Mode

V

Personal

Vocal

Jazz

Rock

Pop

v

Flat (fixed setting, cannot be adjusted)

Equaliser adjustment

You can adjust the mode selected in Equaliser mode by

cutting and boosting the 5 selected frequency bands.

Press

b

 or

B

 to select the frequency band then

V

 or

v

 to

adjust the frequency.  Finally, press the OK button to store

the new adjustment.

If you want to store the new setting, you need to set the Equaliser mode to

‘Personal’.  Personal mode permanently stores the setting, all other modes (Vocal,

Jazz, Rock, Pop) store only until the next mode change.

Balance

b

 More

left

B

More right

Loudness

V

Off:

Normal

v

On:

For music broadcasts

Space

V

Off: Normal

v

On:

Special acoustic effect

Auto Vol. Control

V

On: Volume level of the channels will stay the same

independent of the broadcast signal (eg in the case of

advertisements)

v

Off: Volume level changes according to the broadcast

signal.

Dual Sound

For a bilingual broadcast:

V

A for channel 1

v

B for channel 2

For a stereo broadcast:

V

Mono

v

Stereo

When NICAM stereo is being broadcast, the indication NICAM appears briefly

on the screen.

Headphones

i

Volume

Less

b

B

More

i

Dual Sound

Only available when PAP feature is selected:

V

Stereo:   The sound of one screen comes through both

  the TV loadspeakers and the headphones.

v

PAP:

The sound of the left screen comes through

the TV loudspeakers, the sound of the right

screen is selectable via headphones.

For more detail on PAP, refer to the ‘Operating PAP’ section of this manual.

14

Using the TV menu system:

Using the Features menu

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

v

or

V

 buttons to select

 for the ‘Features’ menu then press

B

 to enter the ‘Features’

menu.

3. Press the

v

or

V

 buttons to select the desired menu item then press

B

 to confirm.  For a description

of the menu items and their effects, see the table below.

4. Press the

v

,

V

,

B

 or

b

 buttons to select the desired setting.

5. Press the OK button to confirm your choice of setting.

6. Repeat steps 3-5 if you wish to select any of the other items.

7. Press the MENU button to remove the menu from the TV screen.

Item

Effect/Operation

Sleep Timer

You can select a time after which the TV switches itself into

standby mode.

V

Off

v

90 min

Parental Lock

V

Off:   Normal

v

On:   Press the buttons on the remote control to switch the TV out of

   standby mode. The buttons on the TV do not work.

AV2 Output

V

TV audio/video signal from the aerial

AV1 audio/video signal from scart 1

AV2 audio/video signal from scart 2

AV3 audio/video signal from scart 3

v

AV4 audio/video signal from connectors on front of TV

Features

Select:

Enter:

Sleep Timer

Parental Lock

AV 2 Output

Off

Off

TV

10 min

Sleep Timer

Parental Look

Off

On

AV 2 Output

TV

 AV 1

AV 2

AV 3

AV 4

15

Using the TV menu system:

Using Multi PIP

Multi PIP (picture in picture) mode displays a succession of 12 still pictures and a 13th that is live. You can manually select

which channel you wish to watch, either full-screen or in the PIP mode.

Operating PAP (Picture and Picture)

This PAP feature divides the screen into two for watching two channels simultaneously (with a video source on one if you

want). The sound of the left screen comes through the TV loudspeakers, the sound of the right screen is selectable via

headphones.

1. Press the

button on the remote control to select Multi PIP mode. 13 programme

positions appear on the screen with the current channel in the centre.

2. Press the PROGR+/- buttons repeatedly to select the next or preceding 12 programme

positions.

3. Press the

v

,

V

,

 b

 or

B

buttons to move within the 13 displayed channels.

4. Press the OK button to select the framed channel.  This channel now moves to the centre.

5. Press the OK button again to display the selected channel or press

 to remove Multi PIP

mode from the TV screen.

Switching PAP on and off

Press

 once to display the screens and twice to switch PAP off.

Selecting sound for the headphones

With PAP switched on, refer to the ‘Adjusting the picture and sound’ section of this manual and

set ‘

i

Dual Sound’ to ‘PAP’.

Selecting a PAP source

Press

M

.  The symbol

M

 appears in the right screen.  Select the desired source using the numbered

buttons (for a TV channel) or

 (for a video source).

Swapping screens

Press

 to swap the two screens.

Zooming the screens

Press the

b

 or

B

buttons to change the size of the two screens.

03

05

01

06

11

09

08

02

10

07

13

12

04

16

Using the TV menu system:

Re-arranging the TV channels

After tuning the TV, you can use this feature to change the order of the channels on the TV.



1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the ‘Set Up’

menu.

3. Press the

V

button to select ‘Programme Sorting’ then press

B

 to enter the ‘Programme Sorting’

menu.

4. Press the

v

or

V

buttons to select the channel you want to move then  press

B

 to confirm.

5. Press the

v

or

V

 buttons to select the new programme position (eg PROG 4) for your selected

channel then press the OK button to confirm. The selected channel now moves to its new

programme position and the other channels move accordingly.

6. Repeat steps 4 and 5 if you wish to sort the other channels.

7. Press the MENU button to remove the menu from the TV screen.

Programme Sorting

Select Prog:

Confirm:

Set Up

Auto Tuning

Programme Sorting

Select NexTView

AV Preset

Manual Set Up

Select:

Enter :

PROG CH

LABEL

Programme Sorting

Select Position:

Move: OK

C03

TV 5

PROG CH

LABEL

 1

 2

 3

 4

 5

 6

 7

 8

 9

10

11

C03

C05

C07

C08

C09

C11

C12

C13

C14

C15

C16

TV 5

PRO 7

EU-SP

SWF

RTL

SAT

MDR

DDI

DSF

RTL 2

KAB 1

C03

C05

C07

C08

C09

C11

C12

C13

C14

C15

C16

TV 5

PRO 7

EU-SP

SWF

RTL

SAT

MDR

DDI

DSF

RTL 2

KAB 1

1

 2

 3

 4

 5

 6

 7

 8

 9

10

11

- - - - -

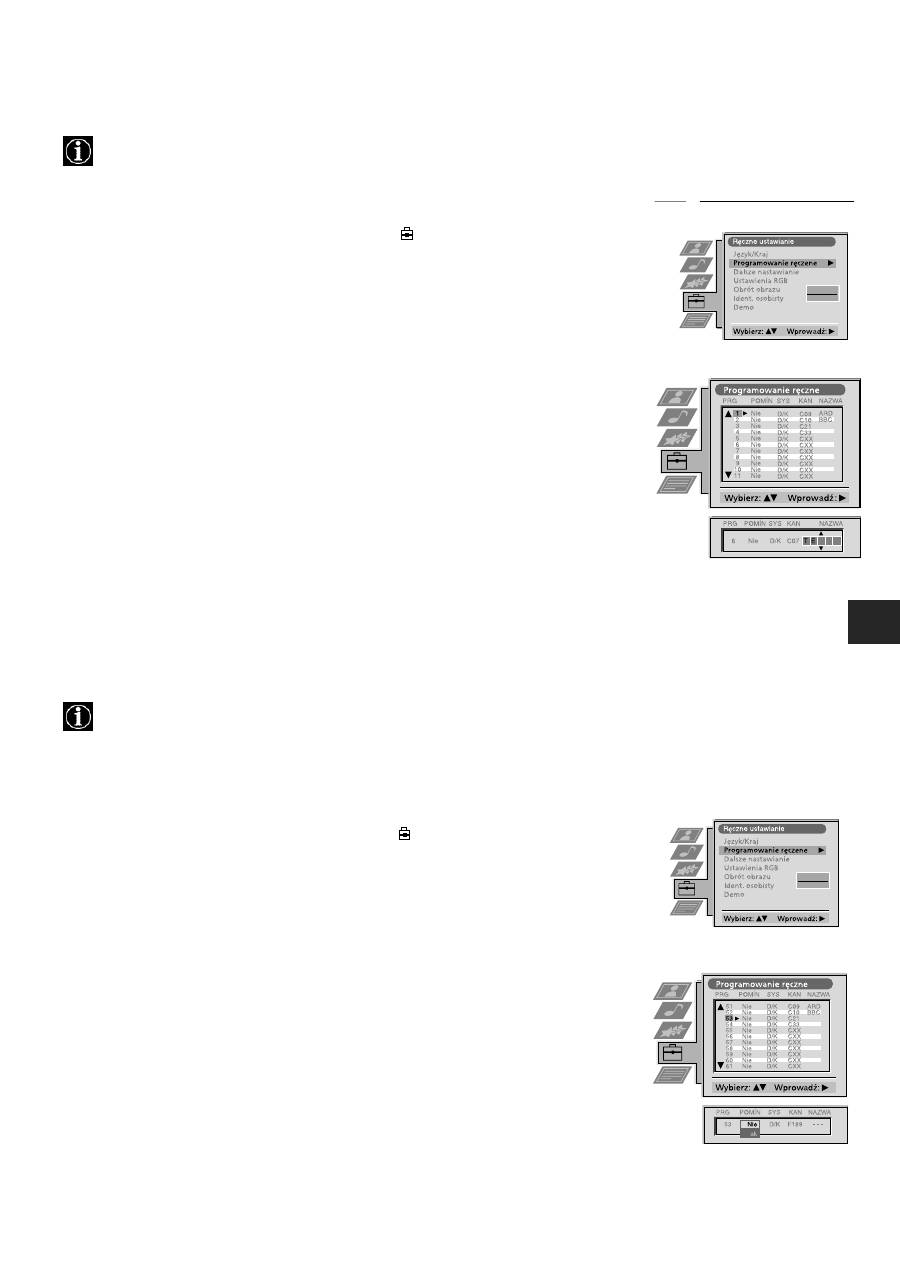

Manually tuning the TV

You have already tuned the TV automatically using the instructions at the start of this manual. You can however carry out

this operation manually, adding channels to the TV, one at a time.

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the ‘Set Up’

menu.

3. Press the

V

button to select ‘Manual Set Up’ on the menu screen then press

B

 to enter the ‘Manual

Set Up’ menu.

4. Press the

V

button to select ‘Manual Programme Preset’ on the menu screen then press

B

 to enter

the ‘Manual Programme Preset’ menu.

5. Press the

v

or

V

buttons to select a programme number for your channel (eg PROGR 1 for BBC1)

then press

B

 to highlight the ‘SKIP’ column.

6. Press

v

to select ‘OFF’ then press

B

 to highlight the ‘SYS’ column.

7. Press the

v

or

V

buttons to select the TV broadcast system (B/G for western european countries or

D/K for eastern european countries) or ‘EXT’ for a video input source (AV1, AV2, ...) then press

B

to confirm.

8. Press the

v

or

V

buttons to select ‘C’ for terrestrial channels, ‘S’ for cable channels, or ‘F’ for

direct frequency inputs then press

B

 to confirm.

9. Select the first number digit of ‘CH’ (channel) then the second number digit of ‘CH’ with the

number buttons on the remote control or

Press the

V

button to search for the next available channel.

10. If you do not wish to store this channel on the programme number you selected, press the

v

or

V

buttons to continue searching for the desired channel.

11. If this is the channel you wish to store, press the OK button.

12. Repeat steps 5-11 if you wish to store more channels then press the MENU button to remove the

menu from the TV screen.

PROG

SYS

Off

SKIP

LABEL

1

I

Manual Set Up

Select:

Enter:

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

O

- - - - - - -

Set Up

Auto Tuning

Programme Sorting

Select Next View

AV Preset

Manual Set Up

Select:

Enter:

Manual Programme Preset

Select:

Enter:

PROG

CH

SYS

SKIP

LABEL

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

1

 2

 3

 4

 5

 6

 7

 8

 9

10

11

PROG

CH

SYS

Off

SKIP

LABEL

1

B/G

L

I

D/K

EXT

CH

C

S

F

PROG

SYS

Off

SKIP

LABEL

1

I

CH

03

SEARCH

PROG

CH

SYS

Off

SKIP

LABEL

0

EXT

AV1

AV2

AV3

AV1

ARD

BBC

C03

C05

C07

C08

C09

C11

C12

C13

C14

B/G

B/G

C09

C10

B/G

B/G

TV 5

PRO 7

EU-SP

SWF

RTL

SAT

MDR

DDI

DSF

B/G

B/G

B/G

B/G

B/G

B/G

B/G

- - - - -

17

Using the TV menu system:

Naming a channel

Names for channels are usually taken automatically from Teletext if available. You can however name a channel or an input

video source using up to five characters (letters or numbers).

Skipping programme positions

This function enables you to skip unused programme positions when selecting them with the PROGR+/- buttons.

However, by using the number buttons you can still select the skipped programme position.

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the ‘Set

Up’ menu.

3. Press the

V

button to select ‘Manual Set Up’ then press

B

 to enter the ‘Manual Set Up’

menu.

4. Press the

V

button to select ‘Manual Programme Preset’ then press

B

 to enter the ‘Manual

Programme Preset’ menu.

5. Press the

v

or

V

buttons to select the channel you wish to name.

6. Press the

B

 button repeatedly until the first element of the ‘LABEL’ column is highlighted.

7. Press the

v

or

V

buttons to select a letter or number (select ‘-’ for a blank) then press

B

 to

confirm.  Select the other four characters in the same way.

8. After selecting all the characters, press the OK button.

9. Repeat steps 5 to 8 if you wish to label other channels.

10. Press the MENU button to remove the menu from the TV screen.

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the

‘Set Up’ menu.

3. Press the

V

button to select ‘Manual Set Up’ then press

B

 to enter the ‘Manual Set Up’

menu.

4. Press the

V

button to select ‘Manual Programme Preset’ then press

B

 to enter the ‘Manual

Programme Preset’ menu.

5. Press the

v

or

V

buttons to select the programme position then press

B

 to highlight the

‘SKIP’ column.

6. Press the

v

or

V

buttons to select ‘Off’ or ‘On’ (if you wish to skip this programme

position) then press the OK button to store.

7. Repeat steps 5 and 6 if you wish to skip or unskip further programme positions.

8. Press the MENU button to remove the menu from the TV screen.

Manual Programme Preset

Select:

Enter:

PROG

CH

SYS

SKIP

LABEL

PROG

CH

SYS

SKIP

LABEL

 53

I

F189

- - -

Off

On

C09

C10

BBC1

BBC

I

I

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

51

52

53

54

55

56

57

58

59

60

61

Manual Programme Preset

Select:

Enter:

PROG

CH

SYS

SKIP

LABEL

C09

C10

ARD

BBC

B/G

B/G

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

1

 2

 3

 4

 5

 6

 7

 8

 9

10

11

PROG

CH

SYS

Off

SKIP

LABEL

 6

I

C07

T E

Manual Set Up

Select:

Enter:

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

O

- - - - - - -

Manual Set Up

Select:

Enter:

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

O

- - - - - - -

Manual Set Up

Select:

Enter:

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

O

- - - - - - -

Manual Set Up

Select:

Enter:

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

O

- - - - - - -

18

Using the TV menu system:

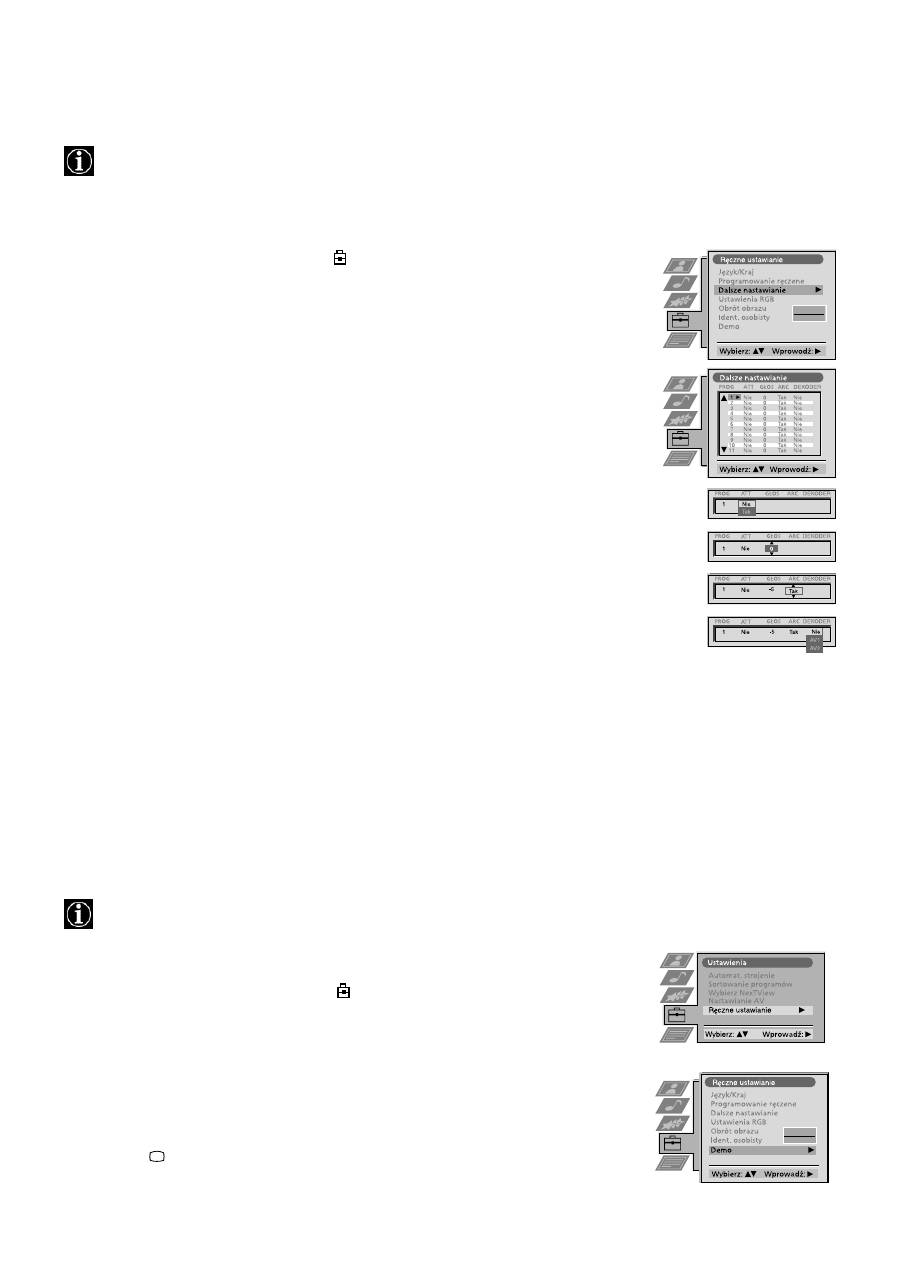

Using the Further Programme Preset feature

With this feature you can a) adjust the attenuation of each channel, b) individually adjust the volume level of each channel,

c) manually fine-tune the TV to obtain a better picture reception if the picture is distorted or d) preset the AV output for

the programme positions of channels with scrambled signals (eg from a pay TV decoder).  In this way a connected VCR

records the unscrambled signal.

Further Programme Preset

Select:

Enter:

PROG

AFT

VOL

DECODER

On

On

On

0

0

0

1

 2

 3

 4

 5

 6

 7

 8

 9

10

11

PROG

AFT

VOL

ATT

DECODER

1

Off

On

PROG

AFT

VOL

DECODER

1

0

PROG

AFT

VOL

DECODER

1

-5

PROG

AFT

VOL

DECODER

1

-5

On

On

Off

AV1

AV2

ATT

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

0

0

0

0

0

0

0

0

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

Off

On

On

On

On

On

On

On

On

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the ‘Set

Up’ menu

3. Press the

V

button to select ‘Manual Set Up’ then press

B

 to enter the ‘Manual Set Up’ menu.

4. Press the

V

button to select ‘Further Programme Preset’ then press

B

 to enter the ‘Further

Programme Preset’ menu.

5. Press the

v

or

V

buttons to select the relevant programme number then press the

B

 button

repeatedly to select a) ATT b) VOL c) AFT or d) DECODER. The selected item changes

colour.

6. a)

ATT - RF Attenuator

Press the

v

or

V

buttons to switch attenuator ‘on’ or ‘off’. Press the OK button to confirm the

selection. Repeat steps 5 and 6a if you wish to adjust the attenuation of the other channels.

b)

VOL - Volume Offset

Press the

v

or

V

buttons to adjust the volume level (range -7 to +7) of the channel. Store by

pressing the OK button. Repeat steps 5 and 6b if you wish to adjust the volume level of the

other channels.

c)

 AFT - Automatic Fine Tuning

Press the

v

or

V

buttons to fine tune the channel frequency over a range of -15 to +15. Press

the OK button to confirm. Repeat steps 5 and 6c if you wish to fine tune other channels.

d)

DECODER

Press the

v

or

V

buttons to select AV1 or AV2 for the programme position then press the OK

button to confirm. You can now attach a decoder to the AV1 or the AV2 socket on the back of

the TV and the picture from that decoder will appear on this programme number. Repeat steps

5 and 6d to preset the AV output for other programme positions.

7. Press the MENU button to remove the menu from the TV screen.

Selecting the ‘Demo’ feature

This function provides an overview of some of the features available on the TV.

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the

‘Set Up’ menu

3. Press the

V

button to select ‘Manual Set Up’ then press

B

 to enter the ‘Manual Set Up’

menu.

4. Press the

V

button to select ‘Demo’ then press

B

 to start the demonstration (which lasts for

approximately 5 minutes).

5. Press the

 button to remove the demonstration from the TV screen.

Manual Set Up

Select:

Enter:

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

O

- - - - - - -

Start

Set Up

Auto Tuning

Programme Sorting

Select Next View

AV Preset

Manual Set Up

Select:

Enter:

- - - - -

Manual Set Up

Select:

Enter:

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

O

- - - - - - -

19

Using the TV menu system:

Adjusting the picture geometry for an RGB source

When connecting an RGB source such as a Sony Playstation you may need to readjust the geometry of the picture.

RGB Set Up

Adjust Size:

Confirm: OK

H Centre

O

H Size

O

RGB Set Up

Adjust Position:

Confirm: OK

H Centre

O

H Size

O

1. Press the

 button on the remote control to select the connected RGB source

.

2. Press the MENU button to display the menu on the TV screen.

3. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the ‘Set

Up’ menu

4. Press the

V

button to select ‘Manual Set Up’ on the menu screen then press

B

 to enter the

‘Manual Set Up’ menu

5. Press the

V

button to select ‘RGB Set Up’ on the menu screen then press

B

 to enter the

‘RGB Set Up’ sub menu.

6. Press

B

to select H Centre then press

v

or

V

 to adjust the centre of the picture over a range

of -10 to +10. Store the new range by pressing the OK button.

7. Press

B

to select H Size then press

v

or

V

 to adjust the horizontal coordinates over a range

of -10 to +10. Store the new range by pressing the OK button.

8. Press the MENU button to remove the menu from the TV screen.

 1

Adjusting the picture rotation

Because of the earth’s magnetism the picture might slant. In this case you can readjust the picture.

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the

‘Set Up’ menu

3. Press the

V

button to select ‘Manual Set Up’ then press

B

 to enter the ‘Manual Set Up’

menu.

4. Press the

V

button to select ‘Picture Rotation’ then press

B

 to enter the ‘Picture Rotation’

sub menu.

5. Press the

v

or

V

buttons to rotate the picture over a range of -5 to +5 then press the OK

button to store.

6. Press the MENU button to remove the menu from the TV screen.

Manual Set Up

Rotate:

Confirm: OK

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

O

Set Up

Auto Tuning

Programme Sorting

Select Next View

AV Preset

Manual Set Up

Select:

Enter:

- - - - -

20

Using the TV menu system:

Inputting your personal ID

With this feature, you can allocate a safety code to your TV which will enable you to be traced if the TV is stolen and

recovered. The safety code however can only be entered once - please make a note of it!

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the

‘Set Up’ menu

3. Press the

V

button to select ‘Manual Set Up’ on the menu screen then press

B

 to enter the

‘Manual Set Up’ menu.

4. Press the

V

button to select ‘Personal ID’ on the menu screen then press

B

 to enter the

‘Personal ID’ sub menu.

5. Press the

v

or

V

buttons to select the first of a total of 11 characters  (letter, number + or a

blank) then press

B

 to go to the next character.

6. Repeat step 5 to input all the characters for the code.

7. Press the OK button to store. A status box appears on screen requesting you to re-enter

your code.

8. Press the OK button to store the code or press

b

 to cancel.

9. Press the MENU button to remove the menu from the TV screen.

Presetting and naming input signals

Using this feature you can label input sources.

1. Press the MENU button on the remote control to display the menu on the TV screen.

2. Press the

V

button to select the

 symbol on the menu screen then press

B

 to enter the ‘Set

Up’ menu

3. Press the

V

button to select ‘AV Preset’ on the menu screen then press

B

 to enter the ‘AV

Preset’ menu.

4. Press the

v

or

V

buttons to select the desired AV input (AV1, 2, 3 or 4).

5. Press the

B

 button to select ‘Label’.

6. Press the

v

or

V

buttons to select the first character of the name then press the

B

 button to

move to the next character.

7. Repeat step 7 to select the other 4 characters then store by pressing the OK button.

8. Repeat steps 4-8 for the other AV input sources then press the MENU button to remove the

menu from the TV screen.

Manual Set Up

Select A-Z, 0-9:

Store: OK

Language/Country

Manual Programme Preset

Further Programme Preset

RGB Set Up

Picture Rotation

Personal ID

Demo

-   -   -   -   -   -

AV Preset

Select :

Enter:

 Input             Label

AV 1

AV 2

AV 3

AV 4

AV 1

AV 2

AV 3

AV 4

AV Preset

Select A-Z, 0-9 :

Confirm: OK

 Input             Label

AV 1

AV 2

AV 3

AV 4

AV 1

AV 2

AV 3

AV 4

21

Additional Equipment

Using the illustrations below, you can connect a wide range of audio and video equipment to your TV.

Connecting additional equipment to the TV

To view the input signals of connected equipment, please follow the instructions below.

1. Using the illustrations above, connect your equipment to the appropriate TV socket.

2. Press the

 button repeatedly on the remote control until the correct input symbol for your equipment appears on the TV

screen (see table below):

* automatic detection of the signal according to the connected equipment

3. Switch on the connected equipment. The picture from this equipment (if any are available) will appear on the TV screen.

4. Press

 to return to the normal TV screen.

Note: To avoid picture distortion, do not connect equipment to the

F

 and

G

 sockets at the same time.

Symbol on

the TV screen

Input signals from connector

•

Audio/video input signal through scart connector

A

  or* RGB through scart connector

A



•

Audio/video input signal through scart connector

B

  or* S-video through scart connector

B

•

Audio/video input signal through scart connector

C

 or* S-video through scart connector

C

•

S-video input signal through the 4-pin DIN connector

F

 or* video input signal through phono jack

G

 and audio input signal through phono jacks

H

 1

 2

 3

 4

Connecting Headphones

Plug in your headphones to the socket

E

 on the front of the TV set.

B C

D

A

F

G

H

E

22

 Additional Equipment

*

If the picture or sound is distorted, move the VCR away from the TV set.

*

When connecting a monaural VCR, connect only the white jack to both the TV set and the VCR.

*

For information on how to select the output signal of the scart 2

/

, see page 14.

*

When connecting external hi-fi equipment, you can adjust the volume level by adjusting the headphones setting in the

sound menu - please refer to the ‘Adjusting picture and sound’ section of this manual.

Additional information when connecting equipment

2

s

 2

Smartlink is a direct link between your TV and VCR.

For Smartlink you need:

*

A VCR which supports Smartlink, NexTView Link, Easy Link or Megalogic.

*

A fully-wired 21-pin scart cable to connect your VCR to scart 2

/

 connector.

The features of Smartlink are:

*

Tuning information such as the channel overview are downloaded from the TV set to the VCR.

*

With NexTView you can programme your VCR easily.

*

Direct TV recording: while watching TV you need to press just one button on the VCR to record this programme.

For more information on Smartlink please refer to your VCR instruction manual.

Smartlink

2

s

 2

Using the buttons underneath the cover of the remote control you can control other Sony equipment.

1. Open the cover of the remote control.

2. Set the selector VTR 1234 DVD according to the equipment you want to control:

VTR1 Beta VCR

VTR2 8mm VCR

VTR3 VHS VCR

VTR4 Digital Video (DCR-VX 1000/9000E,VHR-1000)

DVD Digital Video Disk

3. Use the buttons on the remote control to operate the equipment.

*

If your equipment has a COMMAND MODE selector, set this selector to the same position as the VTR 1234 DVD

selector on the TV remote control.

*

If the equipment does not have a certain function, the corresponding button on the remote control does not work.

Remote control of other Sony equipment

23

Additional Information

Specifications

TV system

B/G/H, D/K

Colour system

PAL, SECAM

NTSC 3.58, 4.43 (only Video In)

Channel coverage

See the ‘Channel Display Table’ below.

Picture tube

FD Trinitron, Approx. 72cm (29 inches), 104° deflection.

Rear Terminals

/

  21-pin Euro connector (CENELEC standard) including audio/

video input, RGB input, TV audio/video output.

/

  21-pin Euro connector (CENELEC standard) including audio/

video input, S-video input, Monitor audio/video output.

/

  21-pin Euro connector (CENELEC standard) including audio/

video input, S-video input, Monitor audio/video output.

L/G/S/I

RCA connectors, variable output for audio signals

R/D/D/D

RF In

Front Terminals

Video input -phono jacks

Audio inputs - phono jacks

S video input - 4 pin DIN

Headphones jack - minijack stereo

 1

2

s

 2

 3

s

 3

 4

 4

s

 4

Sound output

Left/Right:

2x20W (Music Power)

2x10W (RMS)

Sub woofer: 30W (Music Power)

15W (RMS)

Power consumption

158W

Dimensions (wxhxd)

Approx. 765x635x570mm

Weight

Approx. 59kg

Accessories supplied

RM-893 remote control (1)

IEC designated size AA batteries (2)

Other features

Flat display Trinitron tube, noise reduction, DRC 50Hz

picture, DRC 100Hz picture, PAP, PAT, M-PIP, graphic

equaliser, 2000 page TEXT memory, personal ID, sleep timer,

NexTView, Digital Comb Filter, second tuner.

Design and specifications are subject to change

without notice.

Channel Display Table

Receivable Channels

Channel Displays

B/G/H

E2..12, 21..69

C02..C12, C21..69

CABLE TV (1)

S1..S41

S01..S41

CABLE TV (2)

S01..S05

S42..S46

M1..M10

S01..S10

U1..U10

S11..S20

ITALIA

A..H, H1, H2

C13..C20

D/K

R01..R12, R21..R69

C01..C12, C21..C69

S01..S05

S42..S46

 1

24

Additional Information

Here are some simple solutions to problems which may affect the picture and sound.

•

If you continue to have these problems, have your TV serviced by qualified personnel.

•

NEVER open the casing yourself.

Troubleshooting

Problem

Suggested remedy

No picture (screen is dark), no sound

•

Plug the TV in.

•

Press the

 button on the front of the TV.

•

If the

 indicator is on press the

 button or a numbered

button on the remote control.

•

Check the aerial connection.

•

Turn the TV off for 3 or 4 seconds and then turn it on again

using the

 button on the front of the TV.

Poor or no picture (screen is dark), but

good sound.

•

Using the MENU system, select the Picture

Adjustment display.  Adjust the brightness, picture and colour

balance levels.

•

From the Picture Adjustment display select RESET to return

to the factory settings.

Good picture, no sound

•

Press the

 button on the remote control.

•

If

 is displayed on the screen, press the

 button on the

remote control.

No colour on colour programmes

•

Using the MENU system, select the Picture Adjustment

display and adjust the colour setting.

•

From the Picture Adjustment display select RESET to return

to the factory settings.

Distorted picture when changing

programmes or selecting Teletext

•

Turn off any equipment connected to the scart connectors on

the rear of the TV.

Remote control does not function

•

Replace the batteries.

The standby indicator

 on the TV

flashes

•

Contact your nearest Sony service centre.

Interferance on picture from external

equipment

•

Reduce sharpness level.

/

PL

Informacje dotyczące bezpieczeństwa

Bezpieczeństwo

Telewizor jest przystosowany do zasilania tylko

napi

ę

ciem przemiennym 220 – 240 V. Nie w

łą

cza

ć

zbyt du

ż

ej liczby urz

ą

dze

ń

 do jednego gniazdka

sieciowego grozi to po

ż

arem lub pora

ż

eniem

pr

ą

dem.

Ze wzgl

ę

du na bezpiecze

ń

stwo i ochron

ę

ś

rodowiska naturalnego zaleca si

ę

, aby telewizor,

który nie jest u

ż

ywany, nie pozostawa

ł

 w trybie

czuwania, lecz by

ł

 wy

łą

czany z sieci.

Nigdy nie wpycha

ć

 do telewizora

ż

adnych

przedmiotów. Grozi to po

ż

arem lub pora

ż

eniem

pr

ą

dem. Nigdy nie wylewa

ć

 na telewizor

ż

adnych

p

ł

ynów. Je

ś

li do wn

ę

trza telewizora dostanie si

ę

jaki

ś

  p

ł

yn lub przedmiot, nie u

ż

ywa

ć

 urz

ą

dzenia,

zanim zostanie ono skontrolowane przez

odpowiednio wykwalifikowan

ą

 osob

ę

.

Nie otwiera

ć

 obudowy ani nie zdejmowa

ć

 pokrywy

z ty

ł

u telewizora. Naprawy powierza

ć

 tylko

wykwalifikowanym osobom.

Aby unikn

ąć

 ryzyka po

ż

aru lub pora

ż

enia pr

ą

dem,

nie wystawia

ć

 telewizora na deszcz i chroni

ć

 go

przed wilgoci

ą

.

Dla w

ł

asnego bezpiecze

ń

stwa, w czasie burzy nie

dotyka

ć

ż

adnych elementów telewizora, jego

przewodu zasilaj

ą

cego ani przewodu antenowego.

Nie zakrywa

ć

 otworów wentylacyjnych na

telewizorze. Dla zapewnienia w

ł

a

ś

ciwej wentylacji,

pozostawi

ć

 wokó

ł

 telewizora przynajmniej

1

0 cm

wolnego miejsca.

Nigdy nie stawia

ć

 telewizora w miejscach

gor

ą

cych, wilgotnych lub nadmiernie zapylonych.

Nie instalowa

ć

 telewizora w miejscach, w których

b

ę

dzie on nara

ż

ony na wibracje mechaniczne.

Aby unikn

ąć

 po

ż

aru, przechowywa

ć

ł

atwopalne

przedmioty z dala od telewizora i nie zbli

ż

a

ć

 si

ę

 do

niego z otwartym ogniem (na przyk

ł

ad

ś

wiec

ą

).

Do czyszczenia telewizora u

ż

ywa

ć

 mi

ę

kkiej, lekko

zwil

ż

onej

ś

ciereczki. Nie czy

ś

ci

ć

 telewizora

benzyn

ą

, rozcie

ń

czalnikiem ani innymi

ś

rodkami

chemicznymi. Nie rysowa

ć

 ekranu telewizora. Dla

bezpiecze

ń

stwa, przed czyszczeniem telewizora

wy

łą

czy

ć

 go z sieci.

Przy wy

łą

czaniu przewodu zasilaj

ą

cego z gniazdka

sieciowego chwyta

ć

 wtyczk

ę

. Nie ci

ą

gn

ąć

 samego

przewodu.

Dba

ć

, aby nie stawia

ć

 na przewodzie zasilaj

ą

cym

ci

ęż

kich przedmiotów, poniewa

ż

 mog

ą

 one

uszkodzi

ć

 przewód.

Zalecamy nawini

ę

cie nadmiaru przewodu na

zaczepy znajduj

ą

ce si

ę

 z ty

ł

u telewizora.

Ustawi

ć

 telewizor na bezpiecznej, stabilnej

podstawie. Nie pozwala

ć

, aby wspina

ł

y si

ę

 na niego

dzieci. Nie k

ł

a

ść

 telewizora na boku ani ekranem

do góry.

Przed przenoszeniem telewizora wy

łą

czy

ć

 go z

sieci. Unika

ć

 nierównych powierzchni, szybkiego

marszu i u

ż

ywania nadmiernej si

ł

y. Je

ś

li telewizor

zosta

ł

 upuszczony lub uszkodzony, natychmiast

zleci

ć

 jego kontrol

ę

 odpowiednio

wykwalifikowanej osobie z serwisu.

Nie zakrywa

ć

 otworów wentylacyjnych na

telewizorze takimi przedmiotami jak zas

ł

ony czy

gazety.

1

Informacje dotyczące bezpieczeństwa

Wszystkie  odbiorniki  telewizyjne  pracują  z  wykorzystaniem  bardzo  wysokich  napięć.  Aby  uniknąć  pożaru  lub

porażenia prądem, należy przestrzegać zasad bezpieczeństwa, podanych na załączonym niebieskim arkuszu.

Nie

blokować ani nie zakrywać otworów wentylacyjnych. Dla zapewnienia wentylacji pozostawić ze wszystkich stron

telewizorach po 10 cm wolnego miejsca.

Informacje dotyczące bezpieczeństwa

Spis Treści

Spis Treści

Instalowanie

1. Sprawdzanie załączonych akcesoriów

2. Wkładanie baterii do pilota

3. Podłączanie telewizora

4. Włączanie telewizora

5. Używanie przycisku sterującego

6. Programowanie telewizora

7. Znajdywanie kanału wideo

2

2

3

4

4

5

5

Obsługa

Przegląd przycisków telewizora

Przegląd przycisków pilota

NexTView

Telegazeta

Posługiwanie się systemem menu telewizora

Regulacja obrazu

Regulacja dźwięku

Używanie menu Funkcje

Posługiwanie się trybem Multi PIP

Działanie trybu PAP (Obraz i obraz)

Zamiana pozycji programów

Ręczne programowanie telewizora

Nadawanie nazw programom

Pomijanie pozycji programów

Posługiwanie się menu "Dalsze nastawianie"

Włączanie trybu "Demo"

Regulacja obrotu obrazu

Regulacja geometrii obrazu dla sygnału RGB

Wprowadzanie identyfikatora osobistego

Regulacja i nadawanie nazw sygnałom wej

ś

ciowym

6

7

8

10

12

12

13

14

15

15

16

16

17

17

18

18

19

19

20

20

Dodatkowy osprzęt

Podłączanie urządzeń dodatkowych

Informacje dodatkowe dotyczące podłączania urządzeń

Smartlink

Zdalne sterowanie innym sprzętem Sony

21

22

22

22

Informacje dodatkowe

Dane techniczne

Tabela kanałów

Problemy i ich usuwanie

23

23

24

2

Wykonaj  czynności  1-7,  aby  dokonać instalacji telewizora i zacząć oglądać  programy. Instalowanie

1. Sprawdzanie załączonych akcesoriów

2. Wkładanie baterii do pilota

Pilot

Baterie

Przy wkładaniu baterii zawsze zwracaj uwagę na wła ciwe ułożenie biegunów.

Pamiętaj, aby pozbywać się niepotrzebnych baterii w sposób przyjazny dla środowiska.

3

Instalowanie

3. Podłączanie telewizora

1. Podłącz antenę do magnetowidu, tak jak to pokazano.

2. Połącz gniazdo magnetowidu RF OUT, znajdujące się z tyłu magnetowidu, z

gniazdkiem antenowym telewizora, tak jak to pokazano na rysunku.

3. Podłącz magnetowid do gniazdka sieciowego i włącz go.

4. Włóż nagraną kasetę do magnetowidu i przyciśnij 'PLAY'.

1. Podłącz antenę do gniazda oznaczonego

, znajdującego się z tyłu odbiornika.

Podłączanie anteny do telewizora

Podłączanie anteny i magnetowidu do telewizora

Jeżeli nie podłączasz

telewizora do

magnetowidu, wówczas

należy podłączyć antenę,

tak jak to pokazano na

ilustracji, po lewej i

przejść do sekcji

"4. Włączanie

telewizora".

Jeżeli natomiast

podłączasz telewizor do

magnetowidu, wówczas

należy przejść do sekcji

znajdującej się poniżej.

Kabel Euro nie jest

wymagany. Jeżeli

jednak zostanie

użyty, to dodatkowe

połączenie może

polepszyć obraz i

dźwięk podczas

odtwarzania.

OUT

IN

AERIAL

ANTENNA

AC IN

(istniejąca antena)

(łączówka Euro -

nie ma w wyposażeniu)

4

Instalowanie

1. Podłącz wtyczkę kabla telewizora do gniazdka zasilania (220-240V AC, 50Hz).

2. Wciśnij wyłącznik zasilania

 znajdujący się z przodu telewizora.

Jeżeli świeci się kontrolka trybu czuwania, znajdująca się z przodu telewizora, należy nacisnąć przycisk TV

znajdujący się na pilocie, aby włączyć odbiornik TV. Należy zachować cierpliwość; obraz może pojawić się na

ekranie dopiero po kilku chwilach.

4. Włączanie telewizora

5. Używanie przycisku sterującego

/

Aby wybrać wariant w menu,

naci nij  rodkowš czę ć

przycisku, oznaczonš OK..

Aby poruszać się po menu,

wciśnij odpowiedni przycisk

kierunku.

Przemieszczanie wskaźnika  Przyciskanie

przyciskiem sterującym

przycisku sterującego

5

Instalowanie

Przed przystąpieniem do strojenia telewizora należy wybrać język i kraj.

6. Programowanie telewizora

Language country

Select language:

Confirm: OK

Language

Country

Türkçe

Suomi

Svenska

Português

Polski

Norsk

Nederlands

Great Britain

1. Na ekranie pojawia się menu Język/Kraj z podświetlonym

słowem "English".

2.

Przyciskami

v

oraz

V

pilota wybierz język, a następnie

przyciśnij OK, aby zatwierdzić. Pojawia się menu Kraj z

podświetlonym słowem "Wyłączony". Wybierz "Wyłączony",

jeżeli nie chcesz, aby kanały zostały kolejno zaprogramowa-

ne, począwszy od pozycji 1.

3.

Wciśnij

v

lub

V

, aby wybrać kraj, w którym będzie używany

telewizor i przyciśnij OK, aby potwierdzić swój wybór.

4. Pojawia się menu "Automatyczne Strojenie" w wybranym

języku. Przyciśnij OK, aby potwierdzić.

5. Sprawdź, czy antena jest podłączona zgodnie z instrukcjami i

przyciśnij OK, aby zatwierdzić. Telewizor zacznie

automatycznie wyszukiwać i programować dostępne kanały.

Operacja ta może potrwać kilka minut - należy zachować

cierpliwość i nie przyciskać żadnych przycisków.

6.

Po zakończeniu strojenia wszystkich dostępnych kanałów, na

ekranie pojawia się menu "Sortowanie programów", które

pozwala zmienić porządek zaprogramowanych kanałów.

Jeżeli chcesz zmienić kolejność programów, przyciśnij

v

lub

V

, aby wybrać kanał, który chcesz przesunąć, następnie

przyciśnij

B

. Przy pomocy przycisków

v

lub

V

wybierz nową

pozycję dla danego programu i przyciśnij OK, aby

potwierdzić. Wybrany program zostanie przeniesiony w

nowe miejsce, a inne programy zostaną odpowiednio

przesunięte. Powtarzaj tę procedurę, jeżeli chcesz zmienić

kolejność pozostałych programów.

7. Naciśnij przycisk MENU, aby usunąć menu z ekranu

telewizora.

8. Naciskaj PROGR+/- lub numerowane przyciski, aby oglądać

programy telewizyjne.

Uwaga: Aby w dowolnym momencie zatrzymać proces

automatycznego strojenia, naciśnij przycisk OK.

Podłączywszy już magnetowid do telewizora, musisz znaleźć kanał wideo.

1. Naciskaj przyciski PROGR+/-, aż kanał wideo pokaże się na ekranie telewizora.

Uwaga: Jeżeli chcesz zmienić pozycję kanału wideo wśród programów, przejdź do sekcji "Zapamiętywanie

kanałów TV".

7. Znajdywanie kanału wideo

1

2

3

4

5

6

7

8

9

0

6

Obsługa

Przegląd przycisków telewizora

Przyciski regulacji głośności.

Przyciśnij, aby zwiększyć (+) /

zmniejszyć (-) głośność.

Przycisk wejścia Video.

Przyciśnij, aby wybrać sygnał

wejściowy z magnetowidu lub

innych urządzeń.

Przyciski zmiany

programu (+) i (-).

Przyciśnij, aby

zmienić program.

Aby

uzyskać

dostęp

do

przednich

gniazd

wej ciowych  i  przycisków  telewizora,  popchnij  do

góry panel sterowania (jak pokazano na ilustracji).

Panel sterowania opu ci się.

Przycisk przywracania standardowych

ustawień.

Naci nij  go  w  celu  przywrócenia

fabrycznych ustawień obrazu i d więku.

Na  ekranie  pojawi  się  logotyp  Sony,  a

następnie

ekran

automatycznego

strojenia.  Je li  nie  chcesz  ponownie

dostrajać telewizora, naci nij przycisk

b

na pilocie

7

Obsługa

Przegląd przycisków pilota

Aby chwilowo wyłączyć telewizor

Przyciśnij w celu chwilowego wyłączenia telewizora.

Aby włączyć telewizor, należy ponownie nacisnąć ten

przycisk. Aby oszczędzać energię, znależy wyłączać nie

używany telewizor z sieci. UWAGA: Jeśli przez 15-30

minut nie jest odbierany sygnał TV i nie zostanie

naciśnięty żaden przycisk, telewizor automatycznie

przełączy się w tryb oczekiwania.

Aby pokazać informacje

Naciśnij w celu pokazania wszystkich ekranowych

wskaźników. Naciśnij ponownie, aby je ukryć. Naciśnij w

trybie telegazety, aby przejść do spisu treści (przeważnie

strona 100), naciśnij ponownie, aby skasować.

Aby  wybrać  sygnał  wejściowy  lub  zatrzymać

telegazetę

Wciśnij w celu wyboru sygnału wejściowego z gniazd

(patrz sekcja "Używanie dodatkowego sprzętu").

Naciśnij w trybie telegazety, aby zatrzymać wyświetlaną

stronę. Naciśnij ponownie, aby skasować.

Wiêcej szczegó³ów znajduje siê w sekcji "Pos³ugiwanie siê

trybem PAP".

Aby powrócić do poprzedniego kanału

Wciśnij w celu przejścia do ostatnio oglądanego

programu. Uwaga: Operacja ta może zostać wykonana

tylko wtedy, gdy obecny kanał był oglądany przez 5

sekund.

Naciśnij, aby włączyć i wyłączyć tryb Multi PIP.

Aby zmienić format obrazu

Wciśnij w celu zmiany wielkości obrazu.

Przyciski Fastext

Aby zapoznać się ze szczegółami: patrz sekcja

Telegazeta.

Aby wybrać podpunkty menu

Użyj przycisku OK oraz przycisków kierunkowych, aby

wybrać opcje dostępne w systemie menu telewizora.

Aby wyświetlić menu

Naciśnij, jeżeli chcesz dokonać ustawień w menu

telewizora. Naciśnij ponownie, aby menu zniknęło z

ekranu.

Aby wybrać kanał

Wcisnąć w celu wybrania kanału.

Aby wyłączyć dźwięk

Wcisnąć w celu wyłączenia dźwięku telewizora.

Wcisnąć ponownie, aby przywrócić dźwięk.

Aby powrócić do normalnego trybu TV

Przyciśnij w celu powrotu do normalnego

działania z telegazety lub z trybu czuwania.

Aby włączyć telegazetę

Wciśnij w celu włączenia i wyłączenia

telegazety.

Aby  wybrać  Elektroniczny  program  TV

(EPG)

Wciśnij w celu włączenia i wyłączenia EPG.

Aby zatrzymać obraz

Przyciśnij,  jeżeli  chcesz  zanotować  jakąś

informację  z  ekranu  telewizora,  np.  numer

telefonu. Przyciśnij ponownie, aby powrócić do

normalnego obrazu telewizyjnego.

Aby wybrać program

Przyciśnij jeden z numerowanych przycisków.

Dla programów dwucyfrowych, np. 23, najpierw

należy przycisnąć -/--, a następnie 2 oraz 3.

Aby wyświetlić menu obrazu

Przyciśnij,  aby  zmienić  ustawienia  obrazu.

Przyciśnij przycisk OK, aby usunąć menu.

Aby wyświetlić menu dźwięku

Przyciśnij,  aby  zmienić  ustawienia  dźwięku.

Przyciśnij przycisk OK, aby usunąć menu.

W celu wyświetlenia tabeli programów

Wciśnij przycisk OK. Wciśnij

v

lub

V

 w celu

wyboru żądanego programu, a następnie

B

, aby

potwierdzić.

Aby ustawić głośność

Przycisnąć w celu ustawienia głośności

telewizora.

Aby przywrócić ustawienia fabryczne.

Otwórz pokrywkę pilota i naciśnij, aby

przywrócić fabryczne ustawienia obrazu i

dźwięku. Po pojawieniu się menu

"Instalacja", przejdź do sekcji "Wybieranie

języka i kraju", aby zmienić, jeżeli to

potrzebne, język i kraj.

Aby wyświetlić godzinę.

Otwórz pokrywkę pilota i naciśnij w celu

wyświetlenia na ekranie aktualnej godziny.

Aby obsługiwać wyposażenie wideo

Otwórz pokrywkę pilota i użyj tych przycisków w

celu obsługi sprzętu wideo (proszę zapoznać się ze

szczegółami w instrukcji magnetowidu).
