Viktigt! Om datorn inte är batteridriven stängs datorn av när du dockar från

den och du förlorar data som inte har sparats.

Viktigt! Docka aldrig från datorn utan att först förbereda den. Om du dockar

från datorn innan den förberetts kommer du att förlora data och du kanske

inte kan använda datorn på flera minuter, om överhuvudtaget.

Gör något av följande för att förbereda datorn för fråndockning:

• Tryck på <Fn><Esc> på datorns tangentbord

(eller <Scroll Lock><Esc> på ett externt tangentbord).

Vänta ett par sekunder tills strömindikatorn på datorn stängs av.

•I Windows XP klickar du på Start och sedan på Koppla från datorn.

I Windows 95, Windows 98, Windows Me och Windows 2000 klickar

du på Start-knappen och sedan på Mata ut PC.

I Windows NT klickar du på dockningsikonen på Aktivitetsfältet

och därefter på Docka från för att försätta datorn i vänteläge.

Vänta ett par sekunder tills strömindikatorn på datorn stängs av.

• Tryck på fråndockningsknappen på dockningskontrollbordet

(se figuren i avsnittet Dockningskontroller och -indikatorer).

Vänta tills den gröna dockningsindikatorn stängs av.

Byte av batteri

Dockningsenheten använder ett litiumbatteri. litiumbatteriet är ett

långtidsbatteri och det är mycket troligt att du aldrig kommer att behöva

byta det. Skulle du trots allt behöva byta det följer du stegen nedan.

Varning! Det finns en risk för att ett nytt batteri exploderar

om det inte sätts in på rätt sätt. Byt ut batteriet mot ett annat

batteri av samma eller likvärdig typ som rekommenderas av

tillverkaren. Kassera gamla batterier enligt tillverkarens

anvisningar.

1

Docka från datorn enligt beskrivningen i Docka från datorn.

2 Slå av strömbrytaren på dockningsenheten och koppla ur nätadaptern.

Systeminformationsguide 479

0G913bk1.book Page 480 Thursday, October 18, 2001 12:33 PM

3 Avlägsna kåpan genom att trycka in de båda knapparna på sidorna och

vrid därefter kåpan mot expansionsstationens bakre del (se Avlägsna

kåpan). Med kåpan i lodrät läge, lösgör du gångjärnsflikarna och

avlägsnar kåpan helt.

Avlägsna kåpan

kåpa

knappar (2)

www.dell.com | support.dell.com

gångjärnsflikar (2)

PCI-kort (2)

4

Ta bort alla installerade kort ur expansionskortplatserna.

480 Systeminformationsguide

0G913bk1.book Page 481 Thursday, October 18, 2001 12:33 PM

Byte av batteri

batteri-

sockel

batteriet

expansionskortplatser (2)

låsflik för

batteri

5

Lyft upp batteriets låsflik något och avlägsna batteriet

från batterisockeln.

6 Håll (montera) det nya batteriet med +-sidan uppåt. Stick

sedan i det nya batteriet i sockeln och släpp tillbaka låsfliken.

Släng inte batteriet med hushållsavfallet. Kontakta den lokala

avfallshanteringsmyndigheten för att få en adress till närmaste

batteriavfallshanteringsplats.

Ta bort och installera ett PCI-kort

Så här installerar du ett PCI-kort i dockningsenheten:

Obs! Installera 3,3- eller 5-volts PCI-kort som är högst 25,4 centimeter på

den översta kortplatsen och 3,3- eller 5-volts PCI-kort som är högst 15,5 cm

på den nedre kortplatsen.

Viktigt! Rör aldrig någonting inuti dockningsenheten förutom de

komponenter som nämns i följande procedur. Om du rör vid andra

komponenter kan du skada dockningsenheten och göra garantin ogiltig.

Systeminformationsguide 481

0G913bk1.book Page 482 Thursday, October 18, 2001 12:33 PM

1 Spara alla filer, avsluta alla program och avsluta sedan

operativsystemet.

2 Stäng av datorn.

3 Ta bort bildskärmen från bildskärmsstället. Ta bort bildskärmsstället

från dockningsenheten.

4 Docka från datorn och lämna utmatnings-/låsspaken i upplåst läge.

5 Koppla bort alla kablar – inklusive nätadapterkabeln – från

dockningsenheten. Se till att utmatnings-/låsspaken inte är

i det bakersta läget (det låsta läget).

6 Tryck ned haken på PCI-kortplatsens lucka och ta sedan bort den.

www.dell.com | support.dell.com

Se följande bild.

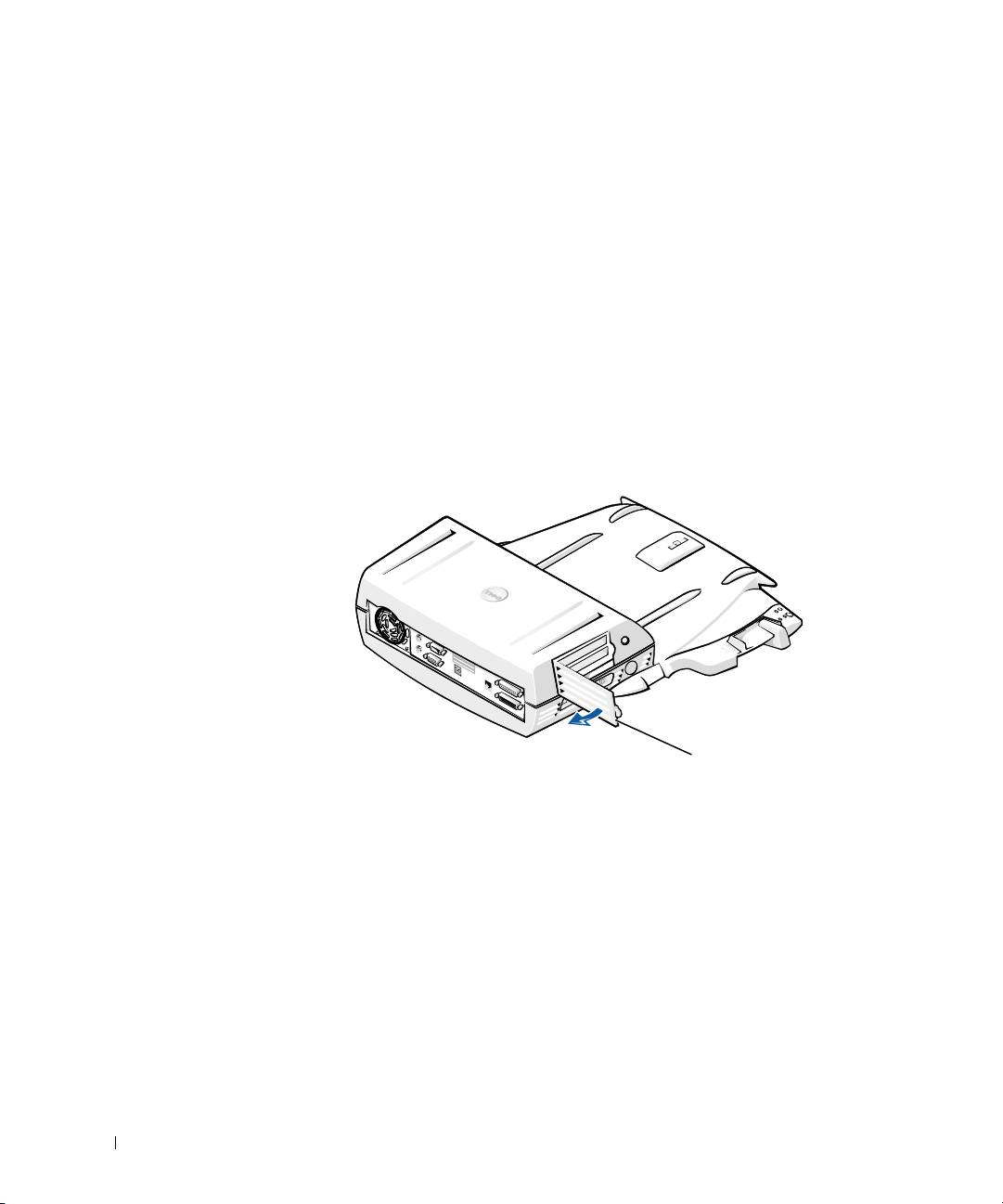

PCI-kortplatsens lucka och kortanslutning

PCI-kortplatsens lucka

7

Ta bort kåpan genom att trycka de två sidoknapparna inåt och sedan

vrida kåpan mot dockningsenhetens baksida. När locket vrids tillbaka

tar du bort gångjärnsflikarna från dockningsenhetens baksida och tar

därefter bort kåpan.

Se bilden Avlägsna kåpan.

482 Systeminformationsguide

0G913bk1.book Page 483 Thursday, October 18, 2001 12:33 PM

8 Ta bort den skruv som håller fast det tomma monteringsfästet och

spara den.

Ta bort det tomma monteringsfästet. Om ett PCI-kort är installerat tar

du bort det genom att ta tag i kortets yttre kanter och sedan lyfta upp

det ur hållaren.

9 Installera ett PCI-kort.

a Sätt in kortet i kortplatsen.

b Tryck in kortet i anslutningen samtidigt som du försiktigt vickar

det fram och tillbaka tills det sitter på plats.

10 Skruva fast kortet med den skruv du tidigare skruvade bort.

11 Sätt tillbaka kåpan genom att passa i gångjärnsflikarna och sedan sänka

ned kåpan på plats. Kåpan är rätt inpassad när du hör knapparna på

sidorna klicka på plats.

12 Återanslut kablarna – inklusive nätadapterkabeln – som du kopplade

bort i steg 5.

13 Docka datorn.

14 Sätt tillbaka bildskärmsstället på dockningsenheten och bildskärmen

på bildskärmsstället.

15 Starta datorn.

16 Installera drivrutinerna för PCI-kortet.

Om ett 16/4 Token-Ring PCI-nätverkskort medföljde

dockningsenheten medföljde även en cd-skiva med drivrutiner

och installationsinstruktioner.

Obs! Om du installerar nätverksdrivrutiner för ett 16/4 Token-Ring

PCI nätverkskort ansluter du datorn till nätverket innan du installerar

drivrutinerna. Kontakta nätverksadministratören innan du ansluter

dockningsenheten till ett nätverk.

Om du använder ett PCI-kort som levererats av någon annan än

Dell använder du de drivrutiner och följer de instruktioner som

medföljde kortet.

Obs! Det 16/4 Token-Ring PCI-nätverkskort som Dell har installerat har

testats för användning med C/Dock II Expansionsstation. Andra typer av

PCI-utbyggnadskort kan installeras men Dell lämnar inga garantier att

de kommer att fungera med enheten.

Systeminformationsguide 483

0G913bk1.book Page 484 Thursday, October 18, 2001 12:33 PM

Använda mediafacket C/Dock II

Du kan använda alla mediaenheter som du använder i datorn, t ex en

diskettenhet eller cd-enhet, i mediafacket i expansionsstationen C/Dock II.

Viktigt! Du undviker att skada dockningsenheten eller mediaenheten genom

att inte installera någon enhet i dockningsenhetens mediafack som du normalt

inte använder i datorn.

Viktigt! Du bör heller inte installera resemodulen eller batterier från Dell

Latitude-datorer i dockningsenhetens mediafack.

Om du ska installera datorns mediaenhet i dockningsenhetens mediafack

gör du på följande sätt.

www.dell.com | support.dell.com

Obs! Utmatnings-/låsspaken måste vara i upplåst läge innan du installerar en

enhet i mediafacket.

1

Spara alla filer, avsluta alla program och avsluta sedan

operativsystemet.

2 Stäng av datorn.

3 Om det redan finns en mediaenhet i dockningsenhetens mediafack tar

du bort den.

Tryck på mediafackets utmatningsknapp (se Installera en mediaenhet

i mediafacket). Enhetens skjuts ut en liten bit. Ta tag i den och dra ut

den försiktigt.

Installera en mediaenhet i mediafacket

mediaenhet

mediafackets

utmatningsknapp

484 Systeminformationsguide

0G913bk1.book Page 485 Thursday, October 18, 2001 12:33 PM

4 Sätt in mediaenheten i dockningsenhetens mediafack

(se bilden Installera en mediaenhet i mediafacket).

5 Tryck bestämt in enheten.

Om enheten sätts på plats på rätt sätt hörs ett klickljud.

Om du inte skjuter enheten på plats på rätt sätt kommer

den att vara lös. Sätt den i så fall på plats.

6 Starta datorn.

Installera en mediaenhet för Windows NT 4.0 med Softex

Docking Services

Om du använder Windows NT och Softex Docking Services kan du byta

ut enheter när datorn är igång. Mer information finns i Docking With

Windows NT and Softex Docking Services och i Softex Docking Services

User's Guide på http://support.dell.com.

Låsa expansionsstationen C/Dock

Säkerhetsfunktioner

Dockningsenheten har följande säkerhetsfunktioner:

• En utmatnings-/låsspak som du använder när du vill låsa eller mata

ut datorn. I det bakersta läget låses datorn fast i expansionsstationen

C/Dock II. I mittläget kan du använda dockningsenheten utan att låsa

fast den. I det främre läget matas datorn ut från dockningsenheten.

Skjut utmatnings-/låsspaken till det bakre läget om du vill använda

hänglåset och uttaget för säkerhetslås.

• En fjäderbelastad hake längst fram på dockningsenheten skjuts in i

säkerhetsuttaget längst ned på datorn och låser på så sätt fast datorn.

Alla Dell-datorer är inte utrustade med detta uttag.

• En låst kåpa som spärrar åtkomst till PCI-kortplatsen.

• En låst utmatningsknapp som förhindrar borttagning av

mediafacksenheter.

• En fixerad låshake som förhindrar obehörig flytt av datorn.

Systeminformationsguide 485

0G913bk1.book Page 486 Thursday, October 18, 2001 12:33 PM

Låsa fast expansionsstationen C/Dock II

Du kan låsa dockningsenheten på något av följande sätt:

• Använd ett hänglås fristående eller tillsammans med en säkerhetskabel

och hänglåsuttaget (se bilden Dockningskontroller och -indikatorer) i

dockningsenheten.

Om du enbart använder hänglås spärras utmatningsspaken vilket

gör det svårt att koppla bort datorn från dockningsenheten.

Om du lägger en säkerhetskabel i slinga runt ett fast föremål och

sedan låser fast den med hänglåset kan du förhindra att datorn

eller expansionsstationen flyttas av obehöriga.

www.dell.com | support.dell.com

• Anslut ett stöldskydd till säkerhetslåsuttaget (se bilden

Dockningskontroller och -indikatorer) i dockningsenheten.

(Lämpliga stöldskydd finns i handeln.)

Stöldskyddet består ofta av en metallfiberkabel utrustad med

en låsenhet samt en tillhörande nyckel. Dell rekommenderar att

du använder ett Kensington-lås. Anvisningar för hur du installerar

den här typen av stöldskydd finns i den dokumentation som

medföljer enheten.

Dell Diagnostics

De felsökningsverktyg som medföljde datorn innehåller testprogram

som hjälper dig felsöka dockningsenhetens styrenheter.

Med hjälp av deltesterna i testgruppen Network Interface

[Nätverksgränssnitt] i felsökningsverktygen kan du kontrollera att

dockningsstationens nätverkskort fungerar. Med de testerna kan du

kontrollera styrenhetens interna funktioner, inklusive läs- och skrivåtkomst

till dess register och interna sändnings- och mottagningsfunktioner

(loopback).

Med deltesterna i testgruppen Serial/Infrared Ports [Seriella portar och

IR-portar] kan du kontrollera dockningsenhetens gränssnitt mot externa

enheter (t ex en seriell mus eller en skrivare). Deltesterna i denna testgrupp

är inte avsedda att vara ett felsökningstest för den externa enheten i sig.

486 Systeminformationsguide

0G913bk1.book Page 487 Thursday, October 18, 2001 12:33 PM

Med deltesterna i testgruppen USB kontrollerar du dockningsenhetens

gränssnitt mot externa enheter (t ex en mus). Deltesterna i denna testgrupp

är inte avsedda att vara ett felsökningstest för den externa enheten i sig.

Fullständiga anvisningar för hur du använder Dells felsökningsverktyg finns

i Systemanvändarhandboken i datorn.

Tekniska data

Tekniska data

Fysiskt

Höjd:

Med bildskärmsställ 10,9 cm

Fristående 10,9 cm

Djup:

Med bildskärmsställ 50 cm

Fristående 47 cm

Bredd:

Med bildskärmsställ 43,5 cm

Fristående 42 cm

Vikt:

Med bildskärmsställ 5,5 kg

Fristående 4,1 kg

Egenskaper

Nätadapter:

Spänning 100–240 VAC, 50–60 Hz

Ström 1,5 A

C/Dock II Expansionsstation:

Spänning kräver 20 VDC från nätadaptern

Ström 3,5 A

Systeminformationsguide 487
