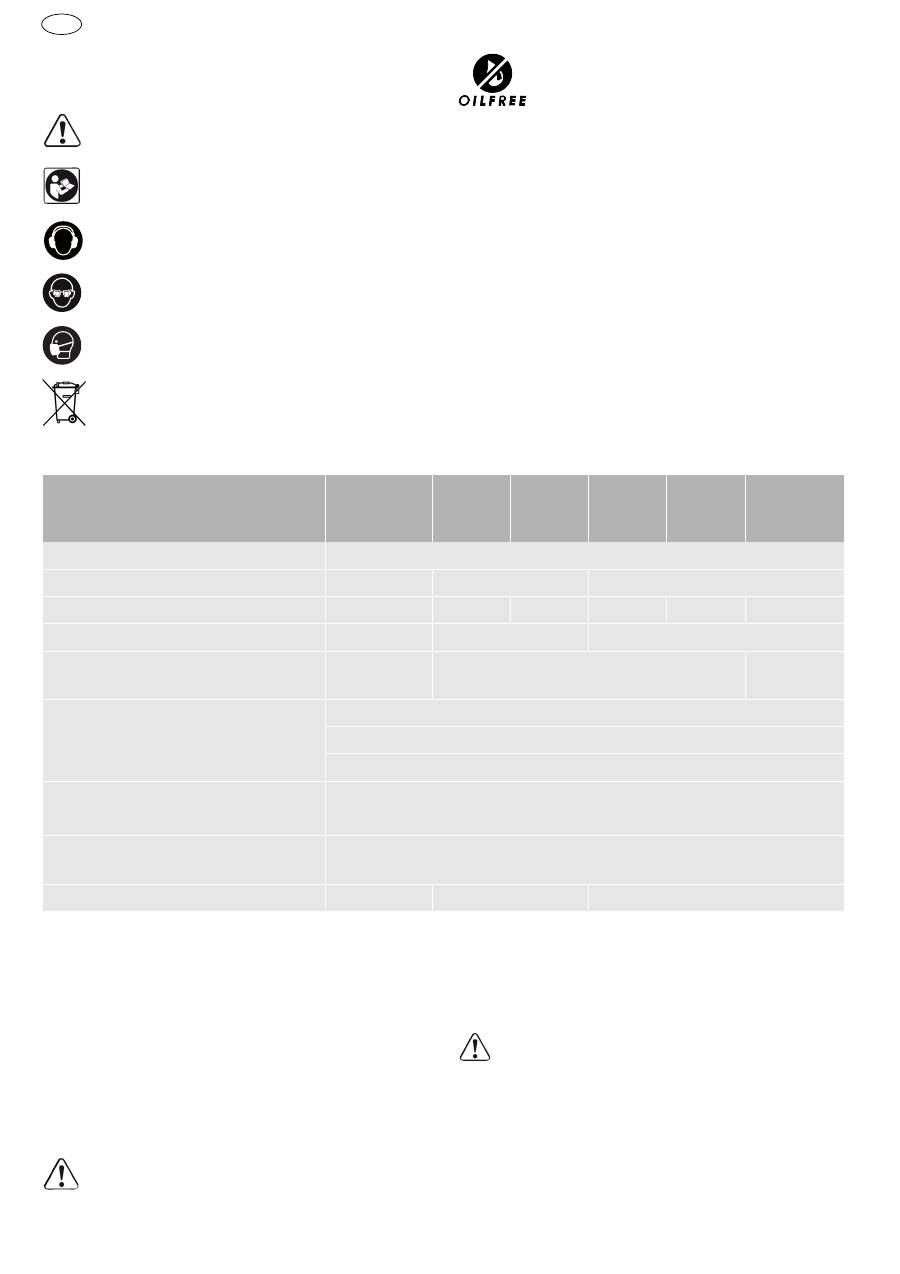

Festool LEX 3 77-2-5: Originální návod k použití1 Symboly 2 Jednotlivé součásti

82

LEX 3

CZ

Originální návod k použití 1 Symboly 2 Jednotlivé součásti

Uvedené obrázky se nacházejí na začátku návodu

k použití.

Některé vyobrazené nebo popsané příslušenství

není součástí dodávky.

3 Technické  údaje

* Při vstupním tlaku 6 bar; n

0

, zatížení 30 N

4 Účel použití

Pneumatické excentrické brusky jsou vhodné pro

broušení dřeva, plastu, kovu, kamene, kompozit-

ních materiálů, minerálních materiálů

s akrylátovým pojivem, barev/laků, stěrkových

hmot a podobných materiálů.

Materiály obsahující azbest se nesmí opracovávat.

Používejte

pouze

 s hadicovým systémem Festool

IAS 2 nebo IAS 3 a brusnými talíři Festool!

Při použití v rozporu s určeným účelem pře-

bírá odpovědnost uživatel.

5 Bezpečnostní pokyny

5.1

Všeobecné bezpečnostní pokyny

Všeobecná bezpečnostní pravidla

Výstraha! Než budete toto pneumatické ná-

řadí instalovat, používat, opravovat, prová-

dět jeho údržbu nebo vyměňovat příslušenství, je

nutné, abyste si přečetli veškeré bezpečnostní po-

kyny a instrukce a pochopili je.

 Chyby při dodržo-

vání varovných upozornění a instrukcí mohou způ-

sobit těžká poranění.

– Toto pneumatické nářadí smí instalovat, nastavo-

Varování před všeobecným nebezpečím

Přečtěte si návod/pokyny!

Noste chrániče sluchu!

Noste ochranné brýle!

Používejte respirátor!

Nepatří do komunálního odpadu.

Stlačený vzduch bez oleje

[1-1]

Spínač zap/vyp

[1-2]

Tlačítko pro uvolnění přípojky IAS

[1-3]

Připojovací adaptér IAS

[1-4]

Regulace otáček

[1-5]

Brusný talíř

Pneumatické excentrické brusky

LEX 3

LEX 3

LEX 3

LEX 3

LEX 3

LEX 3

77/2,5

125/3

125/5

150/3

150/5

150/7

Pohon

Lamelový motor na stlačený vzduch

Ø brusného talíře

77 mm

125 mm

150 mm

Brusný zdvih

2,5 mm

3 mm

5 mm

3 mm

5 mm

7 mm

Volnoběžné otáčky n

0

10 500 min

-1

9 500 min

-1

10 000 min

-1

Spotřeba vzduchu při jmenovitém

zatížení*

270 l/min

290 l/min

310 l/min

Tlak vzduchu

Max. vstupní tlak

6,2 bar ( 90 psi)

Doporučené minimum

5 bar ( 72,5 psi)

Třída jakosti stlačeného vzduchu

podle DIN ISO 8573-1

provoz s olejem: třída 5

provoz bez oleje: třída 4

Doporučená skladovací teplota /

provozní teplota

0° - 60° C / 10° - 40° C

Hmotnost

0,7 kg

0,9 kg

1,0 kg

LEX 3

83

CZ

vat a používat pouze kvalifikované a vyškolené

osoby. Bez kvalifikace a školení hrozí vysoké ne-

bezpečí úrazu.

– Na tomto pneumatickém nářadí se nesmí prová-

dět žádné změny. Změny mohou snížit účinnost

bezpečnostních opatření a zvýšit rizika pro ob-

sluhu.

– Všechny přiložené dokumenty uschovejte

a nářadí předávejte dalším osobám pouze

s těmito dokumenty.

– Nikdy nepoužívejte poškozené pneumatické ná-

řadí.

– U pneumatického nářadí provádějte pravidelně

technické kontroly. Kontrola musí být vyznačená

s dobře čitelnými jmenovitými hodnotami

a označeními. Náhradní štítky lze objednat

u výrobce.

Nebezpečí způsobené odlétávajícími kousky

– Při prasknutí obrobku, částí příslušenství nebo

nářadí mohou být s vysokou rychlostí odmrštěny

jejich části.

– Noste nárazuvzdorné ochranné brýle.

– Při práci nad hlavou noste ochrannou helmu. Po-

suďte přitom také rizika pro ostatní osoby.

– Zajistěte obrobek. K upnutí obrobku používejte

upínací zařízení nebo svěrák.

Nebezpečí způsobené zachycením

– Noste vhodný pracovní oděv! Nenoste volný oděv

nebo šperky, mohou být zachyceny pohyblivými

díly. Máte-li delší vlasy, používejte síťku na vlasy.

Nebezpečí při provozu

– Noste ochranné rukavice.

– Obsluha a personál provádějící údržbu musí být

fyzicky schopni ovládat velikost, hmotnost

a výkon  nářadí.

– Držte nářadí správně. Buďte připraveni odolat

běžným nebo nečekaným pohybům - mějte

k dispozici obě ruce.

– Vyhněte se nepřirozenému postoji. Zaujměte sta-

bilní postoj a neustále udržujte rovnováhu.

– V případě přerušení napájení uvolněte ovládací

zařízení pro spuštění a zastavení.

– Nářadí se smí používat pouze s brusivem, které

bylo vyvinuto pro tento účel.

– Noste ochranné brýle, ochranné rukavice

a ochranný oděv.

– Před každým použitím zkontrolujte brusný talíř.

Nepoužívejte ho, pokud je prasklý, zlomený nebo

pokud spadl.

– Zabraňte přímému kontaktu s brusným talířem.

Na ochranu rukou noste vhodné rukavice.

– Nikdy nářadí nepoužívejte bez brusiva.

– Při použití pneumatického nářadí na plasty a jiné

nevodivé materiály hrozí nebezpečí vzniku elekt-

rostatického výboje.

– Potenciálně výbušné prostředí: Pokud při brou-

šení určitých materiálů vzniká výbušný nebo sa-

mozápalný prach, je nezbytně nutné dodržovat

pokyny výrobce materiálu pro opracování.

Nebezpečí způsobené opakujícími se pohyby

– Při používání pneumatického nářadí se mohou

u pracovníků dostavit nepříjemné pocity v rukách

a pažích a dále v oblasti krku a ramen nebo na ji-

ných částech těla.

– Zaujměte pohodlný postoj. Při dlouho trvající

práci postoj změňte.

– Při symptomech, jako jsou nevolnost, nepříjemný

pocit, tepání, bolest, brnění, znecitlivění, pálení

nebo ztuhlost, informujte zaměstnavatele

a poraďte se s lékařem.

Nebezpečí způsobené příslušenstvím

– Pneumatickou hadici odpojte od zdroje stlačené-

ho vzduchu: Pokud pneumatické nářadí nepouží-

váte, před údržbou a při výměně nástrojů.

– Zabraňte kontaktu s nástrojem během práce a po

ní.

– Používejte jen originální příslušenství.

– Nesmí se používat brusná tělíska ani dělicí ko-

touče.

– Přípustné otáčky příslušenství musí být minimál-

ně o 1 000 ot/min vyšší než maximální otáčky

uvedené na nářadí. Díly příslušenství s vyššími

než přípustnými otáčkami mohou prasknout.

– Samolepicí brusivo se musí na brusný talíř při-

pevňovat soustředně.

Nebezpečí na pracovišti

– Nebezpečí uklouznutí a zakopnutí! Dávejte pozor

na kluzké povrchy a zakopnutí o pneumatické ha-

dice.

– Nářadí není určené pro použití ve výbušném pro-

středí a není izolované proti kontaktu se zdroji

elektrického proudu.

– V neznámém prostředí postupujte opatrně. Mo-

hou zde hrozit skrytá rizika v podobě elektrických

nebo jiných vedení. Zajistěte, aby zde nebyly žád-

né elektrické kabely, plynové trubky atd., které by

v případě poškození způsobeného použitím nářa-

dí mohly vést k ohrožení.

Nebezpečí způsobené prachem a párou

– Pokud při broušení vzniká zdraví škodlivý prach,

84

LEX 3

CZ

musí se nářadí připojit k vhodnému odsávacímu

zařízení a současně musí být dodržovány všechny

bezpečnostní předpisy platné pro opracovávaný

materiál.

– Je nutné posoudit riziko související s tímto ne-

bezpečím a začlenit příslušné ochranné mecha-

nismy. Je nutné zohlednit vznikající prach.

– Připojte zařízení pro odsávání prachu. Zkontro-

lujte správné připojení příslušných zařízení pro

odsávání prachu a správné používání těchto zaří-

zení. Dodržujte místní bezpečnostní předpisy pro

zdraví škodlivé prachy a páry. Pneumatické nářa-

dí používejte a jeho údržbu provádějte podle do-

poručení uvedených v tomto návodu a používejte

příslušenství a rozšiřující díly, které nabízí firma

Festool, abyste omezili uvolňování prachu a par

na minimální míru. Výstupní vzduch odvádějte

tak, aby bylo víření prachu v prašném prostředí

omezeno na minimální míru.

– Příp. vznikající prach nebo páry se musí kontro-

lovat na místě vzniku.

– Veškeré díly musí být správně namontované

a musí být splněny všechny podmínky nutné

k zajištění bezchybného provozu pneumatického

nářadí.

– Výběr, údržba a výměna příslušenství

a spotřebního materiálu se musí provádět podle

tohoto návodu.

– Používejte respirátor! Dodržujte pokyny zaměst-

navatele a předpisy pro bezpečnost při práci

a ochranu zdraví.

Nebezpečí způsobené hlukem

– Vysoká hlučnost může při nedostatečné ochraně

sluchu způsobit trvalé poškození sluchu, ztrátu

sluchu nebo jiné problémy.

– Je nutné posoudit riziko související s tímto ne-

bezpečím a začlenit příslušné ochranné mecha-

nismy, např. použití zvukově izolačních

materiálů.

– Noste chrániče sluchu! Dodržujte pokyny za-

městnavatele a předpisy pro bezpečnost při práci

a ochranu zdraví.

– Pneumatické nářadí používejte a provádějte jeho

údržbu podle tohoto návodu.

– Výběr, údržba a výměna příslušenství

a spotřebního materiálu se musí provádět podle

tohoto návodu.

– Zajistěte funkci tlumení hluku u pneumatického

nářadí.

Nebezpečí způsobené vibracemi

– Vibrace mohou poškodit nervy a způsobit poru-

chy krevního oběhu v rukách a pažích.

– Při práci v chladném prostředí noste teplý oděv

a ruce mějte v teple a suchu.

– Při pocitu znecitlivění, brnění nebo bolesti

v prstech či rukou nebo při zbělení prstů či rukou

přerušte práci, informujte zaměstnavatele

a poraďte se s lékařem.

– Pneumatické nářadí používejte a provádějte jeho

údržbu podle tohoto návodu.

– Pneumatické nářadí nedržte příliš pevně, ale

bezpečně ho uchopte tak, abyste měli zachova-

nou potřebnou reakci ruky. Riziko vibrací narůstá

se vzrůstající silou uchopení.

Doplňující bezpečnostní pokyny pro pneumatické

nářadí

– Stlačený vzduch může způsobit vážná poranění.

– Pneumatickou hadici odpojte od zdroje st-

lačeného vzduchu: Pokud pneumatické

nářadí nepoužíváte, před údržbou a při vý-

měně nástrojů.

– Proud vzduchu nikdy nemiřte proti sobě

ani jiným osobám.

– Odskakující hadice mohou způsobit vážná pora-

nění. Zkontrolujte, zda nejsou hadice a jejich

upevňovací prostředky poškozené nebo zda se

neuvolnily.

– Provozní tlak nesmí přesáhnout 6,2 barů.

– Pneumatické nářadí nikdy nepřenášejte za pneu-

matickou hadici.

Další bezpečnostní pokyny

–

Udržujte své pracoviště v pořádku.

 Nepořádek

na pracovišti může způsobit úrazy.

–

 Zohledněte vlivy prostředí.

Pneumatické nářadí

nevystavujte působení deště.

–

Děti se musí zdržovat v dostatečné vzdálenosti!

Nepřipusťte, aby se jiné osoby dotýkaly pneuma-

tického nářadí nebo pneumatické hadice. Jiné

osoby se musí zdržovat v dostatečné vzdálenosti

od vašeho pracoviště.

–

Pneumatické nářadí mějte bezpečně uložené.

Nepoužívané pneumatické nářadí musí být ulo-

žené na suchém, výše položeném nebo uzavře-

ném místě, mimo dosah dětí.

–

Pneumatickou hadici nepoužívejte pro účely,

pro které není určená.

 Pneumatickou hadici

chraňte před horkem, olejem a ostrými hranami.

Pneumatickou hadici pravidelně kontrolujte - při

poškození ji nechte vyměnit odborníkem. Pneu-

matická hadice se nesmí používat pro nanášecí

zařízení, jako jsou stříkací pistole a rozprašovací

zařízení, protože nelze dodržet bezpečnostní po-
