2 / INŠTALÁCIA PRÍSTROJA

SK

•

MONTÁŽ EXTRAČNÉHO ZVONA

Pozor

Inštalácia musí byť prevedená

v súlade s platnými normami pre

ventiláciu priestorov. Vo Francúzku

sú tieto normy uvedené v DTU 61.1,

CSTB. Predovšetkým sa vzduch nesmie

odvádzať von cez potrubie, ktoré sa tiež

používa pre vývod dymu zo zariadení

používajúcich plyn alebo iné palivo.

Zastaralé vedenia je možné použiť iba so

súhlasom kompetentného odborníka.

Obr. 1

Minimálna vzdialenosť medzi varnou

zónou a spodným okrajom zvona musí byť

najmenej 70 cm. Ak by bola v inštrukciách

dosky, nainštalovanej pod zvonom, uvedená

vzdialenosť vyššia ako 70 cm, treba brať do

úvahy túto vzdialenosť.

Uchytenie na stenu:

— Nakreslite na stene čiarku, ktorá bude v

strede a vertikálna k varnej ploche.

— Označte na stene 3 otvory, ktoré

potrebujete vyvŕtať a použite zavesný hák

pre zvon, aby ste poskytnuli a rešpektovali

odporúčanú vzdialenosť (kus A, obr. 1).

— Vyvŕtajte všetky tri otvory o 8 mm

v adekvátnom umiestnení a vložte

Obr. 2

hmoždinky.

— Naskrutkujte podperu pre upevnenie

zvona a ubezpečte sa, že je dobre

nivelizovaná (kus A, obr. 1).

— Pred zavesením zvona namontujte spätný

ventil na vývod motora.

— Naskrutkujte výsuvný výfukový kryt

(nedodávaný) na vývod motora bez toho,

aby prekážal v pohyboch spätného ventilu

(obr. 3).

— Umiestnite a zapojte teleso zvona na

túto podperu pomocou k tomu určených

Obr. 3

priložených skrutiek (obr. 2).

121

SK

5 / PORUCHY VO FUNGOVANÍ

PRÍZNAKY RIEŠENIA

Skontrolujte, či:

Zvon nefunguje ...

• nie je prerušená dodávka elektriny.

• bola zvolená jedna rýchlosť.

Skontrolujte, či:

• zvolená rýchlosť motora je dostatočná

pre množstvo vzniklého dymu a vodnej

pary.

Výkon zvona je nedostačujúci...

• je kuchyňa dostatočne ventilovaná, aby

mohol vchádzať vzduch.

• nie je opotrebovaný uhlíkový fi lter (zvon

v recyklačnom spôsobe).

Skontrolujte, či:

Zvon sa počas fungovania zastavil.

• nie je prerušená dodávka elektriny.

• nebol aktivovaný viacpólový istič.

128

6 / TECHNICKÁ PODPORA

SK

Zákroky, ktoré vyžaduje stroj, musia byť prevedené:

— predajcom,

— alebo akýmkoľvek iným kvalifi kovaným odborníkom, nositeľom značky.

Do telefónu uveďte kompletnú referenciu stroja (model, typ a sériové číslo). Tieto údaje sú

uvedené na identifi kačnom štítku, umiestnenom na stroji.

129

CZ 130

Za účelem neustálého zlepšování našich výrobků si vyhrazujeme právo provádět

úpravy jejich technických, funkčních a estetických vlastností, spojených s technickým

pokrokem.

Důležité:

Než uvedete váš přístroj do provozu, přečtěte si pozorně tento návod k

instalaci a použití, aby jste se co nejrychleji obeznámili s jeho fungováním.

130

OBSAH

CZ

1 / PRO UŽIVATELE

• Bezpečnostní údaje ______________________________________ 132

• Ochrana životního prostředí _______________________________ 133

• Popis přístroje __________________________________________ 134

2 / INSTALACE PŘÍSTROJE

• Použití v evakuačním způsobu _____________________________ 135

• Použití v recyklačním způsobu _____________________________ 135

• Elektrické zapojení ______________________________________ 136

• Montáž extrakčního zvonu ________________________________ 137

• Montáž komína

º Evakuace ven _______________________________________ 138

º Recyklace __________________________________________ 139

3 / POUŽITÍ PŘÍSTROJE

• Popis ovládačů _________________________________________ 140

4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE

• Čištění modulárních fi ltrů _________________________________ 141

• Výměna uhlíkového fi ltru __________________________________ 141

• Čištění vnějšího povrchu __________________________________ 142

• Výměna žárovky ________________________________________ 142

• Údržba přístroje _________________________________________ 143

5 / ZÁVADY VE FUNGOVÁNÍ ___________________________________ 144

6 / TECHNICKÝ SERVIS _______________________________________ 145

131

CZ

1 / PRO UŽIVATELE

Důležité

Uschovejte tuto příručku spolu s přístrojem. Pokud prodáte nebo přenecháte ten-

to přístroj jiné osobě, ujistěte se, že jste k němu přiložili tento návod k použití. Prosíme,

přečtěte si tyto rady dříve, než nainstalujete a začnete používat tento přístroj. Byly sepsané

za účelem zajištění bezpečnosti vaší i vašeho okolí.

•

BEZPEČNOSTNÍ ÚDAJE

— Tento přístroj je určený pro používání

zvonem (nasáté plameny by mohly poškodit

soukromými osobami ve svých domovech.

přístroj).

— Tento přístroj musí být používaný

— Když budete smažit pod přístrojem,

dospělými osobami. Dávejte pozor, aby

musíte jej neustále hlídat. Oleje a tuk ohřátý

se ho nedotýkaly děti a nepoužívaly jej

na vysokou teplotu by se mohly vznítit.

jako hračku. Ujistěte se, že nemanipulují

— Respektujte frekvenci čištění a výměn

ovládačemi přístroje.

fi ltrů. Nahromadění nánosů tuku by mohlo

— Po obdržení přístroj ihned vybalte nebo

vyvolat požár.

jej nechejte vybalit. Zkontrolujte jeho celkový

— Nesmí fungovat nad ohněm, který je na

vzhled. Pokud máte nějaké výhrady, napište

bázi spalování (dřevo, uhlí,…).

je do dodacího listu a ponechejte si jednu

— Na čištění přístroje nepoužívejte přístroje

kopii.

na páru nebo vysoký tlak (požadavky

— Váš přístroj je určený pro normální domácí

vzhledem k elektrické bezpečnosti).

použití. Nepoužívejte jej k obchodním nebo

— Za účelem neustálého zlepšování

průmyslovým účelům, nebo k jakýmkoliv

našich výrobků si vyhrazujeme právo

jiným účelům, než k těm, pro které byl

aplikovat úpravy co se týče technických,

vyrobený.

funkčních nebo estetických charakteristik,

— Neupravujte, ani se nesnažte upravovat

způsobených technickým pokrokem.

charakteristiky

— Aby jste mohli snadněji nalézt reference

přístroje. Mohlo by to být pro vás

vašeho přístroje, radíme Vám, aby jste je

nebezpečné.

zaznamenali na stránce “Technická podpora

— Opravy musí být prováděné výhradně

a zákaznické centrum”. (Na této stránce je

autorizovaným odborníkem.

také popis, kde je na přístroji najdete).

— Odpojte vždy extrační zvon, než začnete

— Tento přístroj není určený k používání

s čištěním nebo údržbou.

osobami (včetně d ětí) se sníženými fyzickými,

— Ventilujte dostatečně pokoj, pokud

smyslovými nebo mentálními schopnostmi

extrakční zvon funguje zároveň s jinými

nebo osobami, které nedisponují potřebnými

přístroji, napájenými jiným zdrojem energie,

zkušenostmi nebo znalostmi, s výjimkou,

než je elektřina. To proto, aby

pokud by osoba zodpovědná za jejich

zvon nenasával spalované plyny.

bezpečnost na ně dohlížela nebo je předem

— Nelze fl ambovat potraviny nebo mít

náležitě poučila, jak přístroj používat.

zapálený plynový hořák bez nádoby pod

Pozor

Pokud se sporák ohřívá pomocí přístroje napojeného na komín (například kamna), je

třeba nainstalovat zvon v recyklačním způsobu. Nepoužívejte zvon bez modulárních fi ltrů.

Je třeba zajistit adekvátní ventilaci, pokud se extrakční kuchyňský zvon používá zároveň s

dalšími přístroji, které fungují na plyn nebo jiný spalovací pohon.

132

1 / PRO UŽIVATELE

CZ

•

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

— Materiály použité při balení tohoto přístroje jsou recyklovatelné. Podílejte se na jejich

recyklování

a pomáhejte zachovávat životní prostředí jejich vyhozením do obecních kontejnerů, určených

k těmto účelům.

— Váš přístroj také obsahuje recyklovatelné materiály, proto je označený

tímto logem, které oznamuje, že použité přístroje se nesmí míchat mezi

ostatní odpad. Tímto způsobem se recyklace přístrojů, kterou organizuje váš

výrobce, uskuteční v nejlepších možných podmínkách, v souladu s evropskou

směrnicí

2002/96/CE o odpadech elektrických a elektronických vybavení. Informujte se

na vašem obecním úřadě nebo u vašeho prodejce, aby jste se dozvěděli, kde

se nacházejí zběrná místa pro použité přístroje, která jsou nejblíže vašemu

bydlišti.

— Děkujeme Vám za vaši spolupráci při ochraně životního prostředí.

Pozor

Instalace musí být provedená kvalifi kovanými instalačními techniky.

Pozor

Dříve, než poprvé použijete modulární fi ltr, odstraňte z něj ochranný fi lm.

133

CZ

1 / PRO UŽIVATELE

•

POPIS PŘÍSTROJE

134

2 / INSTALACE PŘÍSTROJE

CZ

— Přístroj je třeba odpojit před instalací a před provedením jakéhokoliv zákroku na něm.

— Zkontrolujte, zda napětí sítě odpovídá napětí, uvedenému na štítku s charakteristikami,

který se nachází uvnitř zvonu.

— Pokud je pro nainstalování vašeho zvonu třeba provést nějaké změny, aby jste mohli

připojit přístroj, pověřte tím kvalifi kovaného elektrikáře.

— Pokud používáte zvon v evakuačním způsobu, nezapojujte přístroj na vývod pro evakuaci

dýmu ze spalování (kotel, komín, atd.) nebo na VMC ( mechanická kontrolovaná ventilace).

— Evakuační vývod, ať je jakýkoliv, nesmí vyústit pod střechou.

— Nainstalujte zvon do bezpečnostní vzdálenosti alespoň 70 cm od desky elektrického,

plynového nebo smíšeného vařiče.

•

POUŽITÍ V EVAKUAČNÍM

ZPŮSOBU

Pokud disponujete vývodem ven

(Obr. 1)

Můžete k němu připojit váš zvon pomocí

evakuačního vývodu (minimální Ø 125

mm, smaltovaný, hliníkový nebo nehořlavý

materiál). Pokud má vývod průměr menší,

než 125 mm, přejděte povinně do

recyklačního způsobu.

Obr. 1

•

POUŽITÍ V RECYKLAČNÍM

ZPŮSOBU

Pokud nedisponujete vývodem ven

(Obr. 2)

Všechny naše přístroje jsou uzpůsobené pro

možnost fungování v recyklačním způsobu.

V tomto případě přidejte fi ltr s aktivním

uhlím, který zachycuje pachy.

(viz. kapitola 4: Výměna uhlíkového fi ltru).

Obr. 2

135

CZ

2 / INSTALACE PŘÍSTROJE

•

ELEKTRICKÉ ZAPOJENÍ

Při provádění instalace a údržbářských

operací musí být přístroj odpojený z

elektrické sítě a pojistky musí být vypnuté a

odstraněné.

Elektrické zapojení je třeba provést před

umístěním přístroje do nábytku.

Zkontrolujte, zda:

— je dostatečný výkon instalace,

— jsou napájecí linky v dobrém stavu,

— je průměr káblu v souladu s normami

instalace.

Pozor

Tento přístroj je dodávaný spolu s

napájecím káblem H 05 VVF s 3 vodiči

2

o 0,75 mm

(nulák, fáze a zem), který je

třeba napojit na jednofázovou síť s 220

- 240 V prostřednictvím normalizované

zásuvky CEI 60083, ta musí být přístupná

i po provedení instalace, v souladu s

instalačními normami.

Nebudeme na sebe přebírat zodpovědnost

za nehody způsobené neexistující nebo

nesprávnou zásuvkou.

Pojistka ve vaší instalaci musí mít 10

nebo 16 A. Pokud by byl napájecí kábel

poškozený, kontaktujte zákaznické

centrum, aby jste předešli jakémukoliv

nebezpečí.

Pozor

Pokud potřebujete upravit

elektrickou instalaci vašeho pokoje, aby

bylo možné zapojit přístroj, přivolejte

kvalifi kovaného elektrikáře.

Pozor

Pokud se na zvonu objeví jakákoliv

anomálie, odpojte přístroj nebo vyndejte

pojistku odpovídající lince zapojení

přístroje.

136

2 / INSTALACE PŘÍSTROJE

CZ

•

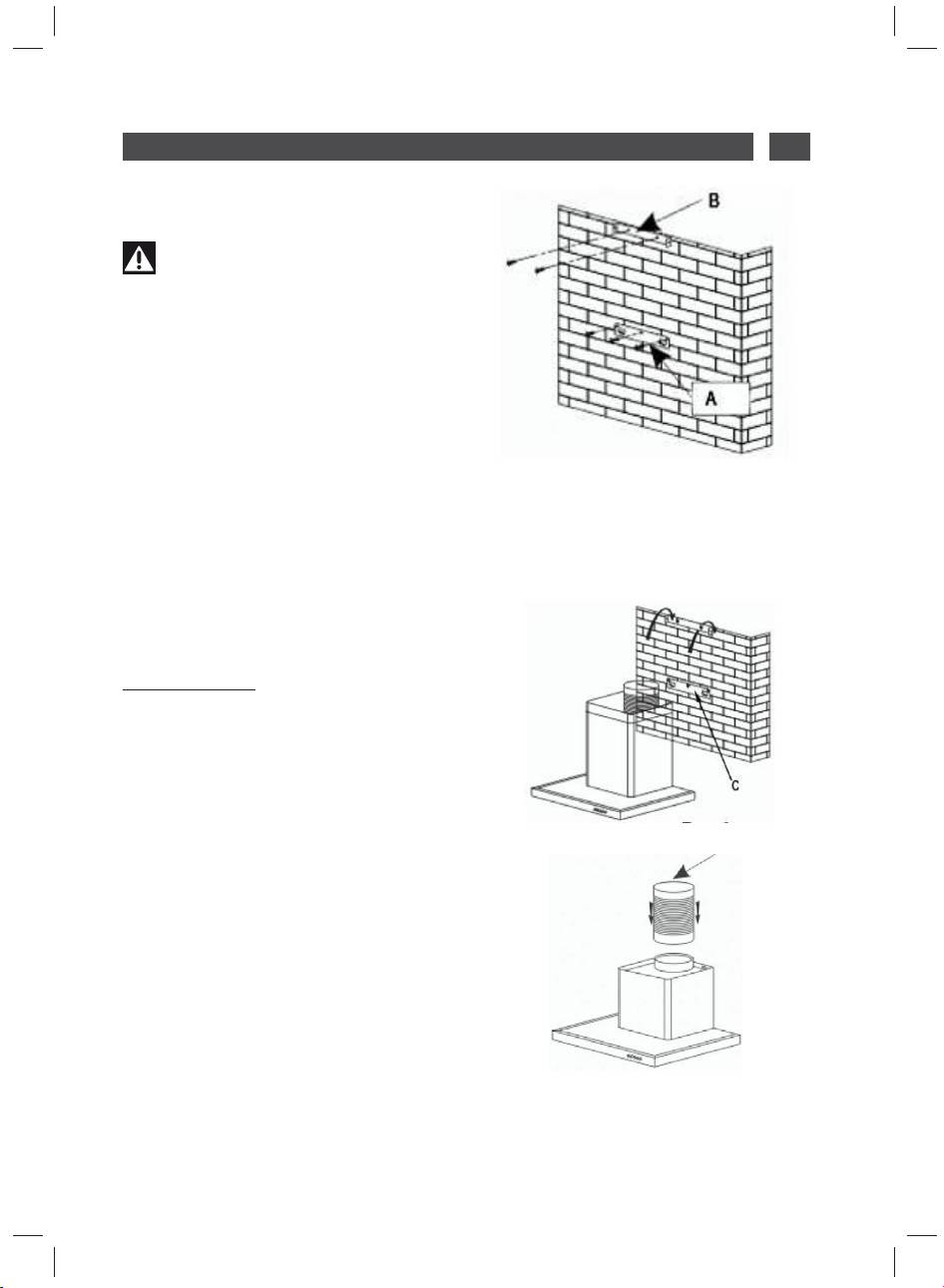

MONTÁŽ EXTRAKČNÍHO ZVONU

Pozor

Instalace musí být v souladu s

platnými normami pro ventilaci místností.

Ve Francii jsou tyto normy popsané v DTU

61.1, CSTB. Především by vypouštěný

vzduch neměl proudit stejnými průduchy

jako dým z přístrojů, které používají plyn

nebo jiné spalování.

Neužívané vývody se mohou znovu použít

pouze se souhlasem kompetentního

odborníka.

Obr. 1

Minimální vzdálenost mezi varnou zónou a

nejnižší částí zvonu musí být alespoň 70 cm.

Pokud by instrukce na štítku, instalovaném

pod zvonem, uváděly vzdálenost vyšší než

70 cm, je třeba ji brát v úvahu.

Upevnění na zeď:

— Nakreslete na zeď vystředěnou čáru, ve

vertikální pozici k vařící desce.

— Označte na zdi všechny 3 otvory, které

potřebujete vyvrtat a použijte hák pro

zavěšení zvonu, ponechejte a respektujte

doporučenou vzdálenost (kus A, obr. 1).

— Vyvrtejte všechny 3 otvory o 8 mm v

adekvátním rozmístění a vložte hmoždinky.

Obr. 2

— Našroubujte držák pro upevnění zvonu

a zajistěte, aby byl zcela nivelovaný (kus A,

obr. 1).

— Před zavěšením zvonu namontujte zpětný

ventil na vývod motoru.

— Našroubujte (nepřiložené) výsuvné

odvodové pouzdro na vývod motoru tak,

aby nepřekáželo v pohybu zpětného ventilu.

(obr. 3).

— Umístěte a zapojte těleso zvonu na tento

držák pomocí připravených přiložených

šroubů. (obr. 2).

Obr. 3

137
