1 / TER ATTENTIE VAN DE GEBRUIKER NL
• MILIEUBESCHERMING
— De verpakkingsmaterialen van dit apparaat zijn recycleerbaar. Zorg ervoor dat ze
gerecycleerd worden en lever een bijdrage aan het behoud van ons milieu door ze de in de
containers van uw gemeente te deponeren die daarvoor bestemd zijn.
— Het apparaat zelf bevat ook recycleerbare materialen, reden waarom het voorzien is van
dit logo dat aangeeft dat de apparatuur niet samen met ander afval dient te
worden weggeworpen. Wanneer u daarnaar handelt, zal de recyclage van de
apparatuur, die georganiseerd wordt door de fabrikant, onder de best mogelijke
omstandigheden plaatsvinden in overeenstemming met Europese richtlijn
2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur.
Neem contact op met uw gemeente of met uw winkelier om te vernemen waar
zich de dichtstbijzijnde inzamelpunten bevinden voor afgedankte apparatuur.
— Wij danken u voor uw medewerking aan de bescherming van ons milieu.
Attentie
De installatie dient uitsluitend uitgevoerd te worden door gekwalifi ceerde installateurs
en monteurs.
Attentie
Voordat u de fi ltercassette voor de eerste keer gaat gebruiken, dient u de beschermlaag
te verwijderen.
181
1 / TER ATTENTIE VAN DE GEBRUIKERNL

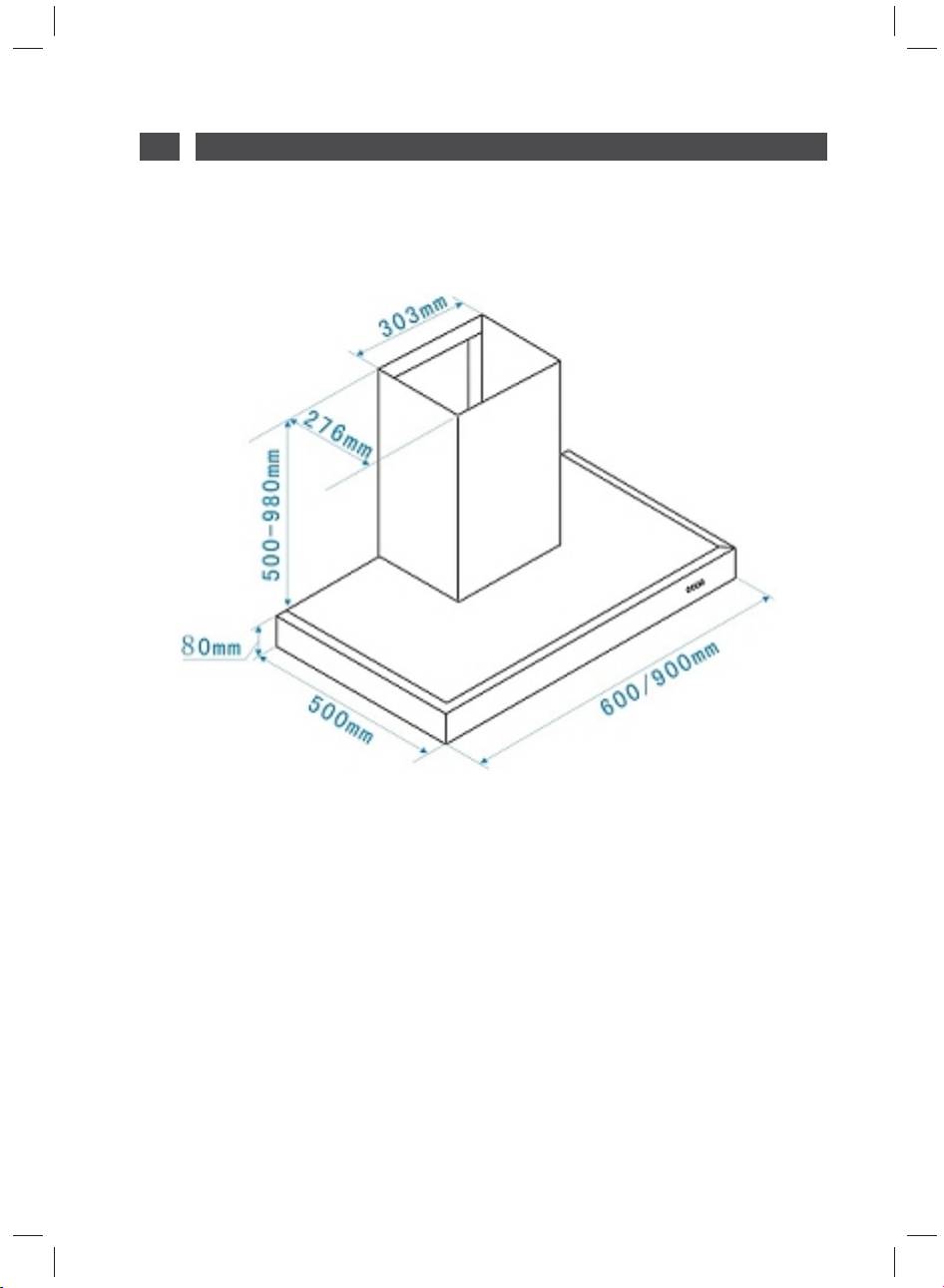

• BESCHRIJVING VAN HET APPARAAT
182
2 / INSTALLATIE VAN HET APPARAAT NL
— Het apparaat dient tijdens installatie en andere werkzaamheden afgesloten te worden
van het stroomnet.
— Controleer of de spanning van het stroomnet overeenkomt met de spanning die
aangegeven staat op het plaatje met technische gegevens dat zich aan de binnenzijde van
de afzuigkap bevindt.
— Wanneer het voor de installatie van uw afzuigkap nodig is wijzigingen aan te brengen,
dient u daarvoor contact op te nemen met een gekwali ceerde elektricien.
— Wanneer de afzuigkap gebruikt wordt in zijn afzuigfunctie dient u die niet aan te sluiten
op een afvoerkanaal van verbrandingsgassen (verwarmingsketel, schoorsteen, etc.) of op
een VMC (systeem met gecontroleerde mechanische ventilatie).
— Het afvoerkanaal, ongeacht het type dat gebruikt wordt, dient niet uit te monden onder
het dak.
— Installeer de afzuigkap op een veilige afstand van ten minste 70 cm van de kookplaat
(elektrisch, gas- of gemengd).
• GEBRUIK VAN DE AFZUIGFUNCTIE
Bij afvoer naar buiten
(afbeelding 1)
Uw afzuigkap kan aangesloten worden door
middel van een afvoerkanaal (Ø minimaal
125 mm, geëmailleerd, van aluminium
of van een niet brandbaar materiaal).
Wanneer het kanaal een diameter heeft van
minder dan 125 mm is het verplicht de
recirculatiefunctie te gebruiken.
afbeelding 1
• GEBRUIK VAN DE RECIRCULATIEFUNCTIE
Bij afwezigheid van een afvoer naar buiten
(afbeelding 2)
Al onze apparaten beschikken over de
mogelijkheid om in de recirculatiefunctie te
functioneren.
In dat geval dient u een lter van actieve
koolstof te plaatsen die de luchtjes
absorbeert.
(zie Hoofdstuk 4: Vervanging van het
afbeelding 2
koolstof lter).
183
2 / INSTALLATIE VAN HET APPARAATNL
• ELEKTRISCHE AANSLUITING
Tijdens installatie- en
onderhoudswerkzaamheden dient het
apparaat van het stroomnet te zijn
losgekoppeld en moeten de zekeringen
uitgeschakeld of verwijderd zijn.
De elektrische aansluiting dient te worden
gemaakt voordat u het apparaat in het
keukenmeubel plaatst.
Controleer of:
— het vermogen van de installatie voldoende
is,
— de elektrische leidingen in goede staat
verkeren,
— of de diameter van de kabels overeenstemt
met de installatievoorschriften.
Attentie
Dit apparaat wordt geleverd met
een H 05 VVF-voedingskabel met drie
2
stroomdraden van 0,75 mm
(neutraal, fase
en aarde) die dient te worden aangesloten op
een eenfasig stroomnet met een spanning
tussen 220 - 240 V, door middel van een
genormaliseerd stopcontact dat voldoet
aan de CEI 60083-norm en dat na installatie
bereikbaar dient te zijn in overeenstemming
met de installatievoorschriften.
Wij zijn op geen enkele wijze aansprakelijk
voor ongevallen die te wijten zijn aan een
ontbrekende of incorrecte aarding. De
zekering van uw installatie dient 10 of 16 A
te bedragen. In het geval de voedingskabel
beschadigd is dient u, om ieder gevaar te
vermijden, contact op te nemen met de
after-salesservice.
Attentie
Wanneer het nodig is wijzigingen in de
elektrische installatie van uw woning aan te
brengen, dient u contact op te nemen met
een gekwalifi ceerde elektricien.
Attentie
Wanneer de afzuigkap niet normaal
functioneert, dient u het apparaat van de
stroom af te sluiten en moet u de zekering
van de elektrische voeding van het apparaat
verwijderen.
184
2 / INSTALLATIE VAN HET APPARAAT NL
• MONTAGE VAN DE AFZUIGKAP
Attentie
De installatie dient te voldoen aan
de geldende voorschriften voor ventilatie
van ruimten. In Frankrijk staan genoemde
voorschriften in document DTU 61.1 van
het CSTB. Het belangrijkste voorschrift
daarbij is dat afgezogen lucht niet dient
te worden afgevoerd via een kanaal dat
gebruikt wordt voor de afvoer van de
rook van apparaten die gas of een andere
brandstof gebruiken. In onbruik geraakte
afvoerkanalen mogen slechts in gebruik
genomen worden na de toestemming
afbeelding 1
daarvoor van een bevoegde specialist.
De minimale afstand tussen het
kookgedeelte en het laagste gedeelte van
de afzuigkap dient ten minste 70 cm te
bedragen. Wanneer de instructies van de
kookplaat een afstand aangeven die groter
is dan 70 cm, dan dienen die in dat geval
opgevolgd te worden.
Bevestiging aan de muur:
— Teken vanuit het midden van uw kookplaat
een verticale lijn omhoog op de muur.
— Teken op de muur 3 gaten af die geboord
moeten worden voor de installatie en gebruik
daarvoor het ophangmechanisme van de
afzuigkap; zorg dat die de aanbevolen afstand
hebben (onderdeel A van afbeelding 1).
— Boor op de juiste plaats 3 gaten van 8 mm
afbeelding 2
en steek daar de pluggen in.
— Schroef het bevestigingssysteem van de
afzuigkap vast en zorg er daarbij voor dat
die volkomen waterpas is (onderdeel A van
afbeelding 1).
— Monteer voordat u de afzuigkap ophangt
de terugslagklep boven de uitlaat van de
motor.
— Schroef de uitschuifbare afvoerkoker vast
(niet meegeleverd) boven de uitlaat van de
motor zonder daarbij de beweging van de
terugslagklep te hinderen (afbeelding 3).
afbeelding 3
— Plaats nu de afzuigkap op de
draagconstructie en maak die vast met de
daarvoor bestemde meegeleverde schroeven
(afbeelding 2).
185
2 / INSTALLATIE VAN HET APPARAATNL
• MONTAGE VAN HET AFVOERKANAAL
• Afvoer naar buiten
— Bereken de plaats voor het vastschroeven
van de U-vormige steunbeugel van het
afvoerkanaal (onderdeel B afbeelding 1).
— Teken twee gaten af op de juiste plaats.
— Boor 2 gaten van 8 mm en schroef de
steunbeugel van het afvoerkanaal vast, let
er daarbij op dat die precies in het midden
van de afzuigkap geplaatst is (onderdeel B
afbeelding 1).
— Schroef de platte steun aan de
afbeelding 6
achterzijde van het onderste gedeelte van
het afvoerkanaal vast.
— Plaats de twee delen van het afvoerkanaal
op de afzuigkap (afbeelding 5).
— Sluit de afvoerkoker aan op de opening
naar buiten.
— Sluit de afzuigkap aan op de stroom door
middel van de voedingskabel.
— Breng het afvoerkanaal zo ver mogelijk
omhoog en maak het vast aan de beugel
met behulp van de schroeven.
afbeelding 5
afbeelding 3
afbeelding 4
186
2 / INSTALLATIE VAN HET APPARAAT NL
• Recirculatie
— Bereken de uiteindelijke hoogte voor de
bevestiging van de U-vormige steunbeugel
van het afvoerkanaal.
— Teken 2 gaten af op de juiste plaats.
afbeelding 8
— Boor 2 gaten van 8 mm en schroef de
steunbeugel van het afvoerkanaal vast, let
er daarbij op dat die precies in het midden
van de afzuigkap geplaatst is.
— Schroef de platte steun aan de
achterzijde van het onderste gedeelte van
het afvoerkanaal vast.
— Plaats de twee delen van het afvoerkanaal
op de afzuigkap (afb. 5).
— Sluit de afvoerkoker aan op de opening
naar buiten.
— Sluit de afzuigkap aan op de stroom
door middel van de voedingskabel.
— Breng het afvoerkanaal zo ver mogelijk
omhoog en maak het vast aan de beugel
met behulp van de schroeven.
afbeelding 6
afbeelding 4
afbeelding 5
Advies
Voor het optimaal functioneren van het apparaat, raden wij u aan een afvoerpijp
te gebruiken met een diameter van 150 mm (niet meegeleverd). Plaats zo min mogelijk
elleboogstukken en houd de lengte van de buis zo kort mogelijk. Wanneer de afzuigkap de
lucht naar buiten afvoert, is het raadzaam te zorgen voor voldoende instroom van frisse
lucht, zodat er geen onderdruk ontstaat in de ruimte.
Attentie
Gebruik geen gereedschap voor het verwijderen van de beschermlaag.
187
3 / GEBRUIK VAN HET APPARAAT NL
• BESCHRIJVING VAN DE BEDIENINGSELEMENTEN
1. Wanneer u drukt op de knop Stop
(Stoppen) zal de motor tot stilstand komen.
2. Wanneer u drukt op de knop Low (Laag),
zal het waarschuwingssignaal eenmaal
klinken en zal de motor op lage snelheid
functioneren.
3. Wanneer u drukt op de knop Mid (Half),
zal het waarschuwingssignaal eenmaal
klinken en zal de motor op halve snelheid
functioneren.
4. Wanneer u drukt op de knop High (Hoog),
zal het waarschuwingssignaal eenmaal
klinken en zal de motor op hoge snelheid
functioneren.
5. Wanneer u drukt op de knop Light (Licht)
zullen de twee lichtjes aangaan. Wanneer u
er nogmaals op drukt, gaat het licht uit.
188
4 / ONDERHOUD EN REINIGING VAN HET APPARAAT NL
Attentie
Koppel het apparaat los van het stroomnet voordat u overgaat tot onderhoud en
reiniging van het apparaat. Een periodieke reiniging is een garantie voor goed functioneren,
een goed rendement en een lange levensduur.
Attentie
Niet opvolgen van de instructies voor schoonmaken van apparaat en fi lters kan leiden
tot brand. Volg de instructies voor onderhoud strikt op.
• REINIGING VAN DE
FILTERCASSETTES
Na ongeveer 30 uur gebruik of minimaal
eenmaal per maand dienen de lters
te worden schoongemaakt. Ze kunnen
verticaal geplaatst in een vaatwasmachine
worden schoongemaakt.
Gebruik een borstel, warm water en een
mild wasmiddel. Spoel ze schoon en
maak ze zorgvuldig droog voordat u ze
teruggeplaatst.
• Demontage van de fi ltercassette
— Draai de hendel die in de ltercassette is
aangebracht.
— Kantel de ltercassette naar beneden.
• VER
VANGING VAN HET
KOOLSTOFFILTER (optioneel)
Vervang het telkens na ongeveer 120 uur
gebruik.
— Verwijder de ltercassettes.
— Draai het koolstof lter om het te
verwijderen.
— Volg de omgekeerde procedure om het
lter opnieuw te plaatsen.
— Plaats opnieuw de ltercassettes.
189
4 / ONDERHOUD EN REINIGING VAN HET APPARAATNL
• REINIGING VAN DE BUITENZIJDE
Voor de reiniging van de buitenzijde van de afzuigkap gebruikt u water met zeep; gebruik
geen poetsmiddelen of schuurmiddelen, noch schuursponsjes of borstels. Veeg het schoon
met een zachte vochtige doek.
• VER
VANGING VAN HET LAMPJE
Attentie
Voordat u hiermee begint, dient u de afzuigkap spanningsvrij te maken door de
stekker uit het stopcontact te verwijderen of door de stroomonderbreker om te zetten.
Model met halogeen lampje
— Verwijder het beschermkapje
— Vervang het halogeen lampje
— Zet het geheel weer in elkaar door de
handelingen in omgekeerde volgorde uit te
voeren.
190
4 / ONDERHOUD EN REINIGING VAN HET APPARAAT NL
Attentie
Voordat u hiermee begint, dient u de afzuigkap spanningsvrij te maken door de stekker
uit het stopcontact te verwijderen of door de stroomonderbreker om te zetten.
• ONDERHOUD VAN HET APPARAAT
TE GEBRUIKEN
ONDERHOUD DAT MOET U DOEN
PRODUCTEN/ACCESSOIRES
Gebruik nooit metalen
Om de behuizing en
schuursponsjes,
het lichtvenster schoon
te maken gebruikt u
schuurmiddelen of te harde
uitsluitend commerciële
borstels.
Behuizing en accessoires
schoonmaakmiddelen
opgelost in water, daarna
spoelt u ze schoon met
water en droogt ze met
een zachte doek.
Dit fi lter absorbeert de
Reinig met een
vettige dampen en het stof.
commercieel
schoonmaakproduct,
Dit is het element dat voor
spoel af met overvloedig
een groot deel zorgt voor
water en maak droog. Ze
de doeltreffendheid van
kunnen verticaal geplaatst
Filtercassette
afzuigkap. Voor hardnekkige
in een vaatwasmachine
vlekken gebruikt u een niet
worden schoongemaakt.
schurende crème en schoon
(Laat die niet in cntact
water.
komen met vuile vaat of
zilver bestek).
Dit fi lter houdt de luchtjes
vast en dient, afhankelijk
van het gebruik, minimaal
eenmaal per jaar vervangen
te worden.
Bestel deze fi lters bij
uw winkelier (met het
Filter van actieve koolstof
referentienummer dat staat
aangegeven op het plaatje
met technische gegevens
dat zich aan de binnenzijde
van de afzuigkap bevindt)
en noteer de datum van
vervanging.
Om het apparaat in goede staat te houden, bevelen wij u het gebruik van de
onderhoudsproducten van Clearit aan.
De kennis en de ervaring van de professional
ten dienste van de particulier
Clearit biedt u professionele producten en oplossingen die geschikt zijn voor het dagelijks
onderhoud van uw huishoudelijke apparatuur en uw keuken.
U kunt ze vinden bij uw normale leverancier samen met een complete productlijn van
accessoires en gebruiksproducten.
191
5 / AFWIJKEND FUNCTIONEREN NL
SYMPTOMEN OPLOSSING
Controleer of:
De afzuigkap functioneert niet ...
• er een stroomonderbreking is.
• er een snelheid is geselecteerd.
Controleer of:
• de geselecteerde snelheid van de
motor voldoende is voor de hoeveelheid
Het rendement van de afzuigkap is
geproduceerde rook en waterdamp.
onvoldoende ...
• de keuken voldoende geventileerd
wordt, zodat er lucht binnenkomen kan.
• het koolstoffi lter niet versleten is
(afzuigkap in recirculatiefunctie).
Controleer of:
• er een stroomonderbreking is.
De afzuigkap is tijdens functioneren stil
komen te staan.
• de omnipolaire schakelaar wellicht
omgezet is.
192
6 / TECHNISCHE DIENST NL
Werkzaamheden die aan de machine dienen te worden uitgevoerd, moeten gedaan
worden:
— door de distributeur,
— of door een andere gekwali ceerde technicus die daartoe door de fabrikant bevoegd is.
Wanneer u contact opneemt, geef dan alle gegevens van de machine door (model, type en
serienummer). Deze gegevens zijn te vinden op het identi catieplaatje van de machine.
193
SV 194
Med målsättningen att kontinuerligt förbättra våra produkter, förbehåller vi oss rätten
att utföra förändringar vad beträffar tekniska, funktionella eller estetiska egenskaper
förenade med de tekniska framstegen.
Viktigt:
Innan man startar upp apparaten, skall man noggrant läsa denna bruksanvisning
för installation och användning så att man så snabbt som möjligt blir hemmastadd
med dess funktion.
194
SVINDEX
1 / TILL ANVÄNDARENS UPPMÄRKSAMHET
• Säkerhetsföreskrifter _________________________________________ 196
• Skydd av omgivningsmiljön __________________________________ 197
• Beskrivning av apparaten _____________________________________ 198
2 / INSTALLATION AV APPARATEN
• Användning i version utlopp __________________________________ 199
• Användning i version återcirkulation ____________________________ 199
• Elanslutning ________________________________________________ 200
• Montering av spiskåpan _____________________________________ 201
• Montering av skorstenen
º Utvändigt utlopp _________________________________________ 202
º Återcirkulation ___________________________________________ 203
3 / ANVÄNDNING AV APPARATEN
• Beskrivning av reglagen ______________________________________ 204
4 / UNDERHÅLL OCH RENGÖRING AV APPARATEN
• Rengöring av de modulära lterna _____________________________ 205
• Utbyte av kol ltret ___________________________________________ 205
• Rengöring av utvändiga ytor __________________________________ 206
• Utbyte av glödlampan ________________________________________ 206
• Underhåll av apparaten ______________________________________ 207
5 / STÖRNINGAR I DRIFTEN ________________________________________ 208
6 / TEKNISK SERVICE ______________________________________________ 209
195
1 / TILL ANVÄNDARENS UPPMÄRKSAMHET SV
Viktigt
Spara detta instruktionshäfte med apparaten. Ifall apparaten säljs eller överlåts till
annan person, tillförsäkra att bruksanvisningen följer med densamma. Var vänlig och läs
dessa rekommendationer rörande apparaten innan denna används och installeras. De har
utformats med Er och andras säkerhet i omtanke.
• SÄKERHETSFÖRESKRIFTER
— Denna apparat har utformats för att
— När man steker under apparaten,
användas av privatpersoner i deras hem.
måste man kontinuerligt hålla ett öga på
— Denna apparat skall användas av vuxna.
densamma. Upphettade oljor och fett kan
Övervaka barn och se till att dom inte rör
vid höga temperaturer ta eld.
den och använder den som en leksak.
— Respektera rengöringsintervaller och
Tillförsäkra att de inte leker med apparatens
utbyte av lterna. Ackumulering av ottrester
manöverreglage.
kan åstadkomma en eldsvåda.
— När du erhåller apparaten, packa upp
— Kåpan får inte användas över en eldstad
den och inspektera den omedelbart.
baserad på bränsle (ved, kol...).
Kontrollera dess allmänna utseende. Om du
— Använd inte apparater med ånga eller
har förbehåll att framhålla, skriv ner dessa
högtryck för att rengöra apparaten (krav i
på följesedeln och behåll ett exemplar.
relation med den elektriska säkerheten).
— Din apparat är utformad för normalt
— Med målsättningen att alltid förbättra våra
hemmabruk. Använd den inte för
produkter, förbehåller vi oss rätten att utföra
kommersiella eller industriella ändamål
modi eringar av tekniska, funktionella eller
eller för andra syften än de som den har
estetiska egenskaper, på grund av tekniska
utformats för.
framsteg.
— Modi era inte, eller försök ändra på
— För att enkelt kunna nna referenserna
apparatens egenskaper. Detta kan medföra
på Er apparat, tillråder vi att ni skriver
fara.
upp dessa på sidan “ Teknisk Service
— Alla reparationer skall uteslutande utföras
och Konsumentservice “. (På denna sida
av en auktoriserad fackman.
förklaras även var dessa åter nns på
— Koppla alltid ur spiskåpan innan du
apparaten).
rengör eller utför underhåll.
— Denna apparat är inte utformad för att
— Se till att rummet är ventilerat på lämpligt
användas av personer (barn inkluderade)
sätt om kåpan fungerar på samma gång
med nedsatt fysisk, sensorisk eller mental
som andra apparater som drivs med en
kapacitet. Inte eller av personer som inte
energikälla som inte är elektricitet, så att
har erfarenhet eller kunskap, med undantag
kåpan inte suger upp förbränningsgaser.
av de fall där det nns en person ansvarig
— Man får inte ambera matvaror eller låta
för deras säkerhet, som övervakar och
gaslågor brinna utan att det nns någon
har kunskap rörande användningen av
kastrull under kåpan (de uppsugna lågorna
apparaten.
kan skada apparaten).
OBS
Om spisen värms upp med en apparat inkopplad på en skorsten (till exempel, en
kamin), måste man installera kåpan i version återcirkulation. Kåpan får inte användas utan
de modulära fi lterna.
Man måste förbereda en lämplig ventilation när man använder en spiskåpa på samma gång
som man använder andra apparater som fungerar med gas eller annat bränsle.
196
1 / TILL ANVÄNDARENS UPPMÄRKSAMHET SV
• SKYDD AV OMGIVNINGSMILJÖN
— De materiel som används för emballaget till denna apparat kan återvinnas. Medverka i
dess återvinning och bidra på detta sätt till att bevara omgivningsmiljön genom att lämna
dessa i de kommunala containers som tillhandahålls för detta ändamål.
— Er apparat består även den av materiel som kan återvinnas, vilket medför att den är
märkt med logotypen som anger att dessa apparater när de kasseras inte får
blandas med andra sopor.
På detta sätt, utförs återvinningen av de apparater som dess tillverkare
samordnar under de bästa möjliga villkoren, i enlighet med europeiska
föreskrifter 2002/96/CE rörande restprodukter från elektriska och elektroniska
utrustningar. Fråga din kommun eller din försäljare var den närmaste
uppsamlingen av skrotade apparater åter nns.
— Vi tackar dig för ditt samarbete vid bevarandet av omgivningsmiljön.
OBS
Installationen är förbehållen montörer och kompetenta fackmän.
OBS
Innan man för första gången använder det modulära fi ltret, avlägsnas skyddsfi lmen.
197
1 / TILL ANVÄNDARENS UPPMÄRKSAMHET SV
• BESKRIVNING AV APPARATEN
198
2 / INSTALLATION AV APPARATEN SV
— Apparaten måste vara frånkopplad när den installeras eller när man utför vilken som helst
typ av ingrepp på densamma.
— Kontrollera att nätspänningen motsvarar den spänning som anges på typskylten som
åter nns på insidan av kåpan.
— Om den elektriska installationen av kåpan medför att man måste utföra en modi ering för
att kunna ansluta apparaten, bör man rådfråga en kvali cerad elektriker.
— Om kåpan används i version utsugning, får den inte anslutas till ett utloppsrör för
förbränningsgaser (värmepanna, skorsten, etc.) eller en KMV (kontrollerad mekanisk
ventilation).
— Kanalen för utlopp, oberoende av den typ som används, får inte mynna ut under taket.
— Installera kåpan på ett säkerhetsavstånd på åtminstone 70 cm över elektrisk, gas eller
kombinerad kokplatta.
• ANVÄNDNING I VERSION UTLOPP
Om du har tillgång till ett utlopp
(foto 1)
Din spiskåpa kan anslutas till detta med ett
utloppsrör (Ø minimum 125 mm, emaljerat,
av aluminium eller av amsäkert material).
Om röret har en diameter som är mindre än
125 mm, måste man obligatorisk använda
mode återcirkulation.
Foto 1
• ANVÄNDNING I VERSION
ÅTERCIRKULATION
Om du inte har tillgång till ett utlopp
(foto 2)
Alla våra apparater har möjligheten att
fungera i mode återcirkulation.
I detta fall, används ett lter med aktivt kol
som ltrerar matoset.
(se Kapitel 4: Utbyte av kol ltret)
Foto 2
199
2 / INSTALLATION AV APPARATENSV
• ELANSLUTNING
När man utför installationen och arbete
med underhåll, måste apparaten vara
frånkopplad från det elektriska nätet och
säkringarna frånslagna eller avlägsnade.
Elanslutningen skall utföras innan det att
apparaten placeras i möbeln.
Kontrollera att:
- nätspänning i installationen är tillräcklig,
- kablarna för frammatning är i gott skick,
- diametern på kablarna överensstämmer
med installationsföreskrifterna.
OBS
Denna apparat levereras med en
anslutningssladd H 05 VVF med 3 ledare
2
på 0,75 mm
(nolla, linje och jord) som skall
anslutas till ett enfas nät på 220 - 240 V
med ett standardiserat uttag CEI 60083
som måste vara tillgängligt efter det att
installationen har utförts, i enlighet med
installationsföreskrifterna.
Vi tar inte på oss något ansvar ifall en
olycka inträffar som följd av en obefi ntlig
eller bristfällig jordning.
Säkringen i installationen skall vara på 10
eller 16 A. Om anslutningssladden är skadad,
skall man ta kontakt med försäljaren före
att förebygga fara.
OBS
Om man behöver modifi era den
elektriska installationen i rummet för
att kunna ansluta apparaten, skall en
kvalifi cerad elektriker anlitas.
OBS
Om kåpan har vilket som helst fel,
koppla ur apparaten eller ta ur säkringen
motsvarande linjen för anslutning av
apparaten.
200
