5 / ZÁVADY PŘI FUNGOVÁNÍ

PŘÍZNAKY ŘEŠENÍ

Zkontrolujte, zda :

Zvon nefunguje ...

• se nepřerušila dodávka proudu.

• byla zvolená rychlost.

Zkontrolujte, zda :

• vámi zvolená rychlost motoru je

dostatečná pro množství vzniklého kouře

a vodní páry.

Výkon zvonu je nedostatečný...

• je kuchyně dostatečně ventilovaná, aby

mohl vcházet vzduch.

• není opotřebovaný uhlíkový fi ltr (zvon v

recyklačním způsobu).

Zkontrolujte, zda :

Zvon se během fungování zastavil

• nebyla přerušená dodávka proudu.

• nebyl aktivovaný mnohopólový vypínač.

144

6 / TECHNNICKÝ SERVIS

CZ

Nezbytné zásahy na stroji musí provést:

— prodejce,

— nebo jakýkoliv kvalifi kovaný odborník, který je držitelem značky.

Při telefonním kontaktu uveďte kompletní referenci stroje (model, typ a sériové číslo).

Tyto údaje se nacházejí na identifi kačním štítku, umístěném na stroji.

145

PL 146

Z myślą o ciągłym doskonaleniu naszych produktów, zastrzegamy sobie prawo do

dokonywania zmian w zakresie właściwości technicznych, użytkowych bądź wyglądu

urządzenia, związanych z postępem technicznym.

Ważne:

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą

instrukcję, aby jak najlepiej zapoznać się z jego funkcjonowaniem.

146

SPIS TREŚCI

PL

1 / INFORMACJE DLA UŻYTKOWNIKA

• Zalecenia dotyczące bezpieczeństwa ________________________ 148

• Ochrona środowiska naturalnego ___________________________ 149

• Opis urządzenia ________________________________________ 150

2 / INSTALACJA URZĄDZENIA

• Użytkowanie w trybie wyciągu _____________________________ 151

• Użytkowanie w trybie pochłaniacza _________________________ 151

• Podłączenie do źródła zasilania ____________________________ 152

• Montaż okapu kuchennego ________________________________ 153

• Montaż maskownicy

º Tryb wyciągu ________________________________________ 154

º Tryb pochłaniacza ____________________________________ 155

3 / UŻYTKOWANIE URZĄDZENIA

• Opis panelu sterowania ___________________________________ 156

4 / KONSERWACJA I CZYSZCZENIE URZĄDZENIA

• Czyszczenie fi ltrów kasetowych ____________________________ 157

• Wymiana fi ltra węglowego ________________________________ 157

• Czyszczenie powierzchni zewnętrznych ______________________ 158

• Wymiana żarówki _______________________________________ 158

• Konserwacja urządzenia __________________________________ 159

5 / ROZWIĄZYWANIE PROBLEMÓW _____________________________ 160

6 / SERWIS TECHNICZNY _____________________________________ 161

147

PL

1 / INFORMACJE DLA UŻYTKOWNIKA

Ważne

Niniejszą instrukcję należy zachować wraz z zakupionym urządzeniem. W razie

sprzedaży bądź przekazania urządzenia innej osobie, należy upewnić się, że została prze-

kazana również instrukcja. Prosimy o zapoznanie się z instrukcją przed zainstalowaniem i

rozpoczęciem użytkowania okapu. Została ona przygotowana z myślą o bezpieczeństwie

Państwa oraz innych osób.

•

ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

— Urządzenie to jest przeznaczone wyłącznie do

przez okap płomienie mogą uszkodzić urządzenie).

użytku domowego.

— Nie wolno pozostawiać bez nadzoru smażących

— Urządzenie winno być użytkowane przez osoby

się potraw, znajdujących się pod okapem. Rozgrzany

dorosłe. Prosimy pilnować, by dzieci nie dotykały

olej i tłuszcz mogą się zapalić.

go, ani nie traktowały jak zabawki. Należy zwrócić

— Należy przestrzegać zaleceń dotyczących

szczególną uwagę, by nie bawiły się przyciskami

częstotliwości czyszczenia i wymiany fi ltrów.

panelu sterowania.

Nagromadzenie osadów tłuszczu może spowodować

— Po odbiorze urządzenia należy od razu zdjąć

pożar.

opakowanie. Prosimy sprawdzić wygląd ogólny

— W żadnym wypadku urządzenie nie może

okapu. W przypadku jakichkolwiek zastrzeżeń,

działać nad piecami zasilanymi drewnem, węglem

należy je spisać na dokumencie odbioru i zachować

itp.

jego kopię.

— Do czyszczenia urządzenia nie wolno stosować

— Zakupione przez Państwa urządzenie jest

aparatów czyszczących parą bądź za pomocą

przeznaczone do normalnego użytku domowego.

wysokiego ciśnienia (są to wymagania związane z

Nie należy go używać w celach handlowych bądź

bezpieczeństwem urządzeń elektrycznych).

przemysłowych, lub w innych, do których nie zostało

— Z myślą o nieustannym doskonaleniu

ono przeznaczone.

naszych produktów, zastrzegamy sobie prawo

— Nie wolno zmieniać ani próbować zmieniać

do dokonywania zmian w zakresie właściwości

właściwości urządzenia. Może to spowodować

technicznych, użytkowych bądź dotyczących

zagrożenie dla Państwa.

wyglądu, związanych z postępem technicznym.

— Naprawy winny być dokonywane wyłącznie

— W celu łatwego odnalezienia informacji

przez uprawnionego specjalistę.

dotyczących Państwa okapu, radzimy zanotować je

— Przed rozpoczęciem czyszczenia lub

na stronie „Serwis techniczny i Obsługa Klienta”. (Na

konserwacji, należy koniecznie odłączyć urządzenie

tej stronie wyjaśniono również, jak znaleźć powyższe

od źródła zasilania.

dane dotyczące urządzenia).

— W przypadku równoczesnego użytkowania

— Urządzenie to nie jest przeznaczone do

okapu i innych urządzeń zasilanych ze źródeł

użytku przez osoby (w tym dzieci) z ograniczonymi

energii różnych od elektrycznej, należy zapewnić

zdolnościami fi zycznymi, sensorycznymi lub

odpowiednią wentylację pomieszczenia. Ma to

umysłowymi, a także nie posiadające doświadczenia

na celu uniknięcie zasysania przez okap gazów

lub wiedzy w użytkowaniu urządzeń tego typu,

powstałych w wyniku spalania.

chyba, że będą one nadzorowane lub zostaną

— Pod okapem niedozwolone jest fl ambirowanie,

poinstruowane na temat korzystania z tego

tzn. wzniecanie płomienia na potrawie, bądź

urządzenia przez osobę odpowiedzialną za ich

pozostawianie zapalonych palników gazowych, bez

bezpieczeństwo.

ustawienia na nich naczyń do gotowania, (zasysane

Uwaga

W przypadku kuchni ogrzewanej urządzeniem podłączonym do komina (na przykład

piecem), należy zainstalować wersję okapu z pochłaniaczem (wewnętrznym obiegiem

powietrza). Niedozwolone jest używanie okapu bez fi ltrów kasetowych.

W przypadku równoczesnego użytkowania okapu i innych urządzeń zasilanych ze źródeł

energii innych niż elektryczna, należy zapewnić odpowiednią wentylację pomieszczenia.

148

1 / INFORMACJE DLA UŻYTKOWNIKA

PL

•

OCHRONA ŚRODOWISKA NATURALNEGO

— Materiały użyte do wykonania opakowania nadają się do ponownego przetworzenia.

Prosimy, by przyczynili się Państwo do recyklingu i ochrony środowiska naturalnego

wyrzucając je do kontenerów przeznaczonych na odpadki przetwarzalne.

— Zakupione przez Państwa urządzenie również zawiera materiały

przetwarzalne, w związku z czym jest oznaczone powyższym symbolem,

oznaczającym, że zużytego urządzenia nie można traktować jako zwykłego

odpadu gospodarstwa domowego. Oddając zużyte urządzenie do specjalnych

punktów zbiórki produktów przetwarzalnych mają Państwo pewność,

że recykling odbywa się w możliwie najlepszych warunkach, zgodnie z

zaleceniami europejskiej dyrektywy 2002/96/WE w sprawie zużytego sprzętu

elektrycznego i elektronicznego. W celu uzyskania bliższych informacji

dotyczących lokalizacji punktów zbiórki zużytego sprzętu AGD, prosimy skontaktować się z

organami administracji w miejscu zamieszkania bądź ze sprzedawcą urządzenia.

— Bardzo Państwu dziękujemy za wspó

łpracę w ochronie środowiska naturalnego.

Uwaga

Instalacji urządzenia może dokonać jedynie wykwalifi kowany instalator bądź technik.

Uwaga

Przed pierwszym użyciem fi ltra kasetowego należy z niego usunąć folię ochronną.

149

PL

1 / INFORMACJE DLA UŻYTKOWNIKA

•

OPIS URZĄDZENIA

150

2 / INSTALACJA URZĄDZENIA

PL

— Podczas instalacji bądź wykonywania jakichkolwiek czynności konserwacyjnych czy

napraw, urządzenie winno być odłączone od źródła zasilania.

— Należy się upewnić, że napięcie sieci elektrycznej odpowiada napięciu zapisanemu na

tabliczce znamionowej umieszczonej wewnątrz okapu.

— Jeżeli montaż urządzenia wymaga dokonania jakichkolwiek zmian w instalacji elektrycznej,

należy skorzystać z usług wykwalifi kowanego elektryka.

— Jeżeli Państwa okap będzie użytkowany w trybie wyciągu, nie należy go podłą

czać do

przewodu kominowego, służącego do odprowadzania gazów będących wynikiem spalania

(kocioł, kominek itp.) ani do układu CMV (kontrolowanej wentylacji wymuszonej).

— Żaden przewód odpowietrzania nie powinien mieć ujścia na strychu.

— Okap kuchenny winien być zainstalowany w bezpiecznej odległości, co najmniej 70 cm,

od płyty kuchennej (elektrycznej, gazowej lub mieszanej).

•

UŻYTKOWANIE W WERSJI

WYCIĄGU

Jeżeli Państwa instalacja wentylacyjna

posiada wyjście na zewnątrz

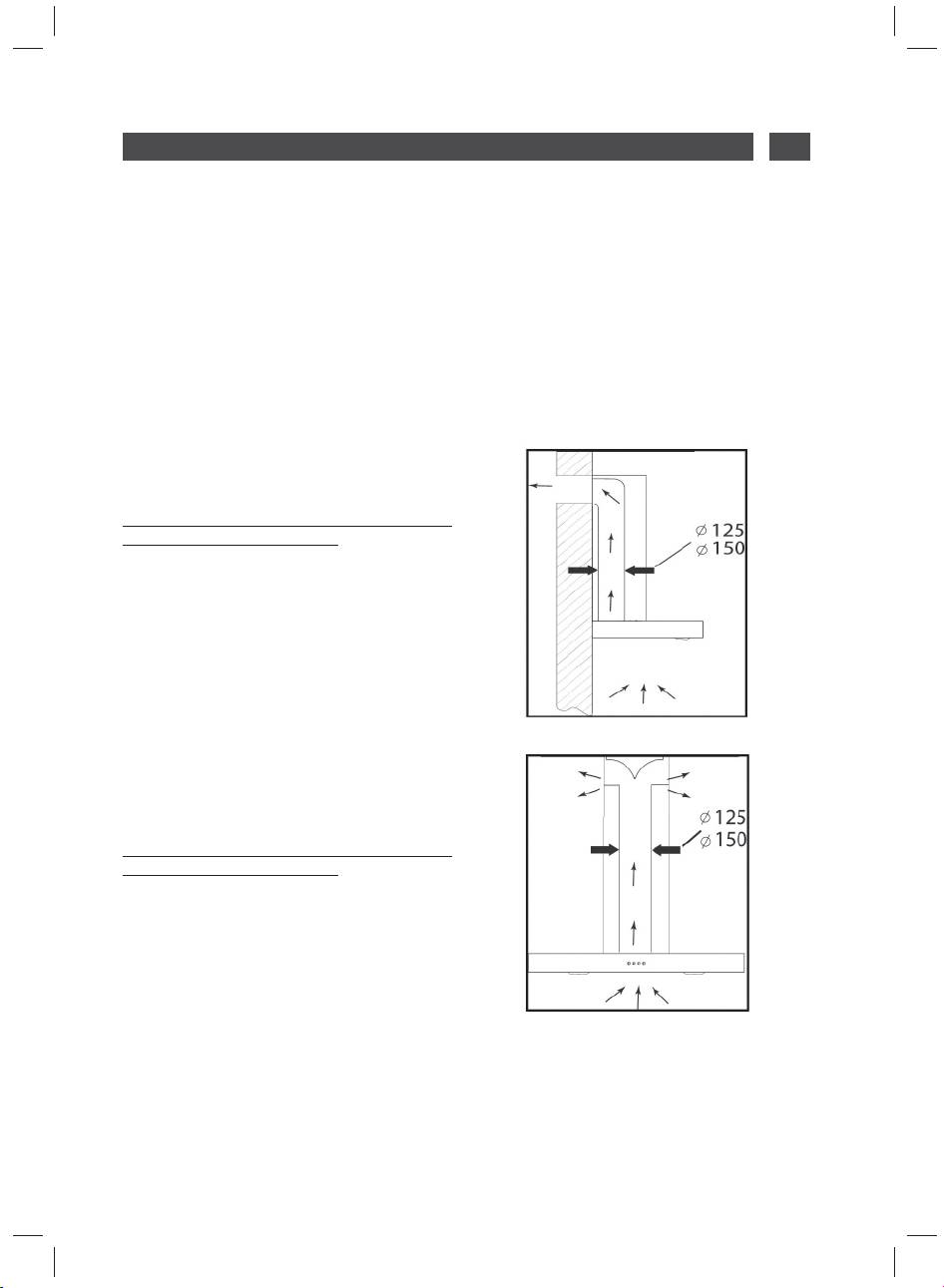

(rys. 1)

Okap kuchenny może zostać podłączony

do tejże instalacji za pomocą przewodu

odprowadzającego (o minimalnej średnicy

125 mm, wykonanego z emaliowanej

stali, aluminium bądź innego niepalnego

materiału). Jeśli instalacja odprowadzająca

ma średnicę mniejszą niż 125 mm, należy

rys. 1

obowiązkowo używać urządzenia w

wersji pochłaniacza.

•

UŻYTKOWANIE W WERSJI

POCHŁANIACZA

Jeżeli Państwa instalacja wentylacyjna nie

posiada wyjścia na zewnątrz

(rys. 2)

Wszystkie nasze urządzenia mają możliwość

pracy w funkcji pochłaniacza.

W takim przypadku, należy zastosować fi ltr z

aktywowanego węgla, zatrzymujący zapachy

wydobywające się podczas gotowania.

rys. 2

(patrz: rozdział 4: Wymiana fi ltra

węglowego).

151

PL

2 / INSTALACJA URZĄDZENIA

•

PODŁĄCZENIE DO ŹRÓDŁA ZASILANIA

Podczas instalacji i czynności

konserwacyjnych, należy odłączyć

urządzenie od źródła zasilania oraz wyłączyć

lub usunąć bezpieczniki.

Przyłącza elektryczne należy wykonać

przed umieszczeniem urządzenia na swoim

miejscu.

Należy się upewnić, że:

— moc instalacji jest wystarczająca,

— linie zasilania są w dobrym stanie,

— średnica przewodów odpowiada

wymaganiom instalacyjnym.

Uwaga

Urządzenie to jest dostarczane z

przewodem zasilającym H 05 VVF

2

0,75 mm

trzyżyłowym (zerowa, faza

i uziemienie), który należy podłączyć

do sieci 220 – 240 V jednofazowej

za pomocą znormalizowanej wtyczki

IEC 60083, która musi być dostępna

po zakończeniu instalacji, zgodnie z

normami dotyczącymi zasad instalacji.

Producent nie ponosi odpowiedzialności

za jakiekolwiek zdarzenia wynikające

z niewłaściwego uziemienia bądź jego

braku. Bezpieczniki instalacji winny być

10 bądź 16 A. W przypadku uszkodzenia

przewodu przyłączeniowego, należy

zgłosić się do serwisu posprzedażowego,

w celu uniknięcia zagrożeń.

Uwaga

Jeżeli do podłączenia urządzenia

konieczna jest modyfi kacja instalacji

elektrycznej w mieszkaniu, należy

skorzystać z usług wykwalifi kowanego

elektryka.

Uwaga

Jeżeli podczas pracy urządzenia

stwierdzą Państwo jakiekolwiek zakłócenia,

należy odłączyć okap od źródła zasilania

bądź odłączyć odpowiednie bezpieczniki

zasilające urządzenie.

152

2 / INSTALACJA URZĄDZENIA

PL

•

MONTAŻ OKAPU KUCHENNEGO

Uwaga

Instalacja okapu musi być zgodna z

obowiązującymi przepisami dotyczącymi

wentylacji pomieszczeń. We Francji,

wspomniane przepisy są podane w DTU

61.1 CSTB. W szczególności należy zwrócić

uwagę, by odprowadzane powietrze nie

znalazło się w przewodach służących do

odprowadzania oparów pochodzących z

urządzeń, w których stosowany jest gaz bądź

inne paliwa. Użytkowanie nieużywanych

instalacji może odbywać się wyłącznie po

rys. 1

uzgodnieniu z uprawnionym specjalistą.

Minimalna odległość między strefą gotowania

a najniższą częścią okapu winna wynosić nie

mniej niż 70 cm. Jeśli instrukcja użytkowania

płyty kuchennej zamontowanej pod okapem

określa odległość większą niż 70 cm, należy

uwzględnić tę właśnie odległość.

Montaż na ścianie:

— Na ścianie zaznaczyć pionową kreskę,

położoną centralnie w stosunku do poziomu

gotowania.

— Używając dostarczonego elementu do

zawieszenia okapu i zachowując zalecaną

odległość (część A na rys. 1), zaznaczyć na

ścianie 3 otwory.

— W zaznaczonych miejscach nawiercić 3

rys. 2

otwory o średnicy 8 mm i włożyć w nie kołki.

— Przykręcić element podtrzymujący służący

do zamocowania okapu, zwracając uwagę, by

był całkowicie wypoziomowany (część A na rys.

1).

— Przed zawieszeniem okapu, zamontować

zawór zwrotny na wyjściu z silnika.

— Przykręcić elastyczny przewód

odprowadzający (nie załączony do zestawu) na

wyjściu z silnika, uważając, by nie przeszkadzał

w ruchach zaworu zwrotnego. (rys. 3).

— Założyć korpus okapu i połączyć go z

rys. 3

elementem podtrzymującym za pomocą

dostarczonych śrub (rys. 2).

153
