ПРЕДУПРЕЖДЕНИЕ. Инструкции по технике
безопасности
Следуйте этим инструкциям, чтобы обезопасить себя и уберечь компьютер и рабочее место от повреждений.
БЕЗОПАСНОСТЬ: Общие положения
• Не пытайтесь производить текущий ремонт и обслуживание компьютера самостоятельно, если вы не
являетесь сертифицированным специалистом службы технической поддержки. Всегда тщательно соблюдайте
инструкции по установке.
• При использовании удлинителя для подключения к адаптеру переменного тока убедитесь, что суммарная
сила тока изделий, подключенных к удлинителю, не превышает его допустимую силу тока.
• Не вставляйте никаких предметов в вентиляционные и другие отверстия компьютера. Это может вызвать
короткое замыкание внутренних компонентов и, как следствие, привести к пожару или поражению
электрическим током.
• Не держите работающий компьютер в местах с плохой вентиляцией, например в сумке для перевозки или
чемодане. Это может повредить компьютер или привести к пожару.
• Не ставьте компьютер близко к батареям и другим источникам тепла. Кроме того, нельзя заслонять
предназначенные для охлаждения вентиляционные отверстия. Не кладите под компьютер стопки бумаги, не
ставьте компьютер в замкнутые ниши, а также на кровать, диван или ковер.
• Если для работы компьютера или подзарядки батареи используется адаптер переменного тока, он должен
находиться на открытом месте, например на столе или на полу. Не накрывайте адаптер бумагами или другими
предметами, которые препятствуют его охлаждению, а также не помещайте адаптер в переносную сумку во
время его использования.
• Адаптер переменного тока во время обычной работы компьютера может сильно нагреваться. Будьте
осторожны при обращении с адаптером во время работы или сразу после ее окончания.
• При длительной работе с компьютером не держите его на открытых участках тела. Во время нормальной
работы корпус устройства нагревается (особенно при питании от электросети). Длительное соприкосновение
устройства с кожей может вызвать неприятное ощущение и даже ожог.
• Не пользуйтесь компьютером в помещениях с высокой влажностью, например вблизи ванных комнат,
плавательных бассейнов или в сырых подвальных помещениях.
• Если в компьютере есть встроенный или дополнительный модем (PCпри приближении грозы отсоединяйте
модемный кабель во избежание поражения электрическим током от молнии через телефонную линию.
• Во избежание потенциальной опасности поражения электрическим током, не подсоединяйте и не
отсоединяйте кабели, не выполняйте обслуживание и не изменяйте конфигурацию данного изделия во время
грозы. В это время работать с компьютером можно только при условии, что все кабели отсоединены и
компьютер питается от батареи.
• Если в компьютере есть модем, его кабель должен быть изготовлен из провода диаметром не менее 0,4(26и
иметь модульный разъем RJ-11, соответствующий стандартам FCC (Федеральной комиссии по
коммуникациям CША).
• Прежде чем открыть крышку модуля памяти или платы Mini PCI Card на нижней части компьютера,
отсоедините все кабели от электрических розеток и отсоедините телефонный кабель.
• Если на компьютере установлен разъем для модема RJ-11 и сетевой разъем RJ-45, которые похожи по
внешнему виду, будьте внимательны при подсоединении телефонного кабеля - его необходимо подсоединять
к разъему RJ-11, но не к RJ-45.
Информационное руководство по системе 201
• Платы PC Card при обычной работе могут сильно нагреваться. Будьте осторожны, вынимая плату PCпосле
продолжительной работы.
• Перед тем как чистить компьютер, отключите его от электросети. Чистить компьютер следует мягкой
влажной тканью. Не используйте чистящие жидкости или аэрозоли, которые могут содержать огнеопасные
вещества.
БЕЗОПАСНОСТЬ: Энергопитание
• Пользуйтесь только адаптером переменного тока, поставляемым для этого компьютера корпорацией Dell.
Использование других адаптеров может привести к возгоранию или взрыву.
• Прежде чем подключать компьютер к электросети, проверьте, соответствуют ли указанные на адаптере
напряжение и частота параметрам сети.
• Чтобы обесточить компьютер, выключите его, отсоедините адаптер переменного тока от электросети и
выньте аккумуляторную батарею из ее отсека или внешнего модульного отсека.
• Во избежание поражения электрическим током подключайте адаптер переменного тока и кабели питания
устройств к источникам питания, имеющим надлежащее заземление. Чтобы обеспечить заземление, эти
www.dell.com | support.euro.dell.com
кабели питания могут быть оснащены вилкой с 3 штырьками. Не используйте штепсельные переходники и не
удаляйте контакт заземления из вилки кабеля питания. Если используется удлинитель, в нем должны быть
установлены 2-х или 3-хконтактные розетки, соответствующие кабелю адаптера переменного тока.
• Не кладите на кабель адаптера переменного тока никакие предметы и не размещайте его в местах, где на него
можно наступить, а также там, где он может перекрутиться.
• Если используется многовыводной сетевой фильтр, будьте осторожны при включении кабеля питания
адаптера переменного тока в сетевой фильтр. Некоторые сетевые фильтры допускают неправильное
подключение электрической вилки. Это может привести к повреждению компьютера, а также к поражению
электрическим током или пожару. Убедите сь, что заземляющий контакт разъема питания попадает в
заземленный контакт розетки удлинителя.
БЕЗОПАСНОСТЬ: Аккумулятор
• Пользуйтесь только аккумуляторными батареями Dell™, которые одобрены для применения с этим
компьютером. Использование аккумуляторов других типов повышает риск возгорания или взрыва.
• Не носите аккумуляторный блок в кармане, кошельке или другой емкости вместе с металлическими
предметами (например, ключами от автомобиля или скрепками для бумаги), поскольку это может привести к
короткому замыканию клемм аккумулятора. Возникающий в результате замыкания чрезмерный
электрический ток может вызвать резкое повышение температуры и привести к повреждению
аккумуляторного блока, возгоранию или ожогу.
• При неправильном обращении с аккумулятором существует опасность получения ожогов. Не разбирайте
аккумулятор. Обращайтесь с поврежденным или протекающим аккумулятором крайне осторожно. В случае
повреждения аккумулятора электролит может вытекать из элементов аккумулятора и вызывать травмы.
• Храните аккумулятор в недоступном для детей месте.
• Не храните и не оставляйте компьютер и батареи вблизи источников тепла, таких как радиатор, камин,
кухонная плита, электронагреватели и т.а также не подвергайте батареи воздействию температур более
60°(140°\~F). При нагревании до чрезмерно высокой температуры может произойти разрыв или пробой
элементов аккумулятора, что может привести к возгоранию.
202 Информационное руководство по системе
• Не утилизируйте аккумулятор компьютера посредством его сжигания, а также вместе с обычными бытовыми
отходами. Элементы аккумулятора могут взорваться. Утилизируйте использованный аккумулятор согласно
инструкциям производителя или обратитесь в местное агентство по утилизации отходов за получением
инструкций по утилизации. Незамедлительно утилизируйте использованные или поврежденные
аккумуляторы.
БЕЗОПАСНОСТЬ: Путешествие на самолете
• На использование компьютера Dell в самолете могут распространяться некоторые правила и ограничения,
принятые Федеральным управлением авиации США (Federal Aviation Administration). Например, такие
инструкции/ограничения могут запрещать использование какого-либо персонального электронного
устройства (PED), в котором предусмотрена возможность передачи радиочастот или других
электромагнитных сигналов, на борту самолета.
– Если портативный компьютер Dell оснащен устройством Dell TrueMobile™ или другим беспроводным
устройством связи, отключайте это устройство перед полетом и следуйте всем инструкциям экипажа
самолета относительно таких устройств.
– Кроме того, на некоторых этапах полета, например при взлете и посадке, может быть запрещено
пользоваться персональными электронными устройствами, такими как портативный компьютер.
Некоторые авиакомпании считают критическими и другие этапы полета, например, полет на высоте
ниже 3050 м. Выполняйте инструкции, указанные авиакомпанией, которые касаются возможности
использования персональных электронных устройств (PED).
БЕЗОПАСНОСТЬ: Инструкции по электромагнитной совместимости (EMC)
Используйте экранированные сигнальные кабели для обеспечения поддержки необходимого класса
электромагнитной совместимости (ЭМС) для данной обстановки. Кабель для подключения принтера к
параллельному порту можно приобрести у корпорации Dell. По желанию можно заказать кабель в корпорации Dell
на веб-сайте по адресу:
www.dell.com.
Статическое электричество может повредить внутренние электронные компоненты компьютера. Для
предотвращения повреждений оборудования от статического электричества снимите статический электрический
заряд со своего тела, прежде чем как коснуться любого из электронных компонентов компьютера, например, модуля
памяти. Это можно сделать, прикоснувшись к неокрашенной металлической поверхности панели ввода/вывода
компьютера.
При работе с компьютером
Во избежание повреждения компьютера соблюдайте следующие правила.
• Перед включением компьютера поставьте его на ровную поверхность.
• Во время поездок не подвергайте компьютер обычной процедуре проверки багажа. Компьютер можно
проверять на рентгеновской установке, но никогда не пропускайте его через металлодетектор. Если
компьютер проверяется вручную, всегда имейте под рукой заряженную аккумуляторную батарею на случай,
если вас попросят включить компьютер.
• Если вы перевозите жесткий диск отдельно от компьютера, заверните его в непроводящий материал,
например ткань или бумагу. Если жесткий диск проверяется вручную, будьте готовы к тому, что вас попросят
установить его в компьютер. Жесткий диск можно проверять на рентгеновской установке, но никогда не
пропускайте его через металлодетектор.
• Во время поездок не кладите компьютер на верхние полки для багажа, где компьютер может свободно
перемещаться. Не роняйте компьютер и предохраняйте его от ударов.
Информационное руководство по системе 203
• Защищайте компьютер, аккумуляторную батарею и жесткий диск от воздействия таких факторов
окружающей среды, как пыль, грязь, продукты питания, жидкости, перегрев и переохлаждение, а также от
прямых солнечных лучей.
• При изменении условий хранения компьютера, которые сопровождаются резким перепадом температуры и
влажности, на компьютере или его внутренних компонентах может образоваться конденсат. Прежде чем
начать работать с компьютером, дайте влаге испариться. Это поможет избежать выхода компьютера из строя.
ПРИМЕЧАНИЕ. При переносе компьютера из холодной среды в более теплую или наоборот
дайте устройству адаптироваться к новым температурным условиям, прежде чем включать
питание.
• При отключении кабеля от сети беритесь за вилку или за специальную петлю на вилке. Не тяните за кабель.
При извлечении разъема держите его ровно во избежание изгибания штырьков разъема. Перед
подсоединением кабеля также убедитесь в том, что оба разъема правильно сориентированы и совмещены.
• Будьте осторожны в обращении с компонентами. Держите компоненты (например, модули памяти) за края, не
дотрагиваясь до контактов.
• Прежде чем вынимать модуль памяти из разъема на системной плате или отсоединять устройство, выключите
www.dell.com | support.euro.dell.com
компьютер, отсоедините кабель адаптера переменного тока, выньте аккумуляторную батарею из ее отсека или
внешнего модульного отсека и подождите 5Иначе можно повредить системную плату.
• Чистку дисплея следует проводить с помощью чистой мягкой ткани и воды. Смочив ткань водой,
перемещайте ее по дисплею в одном направлении - сверху вниз. Очистив дисплей, быстро удалите с него
влагу, чтобы он был сухим. Длительный контакт с влагой может повредить дисплей. Не используйте для
очистки дисплея имеющиеся в продаже очистители для окон.
• Если в компьютер попала вода, или он поврежден, выполните действия, описанные в разделе «Устранение
неисправностей» в Руководстве пользователя. Если после выполнения этих действий компьютер не будет
работать надлежащим образом, обратитесь в компанию Dell (см. «Получение справки» в Руководстве
пользователя для получения соответствующей контактной информации).
БЕЗОПАСНОСТЬ: Эргономические факторы при работе на компьютере
ПРЕДУПРЕЖДЕНИЕ. Неправильная или продолжительная работа с клавиатурой может
привести к заболеванию.
ПРЕДУПРЕЖДЕНИЕ. Длительная работа за дисплеем или внешним монитором может вызвать
переутомление глаз.
Чтобы работа была более комфортной и эффективной, следуйте указаниям по эргономике, приведенным в
Приложении электронного Руководства пользователя во время установки и работы на компьютере.
Данный переносной компьютер не предназначен для длительного использования в качестве офисного
оборудования. При работе в офисе лучше использовать внешнюю клавиатуру.
БЕЗОПАСНОСТЬ: Работа внутри компьютера
Перед установкой или удалением модулей памяти, плат Mini PCI и модема выполните следующие действия.
ПРИМЕЧАНИЕ. Единственной причиной для доступа и работы внутри компьютера может быть
установка модулей памяти, мини!платы PCI card, модем, платы Bluetooth™ или резервной батареи.
ПРИМЕЧАНИЕ. Во избежание повреждения системной платы перед отсоединением устройства
или удалением модуля памяти, мини!платы PCI card, модема, платы Bluetooth или резервной
батареи подождите 5 секунд после выключения компьютера.
1
Выключите компьютер и все подсоединенные устройства.
204 Информационное руководство по системе
2
Отсоедините
компьютер и другие устройства от электрических розеток, чтобы снизить возможный риск
получения травм или поражения электрическим током. Также отключите от компьютера все телефонные и
телекоммуникационные линии.
3
Выньте основную батарею из аккумуляторного отсека и, если необходимо, вторую батарею из модульного
отсека.
4
Избавьтесь от заряда статического электричества, прикоснувшись к неокрашенной металлической поверхности
на задней панели компьютера.
5
В процессе работы периодически дотрагивайтесь до неокрашенных металлических поверхностей, чтобы снять
статическое напряжение, которое может повредить внутренние компоненты.
БЕЗОПАСНОСТЬ: Защита от электростатического разряда
Статическое электричество может повредить внутренние электронные компоненты компьютера. Для
предотвращения повреждений оборудования от статического электричества снимите статический электрический
заряд со своего тела, прежде чем как коснуться любого из электронных компонентов компьютера, например, модуля
памяти. Для этого можно периодически прикасаться к неокрашенной металлической поверхности на задней панели
корпуса.
При работе внутри компьютера периодически касайтесь неокрашенной металлической поверхности на задней
панели, чтобы снять с себя накопленный электростатический заряд.
Во избежание повреждения оборудования электростатическим разрядом можно также принять следующие меры
безопасности.
• При распаковке компонента, чувствительного к статическому электричеству, не извлекайте его из
антистатического упаковочного материала до момента его установки. Прежде чем удалять антистатическую
упаковку, не забудьте снять с себя статическое электричество.
• При перевозке компонентов, чувствительных к статическому электричеству, сначала поместите их в
антистатический контейнер или упаковку.
• Выполняйте любую работу с чувствительными компонентами только в местах, защищенных от статического
электричества. Пользуйтесь антистатическими ковриками и прокладками для сиденья, если это возможно.
БЕЗОПАСНОСТЬ: Утилизация батареи
В данном компьютере используется ионно-литиевая батарея типа «таблетка». Инструкции по замене
ионно-литиевой батареи в компьютере приведены в разделе «Извлечение батареи» на Ctp 215.
Литиево-ионная батарея типа «таблетка» - это батарея с длительным сроком службы, и вполне
вероятно, что вам никогда не придется заменять ее. Однако если ее все же потребуется заменить, см.
раздел «Установка и удаление резервной батареи» на Ctp 216.
Не выбрасывайте батарею вместе с бытовыми отходами. Адрес ближайшего центра утилизации
аккумуляторных батарей можно выяснить у местного предприятия по уничтожению отходов.
Информационное руководство по системе 205
Поиск информации на компьютере
Что вы ищете Информация находится здесь
•
Программа диагностики
Компакт-диск Drivers and Utilities (Драйверы
компьютера
и утилиты) (также называется ResourceCD
•
Драйверы для компьютера
(Диск с ресурсами))
•
Документация по по компьютеру
Документация и драйверы уже установлены на компьютере. С
•
Документация на устройства
помощью этого компакт-диска можно получить доступ к
документации, переустанавливать драйверы и пользоваться
средствами диагностики.
На жестком диске компьютера могут быть записаны файлы
Readme, содержащие самую свежую информацию о технических
новшествах компьютера или справочные материалы для опытных
www.dell.com | support.euro.dell.com
пользователей и технических специалистов.
•
Ус т а н ов к а компьютера
Информационное руководство по системе
•
Информация о гарантиях
Dell™
•
Инструкции по технике
безопасности
ЗАМЕТКА. Этот документ в формате PDF можно найти на
сайте support.dell.com.
206 Информационное руководство по системе
Что вы ищете Информация находится здесь
•
Уд а л е н и е и замена компонентов
Руководство пользователя
•
Спецификации
®
®
Центр справки и поддержки системы Microsoft
Windows
XP
•
Настройка системы
1
Нажмите кнопку
Пуск
и выберите
Справка и поддержка.
•
Устранение неисправностей и
2
Выберите
User’s and system guides
(Руководство
решение проблем
пользователя и системное руководство), а затем
User’s guides
(Руководство пользователя).
Windows 2000
Дважды щелкните значок
User’s Guides
(Руководства
пользователя) на рабочем столе компьютера.
•

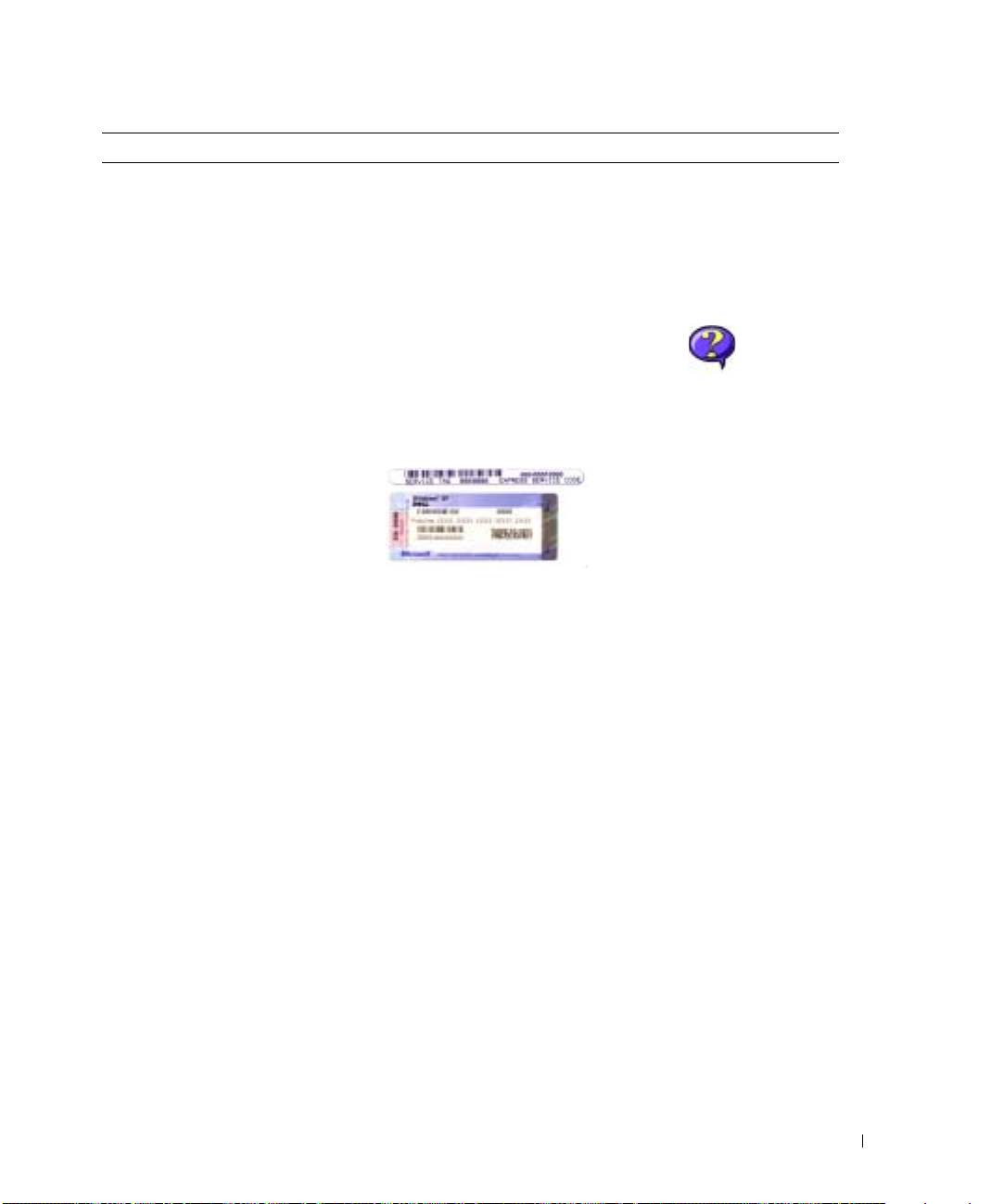

Код экспресс-обслуживания и
метка производителя и лицензия Microsoft
метка производителя
Windows
•
Лицензионная метка Microsoft
Эти метки расположены на компьютере.
Windows
•
Метка производителя
требуется для идентификации
компьютера на сайте
support.dell.com или при
обращении в службу
технической поддержки.
•
Код экспресс-обслуживания вводится, чтобы связаться с
службой технической поддержки. Система обслуживания
клиентов Dell через код экспресс-обслуживания может быть
недоступна в некоторых странах.
•
Лицензионная метка Microsoft® Windows® используется при
переустановке операционной системы.
Информационное руководство по системе 207
Что вы ищете Информация находится здесь
•
Самые новые драйверы для
Веб-сайт поддержки Dell — support.dell.com
компьютера
На сайте поддержки Dell Support имеются некоторые
•
Ответы службы технической
интерактивные инструменты, включая следующие:
поддержки на вопросы
•
Solutions (Разрешение вопросов) — подсказки и советы по
•
Интерактивная дискуссия с
поиску и устранению неисправностей, статьи технических
другими пользователями и
специалистов и оперативные курсы обучения
службой технической поддержки
•
Сообщество — Интерактивная дискуссия с другими
•
Документация по компьютеру
пользователями Dell
•
Upgrades (Обновления) — информация о новых версиях
различных компонентов (например, памяти, жесткого диска и
операционной системы)
•
Customer Care (Отдел обслуживания покупателей) —
www.dell.com | support.euro.dell.com
контактная информация, информация о состоянии исполнения
заказа, гарантии и ремонте
•
Downloads (Данные для загрузки)— драйверы, исправления и
обновления программного обеспечения
•
Reference (Справочная информация) — компьютерная
документация, технические характеристики изделий и
официальные документы
•
Состояние вызова обслуживания и
Основной веб-сайт поддержки клиентов Dell
хронология поддержки
— premiersupport.dell.com
•
Основные технические вопросы по
Основной веб-сайт поддержки Dell предназначен для корпораций,
компьютеру
правительственных и образовательных учреждений. Этот сайт
•
Часто задаваемые вопросы
доступен не во всех регионах.
•
Файлы для загрузки
•
Подробная конфигурация
компьютера
•
Контактная информация по
обслуживанию компьютера
•
Как работать в Windows\~XP
Центр справки и поддержки Windows
•
Документация по компьютеру
1
Нажмите кнопку
Пуск
и выберите
Справка и поддержка
.
•
Документация по устройствам
2
Введите слово или фразу, описывающие проблему, и щелкните
(например, модему)
значок стрелки.
3
Щелкните раздел, соответствующий вашей проблеме.
4
Следуйте инструкциям на экране.
208 Информационное руководство по системе
Что вы ищете Информация находится здесь
•
Переустановка операционной
Компакт-диск с операционной системой
системы
Операционная система уже установлена на компьютере. Чтобы
повторно установить операционную систему, используйте
компакт-диск
Operating System
(Операционная система).
Инструкции по повторной установке операционной системы см. в
Руководстве пользователя
.
После повторной установки операционной системы, используйте
компакт-диск Drivers and Utilities (Драйверы и Утилиты)
для
переустановки драйверов устройств, которые входят в комплект
поставки компьютера.
Наклейка с ключом продукта для
операционной системы находится
на компьютере.
Информационное руководство по системе 209
Настройка компьютера
ПРЕДУПРЕЖДЕНИЕ. Перед тем как приступить к выполнению операций данного
раздела, выполните указания по безопасности в начале этого документа.
1
Распакуйте коробку с принадлежностями.
2
Отложите в сторону те принадлежности, которые не понадобятся для завершения
установки.
В коробке с принадлежностями находится документация пользователя,
а также все заказанное вами программное обеспечение и
дополнительные компоненты (платы PCдисководы, аккумуляторные
батареи и т.п.).
3
Подсоедините адаптер переменного тока к соответствующему разъему на компьютере и к
электророзетке.
www.dell.com | support.euro.dell.com
210 Информационное руководство по системе
4
Откройте крышку дисплея и нажмите кнопку включения, чтобы включить компьютер.
ЗАМЕТКА. Не пристыковывайте компьютер к стыковочному устройству до тех пор, пока
хотя бы один раз не включите и не выключите его.
кнопка
питания
Информационное руководство по системе 211
О компьютере
Вид спереди
монитор
кнопка
питания
Индикаторы
состояния
клавиатуры
Индикаторы
www.dell.com | support.euro.dell.com
состояния
устройств
сенсорная
клавиатура
панель
кнопки
защелка
сенсорной
дисплея
панели
динамики
212 Информационное руководство по системе
Вид слева
гнездо для платы
отверстие для
PC\~Card
защитного
троса
разъем
датчик
аудиоразъём
IEEE\~1394
инфракрас
ы (2)
ной связи
Вид справа
отверстие для
модульный
защелка для
защитного троса
отсек
отсоединения устройства
Информационное руководство по системе 213
Вид сзади
ПРЕДУПРЕЖДЕНИЕ. Не закрывайте воздухозаборник, не вставляйте в него предметы
и следите, чтобы в нем не накапливалась пыль. Не держите работающий компьютер в
местах с недостаточной вентиляцией, например в закрытом кейсе. Это может
повредить компьютер или привести к пожару.
разъем параллельного порта
сетевой разъем RJH45
видеоразъем
разъем модема RJH11
разъем
(дополнительный)
последовательного порта
www.dell.com | support.euro.dell.com
USBHразъёмы (2)
разъем SHVideo TVHout
разъем адаптера
отверстия для
переменного тока
вентиляции
Вид снизу
защелка батареи
крышка модуля памяти
шкала заряда батареи
жесткий
диск
батарея
крышка отсека
для платы Mini
PCI
вентилятор
слот стыковочного
устройства
214 Информационное руководство по системе

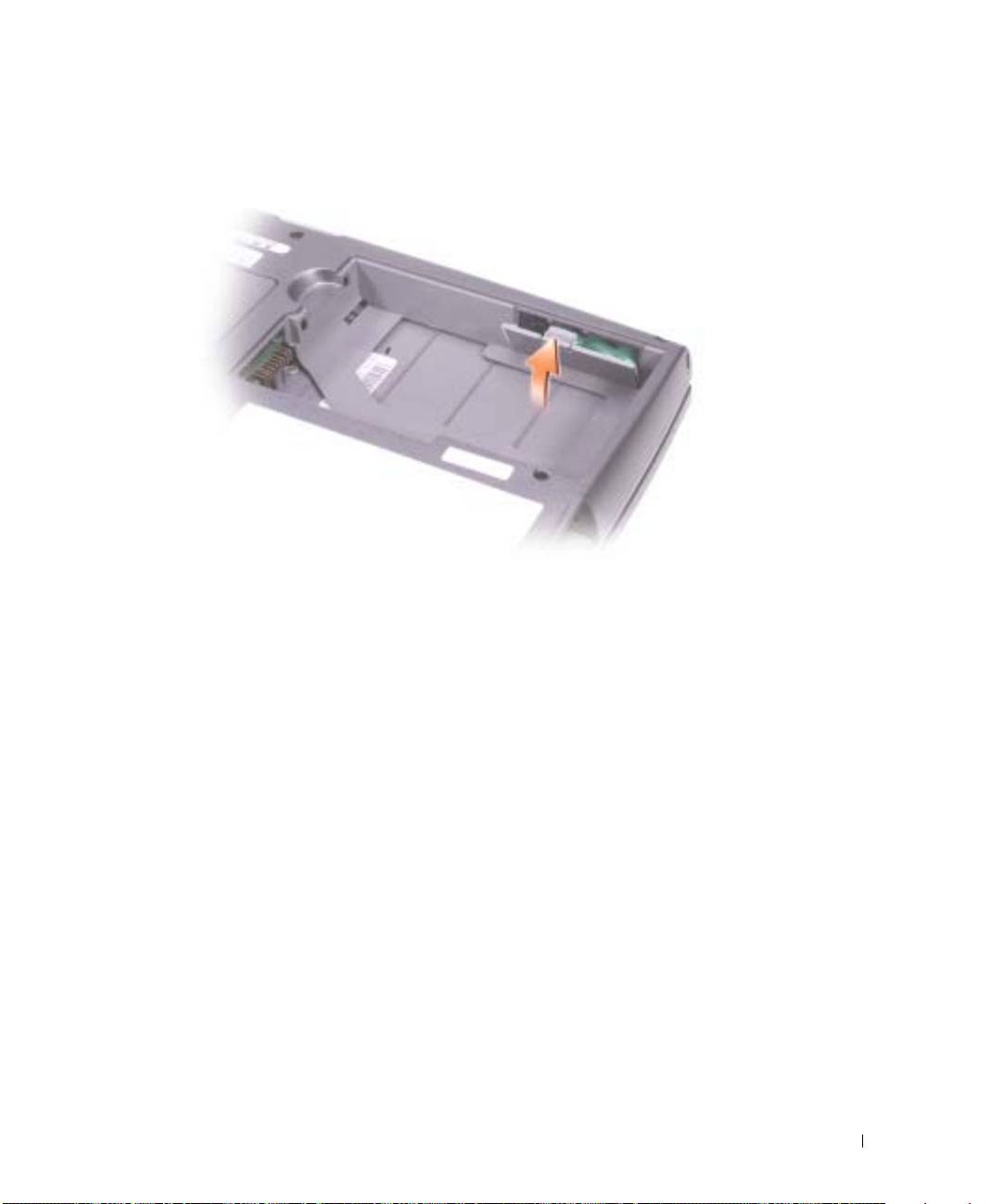

Извлечение батареи
Информацию по извлечению дополнительного аккумулятора см. в разделе «Использование
модульного отсека» в электронном
Руководстве пользователя.
ПРЕДУПРЕЖДЕНИЕ. Перед выполнением этой процедуры выключите компьютер,
отсоедините его от электросети, а также отсоедините модем от телефонной линии.
ПРИМЕчАНИЕ. Если производится замена аккумулятора на компьютере, который
находится в режиме ожидания, ее следует выполнить в течение 90 секунд, по
истечении которых компьютер выключится, и несохраненные данные будут утеряны.
1
Выключите компьютер, отсоедините его от электросети, а также отсоедините модем от
телефонной линии.
2
Если компьютер подключен к стыковочному устройству, отстыкуйте его. Инструкции см. в
документации, поставляемой со стыковочным устройством.
3
Сдвинув и удерживая защелку отсека для аккумулятора на нижней панели компьютера,
извлеките аккумулятор из отсека.
Информационное руководство по системе 215
Установка и удаление резервного аккумулятора
1
Извлеките аккумулятор.
2
Откройте крышку отсека резервного аккумулятора.
www.dell.com | support.euro.dell.com
3
Сдвиньте резервный аккумулятор в направлении разъема, а затем извлеките его из отсека.
4
Отсоедините кабель резервного аккумулятора от разъема.
разъем
кабель резервной
батареи
резервная
батарея
5
Подсоедините кабель резервного аккумулятора к разъему в отсеке.
216 Информационное руководство по системе
6
Поместите резервный аккумулятор в отсек и закройте крышку.
Установка аккумулятора
Продвигайте батарею в отсек, пока не услышите щелчок.
Информацию по извлечению дополнительного аккумулятора см. в разделе «Использование
модульного отсека» в электронном
Руководстве пользователя.
Информационное руководство по системе 217
Dell Diagnostics
ПРЕДУПРЕЖДЕНИЕ. Перед тем как приступить к выполнению операций данного
раздела, выполните указания по безопасности в начале этого документа.
Когда использовать программу Dell Diagnostics
Если при работе на компьютере возникают неполадки, выполните тесты, указанные в разделе
«Устранение неисправностей»
Руководства пользователя
, и запустите программу Dell
Diagnostics, прежде чем обращаться за консультацией в службу технической поддержки Dell.
Перед началом работы рекомендуется распечатать процедуры из этого раздела.
ПРИМЕчАНИЕ. Программа Dell Diagnostics работает только на компьютера марки Dell™.
Программа
Dell Diagno
stics находится в скрытом разделе Diagnostic Utility жесткого
диска.
www.dell.com | support.euro.dell.com
ЗАМЕТКА. Если на дисплее компьютера отсутствует изображение, обратитесь в
корпорацию Dell (контактная информация приведена в разделе «Получение справки»
Руководства пользователя).
1
Выключите компьютер.
2
Если компьютер подключен к стыковочному устройству, отстыкуйте его. Инструкции см. в
документации, поставляемой со стыковочным устройством.
3
Подключите компьютер к электросети.
4
Включите компьютер. Когда появится логотип DELL™, немедленно нажмите клавишу
<F12>.
ЗАМЕТКА. Если на дисплее ничего не изображается, нажмите и удерживайте <Fn> и
кнопку питания в течение примерено 5 секунд, чтобы запустить программу Dell
Diagnostics. Компьютер автоматически запустит тест системы перед загрузкой.
ЗАМЕТКА. Если будет получено сообщение о том, что разделы утилиты диагностики не
найдены, запустите программу Dell Diagnostics с компактHдиска компактдиск Drivers
and Utilities (Драйверы и Утилиты).
®
Если эти клавиши нажаты с опозданием и появился экран с логотипом Microsoft
®
Windows
, дождитесь появления рабочего стола Windows. Затем завершите работу
компьютера с помощью меню
Пуск
и повторите попытку.
5
Когда появится список загрузочных устройств, выделите пункт
Диагностика
и нажмите
клавишу <Enter>.
Компьютер запускает проверку Pre-boot System Assessment серию встроенных
диагностических тестов, которые проверяют системную плату, клавиатуру, жесткий диск и
дисплей.
•
Во время проверки отвечайте на вопросы, отображаемые на экране.
218 Информационное руководство по системе
