Using the Digital Compass
Calibrating the Digital Compass
Calibrate the compass as described here and on
the next page at the shooting location, or if the
screen at left is displayed during menu operations,
or if the direction shown as you shoot seems
incorrect.
Select [GPS device settings].
1
Set [GPS device] to [Enable].
2
Select [GPS device settings].
3
Set [Digital compass] to [Enable].
4
Select [Calibrate digital
5
compass].
Press <0> to prepare for calibration.
Move the camera as shown on the
next page.
15
COPY
Using the Digital Compass
Move the camera.
6
c Wave the camera laterally in at least
a 180° arc.
d Wave the camera up and down in at
least a 180° arc.
e Rotate the camera in at least a 180°
arc as it faces the same direction.
Be careful not to drop the camera
during calibration.
Steps
c, d, and e can be done in
any order. Keep moving the camera
until calibration is finished.
If the compass is not calibrated after
you do this, turn your body to the right
or left and move the camera again.
Finish calibration.
7
A screen indicating completion is
displayed when calibration is finished.
Although this screen may be
displayed while you are still moving
the camera in a direction of step 6
(
c, d, or e), calibration has been
finished successfully.
16
For safety, remove the lens and other accessories before calibration.
As the digital compass uses geomagnetism, calibration may not be
possible under the following conditions: at high altitudes, near magnetic
fields, in steel-structure buildings, underground, etc. Even if calibration is
possible, the receiver may not be able to detect the shooting direction
correctly.
COPY
Setting Time from GPS on the Camera
The camera time can be set using GPS signals. The margin of error is
approx. ±0.02 second.
Select [GPS device settings].
1
Set [GPS device] to [Enable].
2
Select [GPS device settings].
3
Select [Auto time setting].
4
Select an option and press <0>.
[Auto update] updates the time after
the camera is turned on and a GPS
signal is received.
17
If the GPS signal cannot be received from five or more satellites, time
setting is not possible. [Set now] will be unavailable.
Even if [Set now] is selected, auto time adjustment may not be possible,
depending on the timing of GPS signal acquisition.
When [Auto time setting] is set to [Auto update], the date and time
cannot be set manually using [Date/Time/Zone] in the menu.
If you prefer not to change the time (when using [Sync time between
cameras] with WFT series, for example), select [Auto time setting:
Disable].
COPY
GPS Precautions
Keep the following points in mind when using the receiver.
In certain countries and regions, the use of GPS may be restricted.
Therefore, be sure to use GPS in accordance with the laws and
regulations of your country or region. Be particularly careful when
traveling outside your home country.
Be careful about using GPS functions where the operation of
electronic devices is restricted.
Others may be able to locate or identify you by using location data in
your geotagged pictures or movies. Be careful when sharing these
images with others, as when posting them online where many others
can view them.
GPS signal reception may take some time.
Never leave the receiver near any equipment that generates a
strong magnetic field, such as magnets or electric motors.
18
COPY
Provided Software
Software on the provided solution disc is described below, with
installation instructions.
GPS Receiver Solution Disk
Includes receiver software and the instruction manual.
Map Utility
This software uses location information recorded by the receiver to
show shooting locations and the shooting direction on a virtual map.
ImageBrowser EX
This software can update Map Utility.
For information on other features, refer to the ImageBrowser EX
instruction manual (provided as a PDF).
19
ImageBrowser EX must be installed to use Map Utility.
COPY
Provided Software
Installing the Software
1 Insert the GPS Receiver Solution Disk in the computer.
2 Double-click the CD-ROM icon.
Windows: This icon is displayed in [Computer] or [My
Computer].
Macintosh: This icon is displayed on the desktop.
3 Double-click [Set up.exe].
4 Click [Easy Installation] and follow the on-screen
instructions to complete the installation process.
If install screen for “Microsoft Silverlight” is displayed during
installation, install “Microsoft Silverlight”.
5 Click [Finish], and then remove the disc.
Installation is now finished.
20
Follow these steps even if an older version of the software is already
installed. (The previous version will be overwritten, as needed.)
COPY
Provided Software
Copying and Viewing the PDF Instruction Manual
1 Insert the GPS Receiver Solution Disk in the computer.
2 Double-click the CD-ROM icon.
Windows: This icon is displayed in [Computer] or [My
Computer].
Macintosh: This icon is displayed on the desktop.
3 Double-click the [Manual] folder to open it.
4 Copy the [English] folder to a convenient location on
your computer.
The following PDF instruction manuals are copied.
Windows Macintosh
Map Utility MUx.xW_E_xx MUx.xM_E_xx
ImageBrowser EX IBXxx_E_xx
5 Double-click a copied PDF file.
Viewing the manuals requires Adobe Reader (latest version
recommended) to be installed on your computer.
Adobe Reader can be downloaded free from the Internet.
21
COPY
Specifications
Compatible camera EOS-1D X
Geotagging images Tags images as shots are taken
Latitude, longitude, elevation, direction,
shooting time (UTC), and signal status
Reception frequency 1575.42 MHz (L1 band)
Position update timing Every 1, 5, 10, 15, or 30 seconds, or every 1,
2, or 5 minutes
Time adjustment Camera time can be set from GPS time data
Digital compass Triaxial geomagnetic sensor and triaxial
acceleration sensor used to calculate
direction
Power supply Powered by the camera
Shots per battery charge
Normal Temperature
Low Temperature
Position Update Timing
(23°C/73°F)
(0°C/32°F)
Every second Approx. 790 shots Approx. 620 shots
Every 15 sec. Approx. 970 shots Approx. 740 shots
Every 5 min. Approx. 990 shots Approx. 760 shots
*When shooting through the viewfinder
*Based on CIPA standards
Dimensions
Approx. 24.7 x 57.0 x 35.7 mm / 0.97 x 2.24 x
1.41 in. (W x H x D)
Weight Approx. 44 g / 1.55 oz.
*According to CIPA guidelines
Operating temperature 0°C to +45°C / 32°F to 113°F
Operating humidity 85% or less
Provided software ImageBrowser EX, Map Utility for GP-E1
All information in this manual is based on Canon testing standards.
Receiver specifications and appearance are subject to change without notice.
22
COPY
MEMO
23
COPY
The cameras and accessories referred to in this Instructions booklet are current as
of February 2012. For information on compatibility with the cameras and
accessories marketed after this date, contact your nearest Canon Service Center.
COPY
RÉCEPTEUR GPS
Français
COPY
Introduction
Le récepteur GPS GP-E1 consiste en un accessoire pour l’EOS-1D X
capable de géomarquer vos photos. Vous pouvez voir les
emplacements de prise de vue en utilisant le logiciel Map Utility fourni.
Le récepteur peut également régler l’heure de l’appareil photo via GPS.
Fonctionnalités
Géomarquage des images et ajout de la direction de prise
de vue
Les photos prises alors que le
récepteur est fixé à l’appareil photo
sont géomarquées avec l’ajout des
1
informations sur l’emplacement*
(latitude, longitude, altitude et heure
2
de prise de vue (UTC*
)) aux images.
Il est possible de voir les
emplacements de prise de vue et la
direction de la prise de vue des
images géomarquées sur une carte
virtuelle sur un ordinateur.
Il est également possible de marquer
les images avec la direction de prise
de vue en utilisant la boussole
numérique du récepteur (nord
magnétique standard).
*1 : Les informations sur l’emplacement peuvent être faussées sous certaines
conditions de voyage ou avec certains réglages du récepteur.
*2 : Le Temps universel coordonné, abrégé en UTC, est globalement identique au
Temps moyen de Greenwich.
2
COPY
Fonctionnalités
Réglage de l’heure de l’appareil photo
L’heure de l’appareil photo peut être réglée en utilisant les signaux
GPS. La marge d’erreur est d’environ ±0,02 seconde.
Visionnage des images et des informations sur une carte
virtuelle
Les emplacements de prise de vue et la direction de la prise de vue
peuvent être consultés sur une carte virtuelle, en utilisant le logiciel
Map Utility sur le CD-ROM fourni.
3
GPS Receiver
Solution Disk
Données cartographiques ©2012 ZENRIN -
COPY
Table des matières
Introduction....................................................................................... 2
Fonctionnalités ................................................................................. 2
Conventions utilisées dans ce manuel............................................. 5
Consignes de sécurité...................................................................... 6
Nomenclature................................................................................... 7
Fixation et retrait du récepteur ......................................................... 8
Acquisition des signaux GPS ........................................................... 9
Réglage de l’intervalle de positionnement...................................... 13
Utilisation de la boussole numérique.............................................. 14
Réglage de l’heure de l’appareil photo à l’aide du GPS................. 17
Précautions relatives au GPS ........................................................ 18
Logiciels fournis.............................................................................. 19
Spécifications ................................................................................. 22
4
COPY
Conventions utilisées dans ce manuel
Signification des symboles
: Mise en garde pour éviter les problèmes de prise de vue.
: Informations complémentaires.
(p. **) : Numéros de page de référence pour obtenir de plus amples
informations.
Les icônes et repères indiquant les commandes et les réglages de
l’appareil photo utilisés dans le manuel correspondent aux icônes et
repères sur l’appareil photo et le récepteur.
Suppositions de départ
Toutes les opérations décrites dans ce manuel supposent que
l’appareil photo et le récepteur sont connectés et que le bouton
d’alimentation de l’appareil photo est placé sur <
ON
>.
5
Windows est une marque commerciale ou une marque déposée
de Microsoft Corporation aux États-Unis et dans d’autres pays.
Macintosh est une marque déposée d’Apple Inc. aux États-Unis
et dans d’autres pays.
Google™ , Google Maps™ et Google Earth™ sont des
marques de Google Inc.
Map Utility utilise Google Maps™ pour afficher les images et les
itinéraires parcourus sur une carte.
Toutes les dénominations commerciales ou raisons sociales
mentionnées dans ce manuel sont des marques commerciales
ou des marques déposées de leurs détenteurs respectifs.
COPY
Consignes de sécurité
Les précautions suivantes ont pour but d’éviter que vous ou d’autres
personnes ne se blessent et que l’appareil ne soit endommagé.
Familiarisez-vous avec ces précautions avant d’utiliser le récepteur afin
de garantir son bon fonctionnement en toute sécurité.
Avertissement
Prévention de blessures graves voire mortelles
Pour éliminer tout risque d’incendie, de chaleur excessive, de fuite de produits
chimiques ou d’explosion, suivez ces consignes de sécurité.
• N’insérez pas d’objets métalliques entre les contacts électriques du récepteur.
Conservez les accessoires hors de portée des enfants. En cas d’ingestion
accidentelle, appelez immédiatement un médecin.
En cas de chaleur, fumée ou vapeur excessives, retirez immédiatement les piles en
prenant soin d’éviter les brûlures. Continuer à utiliser les piles dans cet état présente
un risque d’incendie ou de brûlure.
N’utilisez pas le récepteur pendant que vous conduisez. Vous risquez de provoquer
un accident de la route.
N’utilisez pas le récepteur en présence de gaz inflammable. Vous risquez de
provoquer une explosion ou un incendie.
Si le récepteur chute et les pièces internes sont exposées, ne touchez pas les
pièces exposées. Vous risquez de vous électrocuter.
Ne démontez ni ne modifiez le récepteur. Les pièces internes à haute tension
présentent un risque d’électrocution.
Ne rangez pas le récepteur dans un endroit poussiéreux ou humide. Ceci présente
un risque d’incendie ou d’électrocution.
Avant d’utiliser le récepteur à bord d’un avion ou dans un hôpital, assurez-vous que
son utilisation est permise. Les ondes électromagnétiques émises par le récepteur
peuvent affecter les instruments ou l’équipement médical.
Attention
Prévention des blessures ou des dégâts matériels
Ne laissez pas le récepteur à l’intérieur d’un véhicule par temps chaud ou près d’une
source de chaleur. Le récepteur peut chauffer et provoquer des brûlures en cas de contact.
N’utilisez pas le récepteur lorsqu’il est recouvert d’un tissu ou enveloppé dans un
tissu. Vous risqueriez de piéger la chaleur à l’intérieur, ce qui présente un risque de
déformation du boîtier ou d’incendie.
N’utilisez pas de diluant pour peinture, de benzène ou d’autres solvants organiques pour
nettoyer le récepteur. Ceci présente un risque d’incendie et peut être nuisible à votre santé.
Si vous faites tomber le récepteur dans l’eau ou si de l’eau ou des objets métalliques
pénètrent à l’intérieur, retirez immédiatement les piles. Ceci présente un risque
d’incendie ou d’électrocution.
Si l’appareil fonctionne mal, est abîmé ou nécessite une réparation,
contactez votre revendeur ou un Service Après-Vente Canon.
Prècautions de manipulation
Manipulez le récepteur conformément aux « Précautions d’utilisation :
Précautions lors de l’utilisation » dans le mode d’emploi de l’appareil photo.
6
COPY

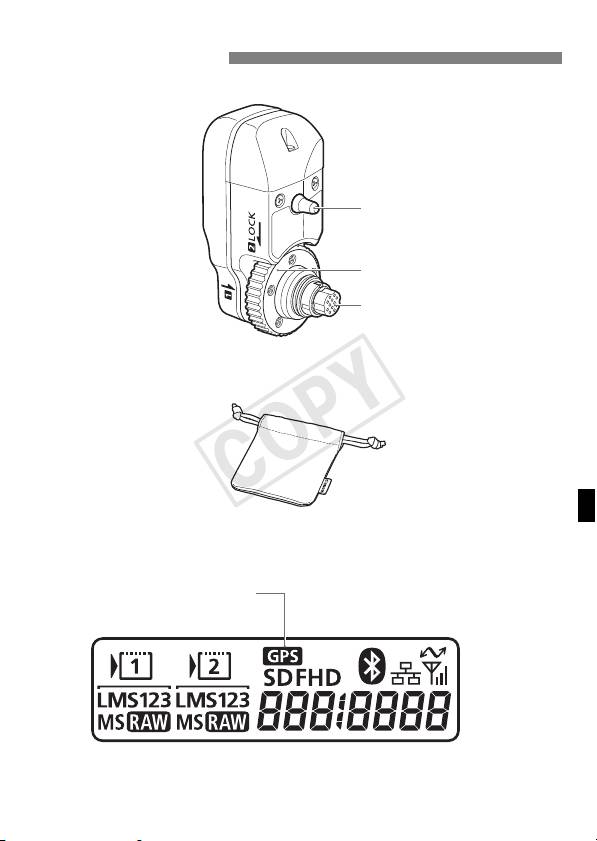

Nomenclature
7
Cheville de fixation
Vis de serrage
Connecteur
Étui de rangement
Écran LCD arrière de l’EOS-1D X
Connexion à un périphérique
GPS
COPY
Fixation et retrait du récepteur
Mettez l’appareil photo hors tension avant de fixer le récepteur. Le
récepteur est alimenté par l’appareil photo.
Ouvrez le cache-connecteur sur
1
l’appareil photo.
Tirez sur le cache-connecteur
d’extension du système et faites-le
pivoter vers l’avant.
Fixez le récepteur.
2
Alignez le connecteur et la cheville de
fixation du récepteur sur le
connecteur et l’orifice correspondants
de l’appareil photo.
Poussez fermement le connecteur
dans l’appareil photo.
Tout en enfonçant le connecteur dans
l’appareil photo avec l’index gauche,
fixez solidement le récepteur en
tournant la vis de serrage à fond.
Retrait
Éteignez l’appareil photo.
Desserrez la vis de serrage jusqu’à ce qu’elle tourne librement.
Retirez le connecteur de l’appareil photo.
8
Veillez toujours à éteindre l’appareil photo avant de fixer ou de retirer le
récepteur.
COPY
Acquisition des signaux GPS
Pour acquérir les signaux GPS, il est nécessaire que l’appareil photo
avec récepteur soit à l’extérieur sous un ciel dégagé et dirigé vers le
haut. Éloignez votre main ou tout objet du haut du récepteur.
Sélectionnez [Réglages dispositif
1
GPS].
Réglez [Dispositif GPS] sur
2
[Activer].
Si l’écran [Calibrer boussole
numérique] s’affiche, suivez les
étapes 6 à 7 de la p. 16.
Fermez le menu.
3
Appuyez sur la touche <M>.
Statut d’acquisition
Le statut des signaux GPS est indiqué
par l’icône <r> sur l’écran LCD
arrière de l’appareil photo.
Les détails du statut peuvent être vérifiés
en suivant la procédure décrite dans la
section « Consultation des informations
GPS » à la page suivante.
<r> clignotant : signal pas
encore acquis
<r> constant : signal acquis
Les images sont géomarquées lorsque
vous photographiez.
9
COPY
Acquisition des signaux GPS
L’acquisition du signal prend entre 30 et 60 secondes environ dans des
conditions favorables après la mise sous tension de l’appareil photo.
Après l’acquisition initiale du signal, les signaux peuvent être à nouveau acquis
peu après la remise sous tension de l’appareil photo (dans des conditions
favorables et si l’appareil photo était éteint pendant moins de 30 minutes environ).
Endroits offrant une faible couverture GPS
Les informations sur l’emplacement peuvent ne pas être enregistrées ou des
informations inexactes peuvent être enregistrées dans les endroits où la
réception des signaux GPS est faible, par exemple, dans les endroits suivants :
À l’intérieur, sous terre, dans un tunnel ou en forêt, à proximité
d’immeubles ou dans une vallée
À proximité de lignes à haute tension ou de téléphones portables
fonctionnant sur la bande 1,5 GHz
Lors d’un déplacement à travers des environnements différents
Même dans d’autres endroits, le mouvement du satellite GPS peut
gêner le géomarquage et les informations sur l’emplacement peuvent
alors manquer ou être inexactes. Par ailleurs, les informations peuvent
indiquer que l’appareil photo a été utilisé dans un emplacement
différent, même si vous réalisiez des prises de vue au même endroit.
Informations complémentaires
Si la prise de vue est exécutée immédiatement après avoir placé le
bouton d’alimentation de l’appareil photo sur ON (ou lors de la reprise
après l’extinction automatique) avec le récepteur fixé sur l’appareil
photo, les images peuvent ne pas être géomarquées. De la même
manière, les adresses peuvent ne pas être enregistrées correctement.
Pour éviter cela, patientez un instant avant de prendre des photos.
Consultation des informations GPS
Sélectionnez [Réglages dispositif
1
GPS].
Réglez [Dispositif GPS] sur
2
[Activer].
Si l’écran [Calibrer boussole
numérique] s’affiche, suivez les
étapes 6 à 7 de la p. 16.
10
