Het digitale kompas gebruiken
Het digitale kompas ijken
IJk het kompas op de opnamelocatie, zoals op
deze en de volgende pagina wordt beschreven. IJk
het kompas ook als het scherm dat u links ziet,
tijdens menuhandelingen verschijnt of als tijdens de
opname een richting wordt weergegeven die onjuist
lijkt te zijn.
Selecteer [Instellingen GPS-
1
systeem].
Stel [GPS-systeem] in op
2
[Inschakelen].
Selecteer [Instellingen GPS-
3
systeem].
Stel [Digitaal kompas] in op
4
[Inschakelen].
Selecteer [Digitaal kompas ijken].
5
Druk op <0> om de ijking in gang te
zetten.
Beweeg de camera op de manier die
op de volgende pagina wordt
weergegeven.
15
COPY
Het digitale kompas gebruiken
Beweeg de camera.
6
c Beweeg de camera in een zijwaartse
boog van minimaal 180°.
d Beweeg de camera omhoog en
omlaag in een boog van minimaal
180°.
e Draai de camera in een boog van
minimaal 180° zonder de richting te
wijzigen.
Zorg ervoor dat u de camera tijdens
het ijken niet laat vallen.
U kunt de stappen
c, d en e in elke
gewenste volgorde uitvoeren. Blijf de
camera bewegen totdat de ijking is
voltooid.
Als het kompas hierna nog niet is
geijkt, draait u uw lichaam naar rechts
of links en beweegt u de camera
opnieuw.
Voltooi de ijking.
7
Na afloop van de ijking wordt
aangegeven dat de ijking is voltooid.
Dit scherm kan al verschijnen als u de
camera nog beweegt volgens de
aanwijzingen in stap 6 (
c, d of e).
De ijking is dan echter al met succes
afgerond.
16
Verwijder voor de veiligheid het objectief en andere accessoires voordat
u het kompas gaat ijken.
Het kompas maakt gebruik van geomagnetisme. Daarom kunt u het
misschien onder de volgende omstandigheden niet ijken: op grote
hoogte, in de buurt van magnetische velden, in gebouwen met stalen
elementen, onder de grond, enzovoort. Zelfs als ijking mogelijk is, kan
de juiste opnamerichting misschien niet door de ontvanger worden
gedetecteerd.
COPY

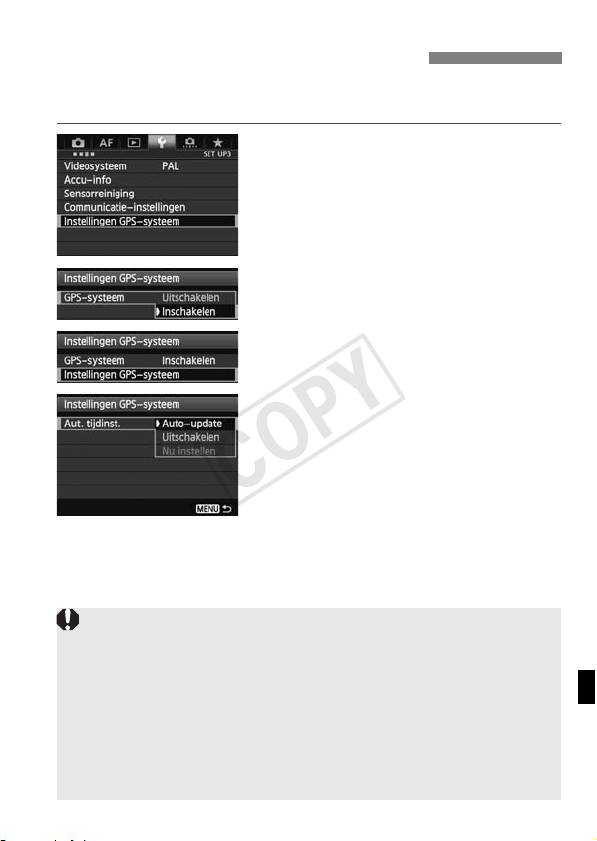

De cameratijd instellen via GPS
U kunt de cameratijd instellen via GPS-signalen. De foutmarge is
ongeveer ±0,02 seconden.
Selecteer [Instellingen GPS-
1
systeem].
Stel [GPS-systeem] in op
2
[Inschakelen].
Selecteer [Instellingen GPS-
3
systeem].
Selecteer [Aut. tijdinst.].
4
Selecteer een optie en druk op <0>.
Met [Auto-update] wordt de tijd
automatisch bijgewerkt als u de
camera hebt ingeschakeld en een
GPS-signaal hebt ontvangen.
17
Als u geen GPS-signaal kunt ontvangen van vijf of meer satellieten, kunt
u de tijd niet instellen. De optie [Nu instellen] is dan niet beschikbaar.
Zelfs als u [Nu instellen] selecteert, is het misschien niet mogelijk de tijd
automatisch aan te passen, afhankelijk van de timing van de GPS-
signaalontvangst.
Als [Aut. tijdinst.] is ingesteld op [Auto-update], kunt u de datum en tijd
niet handmatig instellen via [Datum/tijd/zone] in het menu.
Als u de tijd liever niet wijzigt (bijvoorbeeld bij gebruik van [Sync.tijd
tussen camera's] met WFT-series), selecteert u [Aut. tijdinst.:
Uitschakelen].
COPY
GPS-voorzorgsmaatregelen
Let bij gebruik van de ontvanger op het volgende.
In bepaalde landen en regio's is GPS-gebruik mogelijk niet
toegestaan. Gebruik GPS daarom altijd conform de wetten en
voorschriften van uw land of regio. Wees met name voorzichtig als u
naar het buitenland gaat.
Wees voorzichtig met het gebruik van GPS-functies als er
beperkingen zijn voor het gebruik van elektronische apparatuur.
Anderen kunnen uw locatie achterhalen of u identificeren met behulp
van de locatiegegevens in uw foto's of films met een geotag. Wees
voorzichtig als u deze beelden deelt met anderen, bijvoorbeeld als u
ze op internet plaatst waar vele anderen ze kunnen bekijken.
Het ontvangen van GPS-signalen kan enige tijd duren.
Houd de ontvanger buiten het bereik van apparaten met sterke
magnetische velden, zoals magneten of elektromotoren.
18
COPY
Meegeleverde software
Hierna vindt u een beschrijving van de software op de meegeleverde
Solution Disk en de installatie-instructies.
GPS Receiver Solution Disk
Bevat software voor de ontvanger en de
instructiehandleiding
Map Utility
Dit programma gebruikt locatiegegevens die op de ontvanger zijn
vastgelegd om opnamelocaties en de opnamerichting weer te geven op
een virtuele kaart.
ImageBrowser EX
Met dit programma kunt u Map Utility bijwerken.
Raadpleeg de instructiehandleiding bij ImageBrowser EX (meegeleverd
als PDF) voor informatie over andere functies.
19
U kunt Map Utility alleen gebruiken als ImageBrowser EX is geïnstalleerd.
COPY
Meegeleverde software
De software installeren
1 Plaats de GPS Receiver Solution Disk in de computer.
2 Dubbelklik op het pictogram van de cd-rom.
Windows: U vindt dit pictogram in [Computer] of [Deze
computer].
Macintosh: U vindt dit pictogram op het bureaublad.
3 Dubbelklik op [Set up.exe].
4 Klik op [Easy Installation (Eenvoudig installeren)] en
volg de instructies op het scherm om de installatie te
voltooien.
Als tijdens de installatie het installatiescherm voor Microsoft
Silverlight verschijnt, installeert u Microsoft Silverlight.
5 Klik op [Finish (Voltooien)] en verwijder vervolgens de
disk.
De installatie is nu voltooid.
20
Volg onderstaande stappen, zelfs als er al een oudere versie van de
software is geïnstalleerd. (De vorige versie wordt in dat geval
overschreven.)
COPY
Meegeleverde software
De instructiehandleiding (PDF) kopiëren en weergeven
1 Plaats de GPS Receiver Solution Disk in de computer.
2 Dubbelklik op het pictogram van de cd-rom.
Windows: U vindt dit pictogram in [Computer] of [Deze
computer].
Macintosh: U vindt dit pictogram op het bureaublad.
3 Dubbelklik op de map [Manual (Handleiding)] om deze te
openen.
4 Kopieer de map [English (Engels)] naar een handige
locatie op de computer.
De volgende instructiehandleidingen in PDF worden gekopieerd.
Windows Macintosh
Map Utility MUx.xW_E_xx MUx.xM_E_xx
ImageBrowser EX IBXxx_E_xx
5 Dubbelklik op een gekopieerd PDF-bestand.
Voor weergave van de handleidingen moet u op uw computer
beschikken over Adobe Reader (bij voorkeur de meest recente
versie).
U kunt Adobe Reader gratis downloaden van internet.
21
COPY
Technische gegevens
Compatibele camera EOS-1D X
Beelden voorzien van
Voorziet beelden tijdens de opname van tags
geotags
Breedtegraad, lengtegraad, hoogte, richting,
opnametijd (UTC) en signaalstatus
Ontvangstfrequentie 1575,42 MHz (L1-band)
Timing positie-update Elke 1, 5, 10, 15 of 30 seconden of elke 1, 2
of 5 minuten
Tijdsaanpassing Cameratijd kan worden ingesteld op basis
van GPS-tijdsgegevens
Digitaal kompas Triaxiale geomagnetische sensor en triaxiale
versnellingssensor om richting te berekenen
Voedingsbron Voeding via de camera
Opnamen per batterijlading
Normale temperatuur
Timing positie-update
Lage temperatuur (0 °C)
(23 °C)
Elke seconde Circa 790 opnamen Circa 620 opnamen
Elke 15 sec. Circa 970 opnamen Circa 740 opnamen
Elke 5 min. Circa 990 opnamen Circa 760 opnamen
*Bij opnamen via de zoeker
*Gebaseerd op CIPA-normen
Afmetingen Ongeveer 24,7 x 57,0 x 35,7 mm (B x H x D)
Gewicht Ongeveer 44 g
*Volgens CIPA-richtlijnen
Bedrijfstemperatuur 0 °C tot +45 °C
Bedrijfsluchtvochtigheid
85% of minder
Meegeleverde software
ImageBrowser EX, Map Utility voor GP-E1
Alle informatie in deze handleiding is gebaseerd op testresultaten van Canon.
De technische gegevens en het uiterlijk van de ontvanger kunnen zonder
kennisgeving worden gewijzigd.
22
COPY
MEMO
23
COPY
De camera's en accessoires die worden genoemd in deze instructiehandleiding,
zijn actueel vanaf februari 2012. Voor meer informatie over de compatibiliteit met
camera's en accessoires die na deze datum op de markt zijn verschenen, kunt u
contact opnemen met het dichtstbijzijnde Canon Service Center.
COPY
