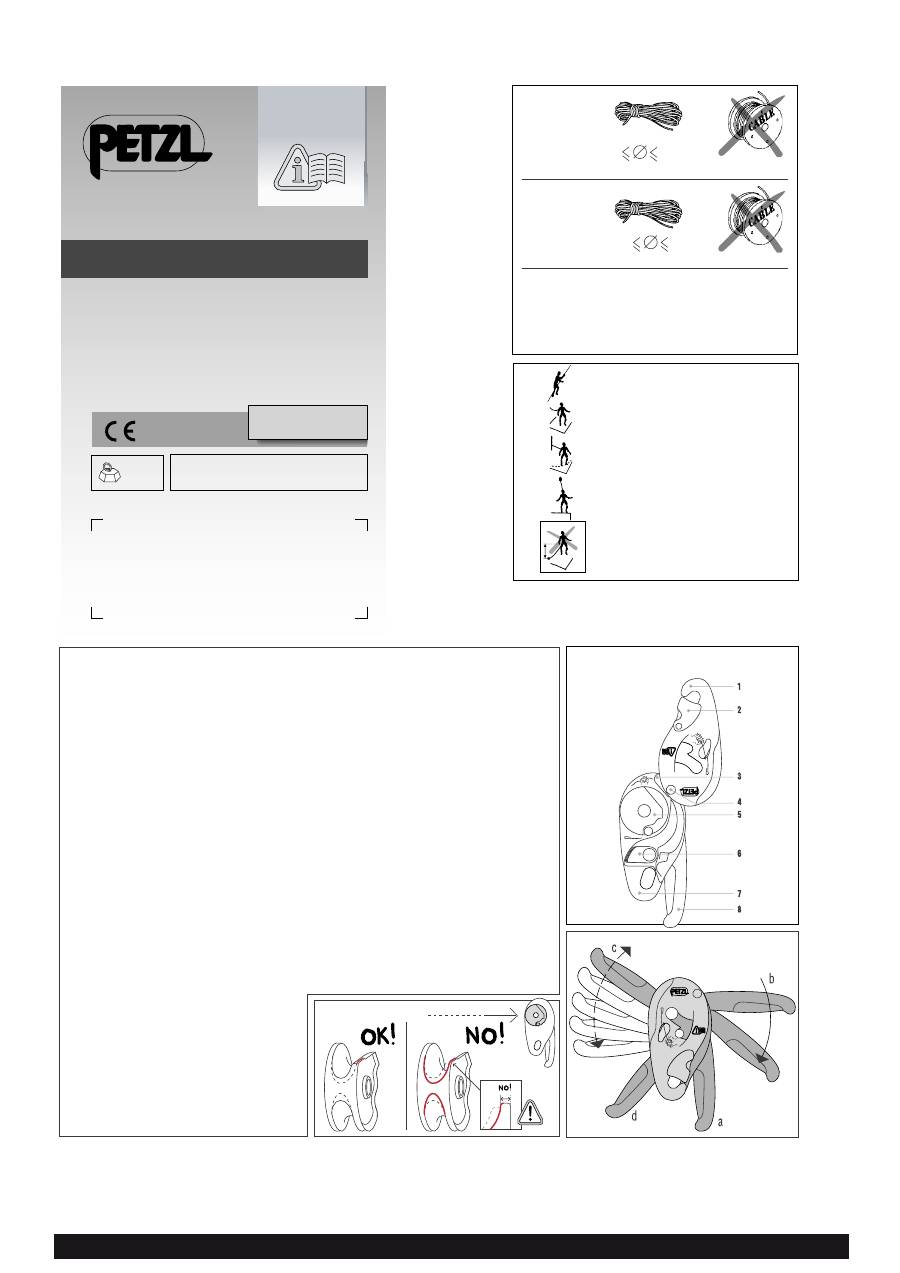

Инструкция к Petzl I'D D20 L

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

Product

information =

specific

information

general

information

Activities involving the use of this product are inherently dangerous. You are

responsible for your own actions and decisions

Before using this product, you must :

- Read and understand all Product Information.

- Become acquainted with the product’s capabilities and limitations.

- Understand and accept the risks involved.

Additionally, you should get qualified instruction in its proper use.

FAILURE TO HEED ANY OF THESE WARNINGS MAY RESULT IN SEVERE INJURY OR DEATH.

WARNING

Specific information

(GB) IMPORTANT

This notice contains information and

instructions specific to this product

only, for complete product information,

Information regarding standards

Additional information concerning

certification to the EN 12841: 2006 standard

For complete product information, see also the

instructions for use for the I’D S.

I’D S

Type C rope adjuster

Field of application

The EN 84: 006 I'D S descender is a type C

rope adjuster used for descending the work rope.

The I’D S is a braking device for rope that allows

the user to manually control the speed of descent

and to stop anywhere along the length of the rope

by releasing the handle.

ATTENTION, the I'D S descender must be

used with a type A backup device on a second

(safety) rope (e.g. ASAP mobile fall arrester for

rope).

The I'D S descender is not suitable for use in an

EN 6 fall arrest system.

This product must not be loaded beyond its

strength rating, nor be used for any purpose other

than that for which it is designed.

Compatibility

To satisfy the requirements of EN 84: 006

type C, use EN 89 type A semi-static

kernmantel ropes from 0 - .5 mm in diameter.

(Note: Certification testing was performed using

BEAL Antipodes 0 mm and BEAL Ginkgo ropes).

Attach your descender directly to the harness

using an EN 6 locking carabiner.

Any equipment used with the descender (anchors,

harness, locking connectors etc.) must conform to

EN standards.

EN 12841

To limit the risk of a fall, the rope must always be

under tension between the rope adjustment device

and the anchor.

Do not load the safety line when the working line is

under tension.

Shock-loading can damage the anchor line.

Nominal maximum load = 00 kg.

EN 365

Rescue plan

You must have a rescue plan and the means

to rapidly implement it in case of difficulties

encountered while using this equipment. This

implies an adequate training in the necessary

rescue techniques.

Anchorages: Work at height

The anchor point of the system should preferably

be located above the user’s position and must

conform to the requirements of the EN 795

standard, in particular the minimum strength of the

anchor must be 0 kN.

Modifications, repairs

Any modification, addition to, or repair of the

equipment other than that authorized by Petzl

is prohibited: due to the risk of reducing the

effectiveness of the equipment.

Traceability and markings

You must check to ensure that the product

markings remain legible during the entire lifetime

of the product.

When to retire your equipment

Immediately retire any equipment if:

- it fails to pass inspection (inspection before and

during use and the periodic in-depth inspection),

- it has been subjected to a major fall or load,

- you do not know its full usage history,

- you have any doubt as to its integrity.

Destroy retired equipment to prevent further use.

Various

- WARNING DANGER, in general, take care that

your products do not rub against abrasive or sharp

surfaces.

- WARNING, when using multiple pieces of

equipment together, a dangerous situation

can result if the safety function of one piece of

equipment is compromised by the operation of

another piece of equipment.

- Users must be medically fit for activities at

height. WARNING, inert suspension in a harness

can result in serious injury or death.

- You must verify the suitability of this equipment

for use in your application with regard to applicable

governmental regulations and other standards on

occupational safety.

- The instructions for use for each item of

equipment used in conjunction with this product

must be respected.

- The instructions for use must be provided to

users of this equipment. If the equipment is

re-sold outside the original country of destination

the reseller shall provide these instructions in the

language of the country in which the product is to

be used.

(FR) FRANÇAIS

Informations normatives

Additif certification norme EN 12841 : 2006

Pour avoir une information complète, voir aussi la

notice d’information I’I’D S.

I’D S

Dispositif de réglage sur corde de type C

Champ d’application

Le descendeur I’I’D S certifié EN 84 : 006

est un dispositif de réglage sur corde de type C

destiné à être utilisés en progression vers le bas

sur la corde de travail. Le descendeur I’I’D S est

un appareil de freinage sur corde qui permet à

l’utilisateur de contrôler sa vitesse de descente

manuellement et de s’arrêter n’importe où le long

de la corde en relâchant la poignée.

ATTENTION, le descendeur I’I’D S doit

obligatoirement être utilisé avec un dispositif

de type A en contre-assurage sur une deuxième

corde appelée corde de sécurité (par exemple

un antichute mobile pour corde ASAP).

Le descendeur I’I’D S ne convient pas pour un

usage dans un système d’arrêt des chutes selon la

norme EN 6.

Ce produit ne doit pas être sollicité au-delà de ses

limites ou dans toute autre situation que celle pour

laquelle il est prévu.

Compatibilité

Pour répondre aux exigences de la norme

EN 84 : 006 type C, utilisez des cordes

semi-statique (âme + gaine) EN 89 type A

de 0 à ,5 mm de diamètre. (Nota : lors de la

certification, les tests ont été effectués avec les

cordes Antipodes BEAL 0 mm et Ginkgo BEAL).

Reliez votre descendeur directement au harnais par

un connecteur à verrouillage EN 6.

Les éléments utilisés avec votre descendeur

doivent être conformes aux normes EN (Ancrages,

Harnais, Connecteurs à verrouillage…).

EN 12841

La corde doit toujours être tendue entre le

dispositif de réglage et l’ancrage pour limiter le

risque de chute.

Lorsque vous êtes en tension sur votre support de

travail, veillez à ce que votre support de sécurité

soit non chargé.

Une surcharge dynamique est susceptible

d’endommager les supports d’assurage.

Charge nominale maximale = 00 kg.

EN 365

Plan de secours

Prévoyez un plan de secours et définissez les

moyens pour intervenir rapidement en cas

de difficultés rencontrées. Ceci implique une

formation adéquate aux techniques de sauvetage.

Les ancrages : Travail en hauteur

L’ancrage du système doit être de préférence situé

au-dessus de la position de l’utilisateur et doit

répondre aux exigences de la norme dispositifs

d’ancrage EN 795, en particulier la résistance

minimum de l’ancrage doit être de 0 kN.

Modifications, réparations

Toute modification, adjonction ou réparation autre

que celles autorisées par Petzl est interdite : risque

de diminution de l’efficacité du produit.

Traçabilité et marquages

Veillez à ce que les marquages sur le produit

restent lisibles durant toute la vie du produit.

Mise au rebut

Cessez immédiatement d’utiliser ce produit si :

- le résultat des vérifications (avant, pendant,

approfondie) n’est pas satisfaisant,

- il a subi des efforts importants ou une chute

importante,

- vous ne connaissez pas l’historique complet de

son utilisation,

- vous avez le moindre doute sur sa fiabilité.

Détruisez les produits rebutés pour éviter une

future utilisation.

Divers

- ATTENTION DANGER, de manière générale,

veillez à ce que vos produits ne frottent pas sur

des matériaux abrasifs ou pièces coupantes.

- ATTENTION, un danger peut survenir lors de

l’utilisation de plusieurs équipements dans laquelle

la fonction de sécurité de l’un des équipements

peut être affectée par la fonction de sécurité d’un

autre équipement.

- Les utilisateurs doivent être médicalement

aptes aux activités en hauteur. ATTENTION,

être suspendu et inerte dans un harnais peut

déclencher des troubles physiologiques graves ou

la mort.

- Vous devez vérifier l’aptitude de ce produit pour

l’utilisation dans votre application par rapport

aux règlements gouvernementaux et normes de

sécurité en vigueur.

- Les instructions d’utilisation définies dans les

notices de chaque équipement associé à ce produit

doivent être respectées.

- Les instructions d’utilisation doivent être fournies

à l’utilisateur de cet équipement. Le revendeur

doit rédiger ces instructions dans la langue du

pays d’utilisation si le produit est revendu hors du

premier pays de destination.

EN 12841 CERTIFICATION

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

DEUTSCH

Informationen bezüglich der Normen

Zusätzliche Zertifizierung nach

EN 12841: 2006

Ausführliche Informationen hierzu finden Sie in

den Produkthinweisen zum I’D S.

I’D S

Seileinstellvorrichtungen des Typs C

Bestimmungsgemäßer Gebrauch

Das nach EN 84: 006 zertifizierte I'D S-

Abseilgerät ist eine Seileinstellvorrichtung des

Typs C, die zum Abseilen am Arbeitsseil eingesetzt

wird. Das I'D S-Abseilgerät ist ein Bremsgerät,

mit dem der Anwender die Abseilgeschwindigkeit

manuell steuern und die Abseilfahrt durch

Loslassen des Hebels an jedem beliebigen Punkt

des Seils stoppen kann.

ACHTUNG: Das Abseilgerät I'D S muss

gleichzeitig mit einem Sicherungsgerät des

Typs A (z. B. das mitlaufende Auffanggerät an

beweglicher Führung ASAP) an einem zweiten

(Sicherungs-) Seil verwendet werden.

Das I'D S-Abseilgerät ist nicht als Bestandteil eines

Auffangsystems gemäß EN 6 geeignet.

Dieses Produkt darf nicht über seine Grenzen

hinaus belastet werden. Es darf ausschließlich

zu dem Zweck verwendet werden, für den es

entworfen wurde.

Kompatibilität

Verwenden Sie in Übereinstimmung mit den

Anforderungen der Norm EN 84: 006 Typ C

halbstatische Seile (Kern + Mantel) gemäß

EN 89 Typ A mit 0 bis .5 mm Durchmesser.

(Anmerkung: Die Zertifizierungsprüfungen werden

mit den Seilen BEAL Antipodes 0 mm und BEAL

Ginkgo) durchgeführt.

Hängen Sie Ihr Abseilgerät mithilfe eines

Verriegelungskarabiners nach EN 6 direkt an

Ihrem Gurt ein.

Die mit dem Abseilgerät verwendeten

Elemente müssen die EN-Normen

(Anschlageinrichtungen, Gurte, Verbindungsmittel,

Verriegelungskarabiner usw.) erfüllen.

EN 12841

Das Seil muss zwischen der Seileinstellvorrichtung

und dem Anschlagpunkt immer straff gespannt

sein, um das Sturzrisiko zu begrenzen.

Wenn Sie an Ihrem Arbeitsseil hängen, achten Sie

darauf, dass das Sicherungsseil nicht belastet ist.

Eine dynamische Überlast kann das Führungsseil

beschädigen.

Maximale Nennlast = 00 kg.

EN 365

Rettungsplan

Der Benutzer muss stets einen Rettungsplan und

entsprechende Mittel verfügbar haben, diesen

Plan umzusetzen, falls beim Gebrauch dieser

Ausrüstung Probleme auftreten. Dies setzt eine

entsprechende Ausbildung und Einübung der

notwendigen Rettungstechniken voraus.

Die Anschlageinrichtungen: Höhenarbeit

Der Anschlagpunkt des Systems muss oberhalb

des Benutzers angebracht sein und den

Anforderungen der Norm EN 795 entsprechen. Die

Mindestbruchlast des Anschlagpunkts muss 0 kN

betragen.

Änderungen, Reparaturen

Jegliche Änderungen, Zusätze und Reparaturen

an der Ausrüstung, die nicht von Petzl genehmigt

wurden, sind aufgrund des Risikos, die Effektivität

der Ausrüstung einzuschränken, verboten.

Rückverfolgbarkeit und Markierungen

Stellen Sie sicher, dass die Produktmarkierungen

während der gesamten Lebensdauer des Produkts

lesbar bleiben.

Aussondern von Ausrüstung

In den folgenden Fällen sollten Sie Ausrüstung

sofort aussondern:

- die Ausrüstung fällt bei der Überprüfung durch

(Überprüfung vor jedem Einsatz, während des

Gebrauchs und regelmäßige Hauptüberprüfung),

- die Ausrüstung wurde einem schweren Sturz

oder beträchtlicher Belastung ausgesetzt,

- die Gebrauchsgeschichte der Ausrüstung ist nicht

bekannt bzw. unvollständig,

- Sie haben irgendwelche Zweifel an der

Zuverlässigkeit.

Zerstören und entsorgen Sie alte

Ausrüstungsgegenstände sofort, um weiteren

Gebrauch zu verhindern.

Verschiedenes

- ACHTUNG, GEFAHR, achten Sie generell darauf,

dass die Produkte nicht an rauen Materialien oder

scharfkantigen Gegenständen reiben.

- WARNUNG, werden mehrere

Ausrüstungsgegenstände zusammen verwendet,

kann es zu gefährlichen Situationen kommen,

wenn die Sicherheitsfunktion eines Gegenstands

durch einen anderen Ausrüstungsgegenstand

behindert wird.

- Anwender müssen für Aktivitäten in der

Höhe gesundheitlich in guter Verfassung sein.

WARNUNG, das regungslose Hängen in einem

Gurt kann zu schweren Verletzungen oder sogar

Tod führen (Hängetrauma!).

- Überprüfen Sie die Eignung dieser Ausrüstung

für Ihre Zwecke hinsichtlich der geltenden

behördlichen Bestimmungen und Normen für die

Arbeitssicherheit.

- Die Gebrauchsanleitungen für jeden

Ausrüstungsgegenstand, der zusammen mit

diesem Produkt verwendet wird, müssen

unbedingt befolgt werden.

- Die Gebrauchsanleitungen müssen allen

Benutzern dieser Ausrüstung zur Verfügung

gestellt werden. Wird diese Ausrüstung außerhalb

des ursprünglichen Ziellands weiterverkauft,

muss der Verkäufer die Gebrauchsanleitung in der

Sprache des Landes zur Verfügung stellen, in dem

das Produkt zum Einsatz kommt.

(IT) ITALIANO

Informazioni normative

Complemento certificazione norma

EN 12841 : 2006

Per avere una informazione completa, consultare

anche la nota informativa dell'I’D S.

I’D S

Dispositivo di regolazione su corda di tipo C

Campo di applicazione

Il discensore I'D S certificato EN 84 : 006 è

un dispositivo di regolazione della corda di tipo C

destinato ad essere utilizzato nella progressione

verso il basso sulla fune di lavoro. Il discensore

I'D S è un apparecchio di frenaggio su corda che

permette all'utilizzatore di controllare la velocità

della discesa manualmente e di fermarsi ovunque

lungo la fune lasciando la maniglia.

ATTENZIONE, il discensore I'D S deve

obbligatoriamente essere utilizzato con un

dispositivo di tipo A in autoassicurazione

su una seconda corda detta di sicurezza (ad

esempio un anticaduta di tipo guidato su corda

ASAP).

Il discensore I'D S non è adatto ad un utilizzo in

un sistema di arresto caduta secondo la norma

EN 6.

Questo prodotto non deve essere sollecitato oltre i

suoi limiti o in qualsiasi altra situazione differente

da quella per cui è destinato.

Compatibilità

Per rispondere ai requisiti della norma

EN 84 : 006 tipo C, utilizzare delle corde

semistatiche (anima + calza) EN 89 tipo A da 0

a ,5 mm di diametro. (Nota : al momento della

certificazione, i test sono stati effettuati con le

corde Antipodes BEAL 0 mm e Ginkgo BEAL).

Collegare il discensore direttamente all'imbracatura

tramite un connettore a bloccaggio EN 6.

Gli elementi utilizzati con il proprio discensore

devono essere conformi alle norme EN (Ancoraggi,

Imbracature, Connettori a bloccaggio…).

EN 12841

La corda deve sempre essere tesa tra il dispositivo

di regolazione e l'ancoraggio per limitare il rischio

di caduta.

Quando si è in tensione sul proprio supporto di

lavoro, fare attenzione che il proprio supporto di

sicurezza non sia caricato.

Un sovraccarico dinamico è suscettibile di

danneggiare i supporti d'assicurazione.

Carico nominale massimo = 00 kg.

EN 365

Procedura di soccorso

Prevedere una procedura di soccorso e definire

i mezzi per intervenire rapidamente nel caso

dell'insorgere di difficoltà. Questo comporta una

formazione adeguata alle tecniche di salvataggio.

Gli ancoraggi : lavoro in quota

L'ancoraggio del sistema deve essere

preferibilmente situato al di sopra della posizione

dell'utilizzatore e deve rispondere ai requisiti

della norma dispositivi di ancoraggio EN 795, in

particolare la resistenza minima dell'ancoraggio

deve essere di 0 kN.

Modifiche, riparazioni

Qualsiasi modifica, aggiunta o riparazione

non autorizzata da Petzl è vietata : rischio di

diminuzione dell'efficacia del prodotto.

Tracciabilità e marcature

Controllare che le marcature sul prodotto restino

leggibili durante tutta la vita del prodotto.

Eliminazione

Cessare immediatamente di utilizzare questo

prodotto se :

- il risultato dei controlli (prima, durante,

approfondito) è negativo ;

- ha subito notevoli sforzi o una forte caduta ;

- non si conosce l’intera storia del suo utilizzo ;

- si ha un minimo dubbio sulla sua affidabilità.

Distruggere i prodotti scartati per evitare un futuro

utilizzo.

Informazioni aggiuntive

- ATTENZIONE PERICOLO, in maniera generica,

verificare che i prodotti non sfreghino contro

materiali abrasivi o parti taglienti.

- ATTENZIONE, un pericolo può sopraggiungere

al momento dell'utilizzo di più dispositivi in cui

la funzione di sicurezza di uno dei dispositivi può

essere compromessa dalla funzione di sicurezza di

un altro dispositivo.

- Gli utilizzatori devono avere l'idoneità sanitaria

per le attività in quota. ATTENZIONE, la

sospensione inerte nell'imbracatura può generare

gravi disturbi fisiologici o la morte.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

- Verificare che il connettore sia adatto all'uso

nella vostra applicazione rispetto alle normative

nazionali di sicurezza in vigore.

- Devono essere rispettate le istruzioni

d'uso indicate nelle note informative di ogni

dispositivo associato a questo prodotto.

- Le istruzioni d'uso devono essere fornite

all'utilizzatore di questa attrezzatura. Il

rivenditore deve redigere queste istruzioni

nella lingua del paese d'utilizzo se il prodotto è

venduto fuori dal primo paese di destinazione.

(ES) ESPAÑOL

Información normativa

Anexo certificación norma EN 12841 : 2006

Para obtener una información completa,

consulte también la ficha técnica de

información del I’D S.

I’D S

Dispositivo de regulación de cuerda de

tipo C

Campo de aplicación

El descensor ID S certificado EN 84 : 006

es un dispositivo de regulación de cuerda

de tipo C para ser utilizado en progresión

hacia abajo (descender) a lo largo de la

cuerda de trabajo. El descensor I'D S es un

aparato de frenado por cuerda que permite al

usuario controlar su velocidad de descenso

manualmente y detenerse en cualquier punto a

lo largo de la cuerda soltando la empuñadura.

ATENCIÓN : el descensor I'D S debe

utilizarse obligatoriamente con un

dispositivo de regulación de cuerda de

tipo A para autoasegurarse a una segunda

cuerda denominada cuerda de seguridad

(por ejemplo, anticaídas deslizante para

cuerda ASAP).

El descensor I'D S no es adecuado para ser

utilizado en un sistema anticaídas según la

norma EN 6.

Este producto no debe ser solicitado más allá

de sus límites o en cualquier otra situación para

la que no esté previsto.

Compatibilidad

Para responder a las exigencias de la norma

EN 84 : 006 tipo C, utilice cuerdas

semiestáticas (alma + funda) EN 89 tipo A

de 0 a ,5 mm de diámetro. (Nota : para la

certificación, los ensayos se han realizado con

las cuerdas Antipodes BEAL 0 mm y Ginkgo

BEAL).

Una su descensor directamente al arnés

mediante un conector con sistema de bloqueo

EN 6.

Los elementos utilizados con su descensor

deben cumplir con los requisitos de las normas

EN (Anclajes, Arneses, Conectores con sistema

de bloqueo…).

EN 12841

La cuerda entre el dispositivo de regulación y

el anclaje siempre debe estar en tensión para

limitar el riesgo de caída.

Cuando esté en tensión sobre la línea de

trabajo, procure que la línea de seguridad no

esté cargada.

Una sobrecarga dinámica podría dañar los

soportes de aseguramiento.

Carga nominal máxima = 00 kg.

EN 365

Plan de rescate

Debe prever un plan de rescate y definir los

medios para intervenir rápidamente en caso de

encontrarse con dificultades. Esto implica una

formación adecuada en las técnicas de rescate.

Anclajes : Trabajo en altura

El anclaje del sistema debe estar situado

preferentemente por encima de la posición del

usuario y debe responder a las exigencias de la

norma relativa a dispositivos de anclaje EN 795,

en particular la resistencia mínima del anclaje

debe ser de 0 kN.

Modificaciones, reparaciones

Cualquier modificación, adición o reparación

diferentes de las autorizadas por Petzl están

prohibidas : riesgo de disminución de la eficacia

del producto.

Trazabilidad y marcados

Procure que los marcados del producto

permanezcan legibles durante toda la vida del

producto.

Dar de baja

Deje de utilizar inmediatamente este producto

si :

- el resultado de las verificaciones (antes,

durante, en profundidad) no es satisfactorio,

- ha sufrido esfuerzos importantes o una caída

importante,

- no conoce el historial completo de su

utilización,

- tiene la mínima duda de su fiabilidad.

Destruya los productos que ha dado de baja

para evitar una utilización futura.

Varios

- ATENCIÓN PELIGRO, de forma general,

procure que sus productos no rocen con

materiales abrasivos o piezas cortantes.

- ATENCIÓN : un peligro puede sobrevenir

cuando se utilizan varios equipos en los que

la función de seguridad de uno de los equipos

puede verse afectado por la función de

seguridad de otro equipo.

- Los usuarios deben ser aptos desde el punto

de vista médico para las actividades en altura.

ATENCIÓN : estar en suspensión e inerte en un

arnés puede provocar problemas fisiológicos

graves o la muerte.

- Debe verificar que este producto sea

adecuado para la utilización que le vaya a

aplicar en relación a las leyes gubernamentales

y las normas de seguridad en vigor.

- Deben ser respetadas las instrucciones de

utilización especificadas en las fichas técnicas

de cada equipo asociado a este producto.

- Las instrucciones de utilización deben

entregarse al usuario de este equipo. El

revendedor debe redactar estas instrucciones

en el idioma del país de utilización si el

producto se revende fuera del primer país de

destino.

Working line

Safety line

Type A rope

adjustment

devices

Type C rope

adjustment

devices

Markings :

EN 12841 :

2006

10 - 11,5 mm

Max 100 kg

CE 0197 EN 12841

Personal fall protection

equipment

- Rope access systems -

Rope adjustment

devices

Working line

descender

APAVE SUD Europe BP 193, 13322 Marseille Cedex 16

N°0082

Notified body intervening for the CE type

examination

Organisme notifié intervenant pour

l’examen CE de type

Zertifizierungsorganisation für die

CE-Typenüberprüfung

Ente riconosciuto che interviene per

l’esame CE del tipo

Organismo notificado que interviene en el

examen CE de tipo

00 000 AA 0000

Control

Production date

Jour de fabrication

Tag der Herstellung

Giorno di fabbricazione

Día de fabricación

Year of

manufacture

Année de fabrication

Herstellungsjahr

Anno di fabbricazione

Año de fabricación

Individual number

Numéro individuel

Individuelle Nummer

Numero individale

Numero individual

Incrementation

0505-A (

00707)

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

I'D

D20 S / D20 L

Made in France

3 year guarantee

Garantie 3 ans

Garantie 3 Jahre

Garanzia 3 anni

Garantía 3 años

530 g

individually tested

PRICE

(EN) Self-braking belay descender device

(FR) Descendeur assureur autofreinant

(DE) Selbstbremsendes Abseil- und Sicherungsgerät

(IT) Discensore-assicuratore autofrenante

(ES) Descensor-asegurador autofrenado

(PT) Aquipamento de segurança / descensor autoblocante

(NL) Zelfremmend afdaal- en beveiligingsapparaat

EN 341

class A

0197

D20 S

D20 L

Yellow and black

Jaune et noir

Gelb und schwarz

Giallo e nero

Amarillo y negro

Grey and black

Gris et noir

Grau und schwarz

Grigio e nero

Gris y negro

11,5 mm

11,5

13 mm

Rope (core + sheath) static, semi-static (EN 1891) or dynamic (EN 892)

Corde (âme + gaine) statique, semi-statique (EN 1891) ou dynamique (EN 892)

Seil (Kern + Mantel) statisch, halbstatisch (EN 1891) oder dynamisch (EN 892)

Corda (anima + calza) statica, semistatica (EN 1891) o dinamica (EN 892)

Cuerda (alma + funda) estática, semiestática (EN 1891) o dinámica (EN 892)

ISO 9001

PETZL / F 38920 Crolles

www.petzl.com

Printed in France

(EN) The anchor point for the system should

preferably be located above the user’s position

and should meet the requirements of the EN 795

standard.

(FR) L’ancrage du système doit être de préférence

situé au dessus de la position de l’utilisateur et

répondre aux éxigences de la norme EN 795.

(DE) Der Anschlagpunkt des Systems sollte sich

möglichst oberhalb der Position des Nutzers

befinden. Er muß den Anforderungen gemäß der

Norm EN 795 entsprechen.

(IT) L’ancoraggio del sistema deve essere

preferibilmente situato al disopra della posizione

dell’utilizzatore e rispondere alle direttive della

norma EN 795.

(ES) El anclaje del sistema tiene que estar situado,

preferentemente, por encima de la posición del

usuario. Éste debe responder a las exigencias de la

norma EN 795.

Nomenclature of parts

Positions of the handle

I’D D20 S/L certified according to the standard EN 341 Type A

Self-braking descender for single rope

For static, semi-static (EN 1891) or dynamic

(EN 892) rope (of kernmantel construction).

Diameters. S: 10-11,5 mm - L: 11,5-13 m

Maximum descent distance: 200 m

Normal working load: 30-150 kg

Use: rescue and independent or assisted descent

Loads of over 150 kg are not recommended because of possible high impact

forces on other components of the system.

In exceptional cases, for example accompanied descents,

the maximum working load indicated by the standard EN 341 may be

insufficient. Laboratory tests have shown that, with precautions taken in use (no

impact force may occur), the I’D D20 can be used with a load

of up to 250 kg.

Descender tested and approved for an energy of descent

W = m x g x h x n = 7,5.10

J (m: mass in kg, g: acceleration due to gravity 9.81

m/s

, h: height in m, n: number of descents) equivalent to 100 descents of 100

m with a 75 kg dummy.

I’D D20 S/L certifié aux exigences de la norme EN 341 Type A

Descendeur autofreinant pour corde simple

Corde (âme+gaine) statique, semi-statique (EN 1891) ou dynamique (EN 892).

Diamètres. S: 10-11,5 mm - L: 11,5-13 mm

Descente hauteur maxi: 200 m

Charge de travail normale: 30-150 kg

Utilisation: secours et descente personnelle ou assistée

Les charges supérieures à 150 kg ne sont pas recommandées en raison de la

possibilité de forces d’impact élevées sur les autres éléments du système.

Dans des cas exceptionnels, par exemple les descentes accompagnées,

la charge maximum de travail indiquée dans la EN 341 peut être insuffisante.

Des tests en laboratoire ont montré que l’I’D D20 peut être utilisé,

avec précautions (aucun choc toléré), pour une charge ne dépassant

pas les 250 kg.

Descendeur testé et approuvé pour une énergie de descente

W = m x g x h x n = 7,5.10

J (m: masse en kg / g: gravité 9,81 m/s

/ h: hauteur

en m / n: nombre de descente) équivalente à 100 descentes de 100 m de haut avec

un mannequin de 75 kg.

I´D D20 S/L zertifiziert gemäß Standard EN 341 Typ A

Selbstbremsendes Abseilgerät für Einfachseile

Für statische-, halbstatische- (EN 1891) oder dynamische

Kernmantelseile (EN 892)

Durchmesser. S: 10-11,5 mm – L: 11,5-13 mm

Maximale Abseilhöhe: 200 m

Normale Arbeitsbelastung: 30-150 kg

Gebrauch: Rettung, selbständiges Abseilen oder Ablassen

Lasten über 150 kg werden nicht empfohlen, da hohe Fangstöße auf andere

Elemente des Systems auftreten können.

In Ausnahmefällen, zum Beispiel beim gleichzeitigen

Abseilen von zwei Personen, ist die maximale Arbeitslast,

welche im Standard EN 341 angegeben ist, nicht ausreichend. Labortests haben

gezeigt, daß man den I´D D20 bei Einhaltung gewisser Vorsichtsmaßnahmen

(kein Fangstoß kann auftreten) mit bis zu 250 kg

belasten kann. Das Abseilgerät ist getestet

und zertifiziert für eine Abseilenergie

W = m x g x h x n = 7,5.10

J (m: Masse in kg, g: Gravitationskonstante

9,81 m/s

, h: Höhe in m, n: Anzahl der Abseilfahrten), entsprechend

100 Abseilfahrten von 100 m mit einem Gewicht von 75 kg (Dummy).

I’D D20 S/L certificato secondo i requisiti della norma EN 341 Tipo A

Discensore autofrenante per corda singola.

Corda (anima+calza) statica, semistatica (EN 1891) o dinamica (EN 892).

Diametri. S: 10-11,5 mm - L: 11,5-13 mm

Altezza massima di discesa: 200 m

Carico di lavoro normale: 30-150 kg

Utilizzo: soccorso e discesa autonoma o assistita.

I carichi superiori a 150 kg non sono raccomandati a causa di possibili forze di

impatto elevate sugli altri elementi del sistema.

In casi eccezionali, per esempio le discese accompagnate,

il carico massimo di lavoro indicato nella norma EN 341 può essere insufficiente.

Test di laboratorio hanno mostrato che l’l’D D20 può essere utilizzato con

precauzione (non sono permessi strappi), per un carico non superiore ai 250 kg.

Discensore testato e approvato per un’energia di discesa

W = m x g x h x n = 7,5.10

J (m: massa in kg / g: gravità 9,81 m/s

/ h: altezza in

m / n: numero di discese) equivalente a 100 discese da 100 m di altezza con un

manichino di 75 kg.

I´D D20 S/L certificado conforme a las exigencias de la norma EN 341 Tipo A

Descensor autofrenante para cuerda simple

Cuerda (alma + funda) estática, semiestática (EN 1891) o dinámica (EN 892).

Diámetros. S: 10-11,5 mm- L: 11,5-13 mm

Altura máxima de descenso: 200 m

Carga de trabajo normal: 30-150 kg

Utilización: operaciones de rescate y descenso personal o asistido

Las cargas superiores a 150 kg no están recomendadas a causa de las posibles

fuerzas de choque elevadas sobre los otros elementos del sistema.

En casos excepcionales, por ejemplo descensos acompañados, la carga máxima

de trabajo indicada en la EN 341 puede ser insuficiente.

Ensayos en laboratorio han demostrado que, utilizado con precaución y sin que se

produzca ningún choque, el I´D D20 puede ser utilizado con una carga que no

sobrepase los 250 kg.

Descensor probado y aprobado para una energía de descenso

W = m x g x h x n =7,5.10

J (m: masa en kg / g: gravedad 9,81 m/s

/ h: altura

en m / n: número de descensos) equivalente a 100 descensos de 100 m de altura

con un maniquí de 75 kg.

Checking points to verify

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

3. Descent

2. Operational check

1. Installation of the rope

2 m/s

maxi

9. Belaying the leader

Test

5. Occasional rope climbing

6. Rescue evacuation

from a fixed anchor-point

7. Lowering from the harness

4. Work positioning

2 m/s

maxi

2 m/s

maxi

1 m/s

maxi

8. Evacuation in exceptional

circumstances : accompanied descent

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(GB) Self-braking belay descender device

Nomenclature of parts

() moving side-piece, () safety catch, () friction

runner, (4) side-piece pivot, (5) cam, (6) anti-error

catch, (7) fixed side-piece, (8) handle. Principal

materials: aluminum alloy (side-pieces), stainless

steel (cam), chrome-plated steel (anti-error catch).

Checking, points to verify

Check before each use: the fixed and moving

side-pieces; the cam (check the wear indicator*-

see drawing) and the friction runner; the locking

components (safety catch, side-piece pivot), and

the operation of the springs in the cam, the safety

catch, and the anti-error catch. Finally, carry out

the operational check (see diagram ).

* Warning, when the cam groove becomes worn

all the way to the wear indicator, discontinue use

of the I’D. Depending on the rope diameter and

condition of the sheath, the descender may not

possess sufficient braking power.

If in any doubt, return the device to PETZL for

checking.

Instructions for use

This device can help prevent some errors, but not

all of them. The user must receive specific training

and always remain alert. The use of gloves is

strongly recommended.

Always tie a knot in the end of the rope.

Positions of the handle

(a) transport, (b) work positioning, (c) descent and

belaying, (d) panic locking.

Diagram 1. Installation of the rope

Attach the I’D either to the harness (A) (device is

moving), or to the anchor (B) (device is fixed).

Open the moving side-piece. Insert the rope as

indicated by the engraving on the device. The

handle must be in position (c).

Close the moving side-piece (security catch) on a

locked carabiner.

Diagram 2. Operational check

Before each use, to check the correct installation of

the rope and correct operation of the device, a test

must always be carried out while self-belayed.

(A) Moving device: before descending, transfer

bodyweight onto the device, rope taut, (handle

in position c). Check that the device locks onto

the rope. Holding the free end of the rope in one

hand, pull progressively on the handle with the

other, allowing the rope to run. When the handle

is released, the I’D brakes, then locks onto the

rope. If the I’D does not lock, or if descent is

not possible due to the device remaining locked

whatever is done to the handle, check that the rope

is correctly installed. With bodyweight still on the

device, check the operation of the panic lock by

pulling hard on the handle (position d): the device

brakes then locks onto the rope.

(B) Fixed device (use for belaying or evacuation):

when the rope from the second or the load is

strongly pulled (handle in position c), the device

must lock onto the rope. Warning, in the case of

an error (rope threaded backwards) the anti-error

catch will not work. With the device under load,

check the operation of the panic lock by pushing

hard on the handle (position d): the device brakes,

then locks onto the rope.

Diagram 3. Descent

Moving device (position c), installed on the

harness: braking control is effected by loosening

or tightening the grip on the free end of the rope,

while unlocking the rope by pulling the handle

with the other hand. Locking is achieved simply

by releasing the handle. In a panic situation: if the

handle is pulled too much (position d) the device

brakes, then locks onto the rope. To continue

the descent, first move the handle upwards

(position c).

Warning, if the I’D is held in a horizontal position

by the hand, the braking function can be rendered

inoperative.

For extra braking friction, pass the free end of the

rope through a carabiner.

Warning, this extra friction carabiner can lock

the I’D into a horizontal position and render the

braking function inoperative.

Diagram 4. Work positioning

After having stopped at the desired position, to

lock the device onto the rope, turn the handle in

the opposite direction to that of the descent, then

pull it down as far as possible without forcing it

(position b); this position varies according to the

diameter of the rope. For work positioning (both

hands off of the rope), the I’D must be set in this

position. To unlock the system, hold the free end of

the rope in one hand, and with the other return the

handle to the descent position.

Diagram 5. Occasional rope climbing

Moving device (position c or d), installed on the

harness.

The required movements are as follows:

- hang from the I’D,

- Slide the handled rope clamp/grab

ASCENSION (B7) up the rope, while lifting the

foot in the footloop (this rope clamp / grab must

be attached to the harness by a lanyard).

- stand up in the footloop attached to the rope

clamp/grab (B7) while pulling the slack rope

through the device (never allow slack to develop in

the rope),

- hang once again from the I’D,

- move up the rope clamp/grab (B7) once again,

and so on.

Diagram 6. Lowering from a fixed anchor-

point

The device is attached to the anchor: the free end

of the rope must pass through a carabiner for extra

braking friction. Hold this free end and push the

handle upwards (position c) to unlock the device.

Diagram 7. Lowering from the harness

The device is attached to the harness. To lower

a person, attach yourself to a secure anchor,

then brace yourself in a stable position and use

a supplementary braking system. The device is

then used in a manner similar to that shown in

diagram .

Diagram 8. Evacuation in exceptional

circumstances: accompanied descent

Moving device, attached to the harness: must only

be used by rescuers trained in this technique. Maxi

50 kg, no impact loading tolerated, must be used

with a supplementary braking system.

Belaying

Pay attention to the safety of the belayer: it is

absolutely necessary that he/she be belayed so as

to avoid any risk of a fall.

Slow falls and lightweight climbers: numerous

rubbing-points over a long length of rope can

reduce the transmission of impact force onto the

device. This can delay the braking action on the

rope.

Diagram 9. Belaying the leader

Use a dynamic rope certified to EN 89. The device

is attached (position c) to the second’s harness

(check that the rope is properly inserted before

use): the belayer holds the free end of the rope

with one hand, and the leader’s rope with the other.

(GB) ENGLISH

For easier running of the rope, it is more important

to push the free end into the device, rather than

to pull the rope through from the leader’s side. To

stop a fall, pull firmly on the free end. To lower,

use the device in a manner similar to that shown in

diagram 7.

Diagram 10. Belaying the second / Self-

belaying

The device is attached (position c) to the anchor:

with one hand, the belayer holds the free end

of the rope, and with the other, the rope to the

second. Take in the rope regularly. To stop a fall,

pull firmly on the free end of the rope. To lower,

use the device in a manner similar to that shown in

diagram 6.

Warning, in the case of an error (rope incorrectly

installed), the anti-error catch will not work with

the I’D in this position.

Diagram 11. Anti-return lifting point + simple

hauling system

The device is attached (position c) to the anchor:

the I’D can be used as an anti-return point to

tension a rope or to lift a load.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(FR) Descendeur assureur autofreinant

Nomenclature des pièces

() flasque mobile, ()) cliquet de sécurité,

() patin, (4) axe d’ouverture, (5) came,

(6) gâchette anti-erreur, (7) flasque fixe,

(8) poignée.

Matériaux principaux : alliage aluminium

(flasques), inox (poulie), acier chromé (gâchette).

Contrôle, points à vérifier

Vérifier avant utilisation: les flasques fixe et mobile;

la came (vérification du témoin d’usure*, voir

dessin) et le patin; les éléments de verrouillage

(cliquet de sécurité, axe d’ouverture) et le

fonctionnement des ressorts de la came, du cliquet

de sécurité et de la gâchette anti-erreur. Finir par le

test de fonctionnement (voir schéma ).

* Attention, lorsque la gorge de la came est usée

jusqu’au témoin d’usure, ne plus utiliser l’I’D.

Suivant le diamètre et l’état de la gaine de la corde,

le descendeur peut ne plus freiner suffisamment.

En cas de doute, retourner l’appareil chez PETZL

pour contrôle.

Prescriptions d’utilisation

Cet appareil peut éviter certaines erreurs, mais pas

toutes. L’utilisateur doit recevoir une formation

adaptée et rester toujours vigilant. L’usage de

gants est fortement conseillé. Ne pas oublier de

faire un noeud au bout de la corde.

Positions de la poignée

(a) transport, (b) maintien au travail, (c) descente

et assurage, (d) blocage anti-panique.

Schéma 1. Mise en place de la corde

Fixer l’I’D soit sur le harnais (A) (appareil mobile),

soit sur l’amarrage (B) (appareil fixe). Relever

le flasque mobile. Positionner la corde dans le

sens indiqué par les repères gravés sur l’appareil.

La poignée doit être en position (c). Refermer

le flasque mobile (cliquet de sécurité) sur un

mousqueton verrouillé.

Schéma 2. Vérification du fonctionnement

Avant chaque utilisation, pour vérifier le placement

de la corde et le fonctionnement de l’appareil, un

test doit toujours être effectué en étant contre-

assuré.

(A). Appareil mobile : avant de descendre, se

mettre en tension sur l’appareil, corde tendue

(poignée en position

c). Vérifier que l’appareil

bloque la corde. En maintenant le brin libre d’une

main, tirer progressivement sur la poignée et faire

coulisser la corde. Quand on lâche la poignée,

l’I’D freine puis bloque la corde. Si ça ne bloque

pas, ou si on ne peut pas descendre car la corde

est bloquée quelle que soit l’action sur la poignée,

vérifier le sens d’installation de la corde.

Toujours en tension sur l’appareil, tester le

fonctionnement du blocage anti-panique en tirant

fort sur la poignée (position

d): l’appareil freine

puis bloque la corde.

(B). Appareil fixe (fonction assureur ou

évacuation): quand on tire fort sur la corde du

second ou de la charge (poignée en position

c),

l’appareil doit bloquer la corde. Attention, en cas

d’erreur (corde positionnée à l’envers) la gâchette

anti-erreur ne fonctionne pas.

L’appareil en charge, tester le fonctionnement du

blocage anti-panique en poussant ou tirant fort sur

la poignée (position

d): l’appareil freine puis bloque

la corde.

Schéma 3. Descente

Appareil mobile (position c) en place sur le

harnais: la régulation du freinage se fait en serrant

plus ou moins le brin libre tout en débloquant

la corde de l’autre main grâce à la poignée. Le

blocage s’obtient simplement par relâchement de

la poignée. Situation de panique: en tirant trop sur

la poignée (position d), l’appareil freine puis bloque

la corde. Pour continuer la descente, remonter

d’abord la poignée vers le haut (position c).

Attention, si l’I’D est maintenu horizontalement par

la main, la fonction de freinage peut être annulée.

Pour un freinage supplémentaire, passer le brin

libre de la corde dans un mousqueton.

Attention ce mousqueton frein peut coincer l’I’D

horizontalement et compromettre le freinage de la

corde.

Schéma 4. Maintien au travail

Après s’être arrêté à l’endroit souhaité, pour

verrouiller l’appareil sur la corde, tourner la

poignée dans le sens inverse de la position de

descente, puis la rabattre au maximum sans forcer

(position b); cette position varie en fonction du

diamètre de corde. Pour travailler en tension, l’I’D

doit être dans cette position. Pour déverrouiller le

système, saisir le brin libre d’une main et de l’autre

remettre la poignée dans la position de descente.

Schéma 5. Remontée occasionnelle sur

corde

Appareil mobile (position c ou

d) en place sur le

harnais.

Les mouvements à effectuer sont les suivants:

- se suspendre sur l’I’D,

- simultanément, monter le bloqueur

ASCENSION

(B7) et le pied placé dans la pédale

(ce bloqueur doit être relié au harnais par une

longe),

- se hisser sur le bloqueur (B7) tout en avalant le

mou de corde avec l’autre main (ne jamais laisser

du mou),

- se remettre en suspension sur l’I’D,

- remonter le bloqueur (B7) et ainsi de suite.

Schéma 6. Faire descendre à partir d’un

point fixe

Appareil fixe en place sur l’amarrage

: le brin libre

de la corde doit passer dans un mousqueton pour

un freinage supplémentaire. Tenir ce brin libre et

pousser la poignée vers le haut (position

c) pour

déverrouiller l’appareil.

Schéma 7. Evacuation sur harnais

Appareil fixe en place sur le harnais: pour

descendre une personne (auto-assurage

obligatoire), bien se caler et utiliser un freinage

supplémentaire. La manipulation de l’appareil est

similaire à la description schéma .

Schéma 8. Evacuation exceptionnelle

descente accompagnée

Appareil mobile en place sur le harnais: ne doit

être utilisé que par des sauveteurs entraînés à cette

pratique. Maxi 50 kg, aucun choc toléré, freinage

supplémentaire obligatoire.

Assurage

Attention à la sécurité de l’assureur: il doit

absolument être contre-assuré pour éviter tout

risque de chute.

Chutes lentes et poids plume : des frottements

répétés sur une grande longueur de corde peuvent

limiter la transmission de la force de choc sur

l’appareil. Le freinage de la corde peut s’en trouver

retardé.

Schéma 9. Assurage du premier de cordée

Utiliser une corde dynamique EN 89.

Appareil fixe (position c) en place sur le harnais

du second (Vérifier le bon positionnement de la

corde avant utilisation) : d’une main, l’assureur

(FR) FRANCAIS

tient le brin libre et de l’autre la corde du premier.

Pour faciliter le coulissement, il faut davantage

pousser le brin libre, plutôt que de tirer la corde du

premier. Pour arrêter une chute, tenir fermement le

brin libre. Pour faire descendre, la manipulation de

l’appareil est similaire à la description schéma 7.

Schéma 10. Assurage du second de cordée /

Contre-assurage

Appareil fixe (position

c) en place sur l’amarrage:

d’une main, l’assureur tient le brin libre et de

l’autre la corde du second. Avaler la corde

régulièrement. Pour arrêter une chute, tenir

fermement le brin libre. Pour faire descendre,

la manipulation de l’appareil est similaire à la

description schéma 6.

Attention, en cas d’erreur (corde positionnée à

l’envers) la gâchette anti-erreur ne fonctionne pas

dans cette position.

Schéma 11. Renvoi anti-retour + mouflage

simple

Appareil fixe (position c) en place sur l’amarrage:

l’I’D peut être utilisé comme un renvoi anti-retour

pour tendre une corde ou pour soulever une

charge.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(DE) Selbstbremsendes Abseil- und

Sicherungsgerät

Bestandteile

() Bewegliches Seitenteil, ()

Sicherheitsverschlu

ss, ()

Reibungselement, (4)

Verbindungsbolzen,

(5)

Klemm-Mechanismus, (6)

Sperrmechanismus

gegen Abseilen mit falsch eingelegtem Seil (Anti-

Error-Klemme), (7)

Festes Seitenteil, (8)

Griff.

Hauptsächlich gefertigt aus: Aluminiumlegierung

für die Seitenteile, rostfreier Stahl für die Rolle,

Verchromter Stahl für Sperrmechanismus.

Zu kontrollierende Teile

Kontrollieren Sie vor jedem Gebrauch: Die

festen und beweglichen Seitenteile, den

Klemm-Mechanismus, (überprüfen Sie den

Verschleissanzeiger* - s. Zeichnung), das

Reibungselement, die Verschlusselemente

(Sicherheitsverschluss, Verbindungsbolzen), die

Gängigkeit der Federn im Klemm-Mechanismus

sowie die Anti-Error-Klemme. Führen Sie

abschließend eine Funktionsüberprüfung durch

(siehe Abbildung ).

* Warnung: sobald der Verschleissanzeiger in der

Führungsnut des Klemm-Mechanismus sichtbar

wird, darf der I’D nicht mehr benutzt werden.

Je nach Seilstärke und Zustand des Seilmantels

bringt das Gerät unter Umständen nicht die volle

Bremsleistung.

Senden Sie im Zweifelsfall das Gerät zur

Überprüfung an PETZL zurück.

Gebrauchsanweisung

Dieses Gerät kann einige Fehler ausschließen, aber

nicht alle. Der Benutzer muss eine spezifische

Schulung erhalten und mit größter Vorsicht

arbeiten. Die Verwendung von Handschuhen wird

empfohlen. Vergessen Sie nicht, einen Knoten am

freien Ende des Seils anzulegen.

Positionen des Griffs

(a) Transport, (b) Positionierung am Arbeitsplatz,

Abbildung 1. Einlegen des Seils

Befestigen Sie den I´D am Gurt

(A) (Gerät

bei «beweglicher Verwendung») oder am

Anschlagpunkt (B) (Gerät bei «fixierter

Verwendung»). Öffnen Sie das bewegliche

Seitenteil. Legen Sie das Seil entsprechend der in

das Gerät eingravierten Markierung ein. Der Griff

muss sich in Position c befinden. Schließen Sie

das bewegliche Seitenteil (Sicherheitsverschluss)

unter Verwendung eines Verschlusskarabiners.

Abbildung 2. Funktionsüberprüfung

Vor jedem Gebrauch sind die korrekte Lage

des Seils und die Funktion des Gerätes zu

überprüfen. Diese Überprüfung muss immer unter

Selbstsicherung durchgeführt werden.

(A) Gerät bei «beweglicher Verwendung»:

Verlagern Sie vor dem Abseilen bei gestrafftem

Seil das Körpergewicht auf das Gerät (Griff in

Position

c). Kontrollieren Sie, ob das Gerät am

Seil blockiert. Ziehen Sie nach und nach am Griff,

während Sie das freie Seilende in der anderen

Hand halten und das Seil durchlaufen lassen. Beim

Loslassen des Griffs muß der I’D erst bremsen

und dann am Seil blockieren. Sollte das Seil

nicht blockieren oder aufgrund eines blockierten

Seils kein Abseilen möglich sein, überprüfen Sie

unabhängig von der Art der Bewegung des Griffs,

ob das Seil korrekt eingelegt ist. Überprüfen Sie

den Panikschutz, indem Sie bei belastetem Gerät

fest am Griff ziehen (Position

d): Das Gerät bremst

erst und blockiert dann am Seil.

(B) Gerät bei «fixierter Verwendung» (Verwendung

beim Sichern und Bergen): Wird das Seil durch

den Nachsteiger oder die zu hebende Last stark

belastet (Griff in Position

c), muss das Gerät am

Seil blockieren. Achtung: Im Falle eines Fehlers

(falsch eingelegtes Seil) funktioniert die Anti-Error-

Klemme nicht. Überprüfen Sie den Panikschutz,

indem Sie bei belastetem Gerät fest am Griff

ziehen/schieben (Position

d): Das Gerät bremst

und blockiert dann am Seil.

Abbildung 3. Abseilen

Gerät wird bei «beweglicher Verwendung»

am Gurt befestigt verwendet (Position

c): Die

Bremskraftregulierung erfolgt durch mehr oder

weniger festes Halten des freien Seilendes bei

gleichzeitigem Lösen des Klemmmechanismus

am Seil. Das Blockieren erfolgt durch einfaches

Loslassen des Griffs. Paniksituation: Wird der

Griff zu stark gezogen (Position

d), bremst das

Gerät erst und blockiert anschliessend am Seil.

Um das Abseilen fortzusetzen, bewegen Sie

zuerst den Griff nach oben (Position

c). Warnung:

wenn das Gerät von Hand in horizontaler Position

gehalten wird, kann die Bremsfunktion wirkungslos

werden. Führen Sie das freie Seilende durch einen

zusätzlichen Karabiner, um einen zusätzlichen

Bremseffekt zu erzielen. Achtung: dieser

Karabiner mit zusätzlichem Bremseffekt kann den

I’D in horizontaler Position blockieren und die

Bremsfunktion wird wirkungslos.

Abbildung 4. Arbeitspositionierung

Damit das Gerät am Seil klemmt, halten Sie an der

gewünschten Position und drehen Sie den Griff

entgegen der Abseilrichtung. Dann drücken Sie

ihn ohne Gewaltanwendung so weit wie möglich

hinunter (Position b). Diese Position variiert

entsprechend dem Seildurchmesser. Bei der

Arbeitspositionierung (keine Hand am Seil) muss

der I’D in dieser Position eingestellt sein. Um das

System zu lösen, halten Sie das freie Seilende mit

einer Hand und führen Sie mit der anderen Hand

den Griff in die Abseilposition zurück.

Abbildung 5. Aufstieg am Seil

Das Gerät wird bei «beweglicher Verwendung” am

Gurt befestigt verwendet (Position

c).

Die erforderlichen Bewegungen sind folgende:

- Hängen Sie sich an den I´D,

- schieben Sie gleichzeitig die Steigklemme

ASCENSION

(B7) am Seil hoch und heben Sie den

Fuß in der Steigschlinge (die Steigklemme muss

mit einem Verbindungsmittel am Gurt befestigt

sein),

- stehen Sie in der Steigschlinge, die an der

Steigklemme (B7) befestigt ist, auf, während

Sie mit der anderen Hand das lose Seil durch das

Abseilgerät ziehen (achten Sie darauf, dass das

Seil nie durchhängt),

- hängen Sie sich wieder an den I´D,

- schieben Sie die Steigklemme weiter nach oben

(B7) usw.

Abbildung 6. Ablassen von einem

Anschlagpunkt

Das Gerät wird vor Ort an einer Verankerung fixiert.

Das freie Seilende muss für einen zusätzlichen

Bremseffekt durch einen Karabiner geführt werden.

Halten Sie das freie Ende fest und drücken Sie zum

Lösen des Geräts den Griff nach oben (Position

c).

Abbildung 7. Abseilen am eigenen Gurt

Das Gerät wird bei «beweglicher Verwendung»

am Gurt befestigt: Nehmen Sie zum Abseilen einer

Person eine stabile Position ein (Selbstsicherung

ist unbedingt erforderlich!). Verwenden Sie dabei

ein zusätzliches Bremssystem.

Abbildung 8. Rettung unter

außergewöhnlichen Umständen: Abseilen,

begleitet durch eine weitere Person

(DE) DEUTSCH

Das Gerät wird bei «beweglicher Verwendung”

am Gurt befestigt: Darf nur von Rettungspersonal

angewendet werden, das in dieser Technik geschult

ist. Maximal 50 kg; keine Sturzbelastung zulässig;

ein zusätzliches Sicherungssystem ist unbedingt

erforderlich.

Sichern

Achten Sie auf die Sicherheit des Sichernden: Um

jede Gefahr eines Sturzes auszuschließen, ist es

unbedingt erforderlich, dass diese Person selbst

gesichert ist.

Langsame Stürze und geringe Lasten: Zahlreiche

Stellen mit großer Reibung über eine große Distanz

können die Übertragung von Fangstößen auf das

Gerät verringern. Dies kann zu einem verzögerten

Blockieren des Seils führen.

Abbildung 9. Sicherung des Seilersten

Benutzen Sie ein dynamisches Seil nach EN

89. Das Gerät wird (Position c) am Gurt des

Seilzweiten befestigt (bitte überprüfen Sie, ob

das Seil korrekt eingelegt ist): Der Sichernde hält

mit einer Hand das freie Ende des Seils und mit

der anderen Hand das Seil zum Seilersten. Damit

das Seil leichter läuft, ist es notwendig, eher das

freie Seilende nachzuschieben als am Ende vom

Seilersten zu ziehen. Zum Auffangen des Sturzes

ziehen Sie kräftig am freien Seilende. Zum Abseilen

sollte das Gerät, so wie unter Abbildung 7 gezeigt,

eingesetzt werden.

Abbildung 10. Sicherung des Seilzweiten

Das Gerät wird bei «fixierter Verwendung”

(Position c) am Anschlagpunkt befestigt: der

Sichernde hält mit einer Hand das freie Ende

des Seils und mit der anderen das Seil zum

Seilzweiten. Das Seil gleichmäßig einziehen. Um

einen Sturz aufzufangen, ziehen Sie fest am freien

Ende des Seils. Zum Abseilen sollte das Gerät, so

wie unter Abbildung 6 gezeigt, eingesetzt werden.

Achtung: Im Falle eines Fehlers (falsch eingelegtes

Seil) funktioniert die Anti-Error-Klemme nicht mit

dem I’D in dieser Position.

Abbildung 11. Rücklaufsperre + einfacher

Flaschenzugs

Das Gerät wird am Anschlagpunkt befestigt

(Position c): Der I’D kann als Umlenkung mit

Rücklaufsperre verwendet werden um z.B. ein Seil

zu spannen oder zum Heben von Lasten.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(IT) Discensore-assicuratore autofrenante

Nomenclatura dei pezzi

() flangia mobile, () clicchetto di sicurezza,

() base di attrito, (4) asse di apertura, (5) camma,

(6) fermacorda anti errore, (7) flangia fissa,

(8) maniglia.

Materiali principali: lega di alluminio (flange),

acciaio inox (puleggia), acciaio cromato

(fermacorda).

Controllo, punti da verificare

Controllare prima di ogni utilizzo: le flange fissa

e mobile, la camma (verifica dell’indicatore di

usura*, vedi disegno) e la base di attrito; gli

elementi di bloccaggio (clicchetto di sicurezza,

asse di apertura) ed il funzionamento delle molle

della camma, del clicchetto di sicurezza e del

fermacorda antierrore. Terminare con il test di

funzionamento (vedi schema ).

* Attenzione, quando la gola della camma è

consumata fino all’indicatore di usura, non

utilizzare più l’I’D. A seconda del diametro e dello

stato della calza della corda, il discensore può non

frenare più a sufficienza.

In caso di dubbio, rinviare l’apparecchio a PETZL

per un controllo.

Istruzioni d’uso

Questo apparecchio permette di evitare alcuni

errori, ma non tutti. L’utilizzatore deve ricevere

una formazione specifica e restare sempre attento.

L’utilizzo dei guanti è vivamente consigliato. Non

dimenticare di fare un nodo all’estremità della

corda.

Posizioni della maniglia

(a) trasporto, (b) posizionamento sul lavoro, (c)

discesa e assicurazione, (d) bloccaggio antipanico.

Schema 1. Inserimento della corda

Fissare l’I’D all’imbracatura (A) (apparecchio

mobile) o all’ancoraggio (B) (apparecchio

fisso). Sollevare la flangia mobile. Inserire la

corda nel senso indicato dal riferimento inciso

sull’apparecchio. La maniglia deve essere in

posizione (c).

Richiudere la flangia mobile (clicchetto di

sicurezza) sul moschettone con ghiera chiusa.

Schema 2. Verifica di funzionamento

Prima di ogni utilizzo, per verificare l’inserimento

della corda e il funzionamento dell’apparecchio,

fare sempre una prova stando autoassicurati.

(A) Apparecchio mobile: prima di scendere,

mettersi in tensione sull’apparecchio, corda

tesa (maniglia in posizione c). Verificare che

l’apparecchio blocchi la corda. Tenendo il capo

libero con una mano, tirare progressivamente

la maniglia e far scorrere la corda. Quando si

lascia la maniglia, l’I’D frena poi blocca la corda.

Se non c’è bloccaggio o se non si può scendere

perché la corda si blocca qualunque sia l’azione

sulla maniglia, verificare il verso di inserimento

della corda. Sempre in tensione sull’apparecchio,

provare il funzionamento del bloccaggio antipanico

tirando fortemente la maniglia (posizione d):

l’apparecchio frena poi blocca la corda.

(B) Apparecchio fisso (funzione assicuratore o

evacuazione): quando si tira forte la corda del

secondo o del carico (maniglia in posizione c),

l’apparecchio deve bloccare la corda. Attenzione,

in caso di errore (corda inserita al contrario)

il fermacorda anti errore non funziona.

Quando l’apparecchio è sotto carico, provare

il funzionamento del bloccaggio antipanico

spingendo o tirando fortemente la maniglia

(posizione d): l’apparecchio frena poi blocca la

corda.

Schema 3. Discesa

Apparecchio mobile (posizione c) sistemato

sull’imbracatura: l’azione frenante si regola

serrando più o meno il capo libero della corda

mentre si sblocca la corda con l’altra mano

grazie alla maniglia. Il bloccaggio si ottiene

semplicemente rilasciando la maniglia. Situazione

di panico: tirando troppo la maniglia (posizione d),

l’apparecchio frena poi blocca la corda. Per

continuare la discesa, tirare innanzitutto la maniglia

in alto (posizione c).

Attenzione, se l’I’D è tenuto orizzontalmente

con la mano, la funzione di frenaggio può

essere annullata. Per avere un’azione frenante

supplementare passare il capo libero della corda in

un moschettone.

Attenzione, questo moschettone con funzione

frenante può incastrare l’I’D orizzontalmente e

compromettere l’azione frenante della corda.

Schema 4. Posizionamento sul lavoro

Dopo essersi fermati all’altezza desiderata, per

bloccare l’apparecchio sulla corda, ruotare la

maniglia nel senso inverso alla posizione di discesa

e abbassarla quindi al massimo senza forzare

(posizione b); questa posizione varia a seconda

del diametro della corda. Per lavorare in tensione,

l’I’D deve essere in questa posizione. Per sbloccare

il sistema, afferrare il capo libero con una mano e

con l’altra rimettere la maniglia nella posizione di

discesa.

Schema 5. Risalita occasionale su corda

Apparecchio mobile (posizione c o d) sistemato

sull’imbracatura:

I movimenti da effettuare sono i seguenti:

- mettersi di peso sull’I’D

- contemporaneamente spingere in alto il bloccante

ASCENSION (B7) con il piede inserito nel

pedale (questo bloccante deve essere collegato

all’imbracatura con un cordino)

- tirarsi sul bloccante (B7) eliminando con l’altra

mano l’accumulo di corda (non lasciare mai la

corda lenta)

- rimettersi in sospensione sull’I’D

- rispingere in alto il bloccante (B7) e così di

seguito.

Schema 6. Calare da punto fisso

Apparecchio fisso sistemato sull’ancoraggio:

il capo libero della corda deve passare in un

moschettone, per avere un’azione frenante

supplementare. Tenere questo capo libero e

portare la maniglia in alto (posizione c) per

sbloccare l’apparecchio.

Schema 7. Evacuazione su imbracatura

Apparecchio fisso sistemato sull’imbracatura:

per far scendere una persona (autoassicurazione

obbligatoria), piazzatevi bene ed utilizzare

un’azione frenante supplementare. La manovra

dell’apparecchio è simile alla descrizione dello

schema .

Schema 8. Evacuazione eccezionale: discesa

a due

Apparecchio mobile sistemato sull’imbracatura:

deve essere utilizzato esclusivamente da

soccorritori esperti in questa pratica. Carico

massimo 50 kg, non sono permessi strappi,

azione frenante supplementare obbligatoria.

Assicurazione

Attenzione alla sicurezza dell’assicuratore: deve

assolutamente essere autoassicurato per evitare

ogni rischio di caduta.

Cadute lente e pesi leggeri: attriti ripetuti su una

corda molto lunga possono limitare la trasmissione

della forza di arresto sull’apparecchio. L’azione

frenante della corda può risultare ritardata.

(IT) ITALIANO

Schema 9. Assicurazione del primo

Utilizzare una corda dinamica EN 89.

Apparecchio fisso (posizione c) sistemato

sull’imbracatura del secondo (prima di ogni

utilizzo, testare il buon funzionamento della

corda): con una mano l’assicuratore tiene il capo

libero della corda e con l’altra la corda del primo.

Per facilitare lo scorrimento conviene spingere

il capo libero, piuttosto che tirare la corda del

primo. Per arrestare una caduta, tenere fortemente

il capo libero. Per far scendere, la manovra

dell’apparecchio è simile alla descrizione dello

schema 7.

Schema 10. Assicurazione del secondo di

cordata / Autoassicurazione

Apparecchio fisso (posizione c) sistemato

sull’ancoraggio: con una mano l’assicuratore tiene

il capo libero della corda e con l’altra la corda

del secondo. Recuperare la corda regolarmente.

Per arrestare una caduta, tenere fortemente

il capo libero. Per far scendere, la manovra

dell’apparecchio è simile alla descrizione dello

schema 6.

Attenzione, in caso di errore (corda inserita al

contrario) il fermacorda anti errore non funziona

in questa posizione.

Schema 11. Sistema di recupero con

bloccaggio + recupero semplice

Apparecchio fisso (posizione c) sistemato

sull’ancoraggio: l’I’D può essere utilizzato come

sistema di recupero con bloccaggio per tendere

una corda o per sollevare un carico.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(ES) Descensor-asegurador autofrenado

Denominación de las piezas.

() placa lateral móvil, () gatillo de seguridad,

() patín, (4) eje de abertura, (5) leva, (6) leva

antierror, (7) placa lateral fija, (8) empuñadura.

Principales materiales: aleación de aluminio

(placas), acero inoxidable (leva), acero cromado

(leva antierror).

Control, puntos a verificar

Revise antes de cualquier utilización:

las placas laterales fija y móvil; la leva (revisión

del testigo de desgaste*, ver dibujo) y el patín;

los elementos de cierre (gatillo de seguridad, eje

de abertura) y el funcionamiento del muelle de la

leva, del gatillo de seguridad y de la leva antierror.

Finalice con una prueba de funcionamiento (ver

esquema ).

*Atención, cuando la garganta de la leva esté

desgastada hasta el testigo de desgaste, no

utilice el I´D. Según el diámetro y el estado de la

funda de la cuerda, el descensor puede no frenar

suficientemente. En caso de duda, devuelva el

aparato a PETZL para su control.

Normas de utilización

Este aparato puede evitar algunos errores, pero

no todos. El usuario debe recibir una formación

adaptada y permanecer siempre atento. El uso de

guantes es muy aconsejable. No olvide hacer un

nudo en la punta de la cuerda.

Posiciones de la empuñadura

(a) transporte, (b) fijación en el puesto de trabajo,

antipánico.

Esquema 1. Colocación de la cuerda

Fije el I´D al arnés (A) (aparato móvil), o a un

anclaje (B) (aparato fijo).

Levante la placa lateral móvil. Coloque la cuerda

en el sentido indicado por las figuras grabadas

en el aparato. La empuñadura debe estar en la

posición (c). Cierre la placa lateral móvil (gatillo de

seguridad) sobre un mosquetón de seguridad.

Esquema 2. Verificación del funcionamiento

Antes de cada utilización, y permaneciendo

autoasegurado se debe efectuar una prueba

para verificar la colocación de la cuerda y el

funcionamiento del aparato.

(A). Aparato móvil: antes de descender, transmita

tensión al aparato, cuerda tensada (empuñadura

en posición c).

Compruebe que el aparato bloquea. Sujetando el

cabo libre con una mano, tire progresivamente de

la empuñadura y haga deslizar la cuerda. Cuando

se suelta la empuñadura, el I’D frena y después

bloquea la cuerda. Si no bloquea o no se puede

descender porque la cuerda está bloqueada, sea

cual sea la acción ejercida sobre la empuñadura,

revise el sentido de instalación de la cuerda.

Siempre en tensión sobre el aparato, compruebe

el funcionamiento del bloqueo antipánico tirando

fuerte de la empuñadura (posición d): el aparato

frena y después bloquea la cuerda.

(B). Aparato fijo (función asegurador o

evacuación): cuando se tire fuerte de la cuerda

del segundo o de la carga (empuñadura en

posición c), el aparato debe bloquear la cuerda.

Atención, en caso de error (cuerda colocada

al revés) la leva antierror no funciona. Con el

aparato en carga, compruebe el funcionamiento

del bloqueo antipánico empujando o tirando fuerte

de la empuñadura (posición d): el aparato frena y

después bloquea la cuerda.

Esquema 3. Descenso

Aparato móvil (posición c) colocado en el arnés:

la regulación del frenado se realiza cerrando más

o menos la mano situada sobre el cabo libre

mientras se desbloquea la cuerda con la otra mano

gracias a la empuñadura. El bloqueo se obtiene,

simplemente, al soltar la empuñadura.

Situación de pánico: si se tira demasiado de

la empuñadura (posiciónd), el aparato frena

y después bloquea la cuerda. Para continuar

el descenso, antes rearme la empuñadura

hacia arriba (posición c). Atención, si el I´D es

mantenido horizontalmente por la mano, la función

de frenado puede ser anulada. Para un frenado

suplementario, pase el cabo libre de la cuerda por

un mosquetón.

Atención, este mosquetón-freno puede retener

horizontalmente el I´D y comprometer el frenado

de la cuerda.

Esquema 4. Fijación en el puesto de trabajo

Para bloquear el aparato en la cuerda, después de

pararse en el lugar deseado, gire la empuñadura

en el sentido inverso a la posición de descenso,

después hágala bajar al máximo sin forzar

(posición b). Esta posición varía en función del

diámetro de la cuerda. Para trabajar en tensión, el

I´D debe estar en esta posición. Para desbloquear

el sistema coja el cabo libre con una mano y con

la otra rearme la empuñadura a la posición de

descenso.

Esquema 5. Ascenso ocasional por una

cuerda

Aparato móvil (posición c o d) colocado en el

arnés.

Los movimientos a realizar son los siguientes:

- suspenderse del I´D,

- simultáneamente, subir el bloqueador

ASCENSION (B7) y el pie colocado en el pedal

(este bloqueador debe estar unido al arnés por un

elemento de amarre),

- incorporarse sobre el bloqueador (B7) a la vez

que se recupera la cuerda floja con la otra mano

(no deje nunca comba en la cuerda), -suspenderse

de nuevo del I´D,

- hacer subir el bloqueador (B 7) y así

sucesivamente.

Esquema 6. Hacer descender desde un punto

fijo

Aparato fijo colocado en el anclaje: el cabo libre

de la cuerda debe pasar por un mosquetón para

conseguir un frenado suplementario.

Sujete este cabo libre y empuje la empuñadura

hacia arriba (posición c) para desbloquear el

aparato.

Esquema 7. Evacuación desde el arnés

Aparato fijo colocado en el arnés: para descender

a una persona (autoseguro obligatorio), colóquese

en una buena posición y utilice un frenado

suplementario. El manejo del aparato es similar al

descrito en el esquema .

Esquema 8. Evacuación excepcional:

descenso acompañado

Aparato móvil colocado en el arnés: sólo debe

ser utilizado por rescatadores expertos en esta

práctica.

Máximo 50 kg; ningún choque tolerado; frenado

suplementario obligatorio.

Aseguramiento

Atención a la seguridad del asegurador:

necesariamente debe estar autoasegurado para

evitar cualquier riesgo de caída. Caídas lentas y

pesos ligeros rozamientos repetidos sobre un gran

tramo de cuerda pueden limitar la transmisión de

la fuerza de choque al aparato.

El bloqueo de la cuerda puede verse retardado.

(ES) ESPAÑOL

Esquema 9. Aseguramiento del primero

Utilice una cuerda dinámica EN 89.

Aparato fijo (posición c) colocado en el arnés del

segundo (compruebe la correcta colocación de la

cuerda antes de la utilización): el asegurador sujeta

con una mano el cabo libre y con la otra la cuerda

del primero. Para facilitar el deslizamiento, antes

de tirar de la cuerda del primero es mejor empujar

el cabo libre. Para detener una caída, sujete

firmemente el cabo libre. Para bajar al compañero

el manejo del aparato es similar al descrito en el

esquema 7.

Esquema 10. Aseguramiento del segundo/

autoaseguramiento.

Aparato fijo (posición c) colocado en el anclaje:

el asegurador sujeta con una mano el cabo libre

y con la otra la cuerda del segundo. Recupere

la cuerda regularmente. Para detener una caída,

sujete firmemente el cabo libre. Para bajar al

compañero, el manejo del aparato es similar al

descrito en el esquema 6.

Atención, en caso de error (cuerda colocada

al revés) la leva antierror no funciona en esta

posición.

Esquema 11. Reenvío antirretorno +

polipasto simple

Aparato fijo (posición c) colocado en el anclaje: el

I´D puede ser utilizado como reenvío antirretorno

para tensar una cuerda o elevar una carga.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

ponta livre da corda e com a outra mão a corda do

primeiro da cordada. Para facilitar o deslizamento,

é preferível primeiro empurrar a ponta livre, do

que puxar pela corda do primeiro. Para travar uma

queda, segurar firmemente a ponta livre da corda.

Para fazer descer, a manipulação do aparelho é

similar à descrição no esquema 7.

Esquema 10. Dar segurança ao segunda da

cordada

/ Contra-segurança

Aparelho fixo (posição c) montado na amarração:

com uma mão, quem dá segurança segura a

ponta livre da corda e com a outra mão a corda do

segundo. Recuperar a corda regularmente. Para

travar uma queda, segurar firmemente a ponta

livre da corda. Para fazer descer, a manipulaçãp do

aparelho é similar à descripção do esquema 6.

Atenção, em caso de erro (corda posicionada ao

inverso) a gachete anti-erro não funciona nessa

posição.

Esquema 11. Reenvio anti-retorno +

mouflage simples

Aparelho fixo (posição c) montada na amarração:

o I’D pode ser utilizado como reenvio anti-retorno

para segurar uma corda ou levantar uma carga.

(PT) Aquipamento de segurança / descensor

autoblacante

Nomenclatura das peças

() placa móvel, () cliquet de segurança,

() patim, (4) eixo de abertura, (5) came,

(6) gachete anti-erro, (7) placa fixa, (8) manípulo.

Matérias principais : liga de alumínio (placas), inox

(poleia), aço cromado (gachete).

Controle, pontos a verificar

Verificar antes de qualquer utilização: as placas

fixa e móvel; a came (verificação do testemunho

de desgaste*, ver desenho) e o patin; os

elementos de fecho (cliquet e eixo de abertura) e o

funcionamento das molas da came, do cliquet de

segurança e a gachete anti-erro. Finalizar pelo teste

de funcionamento (ver esquema ).

* Atenção, já que quando a cama da poleia está

gasta até ao testemunho de desgaste, não deve o

I’D ser mais utilizado. Consoante o diâmetro e o

estado da camisa da corda, o descensor pode não

travar o suficiente

Em caso de dúvida, enviar o aparelho para a Petzl

para controle.

Normas de utilização

Este aparelho pode evitar certos erros, mas não

todos. O utilizador deve receber uma formação

adequada e manter-se sempre vigilante. O uso de

luvas é fortemente aconselhado. Não esquecer

fazer sempre um nó na ponta da corda.

Posições do punho

(a) transporte, (b) posicionamento no trabalho,

Esquema 1. Montagem na corda

Fixar o I’D ao harnês (A) (aparelho móvel), ou

a uma amarração (B) (aparelho fixo). Levantar

a placa móvel. Posicionar a corda no sentido

indicado pelos desenhos gravados no aparelho.

O manípulo na posição (c). Girar e fechar a placa

móvel (cliquet de segurança) num mosquetão com

segurança.

Esquema 2. Verificação do funcionamento

Antes de qualquer utilização, para verificar a

montagem da corda e o funcionamento do

aparelho, um teste deve sempre ser efectuado

estando contra-assegurado.

(A). Aparelho móvel : antes de descer, ponha-se

em tensão sobre o aparelho, corda tensionada

(manípulo em posição c). Verificar que o aparelho

bloqueia a corda. Mantendo a ponta livre da corda

numa mão, accione progressivamente o manípulo

e deixe deslizar a corda. Quando se larga o

manípulo, o I’D trava e bloqueia a corda.

Se não bloquear, ou se não conseguimos descer

porque a corda está bloqueada qualquer que seja a

posição do punho, verificar o sentido da instalação

da corda.

Sempre em tensão sobre o aparelho, testar

o funcionamento da blocagem anti-pânico

accionando com força o manípulo para baixo

(posição d): o aparelho trava e depois bloqueia a

corda.

(B). Aparelho fixo (função de dar segurança ou

evacuação): quando se puxa com força a corda do

segundo ou da carga (manípulo em posição c), o

aparelho deve bloquear a corda. Atenção, em caso

de erro (corda posicionada ao inverso) a gachete

anti-erro não funciona.

Com o aparelho em carga, testar o funcionamento

da blocagem anti-pânico puxando ou empurrando

com força o manípulo (posição d): o aparelho trava

e depois bloqueia a corda.

Esquema 3. Descida

Aparelho móvel (posição c) montado no harnês:

a regulação do travamento faz-se apertando mais

ou menos a ponta livre da corda desbloqueando

totalmente a corda com a outra mão a accionar

o manípulo. A blocagem obtém-se largando

simplesmente o manípulo. Situação de pânico:

accionando demais o manípulo (posição d), o

aparelho trava e depois bloqueia a corda. Para

continuar a descida, accionar o manípulo para

cima (posição c)

Atenção, se o I’D é mantido horizontalmente pela

mão, a função de travamento pode ser anulada.

Para um travamento suplementar, passar a ponta

livre da corda num mosquetão.

Atenção este mosquetão de travamento pode

entalar o I’D horizontalmente e comprometer o

travamento da corda.

Esquema 4. Posicionamento no trabalho

Depois de ter parado no lugar que deseja trabalhar,

para travar o aparelho na corda, girar o manípulo

no sentido inverso da posição para descer,

rebaixando-a ao máximo sem forçar (posição b);

este posição varia em função do diâmetro da

corda. Para trabalhar em tensão, o I’D deve estar

nesta posição. Para destravar o sistema, segurar a

ponta livre da corda com uma mão e com a outra

remeter o manípulo à posição de descida.

Esquema 5. Subida ocasional sobre corda

Aparelho móvel (posição c ou d) montado no

harnês.

Os movimentos a efectuar são os seguintes:

- suspender-se no I’D,

- simultaneamente, montar o bloqueador

ASCENSION (B7) e o pé no pedal (o bloqueador

deve estar ligado ao harnês por uma longe),

- içar-se no bloqueador (B7) recuperando a corda

com a outra mão (mantendo sempre a corda

esticada até ao I’D),

- suspender-se no I’D,

- subir o bloqueador (B7) e assim por diante.

Esquema 6. Baixar a partir dum ponto fixo

Aparelho fixo numa amarração: a ponta livre da

corda deve passar num mosquetão de travamento

suplementar. Segurar essa ponta livre e puxar o

manípulo para cima (posição c) para destravar o

aparelho

Esquema 7. Evacuação desde o harnês

Aparelho fixo montado no harnês: para descer

uma pessoa (auto-segurança obrigatória),

instalar-se confortávelmente em oposição e utilizar

um travamento suplementar. A manipulação do

aparelho é similar à descrição do esquema .

Esquema 8. Evacuação excepcional :

descida acompanhada

Aparelho móvel montado no harnês: não deve ser

utilizado senão por socorristas experimentados

nesta prática. Máximo 50 kg, nenhum impacto

ou choque tolerado, travamento suplementar

obrigatório.

Dar segurança

Atenção à segurança de quem dá segurança: ele

deve absolutamente estar contra-assegurado para

evitar todo e qualquer risco de queda.

Quedas lentas e peso pluma: roços repetidos sobre

um largo comprimento de corda podem limitar a

transmissão da força choque sobre o aparelho. O

travamento da corda pode ser retardado.

Esquema 9. Dar segurança ao primeiro da

cordada

Utilizar uma corda dinâmica EN 89.

Aparelho fixo (posição c) montado sobre o

harnês do segundo da corda (testar o correcto

posicionamento da corda antes da utilização):

com uma mão, quem dá segurança segura a

(PT) PORTUGUÊS

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

Schema 9. Beveiliging van de touweerste

Gebruik een dynamisch touw EN 89.

Vast toestel (positie c) op de gordel van de

naklimmer geplaatst (test vóór het gebruik of het

touw juist geplaatst is): met de éne hand houdt de

beveiliger het vrije touweinde en met de andere

hand het touw van de voorklimmer vast. Om het

glijden van het touw te vergemakkelijken, moet

men eerder het vrije touweinde in het apparaat

duwen, dan te trekken aan het touw van de

voorklimmer. Om een val te weerhouden, houdt

men het vrije touweinde strak vast. Om te laten

afdalen, hanteer het toestel zoals beschreven onder

schema 7.

Schema 10. Beveiliging van de naklimmer

tegenbeveiliging

Vast toestel (positie c) op een verankering

geplaatst: met de éne hand houdt de beveiliger het

vrije touweinde en met de andere hand het touw

van de naklimmer. Regelmatig het touw inhalen.

Om een val te weerhouden, houdt men het vrije

touweinde strak vast. Om te laten afdalen, hanteer

het toestel zoals beschreven onder schema 6.

Opgelet, bij een fout (het touw is omgekeerd

geïnstalleerd), zal de anti-vergissing sluitpal niet

functioneren in deze positie !

Schema 11. Anti-retour teruglooppunt +

eenvoudig takelsysteem

Vast toestel (positie c) op een verankering

geplaatst: de I’D kan gebruikt worden als een anti-

retour teruglooppunt om een touw op te spannen

of een last te hijsen.

(NL) Zelfremmend afdaal- en

beveiligingsapparaat

Terminologie van de onderdelen

() mobiel zijstuk, () veiligheidspal, () geleider,

(4) openings-as, (5) kam, (6) anti-vergissing

sluitpal, (7) vast zijstuk, (8) handgreep.

Voornaamste materialen : aluminiumlegering

(zijstukken), inox (katrol), verchroomd staal

(sluitpal).

Check: te controleren punten

Controleer vóór elk gebruik: de vaste en mobiele

zijstukken; de kam (nazicht van de slijtage-

verklikker*, zie afbeelding) en de geleider;

de vergrendelingselementen (veiligheidspal,

openings-as) en de goede werking van de veren

van de kam, van de veiligheidspal en van de anti-

vergissing sluitpal. Sluit af met een werkingstest

(zie schema ).

* Opgelet, wanneer het loopvlak van de kam

versleten is tot aan de slijtgage-verklikker, gebruik

dan de I’D niet meer. Naargelang de diameter en

de toestand van de touwmantel, kan het zijn dat

het afdaalapparaat niet meer voldoende afremt.

Bij twijfel, het toestel terugsturen naar PETZL ter

controle.

Gebruiksvoorschriften

Dit toestel kan bepaalde - maar niet alle -

vergissingen uitsluiten. De gebruiker moet een

aangepaste vorming krijgen en steeds waakzaam

blijven. Het gebruik van handschoenen is

aangeraden. Vergeet niet een knoop te leggen op

het einde van het touw.

Posities van de handgreep

(a) transport, (b) werkpositionering, (c) afdaling en

beveiliging, (d) antipaniek-stop.

Schema 1. Installatie van het touw

Bevestig de I’D ofwel aan de gordel (A) (mobiel

toestel), ofwel aan een verankering (B) (vast

toestel). Open het mobiele zijstuk door het weg te

draaien. Plaats het touw in de richting aangegeven

door de merktekens die in het toestel gegraveerd

zijn. De handgreep is in positie (c). Sluit het

mobiele zijstuk (met de veiligheidspal) met behulp

van een vergrendelbare karabiner.

Schema 2. Check de goede werking

Een test moet steeds worden uitgevoerd nadat

men een extra beveiliging heeft aangebracht, om

de juiste touwinleg en de werking van het toestel te

controleren.

(A). Mobiel toestel : alvorens af te dalen, plaatst

men zich onder spanning op het toestel, het touw

strak gespannen (handgreep in positie c). Check

of het toestel het touw blokkeert. Terwijl men het

vrije touweinde vasthoudt met één hand, trekt

men geleidelijk aan de handgreep zodat het touw

kan doorglijden. Als men de handgreep lost, zal

de I’D het touw afremmen en dan blokkeren.

Als dit niet gebeurt of als men niet kan afdalen

omdat het touw geblokkeerd is, wat men ook

doet met de handgreep, dan werd het touw fout

ingelegd. Kontroleer de richting waarin het touw

geïnstalleerd werd.

Nog altijd onder spanning op het toestel, test men

de goede werking van de antiepaniek-functie door

krachtig aan de handgreep te trekken (positie d):

het toestel remt en blokkeert dan het touw.

(B). Vast toestel (beveiligings- of evacuatie-

functie): wanneer men krachtig aan het touw van

de naklimmer of van de last trekt (handgreep in

positie c), moet het toestel het touw blokkeren.

Opgelet, bij een fout (het touw is omgekeerd

geïnstalleerd), zal de anti-vergissing sluitpal niet

functioneren !

Als het toestel onder belasting is, kan je de werking

van de antipaniek functie testen door krachtig te

duwen of te trekken aan de handgreep (positie d):

het toestel remt en blokkeert dan het touw.

Schema 3. Afdaling

Mobiel toestel (positie c) op de gordel bevestigd:

het regelen van de rem-intensiteit gebeurt door

het meer of minder strak aanspannen van het

vrije touweinde terwijl men het touw vrijgeeft met

de andere hand door middel van de handgreep.

Het touw wordt eenvoudig geblokkeerd door het

loslaten van de handgreep. Panieksituatie: als men

te hard aan de handgreep trekt (positie d), dan

remt en vervolgens blokkeert het toestel het touw.

Om de afdaling te vervolgen, draai de handgreep

eerst naar boven (positie c).

Opgelet, als men de I’D in een horizontale positie

vasthoudt, kan dit de remfunctie opheffen.

Voor een bijkomende remming, haal het vrije

touweinde door een karabiner. Let op dat deze

karabiner de I’D niet horizontaal vastklemt, wat de

afremming van het touw in gevaar brengt.

Schema 4. Werkpositionering

Als men tot de gewenste hoogte is afgedaald, en

het toestel op het touw wil vergrendelen, duwt men

de handgreep in de tegenovergestelde houding

dan die van de afdaalpositie, en drukt haar zover

mogelijk neer, zonder te forceren (positie b); deze

positie varieert afhankelijk van de touwdiameter.

Om te werken onder spanning, moet de I’D in deze

positie staan. Om het system te ontgrendelen,

neem je het vrije touweinde in één hand en met de

andere breng je de handgreep in de afdaal positie.

Schema 5. Tijdelijke opklim op het touw

Vast toestel (positie c of d) op de gordel bevestigd.

Als volgt uit te voeren bewegingen:

- zich aan de I’D laten hangen,

- gelijktijdig de ASCENSION (B7) touwklem

hogerop brengen, samen met de voet die in de

pedaal zit (de touwklem moet verbonden zijn met

de gordel door middel van een leeflijn),

- zich optrekken aan de touwklem (B7) terwijl

men met de andere hand het touw inneemt (nooit

touw los laten hangen),

- zich opnieuw aan de I’D laten hangen,

- de touwklem (B7) hogerop plaatsen enz...

Schema 6. Laten dalen vanaf een vast punt

Vast toestel op een verankering geplaatst: het vrije

touweinde moet door een karabiner lopen voor een

bijkomende remming. Hou het vrije touweinde vast

en duw de handgreep naar boven (positie c) om

het toestel te ontgrendelen.

Schema 7. Evacuatie op de gordel

Vast toestel op de gordel geplaatst: om een

persoon te laten afdalen (verplichte zelfbeveiliging),

zoek een goede steun en gebruik een bijkomende

remming. Gelijkaardige hantering van het toestel

als beschreven onder schema .

Schema 8. Uitzonderlijke evacuatie:

begeleidde afdaling

Vast toestel op de gordel geplaatst: dit mag enkel

toegepast worden door redders die bedreven zijn

in deze techniek. Maximum 50 kg, verdraagt geen

schokken, verplichte bijkomende afremming.

Beveiliging

Let op de veiligheid van de beveiliger: hij moet

absoluut worden tegenbeveiligd om elk valrisico te

vermijden.

Trage vallen en lichtgewicht: herhaalde wrijvingen

over een grote touwlengte kunnen de overdracht

van de valimpact naar het toestel beperken. Dit kan

de remming van het touw vertragen.

(NL) NEDERLANDS

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

i den fria repänden. För att sänka, använd

firningsbromsen i enlighet med instruktionerna i

diagram 7.

Varning, om repet trätts på fel sätt fungerar inte

säkerhetskammen på I’D i detta läge.

Diagram 11. Automatiskt låsande hissystem

Firningsbromsen är fäst vid fästpunkten (läge c):

I’D kan användas som autolåsande brytblock för

att spänna ett rep eller lyfta en tyngd.

(SE) Självbromsande repbroms

Delar

() rörlig sidodel, () säkerhetshake,

() friktionsplast, (4) axel till sidoplåt, (5) kam,

(6) säkerhetskam, (7) fixerad sidodel, (8) handtag.

Huvudsakliga material: aluminumlegering

(sidodelar), rostfritt stål (kam), krompläterat stål

(säkerhetskam).

Punkter att kontrollera

Kontrollera före varje användningstillfälle: fixerade

och rörliga sidodelar, kammen (kontrollera

slitageindikatorn*- se bild) och friktionsplasten,

låskomponenterna (säkerhetshake, axel till

sidoplåt), och funktionen hos fjädrarna i

kam, säkerhetshake och säkerhetskam. Utför

funktionstestet (se diagram ).

* Varning, när spåren i kammen slits ända in till

slitageindikatorn, kassera din I’D. Beroende på

repdiameter och mantelns tillstånd finns risk för att

bromskraften inte är tillräckligt stor.

Om du är tveksam, returnera I’D till PETZL för

kontroll.

Användarinstruktioner

Detta firningsverktyg kan förebygga en del

misstag, men inte alla. Användaren måste lära sig

använda verktyget korrekt och alltid vara alert.

Bruk av handskar rekommenderas starkt.

Gör alltid en knut i änden av repet.

Handtagets lägen

(a) transport, (b) arbetsläge, (c) firning,

(d) paniklåsning.

Diagram 1. Installering av repet

Fäst I’D antingen vid selen (A) (verktyget rörligt),

eller vid säkringen (B) (verktyget fixerat). Öppna

den rörliga sidodelen. Trä i repet i enlighet med

markeringarna på I’D. Handtaget måste vara i

läge (c).

Stäng den rörliga sidodelen (säkerhetshake) på en

låst karbin.

Diagram 2. Funktionskontroll

Kontrollera att repet är korrekt trätt och att I’D

fungerar korrekt innan varje användningstillfälle

genom att utföra ett självfirningstest.

(A) Rörlig: innan firning, tyng I’D med kroppsvikten

med sträckt rep och handtaget i läge c. Kontrollera

att bromsen låser fast om repet. Håll den fria

repänden i ena handen och dra i handtaget med

den andra i omgångar, och låt repet löpa. När

man släpper handtaget låser I’D, och låser fast

om repet. Om så inte sker, eller om firning inte är

möjligt p.g.a att I’D inte låses upp trots att man

trycker in handtaget, kontrollera att repet är korrekt

iträtt. Låt kroppsvikten tynga I’D och kontrollera

paniklåsningen genom att dra hårt i handtaget

(läge d): nu låser bromsen om repet.

(B) Fixerad (för säkring eller räddning): när repet

från andremannen eller lasten är mycket spänt

(handtaget i läge c), måste bromsen låsa fast om

repet. Varning, om ett fel uppstår (repet iträtt fel)

fungerar inte säkerhetskammen. Testa paniklåsets

funktion genom att hänga tyngd i bromsen och

trycka hårt på handtaget (läge d): I’D bromsar, och

låser fast om repet.

Diagram 3. Nedstigning

Rörlig broms (läge c), fastsatt på selen:

bromskontrollen regleras genom att hålla hårdare

eller lösare om den fria repänden, och repet

frigörs genom att man drar i handtaget med andra

handen. Repet låses när man släpper handtaget.

I en paniksituation: om man trycker för hårt på

handtaget (läge d) bromsar I’D, och låser fast

vid repet. För att fortsätta nedstigningen, flytta

handtaget uppåt (läge c).

Varning, om I’D hålls horisontellt i handen kan

bromsfunktionen upphöra att fungera.

För extra bromsverkan, trä den fria repänden

genom en karbin.

Varning, denna extra friktionskarbin kan låsa

fast I’D i horisontalläge vilket kan leda till att

bromsfunktionen upphör att fungera.

Diagram 4. Arbetspositionering

När du har stannat i önskad höjd, gör så här för

att låsa fast bromsen vid repet: skjut handtaget

åt motsatt håll mot vid nedstigningen, och skjut

därefter ner det, utan att använda våld (läge b).

Läget varierar utifrån repets diameter. För

arbetspositionering med båda händerna fria måste

I’D vara i detta läge. För att låsa upp systemet,

håll den fria repänden i ena handen, och för åter

handtaget till nedstigningsläget.

Diagram 5. Repklättring

Rörlig broms (läge c eller d), fäst på selen. Gör så

här:

- häng i I’D,

- skjut upp repklämman ASCENSION (B7) på

repet, och lyft foten i fotsteget (repklämman måste

fästas i selen med repsnöre).

- stå upp i fotsteget som är fäst vid repklämman

(B7) och dra det slaka repet genom bromsen (låt

inte repet bli slakt),

- häng än en gång i I’D,

- flytta upp repklämman (B7) igen, o.s.v.

Diagram 6. Nersänkning från en fast

fästpunkt

I’D är förankrad vid fästpunkten: den fria repänden

måste passera genom en karbin för extra

bromseffekt. Håll den fria änden och för handtaget

uppåt för att låsa upp bromsen (läge c).

Diagram 7. Nersänkning från selen

Bromsen är fäst vid selen. För att sänka ner en

person, fäst dig vid en bra säkringspunkt och

håll dig fast i en stabil ställning och använd extra

bromsanordning. Använd därefter bromsen på

liknande sätt som visas i .

Diagram 8. Evakuering undantagsfall:

accompanied descent

Rörlig broms, fäst vid selen. Får endast utföras

av personer som utbildats i denna teknik. Max

50 kg, chockbelastning ej tillåtet, måste användas

tillsammans med extra bromssystem.

Säkring

Kontrollera att den som säkrar sitter fast ordentligt;

han/hon måste kunna säkra utan risk för fall.

”Långsamma fall” och lätta klättrare: många

mellansäkringar eller anläggningspunkter

på långt rep kan minska transmissionen av

chockbelastningen till firningsbromsen. Detta kan

leda till att inbromsningen försenas.

Diagram 9. Säkra förstemannen

Använd ett EN 89-certifierat dynamiskt rep.

Firningsbromsen är fäst (läge c) vid andremannens

sele (kontrollera att repet är korrekt trätt före

användning): den som säkraren håller den fria

repänden med ena handen, och förstemannens rep

i den andra. För att repet ska kunna löpa friare är

det viktigt att mata in den fria repänden snarare än

att dra igenom det från förstemannens sida. För att

avbryta ett fall, dra kraftigt i den fria repänden. För

att sänka, använd firningsbromsen i enlighet med

instruktionerna i diagram 7.

Diagram 10. Säkring av andremannen

Firningsbromsen är fäst (läge c) vid fästpunkten:

säkraren håller den fria repänden i ena handen,

och andremannens rep i den andra. Ta in repet

kontinuerligt. För att avbryta ett fall, dra kraftigt

(SE) SVENSKA

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

Kuva 10. Alapuolelta nousevan kiipeilijän

varmistaminen/itsevarmistaminen

Laite on kiinnitettynä (asento c) ankkuripisteeseen:

varmistaja pitää toisella kädellä kiinni köyden

vapaasta päästä ja toisella kiipeilijältä tulevasta. Älä

päästä köyteen syntymään löysää. Pysäyttääksesi

putoamisen vedä voimakkaasti köyden vapaasta

päästä. Laskeaksesi kiipeilijän alas, toimi kuvan 6.

osoittamalla tavalla.

Varoitus, mikäli köysi on asetettu väärinpäin,

virhekäytön estosalpa ei toimi I´D.n ollessa tässä

asennossa.

Kuva 11. Lukkiutuva nostopiste+

yksinkertainen taljamekanismi

Laite on kytketty (asento c) ankkuripisteeseen:

Laitetta voidaan käyttää myös lukitsemaan

kiristettävää köyttä tai kuorman nostamiseen.

(FI) Itselukkiutuva varmistus ja

laskeutumislaite

Osaluettelo

() avattava sivulevy. () kiinnityksen

turvasalpa. () kitkareuna. (4) sivulevyn akseli,

(5) epäkeskojarru. (6) virhekäytön estosalpa.

(7) kiinteä sivulevy, (8) kahva.

Pääasialliset materiaalit: alumiini (sivulevyt),

ruostumaton teräs (epäkeskojarru), kromattu teräs

(virhekäytön estosalpa).

Tarkastuskohteet

Tarkista ennen jokaista käyttökertaa: kiinteä

ja avautuva sivulevy; epäkeskojarru (tarkista

kulumistunnistin*- katso kuva) ja kitkareuna;

lukitusosat (virhekäytön estosalpa, sivulevyn

akseli), epäkeskojarrun jousien toiminta, turvasalpa

ja virhekäytön estosalpa. Suorita lopuksi toiminnan

tarkistu (katso kuva ).

* Varoitus, kun epäkeskojarrun ura on kulunut

kulumistunnisteeseen asti, lopeta I´D:n käyttö.

Riippuen köyden läpimitasta ja manttelin

kuluneisuudesta, laskeutumislaitteen jarrutusteho

voi olla riittämätön.

Jos epäilet, palauta laite PETZL:ille tarkistettavaksi.

Käyttöohjeet

Tämä laite voi auttaa välttämään osan

käyttövirheistä mutta ei kaikkia. Käyttäjän tulee

saada asianmukainen koulutus ja olla valppaana.

Käsineiden käyttöä suositellaan. Sido aina solmu

köyden päähän.

Kahvan asennot

(a) kuljetus, (b) työasemointi, (c) laskeutuminen ja

varmistaminen, (d) paniikkilukitus.

kuva 1. Köyden asettaminen

Kiinnitä I´D joko valjaisiin (A) (laite liikkuu),

tai ankkuripisteeseen (B) (laite on kiinteästi

asennettu). Avaa liikkuva sivulevy. Aseta köysi

laitteessa olevan kaiverruksen mukaisesti.

Kahvan tulee olla asennossa (c). Sulje avautuva

sivulevy (kiinnityksen turvasalpa) lukittuun

sulkurenkaaseen.

Kuva 2. Toiminnan tarkistus

Ennen joka käyttöä tarkista köyden oikea asetus ja

laitteen toiminta. Tarkistus suoritetaan aina itseään

varmistaen.

(A) Laite liikkuu: ennen laskeutumista, siirrä

kehon paino laitteen varaan, köysi kireällä (kahva

asennossa c). Tarkista että laite lukkiutuu köyteen.

Pidä kädellä kiinni köyden vapaasta päästä ja

vedä voimistuvasti kahvasta toisella. Anna köyden

liukua laitteen läpi. Kun kahvasta päästetään

irti I´D jarruttaa ja lukkiutuu köyteen. Jos I´D ei

lukkiudu tai laskeutuminen ei ole mahdollista

koska laite on lukkiutunut riippumatta kahvan

asennosta, tarkista että köysi on oikein asetettu.

Kehon painoa edelleen hyväksikäyttäen, tarkista

paniikkilukituksen toiminta vetämällä kahvasta

voimakkaasti (asento d):laite jarruttaa ja lukkiutuu

köyteen.

(B) Laite kiinteästi asennettuna (varmistaminen

ja evakuointi):kun varmistettavalta tai kuormalta

tulevaa köyttä vedetään voimakkaasti (kahva

asennossa c) tulee laitteen lukkiutua köyteen.

Varoitus, virhekäyttötapauksessa (köysi asetettu

väärinpäin) virhekäytön estosalpa ei toimi. Laite

kuormitettuna tarkasta paniikkilukituksen toiminta

työntämällä kahvasta voimakkaasti (asento d): laite

jarruttaa ja lukkiutuu köyteen.

Kuva 3. Laskeutuminen

Laite liikkuu (asento c), valjaisiin kiinnitettynä:

jarrutusvoimaa säädellään pitämällä köyden

vapaasta päästä kiinni tiukemmin tai höllemmin,

samanaikaisesti köysi vapautetaan vetämällä

kahvasta toisella kädellä. Lukkiutuminen

saavutetaan yksinkertaisesti päästämällä kahvasta

irti. Paniikkitilanteessa: jos kahvaa vedetään liikaa

(asento d) laite jarruttaa ja lukkiutuu köyteen.

Jatkaaksesi laskeutumista , käännä kahvaa ylöspäin

(asento c).

Varoitus, mikäli laitetta pidetään käsin

vaakasuorassa asennossa, se ei jarruta.

Lisätäksesi jarrukitkaa, työnnä köyden vapaa pää

sulkurenkaan läpi.

Varoitus, tämä sulkurengas voi lukita I´D:n

vaakasuoraan asentoon ja saattaa sen tilaan jossa

se ei jarruta.

Kuva 4. Työasemointi

Kun olet pysähtynyt halutulle tasolle, lukitse

laite köyteen kääntämällä kahva päinvastaiseen

asentoon kuin laskeuduttaessa, vedä kahva alas

voimaa käyttämättä niin pitkälle kuin mahdollista

(asento b); kahvan asento vaihtelee köyden

paksuuden mukaan. Työasemoinnissa (molemmat

kädet irti köydestä), I’D on lukittava näin.

Vapauttaaksesi järjestelmä, pidä köyden vapaasta

päästä kiinni toisella kädellä ja palauta laitteen

kahva laskeutumisasentoon toisella.

Kuva 5. Satunnainen köyttä pitkin

kiipeäminen

Laite liikkuu (asento c tai d), kiinnitettynä

valjaaseen. Tarvittava toimenpiteet ovat:

- roiku laitteen varassa,

- samanaikaisesti siirrä ylöspäin nousukahvaa

ASCENSION (B7) ja jalkaa jalkalenkissä

(nousukahvan tulee olla liitettynä valjaisiin

nauhalenkillä).

- seiso nousukahvaan liitetyssä jalkalenkissä

samalla vetäen löysää köyttä I´D:n läpi (älä päästä

köyttä löysäksi).

- roiku jälleen I´D:n varassa,

- siirrä nousukahvaa jälleen ylöspäin jne.

Kuva 6. Alaslaskeminen kiinteästä

ankkuripisteestä

Laite on kiinnitetty ankkuripisteeseen: köyden

vapaan pään tulee kulkea ylimääräisen

sulkurenkaan läpi jotta tarvittava lisäjarrutus

saavutetaan. Pidä vapaasta päästä kiinni ja työnnä

kahvaa ylöspäin (asento c) vapauttaaksesi laite.

Kuva 7. Alaslaskeminen valjaista

Laite on kiinnitetty valjaisiin. Ankkuroi ensin itsesi.

Ota tukeva asento ja käytä lisäjarrutusta. Laitetta

käytetään tämän jälkeen kuten kuvassa . on

esitetty.

Kuva8. Evakuointi poikkeusoloissa:

laskeutuminen saattaen

Laite liikkuu, kiinnitettynä valjaisiin: tätä tekniikkaa

saavat käyttää vain siihen erityisesti koulutetut

pelastajat. Maksimikuorma 50 kg, Minkäänlaisia

iskukuormituksia ei sallita, käytettävä lisäjarrutusj

ärjestelmää.

Varmistaminen

Varmistajan on huolehdittava että on varmistanut

myös itsensä putoamisen varalta. Hitaat

putoamiset ja kevyet kiipeilijät: Useat kitkapisteet

köyden matkalla voivat vähentää putoamisesta

aiheutuvan iskun välittymistä laitteelle. Tämä voi

hidastaa jarrutoimintoa.

Kuva 9. johtavan kiipeilijän varmistaminen

käytä dynaamista köyttä EN 89. Laite on

kiinnitettynä (asennossa c) varmistajan valjaisiin

(tarkasta että köysi on oikeipäin asetettu):

varmistaja pitää toisella kädellä kiinni vapaasta

päästä ja toisella kiipeilijälle menevästä. Köyden

kulun helpottamiseksi on tärkeämpää syöttää

köyttä laitteeseen kuin vetää sitä ulos kiipeäjän

puolelta. . Pysäyttääksesi putoamisen vedä tiukasti

köyden vapaasta päästä. Laskeaksesi kiipeilijän

alas, toimi kuten kuvassa 7. on esitetty.

(FI) SUOMI

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

Figur 9 Sikring av førstemann

Bruk et dynamisk tau (EN 89).

Fest bremsen (posisjon c) på andremanns/

sikrerens sele (Sjekk at tauet er riktig innstallert

før bruk): Sikreren holder den frie tauenden med

den ene hånda, og med den andre holder han

førstemanns tau. Hvis man skyver mer (hjelper

tauet inn i bremsen) på den frie tauenden enn man

drar i førstemanns tau, er det lettere å gi ut tau.

For å stanse et fall må man holde den frie tauenden

godt fast. Ved nedfiring av personen håndteres

produktet som vist i figur 7.

Figur 10 Sikring av andremann/ekstra sikring

Fest produktet (posisjon c) i forankringen: Sikreren

holder den frie tauenden med den ene hånda, og

med den andre holder han andremanns tau. Trekk

inn tau regelmessig. For å stanse et fall holder man

den frie tauenden godt fast. For nedfiring håndteres

produktet på samme måte som vist i figur 6.

Viktig! Hvis det blir gjort feil (hvis tauet er lagt i feil

vei), virker ikke produktets feilkoplingssperre når

produktet er installert denne veien (opp-ned).

Figur 11 Taljesystem + enkel heising

Fest produktet (posisjon c) i forankringen.

I’D-en kan sammen med tauklemme og trinse

brukes for for å stramme opp et tau eller til heising

av last.

(NO) Selvlåsende nedfirings- og

sikringsbrems

Liste over deler

() bevegelig sideplate, () låssplint,

() friksjonselement, (4) sideplate/dekselbolt,

(5) låskam, (6) feilkoplingssperre, (7) sideplate,

(8) håndtak.

Hovedmaterialer: Aluminiumslegering (sideplater),

rustfritt stål (talje), forkrommet stål (låskam).

Kontrollpunkter

Sjekk alltid før bruk: Sideplater og bevegelige

sideplater, låskammen (sjekk slitasjemerket*, se

tegning) og friksjonselementet.

Sjekk låseelementene (låssplint, sideplatebolt) og

kontroller at låskammens fjærer, låssplinten og

feilkoplingssperren fungerer som de skal. Avslutt

med funksjonstest for å teste at alt fungerer (se

figur ).

* Viktig! Når låskammens hals er slitt helt ned

til slitasjemerket må I’D-en ikke lenger brukes.

Avhengig av tauets diameter og strømpens

tilstand, kan det hende at nedfiringsbremsen ikke

lenger bremser tilstrekkelig.

Lever utstyret til PETZL for kontroll dersom du er

i tvil.

Instruksjoner for bruk

Med dette produktet kan du unngå visse feil, men

ikke alle. Brukeren må få tilpasset opplæring, og

må hele tiden være varsom og oppmerksom. Vi

anbefaler på det sterkeste at det brukes hansker.

Glem ikke å lage knute i enden av tauet.

Håndtakets posisjoner

(a) transport, (b) arbeidsposisjonering,

Figur 1 Innstallasjon av tauet

Fest I’D-en enten i selen (A) (bevegelig brems)

eller i forankringen (B) (fastinnstallert brems).

Åpne opp den bevegelige sideplaten. Plasser tauet

den veien de inngraverte merkene på produktet

viser. Håndtaket må være i riktig posisjon (c). Lukk

igjen den bevegelige sideplaten (låssplinten) på en

låst karabin.

Figur 2 Slik sjekker du at alt virker som det

skal

Hver gang du skal bruke produktet må du

kontrollere at tauet ligger riktig og at alt fungerer

som det skal. Slike tester må alltid utføres mens du

har ekstra personlig sikring.

(A). Bevegelig brems: overfør kroppsvekten til

tauet før nedfiringen. Tauet skal være stramt

(håndtaket i posisjon c). Kontroller at bremsen

låser på tauet. Dra gradvis sterkere i håndtaket

og la tauet gli, mens du holder den frie tauenden

med én hånd. Når man slipper håndtaket vil I’D-en

bremse og blokkere på tauet. Hvis tauet ikke

blokkeres, eller hvis det ikke er mulig å fire seg ned

fordi tauet er blokkert, uansett hvordan håndtaket

står, sjekk at tauet er satt i riktig vei.

Mens du fortsatt belaster produktet, test at

antipanikkblokkeringen virker ved å dra hardt i

håndtaket (posisjon d): Produktet bremser og

blokkerer tauet.

(B). Fastinnstallert brems (evakuering- eller

sikringsfunksjon): Når man drar hardt i

andremanns tau eller i belastningstauet (håndtaket

i posisjon c), skal tauet låses/bli blokkert.

Viktig! Hvis tauet er innstallert feil vei, virker ikke

feilkoplingssperren når produktet er installert

denne veien (opp-ned).

Test at antipanikkblokkeringen virker som den skal

ved å skyve eller dra hardt i håndtaket (posisjon d)

mens det fortsatt er belastning i tauet. Produktet

skal da bremse og blokkere tauet.

Figur 3 Nedfiring

Bevegelig brems (posisjon c) plassert på selen:

Du regulerer bremsingen ved å stramme den frie

tauenden mer eller mindre mens du løsner tauet

med den andre hånden ved hjelp av håndtaket.

Blokkeringen skjer ganske enkelt ved å slippe opp

håndtaket.

Panikksituasjon: Hvis du drar for hardt i håndtaket

(posisjon d), vil produktet bremse og blokkere

tauet. For å fortsette nedfiringen trekker du

håndtaket oppover igjen (posisjon c).

Viktig! Dersom du holder I’D-en horisontalt med

hånden kan bremseeffekten forsvinne helt.

For tilleggsbrems/friksjon føres den frie tauenden

gjennom en karabin på undersiden.

Pass på! Bremsekarabinen kan gjøre at I’D-en

kommer i horisontal stilling og dermed hindre

bremsingen av tauet.

Figur 4 Arbeidsposisjonering

For å låse produktet på tauet etter å ha stoppet på

ønsket sted, vrir du håndtaket i motsatt retning av

nedfiringsposisjonen og drar det så langt ned som

mulig uten å bruke makt (posisjon b). Håndtakets

posisjon vil variere med tauets diameter. For

arbeid på stramt tau, hvor man må slippe tauet

med begge hendene, må I’D-en være i denne

posisjonen. For å låse opp systemet igjen tar

du tak i den frie tauenden med den ene hånda.

Med den andre setter du håndtaket tilbake igjen i

nedfiringsposisjon.

Figur 5 Oppstigning på tauet

Bevegelig brems (posisjon c eller d) plassert i

selen:

Følgende må utføres:

- heng med kroppsvekt i I’D-en,

- løft ASCENSION (B7) tauklemma og foten som

er i fotløkka samtidig (tauklemma må være koplet

til selen med en forbindelsesline),

- reis deg opp på tauklemma (B7) mens du

trekker inn tauslakk med den frie tauenden, ved

hjelp av den andre hånda (unngå slakt tau),

- heng på nytt i I’D-en,

- flytt tauklemma (B7) oppover på nytt langs

tauet, og fortsett videre på samme måte.

Figur 6 Andres nedfiring fra et fast punkt

Fest bremsen i forankringen. Den frie tauenden

skal gå gjennom en karabin for å gi tilleggsfriksjon.

Hold den frie tauenden og skyv håndtaket

oppover (posisjon c) for å frigjøre tauet og starte

nedfiringen.

Figur 7 Redning direkte fra sele

Fest bremsen på selen. Sørg for å ha

selvforankring/selv være festet til en forankring.

For å fire ned en person må man bruke

tilleggsbrems for den frie tauenden for ekstra

friksjon. Produktet håndteres som vist i figur .

Figur 8 Spesiell redning, nedfiring med en

annen person

Fest bremsen på selen. Denne metoden må kun

brukes av redningsfolk som er trent i denne typen

redning. Maksimal belastning er 50 kg. Tåler

ikke sjokkbelastning. Det er obligatorisk med

tilleggsbrems for den frie tauenden for ekstra

friksjon

Sikring

Vær oppmerksom på sikkerheten til den som

sikrer: Sikreren må absolutt være selvforankret for

å unngå fall.

Sakte fall og lette personer: Et langt tau som

blir utsatt for gjentatte drag over kanter kan få

begrensede evner til å overføre fangrykket til

produktet. Det kan føre til at tauet bremses saktere.

(NO) NORSK

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(RU) РУССКИЙ

Самостопорящееся устройство для

страховки и спуска

Составные части

(1) подвижная щёчка, (2) предохраняющая

защёлка, (3) фрикционная направляющая,

(4) штифт, (5) эксцентрик, (6) стопор -

защита от ошибки, (7) неподвижная щёчка,

(8) рукоятка.

Основные материалы: алюминиевый сплав

(щёчки), нержавеющая сталь (эксцентрик),

хромированная сталь (стопор - защита от

ошибки).

Проверка изделия перед эксплуатацией

Перед началом использования изделия,

каждый раз необходимо проверить: состояние

щёчек; эксцентрика (проверьте индикатор

истирания*- см. рисунок) и фрикционную

направляющую; запирающие детали

(предохраняющую защёлку, штифт), работу

пружин кулачка, предохраняющей защёлки

и стопора. В конце процедуры проверки

необходимо выполнить рабочую проверку

изделия (см. рисунок 2).

* Внимание, когда желоб эксцентрика

изнашевается настолько, что достигнет

предела отмеченного индикатором износа,

немедленно прекратите использование I’D.

Диаметр используемой верёвки и состояние

оплётки у верёвки существенно влияют на

тормозящие характеристики спускового

устройства.

В случае появления сомнений в качестве

изделия, отправьте его на PETZL для

проверки.

Инструкция по эксплуатации

Это спусковое устройство может

предотвратить некоторые последствия ошибок

пользователя, но не абсолютно все. Поэтому

мы настоятельно рекомендуем пользователю

пройти соответствующее обучение и

оставаться предельно внимательным во время

работы с устройством. Используйте защитные

перчатки.

Всегда завязывайте узел на свободном конце

рабочей верёвки.

Положения рукоятки

(a) хранение и транспортировка, (b) рабочее

положение, (c) спуск или страховка,

(d) паническая остановка.

Рисунок 1. Заправка верёвки

Прикрепите устройство I’D к страховочной

системе (A) (самостоятельный спуск),

или присоедините его к крюку (станции

страховки) - устройство зафиксировано (B).

Откройте подвижную щёчку. Заправьте

верёвку, следуя указаниям пиктограмм,

расположенных на самом устройстве.

Рукоятка должна находиться в положении (c).

Закройте подвижную щёчку так, чтобы

сработала предохраняющая защёлка, закройте

муфту карабина.

Рисунок 2. Эксплуатационное

тестирование

Перед каждым применением необходимо

убедиться в том, что верёвка правильно

заправлена в устройство, и провести тест на

автоматическую остановку устройства.

(A) Самостоятельный спуск : перед спуском

переместите вес тела, нагрузив устройство

и верёвку (рукоятка в положении c).

Убедитесь, что устройство не перемещается

по верёвке под весом Вашего тела. Возьмите

свободный конец верёвки в одну руку, другой

плавно потяните рукоятку вниз, пропуская

верёвку через устройство. Если прекратить

воздействие на рукоятку, устройство

остановится. Если пользователь не может

начать спуск по причине того, что устройство

не реагирует на изменения положений

управляющей рукоятки, проверьте, правильно

ли заправлена верёвка. Продолжая нагружать

устройство, проверьте работу панической

остановки. Для этого необходимо резким

движением перевести рукоятку в положение d,

движение должно прекратиться, устройство

заблокировано.

(B) Фиксированное положение устройства

(используется для страховки и эвакуации):

если нагрузка на конец верёвки, к которому

пристрахован второй человек или прикреплён

груз, превысит некоторый предел (рукоятка

в положении c), устройство заблокируется.

При равномерном медленном протравливании

верёвки через устройство, верёвка не

схватывается.

Внимание, в случае неправильной заправки

верёвки в закреплённое устройство, система

защиты от ошибки не сработает. Также

необходимо проверить работу панической

блокировки устройства (система «антипаник»)

и в момент, когда оно находится под

нагрузкой. Для этого необходимо резким

движением перевести рукоятку в положение d,

после чего груз должен остановиться.

Рисунок 3. Самостоятельный спуск

Устройство прикреплено к страховочной

системе пользователя, управляющая

рукоятка - в положении c: контроль за

скоростью спуска осуществляется рукой ,

которая держит свободный конец верёвки,

отпуская или придерживая его, в то время

как другой рукой пользователь снимает

блокировку, надавив на управляющую

рукоятку. Чтобы остановиться, достаточно

лишь отпустить рукоятку. В состоянии

паники большинство пользователей наоборот,

стремятся сильнее нажать на рукоятку

(положении d), но и в этом случае эксцентрик

зажмёт верёвку и спуск будет остановлен.

Для продолжения спуска необходимо вернуть

рукоятку в положение c.

Для увеличения трения вщелкните свободный

конец верёвки в дополнительный карабин.

Внимание, применение такого карабина

увеличивает промежуток времени, в течении

которого срабатывает механизм торможения.

Рисунок 4. Зависание

После остановки в нужном месте необходимо

заблокировать устройство с максимальной

надёжностью. Для этого переведите рукоятку

в положение b (до упора, но без усилий).

Чтобы продолжить движение, необходимо

взять в одну руку свободный конец верёвки,

другой рукой перевести рукоятку в положение

для спуска.

Рисунок 5. Подъём

Для подъёма необходимо выполнить

следующие операции:

- зависните на I’D, рукоятка должна

находиться в положении c или d.

- Переместите зажим ASCENSION (B17) вверх

по верёвке, одновременно поднимая ногу,

вставленную в стремя (стремя присоединено к

зажиму, зажим пристёгнут самостраховкой к

страховочной системе).

- встаньте в стремени, одновременно

вытягивая ослабленную верёвку через I’D за

свободный конец,

- снова нагрузите I’D,

- переместите зажим (B17) вверх по верёвке

и т.д.

Рисунок 6. Спуск через закреплённое

устройство

Устройство закреплено на станции: свободный

конец верёвки необходимо пропустить через

карабин для увеличения трения. Придерживая

свободный конец рукой, переведите рукоятку

в положение c и нажмите на неё.

Рисунок 7. Несамостоятельный спуск

Устройство прикреплено к страховочной

системе пользователя, который сам не

спускается. В этом случае Вам необходимо

встать на самостраховку, затем закрепиться

в устойчивом положении. Спусковое

устройство использовать так же, как показано

на рисунке 3.

Рисунок 8. Эвакуация пострадавшего

(только в исключительных

обстоятельствах)

Такая эвакуация может осуществляться только

специально подготовленным человеком.

При этом максимальный вес двух человек

не должен превышать 250 кг, динамические

нагрузки не допускаются, должны

использоваться дополнительные тормозные

системы.

Страховка

Обратите особое внимание на безопасность

страхующего.

Маленькая скорость падения, небольшой вес

страхуемого, многочисленные точки трения

верёвки о рельеф уменьшают величину рывка,

которая передается на спусковое устройство,

что может замедлить схватывание верёвки.

Рисунок 9. Страховка первого в связке

Используйте динамическую веревку по

EN 892. Устройство (поз. C) крепится на

поясе второго в связке (просьба проверить,

правильно ли вставлена веревка):

Страхующий одной рукой держит свободный

конец веревки, а другой - веревку, идущую к

первому. Чтобы веревка шла легче, прежде

чем вытягивать веревку, идущую к первому,

нужно подтолкнуть в устройство свободный

конец веревки.

Для удержания рывка нужно сильно натянуть

свободный конец веревки. Для спуска

устройство нужно подвесить так, как показано

на рис.7.

Рисунок 10. Страховка второго в связке

Устройство крепится «для фиксированного

применения» (поз. C) на точке закрепления

(крюке): страхующий удерживает одной рукой

свободный конец веревки, а второй рукой -

веревку, идущую ко второму. Веревку тянуть

равномерно. Для удержания рывка нужно

сильно натянуть свободный конец веревки.

Для спуска устройство нужно подвесить

так, как показано на рис.6. Внимание: В

случае ошибки (неправильно вложенная

веревка) стопор-защита от ошибки при таком

положении I’D не срабатывает.

Рисунок 11. Фиксация обратного хода +

простой полиспаст

Устройство крепится на точке закрепления

(поз. C): I’D может применяться как

отклоняющий ролик с фиксатором обратного

хода для, например, натягивания веревки или

вытаскивания грузов.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

Nákres 9. Jištění prvolezce

Používejte dynamické lano s ověřením EN 892.

Jistící pomůcka (v poloze c) je připevněna

k sedacímu úvazku jistícího (před použitím

překontrolujte založení lana v pomůcce). Jistící

drží volný konec lana v jedné ruce a lano vedoucí

k prvolezci v ruce druhé. Pro snazší průchod

lana pomůckou je důležitější tlačit volný konec

lana do pomůcky, nežli tahat za lano ze strany

lezce. K zastavení pádu pevně zatáhněte za volný

konec lana. Ke spouštění s jistící pomůckou

následujte postup podle nákresu 7.

Nákres 10. Jištění druholezce /

Samojištění

Jistící pomůcka (v poloze c) je připevněna ke

kotvě. Jednou rukou drží jistící volný konec

lana a druhou drží konec vedoucí k druholezci.

Dobírejte lano průběžně. K zastavení pádu

pevně zatáhněte za volný konec lana. Ke spuštění

následujte postup podle obrázku 6.

Varování: v případě chybného založení lana do

pomůcky nebude blokační palec v této poloze

fungovat.

Nákres 11. Jednoduchý vytahovací

systém

Pomůcka je (v poloze c) připojená ke kotvě:

I´D může být použito k napnutí lana nebo při

zdvihání nákladů s potřebou blokace.

(CZ) Samoblokující brzda pro

slaňování a jištění

Přehled částí

(1) pohyblivá bočnice, (2) odpružená

bezpečnostní západka, (3) třecí běhoun,

(4) otočný nýt bočnice, (5) vačka, (6) blokační

palec, (7) pevná bočnice, (8) rukojeť.

Základní materiály: hliníková slitina (bočnice),

nerezová ocel (vačka), pochromovaná ocel

(pojistka proti chybnému použití ).

Kontrolní body

Před každým použitím zkontrolujte: obě

bočnice, vačku (zkontrolujte ukazatel

opotřebení* – viz nákres), třecí běhoun,

komponenty blokantové části (bezpečnostní

západku, otočný nýt bočnice), činnost pružiny ve

vačce, bezpečnostní západce a blokačním palci.

Nakonec proveďte kontrolu provozuschopnosti

výrobku (Nákres 2)

*Varování: Je-li drážka vačky opotřebovaná až

k ukazateli opotřebení, vyřaďte I´D z provozu.

S ohledem na průměr lana a jeho oplet může

dojít k tomu, že tato samoblokující brzda

nevyvine dostatečnou brzdnou sílu. V případě

jakýchkoliv pochybností nechte pomůcku

překontrolovat u firmy Vertical Sport.

Návod k použití

Tato pomůcka může zabránit některým chybám,

ne však všem. Uživatel si musí osvojit správný

způsob používání tohoto výrobku a při jeho

používání musí vždy udržovat pozornost.

Doporučujeme použit rukavice. Na konci lana

vždy uvažte uzel.

Pozice rukojeti

(a) přeprava, (b) pracovní pozice, (c) slanění a

jištění, (d) poplašná blokace.

Nákres 1. Vložení lana

Připojte I´D bud´ k postroji (A) (volné připojení

pomůcky), nebo do kotvy (B) (pevné připojení

pomůcky). Otevřete pohyblivou bočnici. Vložte

lano podle vyznačení na výrobku. Rukojeť musí

být v poloze (c). Zavřete pohyblivou bočnici

(bezpečnostní západku). Pomůcka musí být

připojena karabinou se zámkem.

Nákres 2. Provozní kontrola

Před každým použitím je nutno provést kontrolu

správného vložení lana a provozuschopnosti této

pomůcky. Test je nutno provádět vždy v průběhu

sebejištění.

(A) Volné připojení pomůcky: před sestupem

přeneste váhu těla do pomůcky, přičemž lano je

napjaté (rukojeť v poloze c). Zkontrolujte, zda

pomůcka zablokuje lano. V jedné ruce držte

volný konec lana a druhou rukou postupně

zatáhněte za rukojeť tak, že se lano uvnitř

pomůcky uvolní. Jestliže rukojeť uvolníte, I´D

začne brzdit, až se lano v pomůcce zastaví.

Jestliže I´D neblokuje, nebo je zablokované bez

ohledu na polohu rukojeti, proveďte kontrolu

správného vložení lana do pomůcky. S váhou

stále v pomůcce zkontrolujte činnost poplašného

zablokování tak, že silně zatáhnete za rukojeť

(poloha d): pomůcka brzdí a poté zablokuje lano.

(B) Pevné připojení pomůcky (použití pro jištění

a evakuaci): jestliže druholezec nebo náklad silně

zatíží lano (pomůcka v pozici c), pak se lano

musí v pomůcce zablokovat.

Varování: v případě omylu (lano je vložené

opačně) pojistka proti chynému použití nebude

fungovat. Zkontrolujte činnost poplašného

zablokování tak, že při zatíženém laně silně

zatlačíte na rukojeť (poloha d): pomůcka brzdí a

zablokuje lano.

Nákres 3. Slanění

Volné připojení pomůcky (poloha c) – pomůcka

je připevněna k sedacímu úvazku: brždění

ovlivňujeme volnějším či pevnějším stisknutím

volného konce lana, zatímco druhou rukou

držíme rukojeť a uvolňujeme lano. Lano

zamkneme, když uvolníme rukojeť. V případě

chybného zatažení za rukojeť (poloha d),

pomůcka brzdí a zablokuje lano. K pokračování

ve slanění dejte nejprve rukojeť do polohy c.

Varování: Držíte-li I´D ve vodorovné poloze,

mohou být brzdné účinky nulové.

Ke zvýšení brzdného tření protáhněte volný

konec lana karabinou.

Varování: Přidaná karabina může uvést I´D do

vodorovné polohy a tím vyřadit brzdnou funkci.

Nákres 4. Pracovní pozice

Po zastavení v požadované poloze zablokujte

pomůcku na laně tak, že otočíte rukojeť

opačným směrem než při slanění a potom ji

zatlačte co nejníže, aniž byste ji však páčili příliš

velkou silou (poloha b). Tato poloha rukojeti se

liší u lan různých průměrů. Pro pracovní pozici

(ani jedna ruka nedrží lano) musí být I´D v této

poloze. K odblokování systému držte volný

konec lana v jedné ruce a druhou rukou vraťte

rukojeť do slaňovací polohy.

Nákres 5. Příležitostný výstup po laně

Volné připojení pomůcky (poloha c nebo d)

– pomůcka je připevněna k sedacímu úvazku.

Souslednost pohybů při výstupu po laně:

- přeneste svou váhu do I´D,

- posuňte blokant ASCENSION (B17) vzhůru

po laně, přičemž nohu zdvihněte ve stupačce

(blokant musí být k sedacímu úvazku připevněn

smyčkou),

- postavte se na noze do stupačky připevněné

k blokantu (B17), zatímco uvolněné lano

protahujete skrz jistící pomůcku (nikdy

nenechávejte lano uvolněné),

- opět se posaďte do I´D,

- posuňte blokant opět vzhůru po laně a

pokračujte ve výstupu.

Nákres 6. Spouštění z pevné kotvy

Pomůcka je připevněna ke kotvě, volný konec

lana musí procházet skrz karabinu pro zvýšení

brzdného účinku. Držte volný konec lana

a zatlačte rukojeť nahoru (poloha c), čímž

odblokujete pomůcku.

Nákres 7. Spouštění ze sedacího

úvazku

Pomůcka je připevněna k sedacímu úvazku.

Pro spouštění druhé osoby se sami připněte

do bezpečné kotvy, zaujměte stabilní pozici

a využijte doplňkový brzdící systém. Takto je

pomůcka využita obdobně jako v obr. 3.

Nákres 8. Evakuace při výjimečných

okolnostech: doprovázený sestup

Volné připojení pomůcky (poloha c) – pomůcka

je připevněna k sedacímu úvazku. Možno

použít pouze záchranářem se speciálním

výcvikem pro tuto techniku. Nejvýše 250 kg, bez

tolerance nárazového zatížení. Pouze s použitím

doplňkového brzdného systému.

Jištění

Dbejte na bezpečnost jištěného: jištěný musí

být jistěn tak, aby bylo zabráněno riziku

pádu. V případě pomalého pádu nebo u lezců

s nízkou hmotností: místa dotyku lana s okolní

strukturou mohou snížit nárazové zatížení

pomůcky, což může opozdit brzdící účinky.

(CZ) ČESKY

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

liny mogą być niewystarczające dla poprawnego

funkcjonowania przyrządu. Hamowanie może

zostać opóźnione.

Rysunek 9. Asekuracja prowadzącego

Stosować liny dynamiczne zgodne z normą

EN 892.

I’D wpięty do uprzęży asekurującego (pozycja c).

Jedną ręką trzymać linę wychodzącą z przyrządu,

drugą linę biegnącą do prowadzącego.

(Sprawdzić prawidłowość wpięcia przyrządu

przed użyciem). Aby ułatwić przesuwanie liny

lepiej jest podawać linę do przyrządu niż ją

na siłę wyciągać. W przypadku niewielkich

odpadnięć lub lekkich osób, tarcie liny na

karabinkach i przeszkodach terenowych może

być tak duże, że siła uderzenia przenoszona

na przyrząd będzie niewystarczająca do jego

zablokowania. Obsługa przyrządu podobna do

tej z rysunku 7.

Rysunek 10. Asekuracja drugiego

I’D wpięty na stałe w stanowisko (pozycja c).

Jedną ręką trzymać linę wychodzącą z przyrządu,

drugą ręką linę biegnącą do asekurowanego. Linę

wybierać regularnie. Chcąc zatrzymać upadek

należy mocno trzymać wolny koniec liny.

Obsługa przyrządu podobna do tej z rysunku 6.

Uwaga! W przypadku złego wpięcia przyrządu

język zabezpieczający nie będzie działać.

Rysunek 11. Blokada + prosty system

podciągania

I’D w układzie stałym (pozycja c), wpięte

w stanowisko.

Przyrząd może być użyty w charakterze blokady,

do ciągnięcia (naciągania) liny lub wyciągania

ciężarów.

(PL) Przyrząd zjazdowo-asekuracyjny

Oznaczenia części

(1) okładka ruchoma, (2) zapadka,

(3) prowadnica liny, (4) oś obrotu okładki

ruchomej, (5) rolka, (6) język zabezpieczający

w przypadku złego wpięcia przyrządu,

(7) okładka nieruchoma, (8) rączka.

Materiały podstawowe: stop aluminium

(okładki), stal nierdzewna (rolka), stal

chromowa (język zabezpieczający).

Kontrola, punkty do sprawdzenia

Sprawdzić przed każdym użyciem: okładki

- ruchomą i nieruchomą, elementy trące:

rolka (sprawdzanie wskaźnika zużycia *, patrz

rysunek), prowadnica liny, elementy zamykające:

zapadka, oś obrotu okładki ruchomej, działanie

sprężyny w rolce i zapadce. Zakończyć

sprawdzeniem działania urządzenia (patrz

rysunek 2).

* Uwaga, jeżeli wyżłobienie rolki sięga wskaźnika

zużycia, nie wolno więcej używać I’D. W

zależności od średnicy oraz stanu oplotu liny,

przyrząd może hamować niewystarczająco.

W przypadku wątpliwości zwrócić przyrząd do

firmy PETZL do kontroli.

Instrukcja użytkowania

Konstrukcja I’D zabezpiecza użytkownika

przed skutkami popełnionych błędów, ale nie

wszystkich. Dlatego zawsze niezbędne jest

specjalistyczne przeszkolenie i zachowanie

ostrożności. Zaleca się używanie rękawiczek. Nie

należy zapomnieć o zawiązaniu węzła na końcu

liny.

Pozycje rączki

(a) transport, (b) stabilizacja w pozycji roboczej,

Rysunek 1. Zakładanie na linę

Wpiąć I’D do uprzęży (A) (układ ruchomy)

lub do stanowiska (B) (układ stały). Otworzyć

okładkę ruchomą. Założyć linę zgodnie

z rysunkiem wygrawerowanym na przyrządzie.

Rączka musi znajdować się w pozycji (c).

Zamknąć okładkę ruchomą zatrzaskując zapadkę

na zakręconym karabinku.

Rysunek 2. Sprawdzenie poprawności

działania przyrządu

Przed każdym użyciem należy sprawdzić

prawidłowe założenie liny w przyrządzie oraz

jego poprawne działanie. Próbne obciążenie

przyrządu powinno zawsze odbywać się

z użyciem dodatkowej asekuracji.

(A). I’D wpięty do uprzęży (układ ruchomy).

Przed zjazdem należy obciążyć przyrząd,

zawisając na linie (rączka w pozycji c)

i sprawdzić czy się blokuje. Naciskać rączkę

stopniowo, trzymając drugą ręką linę

wychodzącą z przyrządu. Lina powinna się

przesuwać, a w momencie puszczenia rączki

zablokować. Jeśli przyrząd jest źle założony,

lina nie zablokuje się wcale lub nie da się

odblokować, niezależnie od siły nacisku

na rączkę. Sprawdzić działanie blokady

antypanicznej: obciążając przyrząd nacisnąć

mocno rączkę (rączka w pozycji d): przyrząd

zablokuje się automatycznie na linie.

(B). I’D wpięty w stanowisko do asekuracji lub

opuszczania (układ stały).

Przyrząd wiszący na stanowisku blokuje się

automatycznie pod wpływem nagłego obciążenia

przez osobę asekurowaną lub po zawieszeniu

ciężaru (pozycja c). Uwaga: w przypadku

odwrotnego założenia liny język zabezpieczający

nie zadziała. Sprawdzić na obciążonym

przyrządzie działanie blokady antypanicznej,

mocno naciskając rączkę (pozycja d). Przyrząd

zablokuje się na linie automatycznie.

Rysunek 3. Zjazd

I’D wpięty do uprzęży (układ ruchomy,

pozycja rączki c). Prędkość zjazdu reguluje się

zmieniając siłę uchwytu na linie wychodzącej

z odblokowanego przyrządu. Blokowanie

odbywa się przez puszczenie rączki, lub

w sytuacji wystąpienia paniki, zbyt mocne jej

naciśnięcie (pozycja d). Powtórne przesunięcie

rączki (pozycja c) umożliwi dalszy zjazd.

Uwaga! Jeżeli I’D zostanie ustawiony w pozycji

horyzontalnej funkcja hamowania może

nie zadziałać. Dla zwiększenia hamowania

linę wychodzącą z przyrządu można wpiąć

w dodatkowy karabinek.

Uwaga! Karabinek może w pewnych

okolicznościach zaklinować I’D w położeniu

uniemożliwiającym skuteczne zadziałanie

blokady.

Rysunek 4. Stabilizacja w pozycji

roboczej

Po zatrzymaniu się w wybranym miejscu należy

przesunąć rączkę na drugą stronę przyrządu,

symetrycznie do pozycji zjazdowej i docisnąć do

oporu (pozycja b). Pozycja ta zależy od średnicy

liny. W celu odblokowania należy chwycić linę

wychodzącą z przyrządu, a drugą ręką przesunąć

rączkę do pozycji zjazdowej.

Rysunek 5. Wychodzenie po linie

(sporadycznie)

I’D wpięty do uprzęży (układ ruchomy, pozycja

c). Kolejność czynności:

- obciążyć I’D

- jednocześnie przesunąć przyrząd zaciskowy

ASCENSION (B17) i podnieść nogę

umieszczoną w strzemieniu (przyrząd zaciskowy

musi być wpięty do uprzęży za pomocą lonży),

- stanąć w pętli nożnej B17, wybierając z I’D

drugą ręką powstały luz (nigdy nie należy

zostawiać luzu),

- zawisnąć na I’D,

- powtórzyć ww. sekwencję ruchów.

Rysunek 6. Opuszczanie ze stanowiska

I’D wpięty na stałe w stanowisko. Dla

zwiększenia hamowania zawsze stosować

dodatkowy karabinek. Jedną ręką odblokować

przyrząd, przesuwając rączkę do góry (pozycja

c), drugą ręką trzymać linę wychodzącą

z przyrządu.

Rysunek 7. Opuszczanie z uprzęży

w sytuacjach awaryjnych

I’D wpięty do uprzęży. Obowiązkowo założyć

autoasekurację i obciążyć ją w stabilnej pozycji.

Stosować dodatkowe hamowanie. Obsługa

przyrządu podobna do tej z rysunku 3.

Rysunek 8. Zwożenie w sytuacjach

awaryjnych

I’D wpięty do uprzęży. Zwożenie może być

wykonywane wyłącznie przez doświadczonych

ratowników. Maksymalne obciążenie 250 kg,

płynny zjazd bez szarpnięć, obowiązkowe

dodatkowe hamowanie.

Asekuracja

Zwrócić szczególną uwagę na bezpieczeństwo

zwożącego. Stosować zawsze autoasekurację, aby

uniknąć ryzyka upadku. Niewielki, pozbawiony

dynamiki upadek lub mały ciężar plus duże

tarcie na hamującym (obciążonym) odcinku

(PL) POLSKI

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

skozi napravo. Za ustavitev padca zadržite prosti

konec vrvi. Nadaljni spust soplezalca je prikazan

na sliki 7.

Slika 10. Varovanje drugega in

samovarovanje

I’D je vpet na nosilno pritrdišče (ročica v

položaju c): varujoči drži z vsako roko za en

konec vrvi in skrbi za tekoče podajanje vrvi.

Za ustavitev padca zadržite prosti konec vrvi.

Nadaljni spust soplezalca je prikazan na sliki 6.

Opozorilo! Če je vrv napačno vstavljena,

zagozda proti napakam ne bo delovala.

Slika 11. Nategovanje vrvi + preprost

sistem za dvig bremena

I’D je vpet na nosilno pritrdišče (ročica v

položaju c): uporabite ga lahko za nateg vrvi ali

dvig bremena.

(SI)Samozaporna naprava za spuščanje

in varovanje

Poimenovanje delov

(1) premična stranica, (2) varnostna vratica,

(3) površina za trenje, (4) os premične stranice,

(5) čeljust, (6) zagozda proti napakam,

(7) stranica, (8) ročica.

Glavni materiali: aluminijeva zlitina (stranici),

nerjaveče jeklo (čeljust), kromirano jeklo

(zagozda proti napakam).

Preverjanje, točke preverjanja

Pred vsako uporabo preverite: premično in

nepremično stranico, čeljust (preverite indikator

obrabe*-glej sliko) in kolešček za trenje,

elemente za zapiranje (varnostna vratica in

premično stranico), delovanje vzmeti v čeljusti

in zagozdo proti napakam. Na koncu preverite še

celostno delovanje naprave (glej sliko 2).

* Opozorilo: ko je čeljust izrabljena do

indikatorja obrabe, naprave ne uporabljajte

več. Možno je, da naprava ne bo imela dovolj

zaviralnih lastnosti v odvisnosti od premera vrvi

in stanja plašča vrvi.

Če dvomite v dobro stanje izdelka, navežite stik

s PETZL-om.

Navodila za uporabo

Naprava lahko prepreči nekatere napake, ne pa

vseh. Uporabnik mora imeti primerno znanje

in izkušnje ter vedno ostati pozoren. Toplo

priporočamo uporabo rokavic.

Na koncu vrvi vedno naredite vozel.

Položaji ročice

(a) med prenosom, (b) namestitev za delo,

paniki.

Slika 1. Namestitev vrvi

Pripnite I’D (A) na pas (naprava se premika)

ali na pritrdišče (B) (naprava se ne premika).

Odprite premično stranico in vpeljite vrv kot

prikazuje gravura na napravi (ročica mora biti v

položaju c).

Zaprite premično stranico (varnostna vratica) na

vponko z varnostnim vijakom.

Slika 2. Pregled delovanja

Da bi preverili pravilni položaj vrvi, morate pred

vsako uporabo narediti preizkus delovanja. Pri

tem morate biti dodatno varovani.

(A) Naprava v premičnem položaju: pred

spustom prenesite težo telesa na napravo. Vrv

naj bo napeta (ročica v položaju c). Preverite

ali se naprava sama blokira. Počasi potegnite za

ročico in držite prosti konec vrvi v drugi roki.

Če spustite ročico, mora I’D zavirati in se zatem

ustaviti. Če ugotovite, da se I’D ne ustavi ali

da spust ni možen, preverite če je vrv pravilno

vstavljena. S težo telesa obremenjen I’D preverite

tudi za ustavljanje v paniki. Z odločnim potegom

ročice (položaj d) naprava sprva zavira in nato

zablokira.

(B) I’D je vpet v nosilno pritrdišče (položaj za

varovanje ali evakuacijo): odločno potegnite ali

obremenite izhodno vrv (ročica v položaju c) in

tako preverite, če se naprava zapre.

Opozorilo! Če je vrv napačno vstavljena,

zagozda proti napakam ne bo delovala.

Obremenjeno napravo preverite še za ustavljanje

v paniki: z odločnim potegom in s tem

premikom ročice v položaj za ustavljanje v

paniki (položaj d)-I’D se zablokira.

Slika 3. Spust

Naprava je vpeta v pas (ročica v položaju c):

zaviranje pri spustu nadzorujete z močjo

oprijema prostega konca vrvi. Z drugo roko

sprostite ročko. Če jo izpustite, boste ustavili

tudi spust. V primeru panike ali druge

neprijetnosti odločno potegnite ročico navzdol

(položaj d), naprava zavira in nato ustavi spust.

Za nadaljevanje spusta naprej prestavite ročico

navzgor (položaj c).

Opozorilo. Če držite I’D v vodoravnem položaju,

lahko preprečite zaviranje.

Za dodatno trenje pri zaviranju speljite prosti

konec vrvi skozi vponko vendar bodite

pozorni, ker lahko dodatna vponka prisili I’D v

vodoraven položaj.

Slika 4. Namestitev za delo

Ko se ustavite na želenem mestu, prestavite

ročico v nasprotni položaj od tistega za spust

in jo potegnite navzdol kolikor gre brez siljenja

(položaj b). Odvisno od premera vrvi bo ročica

obstala v nekoliko različnih položajih. Da bi

imeli obe roki prosti za delo, mora biti ročica

v tem položaju. Za nadaljevanje spusta primite

spet za prosti konec vrvi in prestavite ročico v

položaj c.

Slika 5. Občasno vzpenjanje po vrvi

Naprava je vpeta v pas (ročica v položaju c ali d).

Zahtevan je naslednji postopek:

- Obremenite I’D.

- Ročno prižemo ASCENSION (B17) z zanko za

nogo potegnite po vrvi navzgor. Prižema mora

biti povezana s pasom z varovalnim podaljškom.

- Prenesite težo na zanko za nogo in potegnite

razbremenjeni del vrvi skozi napravo. Skrbite, da

je vrv vedno napeta.

- Zopet obremenite I’D in tako ponavljajte

postopek.

Slika 6. Spuščanje z nosilnega

pritrdišča

Namestite I’D na nosilno pritrdišče in speljite

prosti konec vrvi še skozi vponko. Držite za

prosti konec in premaknite ročico (položaj c) za

spust.

Slika 7. Spuščanje s pasu

Uporabite pas kot nosilno pritrdišče, dodajte

vponko za boljši nadzor spusta in se dobro

namestite. Obvezno morate biti varovani.

Podobna uporaba je predstavljena na sliki 3.

Slika 8. Evakuacija v izjemnih

okoliščinah: spremljan spust

Manever lahko izvajajo le reševalci, ki ga poznajo

in so ga vadili. I’D je pripet na pas. Največja

dovoljena obremenitev je 250 kg. Obvezna je

uporaba dodatne vponke za zaviranje in med

spustom ne sme priti do sunka.

Varovanje

V prvi vrsti poskrbite za varnost osebe, ki varuje:

obvezno mora biti varovana tako, da je padec

izključen.

Počasni padci in lahki plezalci: upoštevati

morate, da zaradi trenja v sistemu pri večji

dolžini vrvi (več vmesnih varovalnih točk)

lahko pride do zmanjšanja sile sunka in s tem do

zakasnitve pri blokiranju I’D.

Slika 9. Varovanje prvega

Uporabljajte dinamično vrv atestirano po

preizkusu tipa EN 892. Naprava je pritrjena

(ročica v položaju c) na pas drugega (pred

uporabo preverite, da je vrv pravilno vpeljana):

varujoči drži z vsako roko za en konec vrvi in

tako omogoči tekoče drsenje/podajanje vrvi

(SI) SLOVENSKO

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(HU) Önfékező ereszkedő- és

biztosítóeszköz

Részek megnevezése

1) nyitható oldalrész, (2) biztonsági zár

(3) fékpofa, (4) összekötő csap, (5) blokkoló

szerkezet (bütyök) (6) biztonsági nyelv fordítva

befűzött kötél esetére (anti-error-zár), (7) fix

oldalrész, (8) kar.

Fő alapanyagok.

Oldalrészek: alumíniumötvözet

;

csiga:

rozsdamentes acél; zárszerkezet: krómozott acél.

Ellenőrzés, megvizsgálandó részek

Minden használatbavétel előtt ellenőrizze: a

fix és a nyitható oldalrész állapotát, a blokkoló

szerkezetet (bütyköt) (kopásmutató vizgálata,

lásd a rajzon), a fékpofát, a zárszerkezetet

(biztonsági zár, összekötő csap), a blokkoló

szerkezet rugóinak működését valamint

az anti-error-zárat. Ezek után végezze el a

működésvizsgálatot (lásd 2. ábra).

* Figyelem: amikor a blokkoló szerkezet

vájatában a kopásmutató láthatóvá válik, az

eszközt nem szabad tovább használni. A kötél

átmérőjétől és a köpeny állapotától függően

az eszköz esetleg már nem fékez megfelelő

erősséggel.

Kérdéses esetben küldje vissza az eszközt a

PETZL-nek vizsgálatra.

Használati utasítás

Ennek az eszköznek a segítségével kizárhatók

bizonyos hibalehetőségek, de korántsem

minden veszélyforrás. A felhasználónak

megfelelő oktatást kell kapnia és mindig nagy

elővigyázatossággal eljárnia. Kesztyű használata

ajánlott. Ne felejtsen csomót kötni a kötél szabad

végére.

A kar állása

(a) szállítás, (b) munkahelyzet pozícionálása,

1. ábra: A kötél behelyezése

Erősítse az I’D-t a beülőhevederzetéhez (A)

(mobil felhasználás) vagy a kikötési ponthoz

(B) (rögzített felhasználás). Nyissa ki a nyitható

oldalrészt.Helyezze be a kötelet a gravírozott

jelzésnek megfelelően. A kar a «c» - állásban

legyen. Zárja be a nyitható oldalrészt (biztonsági

zár) egy csavaros vagy automata záras karabiner

felhasználásával.

2. ábra: A működőképesség vizsgálata

Minden használat előtt meg kell vizsgálni a

kötél befűzésének helyességét és az eszköz

működőképességét. Ezt a vizsgálatot mindig

önbiztosítás mellett kell elvégezni.

(A) Eszköz «mobil felhasználás» esetén: terheljen

bele testsúlyával az eszközbe feszes kötélszálon

(kar c-állásban). Ellenőrizze, hogy az eszköz

a kötélen blokkol-e. A szabad kötélvéget

folyamatosan kézben tartva húzza meg többször

a kart, és engedje át az eszközön a kötelet. A

kar elengedésekor az I’D-nek először fékeznie,

majd blokkolnia kell a kötélen. Ha nem blokkol,

vagy ha a leblokkolt kötél miatt nem lehetséges

az ereszkedés, vizsgálja meg a kar mozgásától

függetlenül, hogy a kötél helyesen van-e befűzve.

Vizsgálja meg az anti-pánik funkció működését

úgy, hogy a terhelt eszköz karját erőteljesen

meghúzza (d-állás): Az eszköz először fékez,

majd blokkol a kötélen.

(B) Eszköz «rögzített felhasználás»

esetén(biztosításnál és mentésnél): Ha a

másodmászó vagy az emelendő személy/súly

erőteljesen terheli a kötelet (kar c-állásban), az

eszköznek blokkolnia kell a kötélen. Figyelem:

Helytelenül befűzött kötél esetén az anti-error-

zár nem lép működésbe. Ellenőrizze az anti-

pánik funkció működését oly módon, hogy a

terhelt eszköz karját erőteljesen meghúzza illetve

eltolja (d-állás): Az eszköz fékez, majd blokkol a

kötélen.

3. ábra: Ereszkedés

Az eszközt «mobil felhasználás» esetén a

beülőhevederzethez rögzítve alkalmazzuk

(c-állás): A fékerőt a szabad kötélvég erősebb

vagy lazább kézbentartásával szabályozhatjuk,

miközben a blokkoló szerkezetet a kar

segítségével oldva tartjuk. A blokkolás

egyszerűen a kar elengedésével történik. Pánik

esetén: Ha a kart túl erősen húzzák meg (d-

állás), az eszköz először fékez, majd blokkol

a kötélen. A továbbereszkedéshez először

mozdítsa a kart felfelé (c-állás). Figyelmeztetés:

Ha az eszközt kezünkkel vízszintesen tartjuk,

elképzelhető, hogy a fékező funkció nem

működik. A fékezőerő növeléséhez vezesse át

a szabad kötélszálat egy erre a célra a beülő

bekötési pontjába akasztott karabineren.

Vigyázat: ez a fékezőkarabiner az I’D-t vízszintes

állásban tartva akadályozhatja a fékező funkció

működését.

4. ábra: Munkahelyzet pozicionálása

Miután elérkezett a kívánt munkahelyre, helyzete

pozicionálásához fordítsa a kart az ereszkedés

irányával ellentétes irányba, majd erőltetés nélkül

nyomja a kart lefelé, amennyire csak lehetséges

(b-állás). Ez az állás a kötél átmérőjétől függően

változik. Munkahelyzet pozicionálásához (hogy

ne kelljen fogni a kötelet) az I’D-nek ebben az

állásban kell lennie. Továbbereszkedéshez egyik

kézzel fogja meg a szabad kötélszálat maga

alatt, a másik kézzel pedig tolja a kart ereszkedő

állásba.

5. ábra: Mászás a kötélen

Az eszközt «mobil felhasználás» esetén rögzítjük

a beülőhevederzethez (c-állás).

A mászás a következő mozdulatsorral lehetséges:

- Terheljen bele az I´D-be,

- ezzel egyidejűleg tolja fel

ASCENSION mászógépét (B17) a kötélen

amilyen magasra csak tudja, és emelje a

lábát a lépőhurokkal együtt (a mászógépet

és a beülőhevedert össze kell kapcsolni egy

összekötőelemmel),

- egyik kézzel kapaszkodva álljon fel a

lépőhurokban, ami a mászógéphez (B17) van

erősítve, és szabad kezével húzza át a laza kötelet

az ereszkedőeszközön (ügyeljen arra, hogy ne

maradjon hurok az eszköz fölött),

- terheljen bele újból az I´D-be,

- tolja fel a mászógépet (B17) és így tovább.

6. ábra: Leeresztés kikötési pontról

Rögzítse az eszközt egy kikötési ponthoz.

A szabad kötélszálat a fékezőerő növelése

érdekében vezesse át egy fékezőkarabineren.

Tartsa szilárdan kézben a szabad kötélszálat és

eresztéshez nyomja felfelé a kart (c-állás).

7. ábra: Leeresztés saját

beülőhevederből

Az eszközt«mobil felhasználás» esetén a

beülőhevederhez kell rögzíteni: Személy

leeresztéséhez vegyen föl stabil pozíciót

(önbiztosítás feltétlenül szükséges!) Mindig

használjon fékezőkarabinert is.

8. ábra: Mentés különösen nehéz

körülmények között. Eresztés kísérővel

(HU) MAGYAR

Az eszközt «mobil felhasználás” esetén rögzítjük

a beülőhevederzethez: Csak olyan személyek

használhatják ilyen módon az I’D-t, akik

megfelelő kiképzést kaptak. Maximális terhelés

250 kg; rántásos terhelés nem érheti az eszközt;

kiegészítő biztosítási rendszer feltétlenül

szükséges.

Biztosítás

Ügyeljen a biztosító személy biztonságára: A

biztosító személy mindenképpen legyen maga is

biztosítva.

Lassú esések és kis terhek: A kötél több helyen

előforduló, hosszú szakaszokra kiterjedő

felfekvései csökkenthetik az eszközre jutó

megtartási rántás átvitelét. Ez a kötél késleltetett

blokkolását okozhatja.

9. ábra: Elölmászó biztosítása

Használjon az EN 892 szabványnak megfelelő

dinamikus kötelet. Az eszközt (c-állásban) a

másodmászó beülőhevederéhez kell erősíteni

(minden esetben meg kell vizsgálni, hogy a kötél

helyesen van-e befűzve): A biztosító személy

egyik kézzel a kötél szabad szálát, másik kézzel

pedig az elölmászó felé futó kötélszálat tartja.

A kötél könnyebb futása érdekében ajánlatos

inkább a szabad kötélszálat az eszközbe tolni,

nem pedig az elölmászó felé futó kötélszálat

húzni. Esés megtartásához húzza visszafelé

erősen a szabad kötélszálat. Ereszkedéshez a 7.

ábrán látható módon kell használni az eszközt.

10. ábra: Másodmászó biztosítása

Az eszközt «rögzített felhasználás» esetén

rögzítjük a kikötési ponthoz (c-állás): A biztosító

személy egyik kézzel a kötél szabad szálát, másik

kézzel pedig a másodmászó felé futó kötélszálat

tartja. A kötelet egyenletesen kell behúzni. Esés

megtartásához húzza visszafelé erősen a szabad

kötélszálat. Ereszkedéshez a 6. ábrán látható

módon kell használni az eszközt. Figyelem:

Helytelenül befűzött kötél esetén ebben a

helyzetben az anti-error-zár nem működik.

11. ábra: Visszafutásgátlás + egyszerű

húzórendszer

Az eszközt rögzítjük a kikötési ponthoz (c-állás):

Az I’D-t visszafutásgátlóként használhatjuk pl.

kötél megfeszítésénél vagy teher emelésénél.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(BG) Автоматично блокиращ

десандьор осигурител

Номериране на частите

(1) подвижна страна, (2) осигурителна

ключалка, (3) триещ елемент, (4) свързващ

болт, (5) ролка, (6) блокиращ елемент,

(7) неподвижна страна, (8) ръкохватка.

Състав: алуминиева сплав (подвижните

страни); неръждаема стомана (ролката),

хромирана стомана (блокиращия елемент).

Контрол, начин на проверка

Преди всяка употреба, проверете:

подвижната и неподвижна страна; ролката

(проверете предпазния белег, виж рисунката)

и ролката; елементите необходими за

затваряне на уреда (осигурителната ключалка

и свързващия болт), функционирането на

пружината на ролката, на осигурителната

ключалка и на блокиращия елемент.

Накрая проверете цялостното

функциониране на уреда (виж схема 2).

Внимание: когато ролката е износена

до предпазния белег, не употребявайте

повече I’D. В зависимост от диаметъра

и състоянието на бронята на въжето,

десандьорът може да не оказва достатъчно

спирачно действие.

В случай на съмнение, отнесете уреда при

ПЕТЦЛ за проверка.

Инструкции за употреба

С този уред се предотвратяват някои грешки,

но не всички. Потребителя трябва да

премине съответното обучение и да остане

внимателен във всеки момент.Употребата

на ръкавици е горещо препоръчителна.

Не забравяйте да вържете възел накрая на

въжето.

Положение на ръкохватката

(а) транспорт, (b) фиксиране при работа,

(с) спускане и осигуряване, (d) блокиране

против паника.

Схема 1. Включване на въжето

Включете I’D или към сбруята (А) (уреда

е подвижен), или към осигурителната

точка (В) (уреда е неподвижен). Отворете

подвижната страна. Поставете въжето в

посоката, указана от гравираните върху

уреда знаци. Ръкохватката трябва да бъде в

положение (с). Затворете подвижната страна

(осигурителната ключалка) върху карабинер

със завита муфа.

Схема 2. Проверка на

функционирането

Преди всяка употреба за да проверите

правилното включване на въжето и

функционирането на уреда, трябва да имате

допълнителна осигуровка.

(А) Подвижен уред. Преди да се спуснете,

натоварете уреда докато се опъне въжето

(ръкохватката трябва да е в положение с).

Проверете дали уреда блокира въжето.

Натискайте постепенно ръкохватката,

държейки свободният край на въжето с

другата ръка. Въжето трябва да върви през

уреда когато се натиска ръкохватката и да

блокира, когато тя се пусне. Ако не блокира,

или ако спускането е невъзможно, тъй

като въжето остава блокирано, въпреки че

натискате ръкохватката надолу, проверете

дали въжето е включено в правилната

посока.

При натоварен уред проверете и блокирането

дърпайки силно ръкохватката (положение d).

Съоръжението спира и блокира въжето.

(В) Неподвижен уред (при осигуряване, или

евакуация).

Когато се дърпа силно въжето на втория

или на товара (ръкохватката в положение с),

уреда трябва да блокира въжето. Внимание:

при грешка (въжето е включено обратно),

блокиращият елемент не функционира.

При натоварен уред проверете дали

действува защитата при паника - дърпайки,

или натискайки силно ръкохватката

(положение D), уреда трябва да спира и

блокира въжето.

Схема 3. Спускане

Когато уреда е включен в сбруята (подвижен

уред в положение с), скоростта на спускането

се регулира чрез подаване на свободния

край на въжето, като едновременно с

това се натиска ръкохватката надолу.

Фиксирането се постига само с пускане

на ръкохватката. При стресова ситуация,

ако се дръпне силно ръкохватката (до

положение d), съоръжението ще блокира.

За да се продължи спускането трябва

първо да се вдигне нагоре ръкохватката (до

положение c).

Внимание: ако I’D се държи в хоризонтално

положение, уреда може да не оказва

спиращото действие.

За да се постигне допълнителен спирачен

ефект, трябва да се прекара свободният край

на въжето през карабинер.

Внимание: Този спирачен карабинер може да

заклещи I’D-то хоризонтално и да попречи

на спирачното действие върху въжето.

Схема 4. Фиксиране при работа

Когато вече сте се спуснали до желаното от

вас място, за да фиксирате уреда трябва да

завъртите ръкохватката в посока, обратна

на посоката при спускане докрай и да я

натиснете докрай, но без на форсирате

(положение b). Крайното положение на

ръкохватката е в зависимост от диаметъра

на въжето. За да освободите системата,

трябва да хванете свободния край на въжето

с едната ръка и с другата да завъртите

ръкохватката до положението за спускане.

Схема 5. Епизодично изкачване по

въжето

Уреда е подвижно включен към сбруята

(положение с или d.

Движенията, които трябва да извършите са

следните:

- увиснете върху I’D–то,

- едновременно преместете водещия

самохват Асансион (В17)и крака в педала (

този самохват трябва да бъде закачен към

сбруята с осигурителен ремък),

- отпуснете се на самохвата обирайки корема

на въжето със свободната ръка (никога не

оставяйте въжето отпуснато),

- увиснете на I’D–то,

- преместете нагоре водещия самохват и т.н.

Схема 6. Спускане на пострадал от

фиксирана точка

Когато уреда е фиксиран към осигурителна

точка свободният край на въжето трябва

да бъде прекаран през карабинер за

допълнителен спирателен ефект. Дръжте

здраво свободния край и натискайте

ръкохватката нагоре (положение с) за да

освободите блокиращия механизъм.

(BG) БЪЛГАРСКИ

Схема 7. Спускане на пострадал от

сбруята

Когато уреда е фиксиран към сбруята за да

спуснете човек (това се прави задължително

със самоосигуровка), трябва да заемете

стабилно положение и да използувате

средство за допълнително протриване на

въжето.

Начина на работа с уреда е подобен на

описанието схема 3.

Схема 8. Спускане на пострадал в

изключителни случаи – спускане с

придружител

Уреда е включен подвижно към сбруята.

Този способ трябва да се практикува само от

обучени спасители. Максимално допустимо

натоварване 250кг, недопустим е какъвто и

да било удар върху осигурителната верига,

задължителна е употребата на карабинер за

засилване на спирателно действие.

Осигуряване

Внимавайте за сигурността на осигуряващия,

който трябва винаги да е самоосигурен, за да

се предотврати падане. При малка височина

на падане и леко тегло, както и многобройни

междинни точки причиняващи голямо

триене при голяма дължина на въжето

се намалява силата на удара върху уреда.

Блокирането на въжето тогава е забавено.

Схема 9. Осигуряване на водача

Употребявайте динамично въже ЕN 892.

Уреда е включен (положение с) в сбруята

на осигуряващия, който държи с едната

ръка въжето от страната на водача, а с

другата свободния му край. За да улесните

подаването на въжето, по-ефективно е да

подавате свободния му край, вместо да

дърпате въжето на водача. За да спрете едно

падане дръжте здраво свободния край. За

да го спуснете, действието е подобно на

описаното при схема 7.

Схема 10. Осигуряване на втория в

свръзката

Уреда е фиксиран (положение с) върху

осигурителната точка. С едната си ръка

осигуряващия държи свободния край

на въжето, а с другата въжето на втория

в свръзката. Обирайте равномерно

въжето. За да спрете едно падане дръжте

здраво свободния край. За да го спуснете,

действието е подобно на описаното при

схема 6.

Внимание: в случай на грешка (въжето е

включено обратно) блокиращият елемент не

функционира.

Схема 11.Единичен полиспаст

Уреда е фиксиран (положение с) към

осигурителната точка. I’D-то може да се

употребява при полиспастите за фиксиране

на въжето и предотвратяване връщането

назад на извличания товар.

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

降させるためには、自分自身を安全なアン

カーに接続し、安定した状態で予備のブレ

ーキシステムを使えるようにしてください。

そしてこの器具を図3で解説した方法で使

用してください。

図8. 例外的な状況下での避難：複数人

での下降

可動モードでハーネスに取り付けます：こ

の技術は訓練した救助者のみがおこなっ

てください。

最大荷重250kgの状況では衝撃荷重に耐

えられませんので、補助ブレーキシステム

を必ず併用してください。

ビレイ

ビレイヤーの安全に注意を払ってください

。墜落のリスクを避けるため、必ずビレイを

してください。

低速での墜落と体重の軽いクライマーの

場合：複数の摩擦ポイントを長いロープ

上につくり、器具への衝撃荷重の伝達を軽

減することができます。

このことにより、ロープのブレーキ作動を

遅らせることができます。

図9. リーダー(最初に登る人)をビレイ

する場合

EN892に準ずるダイナミックロープを使用

してください。

器具をセカンドビレイヤーのハーネスに

接続します：ビレイヤーは片手で持ち手

側のロープを握り、もう片手でリーダーの

ロープを握ります。

スムーズにロープを流すには、リーダー側

のロープを引くのでなく、持ち手側のロー

プを器具に送り込むことが重要です。

墜落を停止するためには、持ち手側のロー

プをしっかりと握ってください。

引き下げるには、図7で解説した方法で行

ってください。

図10. セカンド(次に登る人)をビレイす

る、またはセルフビレイをする

器具をアンカーポイントに接続した状態

(ハンドルポジションC)で、ビレイヤーは片

手で持ち手側のロープを握り、一方の手で

セカンド側のロープを持ちます。

ロープは定期的に引き上げます。墜落を

停止するためには、持ち手側のロープをし

っかりと握ってください。

引き下げるには、図6で解説した方法で行

ってください。

注意：間違いがあった場合(ロープが逆に

通されるなど)、この位置では誤操作防止

キャッチは機能しません。

図11. 逆戻り防止リフティングポイント

および簡易ホーリングシステム

器具をアンカーポイントに接続した状態

(ハンドルポジションC)：この器具は荷物

などを引き上げるためにロープを張ったり

、ロープを固定する逆戻り防止ポイントと

して使用することができます。

(JP) セルフブレーキビレイ

下降器

各部の名称

(1)可動サイドプレート (2)セーフティキャ

ッチ (3)フリクションランナー (4)サイドプ

レートピボット (5)カム (6)誤操作防止用

キャッチ (7)固定サイドプレート (8)ハン

ドル

主要な素材：アルミ合金(サイドプレート)、

ステンレススチール(カム)、クロームメッキ

スチール(誤操作防止用キャッチ)。

点検するポイント

使用前の確認：固定サイドプレートと可動

サイドプレート、カム(磨耗の程度を確認し

てください)。

フリクションランナー、ロック部品(セーフテ

ィキャッチ、サイドプレートピボット)、カム

のスプリングが機能すか確認してください

。最後に、操作方法の確認をしてください

(図2参照)。

* 注意：カムの溝が磨耗し、図の程度ま

で減ったときは製品の使用をやめてくだ

さい。

ロープの径および外皮の状態によっては、

下降器は十分な制動力を発揮しない場合

があります。

もし疑問点があれば㈱アルテリアにご相

談ください。

使用説明

この器具は誤操作を防ぐことができます

が、全ての誤操作を防ぐことはできませ

ん。

ユーザーは必ず適切なトレーニングを受

け、常に注意を払わなければなりません

。グローブの使用を強くお奨めします。ロ

ープの末端には必ず結び目を作ってくだ

さい。

ハンドルポジション

(a)運搬 (b)ワークポジショニング (c)下降と

ビレイ (d)パニック防止ロック

図1. ロープの取り付け

I'Dは、ハーネス(図A：可動モード)またはア

ンカー(図B：固定モード)に取り付けて使

用します。

可動サイドプレートをスライドさせて開き

、器具に書かれているとおりにロープを通

します。

この時ハンドルは、必ず図Ｃのポジション

にしなければなりません。

可動サイドプレートを閉じ、セーフティキャ

ッチ部をロックされたカラビナにクリップし

てください。

図2. 操作の確認

使用前に、ロープが正しく取り付けられて

いること、器具が正しく作動することを確

認し、必ずセルフビレイをとった状態でテ

ストをしてください。

(A) 可動モード：下降の前に、器具に体重

を掛けロープを張ります(ハンドルポジシ

ョンC)。

器具がロープ上でロックされていることを

確認してください。

持ち手側のロープを片手で握り、もう片方

の手でハンドルを徐々に引いてください。

するとロープが流れ、ハンドルを放すとロ

ープは止まります。

ロープがロックされない、もしくはハンドル

をどの位置にしても下降ができない場合

は、ロープが正しく取り付けられているか

確認してください。

体重を器具に掛けたままパニック防止ロッ

クを引き、正しく作動するか確認してくだ

さい(ハンドルポジションd)。

器具にブレーキがかかりロープ上でロッ

クします。

(B) 固定モード(ビレイおよび避難に使用

)：ロープが人、または荷重で強く引かれた

場合(ハンドルポジションC)、ロープ上でこ

の器具はロックされます。

注意：ロープが逆に通された場合、誤操作

防止キャッチは作動しません。

器具に荷重がかかった状態で、ハンドル

を強く押し、パニック防止ロックが正しく作

動するか確認してください(ハンドルポジ

ションd)。

ロープ上で器具がロックされます。

図3. 下降

可動モードでハーネスに取り付けて使用

(ハンドルポジションC)：ブレーキの調節

は持ち手側のロープを握る強弱で行い、ロ

ープがロックされていない時は他方の手

でハンドルを使います。

ロープを止めるには、ハンドルから手を放

します。

パニックになったとき：ハンドルが強く引

かれると(ハンドルポジションd)器具にブ

レーキがかかり、ロープ上でロックします。

下降を続けるには、まずハンドルを上げま

す(ハンドルポジションC)。

注意： I'Dを横向きに持つと、ブレーキ性

能は発揮されません。

ブレーキ効果を高めるには、持ち手側の

ロープをカラビナに通します。

注意：このブレーキ効果を高めるカラビナ

は、I'Dを横向きにロックしてしまい、ブレー

キ性能を妨げる場合があります。

図4. ワークポジションニング

器具を希望の位置で止め、ハンドルを下

降時の逆側に回し、ロープ上でロックしま

す。その後、力まかせに引かず、ハンドルが

動くところまで引いてください(ハンドルポ

ジションb)：ロープの径により、この場合

のハンドルの位置は変わります。

ワークポジショニング(両手をロープから

離す場合)では、I'Dはこの位置にセットさ

れなければなりません。

システムを解くには、一方の手で持ち手側

のロープを握り、他方の手でハンドルを降

下のポジションに戻します。

図5. 一時的なロープ登高

可動モード(ハンドルポジションcまたは

d)でハーネスに取り付けます。

以下の動作を行ってください：

- I'Dにぶら下がります

- ロープクランプ/グラブのアッセンション

(B17)をロープに通し、同時にフットループ

の中で足を上げてください。(このロープク

ランプ/グラブはハーネスにランヤードで

必ず接続されていなければなりません)

- 器具からのロープの弛みを引きながら、

ロープクランプ/グラブ(B17)に接続された

フットループに立ち上がります(ロープは

絶対に弛ませないでください)。

- 再びI'Dにぶら下がり、ロープクランプ/グ

ラブ(B17)で上るという動作を繰り返して

ください。

図6. 固定されたアンカーポイントから

の下降

器具をアンカーポイントに接続した状態：

持ち手側のロープに必ずカラビナを通し、

摩擦ブレーキ力を増します。

持ち手側のロープを握り、ハンドルを持ち

上げて(ハンドルポジションC)

ロックを解除してください。

図7. ハーネスに取り付けての下降

I'Dをハーネスに接続してください。人を下

(JP) 日本語

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

은 장비에 전달되는 충격력을 줄인다

. 이것은 로프의 제동 작동을 늦출 수

있다.

그림 9. 선등자 확보보기

EN 892 에 검증된 다이내믹 로프를

사용한다. 확보자의 안전벨트에 (위

치 c) 연결하기 (사용 전에 로프가 자

유럽게 움직이는지 확인): 한 손은 선

등자에게 연결된 로프를 잡고 다른 손

은 아래 로프를 잡는다. 로프가 잘 움

직이도록, 선등자에게 연결된 로프를

장비안으로 밀어넣는다. 추락을 멈추

기 위해 아래의 로프를 힘껏 당긴다.

후등자를 내릴 때는, 그림 7과 같이 사

용한다.

그림 10. 후등자 확보보기

/ 자기

확보

장비를 확보지점에 연결하기 (위

치 c): 한손은 여유분의 로프를 잡

고 다른 손은 후등자에게 연결된 로프

를 잡는다. 추락을 멈추기 위해, 아래

의 로프를 힘껏 당긴다. 후등자를 내

리기 위해 장비를 그림 6번과 같이 사

용한다.

주의, 로프가 잘못된 방향으로 설치되

었을 경우에는 오류방지 캠이 작동하여

I’D가 작동하지 않는다.

그림 11. 역회전 방지 올리기 지점

+ 간편한 운반 시스템.

장비를 확보 지점에 연결하기 (위

치 C): I’D 는 로프를 팽팽하게 하고

물건을 올리기 위해 역회전 방지 역할

을 합니다.

(KR) 자체 잠금 하강 및 확보 장비

부분 명칭

(1) 움직이는 측면판, (2) 안전덮개

, (3) 마찰대, (4) 측면판 연결핀,

(5) 캠, (6) 오류 정지 장치, (7) 고정

된 측면판, (8) 손잡이. 사용재료: 알

루미늄 합금 (측면판), 스테인리스 강

철 (캠), 도금 강철 (오류 방지 장치).

검사와 확인

사용 전에 확인: 측면판의 고정과 움직

임을 확인; 캠 (로프 방향 확인*- 장비

에 새겨진 그림 보기)과 마찰대; 잠금

장치 (안전덮개, 측면판 연결핀), 캠안

의 스프링 작동, 안전덮개, 오류 정지

장치. 마지막으로 사용 상의 작동 확인

(그림 2 보기).

* 주의, 캠의 홈이 심하게 닿았다면

I’D의 사용을 중지하십시오. 로프 직

경과 외피의 상태에 따라 하강기는 충

분한 제동력을 발휘하지 못할 수 도 있

습니다. 사용방법에 관한 궁금한 점은

언제든지 (주)안나푸르나로 연락바랍

니다.

사용지시

장비가 약간의 오류는 막아줄 수 있지

만, 모든 경우를 포함하하는 것은 아닙

니다. 사용 전에 사용자는 반드시 특별

한 훈련 과정을 거쳐야 하고 사용 중에

도 항상 주의해야 합니다. 장갑을 착용

하고도 쉽게 작동할 수 있습니다.

로프의 끝은 항상 매듭을 짓습니다.

손잡이의 위치

(a) 운송, (b) 작업 위치, (c) 하강 및

확보, (d) 비상 잠금.

그림 1. 로프 설치

안전벨트에 I’D를 연결하거나 (A)

(장비가 움직임), 확보지점에 고정하

기 (B) (장비가 고정됨). 움직이는 측

면판 열고 장비에 도안되어 있는 지시

에 따라 로프 끼우기. 손잡이는 반드시

위치 (c)에 두기.

움직이는 측면판 (안전덮개) 닫기.

그림 2. 작동 확인

사용 전에 로프가 올바르게 설치되었는

지, 장비가 원활하게 작동되는지 확인

, 자기 확보시 반드시 검사를 거쳐야 합

니다.

(A) 움직이는 장비: 먼저 하강기에 체

중을 실고, 로프를 팽팽하게 한다, (위

치 c). 장비가 잠기는지 확인하기. 한

손으로 아래의 로프를 잡고 다른 손으

로 손잡이를 단계적으로 조절하기. 손

잡이를 풀면 I’D가 제동되고 로프에서

잠김. 만약 I’D가 잠기지 않거나, 손

잡이를 어떤 방향으로 움직여도 장비가

잠겨 하강이 불가능하다면, 로프가 올

바르게 설치되었는지 확인한다. 장비에

체중을 실고, 손잡이를 힘껏 당겨 비상

잠금의 작동을 확인한다 (위치 d): 장

비는 제동되고 로프는 잠긴다.

(B) 고정된 장비 (확보와 운송에 사용

): 후등자를 확보하거나 짐을 운송할

때는 힘껏 당긴다 (위치 c), 장비는 반

드시 로프 위에서 잠겨야 한다. 주의,

오류가 발생할 시 (로프가 뒤쪽으로 진

행) 오류 정지 장치는 작동하지 않는다

. 장비에 하중이 실리면 손잡이를 힘껏

당겨 비상 잠금의 작동을 확인(손잡이

위치 d): 장비는 제동되고 로프는 잠기

게 된다.

그림 3. 하강

움직이는 장비 (위치 c), 안전벨트에

연결: 다른 한 손으로 손잡이를 당겨 잠

금을 푸는 동안 한 손으로는 아래의 로

프를 잡고 제동을 조절하는 것이 효과

적이다. 손잡이를 풀면 간편하게 잠긴

다. 비상 잠금: 손잡이를 너무 많이 당

기면 (위치 d) 장비가 제동되고 로프가

잠김. 계속 하강하기 위해 손잡이를 위

쪽으로 올리기 (위치 c).

주의, 만약 I’D가 손에 의해 수평으

로 놓이게 되면 제동 기능은 잘못 작동

될 수 있다.

제동 마찰을 높히기 위해서는 아래의

로프를 카라비너에 통과시킨다.

주의, 제동 마찰을 높히기 위한 카라비

너가 I’D를 수평 위치에 놓이게 하면

제동 기능이 작용하지 않고 풀리게 될

수 있다.

그림 4. 작업위치

원하는 작업위치에서 멈춘 후, 손잡이

를 하강기의 반대방향으로 돌리면 로프

는 잠긴다. 가능한 손잡이에 무리한 압

력을 가하지 않고 아래로 당긴다 (위

치 b); 이 위치는 로프의 직경에 따라

다양하다. 작업위치에서는 (양손 놓기)

반드시 손잡이를 위치 b에 놓는다. 작

업위치를 풀려면 한 손으로 아래의 로

프를 잡고 다른 손으로 손잡이를 하강

위치로 돌린다.

그림 5. 주마링

움직이는 장비 (위치 c 또는 d), 안전

벨트에 연결하기.

요구되는 동작:

- I’D에 메달리기,

- 발을 들어 올리면서 로프 크램프/그

랩 ASCENSION (B17)을 위로 밀어

올리기, (이때 로프 크램프/그랩는 반

드시 랜야드로 안전벨트에 연결).

- 장비를 통해 느슨해진 로프를 당기면

서 로프 크램프/그랩(B17)에 부착된

발고리에서 일어서기 (늘어진 로프를

최대한 당기기),

- 다시 I’D에 메달리기,

- 다시 크램프/그랩 (B17)을 올리기.

그림 6. 고정된 확보지점에서 후등

자 확보보기

장비를 확보지점에 연결하기: 제동 마

찰은 여유분 로프를 반드시 카라비너에

통과. 여유분 로프를 잡고 손잡이를 윗

방향으로 밀기 (위치 c).

그림 7. 안전벨트로 확보 보기

안전벨트에 장비 연결하기. 선등자는

후등자를 확보하기 위해 먼저 안전한

자세를 취하고, 확보지점과 충분한 간

격을 둔다. 장비는 그림 3과 같은 방법

이 사용된다.

그림 8. 비상 상황에서의 구조: 함께

하강하기

움직이는 장비, 안전벨트에 연결: 반드

시 훈련 경험이나 장비 사용법을 숙지

하고 있는 사람만 사용을 허가한다. 최

대 하중 250 kg, 허용된 충격 하중은

없으며 반드시 보조 제동 시스템과 함

께 사용한다.

확보보기

확보자는 최대한 안전에 집중한다: 추

락의 위험을 피하기 위해 반드시 필요

한 자세.

천천히 추락하거나 가벼운 무게의 등반

자: 긴 로프에 설치된 많은 확보 지점

(KR) 한국어

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(CN) 中文

欲有利滑动，应该尽量推进活动绳

，而不是拉领攀者的绳子。要止住

一个下坠，用力拉住活动绳。若作

下降，器械的操作与图解7所述相

似。

图解10。同绳随攀者的保护/复合保护

固定器械（c位）安放在确保点上：

保护者用一只手抓住活动绳，用另

一只手抓住随攀者的绳子。有序地

吸收绳子余量。要止住一个下坠，

用力拉住活动绳。若作下降，器械

的操作与图解6所述相似。

注意，如果搞错（绳子方向弄反）

，纠错销子就不起作用。

图解11。止回反向 + 简单滑车系统

固定器械（c位）安放在确保点上：

I’ D可用作止回反向，以绷紧一根

绳子或提升一个重荷。

自动掣停下降保护器

部件术语

（1）活动侧板，（2）安全棘爪，

（3）垫块，（4）开启轴，（5）凸

轮，（6）纠错销子，（7）固定侧

板，（8）手柄。

主要材料：铝合金（侧板），不锈

钢（凸轮），镀铬钢（销子）。

检查，核查要点

使用之前先检查：固定和摆动侧板

；凸轮（检查磨损指示点*，见图）

和垫块；闭锁系统（安全棘爪，开

启轴）以及凸轮弹簧，安全棘爪和

纠错销子的运行情况。最后作整体

运行测试（见图解2）。

* 注意，当凸轮凹槽的磨损达到了指

示点，就不要再使用这个I’D下降

器。根据绳索直径和外鞘的状况，

下降器会不再有足够的掣停功能。

遇有疑问，请将该器械返回Petzl公

司作检查

使用说明

本器械能够避免某些错误，但不是

全部。使用者应当接受合适的培训

，并始终保持警惕。积极建议你使

用手套。不要忘记在绳子顶端打一

个结。

手柄的位置

（a）运输，（b）保持作业体位，

（c）下降和保护，（d）“防慌乱

”掣停。

图解1。绳索的安装

将I’ D下降器或者装到安全带上

（A）（活动器械），或者装到确保

点上（B）（固定器械）。抬起活动

侧板。按照器械上刻度的方向安放

绳子。手柄应该到位（C）。将活动

侧板重新关在一个闭锁的安全扣上

（安全棘爪）。

图解2。运行检查

每次使用前，为了检查绳子的安放

和器械的运行，总应该作一个复合

保护的测试。

(A). 活动器械：下降前，将体重压

上器械，绳子绷紧（手柄到C位）。

检查器械能够卡住绳子。用一只手

抓住活动绳，慢慢地捏紧手柄，让

绳子滑动。当松开手柄，ID就刹车

并卡住绳子。如果不能卡住，或者

人不能下降，因为不管手柄处于何

位置，绳子都卡住，就应检查绳子

的安装方向。

始终将体重压上器械，强力捏紧手

柄（到d位），检查“防慌乱”掣停

的运行情况：器械就刹车并卡住绳

子。

(B). 固定器械（保护或撤离功能）

：紧拉随攀者或负重的绳子（手柄

到c位）时，器械应能卡住绳子。注

意，如果搞错（绳子方向弄反），

纠错销子就不起作用。

器械负重时，测试“防慌乱”掣停

的运行，紧推或紧捏手柄（到d位）

：器械就刹车并卡住绳子。

图解3。下降

活动下降器（c位）安放于安全带上

：刹车松紧是靠抓活动绳的松与紧

来调节，同时用另一只手控制手柄

来松开绳子。松开手柄即可方便地

卡住绳子。慌乱的情况：手柄捏得

太紧（d位），器械就刹车并卡住绳

子。要继续下降，首先把手柄往上

升（c位）。

注意，如果用手将I’ D保持在水平

位，刹车的功能就会失效。

要获得额外的刹车功能，把绳子的

活动股放到一个安全扣中去。

注意，这个刹车安全扣能水平地卡

住I’ D，从而干扰绳上的掣停。

图解4。保持作业体位

到达希望的位置上停下后，为了把

器械锁定在绳上，将手柄向下降位

的反面转动，然后最大限度但不用

死劲地关上它（b位）；这一位置

根据绳子的直径而变化。为了绷紧

工作，I’ D应处于这一位置。要脱

离这一系统，用一只手抓住活动股

，用另一只手将手柄重放到下降位

置。

图解5。偶然爬上绳子

活动器械（c或d位）安放于安全带

上。

要作的运动如下：

- 自我悬系于I’ D，

- 同时升上ASCENSION上升器

(B17)，脚放在脚蹬里（这个上升器

应该用一根挽索联系于安全带），

- 边升到上升器(B17)，边用另一只

手吸收绳子松出的部分（永远不要

让绳子松弛），

- 再次悬系于I’ D，

- 再升上上升器(B17)，周而复始。

图解6。从一个固定点下降

固定器械安放在确保点上：绳子的

活动股应当穿进一个安全扣以获得

额外的刹车。抓住这活动股，将手

柄上推（c位）以松脱器械。

图解7。从安全带上撤离

固定器械安放于安全带上：为了降

下一个人（自我保护是必须的），

把自己好生固定，使用一个额外刹

车。器械的操作与图解3所述相似。

图解8。特别撤离：陪伴下降

活动器械安放于安全带上：仅应由

受过专门训练的救生者来使用。最

多250公斤，不允许任何碰撞，额外

刹车必不可少。

保护

注意保护者的安全：他绝对应得到

复合保护，以避免任何下坠的可能

。

缓慢下坠和轻体重的下攀者：在一

长段绳距离上作重复的摩擦可减低

传递到器械的冲击力。绳子的掣停

会因此滞后。

图解9。领攀者的保护

使用一根动力绳EN892.

固定器械（c位）安放于随攀者的安

全带上（使用前先检查绳子安放正

确）：保护者用一只手抓住活动绳

，用另一只手抓住领攀者的绳子。

Notice SpécifiqueD20 I’D réf. : D20900-04 210302

(TH) ÍØ»¡Ã³ìâÃÂµÑÇ ¤ØÁàª×Í¡áººàºÃ¤ÍÑµâ¹ÁÑµÔ

ª×èÍ¢Í§ÊèÇ¹»ÃÐ¡Íº

(1) á¼è¹¢éÒ§áººà¤Å×èÍ¹·Õèä´é, (2) µÑÇ¨Ñº»éÍ§¡Ñ¹ÀÑÂ,

(3) µÑÇàÊÕÂ´·Ò¹àª×Í¡, (4) á¡¹ËÁØ¹á¼è¹¢éÒ§,

(5) ÅÙ¡àºÕéÂÇ, (6) µÑÇ¨Ñº»éÍ§¡Ñ¹¢éÍ¼Ô´¾ÅÒ´,

(7) á¼è¹¢éÒ§áºº¶ÒÇÃ, (8) ¤Ñ¹âÂ¡ ÊèÇ¹»ÃÐ¡ÍºËÅÑ¡:

ÍÅÙÁÔ¹ÑèÁÍÑÅÅÍÂ(á¼è¹¢éÒ§), àËÅç¡»ÅÍ´Ê¹ÔÁ (ÅÙ¡àºÕéÂÇ),

àËÅç¡à¤Å×Íºâ¤ÃàÁÕèÂÁ (µÑÇ¨Ñº»éÍ§¡Ñ¹¢éÍ¼Ô´¾ÅÒ´)

¡ÒÃµÃÇ¨ÊÍº, ¨Ø´·ÕèµéÍ§µÃÇ¨

áÅÐáºº¶ÒÇÃ; ÅÙ¡àºÕéÂÇ (ãËéµÃÇ¨¡ÒÃÊÖ¡ËÃÍ·

ÕèµÑÇªÕé¹Ó - ´Ù·ÕèÀÒ¾»ÃÐ¡Íº) áÅÐµÑÇàÊÕÂ´·Ò¹àª×Í¡;

ÊèÇ¹»ÃÐ¡Íº¢Í§ÃÐººÅçÍ¤ (µÑÇ¨Ñº»éÍ§¡Ñ¹ÀÑÂ,

µÃÇ¨ÊÍº ¡ÒÃ·Ó§Ò¹ãËéàÊÃç¨àÃÕÂºÃéÍÂ (´ÙÀÒ¾Í¸ÔºÒÂ 2)

¤Óàµ×Í¹, àÁ×èÍÃèÍ§¢Í§ÅÙ¡àºÕéÂÇÊÖ¡¶Ö§µÓáË¹è§µÑÇªÕé¹Ó¡ÒÃÊÖ¡

ËÃÍ ãËéàÅÔ¡ãªé ID ·Ñé§¹Õé¢Öé¹ÍÂÙè ¡ÑºàÊé¹¼èÒÈÙ¹Âì¡ÅÒ§¢Í§àª×Í¡

áÅÐÊÀÒ¾¢Í§»ÅÍ¡àª×Í¡, ÍØ»¡Ã³ìâÃÂµÑÇÍÒ¨¨ÐäÁèÁÕ¾ÅÑ§¤Çº¤ØÁ

¡ÒÃàºÃ¤àª×Í¡à¾ÕÂ§¾Í

¶éÒ¾º¤ÇÒÁ¼Ô´¾ÅÒ´, Êè§ÍØ»¡Ã³ìãËé PETZL ËÃ×ÍµÑÇá·¹¨ÓË¹èÒÂ

à¾×èÍµÃÇ¨ÊÍº

¤Óá¹Ð¹Ó¡ÒÃãªé§Ò¹

ÍØ»¡Ã³ìµÑÇ¹ÕéÊÒÁÒÃ¶ªèÇÂ»éÍ§¡Ñ¹¢éÍ¼Ô´¾ÅÒ´µèÒ§æ,

áµèäÁèãªè·Ñé§ËÁ´ ¼Ùéãªé¨ÐµéÍ§ä´éÃÑº¡ÒÃ½Ö¡ ½¹à»ç¹¾ÔàÈÉ áÅÐÂÑ§¤

§àµÃÕÂÁ¾ÃéÍÁÍÂÙèà»ç¹»ÃÐ¨Ó¡ÒÃãªéÃèÇÁ¡Ñº¶Ø§Á×Íà»ç¹¡ÒÃàËÁÒÐÊ

Á ÍÂèÒ§ÂÔè§

µéÍ§¼Ù¡à§×èÍ¹·Õè»ÅÒÂàª×Í¡àÊÁÍ

µÓáË¹è§¢Í§¤Ñ¹âÂ¡

(a) ¡ÒÃ¾¡¾Ò, (b) µÓáË¹

è§à¾×èÍ¡ÒÃ·Ó§Ò¹, (c) ¡ÒÃâÃÂµÑÇ áÅÐ¡ÒÃ¤ØÁàª×Í¡,

(d) ¡ÒÃÅçÍ¤¨Ò¡¡ÒÃµ¡ã¨

ÀÒ¾Í¸ÔºÒÂ 1. ¡ÒÃãÊèàª×Í¡

¡ÒÃµÔ´ ID à¢éÒ¡ÑºÊÒÂÃÑ´ÊÐâ¾¡ (A) (ÍØ»¡Ã³ìà¤Å×èÍ¹·Õèä´é),

¤Ñ¹âÂ¡µéÍ§ÍÂÙèµÒÁµÓáË¹è§ (c)

»Ô´á¼è¹¢éÒ§à¤Å×èÍ¹·Õèä´é (µÑÇ¨Ñº»éÍ§¡Ñ¹ÀÑÂ)

ÅçÍ¤ÍÂÙè·Õè¤ÒÃÒäºà¹ÍÃì

ÀÒ¾Í¸ÔºÒÂ 2. ¡ÒÃµÃÇ¨ÊÍº¡ÒÃ·Ó§Ò¹

¡èÍ¹¡Ò

ÁÍ

(A) ¡ÒÃà¤Å×èÍ¹·Õè¢Í§ÍØ»¡Ã³ì: ¡èÍ¹¡ÒÃâÃÂµÑÇ, ãËé¶èÒÂ¹ÓéË¹

Ñ¡µÑÇä»·ÕèÍØ»¡Ã³ì, ·Óàª×Í¡ ãËéµÖ§, (¤Ñ¹âÂ¡ÍÂÙèã¹µÓáË¹è§ c)

µÃÇ¨´ÙÇèÒÍØ»¡Ã³ìÅçÍ¤àª×Í¡ áÅéÇ¡Ó»ÅÒÂàª×Í¡´éÇÂÁ×Í

à´ÕÂÇ, ¤èÍÂæ ´Ö§¤Ñ¹âÂ¡´éÇÂÁ×ÍÍÕ¡¢éÒ§, ¨¹¡ÇèÒàª×Í¡à

ÃÔèÁà¤Å×èÍ¹·ÕèàÁ×èÍ»ÅèÍÂÁ×Í¨Ò¡¤Ñ¹âÂ¡, ID ¨ÐàºÃ¤àª×Í¡,

¨Ò¡¹Ñé¹¨ÐÅçÍ¤àª×Í¡ ¶éÒ ID äÁèÅçÍ¤àª×Í¡, ËÃ×Í¶éÒâÃÂµÑÇäÁèä´é

áÊ´§ ÇèÒÍØ»¡Ã³ìÂÑ§ÅçÍ¤ÍÂÙè ãËéãªéè¤Ñ¹âÂ¡, µÃÇ¨´ÙÇèÒãÊèàª×Í¡

¶Ù¡µéÍ§ËÃ×ÍäÁè ´éÇÂ¹ÓéË¹Ñ¡µÑÇ·ÕèÂÑ§ÍÂÙè ·ÕèÍØ»¡Ã³ì, µÃÇ¨ÊÍº¡ÒÃ

(·ÕèµÓáË¹è§ d): ÍØ»¡Ã³ìàºÃ¤ ¨Ò¡¹Ñé¹¨ÐÅçÍ¤àª×Í¡

(B) ÍØ»¡Ã³ì·ÕèµÔ´µÑé§¶ÒÇÃ (ãªéÊÓËÃÑº¡ÒÃ¤ØÁàª×Í¡

ËÃ×Í¡ÒÃÍ¾Â¾): àÁ×èÍàª×Í¡ÁÒ¨Ò¡ ¨Ø´·ÕèÊÍ§

ËÃ×ÍÁÕ¹ÓéË¹Ñ¡´Ö§ÁÒ¡æ (¤Ñ¹âÂ¡ÍÂÙèµÓáË¹è§ c),

´éÇÂÍØ»¡Ã³ìÀÒÂãµé¡ÒÃÃÑº¹ÓéË¹Ñ¡, ãËéµÃÇ¨¡ÒÃ·Ó§Ò¹¢Í§¡ÒÃÅ

ÍØ»¡Ã³ì¨ÐàºÃ¤, ¨Ò¡¹Ñé¹¨ÐÅçÍ¤àª×Í¡

ÀÒ¾Í¸ÔºÒÂ 3 ¡ÒÃâÃÂµÑÇ

¡ÒÃ¤Çº¤ØÁ¡ÒÃàºÃ¤·Óä´éâ´Â ¡ÒÃ¡Ó»ÅÒÂàª×Í¡ ãËéá¹è¹

ÍÕ¡Á×ÍË¹Öè§ ¡ÒÃÅçÍ¤·Óä´é§èÒÂæ´éÇÂ¡ÒÃ»ÅèÍÂÁ×Í¨Ò¡¤Ñ¹âÂ¡

ÍØ»¡Ã³ì¨ÐàºÃ¤, ¨Ò¡¹Ñé¹¨ÐÅçÍ¤àª×Í¡ àÃÔèÁ¡ÒÃâÃÂµÑÇ µèÍä»,

ãËéâÂ¡¤Ñ¹âÂ¡¢Öé¹ä»(·ÕèµÓáË¹è§ c)

¤Óàµ×Í¹, ¶éÒ ID ¶Ù¡¨ÑºãËéÍÂÙèã¹µÓáË¹è§¢¹Ò¹¡Ñº¾×é¹âÅ¡

´éÇÂÁ×Í, ·ÓãËéË¹éÒ·Õè¡ÒÃàºÃ¤¢Í§ ID äÁè·Ó§Ò¹

ÊÓËÃÑº¡ÒÃà¾ÔèÁáÃ§àÊÕÂ´·Ò¹ãËé¡Ñº¡ÒÃàºÃ¤, ãËé¹Ó»ÅÒÂàª×Í¡¤

ÅéÍ§¼èÒ¹¤ÒÃÒäºà¹ÍÃìÍÕ¡ Ë¹Öè§µÑÇ

¤Óàµ×Í¹, ¤ÒÃÒäºà¹ÍÃì·Õèà¾ÔèÁáÃ§àÊÕÂ´·Ò¹à»ç¹¾ÔàÈÉ¹Õé

ÊÒÁÒÃ¶ÅçÍ¤ ID ãËéÍÂÙèã¹µÓáË¹è§·Õè¢¹Ò¹¡Ñº¾×é¹âÅ¡ áÅÐ·ÓãËéË¹

éÒ·Õè¡ÒÃàºÃ¤¢Í§ ID äÁè·Ó§Ò¹

(TH) ä·Â

ÀÒ¾Í¸ÔºÒÂ 4 µÓáË¹è§¢Í§¡ÒÃ·Ó§Ò¹

â´ÂâÂ¡¤Ñ¹âÂ¡ä»µÓáË¹è§ µÃ§¢éÒÁ¡Ñº¡ÒÃâÃÂµÑÇ, ¨Ò¡¹Ñé¹

µÑÇ ID ¨ÐµéÍ§ÇÒ§ÍÂÙèã¹µÓáË¹è§ ¹ÕéàÊÁÍ ¡ÒÃ»Å´ÅçÍ¤ÃÐºº,

¡Ó»ÅÒÂàª×Í¡´éÇÂÁ×Í¢éÒ§Ë¹Öè§, áÅÐÁ×ÍÍÕ¡¢éÒ§âÂ¡¤Ñ¹âÂ¡¡ÅÑº

ä»µÓáË¹è§¢Í§¡ÒÃâÃÂµÑÇ

ÀÒ¾Í¸ÔºÒÂ 5 ¡ÒÃ»Õ¹¢Öé¹àª×Í¡ã¹ºÒ§âÍ¡ÒÊ

âÂ¡¤Ñ¹âÂ¡¢Í§ÍØ»¡Ã³ì (·ÕèµÓáË¹è§ c ËÃ×Í d), ãÊèÍØ»¡Ã³ìà¢éÒ

¡ÑºÊÒÂÃÑ´ÊÐâ¾¡

¡ÒÃà¤Å×èÍ¹·ÕèµÒÁµéÍ§¡ÒÃ´Ñ§¹Õé:

- ËéÍÂµÑÇ´éÇÂ ID,

- àÅ×èÍ¹Á×Í¨Ñº µÑÇË¹Õº / ¨Ñºàª×Í¡ ASCENSION (B17)

- ãËéÂ×¹¢Öé¹´éÇÂºÑ¹ä´ ·ÕèÂÖ´¡ÑºµÑÇË¹Õº / ¨Ñºàª×Í¡ (B17) ¨¹¡ÃÐ

·Ñè§´Ö§àª×Í¡·ÕèËÂèÍ¹¼èÒ¹ÍØ» ¡Ã³ì (äÁè¤ÇÃ·ÓãËéàª×Í¡ËÂèÍ¹ÁÒ¡),

- ËéÍÂµÑÇ´éÇÂ ID ÍÕ¡¤ÃÑé§,

- àÅ×èÍ¹µÑÇË¹Õº / ¨Ñºàª×Í¡¢Öé¹ (B17) ÍÕ¡¤ÃÑé§, áÅÐ·ÓµèÍä»ÍÕ¡

ÀÒ¾Í¸ÔºÒÂ 6 ¡ÒÃËÂèÍ¹ ¨Ò¡¨Ø´¼Ù¡¶ÒÇÃ

ÀÒ¾Í¸ÔºÒÂ 7 ¡ÒÃËÂèÍ¹ ¨Ò¡ÊÒÂÃÑ´ÊÐâ¾¡

ÂÖ´ÍØ»¡Ã³ìà¢éÒ¡ÑºÊÒÂÃÑ´ÊÐâ¾¡ ãªéËÂèÍ¹ºØ¤¤Å, ÂÖ´µÑÇ¼ÙéËÂ

·ÕÖèÁÑè¹¤§ áÅÐãªéÃÐººàÊÃÔÁ¡ÒÃàºÃ¤ ãªéÍØ»¡Ã³ìµÒÁÇÔ¸Õ¡ÒÃ·Õè

áÊ´§ã¹ÀÒ¾Í¸ÔºÒÂ 3

ÀÒ¾Í¸ÔºÒÂ 8 ¡ÒÃÍ¾Â¾ã¹Ê¶Ò¹¡ÒÃ³ì¾ÔàÈÉ:

¡ÒÃâÃÂµÑÇáººÅ§ ¤Ùè

ÙéÀÑÂ·Õèä´éÃÑº¡ÒÃ½Ö¡½¹ã¹à·¤¹Ô¤¹Õéà·èÒ ¹Ñé¹ ¹ÓéË¹Ñ¡ÃÇÁäÁèà¡Ô¹

250 ¡ÔâÅ¡ÃÑÁ, äÁèÁÕ¼ÅµèÍ¤ÇÒÁ·¹·Ò¹¢Í§¡ÒÃÃÑº¹ÓéË¹Ñ¡,

¨ÐµéÍ§ ãªéÃèÇÁÃÐººàÊÃÔÁ¡ÒÃàºÃ¤à·èÒ¹Ñé¹

¡ÒÃ¤ØÁàª×Í¡

ãËéãÊèã¨µèÍ¤ÇÒÁ»ÅÍ´ÀÑÂ ¢Í§¼Ùé¤ØÁàª×Í¡: à»ç¹àÃ×èÍ§·Õè¨Óà»ç¹ÍÂ

èÒ§ÂÔè§ µèÍ¤¹¤ØÁàª×Í¡ ·ÕèµéÍ§ËÅÕ¡àÅÕèÂ§¤ÇÒÁàÊÕèÂ§·Ø¡ÍÂèÒ§µèÍ¡ÒÃ

¾ÅÑ´µ¡·ÕèÊÙ§

¡ÒÃµ¡ÍÂèÒ§ªéÒæ áÅÐ¹ÓË¹Ñ¡µÑÇ¢Í§¼Ùé»Õ¹: ¨Ø´·Õè¶Ù¡àÊÕÂ´ÊÕ

ÁÕÍÂÙèÁÒ¡ÁÒÂ µÅÍ´¤ÇÒÁÂÒÇ¢Í§ àÊé¹àª×Í¡ ÊÒÁÒÃ¶Å´áÃ§µ

¡¡ÃÐªÒ¡·ÕèÊè§¼èÒ¹ÁÒÂÑ§ÍØ»¡Ã³ì àÃ×èÍ§¹ÕéÊÒÁÒÃ¶¶èÇ§àÇÅÒ¢Í§

¡ÒÃàºÃ¤·Õèàª×Í¡ä´é

ÀÒ¾Í¸ÔºÒÂ 9 ¡ÒÃ¤ØÁàª×Í¡¼Ùé¹Ó»Õ¹

ÒÂÃÑ´ÊÐâ¾¡ (µÃÇ¨¤ÇÒÁ¶Ù¡µéÍ§¢Í§¡ÒÃãÊèàª×Í¡¡èÍ¹ ãªé§Ò¹):

¼Ùé¤ØÁàª×Í¡¡Ó»ÅÒÂàª×Í¡´éÇÂÁ×Í¢éÒ§Ë¹Öè§, áÅÐÁ×ÍÍÕ¡¢éÒ§¡Ó·Õèàª×Í

¼èÒ¹ÍØ»¡Ã³ì ËÂØ´¡ÒÃµ¡, ´Ö§»ÅÒÂàª×Í¡ãËéË¹Ñ¡á¹è¹ ¡ÒÃËÂèÍ¹,

ãËéãªéÍØ»¡Ã³ìµÒÁ·ÕèáÊ´§ã¹ÀÒ¾Í¸ÔºÒÂ 7

ÀÒ¾Í¸ÔºÒÂ 10. ¡ÒÃ¤ØÁàª×Í¡

¼Ùé»Õ¹µÒÁ(¤¹·ÕèÊÍ§) / ¡ÒÃ¤ØÁàª×Í¡´éÇÂµ¹àÍ§

´éÇÂÁ×Í¢éÒ§Ë¹Öè§, ¤¹¤ØÁàª×Í¡¡Ó·Õè »ÅÒÂàª×Í¡,

áÅÐÁ×ÍÍÕ¡¢éÒ§Ë¹Öè§, àª×Í¡¢Í§¼Ùé»Õ¹µÒÁ(¤¹·ÕèÊÍ§)

ãËé´Ö§àª×Í¡µÒÁ»¡µÔ ËÂØ´ ¡ÒÃµ¡, ´Ö§»ÅÒÂàª×Í¡ãËéá¹è¹

¡ÒÃËÂèÍ¹, ãËéãªéÍØ»¡Ã³ìµÒÁ·ÕèáÊ´§ã¹ÀÒ¾Í¸ÔºÒÂ 6

ÀÒ¾Í¸ÔºÒÂ 11. ¨Ø´´Ö§¢Öé¹·Õèàª×Í¡äÁèäËÅ¡ÅÑº +

ÃÐºº´Ö§àª×Í¡µÖ§ áºº§èÒÂ

¾×èÍ´Ö§¢Í§·ÕèÁÕ¹ÓéË¹Ñ¡¢Öé¹ÁÒ

Аннотация для Petzl I'D D20 L в формате PDF

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Beurer BG40

GBC 208 MultiBind

Petzl I'D D20 S

Gembird MHS-123
