Fagor 6H-114AB: Segurtasuna

73

e u s k a r a

Jarraibideen eskuliburua

Oso garrantzitsua: Irakurri eskuliburu hau osorik labea erabili aurretik. Dokumentazioa eta osagarriak

labe barruan aurkituko dituzu.

Testuak dagozkien irudiekin erlazionatzeko moduan diseinatu da eskuliburu hau.

Segurtasuna

• Indarrean dagoen tokiko araudiari jarraikiz, labearen

elektrizitate-elikadura instalatzean, deskonektatzeko gailuak ere

instalatu behar dira.

• Instalatzaile baimendu batek instalatu behar du labea,

fabrikatzailearen argibideei eta eskemei jarraikiz.

• Instalazio elektrikoak ezaugarri-plakan adierazitako potentzia

maximoa errespetatu behar du, baita arauzko lur-hartunea duen

elektrizitate-hartunea ere.

• Elikatze-kablea kaltetuta badago, saldu osteko zerbitzuak edo

langile gaitu batek aldatu beharko du, arriskuei aurre hartzeko.

• Lanpara aldatu aurretik, deskarga elektrikoak ekiditeko, egiaztatu

tresna deskonektatuta dagoela.

• Ez erabili garbiketa-produktu erregarri edo espartzu metaliko

gogorrik labeko atea garbitzeko; gainazala urratu eta beira

puskatu liteke.

• Labea martxan dagoenean, eskura dauden parte batzuk bero

daitezke. 8 urtetik beherako umeek urrun egon behar dute,

behintzat, ez badute zaintza etengaberik.

• Saiatu barruko berotze-elementuak ez ukitzen.

Garrantzitsua

  Gorde eskuliburu hau tresnarekin batera. Tresna beste

pertsona bati saldu edo eman behar badiozu, ziurtatu

labearekin batera eskuliburua ematen diozula. Irakurri

gomendio hauek tresna instalatu eta erabili aurretik. Zure

eta besteen segurtasunaren onbeharrez idatzi dira.

74

e u s k a r a

• Tresna hau 8 urtetik gorako umeek, gaitasun fi siko,

sentsorial edo mentalak urrituta dituzten pertsonek

edo ezagutza eta esperientzia falta dutenek erabili

ahal izateko, zaintza izan behar dute edo aurretik

tresna segurtasunez erabiltzeko eta arriskuak ulertzeko

argibide egokiak eman behar zaizkie. Umeek ez dute

aparatuarekin jolastu behar.

• Umeak ez dira ibiliko erabiltzaileak egin beharreko

mantentze- eta garbitze lanetan zaintzarik gabe.

• Tresna hau etxeko erabilera arrunterako diseinatu

da. Ez erabili xede komertzial edo industrialekin.

Elikadura-produktuak egosteko baino ez du balio.

• Ez saiatu tresnaren ezaugarriak aldatzen. Arriskutsua izan

liteke.

• Pirolisi bidez garbitzean, erabilera normalean baino

gehiago berotzen dira gainazal ukigarriak. Umeek urrun

egon behar dute.

• Pirolisi bidezko garbiketa egin aurretik, atera labetik

egoste-elementu guztiak eta garbitu hondar handiak.

• Ez jarri zama astunik labearen atearen gainean eta zaindu

ez dela umerik esertzen edo igotzen.

• Labe barruan edozein garbiketa-lan egiteko, itzalita egin

behar du.

• Labea erabili ondoren, egiaztatu aginte guztiak itzalita

posizioan daudela.

• Ez erabili labea ganbara gisa edo osagarriak erabili

ondoren gordetzeko.

• Ez erabili lurrunezko edo presio handiko tresnarik labea

garbitzeko (segurtasun elektrikoarekin erlazionatutako

neurriak direla-eta).

• Labeak atea beti itxita izan behar du funtzionatzen ari

denean, programa guztietan, baita grill programan ere.

e u s k a r a

75

1 2

Instalazioa

Erabilera

Identifi katu zure labearen modeloa

(“

a

”, “

b

”,

“

c

”, “

d

”, “

e

”, “

f

”), zure aginte-panela irudikoarekin

alderatuz.

1.1 Enbalajea kentzea.

 Kendu babes-elementu

guztiak.

1.2  Sare elektrikorako konexioa.

Kontuan hartu

beti ezaugarri-plakaren datuak (1.2.1) eta

labea ahokatuko deneko altzariaren neurriak

(1.2.2, 1.2.3).

 Labe

independenteak:

aparatua konexio

fi nko  monofasiko baten bidez konektatu

behar da sarera, eta konexio horretan

neutroa (kolore urdina) neutroarekin dagoela

bermatu behar da (1.2.4). Labea hutsunean

sartu, eta soberan dagoen kablea goialdean

gelditzen dela ziurtatu (1.2.5, 1.2.6). Altzarira

lotu horretarako dituzun bi torlojuekin

(1.2.7). Tresna instalatzen bukatzeko, ordua

ezarri beharra dago (a, c, d, f). Tarte batez

aktibitaterik ez badu, tresna standby edo

egonean modura pasako da eta, modeloaren

arabera, argia jaitsi edo pantaila itzali egingo

da.

 Bitrozeramikazko

plaketarako

erabilera anitzeko labeak:

arriskua

saihesteko, fabrikatzaileak gomendatutako

bitrozeramikazko plakekin bakarrik

instalatuko da labea. Egosketa-plaka

gainestalkiaren gainean jarri, eta

konmutadore-kaxa askatu (1.2.8).

Plaka gainestalkiaren hutsunean sartu,

instalazio-baldintzak betez (ikus plakaren

eskuliburua) (1.2.9). Labea altzariaren

hutsunean sartu, maneiatzeko lekua utziz

(1.2.10). Kaxa labera torlojutu (1.2.11,

1.2.12). Plaka labera konektatu (1.2.13).

Labea barruraino sartu, eta bi torlojuekin lotu

(1.2.14, 1.2.15). Agintearen osagarriak presio

bidez kokatu, bero-foku eta aginte motak

kontuan hartuta (1.2.16 eta 1.2.17).).

0

Identifi kazioa

Zure labe berria erabili aurretik, hutsik

dagoela berotu

 (elikagairik gabe,

kokalekuan, 250 ºC-tara 30-60 minutuz). Kea edo

kiratsa sor dezake (normala da, koipe-hondarrak

…berotzen direlako). Hoztutakoan, barrualdetik

aurre-garbiketa bat egin trapu busti batez.

2.1  Osagarriak.

Modeloen arabera erretilu

sakona (2.1.1), erretilu laua (2.1.2) eta funtzio

anitzeko parrilla (2.1.3) izango dituzu, modu

independentean funtzionatzen dutenak.

Gainera, funtzio anitzeko parrillarekin (2.1.4)

edozein erretilu konbinatu eta multzoa osa

dezakezu. Osagarri edo multzo guztiak

zuzenean edo partzialki ateratzeko parrillaren

(2.1.5) gainean nahiz guztiz ateratzeko

parrillaren gainean munta daitezke (2.1.6,

2.1.7) (2.1.8). Partzialki ateratzeko erretilua

baduzu, modu independentean edo beste

erretiluekin batera erabiliko da (3 modalitate)

(2.1.9). Parrilla sinplea modu independentean

erabiltzen da (2.1.10). Automatikoki ateratzeko

“Impulse” gidariak badituzu, lehenik, sar

itzazu labean erretilu gabe(2.1.11). Labea

irekitzean, “Impulse” gidariak automatikoki

irtetzen dira erretiluaren pisuarekin (2.1.12).

“Impulse” gidariekin, nahitaezkoa da erretilua

jakien euskarri gisa erabiltzea (2.1.13). Labe

barrura sartzean, kontutan hartu beti parrillen

posizioa. Ez iraultzeko geldigailuak dituzte

alboetan (2.1.14).

2.2 Osagarriaren kokalekua.

 5 kokaleku daude

osagarriak jartzeko

.

2.3  Ordua aldatzea. Erloju analogikoa:

 Tira

beheko agintetik eta biratu eskuinera (2.3.1).

Ordua aldatu (2.3.2).

Erloju digitala:

 sakatu

 tekla, eta

 keinuka hasiko da (2.3.3).

Ordua aldatu  ,   teklak erabiliz (2.3.4).

Segundo batzuen ostean,

 ikurrak ez du

keinurik egingo (2.3.5).

Oharra:

 ordua berriro aldatu behar da

korronte-etena badago edo ordutegia aldatu

bada.

2.4 Elikagaiak kozinatzea.

 Elikagaia labean

sartu. Osagarria(k) eta horren kokalekua

aukeratu, kozinatze-taula kontsultatu ostean.

Itxi atea.

2.5 Kozinatze-funtzioa aukeratzea.

Modeloaren arabera, kozinatze-funtzioa

aukeratu

Bero arrunta, haizagailuarekin.

 Edozein

plater prestatzeko. Plater bat baino gehiago

presta daiteke usainak edo zaporeak nahastu

gabe.

Turbo plus.

 Erdiko erresistentziak sortzen du

beroa.

Grill indartsua haizagailuarekin.

Beroa

e u s k a r a

76

era uniformean banatuz gainerretzen du.

Tamaina handiko platerak erretzeko egokia.

Grill indartsua.

 Gainerretzeko: pasta, souffl é

eta bexamela.

Grill suabea.

 Hanburgesak, ogi txigortua eta

azalera txikiko elikagaiak.

Zolako bero indartsua.

Azpitik ateratzen

den bero indartsua era uniformean banatzen

da. Paella eta pizzetarako egokia.

Zolako bero indartsua, haizagailuarekin.

Haizagailuak azpitik datorren beroa era

uniformean banatzen du. Paelletarako

egokia.

 Bero  arrunta.

Ogia, tartak, pastel beteak eta

okela.

Desizoztea.

 Oso denbora laburrean

desizozten du edozein produktu.

Funtzionamendu-argia piztuko da.

 Celeris.

 Labea aurretiaz berotzeko.

2.6 Tenperatura aukeratzea

. Tenperatura

aukeratu hautagailua biratuz. Aukeratutako

tenperatura lortutakoan, argia itzali egingo

da.

IRAUPEN-FUNTZIOAK

2.7  Iraupena aukeratu. Tenporizadorea

: minutuak aukeratu hautagailua biratuz

(2.7.1). Denbora-mugarik gabe funtziona

dezan, eskuzko posizioan jarri  .

Erloju analogikoa:

 Biratu goiko mandoa

eskuinera eta aukeratu minutuak (2.7.2).

Denbora-mugarik gabe funtziona dezan,

eskuzko posizioan jarri   , eta gezi gorria

erlojuko orratzek adierazten duten ordu

berean kokatu.

 Erloju

digitala:

 sakatu   tekla, eta

keinuka hasiko da (2.7.3). Iraupena aldatu

 ,   teklak erabiliz (2.7.4). Segundo

batzuen ostean,   ikurrak ez du keinurik

egingo.

2.8 Hasiera-ordua aukeratzea.

 Erloju

analogikoa:

 Programa eta

tenperatura aukeratutakoan, biratu goiko

mandoa

 tokian jarri arte. Ondoren tira

goiko mandotik eta biratu gezi gorriak

hasteko ordua adierazi arte (2.8.1). Aukeratu

iraupena, goiko agintea eskuinera biratuta.

2.9 Amaiera-ordua aukeratzea.

Erloju digitala:

 programa, tenperatura

eta iraupena aukeratutakoan, sakatu

tekla, eta

 keinuka hasiko da (2.9.1).

Amaiera-ordua aldatu   ,   teklak erabiliz

(2.9.2). Segundo batzuen ostean,

ikurrak ez du keinurik egingo.

2.10 Abisu-funtzioa

 Erloju

analogikoa:

0

 posizioa aukeratu,

programa-hautagailua erabiliz. Biratu goiko

agintea eskuinera eta aukeratu minutuak

(2.10.2). Labea itzalita dagoenean bakarrik

funtzionatzen du.

Erloju digitala:

 sakatua   tekla hainbat

aldiz, eta

 keinuka hasiko da (2.10.3).

3

Mantentzea eta

garbiketa

3.1 Osagarrien garbiketa.

Ontzi-garbigailuan

sar daitezke. Eskuz garbitzen badituzu,

erabilera arrunteko garbigarria erabili.

Garbiketa errazteko, beratzen jar itzazu.

Labearen barrualdea garbitzea.

3.2  Alboko gidarien garbiketa

Alboetako

gidariak atera. Modeloen arabera, alboetako

gidariek bi fi nkatze mota dute; euskarririk

gabekoa (3.2.1, 3.2.2) edo euskarriduna

(3.2.4, 3.2.5). Behin gidariak aterata, erabili

zapi heze bat alboetako hormak garbitzeko

(3.2.3, 3.2.6). Behin labeko hormak garbituta,

jarri gidariak berriz.

3.3  Horma zimurtsuak dituzten labeak.

Autogarbigarriak.

Labe hauen kasuan,

atzeko plaka eta alboetako panelak

esmalte autogarbigarri batekin estalita

daude, labeak funtzionatzen duen bitartean

koipea kentzeko balio dutenak. Alboetako

panelak alderantzikagarriak dira eta, horrela,

estalduraren iraupena bikoizten da.

Panelak ez direnean berez nahikoa

garbi geratzen, leheneratu beharra dute.

Horretarako, atera osagarri eta ontzi guztiak

labetik. Ondo garbitu autogarbigarriak ez

diren gainazalak. Aukeratu

 funtzioa.

Jarri tenperatura 250º C-tan eta denbora

30 eta 60 minutu bitartean, zikinkeria

kopuruaren arabera. Garbiketa-programa

bukatu eta labea hoztutakoan, belaki heze

batekin elementu autogarbigarriak garbitu eta

guztiz funtzionalak izango dira berriz.

3.4 Sabaia garbitzea.

 Zure labeak grill

eraisgarria badu, egin tira gorantz eta sakatu

jaisteko (3.4.1) eta garbitu sabaia zapi heze

batekin (3.4.2).

3.5  Labearen kanpoaldea garbitzea.

Produktu

Iraupena aldatu   ,   teklak erabiliz

(2.10.4). Segundo batzuen ostean,

ikurrak ez du keinurik egingo. Labea piztuta

zein itzalita dagoenean funtzionatzen du.

2.11 Blokeo-funtzioa.

 Haurrek erabil ez

dezaten..

Erloju analogikoa:

 Biratu goiko agintea

aukeratu arte (2.11.1).

Erloju digitala:

   ,   teklak aldi berean

sakatu 3 segundoz, eta

 ikusiko duzu

(2.11.2). Desblokeatzeko, errepikatu

eragiketa.

Erabilera-oharrak:

 Egosketa-denbora

bukatutakoan, funtzio- eta tenperatura-aginteak

0

 posizioan jarri eta denbora-agintea eskuzko

posizioan   . Labeko atea kontuz ireki, lurrun

beroa irten daiteke-eta.

e u s k a r a

77

5

Ingurumena

4

Arazoak konpontzea

Badira hainbat gorabehera zuk zeuk konpon

ditzakezunak.

4.1 Ez dabil.

 Ziurtatu konektatuta dagoela edo/

eta denbora-hautagailua

0

 posizioan ez

dagoela.

4.2  Labea martxan dela, kea irteten da.

 Jaitsi

labeko tenperatura edo/eta labea garbitu (3.3

puntua)

4.3  Egosketa ostean labeak zarata egiten du.

Guztiz normala da, haizagailuak martxan

jarraitzen duelako labe barruko eta kanpoko

tenperatura jaitsi arte.

Pantaila digitala duten modeloek edozein

gorabeheraren berri ematen duen diagnostiko

sistema bat dute. Pantailan ikusi ahal izango duzu:

4.4 Ez dabil.

keinuka.

 Funtzio-hautagailua

0

posizioan jarri, eta ordua aldatu (2.3 puntua).

4.5 Ez dabil.

keinuka.

 Labea ordu

Labea ingurumena babesteko diseinatu da.

Ingurumena zaintzen du.

 Labea behar denean

bakarrik aurre-berotu (ikus taula). Ahal bada

kolore iluneko moldeak erabili. Labea denbora

luzez erabili behar baduzu, aurreikusitakoa baino

5 edo 10 minutu lehenago deskonektatu.

Tresna elektriko eta elektronikoen hondakin-

kudeaketa.

 ikurrak esan nahi du gailua ez dela etxeko

hondakinak jasotzeko ohiko edukiontzietara bota

behar.

Hondakinen bilketarako zentro berezi batean utzi

zure labea.

Etxetresna elektrikoen birziklatzeak osasunerako

eta ingurumenerako ondorio kaltegarriak

saihesten ditu, eta energia eta baliabideak

aurreztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez

harremanetan herriko agintariekin edo labea erosi

zenuen saltokiarekin.

neutroak erabili, eta ondo sikatu trapu leun

batez.

3.6 Aquasliding funtzioa

sistemari esker labea

errazago garbitzen da uraren lurruna erabilita.

35 minutu irauten du eta honela egiten da.

•  Labe epelarekin hasi.

•  Atera osagarri guztiak eta alboetako gidak

modeloaren arabera.

•  Zipriztindu labearen barruko hormak

200 ml urekin.

 Ur gehiegi botaz gero,

gainezka egin dezake.

• Modeloaren arabera,

a)

Aquaslading

 itxaron labeak

garbiketa-zikloa bukatu dela adierazi

arte.

b)

ohikoa

150ºC-ra,  10 minutuz.

Denbora hori igarotakoan, egokitu

gutxieneko tenperaturara (35ºC - 75ºC

modeloaren arabera)  eta mantendu

20 minutuz. Jarraibide hauek betetzen

ez badira, aurrealdean kondentsazioa

egon daiteke.

• Itzali labea.

•  Kontuz ireki labeko atea, lurrina saihestuta.

•  Zikloaren amaieran kendu barruko ura eta

trapu baten laguntzarekin kendu geratzen

den zikina. Garbiketan laguntzeko

ziklo honek eraginkortasuna galduko

du ez badira adierazitako denborak

errespetatzen.

* Modeloaren arabera, ohartarazle funtzioa

erabil dezakezu.

Erabilera-oharrak: 1.

Ziurtatu labea itzalita

dagoela.

2.

Ez erabili inoiz lurrunezko

garbiketa-ekipamendurik.

batzuetan martxan egon da, eta

segurtasun-arrazoiengatik deskonektatu

egin da automatikoki. Funtzio-hautagailua

0

posizioan jarri, eta ordua aldatu (2.3 puntua).

4.6 Ez dabil.

keinuka.

 Funtzio-hautagailua

0

kokalekuan jarri, eta labea desblokeatu (2.11

puntua).

4.7 Badabil.

keinuka.

Sakatu edozein tekla.

  • Ez maneiatu labea, konpondu nahian,

deitu zerbitzu teknikora.

e u s k a r a

78

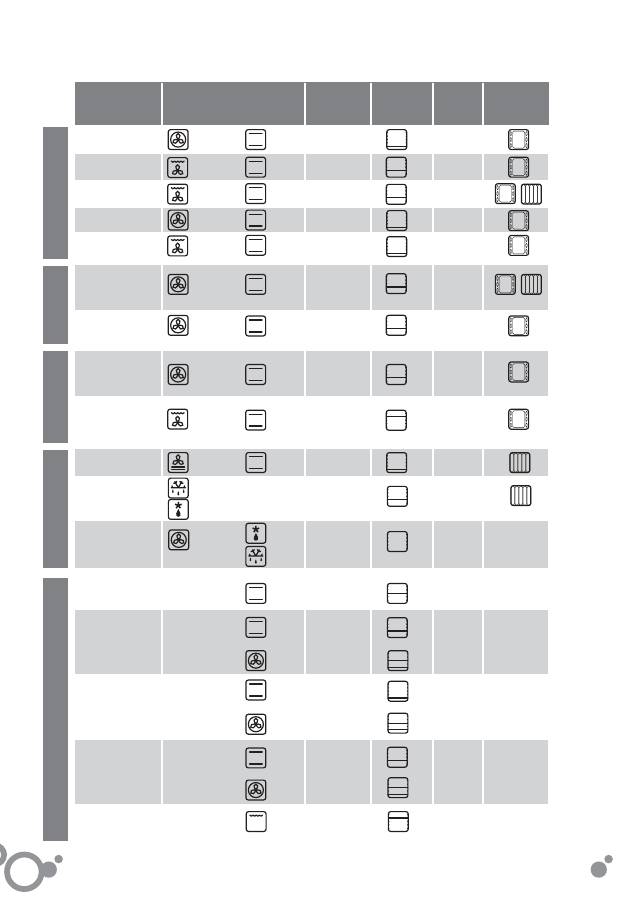

Egosketa-taula

bildotsa 1,2 Kg

indioilarra 4 Kg

Elikagaia

txahalkia 1,5 Kg

190º C

150º C

200º C

170º C

210º C

190º C

200º C

210º C

220º C

200º C

75º C

210º C

1

2

2

2

2

2

4

3

2

2

1

2

1

1

1

3

1

3

1

3

1

50 - 60 min

ez

ez

ez

ez

ez

ez

ez

bai

bai

bai

Aurre berotzea

5 min

bai

ez

ez

ez

ez

ez

bai

ez

85 - 95 min

40 - 50 min

115 - 125 min

50 - 60 min

30 - 40 min

15 - 19 min

7 - 9 min

4 - 5 min

Erretilu sakona

2-3 minutu

parrilan sukaltzea

Erretilu sakona

Moldea parrila

gainean

Parrila

Erretilu sakona/

estandarra

2 molde parrilan eta

erretiluaren gainean

2 molde parrilan eta

erretiluaren gainean

18 - 22 min

180º C

220º C

190º C

230º C

210º C

220º C

230º C

240º C

175º C

220º C

pizza

piper gorriak

erreta

1,25 Kg

legatz errea /

bakailaoa la-

bean 1,5 Kg

txerrikia 1,5 Kg

tomate

beteak 4 ale

otarrainxka

labean

1 Kg

8.4.1 Gurinezko

gaileta

9.1 Grillerako

azalera

8.4.2

Madalenak

8.5.1 Koiperik

gabeko

bizkotxoa

8.5.2 Sagar

tarta

oilaskoa 1,25 Kg

desizozketa

elikagai mota

guztietarako

Programa eta tenperatura

Iraupena

Kokalekua

Aurre-

beroketa

Osagarriak

haragiak eta hegaztiak

barazkiak

arrainak eta

itsaskiak

bestelakoak

FUNTZIOEN EGOKIT

AZUNA BAIEZT

A

TZEKO FROGAK

IEC/EN60350 NORMAREN ARABEHERA

40º C

-

50ºC

40º C

-

50ºC

0

ez

25 - 30 min

Ogia/Opilak

egiteko masa-

ren hartzidura

*

 Modeloen arabera.

22 min

185º C

23 min

180º C

25 min

185º C

40-45 min

*160º C

45 min

*180º C

40 min

*180º C

50-55 min

2-3 min

*250º C

4
