Instructions d’assemblage pour le modèle : VM200

Nous vous remercions d’avoir choisi un montant mural VisionMount™ de Sanus Systems. Le VM200 est conçu pour xer au mur des téléviseurs à

afchage LCD mesurant jusqu’à 40 pouces et d’un poids maximal de 36,3 kg. Il vous permettra d’incliner sans effort votre téléviseur de ±20 °.

Précautions de sécurité : Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette installation, veuillez faire

appel à un technicien qualié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l’Europe). Vous

pouvez aussi allez sur notre site Web au www.sanus.com. Vériez soigneusement qu’il n’y a aucune pièce manquante ou défectueuse. Les représentants

de notre service à la clientèle peuvent répondre rapidement à toute question concernant l’installation ou les pièces manquantes ou endommagées. Les

pièces de rechange de produits achetés auprès de distributeurs agréés vous seront livrées directement. N’utilisez jamais de pièces défectueuses. Une

installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement spéciés

par Sanus Systems. Sanus Systems ne pourra être tenu responsable de dommages ou de blessures dus à un montage incorrect, à un assemblage incorrect

ou à un usage incorrect. Veuillez contacter Sanus Systems avant de retourner les produits au lieu de vente.

Remarque : Le matériel pour montage mural fourni n’est pas adapté aux cloisons à charpente métallique ni aux anciennes cloisons en blocs de cendre.

Si vous n’êtes pas certain de la nature de votre cloison, veuillez consulter un entrepreneur. Sanus prend soin d’inclure toute la visserie nécessaire au

montage d’un téléviseur. Si toutefois la visserie dont vous avez besoin n’est pas incluse, consultez une quincaillerie locale ou contactez directement

Sanus Systems.

Outils nécessaires : Perceuse, mèche de 3/16 pouce (mèche à maçonnerie de 1/2 pouce permettant de percer les surfaces en béton, de brique ou de

blocs en béton), jeu de douilles, tournevis cruciforme

FRANÇAIS

Pièces et matériel fournis : Certaines pièces ne sont pas illustrées grandeur réelle*

(1) Plaque murale - a* (1) Support gauche du moniteur - b* (1) Support droit du moniteur - c*

(3) Tire-fond - d (3) Boulon d’ancrage pour béton - f

(3) Rondelle pour tire-fond - e

Visserie de montage du téléviseur :

(4) Boulon M4 x 10 mm - g (4) Boulon M5 x 12 mm - h (4) Boulon M6 x 12 mm - i

(4) Boulon M4 x 30 mm - j (4) Boulon M5 x 30 mm - k (4) Boulon M6 x 35 mm - l

(4) Rondelle-frein M4 - m (4) Rondelle-frein M5 - n (4) Rondelle-frein M6 - o

(4) Rondelle M4/M5 - p (4) Rondelle M6 - q (4) Entretoise M4/M5 - r (4) Entretoise M6 - s

L’ U N I O N D E L A F O R M E E T D E L A F O N C T I O N

Etape 1 : Montage des supports du moniteur sur un téléviseur à panneau arrière plat

Déterminez d’abord le diamètre du boulon (g, h, i) que votre téléviseur nécessite en les vissant à la main dans l’insert leté du panneau arrière

du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement ! Une fois le bon diamètre déterminé, reportez-vous au schéma

approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (m, n, o), puis dans la rondelle correspondante (p, q) et dans le

support du moniteur (b, c), et faire nalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et

qu’ils sont tous deux au même niveau. Reportez-vous au schéma approprié ci-dessous.

Remarque : Pour les téléviseurs à panneau arrière courbé ou ceux dont l’insert leté est difcilement accessible, reportez-vous

à l’étape 2.

Boulon de diamètre M4 Boulon de diamètre M6

c b

m o

p q

FRANÇAIS

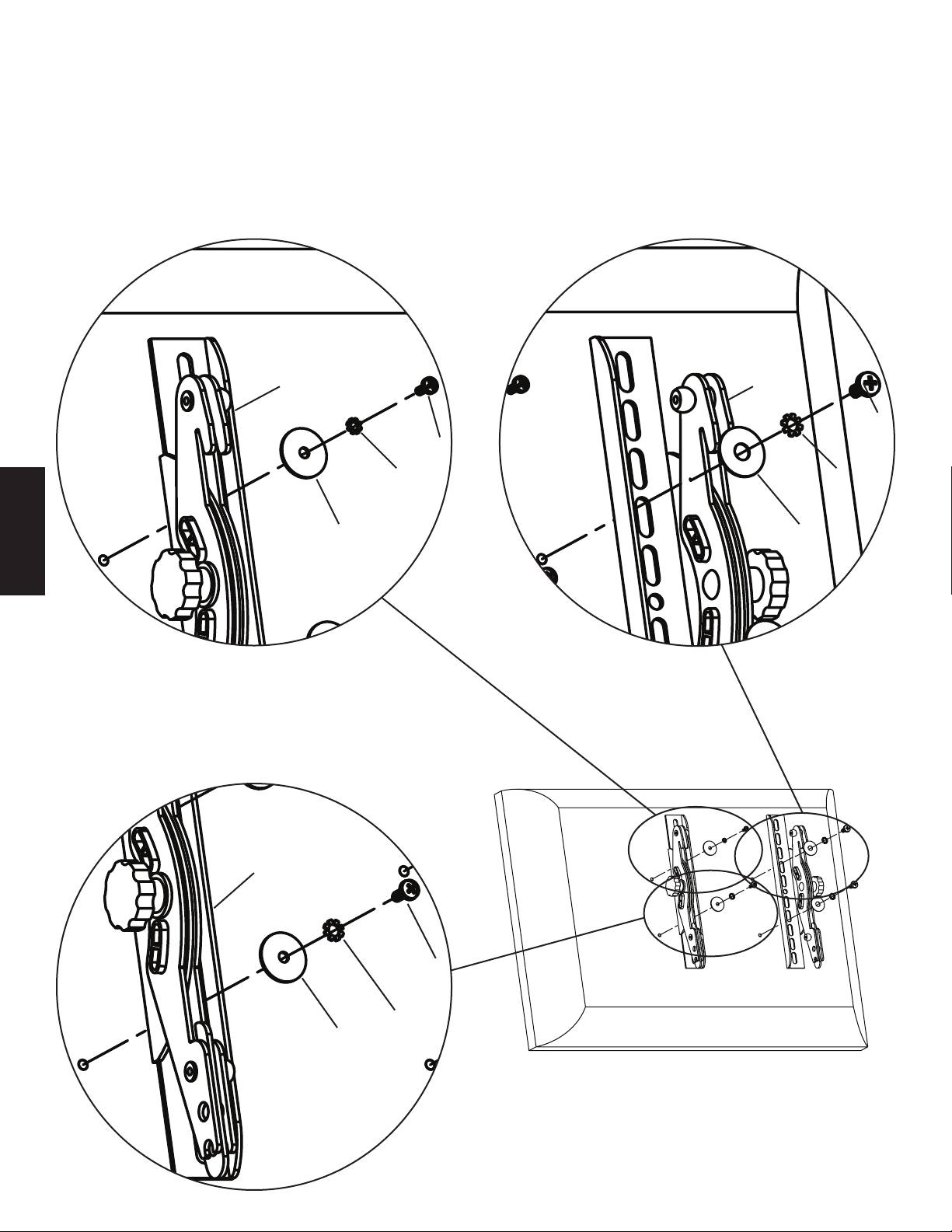

Boulon de diamètre M5 Schéma 1

Etape 2 : Montage des supports du moniteur sur un téléviseur à panneau arrière courbé ou sur un téléviseur dont l’insert leté

est difcilement accessible

Déterminez d’abord le diamètre du boulon (j, k, l) que votre téléviseur nécessite en les vissant à la main dans l’insert leté du panneau arrière

du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement ! Une fois le bon diamètre déterminé, reportez-vous au schéma

approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (m, n, o), puis dans la rondelle correspondante (p, q), dans le

support du moniteur (b, c) et dans une entretoise (r, s) et faire nalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur

sont centrés verticalement et qu’ils sont tous deux au même niveau. Reportez-vous au schéma approprié ci-dessous.

Boulon de diamètre M4 Boulon de diamètre M6

c b

j l

r m s o

p q

FRANÇAIS

Boulon de diamètre M5 Schéma 2

Etape 3 : Montage de la plaque murale - Les options de montage sont les suivantes : ossature de bois, brique, béton monolithe et bloc de béton.

Installation sur ossature de bois :

La plaque murale (a) doit être installée sur un montant simple en bois. Servez-vous de la plaque murale comme modèle an de marquer un emplacement

sur le mur, un sur la rangée supérieure des fentes et l’autre sur la fente correspondante de la rangée inférieure. Prépercez un trou de 6,4 cm de profondeur

dans le montant en bois à l’aide d’une mèche de 3/16 pouce. Assurez-vous que la plaque murale est orientée de façon à ce que la surface plane soit

contre le mur. Fixez la plaque murale sur le mur à l’aide des deux tire-fonds (d) et des deux rondelles de tire-fond (e). Reportez-vous au schéma 3a si

vous avez besoin d’aide.

Installation sur brique, béton monolithe et bloc de béton :

Servez-vous de la plaque murale (a) comme modèle pour marquer 3 emplacements sur le mur. Deux sur la rangée supérieure des fentes et un autre

au centre de la rangée inférieure. Prépercez un trou de 6,4 cm de profondeur avec une mèche à maçonnerie de 1/2 pouce. Ne percez jamais dans

le mortier situé entre les blocs ! Insérez un boulon d’ancrage pour béton (f) dans chacun des trous prépercés de manière à ce qu’il afeure

complètement la surface du béton même si elle est recouverte d’une couche de cloison sèche ou de tout autre matériau sur le devant. Fixez la plaque

murale au mur à l’aide des trois tire-fonds (d) et des trois rondelles de tire-fond (e). Reportez-vous au schéma 3b si vous avez besoin d’aide.

Avertissement : Ne serrez pas excessivement les tire-fonds ! Ne serrez les tire-fonds que jusqu’à ce que la rondelle soit tirée

fermement contre la plaque murale.

Schéma 3a Schéma 3b

FRANÇAIS

d e a d e a

Etape 4 : Fixation du moniteur à la plaque murale

Faites pivoter la poignée de verrouillage à une position d’ouverture maximale et suspendez les crochets des supports gauche et droit (b, c) du moniteur

sur la patte sur le dessus de la plaque murale (a) tel qu’indiqué sur le schéma 4a. Une fois les supports du moniteur xés à la plaque murale, faites

pivoter les poignées de verrouillage sur chacun des supports du moniteur jusqu’à ce qu’ils s’enclenchent. L’embout de la poignée de verrouillage doit

se trouver à présent derrière la patte en bas de la plaque murale tel qu’indiqué à la vue détaillée du schéma 4b. Vous pouvez placer un cadenas dans le

trou sur la partie inférieure de la poignée de verrouillage pour utiliser l’installation en toute sécurité.

Schéma 4a Schéma 4b Vue détaillée
