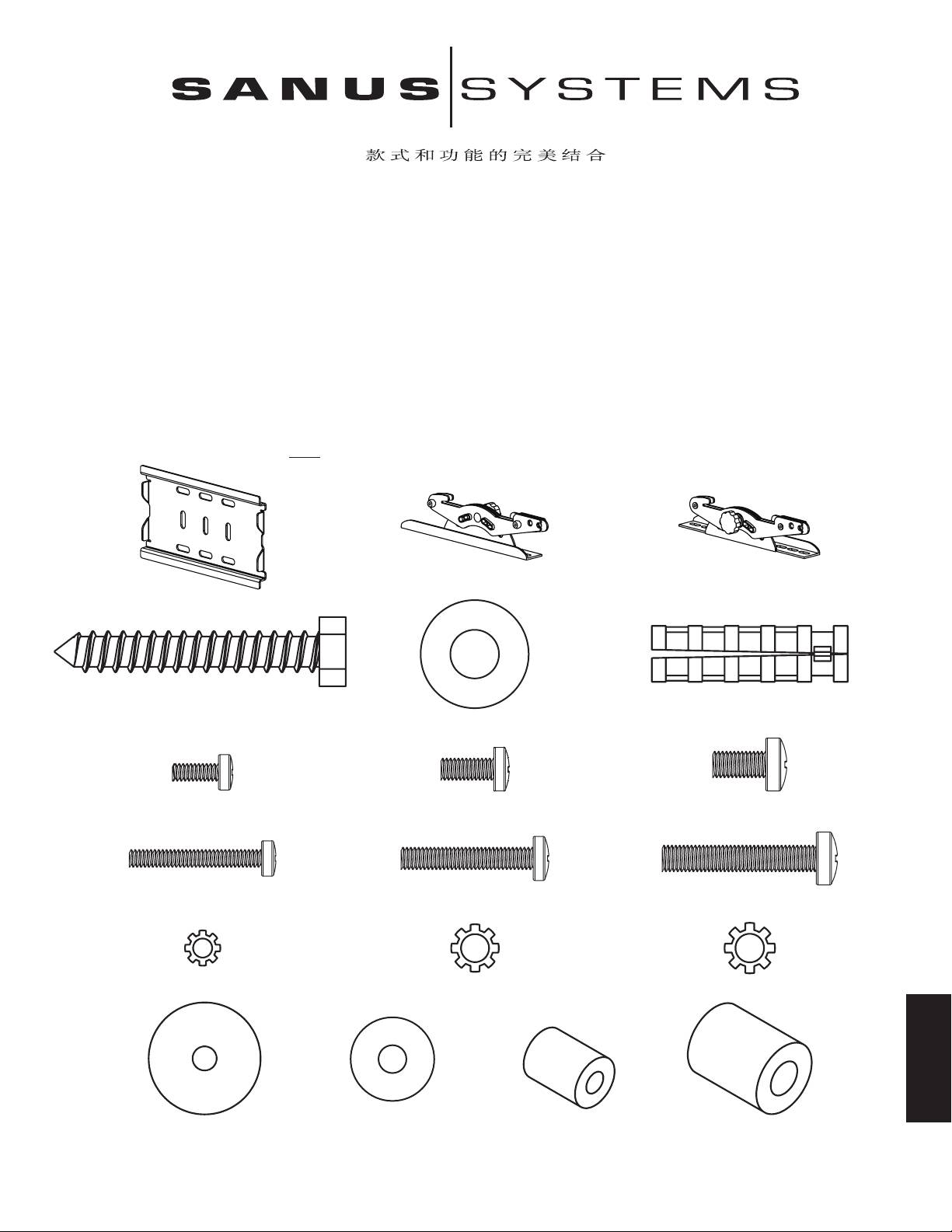

Hama VM200: VM200 型号装配说明

步骤 1：将显示器架安装到平背面电视机上

首先，用手将螺钉 (g, h, i) 旋入电视机背面的螺孔以确定电视机所需螺钉的直径。如果遇到任何阻力，请立即停止！确定正

确的直径后，请查看如下相应图示。螺钉将依次穿过相应的锁紧垫圈 (m, n, o)、对应垫圈 (p, q) 和显示器架 (b, c)，最终旋入

电视机中。请确保两个显示器架垂直居中且相互齐平。请参阅如下相应图示。

注意：如果电视机背面为曲面或在螺孔旁存在障碍物，请参见步骤 2。

M4 直径螺钉 M6 直径螺钉

c b

g i

m o

p q

M5 直径螺钉 图 1

c

h

n

p

中文

步骤 2：为曲背面或螺孔旁有障碍物的电视机安装显示器架

首先，用手将螺钉 (j, k, l) 旋入电视机背面的螺孔以确定电视机所需螺钉的直径。如果遇到任何阻力，请立即停止！确定正

确的直径后，请查看如下相应图示。螺钉将依次穿过相应的锁紧垫圈 (m, n, o)、对应垫圈 (p, q)、显示器架 (b, c) 和间隔块

(r, s)，最终旋入电视机中。请确保两个显示器架垂直居中且相互齐平。请参阅如下相应图示。

M4 直径螺钉 M6 直径螺钉

c b

j l

r m s o

p q

M5 直径螺钉 图 2

c

r k

n

p

中文

步骤 3：安装墙板 - 提供木立筋、砖块、实体混凝土和混凝土砌块四种安装选择。

木立筋安装：

墙板 (a) 必须安装到单个木立筋上。将墙板作为样板先在墙上标出两个孔的位置，一个为上行槽中的孔，另一个为下行槽中

与之对应的孔。用 3/16 英寸钻头在木立筋上预先钻出一个 6.4 厘米深的孔。请确保墙板的安装方向正确，以便使墙板的平

面紧贴墙面。然后用两个方头螺栓 (d) 和两片方头螺栓垫圈 (e) 将墙板安装到墙上。参考图 3a 以获得帮助。

砖块、实体混凝土和混凝土砌块安装：

将墙板 (a) 作为样板先在墙上标出三个位置。两个孔位于上行槽中，第三个孔位于下行槽的居中位置。使用 1/2 英寸 圬工钻

头预先仔细钻出一个 6.4 厘米深的孔。切勿钻入砌块间的灰泥中!在每个预先钻出的孔中分别插入混凝土膨胀螺丝 (f)，请确

保膨胀螺丝装入后与混凝土/砖头表面完全齐平，即使上面有一层石膏板或其它材料也是如此。然后用三个方头螺栓 (d) 和

三片方头螺栓垫圈 (e) 将墙板安装到墙上。参考图 3b 可获得帮助。

警告：切勿将方头螺栓旋得过紧！旋紧方头螺栓时，使方头螺栓垫圈紧贴墙板即可。

图 3a 图 3b

f

d e a d e a

步骤 4：将显示器安装到墙板上

将闭止把旋转至最展开的位置， 然后再将左右侧显示器架 (b, c) 上的钩子挂在墙板 (a) 顶部的突起上（如图 4a 所示）。显示

器架挂到墙板上后，旋转每个显示器架上的闭止把直到听到卡嗒一声，闭止把旋入到位为止。闭止把的顶端此时应该缩拢在

墙板底部的突起之后（如图 4b 的详细视图所示）。如果希望该装置更安全，则可以在闭止把底部的孔中放置挂锁。

图 4a 图 4b 详细视图

b,c

底部

突起

闭止

把

顶端

中文

挂锁

闭止 孔

把
