Instructions de montage pour le modèle SFV49
Nous vous remercions d’avoir choisi la gamme de meubles Steel Furniture de Sanus Systems. Si vous ne comprenez pas ces instructions ou si vous
avez un doute quant à la sécurité de cette installation, veuillez faire appel à un technicien qualifié ou communiquez avec Sanus en composant le
1-800-359-5520 (aux É.-U.), ou le 31 (0) 40 2668619 (pour l’Europe). Vous pouvez aussi visiter notre site Web à www.sanus.com. Les représentants de
notre service à la clientèle peuvent répondre rapidement à toute question concernant l’installation ou des pièces manquantes. Vérifiez soigneusement
qu’aucune pièce n’est manquante ou défectueuse. N’utilisez jamais de pièces défectueuses. Les pièces de rechange de produits achetés auprès d’un
distributeur agréé vous seront livrées directement. Veuillez téléphoner à Sanus Systems avant de renvoyer des produits aux magasins de détail.
Outils nécessaires : tournevis cruciforme
Pièces et matériel :
FRANÇAIS
(1) Cadre avant - a
(1) Barre d’appui supérieure - e
(1) Cadre arrière - b
(4) Barre d’appui inférieure - f
(1) Étagère en verre supérieure - c
(2) Étagère en verre - d
L’ U N I O N D E L A F O R M E E T D E L A F O N C T I O N
Sanus Systems 2221 Hwy 36 West, St. Paul, MN 55113 USA
800.359.5520 www.sanus.com

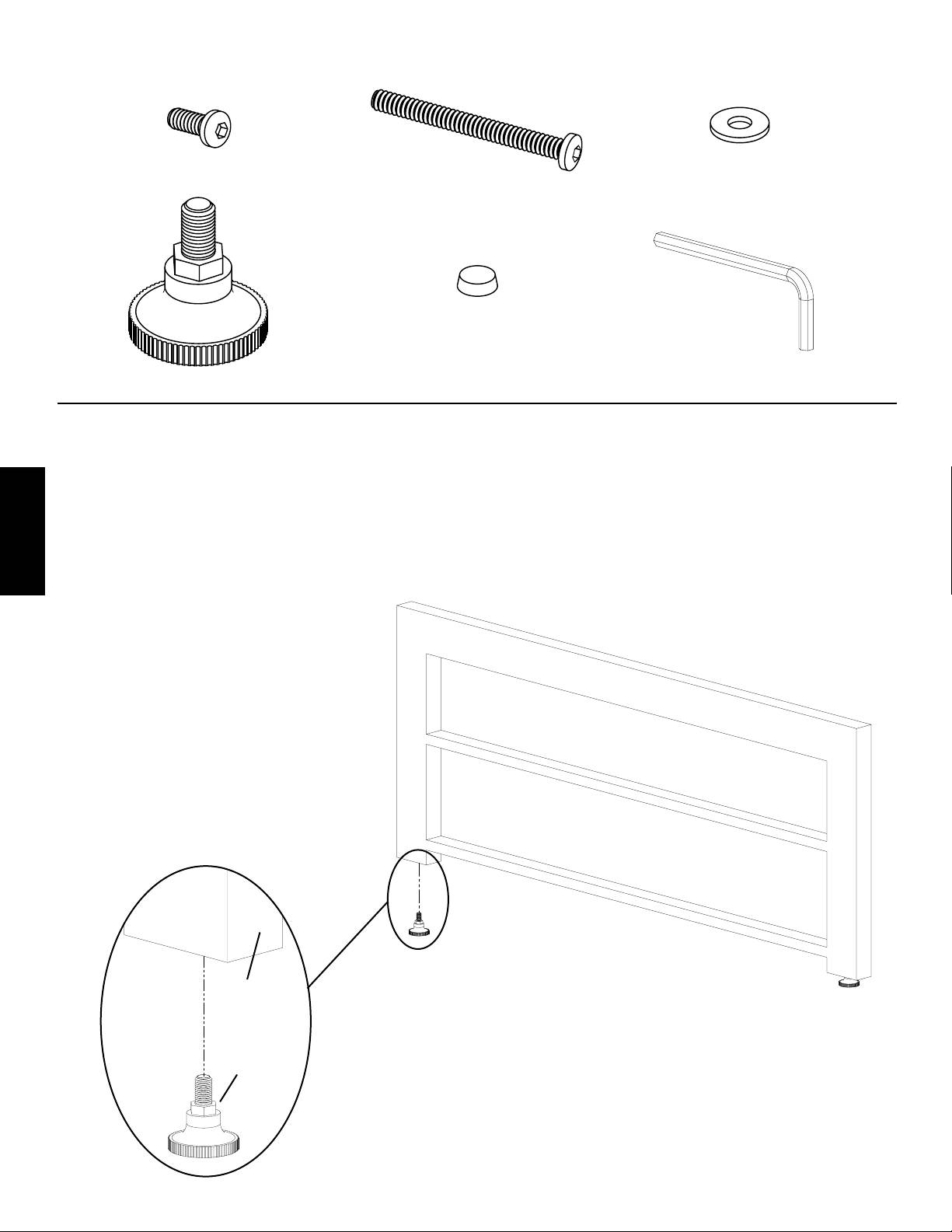

Matériel : illustré grandeur réelle
(10) Vis Allen courte - g (5) Vis Allen longue - h (5) Rondelle - i
(4) Pied - j (18) Protège-verre - k (1) Clé Allen - l
Étape 1 : Installation des pieds
Vissez 2 pieds (j) dans la partie inférieure du cadre avant (a), comme indiqué sur le schéma 1. Vissez les deux autres pieds dans la partie
inférieure du cadre arrière (b). Vissez les 4 pieds jusqu’à ce qu’ils butent contre le cadre.
Remarque : une fois le bâti assemblé, les pieds peuvent être réglés pour le mettre de niveau, si nécessaire
FRANÇAIS
Schéma 1
Vue détaillée
a
j

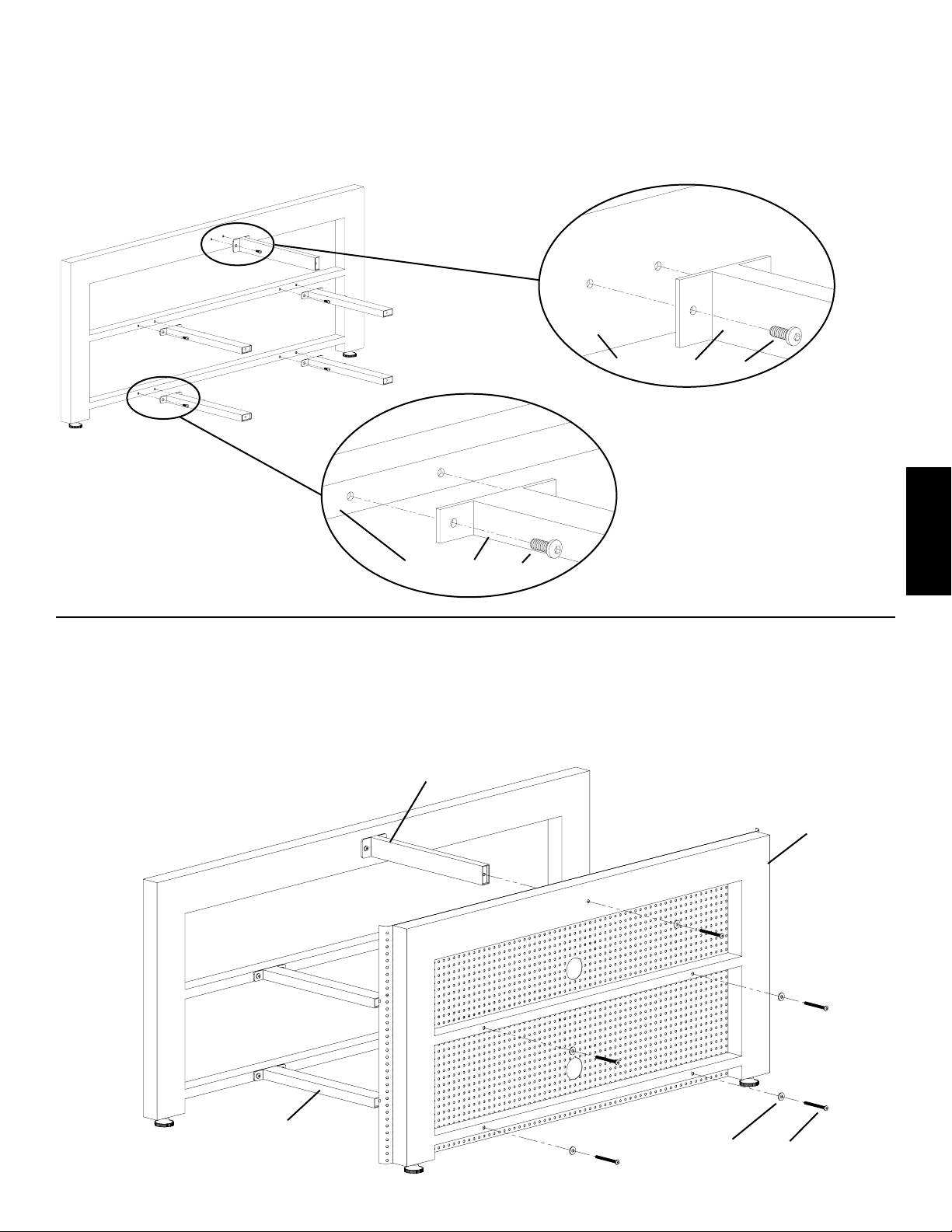

Étape 2 : Montage des barres d’appui sur le cadre avant
Enfilez une vis Allen courte (g) dans chaque trou de la barre d’appui supérieure (e) jusqu’à ce que la barre soit solidement fixée au cadre
avant (a). Reportez-vous à la vue détaillée A du schéma 2 si vous avez besoin d’aide. Enfilez ensuite une vis Allen courte dans chaque
trou des barres d’appui inférieures (f) de manière à fixer solidement chaque barre au cadre avant. Reportez-vous à la vue détaillée B du
schéma 2 s’il le faut. Ne serrez pas à fond les vis Allen courtes pour l’instant.
Vue détaillée A
Schéma 2
a e g
Vue détaillée B
FRANÇAIS
a f g
Étape 3 : Montage du cadre arrière
Enfilez une vis Allen longue (h) dans une rondelle (i), le cadre arrière (b) et dans l’arrière de la barre d’appui (e, f), comme indiqué sur
le schéma 3. Répétez la procédure pour les quatre autres vis Allen longues. Assurez-vous que le bâti est d’équerre et de niveau. Dès que
tous les éléments sont correctement positionnés, serrez toutes les vis Allen longues, ainsi que les vis Allen courtes (g) installées dans
l’étape 2, à l’aide de la clé Allen (l) jusqu’à ce qu’elles soient bien ajustées.
e
Schéma 3
b
f
i h
Étape 4 : Installation des étagères en verre
Placez 4 protège-verre (k) également répartis le long de la partie supérieure, 3 de plus le long de la barre transversale intermédiaire et 3 de
plus le long de la partie inférieure du cadre avant (a), comme indiqué sur la vue détaillée du schéma 4. Puis posez un protège-verre à l’arrière
de chaque barre d’appui inférieure (f). Ensuite, répartissez uniformément 4 protège-verre sur la partie supérieure du cadre arrière (b). Après,
placer l’étagère supérieure en verre (c) sur le haut des cadres avant et arrière. Pour finir, installez les deux étagères en verre (d) de manière à
ce qu’elles reposent sur les barres d’appui inférieures et les barres transversales du cadre avant. Reportez-vous au schéma 4 si nécessaire.
Vue détaillée
c
k
a
FRANÇAIS
Schéma 4
c
k
b
k
barre transversale
d
f
k
