Instrucciones de ensamblaje del SFV49
Gracias por elegir la línea de muebles Steel de Sanus Systems. Si no entiende estas instrucciones o si tiene alguna duda con
ESPAÑOL
respecto a la seguridad de la instalación, llame a un contratista cualificado o comuníquese con Sanus llamando al 800.359.5520
(en EE.UU.) o al 31 (0) 40 2668619 cliente le ofrecerán asistencia rápidamente con cualquier duda sobre la instalación o con
respecto a piezas faltantes o defectuosas. Revise los productos cuidadosamente para asegurarse de que ninguna pieza falte ni
presente defectos. Nunca use piezas defectuosas. Las piezas de repuesto para los productos comprados a través de un distribuidor
autorizado se enviarán directamente a usted. Sírvase llamar a Sanus Systems antes de devolver los productos a las tiendas
minoristas.
Herramientas necesarias: Destornillador Phillips

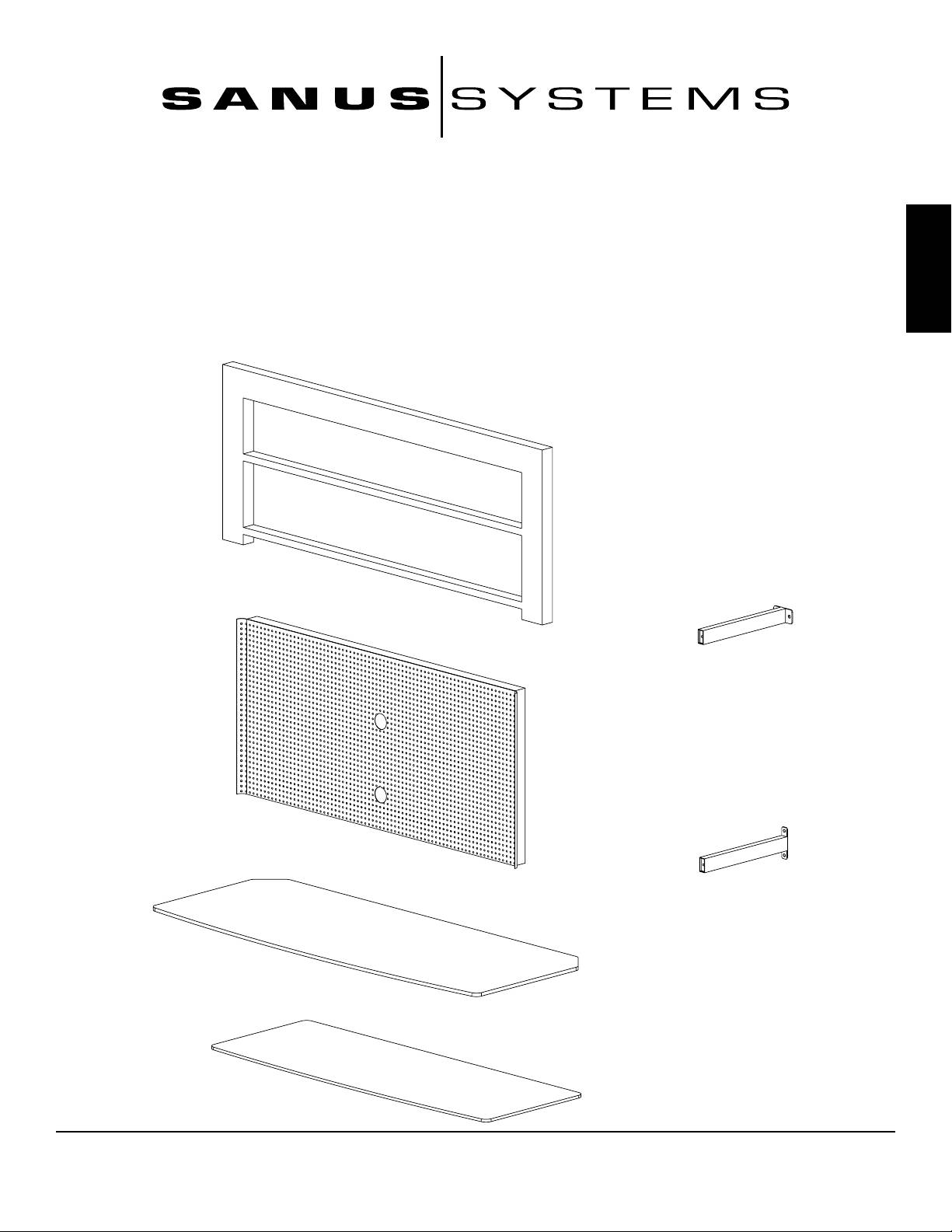

Piezas y tornillería:
(1) Armazón delantero - a
(1) Barra de soporte superior - e
(1) Armazón trasero - b
(4) Barra de soporte inferior - f
(1) Repisa de vidrio superior - c
(2) Repisa de vidrio - d
L A U N I Ó N D E F O R M A Y F U N C I Ó N
Sanus Systems 2221 Hwy 36 West, St. Paul, MN 55113 USA
800.359.5520 www.sanus.com
Tornillería: Se muestra en tamaño real
(10) Perno allen corto - g (5) Perno allen largo - h (5) Arandela - i
ESPAÑOL
(4) Pata - j (18) Protector de vidrio - k (1) Llave allen - l
Paso 1: Colocación de las patas
Enrosque dos patas (j) en la parte inferior del armazón delantero (a) como se ilustra en el diagrama 1. Enrosque las otras dos patas en la
parte inferior del armazón trasero (b). Ajuste las 4 patas hasta que toquen fondo en los armazones.
Nota: Una vez que el mueble está ensamblado, se pueden ajustar las patas para nivelarlo.
Diagrama 1
Vista detallada
a
j
Paso 2: Acoplamiento de las barras de soporte al armazón delantero
Enrosque un perno allen corto (g) en cada agujero de la barra de soporte superior (e) hasta que quede fijada al armazón delantero (a). Vea
la vista detallada A del diagrama 2 como ayuda. Proceda luego a enroscar un perno allen corto en cada agujero de las barras de soporte
inferiores (f) para que también queden fijadas al armazón delantero. Vea la vista detallada B del diagrama 2 como ayuda. No ajuste los
pernos del todo en ese momento.
Vista detallada A
Diagrama 2
ESPAÑOL
a e g
Vista detallada B
a f g
Paso 3: Acoplamiento del armazón trasero
Haga pasar un perno allen largo (h) a través de una arandela (i) y del armazón posterior (b), y enrósquelo en la parte posterior de la barra
de soporte (e,f), como se ilustra en el diagrama 3. Repita el proceso para cada uno de los cuatro pernos allen largos restantes. Verifique
que el mueble quede bien cuadrado y nivelado. Una vez que todo esté en la posición correcta, proceda a ajustar con la llave allen (l) todos
los pernos allen largos y cortos (g) que colocó en el paso 2, hasta que queden bien apretados.
e
Diagrama 3
b
f
i h
Paso 4: Instalación de las repisas de vidrio
Distribuya uniformemente 4 protectores de vidrio (k) a lo largo de la parte superior, 3 a lo largo de la barra transversal central y 3 más
a lo largo de la parte inferior del armazón delantero (a), como se ilustra en la vista detallada del diagrama 4. Luego, ponga un protector
de vidrio en la parte posterior de cada barra de soporte inferior (f). A continuación distribuya uniformemente 4 protectores de vidrio
en la parte superior del armazón trasero (b). Coloque entonces la repisa de vidrio superior (c) sobre la parte superior de los armazones
delantero y trasero. Por último, coloque las otras dos repisas de vidrio (d) apoyándolas sobre las barras de soporte inferiores y las barras
transversales del armazón delantero. Vea el diagrama 4 como ayuda.
Vista detallada
ESPAÑOL
c
k
a
Diagrama 4
c
k
b
k
barra transversal
d
f
k
