Istruzioni di montaggio per SFV49
Grazie per aver scelto un mobile della linea Steel della Sanus Systems. Se non si comprendono queste istruzioni o si hanno dubbi sulla
sicurezza dell’installazione, rivolgersi a un installatore specializzato o contattare la Sanus al numero verde USA 800.359.5520 o, in
Europa, al numero +31 (0) 40 2668619. È anche possibile visitare il nostro sito Web all’indirizzo www.sanus.com. Il nostro servizio di
assistenza clienti potrà rispondere rapidamente alle domande relative all’installazione o alle parti mancanti. Controllare attentamente che
non vi siano parti mancanti o difettose. Non utilizzare parti difettose. Le parti di ricambio per i prodotti acquistati attraverso i rivenditori
autorizzati vengono spedite direttamente al cliente. Chiamare la Sanus Systems prima di riportare i prodotti ai negozi al dettaglio.
Strumenti necessari: cacciavite Phillips

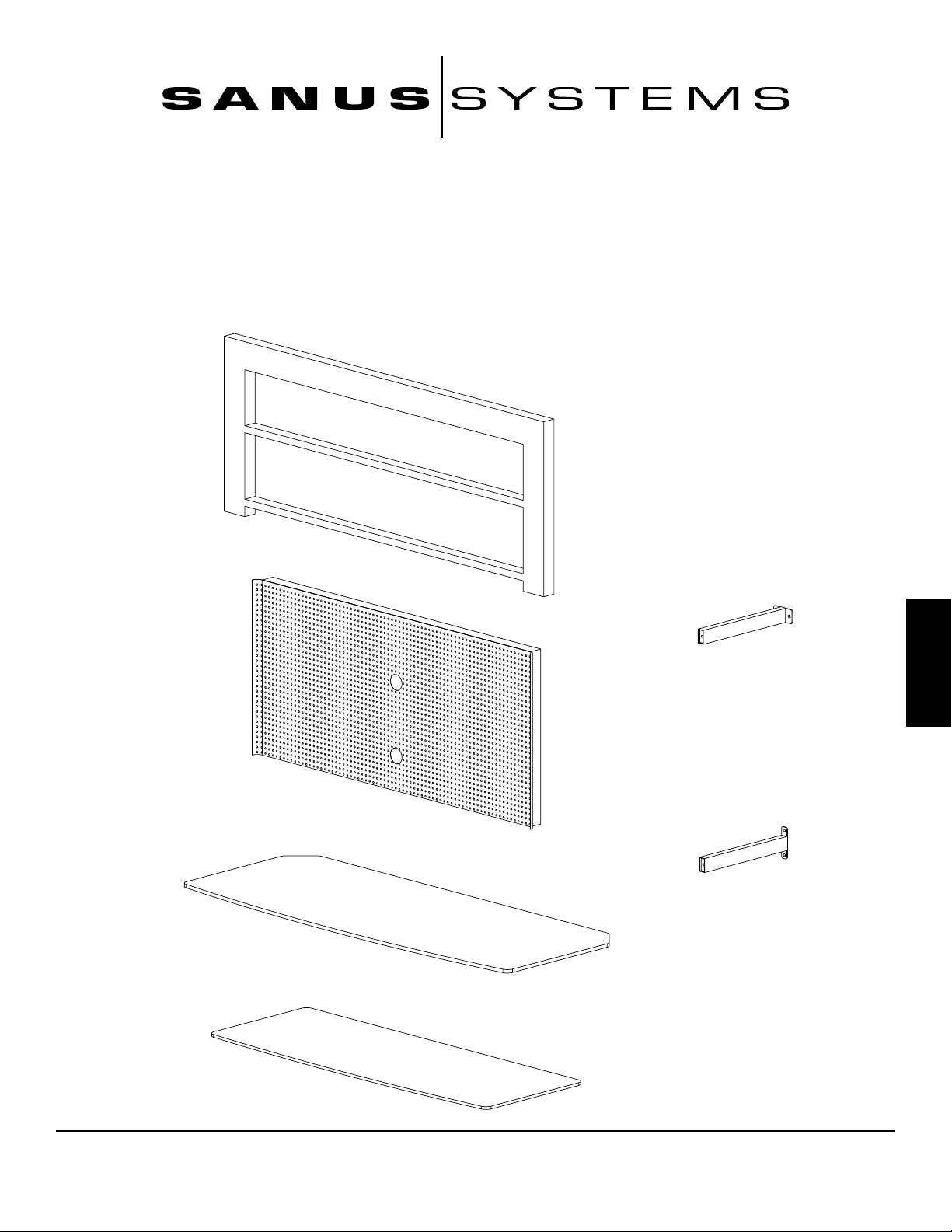

Parti e minuteria:
(1) Telaio anteriore - a
ITALIANO
(1) Barra tirante superiore - e
(1) Telaio posteriore - b
(4) Barra tirante inferiore - f
(1) Mensola in vetro superiore - c
(2) Mensola in vetro - d
L ' U N I O N E D I F O R M A E F U N Z I O N E
Sanus Systems 2221 Hwy 36 West, St. Paul, MN 55113 USA
800.359.5520 www.sanus.com
Minuteria metallica: in figura delle dimensioni reali
(10) Bullone esagonale corto - g (5) Bullone esagonale lungo - h (5) Rondella - i
(4) Piedino - j (18) Protezione per vetro - k (1) Chiave a brugola - l
Fase 1: installazione dei piedini
Avvitare 2 piedini (j) nella parte inferiore del telaio anteriore (a) come mostrato nella Figura 1. Avvitare i due piedini rimanenti nella
parte inferiore del telaio inferiore (b). Avvitare tutti e 4 i piedini fino a quando non toccano il fondo del telaio.
Nota: una volta montato il supporto, il piedino può essere regolato a livello del supporto, se necessario
Figura 1
ITALIANO
Vista dettagliata
a
j
Fase 2: Fissare le barre tiranti al telaio anteriore
Avvitare un bullone a testa esagonale corto (g) attraverso ciascun foro nella barra tirante superiore (e) fino a quando la barra viene fissata
al telaio anteriore (a). Vedere la vista dettagliata A della Figura 2 per assistenza. Procedere per avvitare un bullone a testa esagonale
corto attraverso ciascun foro nella barra tirante inferiore (f) fino a quando ciascuna barra viene fissata al telaio anteriore. Vedere la vista
dettagliata B della Figura 2 per assistenza. Non serrare del tutto i bulloni a testa esagonale in questo momento.
Vista dettagliata A
Figura 2
a e g
Vista dettagliata B
a f g
ITALIANO
Fase 3: fissaggio del telaio posteriore
Avvitare il bullone a testa esagonale lungo (h) attraverso una rondella (i), il telaio posteriore (b) w sul retro della barra tirante (e,f) come
nella Figura 3. Ripetere il processo per ognuno dei quattro bulloni esagonali lunghi rimanenti. Assicurarsi che il supporto sia a squadra
e a livello. Una volta che ogni parte è posizionata in modo corretto, procedere a serrare tutti i bulloni a testa esagonale lunghi e tutti i
bulloni a testa esagonale corti (g) dalla Fase 2 con la chiave a brugola (l) fino a quando non sono serrati.
e
Figura 3
b
f
i h

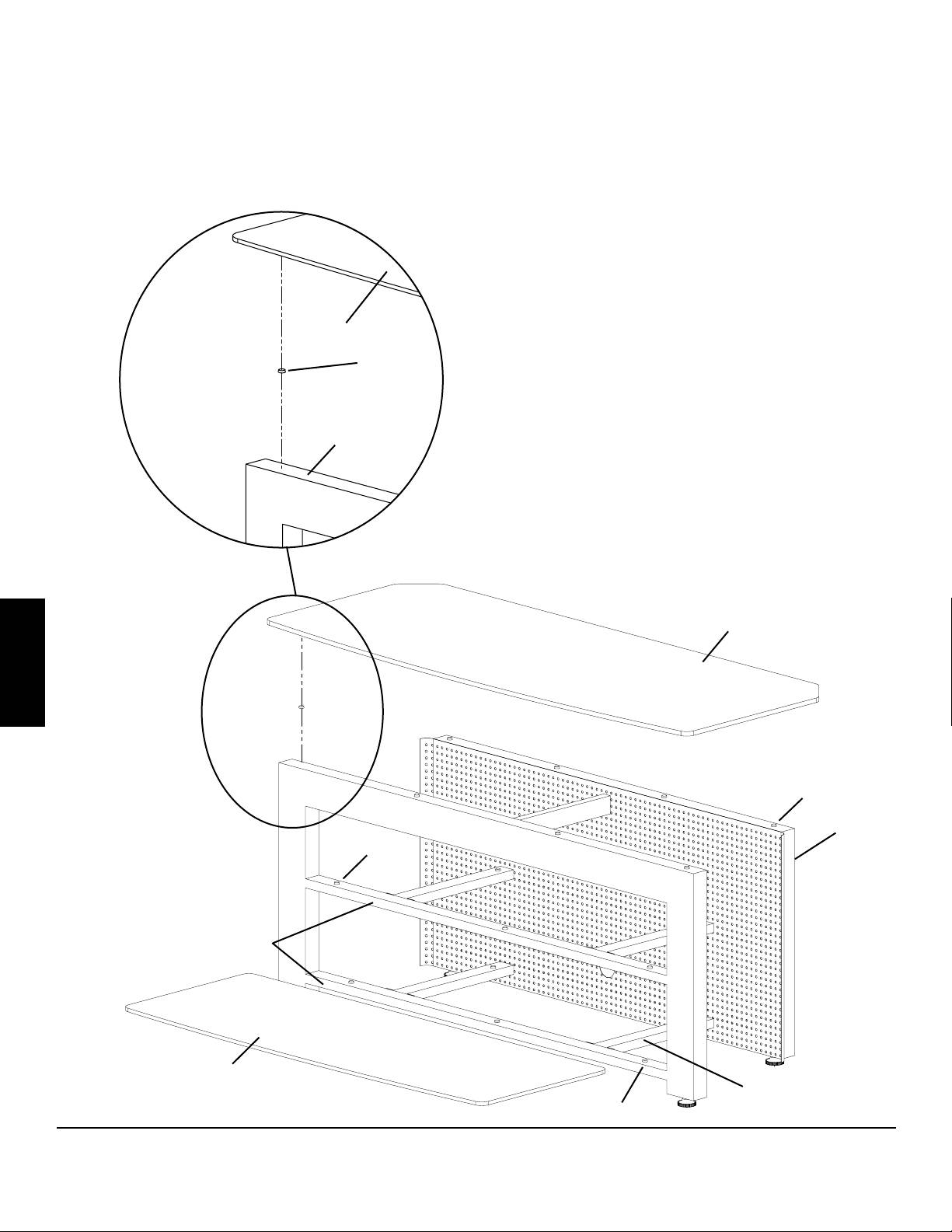

Fase 4: montaggio delle mensole di vetro
Posizionare in modo uniforme 4 protezioni per vetro (k) lungo la parte superiore, 3 lungo la barra trasversale centrale e altre 3 lungo la parte
inferiore del telaio anteriore (a) come mostrato nella Vista dettagliata della Figura 4. Quindi, inserire una protezione di vetro sul retro di ogni
barra tirante inferiore (f). Quindi, posizionare in modo uniforme 4 protezioni per vetro sulla parte superiore del telaio posteriore (b). Quindi,
posizionare la mensola di vetro superiore (c) sulla parte superiore del telaio anteriore e posteriore. Infine, posizionare le due mensole di vetro (d)
in modo che si appoggino sulle barre tiranti inferiori e sulle barre trasversali del telaio anteriore. Vedere la Figura 4 per assistenza.
Vista dettagliata
c
k
a
Figura 4
c
ITALIANO
k
b
k
barra trasversale
d
f
k
