MF110 型号装配说明

感谢您选用 Sanus Systems VisionMount™ 墙架。MF110 设计用于将平板液晶电视机安装到垂直墙面上，VESA（视频电子标准协会）孔

框架尺寸为 20 cm x 20 cm，承重可达 45.36 kg。使用本产品，电视机可伸出墙面 24.13 cm。还可旋转 ±30°（因电视机尺寸而异）、

倾斜 +5°至 -15°、滚转 ±6°。

警告：如果您不理解这些说明或对安装的安全性有任何疑问，请致电有资格的承包商或与 Sanus 联系，联系电话：800.359.5520（美国）

或 31 (0) 20 5708938（欧洲）。您还可访问我们的网站 www.sanus.com。请仔细检查以确保没有缺少零件或存在缺陷零件。我们的客户服

务代表会迅速为您的安装问题提供协助，以及解决零件缺少或缺陷的问题。通过授权经销商所购产品的替换零件将直接送货上门。切勿使用

有缺陷的零件。安装不正确可能会导致损坏或严重受伤。切勿将本品用于 Sanus Systems 未明示的任何其它目的。Sanus Systems 对由于

安装不正确、装配不正确或使用不当引起的损坏或受伤不承担任何责任。退货至购买点前请先致电 Sanus Systems。

必需的工具： 钻孔机、3/16″英寸钻头、成套扳手和飞利浦螺丝刀

提供的零件和五金件： 某些零件不是按实际尺寸显示*

(1) 臂组件 - B*

(1) 墙板 - A*

(4) M4 x 12 mm 螺钉 - C

(4) M5 x 12 mm 螺钉 - D

(4) M6 x 12 mm 螺钉 - E

(4) M4 x 30 mm 螺钉 - F

(4) M5 x 30 mm 螺钉 - G

(4) M6 x 35 mm 螺钉 - H

(4) M4 锁紧垫圈 - I

(4) M5 锁紧垫圈 - J (4) M6 锁紧垫圈 - K

(4) M4/M5 间隔块 - L

(4) M6 间隔块 - M

(4) M4/M5 垫圈 - N

中文

(3) 方头螺栓 - P

(4) M6 垫圈 - O

(3) 方头螺栓垫圈- Q

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 05.10.06 (100044)

客户服务：800.359.5520. 有关 Sanus 公司的其它产品，请登录公司网站 www.sanus.com

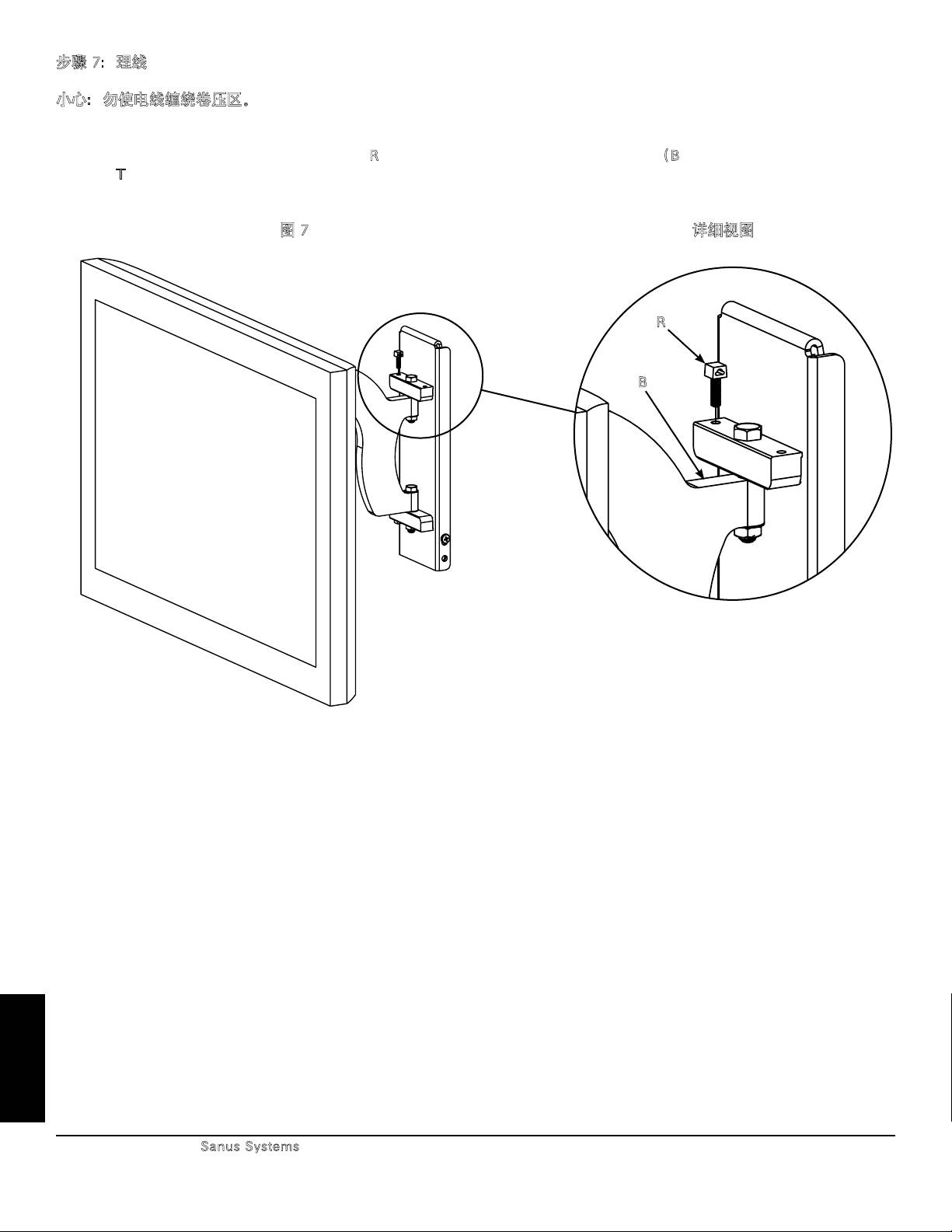

(3) 扎带夹 - R

(2) 安全螺钉 - S

(3) 扎带 - T

(1) 内六角扳手 - U

步骤 1：安装墙板：只能安装于木立筋之上。

警告：切勿将方头螺栓旋得过紧。旋得过紧可能会导致其损坏或易磨损。旋紧方头螺栓时，使方头螺栓垫圈紧贴墙板即可。

木立筋安装：墙板 (A) 必须安装到 木立筋上。使用高质的墙筋传感器找到墙筋。建议用锥子或细钉确定墙筋的位置。预先

用 3/16″的钻头在墙筋的所需高度上钻出深度为 6.4 cm 的孔。请确保钻孔位于墙筋的中心。将此位置作为墙板的中孔。以

墙板为模板标出上孔和下孔的位置。请确保墙板水平，然后在标记位置分别用 3/16″钻头钻出深度为 6.4 cm 的孔。然后用

三个方头螺栓 (P) 和三片方头螺栓垫圈 (Q) 将墙板安装到墙上。请确保墙板方向正确，即墙板中央的平面紧贴墙面。请参

见下面的图 1。

注意：电视机安装好后，将垂直位于墙板中央。

图 1

墙筋

A

Q

P

去除石膏板

露出墙筋。

中文

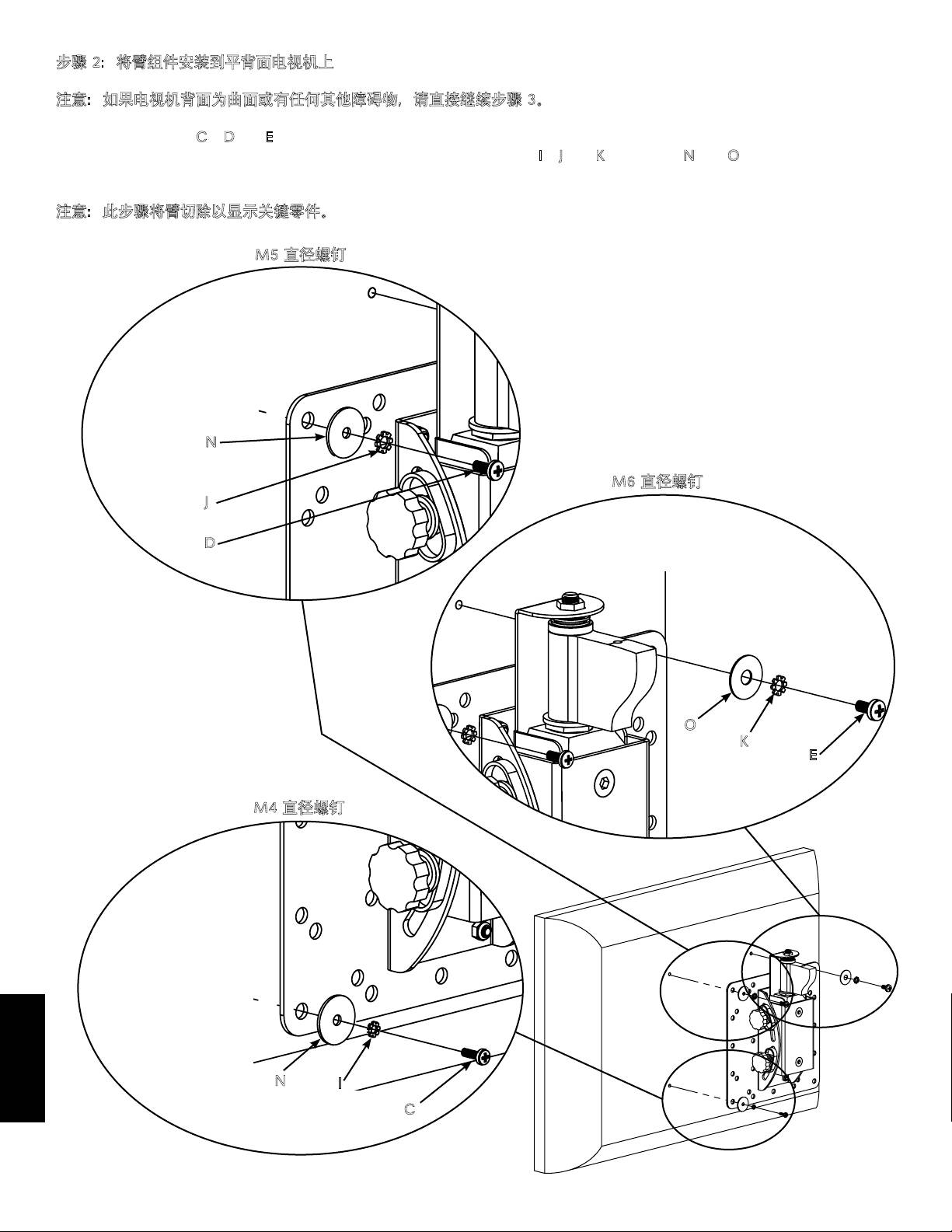

步骤 2：将臂组件安装到平背面电视机上

注意：如果电视机背面为曲面或有任何其他障碍物，请直接继续步骤 3。

首先，用手将螺钉（C、D 和 E）旋入电视机背面的螺孔以确定电视机所需螺钉的直径。如果遇到任何阻力，请立即停止！

确定正确的直径后，请查看如下相应图示。将螺钉依次插入锁紧垫圈（I、J 和 K）、垫圈（N 和 O）和显示器板，并最终

插入电视机中。最后用飞利浦螺丝刀分别旋紧 4 个螺钉。

注意：此步骤将臂切除以显示关键零件。

M5 直径螺钉

N

M6 直径螺钉

J

D

O

K

E

M4 直径螺钉

中文

N

I

C

步骤 3：将臂组件安装到曲背面、螺孔四周存在凹入区域或任何其他障碍物的电视机上。

首先，用手将螺钉（F、G 和 H）旋入电视机背面的螺孔以确定电视机所需螺钉的直径。如果遇到任何阻力，请立即停止！

确定正确的直径后，请查看如下相应图示。将螺钉依次插入锁紧垫圈（I、J 和 K）、垫圈（N 和 O）、显示器板和合适的间

隔块（L 和 M），并最终插入电视机中。

M5 直径螺钉

L

N

J

M6 直径螺钉

G

M

O

K

H

M4 直径螺钉

L

中文

N

I

F

步骤 4：将臂组件挂在墙板上

警告：此步骤可能需要两个人才能抬起装配体并将其安装到墙板上！Sanus Systems 对由此造成的受伤或损坏不承担任

何责任。

调整臂组件 (B)，以便支臂伸展并远离电视机，并且使传递托架与电视机保持水平。有些电视机需要两个人才能抬起！如图

4 所示，抬起组件并将传递托架挂在墙板 (A) 顶部的突片上。

图 4

墙面

传递托架

B

A

中文

步骤 5：安装安全螺钉

将安全螺钉 (S) 分别旋入传递托架各个侧面的螺孔中，然后用飞利浦螺丝刀旋紧。请参考图 5 的详细视图以获得帮助。

详细视图

图 5

传递 托架

S

注意：在传递托架下端的孔中装一把挂锁可增加安全保障。

步骤 6：显示器拉力的校平和调整

小心：请勿取下图 6a 中标记的受拉螺母！

电视机安装到墙板 (A) 上并旋紧安全螺钉 (S) 后，可将电视机调整至水平位置。稍微松动臂组件 (B) 背面的两个艾伦螺

钉。这两个螺钉松动后，可在 ±6°范围内调整电视机位置直至水平。电视机水平后，重新旋紧两个艾伦螺钉。只需倾斜电

视机就可调整其倾斜度。如果您需要调整倾斜拉力，请使用拉力旋钮。您可通过稍微旋松或者旋紧图 6a 中标记的受拉螺母

调整臂组件的紧度。如果需要调整离电视机最近的受拉螺母，则必须取下安全支架，调整紧度，然后重新装上安全支架（如

图 6b 的安全支架安装视图所示）。

图 6a

图 6b

拉力

螺母

安全

安全

托架

支架

B

艾伦

螺钉

中文

拉力

旋钮

受拉

螺母
