Hama MF110: Istruzioni di montaggio per il modello MF110

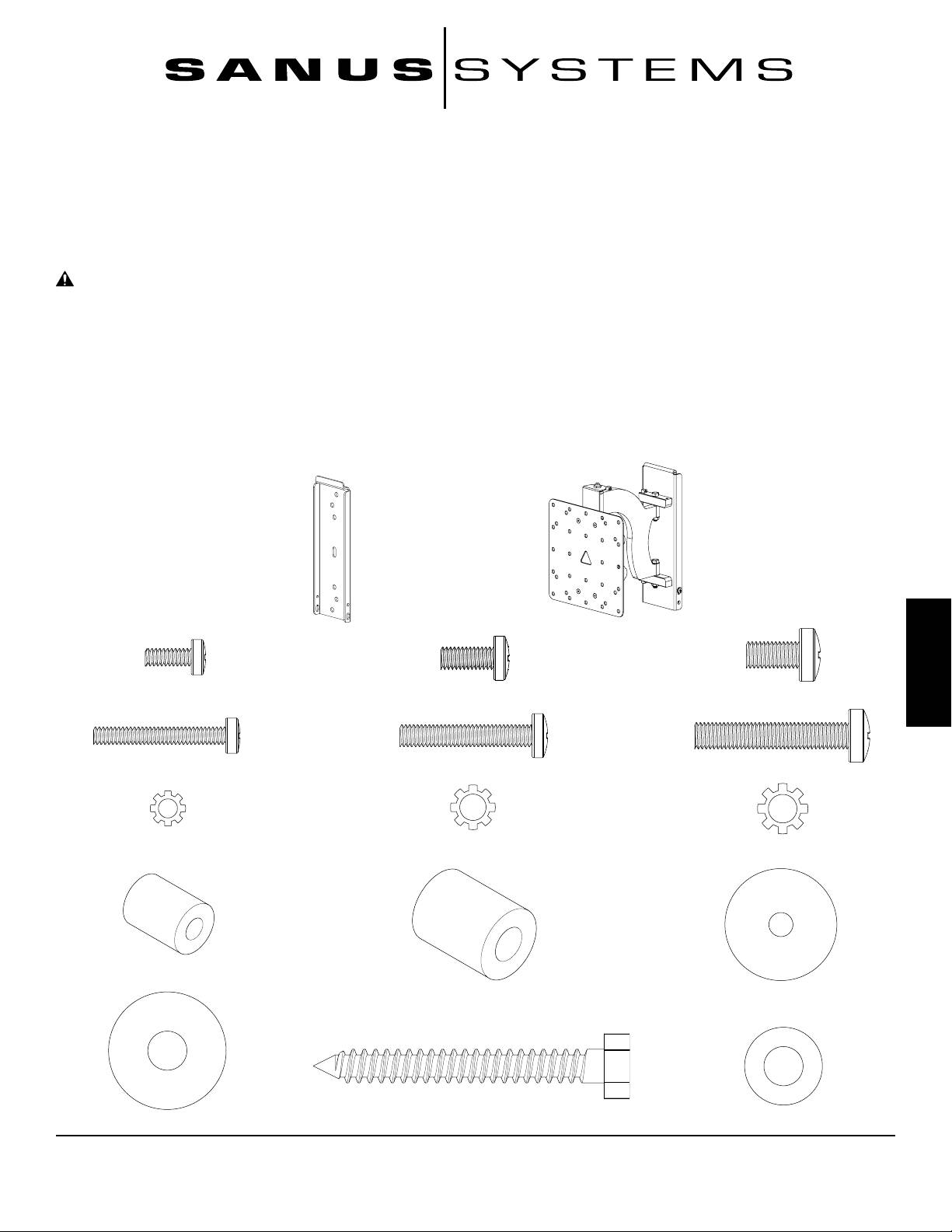

(3) Clip tirali - R

(2) Bullone di sicurezza - S

(3) Tirali - T

(1) Chiave a brugola - U

Fase 1: Montaggio della piastra a parete: solo installazione su assi di legno

AVVERTENZA: non serrare eccessivamente i tirafondi, altrimenti potrebbero danneggiarsi o allentarsi.

Serrare i tirafondi solo no a quando la rondella del tirafondi non poggia saldamente contro la piastra per parete.

Montaggio su assi di legno: la piastra a parete (A) va montata su un asse di legno. Usare un rilevatore di travi di legno di

alta qualità per individuare le travi di legno nella parete. È consigliabile vericare la posizione degli assi con un punteruolo o

con un chiodo sottile. Eseguire un foro preliminare a una profondità di 6,4 cm all’altezza desiderata della trave, usando una

punta per trapano da 3/16 di pollice. Assicurarsi che il foro si trovi nell’area centrale della trave. Utilizzare questa posizione

per il foro centrale della piastra a per parete. Utilizzare la piastra a parete come maschera per contrassegnare la posizione

dei fori superiori e inferiori. Assicurarsi che la piastra a parete sia a livello ed eseguire un foro nelle posizioni contrassegnate

alla profondità di 6,4 cm usando una punta per trapano da 3/16 di pollice. Collegare la piastra alla parete usando i tre

tirafondi (P) e le tre rondelle per tirafondo (Q). Assicurarsi che la piastra per parete sia orientata in modo che la supercie

piatta al centro della piastra si trovi contro la parete. Vedere la gura 1 di seguito.

NOTA: una volta montato il televisore deve essere centrato verticalmente sulla piastra per parete.

ITALIANO

Figura 1

Asse

A

Q

P

Spaccato del

cartongesso per

mostrare gli assi

Fase 2: Aggiunta del gruppo del braccio a un televisore con retro piatto

NOTA: se il televisore ha il retro curvo o altro tipo di ostruzione, passare direttamente alla Fase 3.

Innanzitutto, stabilire il diametro dei bulloni (C,D,E) adatto al televisore, avvitandoli a mano nell’inserto lettato sul retro

della TV. Se si incontrano delle resistenze, bloccarsi immediatamente Una volta determinato il diametro corretto, vedere la

gura appropriata che segue. Il bullone va avvitato con la controrondella appropriata (I,J,K), una rondella (N, O), la staffa

del monitor e poi inne al televisore. Procedere serrando i 4 bulloni con un cacciavite Phillips.

NOTA: spaccato del braccio in questa fase per mostrare le fasi critiche.

Bullone di diametro M5

N

Bullone di diametro M6

J

D

ITALIANO

O

K

E

Bullone di diametro M4

N

I

C

Fase 3: Aggiunta del gruppo del braccio a un televisore con retro curvo, inserti lettati con recesso o altro tipo

di ostruzione.

Innanzitutto, stabilire il diametro dei bulloni (F,G,H) adatto al telvisore, avvitandoli a mano nell’inserto lettato sul retro della

TV. Se si incontrano delle resistenze, bloccarsi immediatamente Una volta determinato il diametro corretto, vedere la gura

appropriata che segue. Il bullone va avvitato con la controrondella appropriata (I,J,K), una rondella (N, O), la staffa del

monitor, il distanziale corretto (L,M) e inne al televisore.

Bullone di diametro M5

L

N

J

Bullone di diametro M6

G

M

O

K

H

ITALIANO

Bullone di diametro M4

L

N

I

F

Fase 4: Inserimento del gruppo del braccio sulla piastra a parete

AVVERTENZA: questa fase può richiedere la presenza di 2 persone per sollevare il gruppo sulla piastra a parete

La Sanus Systems non è responsabile di eventuali lesioni o danni.

Orientare il gruppo del braccio (B) in modo che il braccio si estenda lontano dal televisore e che la staffa di trasferimento

sia parallela al televisore. Per sollevare alcuni televisori possono essere necessarie 2 persone. Sollevare il gruppo

e agganciare la staffa di trasferimento sulla linguetta nella parte superiore della piastra a parete (A), come mostrato nella

Figura 4.

Figura 4

Parete

Staffa di trasferimento

ITALIANO

B

A

Fase 5: Aggiunta dei bulloni di sicurezza

Avvitare un bullone di sicurezza (S) nel foro lettato su ciascun lato della staffa di trasferimento e serrare con un cacciavite

Phillips. Vedere la vista dettagliata della gura 5 per assistenza.

Vista dettagliata

Figura 5

Staffa di

trasferimento

S

NOTA: il foro inferiore sulla staffa di trasferimento può essere utilizzato per aggiungere un lucchetto per

aumentare la sicurezza.

Fase 6: Livellamento e regolazione della tensione sul monitor

ATTENZIONE: non rimuovere i dadi per la messa in tensione indicati nella gura 6a.

Una volta che il televisore viene montato sulla piastra a parete (A) e i bulloni di sicurezza (S) sono serrati, è possibile

ITALIANO

regolare il livello. Allentare leggermente i due bulloni a testa esagonale sul retro del gruppo del braccio (B). Una volta

allentati i due bulloni, è possibile regolare il televisore di ±6º no a quando non è a livello. A questo punto serrare di nuovo i

due bulloni esagonali. L’inclinazione può essere regolata semplicemente inclinando il televisore. Se è necessario regolare la

tensione dell’inclinazione, è possibile utilizzare le relative manopole. I dadi di tensionamento indicati nella gura 6a possono

essere leggermente allentati o serrati per regolare la tensione del gruppo del braccio. Se è necessario regolare il dado di

tensionamento più vicino alla TV, occorre rimuovere la staffa di sicurezza, regolare la tensione e reinstallare la staffa di

sicurezza come mostrato nella vista di installazione della staffa di sicurezza della gura 6b.

Figura 6a

Figura 6b

Dado di

tensionamento

Staffa di

Staffa di

sicurezza

sicurezza

B

Bulloni

esagonali

Manopole di

tensionamento

Dado di

tensionamento

Fase 7: Gestione cavi/li

ATTENZIONE: non far passare i cavi attraverso punti in cui si potrebbero impigliare.

Prima di iniziare la gestione dei cavi, collocare il televisore in posizione, il più lontano possibile dalla parete. Lasciare un

poco di lasco nei cavi in modo che durante il movimento non venga aggiunta tensione sui connettori. Le clip tirali (R)

possono essere collegate ai fori nella parte superiore e inferiore del gruppo del braccio (B), semplicemente spingendoli in

posizione come mostrato nella Vista dettagliata della gura 7. I tirali (T) possono essere aggiunti alle clip tirali.

Figura 7 Vista dettagliata

R

B

ITALIANO

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 05.10.06 (100044)

Assistenza clienti (numero verde USA): 800.359.5520. Vedere i prodotti complementari Sanus sul sito www.sanus.com
