Благодарим Вас за приобретение настенного крепления VisionMount™ компании Sanus Systems. Крепление MF110 предназначено для установки на
вертикальные стены телевизоров с плоским жидкокристаллическим экраном, с системой крепежных отверстий VESA (Ассоциация по стандартам в
области видеоэлектроники) размером до 20 х 20 см и весом устройства до 45,5 кг. Крепление позволяет вынести телевизор на расстояние до
24,1 см от стены. Кроме того, крепление позволяет поворачивать телевизор на угол до ±30° в горизонтальной плоскости (угол поворота может меняться
в зависимости от размера телевизора), от +5 до -15 – в вертикальной, и до ±6° – в плоскости экрана.
ВНИМАНИЕ! Если Вам непонятны приведенные ниже инструкции, или у Вас есть какие-либо сомнения по поводу безопасности использования
установленного устройства, обратитесь к квалифицированному специалисту или в компанию Sanus по телефону 800-359-5520 (США) или
31-(0)-20-5708938 (Европа). Вы также можете посетить наш веб-сайт www.sanus.com. Тщательно проверьте наличие всех деталей и отсутствие заводского
брака. Сотрудники нашей службы работы с покупателями незамедлительно помогут Вам решить все вопросы, связанные с установкой устройства, а
также с недостающими либо поврежденными деталями. Запасные части к изделиям компании Sanus, приобретенным через уполномоченных агентов
по продаже, будут доставлены непосредственно по указанному Вами адресу. Не используйте бракованные детали. Неправильная установка устройства
может привести к травмированию людей и порче имущества. Это изделие может применяться исключительно в целях, указанных производителем.
Компания Sanus Systems не несет ответственности за вред здоровью или материальный ущерб, причиненный вследствие неправильной сборки, монтажа
и эксплуатации устройства. Решив вернуть изделие в магазин, где Вы его приобрели, обратитесь, пожалуйста, сначала в компанию Sanus Systems.
Необходимые инструменты: дрель, сверло 3/16 дюйма, набор ключей, крестообразная отвертка.

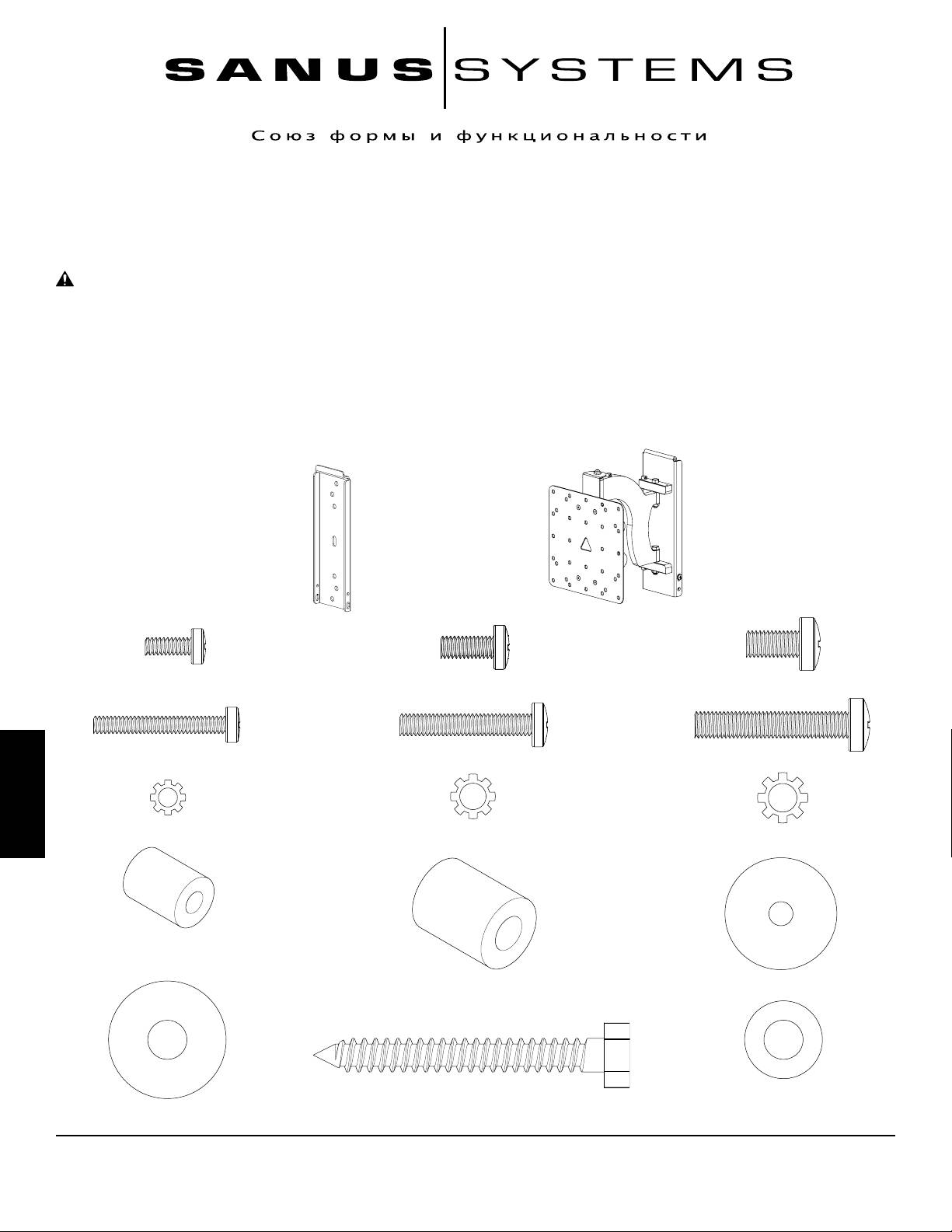

Детали устройства и крепежные детали: Масштаб некоторых деталей изменен*
(1) Кронштейн в
(1) Настенная крепежная
сборе — B*
пластина — A*
Винт M4 x 12 мм (
C) – 4 шт.
Винт M5 x 12 мм (
D) — 4 шт.
Винт M6 x 12 мм (E) — 4 шт.
Винт M4 x 30 мм (F) — 4 шт.
Винт M5 x 30 мм (G) — 4 шт.
Винт M6 x 35 мм (
H) — 4 шт.
Шайба стопорная M4 (I) – 4 шт.
PYCCKO
Шайба стопорная M5 (J) — 4 шт. Шайба стопорная M6 (K) — 4 шт.
Шайба установочная
M4/М5 (L) – 4 шт.
Шайба установочная М6 (M) — 4 шт.
Шайба M4/М5 (N) — 4 шт.
Шуруп под ключ (P) — 3 шт.
Шайба для шурупа
Шайба M6 (O) – 4 шт.
под ключ (Q) — 3 шт.
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 05.10.06 (100044)
Служба работы с покупателями: 800.359.5520. См. дополнительные изделия производства Sanus на веб-сайте www.sanus.com

Зажим для крепления
Предохранительный
кабеля (R) – 3 шт.
болт (S) – 2 шт.
Зажим для крепления кабеля (T) – 3 шт.
Ключ шестигранный (U) – 1 шт.
Шаг 1. Установка настенной крепежной пластины. Монтаж только на деревянной стойке каркасной стены
ВНИМАНИЕ! Не затягивайте чрезмерно сильно шурупы под ключ! Чрезмерная затяжка шурупов может повредить их или
ослабить крепление. Затягивайте шурупы под ключ только до плотной посадки шайбы на настенной крепежной пластине.
Монтаж на деревянной стойке каркасной стены. Настенная крепежная пластина (A) должна крепиться к деревянной стойке каркасной
стены. Для определения местонахождения деревянной стойки следует использовать высокочувствительный датчик. Целесообразно
проверить, правильно ли определено местонахождение стойки, с помощью шила или тонкого гвоздя. Используя сверло на 3/16 дюйма,
просверлите черновое отверстие глубиной 6,4 см на необходимой высоте. Убедитесь, что отверстие сделано по центру стойки. Установите
среднее отверстие в настенной крепежной пластине напротив сделанного в стене отверстия. Используя настенную крепежную пластину
как шаблон, отметьте место для верхнего и нижнего отверстий. Убедитесь, что настенная крепежная пластина установлена ровно, и с
помощью сверла на 3/16 дюйма просверлите отверстия глубиной 6,4 см в обозначенных местах. Прикрепите настенную крепежную
пластину, используя три шурупа под ключ (P) и три шайбы для шурупов (Q). Убедитесь, что настенная крепежная пластина повернута
плоской поверхностью в центре к стене. См. рисунок 1 ниже.
ПРИМЕЧАНИЕ. После окончания монтажа телевизор будет центрирован по вертикали по настенной крепежной пластине.
Рисунок 1
PYCCKO
Стойка
A
Q
P
Разрез стены
показывает стойки

Шаг 2. Крепление кронштейна к телевизору с плоской задней панелью
ПРИМЕЧАНИЕ. Если задняя панель телевизора изогнута или имеет выступы, перейдите к шагу 3.
Прежде всего, определите диаметр винта (C, D, E), который подходит для Вашего телевизора. Для этого попробуйте вручную ввинтить
каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт! Определив нужный
диаметр, рассмотрите рисунок ниже. Завинтите винт через соответствующую стопорную шайбу (I, J, K), плоскую шайбу (N, O) и
крепежную пластину для монитора в телевизор. Надежно затяните все 4 винта с помощью крестообразной отвертки.
ПРИМЕЧАНИЕ. На этом шаге кронштейн показан в разрезе с целью показа важнейших деталей.
Винт диаметром M5
N
Винт диаметром M6
J
D
O
K
E
Винт диаметром M4
PYCCKO
N
I
C

Шаг 3. Крепление кронштейна к телевизору с изогнутой задней панелью, углубленными резьбовыми вставками или
любыми другими мешающими выступами.
Прежде всего, определите диаметр винта (F, G, H), который подходит для Вашего телевизора. Для этого попробуйте вручную ввинтить
каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт! Определив нужный
диаметр, рассмотрите рисунок ниже. Завинтите винт через соответствующую стопорную шайбу (I, J, K), плоскую шайбу (N, O), крепежную
пластину для монитора и соответствующую установочную шайбу (L, M) в телевизор.
Винт диаметром M5
L
N
J
Винт диаметром M6
G
M
O
K
H
PYCCKO
Винт диаметром M4
L
N
I
F

Шаг 4. Крепление кронштейна к настенной крепежной пластине
ВНИМАНИЕ! Чтобы установить кронштейн на настенную крепежную пластину, может понадобиться два человека!
Компания Sanus Systems не несет ответственности за травмы и порчу имущества.
Поверните кронштейн (B) перпендикулярно к плоскости телевизора, так, чтобы опорная скоба была параллельна плоскости телевизора.
Чтобы поднять телевизоры некоторых моделей, может потребоваться два человека! Поднимите собранный блок и установите
опорную скобу на выступ в верхней части настенной крепежной пластины (A), как показано на рисунке 4.

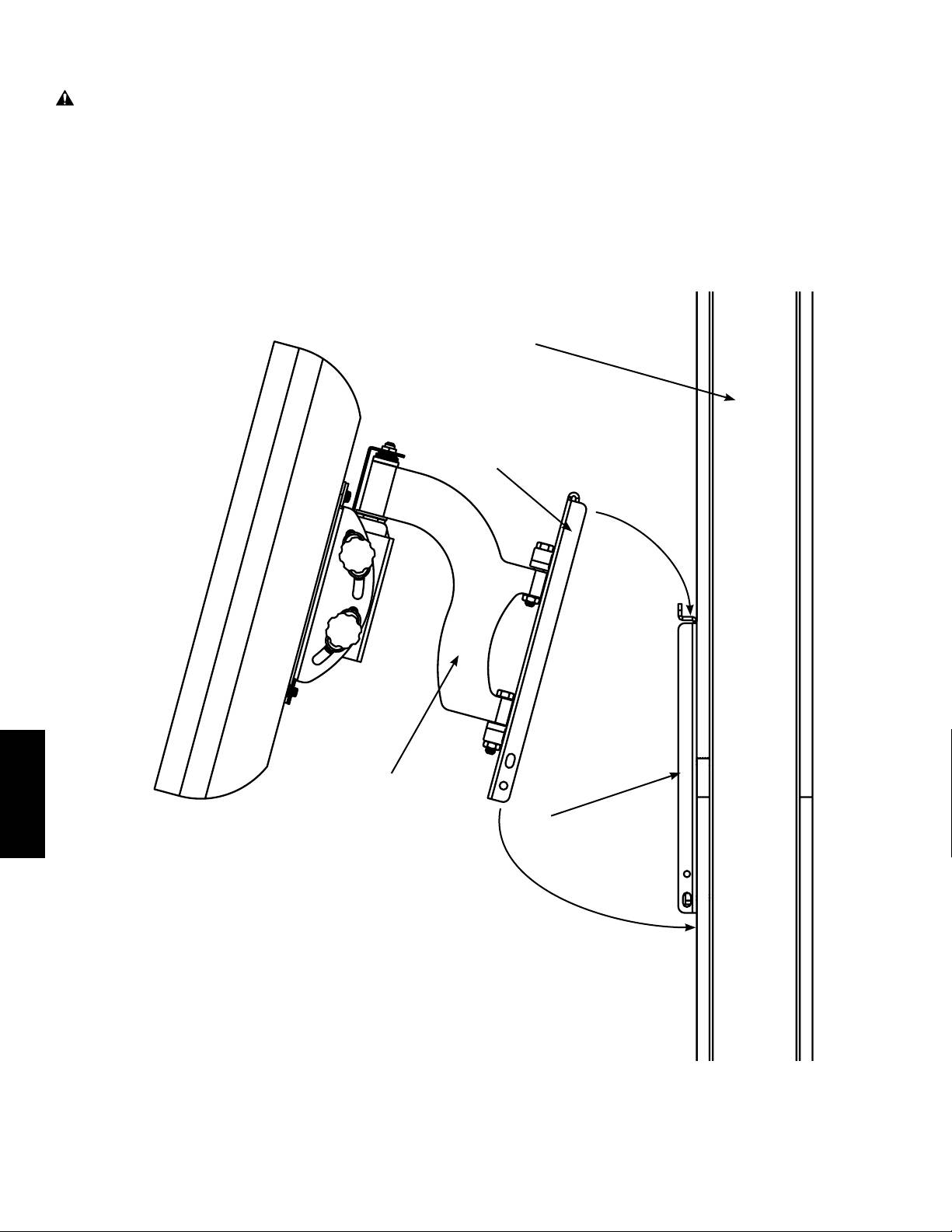

Рисунок 4
Стена
Опорная скоба
B
A
PYCCKO

Шаг 5. Установка предохранительных болтов
Ввинтите предохранительный болт (S) в отверстие сбоку каждой опорной скобы. Затяните болты с помощью крестообразной отвертки.
См детализацию к рисунку 5.
Детализация
Рисунок 5
Опорная
скоба
S
ПРИМЕЧАНИЕ. Для дополнительной безопасности нижнее отверстие в опорной скобе можно использовать для
установки висячего замка.
Шаг 6. Выравнивание и регулировка натяжения винтов крепления
ПРЕДУПРЕЖДЕНИЕ. Не удаляйте натяжные гайки, отмеченные на рисунке 6a!
Установив телевизор на настенную крепежную пластину (A) и затянув предохранительные болты (S), можно выровнять его. Немного ослабьте
два винта под шестигранный ключ в задней части кронштейна (B). Ослабив эти винты, можно отрегулировать положение телевизора
в пределах угла ±6º, и таким образом выровнять его. Выровняв телевизор, снова затяните оба винта с головками под шестигранный
PYCCKO
ключ . Чтобы отрегулировать угол наклона телевизора просто наклоняйте его. Зафиксировать наклон можно с помощью регулировочных
ручек. Натяжные гайки, отмеченные на рисунке 6a, могут быть немного ослаблены или затянуты для регулировки натяжения кронштейна.
При необходимости отрегулировать натяжные гайки, расположенные вблизи телевизора, необходимо снять предохранительную скобу,
отрегулировать натяжение, а затем повторно установить предохранительную скобу, как показано на рисунке 6b.
Рисунок 6a
Рисунок 6b
Натяжная
Предохранительная
гайка
Предохранительная
скоба
скоба
B
Винты с головками
под шестигранный
ключ
Натяжные
ручки
Натяжная
гайка

Шаг 7. Закрепление кабеля/проводов
ПРЕДУПРЕЖДЕНИЕ. Кабели не должны проходить там, где они могут быть защемлены!
Перед прокладкой кабеля установите телевизор на максимально возможном расстоянии от стены. Оставьте некоторую слабину кабеля,
чтобы при перемещении телевизора на разъемы не действовало дополнительное натяжение. Скобы для кабелей (R) можно прикрепить
к отверстиям сверху и снизу кронштейна (B) простым нажатием, как показано на увеличенном изображении к рисунку 7. Обвязки для
кабелей (T) можно прикрепить к скобам для кабелей.
Рисунок 7 Увеличенное изображение
R
B
PYCCKO
