Guide de démarrage rapide Dell PowerVault ML6000

41

1

Connexion d'un lecteur de bande par

bus SCSI

2

Connexion de deux lecteurs de

bande par bus SCSI

3

Câble SCSI à l'hôte

4

Terminateur SCSI

EMEA1.book  Page 41  Tuesday, March 9, 2010  4:38 PM

background image

42

Guide de démarrage rapide Dell PowerVault ML6000

Connexion des câbles Fibre Channel à un hôte ou  à un commutateur

Effectuez cette étape si votre bibliothèque contient des lecteurs de bande Fibre

Channel que vous connecterez directement à un hôte ou un commutateur.

Utilisez des câbles Fibre Channel pour connecter votre hôte (ou commutateur)

à la bibliothèque. Pour chaque lecteur de bande :

1

Connectez une extrémité du câble Fibre Channel au port Fibre Channel

du lecteur de bande.

2

Connectez l'autre extrémité du câble Fibre Channel à votre hôte ou

commutateur.

1

Port Fibre Channel

2

Câble Fibre Channel

EMEA1.book  Page 42  Tuesday, March 9, 2010  4:38 PM

background image

Guide de démarrage rapide Dell PowerVault ML6000

43

Connexion des câbles Fibre Channel au moyen  d'une lame d'E/S Fibre Channel

Effectuez cette étape si votre bibliothèque contient des lecteurs de bande Fibre

Channel que vous connecterez directement à votre hôte ou commutateur au

moyen d'une lame d'E/S Fibre Channel.

1

Pour chaque lecteur de bande : connectez une extrémité du câble Fibre

Channel au port Fibre Channel du lecteur de bande. Connectez l'autre

extrémité du câble Fibre Channel à un port déclencheur (ports inférieurs 3

à 6) sur la lame d'E/S Fibre Channel la plus proche.

2

Pour chaque lame d'E/S Fibre Channel : connectez une extrémité du câble

Fibre Channel à un des ports cibles (ports supérieurs 1 et 2) de la lame

d'E/S Fibre Channel. Connectez l'autre extrémité du câble Fibre Channel

à votre hôte ou commutateur.

Utilisez des câbles Ethernet pour connecter la lame de contrôle de la

bibliothèque du module de contrôle de bibliothèque 5U à chaque module

d'extension de bibliothèque 9U qui contient une lame d'E/S Fibre Channel.

Pour chaque lame d'E/S Fibre Channel installée dans un module d'extension de

bibliothèque 9U :

3

Connectez une extrémité du câble Ethernet à un des quatre ports

Ethernet centraux du concentrateur Ethernet de la lame de contrôle de la

bibliothèque.

4

Connectez l'autre extrémité du câble au port du module d'extension de

bibliothèque 9U approprié. Si la lame d'E/S Fibre Channel est installée

dans la baie supérieure, utilisez le port intitulé « UPPER (supérieur) ». Si la

lame d'E/S Fibre Channel est installée dans la baie inférieure, utilisez le

port intitulé « LOWER (inférieur) ».

EMEA1.book  Page 43  Tuesday, March 9, 2010  4:38 PM

background image

44

Guide de démarrage rapide Dell PowerVault ML6000

Connexion des câbles SCSI (SAS)

Effectuez cette étape si votre bibliothèque contient des lecteurs de bande SAS

(serial attached SCSI).

Utilisez des câbles SAS pour connecter les lecteurs de bande SAS directement à

l'hôte. Pour chaque lecteur de bande :

1

Ports Ethernet centraux de la lame

de contrôle de la bibliothèque

2

Lame d'E/S Fibre Channel

3

Ports cibles

4

Ports déclencheurs

5

Port Fibre Channel

6

Câbles Ethernet

7

Ports « UPPER (supérieur) » et

« LOWER (inférieur) »

EMEA1.book  Page 44  Tuesday, March 9, 2010  4:38 PM

background image

Guide de démarrage rapide Dell PowerVault ML6000

45

1

Connectez une extrémité du câble SAS au port SAS du lecteur de bande.

2

Connectez l'autre extrémité du câble SAS directement à l'hôte.

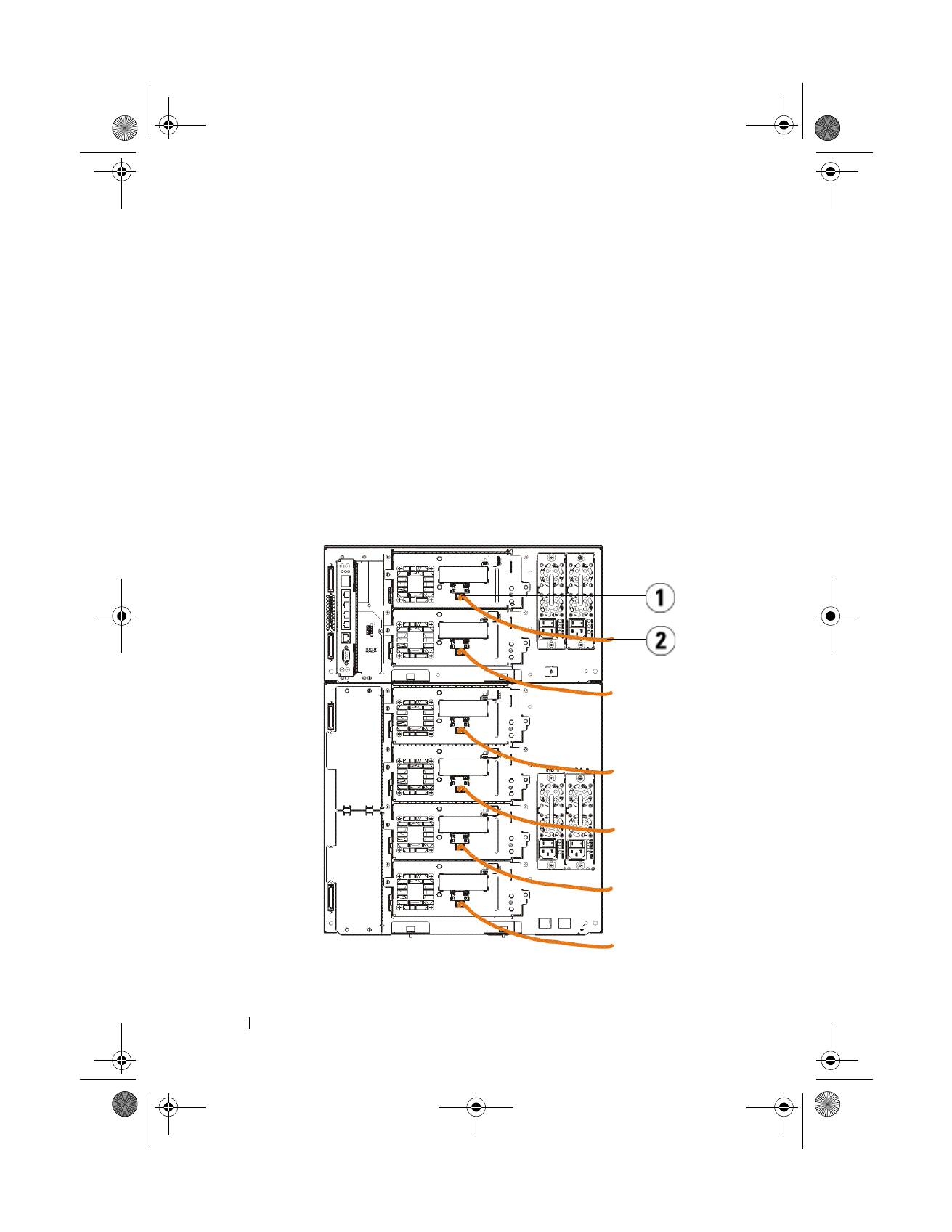

1

Port SAS

2

Câble SAS

EMEA1.book  Page 45  Tuesday, March 9, 2010  4:38 PM

background image

46

Guide de démarrage rapide Dell PowerVault ML6000

Terminer le câblage de la bibliothèque

Toutes les bibliothèques doivent utiliser des terminateurs de module. Les

bibliothèques composées de plusieurs modules doivent utiliser des câbles

module-à-module.

ATTENTION !

Un terminateur de module n'est pas la même chose qu'un

terminateur SCSI. L'utilisation d'un terminateur SCSI au lieu d'un terminateur de

module peut endommager la bibliothèque. Les terminateurs de module sont situés

dans un emballage en plastique attaché à l'arrière du module de contrôle de

bibliothèque 5U.

1

Retirez les bouchons en plastique protecteurs qui recouvrent les

connecteurs de module du module de contrôle de bibliothèque 5U et des

modules d'extension de bibliothèque 9U.

2

À l'aide des câbles module-à-module du kit d'accessoires, connectez

chaque module à celui du dessus. Connectez une extrémité du câble au

module inférieur. Puis connectez l'autre extrémité du câble au module

situé au dessus.

3

À l'aide des terminateurs de module de l'emballage en plastique attaché à

l'arrière du module de contrôle de bibliothèque 5U, terminez les modules

situés tout en haut et tout en bas.

4

Connectez un câble Ethernet au port Gigabit Ethernet supérieur de la

lame de contrôle de la bibliothèque pour permettre l'accès à distance à la

bibliothèque via le client Web (câble Ethernet non fourni).

5

Au moins un bloc d'alimentation est requis pour chaque module

contenant des lecteurs de bande. Pour chaque bloc d'alimentation,

connectez une extrémité du cordon d'alimentation au bloc d'alimentation.

Connectez l'autre extrémité à une source de courant alternatif mise à la

terre (du type indiqué sur l'étiquette du produit).

EMEA1.book  Page 46  Tuesday, March 9, 2010  4:38 PM

background image

Guide de démarrage rapide Dell PowerVault ML6000

47

Mise sous tension de la bibliothèque

1

Appuyez sur l'interrupteur d'alimentation de chaque bloc d'alimentation.

2

Allumez l'alimentation principale de la bibliothèque au moyen du bouton

d'alimentation situé à l'avant du module de contrôle de bibliothèque 5U.

L'écran Setup Wizard (Assistant d'installation) apparaît sur le panneau de

commande lorsque la bibliothèque a terminé son test d'autodiagnostic et

l'initialisation. Ce processus prend environ 30 minutes. N'éteignez pas la

bibliothèque pendant ce processus.

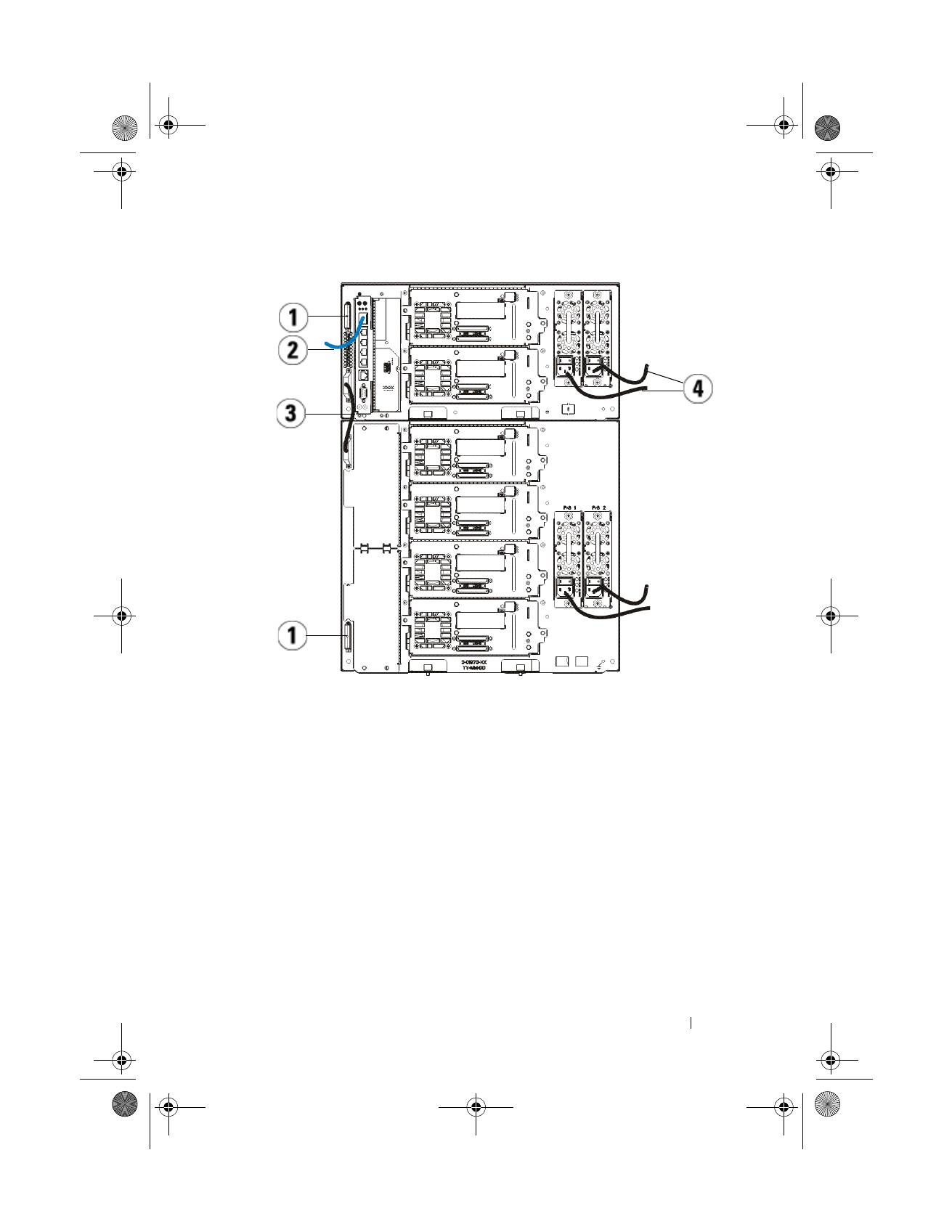

1

Terminateur de module

2

Câble Ethernet connecté au port

Ethernet Gigabit

3

Câble module-à-module

4

Cordons d'alimentation

EMEA1.book  Page 47  Tuesday, March 9, 2010  4:38 PM

background image

48

Guide de démarrage rapide Dell PowerVault ML6000

Guide de démarrage rapide

1

Configurez votre bibliothèque à l'aide de l'assistant d'installation. Pour

obtenir des détails, consultez le

Guide d'utilisation de la bandothèque

Dell™ PowerVault™ ML6000

.

2

Vérifiez que chaque hôte peut communiquer avec les lecteurs de bande de

la bibliothèque. Pour obtenir des détails, consultez la documentation de

votre application hôte.

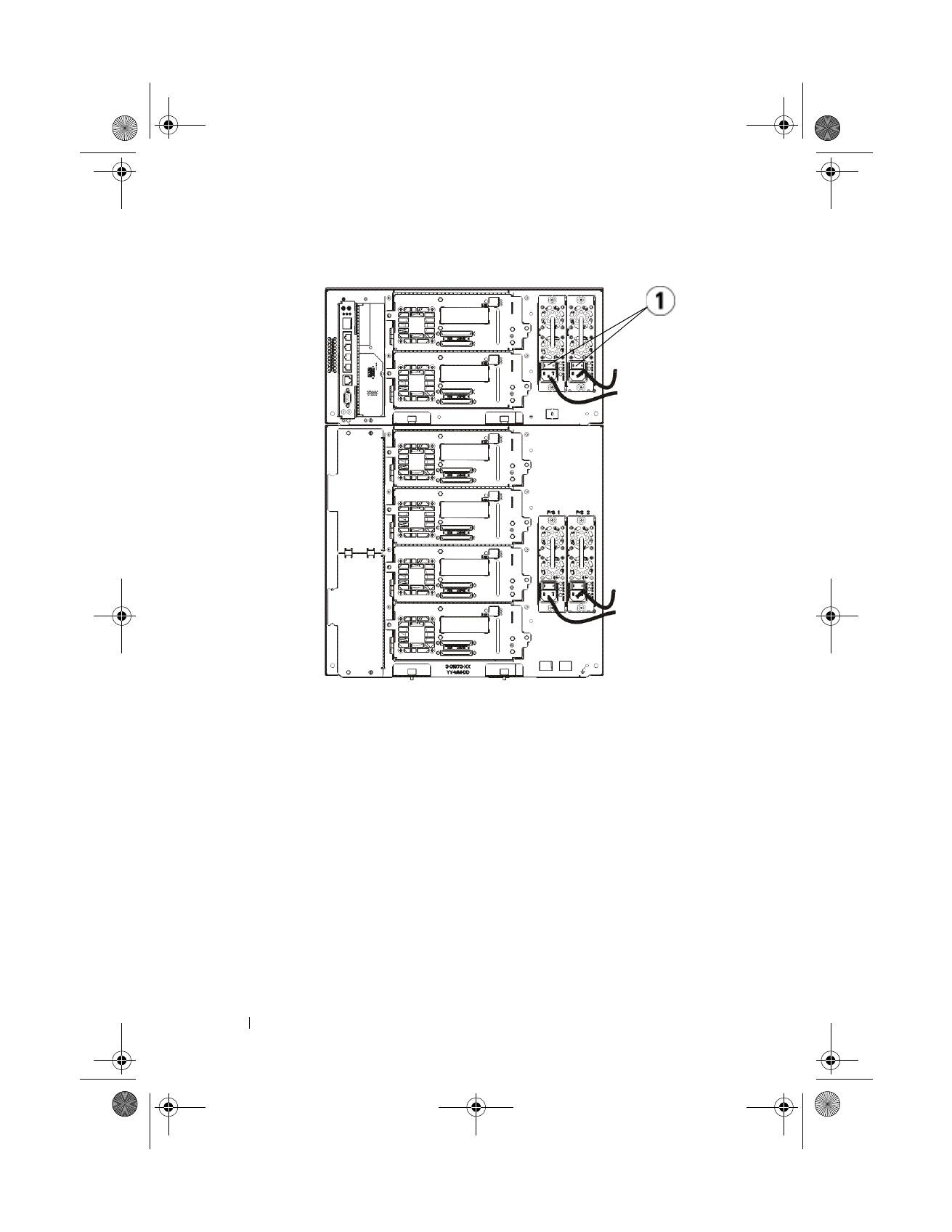

1

Interrupteur d'alimentation du bloc

d'alimentation

EMEA1.book  Page 48  Tuesday, March 9, 2010  4:38 PM

background image

Dell PowerVault ML6000 Erste Schritte

49

Dell PowerVault ML6000 Erste  Schritte (German)

WARNUNG:

Lesen Sie den Dell™ PowerVault™ Systems

Produktinformationsleitfaden, bevor Sie Ihre Bibliothek verkabeln.

WARNUNG:

Alle Bibliotheken müssen in ein Rack montiert werden, das eine

Haupt-Schutzerdungsklemme hat. Detaillierte Informationen hierzu finden Sie im

Dell™ PowerVault™ ML6000 Tape Library-Benutzerhandbuch.

WARNUNG:

Die Anschlusssteckdose muss sich in der Nähe des Gerätes

befinden und gut zugänglich sein.

WARNUNG:

Der Schalter auf dem Bedienfeld ist nicht der Hauptschalter des

Gerätes. Ziehen Sie alle Stecker aus den Eingängen des Gerätes, um dieses

vollständig auszuschalten.

WARNUNG:

Entfernen Sie das vollständige innere Verpackungsmaterial, bevor

Sie Ihre Bibliothek verkabeln. Die orangefarbene Transportsicherung des

Roboters, mit der dieser am Boden der Bibliothek befestigt ist, muss entfernt

werden. Entfernen Sie außerdem den gelben Streifen in der I/E-Station. Bewahren

Sie alle Verpackungsmaterialien und die orangefarbene Roboter-

Transportsicherung auf, falls Sie die Bibliothek in Zukunft bewegen oder

transportieren wollen. Einzelheiten hierzu finden Sie in der Auspackanleitung, die

Sie zusammen mit der Bibliothek und dem Dell™ PowerVault™ ML6000 Tape

Library-Benutzerhandbuch erhalten haben.

EMEA1.book  Page 49  Tuesday, March 9, 2010  4:38 PM

background image

50

Dell PowerVault ML6000 Erste Schritte

Einbau Ihrer Bibliothek in ein Rack

Alle Dell™ PowerVault™ ML6000-Bibliotheken müssen in ein Rack eingebaut

werden. Anweisungen hierzu finden Sie im

Dell

 PowerVault

 ML6000 Tape

Library-Benutzerhandbuch

Das ML6010 CM ist ein einzelnes 5U Bibliothek-Steuermodul.

Das ML6020 CM besteht aus einem (1) ML6010 CM 5U Bibliothek-

Steuermodul und einem (1) ML6000 EM 9U Bibliothek-

Erweiterungsmodul (insgesamt 14U).

Das ML6030 CM besteht aus einem (1) ML6010 CM 5U Bibliothek-

Steuermodul und zwei (2) ML6000 EM 9U Bibliothek-

Erweiterungsmodulen (insgesamt 23U).

Sonderanweisungen für LTO-5-Bandlaufwerke

Zurzeit unterstützt die Bibliothek die Verwendung der folgenden Funktionen

von LTO-5-Bandlaufwerken nicht:

Ethernetanschluss

1

5U Bibliothek-Steuermodul

2

9U Bibliothek-Erweiterungsmodul

EMEA1.book  Page 50  Tuesday, March 9, 2010  4:38 PM

background image

Dell PowerVault ML6000 Erste Schritte

51

Anschluss 2 auf Bandlaufwerken mit Dualanschluss

Einzelheiten hierzu finden Sie in folgenden zwei Abbildungen.

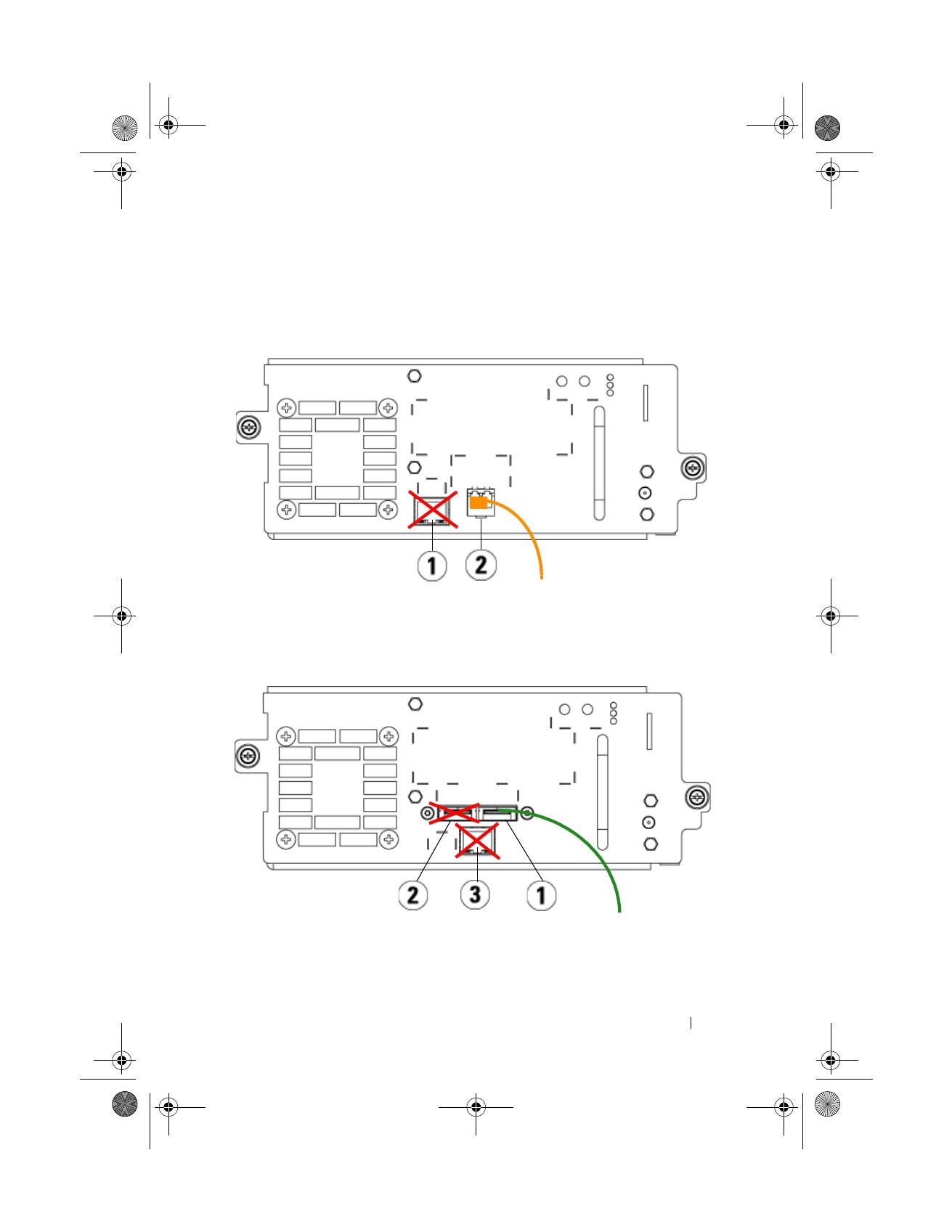

LTO-5 Fibre Channel-Bandlaufwerk

LTO-5 SAS-Bandlaufwerk

1

Ethernetanschluss - nicht verwenden 2

Fibre Channel-Anschluss - diesen

Anschluss verwenden

1

SAS Anschluss 1 - diesen Anschluss

verwenden

2

SAS Anschluss 2 - nicht verwenden

3

Ethernetanschluss - nicht verwenden

EMEA1.book  Page 51  Tuesday, March 9, 2010  4:38 PM

background image

52

Dell PowerVault ML6000 Erste Schritte

Anschließen von parallelen SCSI-Kabeln

Führen Sie diesen Schritt durch, wenn Ihre Bibliothek mit parallelen SCSI-

Bandlaufwerken ausgerüstet ist.

Es gibt zwei empfohlene Verkabelungsverfahren für SCSI-Bandlaufwerke: ein

Bandlaufwerk pro SCSI-Bus oder zwei Bandlaufwerke pro SCSI-Bus.

ANMERKUNG:

Schließen Sie nicht mehr als zwei Bandlaufwerke pro SCSI-Bus

an, um mögliche Leistungsprobleme auszuschließen.

Anschluss eines Bandlaufwerks pro SCSI-Bus:

1

Verwenden Sie ein SCSI-Kabel, um den unteren Anschluss des

Bandlaufwerks mit dem Host-System zu verbinden.

2

Verwenden Sie einen SCSI-Terminator, um den oberen Anschluss des

Bandlaufwerks abzuschließen.

Anschluss von zwei Bandlaufwerken pro SCSI-Bus:

1

Schließen Sie ein Ende eines SCSI-Kabels an den oberen SCSI-Anschluss

des unteren Bandlaufwerks an.

2

Schließen Sie das andere Ende des Kabels an den unteren SCSI-Anschluss

des oberen Bandlaufwerks an.

3

Verwenden Sie ein weiteres SCSI-Kabel, um das Bandlaufwerk des SCSI-

Bus an Ihr Host-System anzuschließen.

4

Verwenden Sie einen SCSI-Terminator, um das obere Bandlaufwerk des

SCSI-Bus abzuschließen.

EMEA1.book  Page 52  Tuesday, March 9, 2010  4:38 PM

background image

Dell PowerVault ML6000 Erste Schritte

53

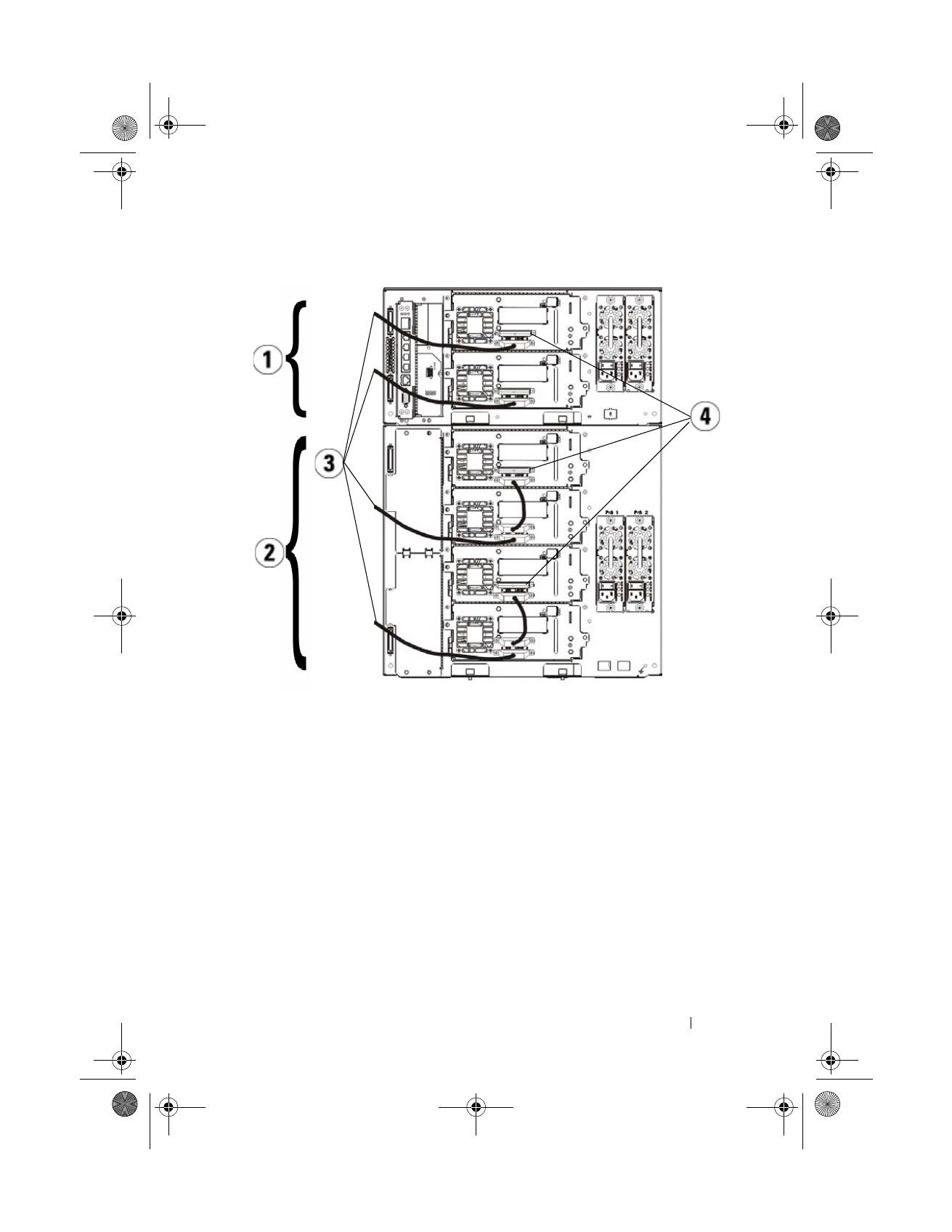

1

Anschluss eines Bandlaufwerks pro

SCSI-Bus

2

Anschluss zweier Bandlaufwerke pro

SCSI-Bus

3

SCSI-Kabel an Host

4

SCSI-Terminator

EMEA1.book  Page 53  Tuesday, March 9, 2010  4:38 PM

background image

54

Dell PowerVault ML6000 Erste Schritte

Anschluss von Fibre Channel-Kabeln an einen  Host oder Switch

Führen Sie diesen Schritt aus, wenn Ihre Bibliothek mit Fibre Channel-

Bandlaufwerken ausgerüstet ist, die Sie direkt an einen Host oder an einen

Switch anschließen.

Verwenden Sie Fibre Channel-Kabel, um Ihren Host (oder Switch) an die

Bibliothek anzuschließen. Führen Sie folgende Schritte für jedes Bandlaufwerk

durch:

1

Schließen Sie ein Ende des Fibre Channel-Kabels an den Fibre Channel-

Anschluss des Bandlaufwerks an.

2

Schließen Sie das andere Ende des Fibre Channel-Kabels an Ihren Host

oder Switch an.

1

Fibre Channel-Anschluss

2

Fibre Channel-Kabel

EMEA1.book  Page 54  Tuesday, March 9, 2010  4:38 PM

background image

Dell PowerVault ML6000 Erste Schritte

55

Anschluss von Fibre Channel-Kabeln über ein  Fibre Channel E/A-Blade

Führen Sie diesen Schritt durch, wenn Ihre Bibliothek mit Fibre Channel-

Bandlaufwerken ausgestattet ist, die Sie über ein Fibre Channel E/A-Blade an

Ihren Host oder Switch anschließen wollen.

1

Führen Sie folgende Schritte für jedes Bandlaufwerk durch: Schließen Sie

ein Ende eines Fibre Channel-Kabels an den Fibre Channel-Anschluss des

Bandlaufwerks an. Schließen Sie das andere Ende des Fibre Channel-

Kabels an einen Initiatoranschluss (untere Anschlüsse 3 - 6) am nächsten

Fibre Channel E/A-Blade an.

2

Führen Sie folgende Schritte für jedes Fibre Channel E/A-Blade durch:

Schließen Sie ein Ende des Fibre Channel-Kabels an einen der

Zielanschlüsse (obere Anschlüsse 1 und 2) des Fibre Channel E/A-Blade

an. Schließen Sie das andere Ende des Fibre Channel-Kabels an Ihren Host

oder Switch an.

Verwenden Sie Ethernetkabel, um das LCB im 5U Bibliothek-Steuermodul an

jedes 9U Bibliothek-Erweiterungsmodul, das mit einem Fibre Channel E/A-

Blade ausgestattet ist, anzuschließen. Führen Sie für jedes im 9U Bibliothek-

Erweiterungsmodul installierte Fibre Channel E/A-Blade folgende Schritte

durch:

3

Schließen Sie ein Ende des Ethernetkabels an einen beliebigen der vier

mittleren Ethernetanschlüsse des LCB Ethernet-Hubs an.

4

Schließen Sie das andere Ende des Kabels an den entsprechenden

Anschluss im 9U Bibliothek-Erweiterungsmodul an. Wenn das Fibre

Channel E/A-Blade im oberen Schacht installiert ist, verwenden Sie den

Anschluss mit der Bezeichnung "UPPER" (OBERE). Wenn das Fibre

Channel E/A-Blade im unteren Schacht installiert ist, verwenden Sie den

Anschluss mit der Bezeichnung "LOWER" (UNTERE).

EMEA1.book  Page 55  Tuesday, March 9, 2010  4:38 PM

background image

56

Dell PowerVault ML6000 Erste Schritte

1

Mittlere LCB Ethernetanschlüsse

2

Fibre Channel E/A-Blade

3

Zielanschlüsse

4

Initiatoranschlüsse

5

Fibre Channel-Anschluss

6

Ethernetkabel

7

Anschlüsse "UPPER" (OBERE) und

"LOWER" (UNTERE)

EMEA1.book  Page 56  Tuesday, March 9, 2010  4:38 PM

background image

Dell PowerVault ML6000 Erste Schritte

57

Anschluss von SAS-Kabeln

Führen Sie diesen Schritt durch, wenn Ihre Bibliothek mit SAS-Bandlaufwerken

ausgerüstet ist.

Verwenden Sie SAS-Kabel, um die SAS-Bandlaufwerke direkt an den Host

anzuschließen. Führen Sie folgende Schritte für jedes Bandlaufwerk durch:

1

Schließen Sie ein Ende des SAS-Kabels an den SAS-Anschluss des

Bandlaufwerks an.

2

Schließen Sie das andere Ende des SAS-Kabels direkt an den Host an.

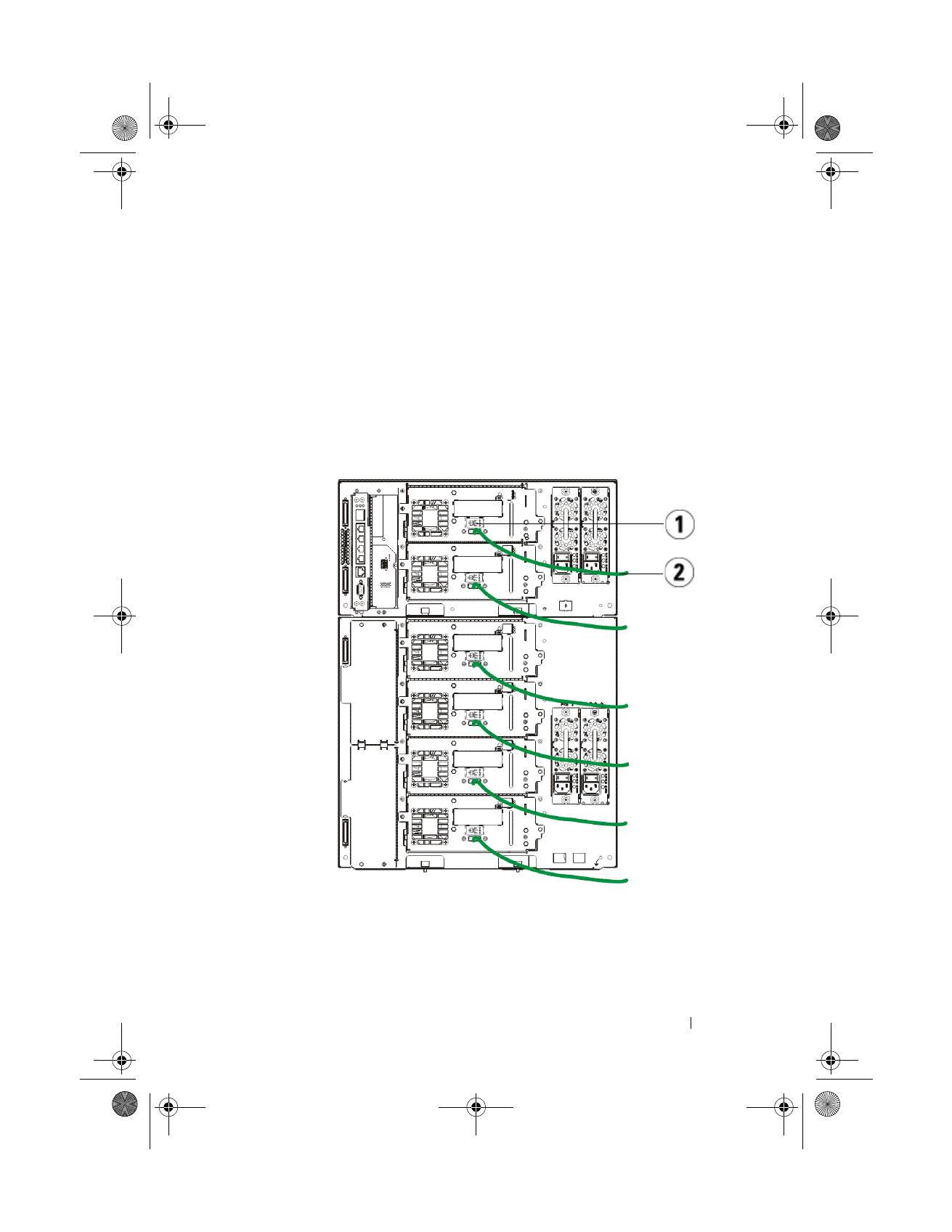

1

SAS-Anschluss

2

SAS-Kabel

EMEA1.book  Page 57  Tuesday, March 9, 2010  4:38 PM

background image

58

Dell PowerVault ML6000 Erste Schritte

Fertigstellen der Verkabelung der Bibliothek

Alle Bibliotheken müssen mit Modulterminatoren ausgerüstet sein. Bei aus

mehreren Modulen bestehenden Bibliotheken müssen Modul-zu-Modul-Kabel

verwendet werden.

VORSICHT:

Der Modulterminator ist nicht identisch mit dem SCSI-Terminator.

Wenn anstelle eines Modulterminators ein SCSI-Terminator verwendet wird, kann

die Bibliothek beschädigt werden. Die Modulterminatoren befinden sich in einem

an der Rückseite des 5U Bibliothek-Steuermoduls befestigten Kunststoffbeutel.

1

Entfernen Sie die Kunststoff-Schutzkappen auf den Modulsteckern des 5U

Bibliothek-Steuermoduls und des/der 9U Bibliothek-

Erweiterungsmoduls/-module.

2

Verbinden Sie mit den Modul-zu-Modul-Kabeln aus dem Zubehörsatz

jedes Modul mit dem jeweils darüberliegenden Modul. Schließen Sie ein

Ende des Kabels an das untere Modul an. Schließen Sie dann das andere

Ende des Kabels an das jeweils darüberliegende Modul an.

3

Terminieren Sie das obere und das untere Modul mit den

Modulterminatoren, die sich in dem an der Rückseite des 5U Bibliothek-

Steuermoduls befestigten Kunststoffbeutel befinden.

4

Schließen Sie ein Ethernetkabel an den oberen Gigabit-Ethernetanschluss

des Bibliothek-Steuerblades (LCB) an, um den Remote-Zugriff auf die

Bibliothek über den Webclient herzustellen. (Das Ethernetkabel ist nicht

im Lieferumfang enthalten.)

5

Für jedes Modul, das Bandlaufwerke enthält, ist mindestens ein Netzteil

erforderlich. Schließen Sie für jedes Netzteil ein Ende des Netzkabels an

das Netzteil an. Schließen Sie das andere Ende an eine nahegelegene und

geerdete Wechselstromsteckdose an (siehe Markierung auf dem

Produktetikett).

EMEA1.book  Page 58  Tuesday, March 9, 2010  4:38 PM

background image

Dell PowerVault ML6000 Erste Schritte

59

Einschalten der Bibliothek

1

Schalten Sie den Netzschalter jedes Netzteils ein.

2

Schalten Sie die Hauptstromversorgung der Bibliothek mit dem Schalter

an der Vorderseite des 5U Bibliothek-Steuermoduls ein.

Nach Ende des POST-Tests und der Initialisierung wird auf dem

Bedienfeld der Einrichtungsassistent angezeigt. Dieser Prozess dauert etwa

30 Minuten. Schalten Sie die Bibliothek während dieses Prozesses nicht

aus.

1

Modulterminator

2

An Gigabit-Ethernetanschluss

angeschlossenes Ethernetkabel

3

Modul-zu-Modul-Kabel

4

Netzkabel

EMEA1.book  Page 59  Tuesday, March 9, 2010  4:38 PM

background image

60

Dell PowerVault ML6000 Erste Schritte

Erste Schritte

1

Konfigurieren Sie Ihre Bibliothek mit dem Einrichtungsassistenten.

Einzelheiten hierzu finden Sie im

Dell™ PowerVault™ ML6000 Tape

Library-Benutzerhandbuch

.

2

Überprüfen Sie, ob jeder Host mit den Bandlaufwerken der Bibliothek

kommunizieren kann. Einzelheiten hierzu finden Sie in der

Dokumentation der Host-Anwendung.

1

Netzschalter Stromversorgung

EMEA1.book  Page 60  Tuesday, March 9, 2010  4:38 PM
