Начало работы с системой     |    99

Максимальная вибрация

Во время работы

0,26 g (среднекв.) при 5–350 Гц

Накопительные

устройства

1,93 g (среднекв.) при 10–500 Гц в

течение 15 мин

Максимальная ударная нагрузка

Во время работы

Один ударный импульс в положительном

направлении по оси z

(по одному импульсу с каждой стороны

системы) 31 g длительностью до 2,6 мс

при установке в рабочем положении.

Накопительные

устройства

Шесть последовательных ударных

импульсов 71 g длительностью не более

2 мс в положительном и отрицательном

направлениях по осям x, y и z (по

одному импульсу с каждой стороны

системы);

Шесть последовательных ударных

сглаженных прямоугольных импульсов

27 g в положительном и отрицательном

направлениях по осям x, y и z (по

одному импульсу с каждой стороны

системы) со скоростью 597 см/с.

Высота над уровнем моря

Во время работы

От -16 до 3048 м

ПРИМЕЧАНИЕ. При использовании на высоте

900

м и выше максимальная рабочая температура

снижается на 1 градус по Цельсию на каждые

300

м.

Начало работы с системой     |    100

Накопительные

устройства

От -16 до 10 600 м

Уровень загрязняющих веществ в атмосфере

Класс

G2 или ниже (согласно ISA-S71.04-1985)

Dell PowerEdge

C6105

Introducción  al sistema

Notas, precauciones y avisos

NOTA:

 una NOTA indica información importante que le ayuda a utilizar su ordenador

de mejor manera.

PRECAUCIÓN: una PRECAUCIÓN indica un posible daño al hardware o la

pérdida de datos si no se siguen las instrucciones.

ADVERTENCIA: un mensaje de ADVERTENCIA indica el riesgo de daños

en la propiedad, de lesiones personales e incluso de muerte.

______________

La información contenida en este documento está sujeta a cambios sin previo aviso.

© 2013 Dell Inc. Todos los derechos reservados.

Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la

autorización por escrito de Dell Inc.

Marcas comerciales utilizadas en este texto: Dell™, el logotipo de DELL y PowerEdge™

son marcas comerciales de Dell Inc. AMD® es una marca comercial registrada y AMD

Opteron™ es una marca comercial de Advanced Micro Devices, Inc. Red Hat Enterprise

Linux® y Enterprise Linux® son marcas comerciales registradas de Red Hat, Inc. en los

Estados Unidos o en otros países. Novell® es una marca comercial registrada y SUSE™

es una marca comercial de Novell Inc. en los Estados Unidos y en otros países. Citrix®

y XenServer® son marcas comerciales o marcas comerciales registradas de Citrix Systems,

Inc. en los Estados Unidos o en otros países. VMware® es una marca comercial o marca

comercial registrada de VMware, Inc. en los Estados Unidos o en otros países.

Otras marcas y otros nombres comerciales pueden utilizarse en esta publicación para hacer

referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier

interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo reglamentario B03S

Septiembre de 2013

N/P 6PHWM

Rev. A04

Introducción al sistema          |

103

PRECAUCIÓN: Área de acceso restringido

Tal y como se define en la cláusula 1.2.7.3 de la IEC 60950-1: 2001, este

servidor ha sido diseñado para su instalación solamente en áreas de acceso

restringido, en donde se aplican las siguientes condiciones:



Solo pueden tener acceso personas de asistencia técnica o usuarios

a los

que se haya informado de las razones de las restricciones que se aplican a

la ubicación y acerca de las precauciones que deban tenerse en cuenta.



El acceso se realiza mediante una herramienta o una cerradura y una llave,

u otros medios de seguridad, y está controlado por la autoridad

responsable de esta área.

Instalación y configuración

AVISO: Antes de realizar el procedimiento siguiente, revise y siga las

instrucciones de seguridad incluidas con el sistema.

Desembalaje del sistema

Desembale el sistema e identifique cada elemento.

Instalación de la solución de rieles de montaje

sin herramientas

AVISO: Si necesita levantar el sistema, pida ayuda. Con el fin de evitar

lesiones personales, no intente levantar el sistema sin ayuda.

AVISO: El sistema no está fijado al bastidor ni montado en los rieles.

Para evitar lesiones personales o daños en el sistema, debe sujetar

adecuadamente el sistema durante la instalación y la extracción.

AVISO: Para evitar que se produzca una descarga eléctrica, es necesario

que la instalación del bastidor cuente con un tercer conductor, de

conexión a tierra. El equipo del bastidor debe proporcionar el suficiente

flujo de aire al sistema para mantener una refrigeración adecuada.

PRECAUCIÓN: A la hora de instalar rieles en un bastidor con orificios

cuadrados, es importante comprobar que la clavija cuadrada se desliza

correctamente a través de los orificios cuadrados.

Introducción al sistema          |

104

1

Alinee los extremos de los rieles de las pestañas verticales del

bastidor para insertar las clavijas en el orificio inferior de la primera

posición U y en el orificio superior de la segunda posición U. Acople

el extremo posterior del riel hasta que el pestillo se asiente en su

lugar.

NOTA:

 Los rieles pueden utilizarse tanto en bastidores con orificios cuadrados

(elemento 1 de la ilustración siguiente) como con orificios redondos (elemento

2 de la ilustración siguiente).

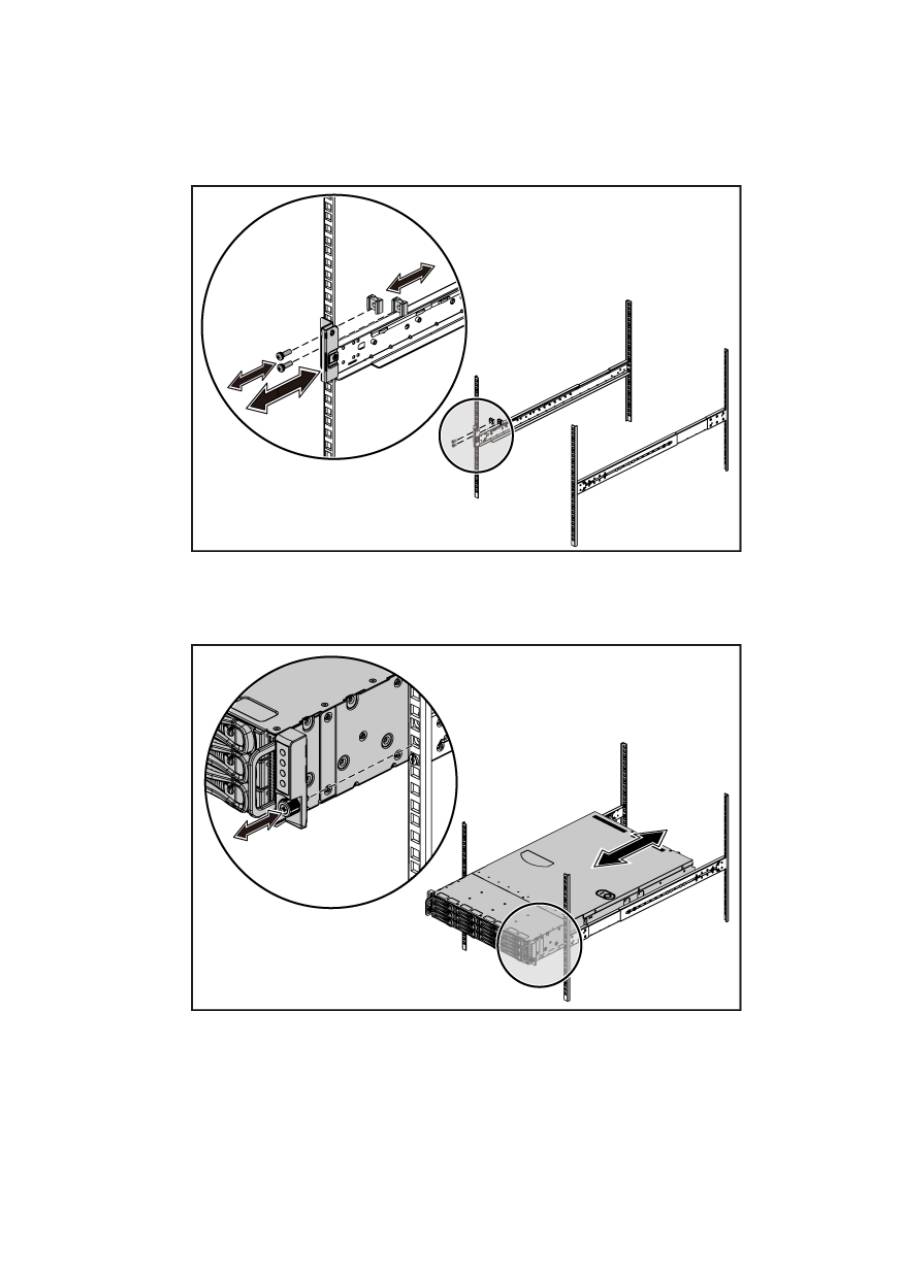

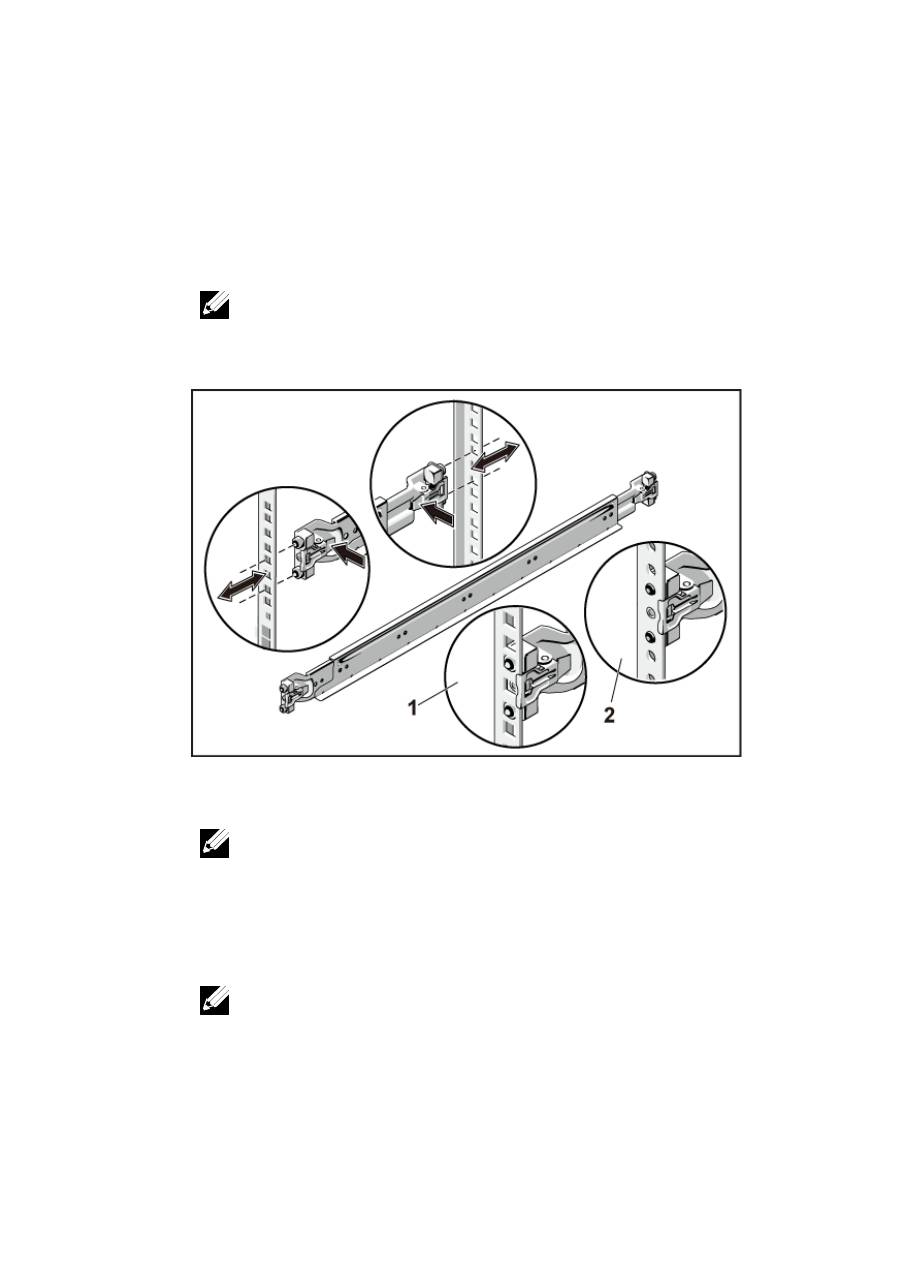

Ilustración 1. Cómo presionar los botones de liberación del seguro

2

Repita el Paso 1 para posicionar y asentar las piezas del extremo

anterior en las bridas verticales.

NOTA:

 Para extraer los rieles, tire del botón de liberación del pestillo en el

punto medio de la pieza del extremo y desencaje los rieles.

3

Inserte el sistema en el bastidor.

4

Extraiga del bastidor el soporte de transporte para estabilización del

chasis (opcional) si está presente.



NOTA:

 Para transportar sistemas que ya están instalados en el bastidor,

asegúrese de que los dos soportes de transporte para estabilización del chasis

(opcionales) se encuentren en su lugar.

Posterior

Anterior

Introducción al sistema          |

105

Ilustración 2. Instalación de los soportes enviados del estabilizador del chasis

5

Apriete los tornillos mariposa para fijar las orejetas del sistema a la

parte anterior de las bridas del bastidor.

Ilustración 3. Instalación del chasis en el bastidor.

Introducción al sistema          |

106

Conexión opcional del teclado, el mouse y el monitor

Ilustración 4. Opcional: Conexión del teclado, el mouse y el monitor

Conecte el teclado, el mouse y el monitor (opcional).

Los conectores de la parte posterior del sistema incluyen iconos que indican qué

cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos (si los

hay) del conector del cable del monitor.

Introducción al sistema          |

107

Conexión de los cables de alimentación

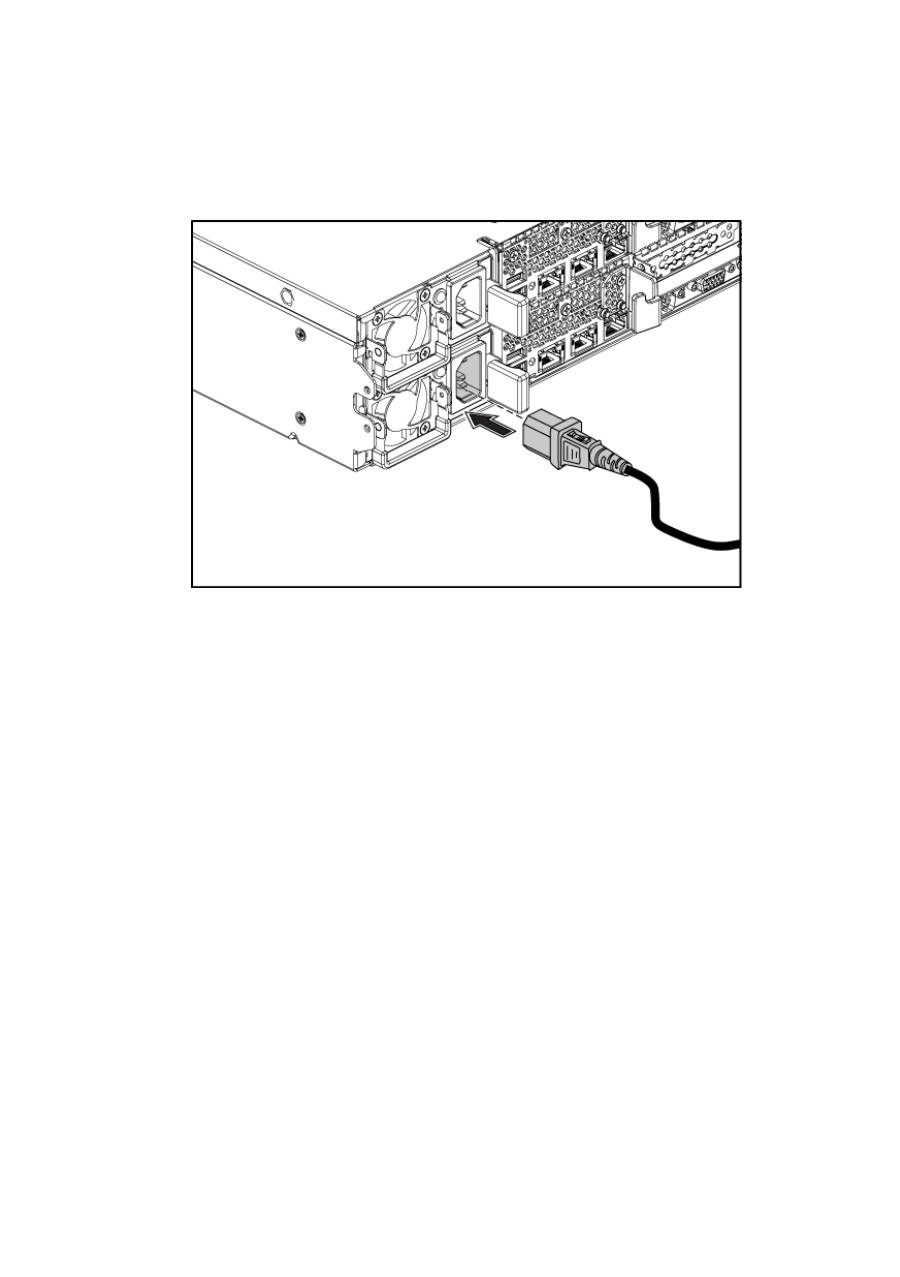

Ilustración 5. Conexión del cable de alimentación

Conecte los cables de alimentación al sistema y, si se utiliza un monitor, conecte

el cable de alimentación correspondiente al monitor. Conecte el otro extremo de

los cables de alimentación a una toma de corriente con conexión a tierra o a otra

fuente de energía, como por ejemplo un sistema de alimentación ininterrumpida

o una unidad de distribución de alimentación.

Introducción al sistema          |

108

Encendido del sistema

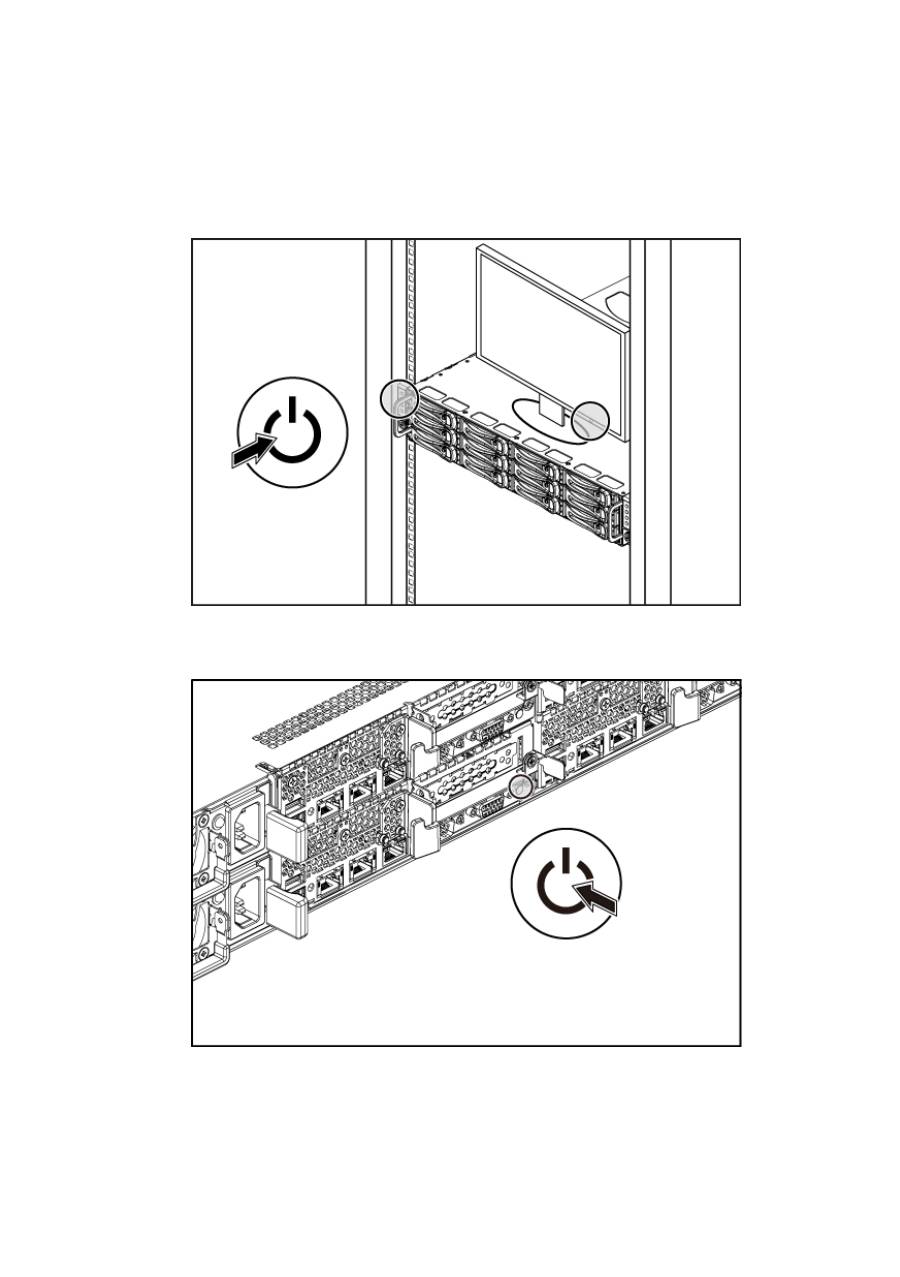

Ilustración 6. Cómo presionar el botón de alimentación en la parte

anterior del sistema y en el monitor

Ilustración 7. Cómo presionar el botón de alimentación en la parte

posterior del sistema

Presione el botón de encendido de la parte anterior o posterior del sistema y el

monitor. Los indicadores de alimentación deberían iluminarse.

Introducción al sistema          |

109

Instalación del sistema operativo

Para instalar un sistema operativo por primera vez, consulte la documentación

de instalación y configuración del sistema operativo. Asegúrese de que el

sistema operativo esté instalado antes de instalar hardware o software no

adquiridos con el sistema.



NOTA:

 Para obtener la información más reciente sobre los sistemas

operativos compatibles, ver

dell.com/ossupport

.

Otra información útil que puede necesitar

AVISO: Consulte la información sobre normativas y seguridad suministrada

con el sistema. La información sobre la garantía puede estar incluida en este

documento o constar en un documento aparte.

En el

Hardware Owner’s Manua

l (Manual del propietario del hardware) se

proporciona información sobre las características del sistema y se describe cómo

solucionar problemas del sistema e instalar o reemplazar componentes.

Este documento está disponible en

support.dell.com/manuals

.

En la documentación de la aplicación de administración de sistemas Dell se

proporciona información sobre cómo instalar y utilizar el software de

administración de sistemas. Este documento está disponible en

support.dell.com/manuals

.



NOTA:

 Compruebe siempre si hay actualizaciones en

support.dell.com/manuals

,

si las hay, léalas antes de proceder a la instalación, puesto que a menudo

sustituyen la información contenida en otros documentos.

Introducción al sistema          |

110

Información de la NOM (solo para México)

La información que se proporciona a continuación aparece en el dispositivo

descrito en este documento, en cumplimiento con los requisitos de la Norma

Oficial Mexicana (NOM):

Importador

Dell Inc. de México, S.A. de C.V.

Paseo de la Reforma 2620 – 11° Piso

Col. Lomas Altas

11950 México, D.F.

Número de modelo

B03S

Voltaje de alimentación

100 – 240 V CA con alimentación de 470 W/

750 W/1100 W

200 – 240 V CA con alimentación de 1400 W

Frecuencia

50/60 Hz

Consumo eléctrico

De 6,5 a 3,5 A con alimentación de 470 W

8,6 A con alimentación de 1400 W

De 9,5 a 5,0 A con alimentación de 750 W

De 12 a 6,7 A con alimentación de 1100 W

Introducción al sistema          |

111

Especificaciones técnicas

Procesador (por placa base)

Tipo de procesador

Uno o dos procesadores AMD serie C32

Uno o dos procesadores AMD Opteron

serie 4000

Uno o dos procesadores AMD Opteron

serie 4200

Uno o dos procesadores AMD Opteron

serie 4300

Bus de expansión (por placa base)

Tipo de bus

PCI Express de segunda generación

Ranuras de expansión

PCIe

Una x16 de media altura y media longitud

Tarjeta secundaria PCIe

Una ranura x8 personalizada

Memoria (por placa base)

Arquitectura

12 x módulos de memoria registrados de MHz

DDR3 800/1066/1333 MHz con /ECC

Zócalos de módulo de

memoria

12 x zócalos DIMM DDR3

Capacidades del módulo de

memoria

2 GB, 4 GB, 8 GB o 16 GB

RAM mínima

12 GB

RAM máxima

192 GB

Unidades

Unidades de disco duro

Hasta doce unidades SAS/SATA

intercambiables en caliente de 3,5 pulgadas o

hasta veinticuatro unidades SAS/SATA/SSD

intercambiables en caliente de 2,5 pulgadas

NOTA:

 Las unidades de disco duro SAS se admiten

mediante tarjeta adicional.

Introducción al sistema          |

112

Conectores (por placa base)

Parte posterior

NIC

Dos RJ-45 (Ethernet 10/100/1 000 Mbps)

Serie

9 patillas, DTE, compatible con el estándar 16550

USB

Dos de 4 patillas compatibles con USB 2.0

Vídeo

15 patillas VGA D-Sub

Puerto de administración

Puerto Ethernet dedicado para el acceso a la

administración remota

Vídeo (por placa base)

Tipo de vídeo

Controladora de vídeo integrada AST2050 o

AST1100

Memoria de vídeo

8 MB

Alimentación

Fuente de alimentación de CA (por fuente de alimentación)

Potencia

470 W en línea baja /1100 W en línea alta

Voltaje

100-240 V CA, 50 – 60 Hz, intervalo de corriente

de entrada: 6,5 – 3,5 Amperios

Disipación de calor

2 390 BTU/h (700,4 W) como máximo

Potencia

750 W

Voltaje

100-240 V CA, 50 – 60 Hz, intervalo de corriente

de entrada: 9,5 – 5,0 Amperios

Disipación de calor

3 414 BTU/h (1 000,5 W) como máximo

Potencia

1024 W en línea baja /1100 W en línea alta

Voltaje

100-240 V CA, 6.7 – 60 Hz, intervalo de

corriente de entrada: 12,0 – 6,7 Amperioss

Disipación de calor

4 575 BTU/h (1 340,8 W) como máximo

Potencia

1 400 W

Voltaje

200-240 V CA, 50 – 60 Hz, corriente de entrada

máxima: 9,6 Amperios

Disipación de calor

5 432 BTU/h (1 592 W) como máximo

Introducción al sistema          |

113

Corriente de conexión

máxima

La corriente de conexión inicial no puede

superar los 55 A (pico). La corriente de

conexión secundaria no puede superar los

35 A (pico).

Batería (por placa base)

Batería del sistema

Batería de tipo botón litio-ion CR2032 de 3 V

Batería RAID (opcional)

Paquete de batería litio-ion de 3,7-V

Características físicas

Altura

8,76 cm

Anchura

44,8 cm

Profundidad

75,1 cm (29,47 pulg.)

Peso (configuración máxima)  33,67 kg

Peso (vacío)

15,11 kg

Especificaciones ambientales

NOTA:

Para obtener información adicional sobre medidas ambientales para configuraciones del

sistema específicas, vaya a

www.dell.com/environmental_datasheets

.

Temperatura

En funcionamiento

De 10 a 35 °C con una gradación de temperatura

máxima de 10 °C por hora

NOTA:

 Para altitudes superiores a 900 m, la temperatura

máxima de funcionamiento se reduce 1 °C cada 300 m.

Almacenamiento

De -40 °C a 65 °C (de -40 °F a 149 °F) con una

gradación de temperatura máxima de 20 °C por

hora

Humedad relativa

En funcionamiento

Del 20 al 80 % (sin condensación) con una

gradación de humedad máxima del 10% por hora

Almacenamiento

Del 5% al 90% (sin condensación)

Vibración máxima

En funcionamiento

0,26 Grms a 5 – 350 Hz

Almacenamiento

1,93 Grms a 10 – 500 Hz durante 15 minutos

Introducción al sistema          |

114

Impacto máximo

En funcionamiento

Un choque en el sentido positivo del eje z

(un choque en cada lado del sistema) de 31 G

durante 2,6 ms en la orientación de

funcionamiento

Almacenamiento

Seis impulsos de choque ejecutados

consecutivamente en los ejes x, y y z positivo y

negativo (un impulso en cada lado del sistema)

de 71 G durante un máximo de 2 ms.

Seis impulsos de choque ejecutados

consecutivamente en los ejes x, y y z positivo y

negativo (un impulso en cada lado del sistema) de

impulso de onda cuadrada alisada de 27 G con

cambio de velocidad a 235 pulgadas/segundo

(597 centímetros/segundo)

Altitud

En funcionamiento

De -16 a 3 048 m

NOTA:

 Para altitudes superiores a 900 m, la temperatura

máxima de funcionamiento se reduce 1 °C cada 300 m.

Almacenamiento

De -16 a 10 600 m

Nivel de contaminación atmosférica

Clase

G2 o menos de acuerdo con ISA-S71.04-1985

           |         128

תכרעמה םע הדובעה תליחת

תיסחי תוחל

הלעפה

20%

 דע

80%

 (

תובעתה אלל

 )

 תיברמ הדירי םע

 לש תוחלב תיתגרדה

10%

העשב

ןוסחא

5%

 דע

90%

 (

יוביע אלל

)

יברמ טטר

הלעפה

0.26

Grms

ב

-

 5-350

ץרה

ןוסחא

1.93

Grms

ב

-

      -

 ךשמל ץרה

15

ד

תוק

יברמ עוזעז

הלעפה

 ריצב תחא עוזעז תמיעפ

z

יבויחה

(

תכרעמה לש דצ לכב תחא המיעפ

 )

 לש

 31 G

 ךשמל

2.6

 היצטניירואב היינשה תויפלא

תילועפתה

ןוסחא

 יריצב וז רחא וזב תולעפומה עוזעז תומיעפ שש

x, y, z

 םיילילשהו םייבויחה

(

 לכב תחא המיעפ

תכרעמה לש דצ

 )

 ךותמ

71

G

ע ךשמל

 ד

2

מ

"

ש

 יריצב וז רחא וזב תולעפומה םלה תומיעפ שש

x

 ,

y

 ו

-

z

 םיילילשהו םייבויחה

(

 דצ לכב תחא המיעפ

תכרעמה לש

 )

 לש המצועב

 27 G

 לג תמיעפ לש

 עבורמ

(

faired square

 )

ב תוריהמ יוניש םע

-

235

ץניא

;'

 היינש

(

597

ס

"

מ

/

היינש

)

הבוג

הלעפה

 -16

 דע

3,048

מ

 '

(

 -50

 דע

10,000

לגר

)

הרעה

:

 לעמש םיהבגב

900

 רטמ

(

2950

לגר

)

 ,

 תרוטרפמט

 לש רועישב תדרוי תיברמה הלעפהה

0.55

 סויסלצ תולעמ

(

1°F

 )

 לכל

168

 רטמ

(

550

לגר

.)

ןוסחא

 -16

 דע

10,600

מ

 '

(

 -50

 דע

35,000

לגר

)

יריווא םוהיז תמר

גוויס

G2

תוחפ וא

 ,

 ןקתב רדגומכ

ISA-S71.04-1985

          |         127

תכרעמה םע הדובעה תליחת

חתמ

200-240

ז טלוו

"

ח

 ,

50-60

ץרה

 ,

 םרז חווט

סנכנ

 :

3.5

רפמא

םוח רוזיפ

 דע

5432

BTU

העשל

ילמיסקמ סנכנ םרז

מ לודג היהי ינושארה הענתהה םרזש רוסא

-

55

 רפמא

(

ילמיסקמ

 .)

 ינשמה הענתהה םרזש רוסא

מ לודג היהי

-35

 רפמא

(

ילמיסקמ

.)

 הללוס

(

תכרעמ חול לכל

)

תכרעמ תללוס

 ןוי םותיל עבטמ תללוס

CR 2032 3.0-V

 תללוס

RAID

 (

ילנויצפוא

)

םויתיל תוללוס תכרע

-

 ןוי

 3.7

טלוו

יזיפ

הבוג

8.76

ס

"

 מ

(

3.45

ץניא

')

בחור

44.8

ס

"

 מ

(

17.6

ץניא

')

קמוע

75.01

ס

"

 מ

(

29.47

ץניא

')

 לקשמ

(

תיברמ הרוצת

)

33.67

ק

"

 ג

(

74.2

תורביל

)

 לקשמ

(

קיר

)

15.11

ק

"

 ג

(

33.32

תורביל

)

יתביבס

הרעה

:

תויפיצפס תכרעמ תורוצת רובע תויתביבס תודימ לע ףסונ עדימ תלבקל

 ,

 האר

www.dell.com/environmental_datasheets

הרוטרפמט

הלעפה

10°

 דע

35°

סויזלצ



(

50°

 דע

95°

טייהנרפ

 )

 םע

 לש תיברמה הרוטרפמטב תיתגרדה הדירי

10°

העשב סויזלצ

הרעה

:

 לעמש םיהבגב

900

 רטמ

(

2950

לגר

)

 ,

 תרוטרפמט

 לש רועישב תדרוי תיברמה הלעפהה

0.55

 סויסלצ תולעמ

(

1°F

 )

 לכל

168

 רטמ

(

550

לגר

.)

ןוסחא

-40°

 דע

65°

 סויזלצ

(

-40°

 דע

149°

טייהנרפ

 )

 לש תיברמה הרוטרפמטב תיתגרדה הדירי םע

20°

העשב סויזלצ

           |         126

תכרעמה םע הדובעה תליחת

 םירבחמ

(

תכרעמ חול לכל

)

ירוחא דצ

 תשר קשממ סיטרכ

(

NIC

)

 ירבחמ ינש

RJ-45



(

Ethernet

 לש

10/100/1000

הגמ

-

היינשב תויביס

)

ירוט

םיניפ העשת

 ,

DTE

 ,

 םאות

16550

USB

 ילעב םיינש

4

םיניפ

 ,

 ימאות

USB 2.0

Video

 (

ואדיו

)

VGA D-Sub

 לש

15

םיניפ

לוהינ תאיצי

 תאיצי

Ethernet

קוחרמ השיג לוהינל תדרפנ

 ואדיו

(

תכרעמ חול לכל

)

גוס

ואדיו

רקב

ואדיו

AST2050



וא

AST1100

םיבכרומ

לע

חול

םאה

ןורכיז

ואדיו

8

הגמ

-

םיתב

למשח

ז חוכ קפס

"

 ח

(

חוכ קפס לכל

)

ילמשח קפסה

1024

 טאו

(

 low line

)

 /

1100

 טאו

(

high line

)

חתמ

100-240

ז טלוו

"

ח

 ,

50-60

ץרה

 ,

 םרז חווט

סנכנ

 :

6.5-3.5

רפמא

םוח רוזיפ

 דע

2390

BTU

העשל

ילמשח קפסה

750

טאו

חתמ

100-240

ז טלוו

"

ח

 ,

50-60

ץרה

 ,

 םרז חווט

סנכנ

 :

9.5-5.0

רפמא

םוח רוזיפ

 דע

3414

BTU

העשל

ילמשח קפסה

1024

 טאו

(

 low line

)

 /

1100

 טאו

(

high line

)

חתמ

100-240

ז טלוו

"

ח

 ,

50-60

ץרה

 ,

 םרז חווט

סנכנ

 :

12.0-6.7

רפמא

םוח רוזיפ

 דע

4575

BTU

העשל

ילמשח קפסה

1400

טאו

          |         125

תכרעמה םע הדובעה תליחת

 םיינכט םיטרפמ

 דבעמ

(

תכרעמ חול לכל

)

דבעמ גוס

 תרדסמ םידבעמ ינש וא דחא דבעמ

AMD C32

 תרדסמ םידבעמ ינש וא דחא דבעמ

AMD Opteron 4000

 תרדסמ םידבעמ ינש וא דחא דבעמ

AMD Opteron 4200

 תרדסמ םידבעמ ינש וא דחא דבעמ

AMD Opteron 4300

 הבחרה קיפא

(

תכרעמ חול לכל

)

קיפא גוס

PCI Express Generation 2

הבחרה יצירח

PCIe

x16

דחא

 ,

ךרוא יצח

 ,

הבוג יצח

 אצאצ סיטרכ

PCIe

x8

דחא

 ,

תישיא םאתומ ץירח

 ןורכיז

(

תכרעמ חול לכל

)

הרוטקטיכרא

12

x DDR3 800/1066/1333 MHz

 ילדומ

 םע םימושר ןורכיז

/

ECC

ןורכיז ילודומ לש םיעקש

12

 יצירח

DDR3 DIMM

ןורכיז ילודומ תולוביק

2

GB, 4 GB, 8 GB

 ,

 וא

16

GB

 ןורכיז

RAM

ילמינימ

12

GB

 ןורכיז

RAM

ילמיסקמ

192

GB

םיננוכ

םיחישק םיננוכ

 דע

12

 יננוכ

SAS/SATA 3.5

ץניא

 '

 דע וא המח הפלחהל םינתינה

24

 יננוכ

AS/SATA/SSD 2.5

המח הפלחהל םינתינה

הרעה

:

סמ םיחישק םיננוכ

 גו

SAS

 ידי לע םיכמתנ

הבחרה סיטרכ

.
