Rozpoczęcie pracy z systemem     |     79

Zakończenie instalacji systemu operacyjnego

Przed rozpoczęciem instalowania systemu operacyjnego po raz pierwszy należy

zapoznać się z dokumentacją dotyczącą instalacji i konfiguracji systemu

operacyjnego. Upewnij się, że system operacyjny został zainstalowany przed

instalacją sprzętu lub oprogramowania niezakupionego wraz z systemem.

UWAGA:

Najnowsze informacje o obsługiwanych systemach operacyjnych

można znaleźć na stronie

dell.com/ossupport

.

Inne przydatne informacje

OSTRZEŻENIE: Zapoznaj się z informacjami dotyczącymi bezpieczeństwa i

przepisów prawnych dostarczonymi wraz z systemem. Informacje dotyczące

gwarancji mogą zostać zamieszczone w tym dokumencie lub dostarczone jako

oddzielny dokument.

 Instrukcja użytkownika sprzętu

 zawiera informacje o funkcjach systemu i opis

sposobów rozwiązywania problemów zaistniałych podczas jego użytkowania,

a także instrukcje dotyczące instalacji lub wymiany elementów systemu.

Dokument ten jest dostępny na stronie

support.dell.com/manuals

.

Dokumentacja dotycząca aplikacji do zarządzania systemami Dell zawiera

informacje o instalowaniu i używaniu oprogramowania do zarządzania

systemami. Dokument ten jest dostępny online na stronie

support.dell.com/manuals

.

UWAGA:

 Zawsze sprawdzaj, czy na stronie

support.dell.com/manuals

pojawiły się aktualizacje, i czytaj je w pierwszej kolejności, ponieważ często

zastępują one informacje zawarte w innych dokumentach.

Rozpoczęcie pracy z systemem     |     80

Informacje dotyczące NOM (tylko Meksyk)

Informacje przedstawione poniżej dotyczą urządzenia opisanego w niniejszym

dokumencie i są zgodne z wymogami standardów obowiązujących w Meksyku

(NOM):

Importer:

Dell Inc. de México, S.A. de C.V.

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

11950 México, D.F.

Numer modelu:

B03S

Napięcie zasilania:

100-240 V prądu zmiennego z

zasilaniem 470 W/750 W/1100 W

200-240 V prądu zmiennego z

zasilaniem 1400 W

Częstotliwość

50/60 Hz

Pobór prądu

6,5-3,5 A z zasilaniem 470 W

8,6 A z zasilaniem 1400 W

9,5-5 A z zasilaniem 750 W

12-6,7 A z zasilaniem 1100 W

Rozpoczęcie pracy z systemem     |     81

Dane techniczne

Procesor (na płytę systemową)

Typ procesora

Jeden lub dwa procesory AMD serii C32

Jeden lub dwa procesory platformy AMD

Opteron Serii 4000

Jeden lub dwa procesory platformy AMD

Opteron Serii 4200

Jeden lub dwa procesory platformy AMD

Opteron Serii 4300

Magistrala rozszerzeń (na płytę systemową)

Typ magistrali

PCI Express Generation 2

Gniazda rozszerzeń

PCIe

Jedna karta x16 o połówkowej długości i

połówkowej wysokości

Dodatkowa karta PCIe

Jedno niestandardowe gniazdo x8

Pamięć (na płytę systemową)

Architektura

12 modułów pamięci DDR3

800/1066/1333 MHz ECC

Gniazda modułów pamięci  12 gniazd DDR3 DIMM

Pojemność modułów

pamięci

2 GB, 4 GB, 8 GB lub 16 GB

Minimalna pojemność

pamięci RAM

12 GB

Maksymalna pojemność

pamięci RAM

192 GB

Dyski

Dyski twarde

Do dwunastu 3,5-calowych napędów

SAS/SATA z możliwością wymiany w

trakcie pracy lub do dwudziestu czterech

2,5 calowych napędów SAS/SATA/SSD

z możliwością wymiany w trakcie pracy.

UWAGA:

Dyski twarde SAS są obsługiwane przez kartę

add-on.

Rozpoczęcie pracy z systemem     |     82

Złącza (na płytę systemową)

Z tyłu

Kontroler NIC

Dwa złącza RJ-45 (o szybkości

10/100/1000 Mb/s sieci Ethernet)

Szeregowe

9-stykowe, DTE, kompatybilne z 16550

USB

Dwa 4-stykowe, zgodne ze standardem

USB 2.0

Video (Grafika)

15-stykowa VGA D-Sub

Port do zarządzania

Dedykowany port Ethernet do zdalnego

zarządzania systemem

Karta graficzna (na płytę systemową)

Standard grafiki

Wbudowany kontroler wideo AST2050 lub

AST1100

Pamięć grafiki

8 MB

Zasilanie

Zasilacz prądu zmiennego (na zasilacz)

Moc

470 W Low Line/1100 W High Line

Napięcie

100-240 V prądu zmiennego, 50-60 Hz,

zakres prądu wejściowego: 6,5-3,5 A

Emisja ciepła

maksymalnie 2390 BTU/godz.

Moc

750 W

Napięcie

100-240 V prądu zmiennego, 50-60 Hz,

zakres prądu wejściowego: 9,5-5 A

Emisja ciepła

maksymalnie 3414 BTU/godz.

Moc

1024 W Low Line/1100 W High Line

Napięcie

100-240 V prądu zmiennego, 50-60 Hz,

zakres prądu wejściowego: 12-6,7 A

Emisja ciepła

maksymalnie 4575 BTU/godz.

Moc

1400 W

Napięcie

200-240 V prądu zmiennego, 50-60 Hz,

maksymalny prąd wejściowy: 9,6 A

Rozpoczęcie pracy z systemem     |     83

Emisja ciepła

maksymalnie 5432 BTU/godz.

Maksymalne natężenie

prądu przy włączeniu

Początkowe natężenie prądu przy włączeniu

nie powinno przekraczać 55 A (wartość

maksymalna). Dodatkowe natężenie prądu

przy włączeniu nie powinno przekraczać

35 A (wartość maksymalna).

Bateria (na płytę systemową)

Bateria systemowa

Litowo-jonowa bateria pastylkowa CR2032

o napięciu 3,0 V

Bateria RAID (opcjonalna)  Zestaw baterii litowo-jonowych o napięciu

3,7 V

Wymiary i masa

Wysokość

8,76 cm

Szerokość

44,8 cm

Długość

75,1 cm

Waga (przy maksymalnej

konfiguracji)

33,67 kg

Waga (bez wyposażenia)

15,11 kg

Środowisko pracy

UWAGA:

Dodatkowe informacje o warunkach otoczenia przewidzianych dla poszczególnych

konfiguracji systemu można znaleźć na stronie

www.dell.com/environmental_datasheets

.

Temperatura

Podczas pracy

Od 10 do 35°C przy maksymalnym

gradiencie temperaturowym 10°C na godzinę

UWAGA:

W przypadku wysokości ponad 899,16 m

maksymalna temperatura, w jakiej urządzenie może

pracować, obniża się o 17,22°C na każde 167,64 m.

Podczas przechowywania

Od -40 do 65°C przy maksymalnym

gradiencie temperaturowym wynoszącym

20°C na godzinę.

Rozpoczęcie pracy z systemem     |     84

Wilgotność względna

Podczas pracy

20% do 80% (bez kondensacji) przy

maksymalnym gradiencie wilgotności

wynoszącym 10% na godzinę

Podczas przechowywania

5%–90% (bez kondensacji)

Maksymalne natężenie wibracji

Podczas pracy

0,26 Grms przy częstotliwości 5-350 Hz

Podczas przechowywania

1,93 Grms przy częstotliwości 10–500 Hz

przez 15 min.

Maksymalny wstrząs

Podczas pracy

Jeden wstrząs na dodatniej osi Z

(jeden wstrząs po każdej stronie systemu) o

sile 31 G trwający 2,6 ms w kierunku

działania

Podczas przechowywania

Sześć kolejnych impulsów wstrząsowych na

dodatniej i ujemnej stronie osi X, Y, Z (jeden

impuls po każdej stronie systemu) o sile

71 G trwających do 2 ms;

Sześć kolejnych impulsów wstrząsowych na

dodatniej i ujemnej stronie osi X, Y, Z (jeden

wstrząs po każdej stronie systemu),

uderzenie z przyspieszeniem 27 G

zaokrągloną falą kwadratową przy zmianie

prędkości rzędu 597 cm/s.

Wysokość

Podczas pracy

Od -16 do 3 048 m

UWAGA:

W przypadku wysokości ponad 899,16 m

maksymalna temperatura, w jakiej urządzenie może

pracować, obniża się o 17,22°C na każde 167,64 m.

Podczas przechowywania

Od -16 do 10 600 m

Poziom zanieczyszczeń w powietrzu

Klasa

G2 lub niższy wg standardu

ISA-S71.04-1985

Dell PowerEdge

C6105

Начало работы  с системой

Примечания, предупреждения и

предостережения

ПРИМЕЧАНИЕ.

Содержит важную информацию, которая помогает более

эффективно работать с компьютером.

ВНИМАНИЕ: Знак ВНИМАНИЕ обозначает указания, несоблюдение

которых может привести к повреждению оборудования или

потере данных.

ПРЕДУПРЕЖДЕНИЕ: Знак ОСТОРОЖНО указывает на потенциальный

ущерб имуществу, телесные повреждения или смерть.

______________

Информация, содержащаяся в данном документе, может быть изменена без

предварительного уведомления.

© 2013 Dell Inc. Все права защищены.

Воспроизведение этих материалов в любой форме без письменного разрешения

компании Dell Inc. строго запрещается.

Товарные знаки в данном документе: Dell™, PowerEdge™ и эмблема DELL

являются товарными знаками корпорации Dell Inc. AMD® является охраняемым

товарным знаком, а AMD Opteron™ — товарным знаком корпорации Advanced

Micro Devices, Inc. Red Hat Enterprise Linux® и Enterprise Linux® являются

охраняемыми товарными знаками корпорации Red Hat, Inc. в США и в других

странах. Novell® является охраняемым товарным знаком, а SUSE™ — товарным

знаком корпорации Novell Inc. в США и в других странах. Citrix® и XenServer®

являются охраняемыми товарными знаками или товарными знаками корпорации

Citrix Systems, Inc. в США и в других странах. VMware® является охраняемым

товарным знаком или товарным знаком корпорации VMWare, Inc. в США и в

других странах.

Прочие товарные знаки и названия продуктов могут использоваться в данной

публикации для обозначения компаний, заявляющих права на эти товарные знаки и

названия, или продуктов этих компаний. Компания Dell не заявляет прав ни на

какие товарные знаки и торговые наименования, кроме собственных.

Модель B03S

Сентябрь 2013

P/N 6PHWM

Ред. A04

Начало работы с системой     |    87

ВНИМАНИЕ. Установка в местах ограниченного доступа

Данный сервер предназначен только для установки в местах

ограниченного доступа, как определено в ст. 1.2.7.3 IEC 60950-1:2001

применительно к следующим двум условиям.



Доступ предоставляется только техникам или пользователям,

которые прошли инструктаж и ознакомлены с ограничениями,

применяемыми в данном месте, а также с принимаемыми мерами

предосторожности.



Получить доступ можно с помощью инструмента, замка с ключом

или других средств безопасности. Доступ контролируется органом

управления, ответственным за помещение.

Установка и настройка

ОСТОРОЖНО. Перед выполнением следующей процедуры прочтите

инструкции по технике безопасности, прилагаемые к системе, и

соблюдайте их.

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент.

Установка систем с неинструментальными

направляющими

ОСТОРОЖНО. Чтобы поднять систему, необходимо прибегнуть к

помощи других лиц. Во избежание травм не пытайтесь поднимать

систему самостоятельно.

ОСТОРОЖНО. Система не прикреплена к стойке и не вставлена в

направляющие. Чтобы избежать травм и поломки системы, следует

обеспечить прочную опору системы во время установки и разборки.

ОСТОРОЖНО. Для предотвращения поражения электрическим током

при установке в стойку требуется заземление. Оборудование стойки

должно обеспечивать достаточный обдув системы воздухом для ее

надлежащего охлаждения.

Начало работы с системой     |    88

ВНИМАНИЕ. При установке направляющих в стойку с квадратными

отверстиями важно точно совместить квадратные выступы

направляющих с квадратными отверстиями стойки.

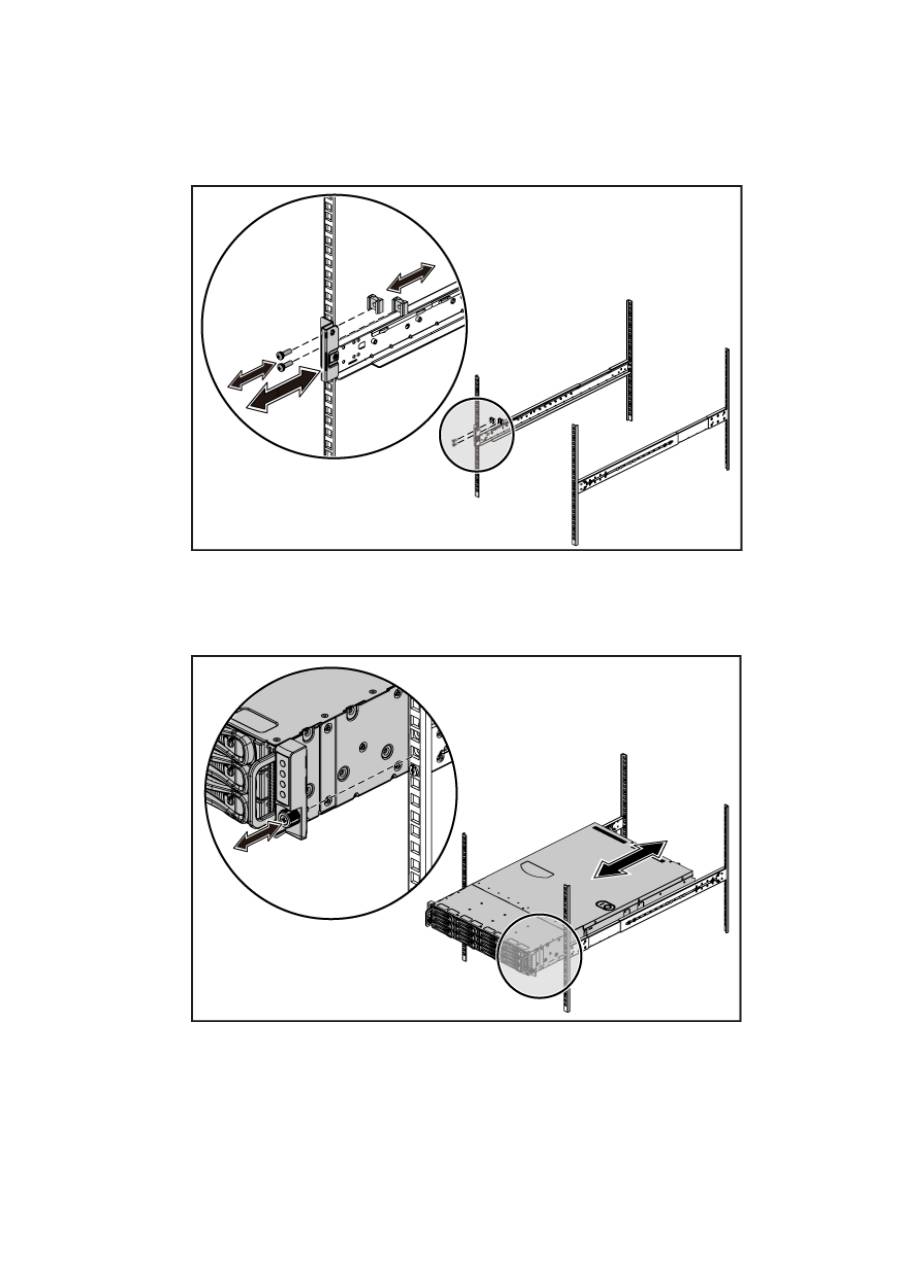

1

Выровняйте концы направляющих по вертикальным фланцам

стойки, чтобы выступы попали в нижнее отверстие первого

отсека и верхнее отверстие второго отсека. Вставьте заднюю

часть направляющей до фиксации защелки.

ПРИМЕЧАНИЕ.

Направляющие можно устанавливать в стойки с

квадратными отверстиями (элемент 1 на рисунке ниже) и с круглыми

отверстиями (элемент 2 на рисунке ниже).

Рис. 1. Нажатие на кнопку защелки

2

Повторите шаг 1, чтобы выровнять и установить фронтальную

часть на вертикальном фланце стойки.

ПРИМЕЧАНИЕ.

Чтобы извлечь направляющие, потяните на себя кнопку

защелки в конце каждой направляющей и выдвиньте направляющую.

3

Вставьте систему в стойку.

4

При наличии двух транспортировочных скоб стабилизатора

шасси (дополнительно) извлеките их из стойки.

ПРИМЕЧАНИЕ.

Если транспортные системы уже установлены в стойку,

убедитесь в том, что обе транспортировочные скобы стабилизатора

шасси (дополнительно) находятся на месте.

Передняя часть

Задняя часть

Начало работы с системой     |    89

Рис. 2. Установка транспортировочных скоб стабилизатора шасси

5

Затяните винты-барашки для крепления проушин системы к

передней части фланцев стойки.

Рис. 3. Установка шасси на стойку

Начало работы с системой     |    90

Необязательно: подключение клавиатуры, мыши и монитора

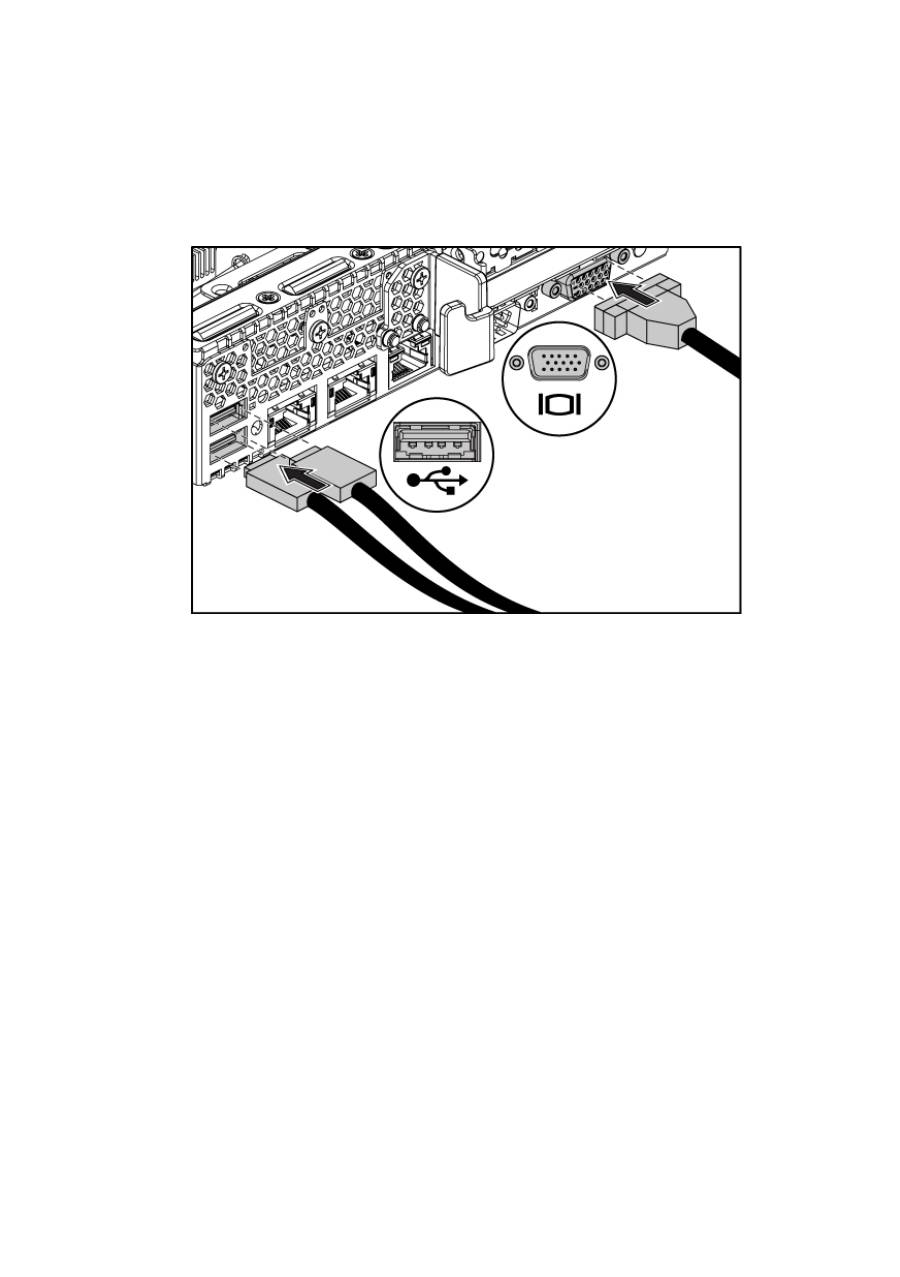

Рис. 4. Необязательно — подключение клавиатуры, мыши и монитора

Подключите клавиатуру, мышь и монитор (необязательно).

Разъемы на задней панели системы помечены значками для правильного

подключения кабелей. На разъеме кабеля монитора необходимо затянуть

винты (если они есть).

Начало работы с системой     |    91

Подключение кабелей питания

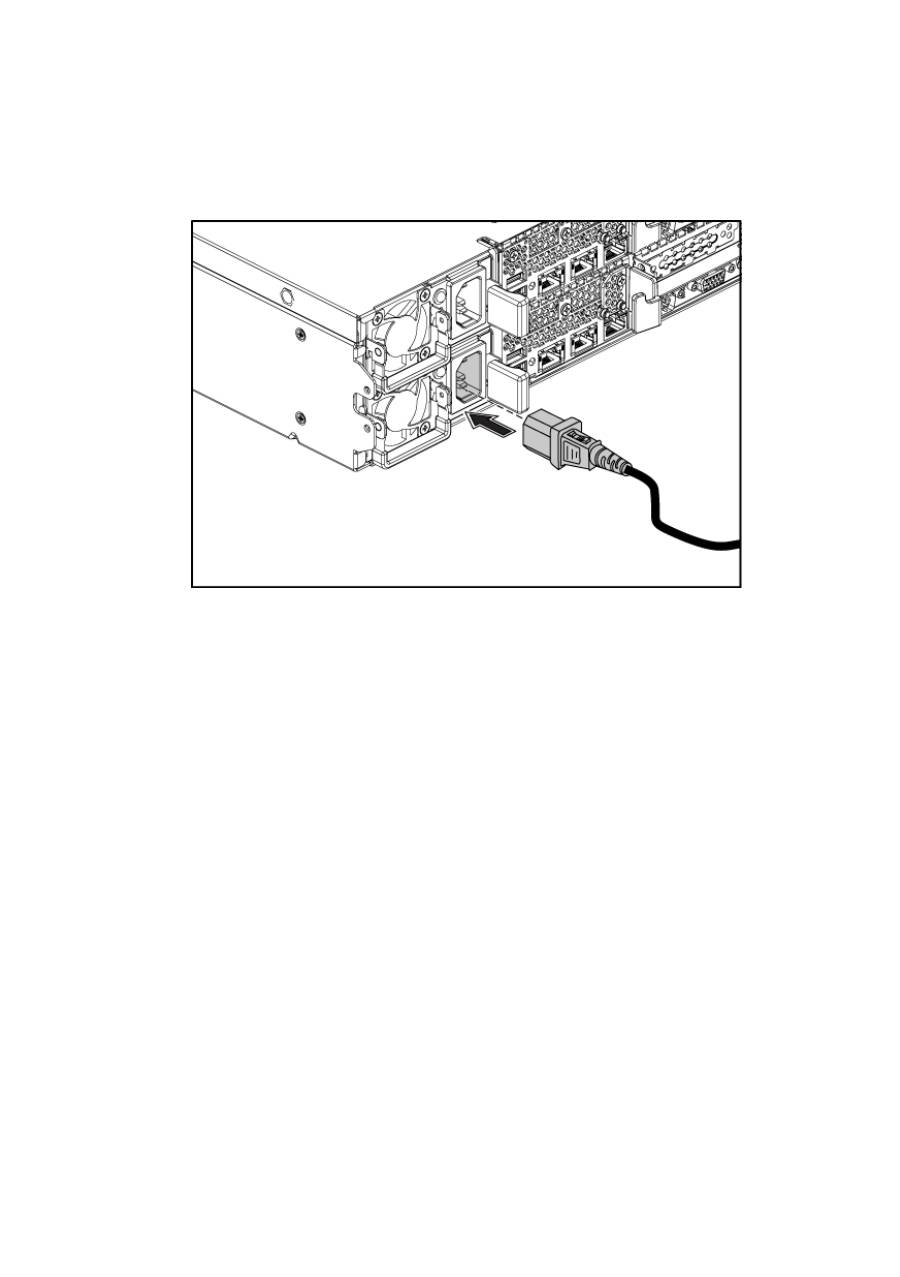

Рис. 5. Подключение кабеля питания

Подключите кабель или кабели питания к системе. Если используется

монитор, подключите к нему кабель питания. Подключите другой конец

кабелей питания к заземленной розетке или к отдельному источнику

питания, например, к источнику бесперебойного питания или к

распределительному щиту.

Начало работы с системой     |    92

Включение системы

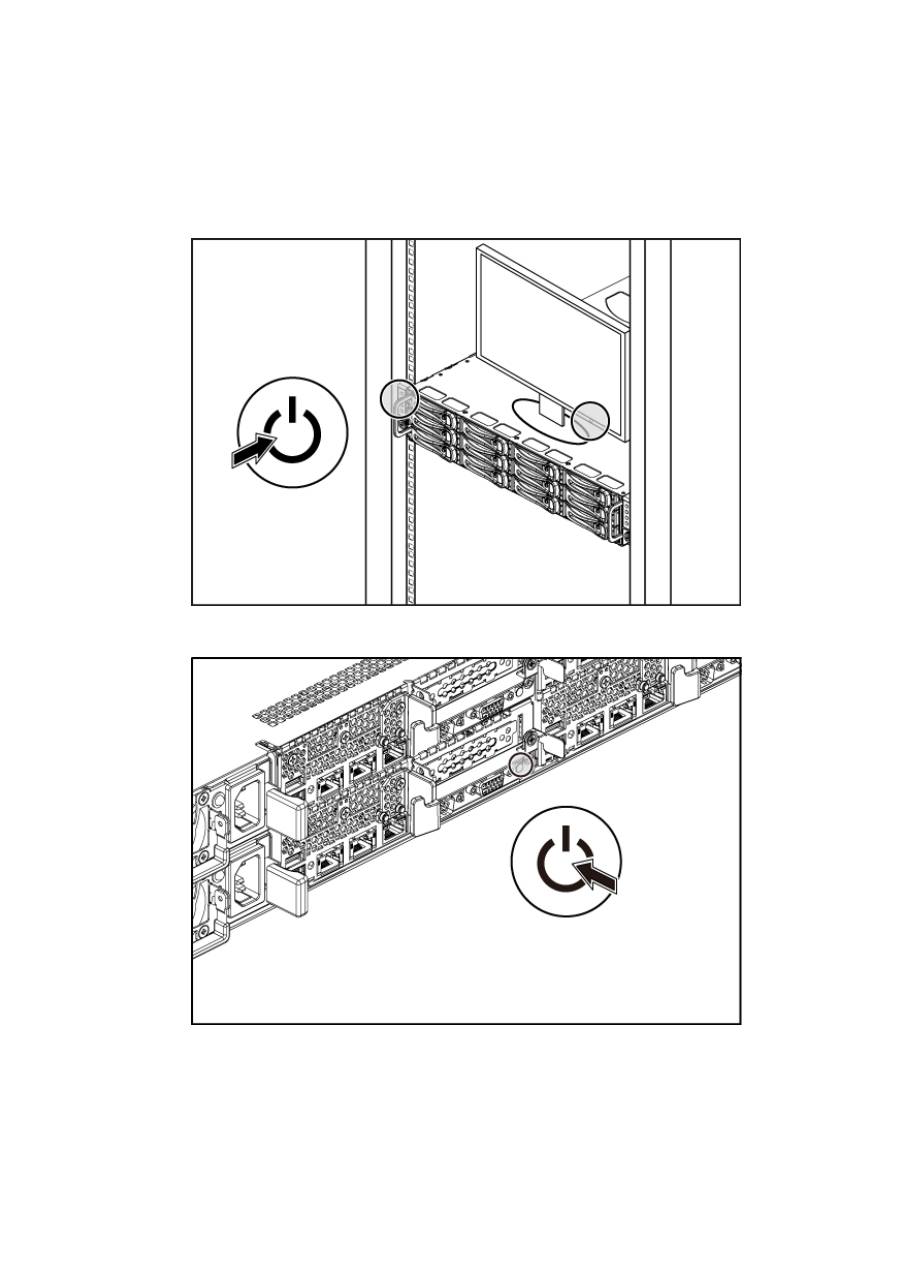

Рис. 6. Нажатие кнопки питания на передней панели системы

и мониторе

Рис. 7. Нажатие кнопки питания на задней панели системы

Нажмите кнопку питания на передней или задней панели системы и на

мониторе. Загорятся индикаторы питания.

Начало работы с системой     |    93

Установите операционную систему

Сведения по установке операционной системы см. в документации по

установке и настройке данной операционной системы. Операционная

система должна быть установлена до установки оборудования или

программного обеспечения, которое не было приобретено вместе

с системой.

ПРИМЕЧАНИЕ.

Последние сведения о поддерживаемых операционных

системах см. по адресу

dell.com/ossupport

.

Прочие полезные сведения

ОСТОРОЖНО. См. документацию по безопасности и соответствию

нормативам, которая предоставляется вместе с компьютером.

Гарантийная информация может включаться в состав данного документа

или предоставляться в виде отдельного документа.

В

руководстве по эксплуатации оборудования

 содержится информация о

характеристиках системы, порядке устранения неисправностей системы и

установке или замене ее компонентов. Данный документ доступен на

веб-странице

support.dell.com/manuals

.

В документации к приложению для управления системами Dell

представлена информация по установке и использованию программного

обеспечения для управления системой. Данный документ доступен на

веб-странице

support.dell.com/manuals

.

ПРИМЕЧАНИЕ.

Проверяйте обновления на веб-странице

support.dell.com/manuals

и читайте их в первую очередь, поскольку они

нередко заменяют информацию, содержащуюся в других документах.

Начало работы с системой     |    94

Информация NOM (только для Мексики)

В соответствии с требованиями официальных мексиканских стандартов

(NOM) на устройстве, описанном в данном документе, указана следующая

информация:

Импортер

Dell Inc. de México, S.A. de C.V.

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

11950 México, D.F.

Номер модели

B03S

Напряжение питания

100-240 В перем. тока при использовании

БП мощностью 470 Вт/750 Вт/1100 Вт

200–240 В перем. тока при использовании

БП мощностью 1400 Вт

Частота

50/60 Гц

Потребляемый ток

3,5-6,5 A при использовании БП

мощностью 470 Вт

8,6 А при использовании БП мощностью

1400 Вт

5,0-9,5 A при использовании БП

мощностью 750 Вт

6,7–12 А при использовании БП

мощностью 1100 Вт

Начало работы с системой     |    95

Технические характеристики

Процессор  (на одну системную плату)

Тип процессора

Один или два процессора AMD C32

Один или два процессора AMD

Opteron 4000

Один или два процессора AMD

Opteron 4200

Один или два процессора AMD

Opteron 4300

Шина расширения (на одну системную плату)

Тип шины

PCI Express 2-го поколения

Разъемы расширения

PCIe

Один разъем x16 половинной длины,

половинной высоты

Дочерняя плата PCIe

Один особый разъем x8

Память (на одну системную плату)

Архитектура

12 модулей регистровой памяти DDR3

800/1066/1333 МГц с ECC

Разъемы для модулей

памяти

12 разъемов DDR3 DIMM

Емкость модулей памяти  2 Гб, 4 Гб, 8 Гб или 16 Гб

Минимальный объем

оперативной памяти

12 Гб

Максимальный объем

оперативной памяти

192 Гб

Начало работы с системой     |    96

Диски и дисководы

Жесткие диски

До двенадцати 3,5-дюймовых приводов

SAS/SATA с функцией горячей замены

или до двадцати четырех 2,5-дюймовых

приводов SAS/SATA/SSD с функцией

горячей замены

ПРИМЕЧАНИЕ.

Для использования жестких дисков

SAS требуется плата расширения.

Разъемы (на одну системную плату)

Задняя панель

Сетевой адаптер

Два разъема RJ-45 (Ethernet

10/100/1000 мбит/с)

Последовательная

9-контактный DTE-разъем, совместимый

с 16550

USB

Два 4-контактных разъема, совместимых

с USB 2.0

Video (Видео)

15-контактный разъем D-Sub VGA

Порт управления

Выделенный порт Ethernet для доступа к

удаленному управлению

Видео (на одну системную плату)

Тип видеоадаптера

Встроенный видеоконтроллер AST2050

или AST1100

Видеопамять

8 Мб

Начало работы с системой     |    97

Питание

Источник питания переменного тока (для каждого блока питания)

Мощность

470 Вт мин./1100 Вт макс.

Напряжение

100-240 В перем. тока, 50-60 Гц, диапазон

входного тока: 3,5-6,5 А

Теплоотдача

не более 2390 БТЕ/ч

Мощность

750 Вт

Напряжение

100-240 В перем. тока, 50-60 Гц, диапазон

входного тока: 5,0-9,5 А

Теплоотдача

не более 3414 БТЕ/ч

Мощность

1024 Вт мин./1100 Вт макс.

Напряжение

100-240 В перем. тока, 50-60 Гц, диапазон

входного тока: 6,7-12,0 А

Теплоотдача

не более 4575 БТЕ/ч

Мощность

1400 Вт

Напряжение

200-240 В перем. тока, 50-60 Гц,

максимальный входной ток: 9,6 А

Теплоотдача

не более 5432 БТЕ/ч

Максимальный бросок

тока

Первоначальный бросок пускового тока

не более 55 A (пик). Вторичный бросок

тока не более 35 A (пик).

Аккумулятор (на одну системную плату)

Системный аккумулятор

Круглая литий-ионная аккумуляторная

батарея CR 2032 с рабочим напряжением

3 В

Аккумулятор RAID

(заказывается

дополнительно)

Блок литий-ионных батарей с рабочим

напряжением 3,7 В

Начало работы с системой     |    98

Физические характеристики

Высота

8,76 см

Ширина

44,8 см

Глубина

75,1 см

Масса (макс.

конфигурация)

33,67 кг

Масса (пустого)

15,11 кг

Условия эксплуатации и хранения

ПРИМЕЧАНИЕ.

Дополнительную информацию о параметрах окружающей среды для

установки определенной конфигурации системы см. по адресу

www.dell.com/environmental_datasheets

.

Температура

Во время работы

От +10 до +35 °C при наибольшей

скорости изменения температуры 10 °C

в час.

ПРИМЕЧАНИЕ. При использовании на высоте

900

м и выше максимальная рабочая температура

снижается на 1 градус по Цельсию на каждые

300

м.

Накопительные

устройства

От -40 до 65 °C при наибольшей скорости

изменения температуры 20 °C в час.

Относительная влажность

Во время работы

От 20 до 80% (без конденсации) с

максимальной скоростью изменения

влажности 10% в час.

Накопительные

устройства

от 5 до 90% (без конденсации)
