Dell PowerEdge C6105 – page 2

Začínáme se systémem          |          19

Obrázek 2. Instalace stabilizačních přepravních držáků šasi

5

Pomocí šroubků upevněte držáky na systému k přední části

přírub stojanu.

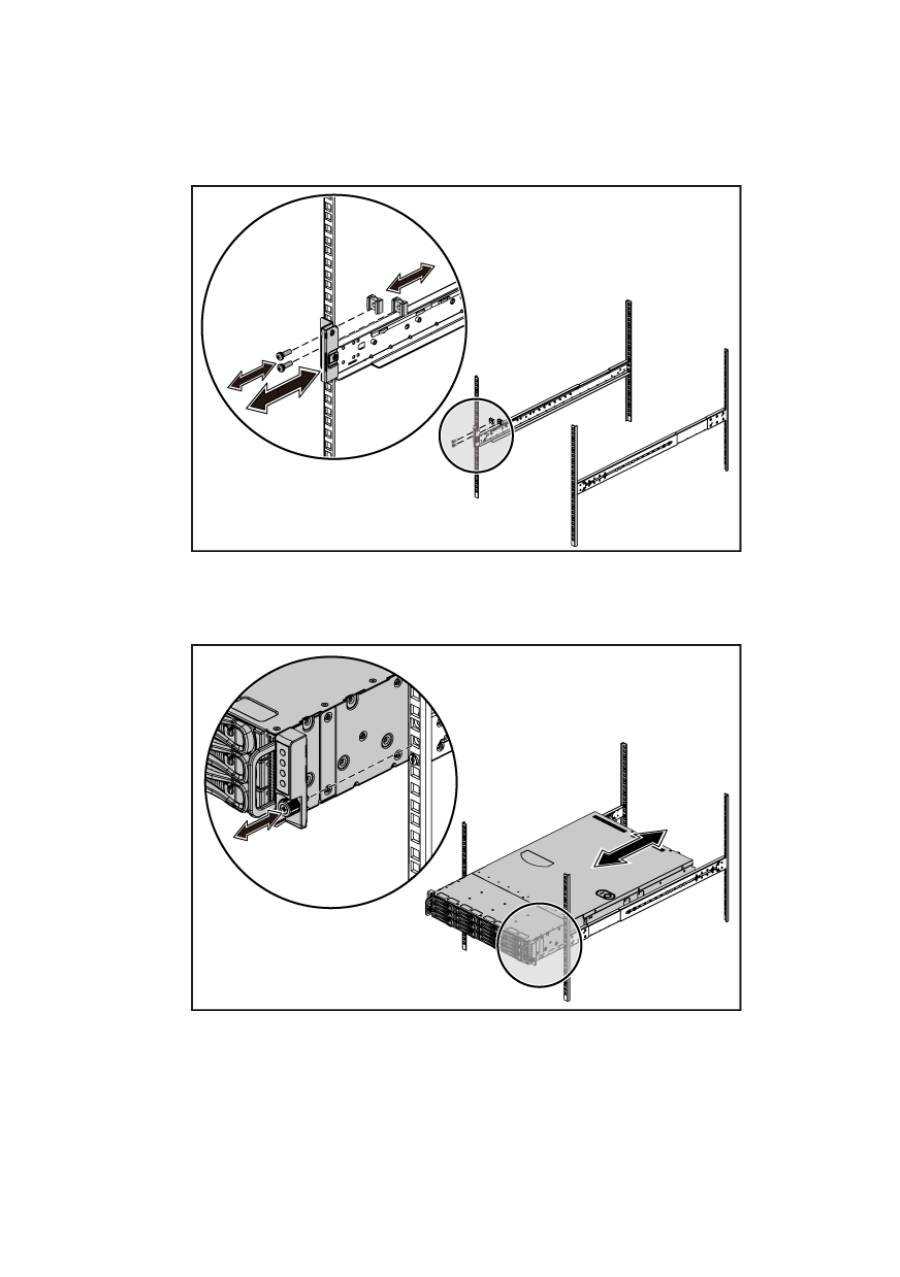

Obrázek 3. Instalace šasi do stojanu

Začínáme se systémem          |          20

Volitelné

– Připojení klávesnice, myši a monitoru

Obrázek 4. Volitelné - připojení klávesnice, myši a monitoru

Připojte klávesnici, myš a monitor (volitelné).

Konektory na zadní straně systému mají ikony znázorňující, který kabel se má

připojit ke kterému konektoru. Zajistěte, aby šroubky na konektoru kabelu

monitoru byly dobře dotaženy (je-li jimi konektor vybaven).

Začínáme se systémem          |          21

Připojení napájecích kabelů

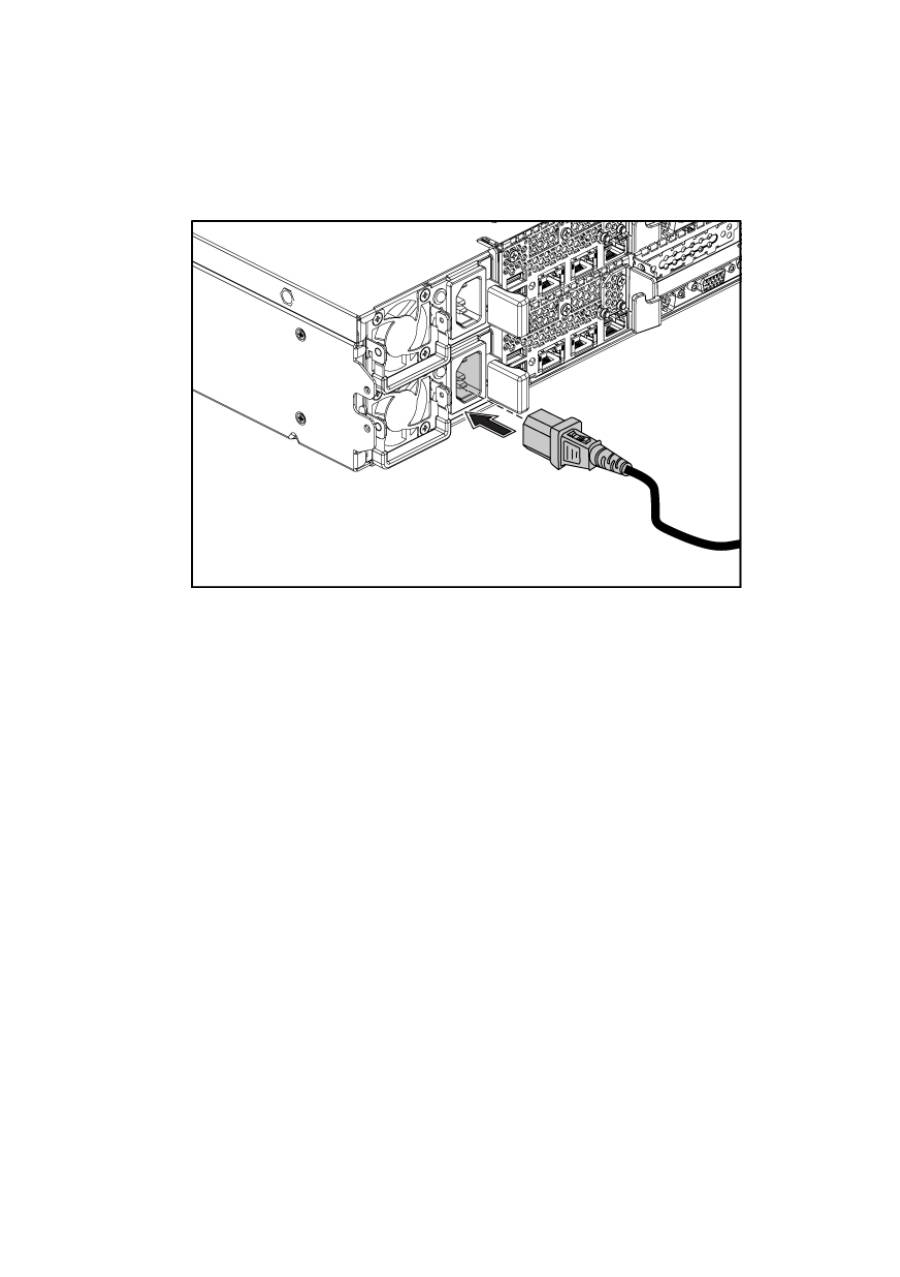

Obrázek 5. Připojení napájecího kabelu

Připojte napájecí kabely k systému, a pokud používáte monitor, připojte napájecí kabel

také k monitoru. Poté zasuňte druhý konec napájecích kabelů do uzemněné

elektrické zásuvky nebo je připojte k samostatnému zdroji napájení, například

ke zdroji nepřerušitelného napájení (UPS) nebo jednotce rozvaděče (PDU).

Začínáme se systémem          |          22

Zapnutí systému

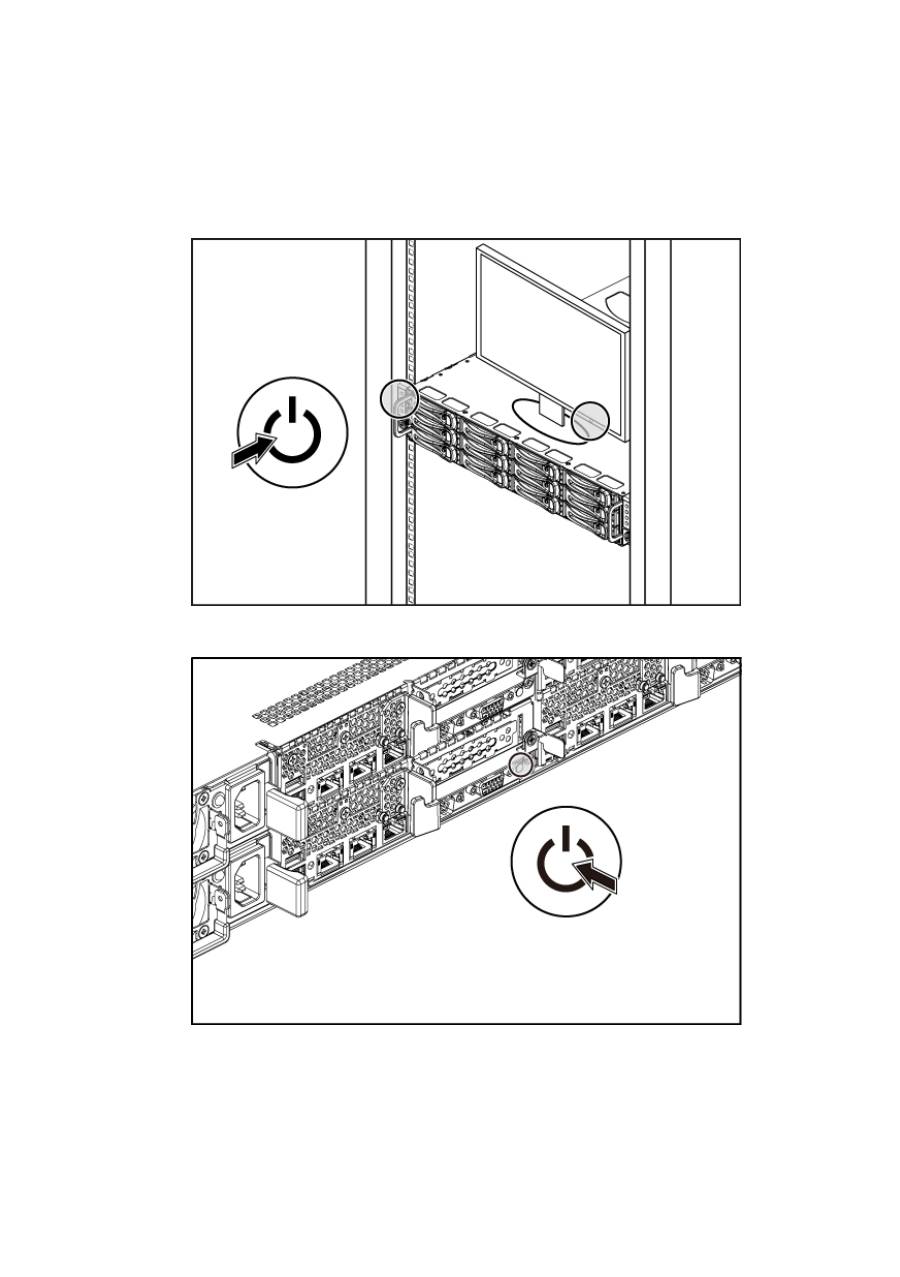

Obrázek 6. Stisknutí vypínače v přední části systému a na monitoru

Obrázek 7. Stisknutí vypínače v zadní části systému

Stiskněte vypínače na předním nebo zadním panelu systému a na monitoru.

Kontrolky napájení by se měly rozsvítit.

Začínáme se systémem          |          23

Dokončení nastavení operačního systému

Chcete-li provést první instalaci operačního systému, postupujte podle

dokumentace k instalaci a konfiguraci operačního systému. Než začnete s

instalací hardwaru či softwaru, který nebyl zakoupen společně se systémem,

ujistěte se, že je nainstalován operační systém.

POZNÁMKA:

Nejnovější informace o podporovaných operačních systémech

naleznete na webu

dell.com/ossupport

.

Další užitečné informace

VAROVÁNÍ: Prostudujte si informace o bezpečnosti a předpisech, které byly

dodány se systémem. Informace o záruce je součástí tohoto dokumentu nebo je

přiložena samostatně.

Příručka majitele hardwaru

 obsahuje informace o funkcích systému a popisuje

řešení problémů se systémem a instalaci nebo výměnu komponent. Tento dokument

je k dispozici na adrese

support.dell.com/manuals

.

Dokumentace k aplikaci pro správu systémů Dell poskytuje informace o instalaci a

použití softwaru pro správu systémů. Tento dokument je k dispozici online na

adrese

support.dell.com/manuals

.

POZNÁMKA:

Vždy nejprve zkontrolujte a pročtěte aktualizace uvedené na

adrese

support.dell.com/manuals

, protože tyto aktualizace často nahrazují

informace v ostatních dokumentech.

Začínáme se systémem          |          24

Informace NOM (jen pro Mexiko)

K zařízení popsanému v tomto dokumentu se vztahují v souladu s požadavky

oficiální mexické normy NOM následující informace:

Dovozce

Dell Inc. de México, S.A. de C.V.

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

11950 México, D.F.

Číslo modelu

B03S

Napájecí napětí

100 – 240 V stř. se zdrojem napájení 470 W/750 W/1100 W

200 – 240 V stř. se zdrojem napájení 1400 W

Frekvence

50/60 Hz

Spotřeba proudu

6,5 – 3,5 A se zdrojem napájení 470 W

8,6 A se zdrojem napájení 1400 W

9,5 – 5,0 A se zdrojem napájení 750 W

12 – 6,7 A se zdrojem napájení 1100 W

Začínáme se systémem          |          25

Technické specifikace

Procesor (na každou základní desku)

Typ procesoru

Jeden nebo dva procesory řady AMD C32

Jeden nebo dva procesory řady AMD Opteron 4000

Jeden nebo dva procesory řady AMD Opteron 4200

Jeden nebo dva procesory řady AMD Opteron 4300

Rozšiřovací sběrnice (na každou základní desku)

Typ sběrnice

PCI Express 2. generace

Rozšiřovací sloty

PCIe

Jeden x16 s poloviční délkou a poloviční výškou

Slot PCIe na dceřiné kartě

Jeden vlastní slot x8

Paměť (na každou základní desku)

Architektura

12 x registrované paměťové moduly DDR3

800/ 1066/1333 MHz s korekcí chyb ECC

Sloty pro paměťové

moduly

12 x sloty pro DDR3 DIMM

Kapacity paměťových

modulů

2 GB, 4 GB, 8 GB nebo 16 GB

Minimum paměti RAM

12 GB

Maximum paměti RAM

192 GB

Jednotky

Pevné disky

Až dvanáct 3,5 palcových disků SAS/SATA

vyměnitelných za chodu nebo až dvacet čtyři

2,5 palcových disků SAS/SATA/SSD

vyměnitelných za chodu

POZNÁMKA:

 Pevné disky SAS jsou podporovány

přídavnou kartou.

Začínáme se systémem          |          26

Konektory (na každou základní desku)

Vzadu

Síťová karta

Dva konektory RJ-45 (síť Ethernet

10/100/ 1000 Mb/s)

Sériová

9 kolíkový, DTE, kompatibilní s normou 16550

Rozhraní USB

Dva 4 kolíkové, USB 2.0

Aplikace Video

15 kolíkové D-Sub VGA

Port pro správu

Vyhrazený port sítě Ethernet pro vzdálený přístup

za účelem správy

Video (na každou základní desku)

Typ videa

Řadič videa na desce AST2050 nebo AST1100

Grafická paměť

8 MB

Napájení

Střídavý proud (na jeden napájecí zdroj)

Příkon

470 W (minimální napětí) / 1100 W (maximální

napětí)

Napětí

100-240 V stř., 50 – 60 Hz, rozsah vstupního

proudu: 6,5-3,5 A

Odvod tepla

Maximálně 2390 BTU/hod.

Příkon

750 W

Napětí

100-240 V stř., 50 – 60 Hz, rozsah vstupního

proudu: 9,5-5,0 A

Odvod tepla

Maximálně 3414 BTU/hod.

Příkon

1024 W (minimální napětí) / 1100 W (maximální

napětí)

Napětí

100-240 V stř., 50 – 60 Hz, rozsah vstupního

proudu: 12,0-6,7 A

Odvod tepla

Maximálně 4575 BTU/hod.

Příkon

1400 W

Napětí

200-240 V stř., 50 – 60 Hz, maximální vstupní

proud: 9,6 A

Začínáme se systémem          |          27

Odvod tepla

Maximálně 5432 BTU/hod.

Maximální nárazový proud  Počáteční nárazový proud nemůže překročit 55 A

(ve špičce). Sekundární nárazový proud nemůže

překročit 35 A (ve špičce).

Baterie (na každou základní desku)

Systémová baterie

Lithium-iontová knoflíková baterie CR 2032 3,0 V

Baterie RAID (volitelná)

Lithium-iontová baterie 3,7 V

Rozměry a hmotnost

Výška

8,76 cm

Šířka

44,8 cm

Hloubka

75,1 cm (29,47 palců)

Hmotnost (maximální

konfigurace)

33,67 kg

Hmotnost (prázdné)

15,11 kg

Prostředí

POZNÁMKA:

Další informace o měřených údajích prostředí najdete pro jednotlivé systémové

konfigurace na adrese

www.dell.com/environmental_datasheets

.

Teplota

Provozní

10 až 35°C s maximálním nárůstem teploty o

10 °C za hodinu

POZNÁMKA:

V nadmořských výškách nad 900 metrů je

maximální provozní teplota snížena o 1°C na každých

300

metrů.

Úložiště

-40 až 65°C (-40° až 149°F) s maximálním

nárůstem teploty o 20°C za hodinu

Relativní vlhkost

Provozní

20 až 80 % (bez kondenzace) s maximálním

nárůstem vlhkosti o 10 % za hodinu

Úložiště

5 až 90 % (bez kondenzace)

Maximální vibrace

Provozní

0,26 g při 5 – 350 Hz

Úložiště

1,93 g při 10 – 500 Hz po dobu 15 minut

Začínáme se systémem          |          28

Maximální ráz

Provozní

Jeden rázový impuls v kladné ose z

(jeden impuls na každé straně systému) o síle

31 G v délce do 2,6 ms v provozní orientaci

Úložiště

Šest po sobě jdoucích rázových impulsů v kladné

i záporné ose x, y a z (jeden impuls na každé

straně systému) o síle 71 G v délce do 2 ms.

Šest po sobě jdoucích rázových impulsů v kladné

i záporné ose x, y a z (jeden impuls na každé

straně systému) o síle 27 G pro impuls s průběhem

sladěné obdélníkové vlny se změnou rychlosti

5,97 m/s (235 palců/s).

Nadmořská výška

Provozní

-16 až 3 048 m

POZNÁMKA:

V nadmořských výškách nad 900 metrů je

maximální provozní teplota snížena o 1 °C na každých

300

metrů.

Úložiště

-16 až 10 600 m

Úroveň uvolňování znečišťujících látek do ovzduší

Třída

G2 nebo nižší dle normy ISA-S71.04-1985

Dell PowerEdge

C6105

Guide de mise en  route du système

Remarques, précautions et

avertissements

REMARQUE

 : indique des informations importantes qui peuvent vous aider à mieux

utiliser votre ordinateur.

PRÉCAUTION : une PRÉCAUTION indique un risque d'endommagement du

matériel ou de perte de données en cas de non respect des instructions.

AVERTISSEMENT : un AVERTISSEMENT indique un risque

d'endommagement du matériel, de blessure corporelle ou de mort.

Les informations contenues dans ce document peuvent être modifiées sans préavis.

© 2013 Dell Inc. Tous droits réservés.

La reproduction du présent document, de quelque manière que ce soit, sans l'autorisation

écrite de Dell Inc. est strictement interdite.

Les marques utilisées dans ce document : Dell™, le logo DELL logo et PowerEdge™ sont

des marques de Dell Inc. AMD® est une marque déposée et AMD Opteron™ est une

marque d'Advanced Micro Devices, Inc. Red Hat Enterprise Linux® et Enterprise Linux®

sont des marques déposées de Red Hat, Inc. aux États-Unis et/ou dans d'autres pays.

Novell® est une marque déposée et SUSE™ est une marque de Novell Inc. aux États-Unis

et dans d'autres pays. Citrix® et XenServer® sont des marques déposées ou des marques

de Citrix Systems, Inc. aux États-Unis et/ou dans d'autres pays. VMware® est une marque

déposée ou une marque de VMware, Inc. aux États-Unis ou dans d'autres pays.

D'autres marques et noms de marque peuvent être utilisés dans ce document pour faire

référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits.

Dell Inc. décline tout intérêt exclusif dans les marques et les noms commerciaux autres

que les siens.

Modèle réglementaire B03S

Septembre 2013

N/P 6PHWM

Rév. A04

Guide de mise en route du système  |  31

PRÉCAUTION : Zone à accès restreint

Ce serveur est conçu pour être installé uniquement dans des zones à accès

restreint telles que définies selon la norme Cl. 1.2.7.3 de IEC 60950-1: 2001 où

ces deux conditions s'appliquent :



Seuls peuvent avoir accès le personnel d'entretien et les utilisateurs qui

ont été informés des motifs des restrictions appliquées à l'emplacement et

des précautions à prendre.



L'accès, qui se fait par l'intermédiaire d'un outil ou d'un verrou et d'une clé,

ou par d'autres moyens de sécurité, est contrôlé par le responsable en

charge de l'emplacement.

Installation et configuration

AVERTISSEMENT : avant de commencer la procédure suivante, lisez et

respectez les consignes de sécurité fournies avec le système.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément.

Installation des rails sans outils

AVERTISSEMENT : demandez toujours de l'aide avant de soulever le

système. N'essayez pas de le soulever seul, car vous risqueriez de vous

blesser.

AVERTISSEMENT : le système n'est fixé ni au rack ni aux rails. Vous devez

le soutenir correctement au cours de l'installation et du retrait pour éviter

de l'endommager ou de vous blesser.

AVERTISSEMENT : afin d'éviter une éventuelle électrocution, assurez-vous

de disposer d'un troisième conducteur de mise à la terre pour l'installation

du rack. L'équipement du rack doit assurer une ventilation suffisante pour

bien refroidir le système.

PRÉCAUTION : lorsque vous installez des rails dans un rack à trous

carrés, vérifiez que les taquets de fixation à tête carrée glissent bien dans

les trous carrés.

Guide de mise en route du système  |  32

1

Alignez l'embout des rails sur les collerettes verticales pour que les

taquets de fixation s'insèrent dans le trou du bas de la première unité

en U et le trou du haut de la deuxième unité en U. Glissez l'arrière du

rail jusqu'à enclenchement du loquet.

REMARQUE :

les rails peuvent aussi bien être utilisés dans un rack à trous

carrés (élément 1 dans la figure ci-dessous) que dans un rack à trous ronds

(élément 2 dans la figure ci-dessous).

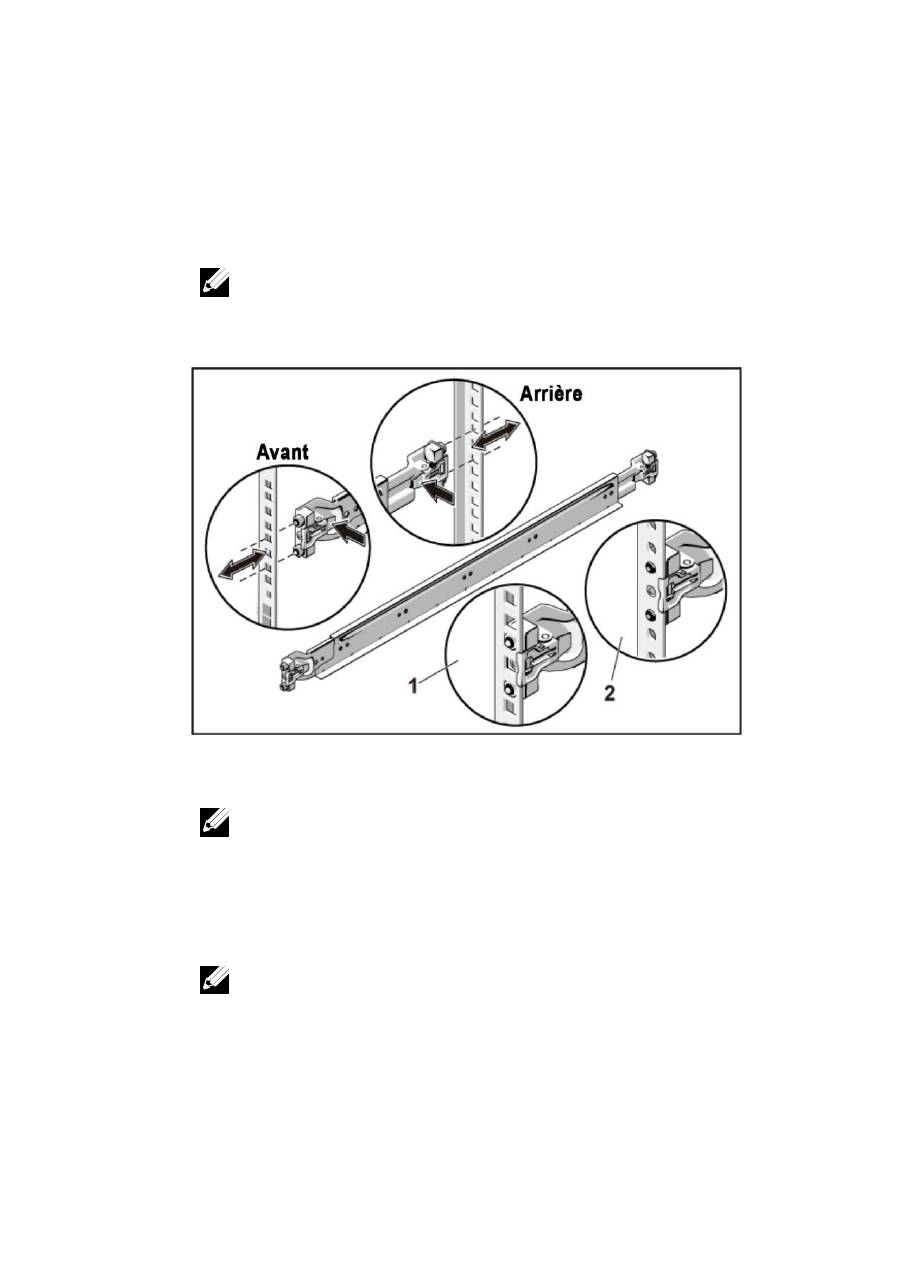

Figure 1. Appuyer sur les boutons de dégagement du loquet

2

Répétez

l'étape 1

 pour positionner et fixer les embouts avant des

rails sur la collerette verticale.

REMARQUE :

pour retirer les rails, appuyez sur le bouton de dégagement du

loquet situé au milieu de l'embout et dégagez les rails un par un.

3

Glissez le système dans le rack.

4

Si les deux supports d'expédition du stabilisateur de châssis

(en option) sont présents, retirez-les du rack.

REMARQUE :

avant de transporter des systèmes déjà installés dans le rack,

assurez-vous que les deux supports d'expédition du stabilisateur de châssis

(en option) sont en place.

Guide de mise en route du système  |  33

Figure 2. Installation des supports d'expédition du stabilisateur de châssis

5

Serrez les vis moletées afin de fixer les pattes du système à l'avant

des collerettes du rack.

Figure 3. Installation du châssis dans le rack

Guide de mise en route du système  |  34

Facultatif : Connexion du clavier, de la souris et du moniteur

Figure 4. Facultatif : Connexion du clavier, de la souris et du moniteur

Connectez le clavier, la souris et le moniteur (facultatif).

Aidez-vous des icônes des connecteurs situées à l'arrière du système pour savoir

où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur

du câble du moniteur, s'il en est équipé.

Guide de mise en route du système  |  35

Branchement du ou des câble(s) d'alimentation

Figure 5. Branchement du câble d'alimentation

Connectez le ou les câbles d'alimentation au système et, si vous utilisez un

moniteur, connectez son câble d'alimentation. Branchez ensuite l'autre extrémité

des câbles d'alimentation sur une prise de courant mise à la terre ou sur une

source d'alimentation autonome (onduleur ou unité de distribution de l'alimentation).

Guide de mise en route du système  |  36

Mise sous tension du système

Figure 6. Appuyer sur le bouton d'alimentation à l'avant du système et

du moniteur

Figure 7. Appuyer sur le bouton d'alimentation situé à l'arrière du système

Appuyez sur le(s) bouton(s) d'alimentation à l'avant ou à l'arrière du système et

du moniteur. Les voyants d'alimentation doivent s'allumer.

Guide de mise en route du système  |  37

Finalisation de l'installation du système

d'exploitation

Pour une première installation du système d'exploitation, consultez la

documentation concernant l'installation et la configuration du système

d'exploitation. Veillez à installer le système d'exploitation avant tout élément

matériel ou logiciel acheté séparément.

REMARQUE :

pour obtenir les informations les plus récentes sur les systèmes

d'exploitation pris en charge, rendez-vous sur le site

dell.com/ossupport

.

Autres informations utiles

AVERTISSEMENT : reportez-vous aux informations sur la sécurité et les

réglementations fournies avec votre système. Les informations sur la garantie

se trouvent soit dans ce document, soit dans un document distinct.

Le document

Hardware Owner's Manual

 (Manuel du propriétaire du matériel)

présente les caractéristiques du système et contient des informations de

dépannage et des instructions d'installation ou de remplacement des composants.

Il est disponible en ligne sur le site

support.dell.com/manuals

.

La documentation relative aux applications de gestion de systèmes Dell donne

des informations sur l'installation et l'utilisation du logiciel de gestion de

systèmes. Il est disponible en ligne sur le site

support.dell.com/manuals

.

REMARQUE :

vérifiez toujours si des mises à jour sont disponibles sur

le site

support.dell.com/manuals

 et lisez-les en premier, car elles

remplacent souvent les informations contenues dans les autres documents.

Guide de mise en route du système  |  38

Informations NOM (Mexique uniquement)

Les informations suivantes sont fournies sur l'appareil décrit dans ce document,

conformément aux exigences de la Norme Officielle Mexicaine (NOM) :

Importateur

Dell Computer de México, S.A. de C.V.

Paseo de la Reforma 2620 11° Piso

Col. Lomas Atlas

11950 México, D.F.

Numéro de modèle

B03S

Tension d'alimentation :

100-240 V CA avec une alimentation de 470 W/

750 W/1 100 W

200-240 V CA avec une alimentation de 1 400 W

Fréquence

50/60 Hz

Consommation de courant

6,5-3,5 A pour une alimentation de 470 W

8,6 A pour une alimentation de 1 400 W

9,5-5,0 A pour une alimentation de 750 W

12-6,7 A pour une alimentation de 1 100 W
