FRANÇAIS
L’ U N I O N D E L A F O R M E E T D E L A F O N C T I O N
Instructions d’assemblage pour le modèle : VMSA
Nous vous remercions d’avoir choisi un montant mural VisionMount de Sanus Systems. Le VMSA est conçu pour soutenir au mur des
téléviseurs à écran plat jusqu’à 50 po et d’un poids maximal de 68 kg. Il permet d’incliner le téléviseur entre +5° et -15°. Il est également
possible de l’éloigner de 24,1 cm du mur, de le faire pivoter jusqu’à 30° et de le tourner de ± 6°.
Avertissements relatifs à la sécurité : Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette instal-
lation, veuillez faire appel à un technicien qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938
(pour l’Europe). Vous pouvez aussi allez sur notre site Web au www.sanus.com.
Les représentants de notre service à la clientèle pourront répondre
rapidement à toute question concernant l’installation ou les pièces manquantes ou endommagées. Les pièces de rechange de produits achetés
auprès de distributeurs agréés vous seront livrées directement. Vérifiez soigneusement qu’il n’y a aucune pièce manquante ou défectueuse.
N’utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit
être utilisé que pour des usages explicitement spécifiés par Sanus Systems. Sanus Systems ne pourra être tenu responsable de dommages ou de
blessures dus à un montage incorrect, à un assemblage incorrect ou à un usage incorrect. Veuillez contacter Sanus Systems avant de retourner
les produits au point de vente.
Remarque : Le matériel pour montage mural fourni n’est pas adapté aux cloisons à charpente métallique ni aux cloisons en béton, en
briques ou en blocs de cendre. Si vous n’êtes pas certain de la nature de votre cloison, veuillez consulter un entrepreneur. Sanus prend
soin d’inclure toute la visserie nécessaire au montage d’un téléviseur. Si toutefois la visserie dont vous avez besoin n’est pas incluse,
consultez une quincaillerie locale ou contactez directement Sanus Systems.
Outils nécessaires : Mèche de 3/16 pouce, jeu de clés, tournevis cruciforme
*

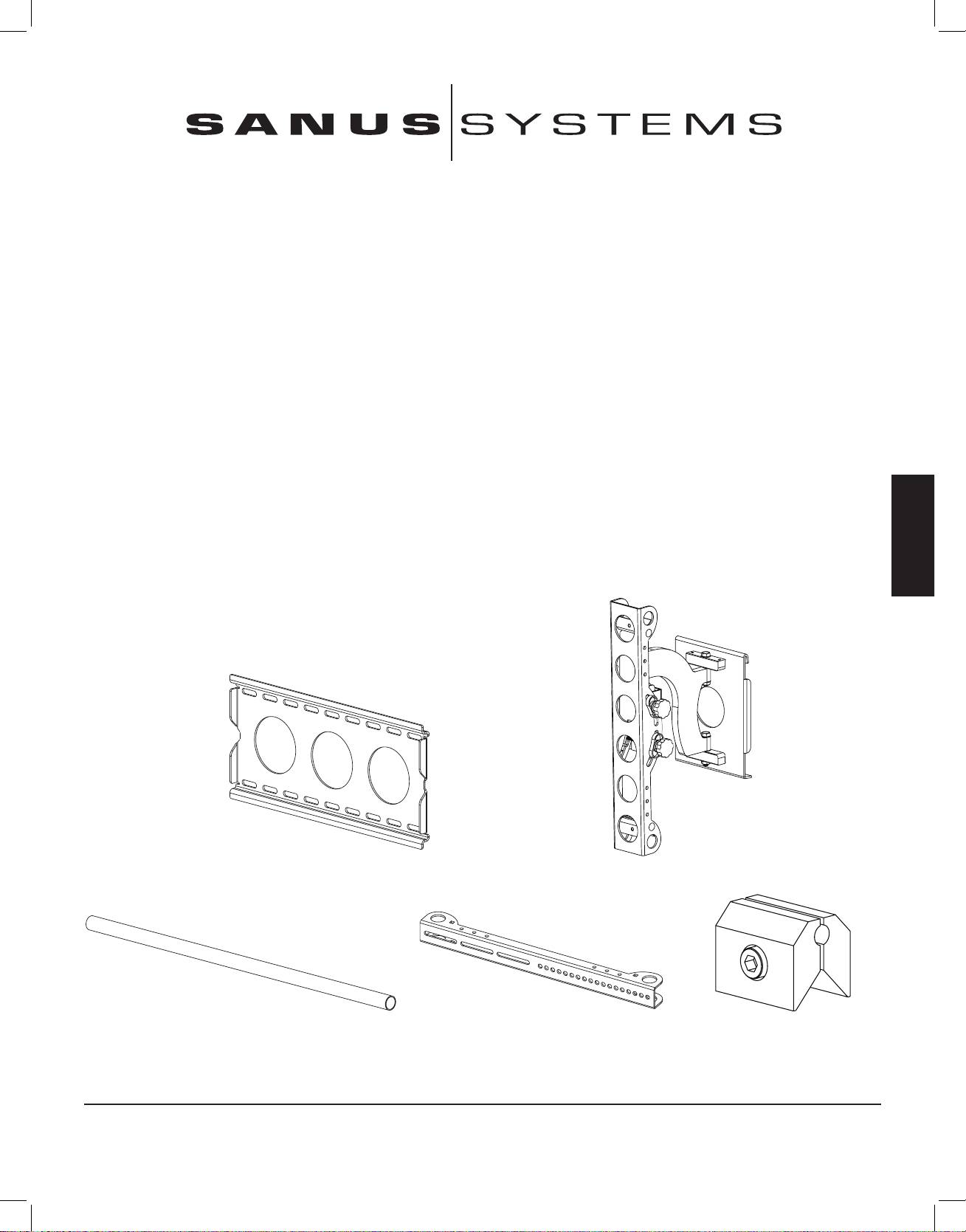

Pièces fournies : Certaines pièces ne sont pas illustrées grandeur réelle
(1) Plaque murale - a (1) Bras - b
*
(2) Tube de 1 po de diamètre - c (2) Support du moniteur - d (4) Étau - e
Sanus Systems 2221 Hwy 36 West, St. Paul, MN 55113 USA 11.15.05
Service à la clientèle : 800.359.5520. Pour les produits Sanus complémentaires, consultez le www.sanus.com
VMSAins_011206_ML.indd 27 1/16/06 5:22:12 PM
Matériel : Le matériel est illustré grandeur réelle.
*
(2) Attache de serre-câble - f (5) Serre-câble - g
(4) Tire-fond - h (4) Rondelle de tire-fond - i (1) Clé Allen - j
(4) Boulon mécanique de 2 po - k (4) Écrou 1/4-20 - l (2) Boulon de sécurité - m
Matériel fourni pour le montage du support de téléviseur : Le matériel est illustré grandeur réelle.
FRANÇAIS
(4) Boulon M4 x 12 mm - n (4) Boulon M5 x 12 mm - o (4) Boulon M6 x 12 mm - p (4) Boulon M8 x 16 mm - q
(4) Boulon M4 x 30mm - r (4) Boulon M5 x 30mm - s (4) Boulon M6 x 35 mm - t (4) Boulon M8 x 40 mm - u
(4) Rondelle-frein M4 - v (4) Rondelle-frein M5 - w (4) Rondelle-frein M6 - x (4) Rondelle-frein M8 - y
(4) Entretoise M4/M5 - z (4) Entretoise M6/M8 - aa (8) Rondelle M4/M5 - bb (4) Rondelle M6/M8 - cc
VMSAins_011206_ML.indd 28 1/16/06 5:22:13 PM
Étape 1 : Montage des supports du moniteur sur un téléviseur à panneau arrière plat
Déterminez d’abord le diamètre du boulon (n, o, p, q) adapté à votre téléviseur en les vissant à la main dans l’insert fileté du panneau arrière du
téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement ! Une fois le bon diamètre déterminé, reportez-vous au schéma ap-
proprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (v, w, x, y), puis dans une rondelle (bb, cc) et dans le support du
moniteur (d), et faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu’ils sont
au même niveau l’un de l’autre. Répétez la procédure pour que chacun des supports du moniteur soit bien fixé au téléviseur par 2 boulons.
Remarque : Pour les téléviseurs à panneau arrière courbé ou ayant une obstruction à l’arrière, reportez-vous à
l’étape 2. Après avoir terminé cette étape, allez à l’étape 3.
Boulon de diamètre M4 Boulon de diamètre M6
d d
n p
v x
FRANÇAIS
bb cc
Schéma 1
Boulon de diamètre M5 Boulon de diamètre M8
d d
o q
w y
bb cc
VMSAins_011206_ML.indd 29 1/16/06 5:22:13 PM
Étape 2 : Montage des supports du moniteur sur un téléviseur à panneau arrière courbé ou à tout autre panneau
ayant des obstructions.
Déterminez d’abord le diamètre du boulon (r, s, t, u) adapté à votre téléviseur en les vissant à la main dans l’insert fileté du panneau arrière
du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement ! Une fois le bon diamètre déterminé, reportez-vous au
schéma approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (v, w, x, y), puis dans une rondelle (bb, cc), dans
le support du moniteur (d), dans une deuxième rondelle (bb - de diamètre M4/M5 seulement), dans une entretoise (z, aa) et faire finalement
passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu’ils sont au même niveau l’un de
l’autre. Répétez la procédure pour que chacun des supports du moniteur soit bien fixé au téléviseur par 2 boulons.
Boulon de diamètre M4 Boulon de diamètre M6
r t
v x
bb cc
d d
bb
z aa
FRANÇAIS
Schéma 2
Boulon de diamètre M5 Boulon de diamètre M8
s u
w y
bb cc
d d
bb
z aa
VMSAins_011206_ML.indd 30 1/16/06 5:22:14 PM
Étape 3 : Ajout de l’étau sur les supports du moniteur :
Remarque : Ne serrez pas excessivement l’écrou 1/4-20 (l). L’étau (e) doit pouvoir tourner librement autour du bou-
lon mécanique (k).
Placez l’étau (e) entre les deux côtés du support du moniteur (d) de sorte que les deux mâchoires pointent vers les trous de 2,5 cm et que la
vis Allen pointe dans le sens opposé au téléviseur. Enfilez un boulon mécanique (k) de 2 pouces dans le trou carré sur le côté du support de
moniteur, passez-le ensuite par le trou dans l’étau, puis ressortez le boulon par le trou carré de l’autre côté du support du moniteur. Enfin, serrez
un écrou 1/4-20 (l) à l’extrémité du boulon mécanique de 2 pouces. Répétez cette opération sur la partie inférieure du support du moniteur.
Répétez ensuite ces deux opérations sur le deuxième support du moniteur. Reportez-vous au schéma 3 si vous avez besoin d’aide.
Vue détaillée
Schéma 3
mâchoires e
k l
FRANÇAIS
Étape 4 : Fixation du bras sur le téléviseur (première partie)
Avertissement : Pour la sécurité de l’installation, les tubes de 1 po de diamètre (c) doivent dépasser les bords ex-
ternes des deux supports du moniteur (d) et les vis Allen doivent être serrées dans les 6 étaux (e) !
Orientez d’abord l’étau (e) de manière à laisser passer le tube de 1 pouce de diamètre (c) par le trou rond de 2,5 cm dans le support du monit-
eur (d) puis entre les deux mâchoires de l’étau. Insérez un tube de 1 pouce de diamètre dans le trou supérieur du premier support de moniteur.
Répétez cette opération pour le trou inférieur du même support du moniteur. Reportez-vous au schéma 4a si vous avez besoin d’aide.
Schéma 4a
e
c d
VMSAins_011206_ML.indd 31 1/16/06 5:22:14 PM
Étape 4 : Fixation du bras sur le téléviseur (deuxième partie)
Placez le bras (b) de sorte que la patte en forme de crochet illustrée sur la vue détaillée du schéma 4b se trouve en haut. Alignez les
deux trous de 2,5 cm de diamètre dans le support du moniteur (d) à l’autre extrémité du bras avec les tubes de 1 pouce de diamètre (c).
Continuez de pousser les tubes de 1 pouce de diamètre à travers le support sur le bras, puis à travers l’autre support du moniteur. Assurez-
vous à nouveau que les étaux sur les deux bras et le deuxième support de moniteur sont orientés de sorte que les tubes de 1 pouce de
diamètre puissent passer entre les mâchoires. Une fois les tubes de 1 pouce de diamètre en place, resserrez toutes les vis Allen sur les
4 étaux dans les deux supports du moniteur avec la clé Allen (k) pour fixer le téléviseur sur le montant. Faites ensuite glisser le bras dans
la position souhaitée entre les deux supports du moniteur et serrez les deux étaux restants à l’intérieur du bras.
Remarque : Sanus recommande de centrer le bras entre les supports du moniteur.
Schéma 4b Vue détaillée
patte
d
b
FRANÇAIS
Étape 5 : Fixation de la plaque murale : Installation sur ossature en bois seulement.
Avertissement : NE SERREZ PAS EXCESSIVEMENT LES TIRE-FONDS ! Serrez les tire-fonds (h) jusqu’à ce que la
rondelle de tire-fond (i) soit tirée fermement contre la plaque murale (a).
Montage sur ossature de bois : La plaque murale (a) doit être montée sur deux montants de cloison en bois distants
d’au moins 30,5 cm. Servez-vous d’un détecteur de montants de haute qualité pour repérer deux montants adjacents. Il est conseillé
de vérifier l’emplacement des montants à l’aide d’un poinçon ou d’un clou mince. Prépercez trou de 6,4 cm de profondeur à la hauteur
souhaitée sur chaque montant à l’aide d’une mèche de 3/16 pouce. Assurez-vous que ces trous sont bien centrés sur les montants et sont
au même niveau l’un de l’autre. Servez-vous de la plaque murale comme modèle pour marquer l’emplacement du second trou sur chaque
montant. Percez des trous de 6,4 cm de profondeur à l’aide d’une mèche de 3/16 pouce sur la marque de l’emplacement. Fixez la plaque
murale sur le mur à l’aide des quatre tire-fonds (h) et des quatre rondelles de tire-fond (i). Assurez-vous que la plaque murale est orientée
de sorte que la surface plane au centre de la plaque soit contre le mur tel qu’indiqué sur le schéma 5.
Schéma 5
vue en transparence de la cloison
sèche pour indiquer l’emplacement des montants.
montant
h i a
VMSAins_011206_ML.indd 32 1/16/06 5:22:15 PM
Étape 6 : Suspension de l’assemblage sur la plaque murale
Avertissement : Cette étape nécessite l’intervention de deux personnes pour soulever l’assemblage et le déposer
sur la plaque murale ! Sanus n’assume aucune responsabilité quant aux blessures ou aux dommages.
Orientez le bras (b) de sorte qu’il puisse se déployer en s’éloignant directement du téléviseur et que la plaque de transfert soit parallèle
au téléviseur. Dans certains cas l’intervention de 2 personnes est nécessaire pour soulever le téléviseur ! Soulevez
l’assemblage et accrochez la plaque de transfert sur la patte en haut de la plaque murale (a) tel qu’indiqué sur le schéma 6a. Ajustez la
plaque de transfert d’un côté à l’autre sur la plaque murale jusqu’à ce qu’il se trouve à l’emplacement souhaité. Vissez tous les boulons
de sécurité (m) dans l’un des deux trous situés sur la partie inférieure du support de transfert et serrez-les avec la clé Allen (j) pour qu’ils
soient placés derrière la patte sur la partie inférieure de la plaque murale, tel qu’illustré sur le schéma 6b.
Schéma 6b
b
mur a
patte patte
FRANÇAIS
a
m
plaque de transfert
Étape 7 : Mise à niveau du moniteur et réglage de la tension
AVERTISSEMENT : NE RETIREZ PAS les écrous de tension étiquetés dans le schéma 7 !
Une fois le téléviseur installé sur la plaque murale (a) et les boulons de sécurité (m) bien serrés, vous pouvez régler le niveau. Desserrez
légèrement les deux vis Allen situés à l’arrière du bras (b). Après avoir desserré un peu ces deux vis, vous pouvez régler l’élévation du
téléviseur de ±6º jusqu’à ce que l’appareil soit au niveau. Une fois le téléviseur mis à niveau, resserrez les deux vis Allen. Vous pouvez
régler l’inclinaison en inclinant tout simplement le téléviseur. Pour régler la tension de l’inclinaison, utilisez les boutons de réglage de
tension. Vous pouvez serrer ou desserrer légèrement les écrous de tension illustrées sur le schéma 7 pour régler la tension du bras. Si vous
voulez régler l’écrou de tension le plus rapproché du téléviseur, vous devez enlever le support de sécurité, rajuster la tension et réinstaller
le support de sécurité, tel qu’indiqué dans la vue de l’installation du support de sécurité sur le schéma 7.
Installation du support de sécurité
Schéma 7
écrou de tension
écrou de tension
boutons
de tension
vis
Allen support
de sécurité
VMSAins_011206_ML.indd 33 1/16/06 5:22:16 PM
Étape 8 : Manipulation du câblage
Avant de procéder à la manipulation des câbles, placez le téléviseur aussi loin que possible du mur. Évitez de tendre les câbles pour ne
pas ajouter de tension aux connecteurs pendant les déplacements. Il existe plusieurs endroits pour la fixation des attaches de câble per-
mettant de maintenir les câbles en place. Les attaches de serre-câble (f) peuvent être fixées à la partie inférieure du palier en les poussant
jusqu’à ce qu’ils s’insèrent dans le palier. Les serre-câble (g) peuvent être ajoutés aux attaches de serre-câble et dans les trous sur les
côtés de tout support de moniteur (d).
Vue détaillée
Schéma 8
trous dans le support
du moniteur
palier
FRANÇAIS
f
Sanus Systems 2221 Hwy 36 West. St. Paul, MN 55113 USA 11.15.05
Service à la clientèle : 800.359.5520. Pour les produits Sanus complémentaires, consultez le www.sanus.com
