Шаг 1: Установка настенной крепежной пластины: Крепление может фиксироваться на деревянной стойке, кирпичной,

бетонной монолитной или бетонной панельной стене.

Монтаж на деревянной стойке каркасной стены:

Настенная крепежная пластина (a) должна быть установлена надвух деревянных стойках на расстоянии не менее 30,5 см друг

от друга Для определения местонахождения двух соседних деревянных стоек следует использовать высокочувствительный датчик.

Целесообразно проверить, правильно ли определено местонахождение стоек, с помощью шила или тонкого гвоздя, как показано на

рисунке 1а. С помощью сверла 3/16 дюйма просверлите в каждой стойке черновое отверстие глубиной 6,4 см на необходимой высоте.

Убедитесь, что отверстия сделаны по центру стоек и на одной высоте. Используйте настенную крепежную пластину в качестве шаблона

для определения места для второго отверстия в каждой стойке. Просверлите с помощью сверла 3/16 дюйма в отмеченных точках

отверстия глубиной 6,4 см. Прикрепите настенную крепежную пластину к стене, используя четыре шурупа под ключ 1/4 x 2,5 дюйма

(u) и четыре шайбы для шурупов под ключ (s). Настенная крепежная пластина должна прилегать плоским участком в центре к стене. С

каждой стороны двух больших отверстий по центру в пластину должны быть ввинчены шурупы под ключ, как показано на рисунке 1b.

Монтаж на кирпичной, цельной или панельной бетонной стене:

Используйте настенную крепежную пластину (a) в качестве шаблона, чтобы определить место для 6 отверстий на стене.

Наружные отверстия должны располагаться справа и слева от двух больших отверстий посередине пластины. Следует

просверлить по три отверстия напротив нижнего и верхнего рядов прорезей в пластине. Отверстия должны находиться на одном

уровне и на расстоянии не менее 15,2 см друг от друга. Просверлите черновые отверстия глубиной не менее 6,4 см, используя

тонкостенную алмазную коронку на 1/2 дюйма. Вставьте дюбель для бетона (v) в каждое из отверстий. Убедитесь, что дюбель

надежно закреплен, даже если сверху бетон покрыт слоем сухой штукатурки или других материалов. Прикрепите настенную

крепежную пластину, используя 6 шурупов под ключ (u) и 6 шайб для шурупов под ключ (s).

Рисунок 1a Рисунок 1b

a

u s

Шаг 2: Выберите крепежные детали, которые подойдут к Вашему телевизору

Не забудьте выключить телевизор из розетки перед ввинчиванием винтов в заднюю панель!

Осторожно вручную ввинтите винт в отверстие в задней панели телевизора, не затягивая его. Почувствовав сопротивление,

немедленно прекратите ввинчивать винт! Если не удалось найти соответствующие крепежные изделия для телевизора,

обратитесь в местный магазин технических товаров или свяжитесь с компанией Sanus Systems

Найдите резьбовые вставки на задней панели телевизора с плоским экраном и определите, который из прилагаемых болтов

соответствует диаметру отверстий. Чтобы проверить диаметр, осторожно вручную ввинтите каждый винт по очереди, пока не

найдете винт правильного диаметра.

Затем определите требуемую длину винта. Для установки телевизоров с плоской задней панелью требуются более короткие винты,

и распорка не нужна. Некоторые телевизоры имеют искривленную заднюю панель или углубленные резьбовые вставки. В таком

PYCCKO

случае, для монтажа потребуется длинный болт с распоркой, расположенной между телевизором и крепежной скобой для монитора.

Найдя нужный винт, выберите дополнительное оборудование для установки крепежных скоб для монитора (c) на телевизор, следуя

схемам, приведенным ниже. Для монтажа телевизора с плоской задней панелью, см. Шаг 3 руководства по установке. Для монтажа

телевизора с искривленной задней панелью, см. Шаг 4. Для монтажа телевизора с углубленными резьбовыми вставками, см. Шаг 5.

Схемы использования крепежных деталей:

Винт M4 x 12

Винт M4 x 30

Винт M5 x 12

Винт M5 x 30

Винт M6 x 12

Винт M6 x 35

Винт M8 x 16

Винт M8 x 40

e f g h i j k l

m m n n o o p p

t t t t r r

q q

t t

Шаг 3: Прикрепление крепежных скоб к телевизору с плоской задней панелью

ВНИМАНИЕ! НЕ КЛАДИТЕ ТЕЛЕВИЗОР ЛИЦЕВОЙ СТОРОНОЙ ВНИЗ, НА СТЕКЛО, поставьте его к стене

или к другой твердой поверхности! Если Вы положите телевизор на стекло, это может привести к невосстановимым

повреждениям.

Перед установкой крепежные скобы для монитора (c) должны быть расположенывертикальнои, насколько возможно,

ближе к центру телевизора. Если задняя панель телевизора плоская и к ней подходят винты M4 или M5, используйте для

прикрепления скобы для монитора винты M4 x 12 (e) или M5 x 12 (g) с соответствующими стонорными шайбами (m,n) и шайбы

M4/M5 (t). Установка крепежных скоб для монитора показана на рисунке 3 (увеличенное изображение А). Если для Вашего

телевизора подходят винты M6 или M8, используйте для прикрепления скоб для монитора винты M6 x 12 (i) или M8 x 16 (k) с

соответствующими стонорными шайбами (o,p). Установка крепежных скоб для монитора показана на рисунке 3 (увеличенное

изображение B). Надежно затяните винты с помощью крестообразной отвертки.

Увеличенное изображение А Увеличенное изображение В

e,g i,k

m,n Рисунок 3 o,p

t

c c

Шаг 4: Прикрепление крепежных скоб к телевизору с искривленной задней панелью

ВНИМАНИЕ! НЕ КЛАДИТЕ ТЕЛЕВИЗОР ЛИЦЕВОЙ СТОРОНОЙ ВНИЗ, НА СТЕКЛО, поставьте его к стене или к другой

твердой поверхности! Если Вы положите телевизор на стекло, это может привести к невосстановимым повреждениям.

Перед установкой крепежные скобы для монитора (c) должны быть расположенывертикальнои, насколько возможно, ближе

к центру телевизора. Если задняя панель телевизора искривлена, и к ней подходят винты M4 или M5, прикрепите крепежные

скобы для монитора с помощью винтов M4 x 30 (f) или M5 x 30 (h) через соответствующие стонорные шайбы (m,n), шайбы

M4/M5 (t), и распорки M4/M5 (q), как показано на увеличенном изображении А к рисунку 4. Если же для крепления телевизора

PYCCKO

необходимы винты диаметром M6 или M8, используйте винты M6 x 35 (j) или M8 x 40 (l) с соответствующей стонорной шайбой

(o,p), распорками M6/M8 (r) для закрепления крепежных скоб, как показано на увеличенном изображении B к рисунку 4.

Надежно затяните винты с помощью крестообразной отвертки.

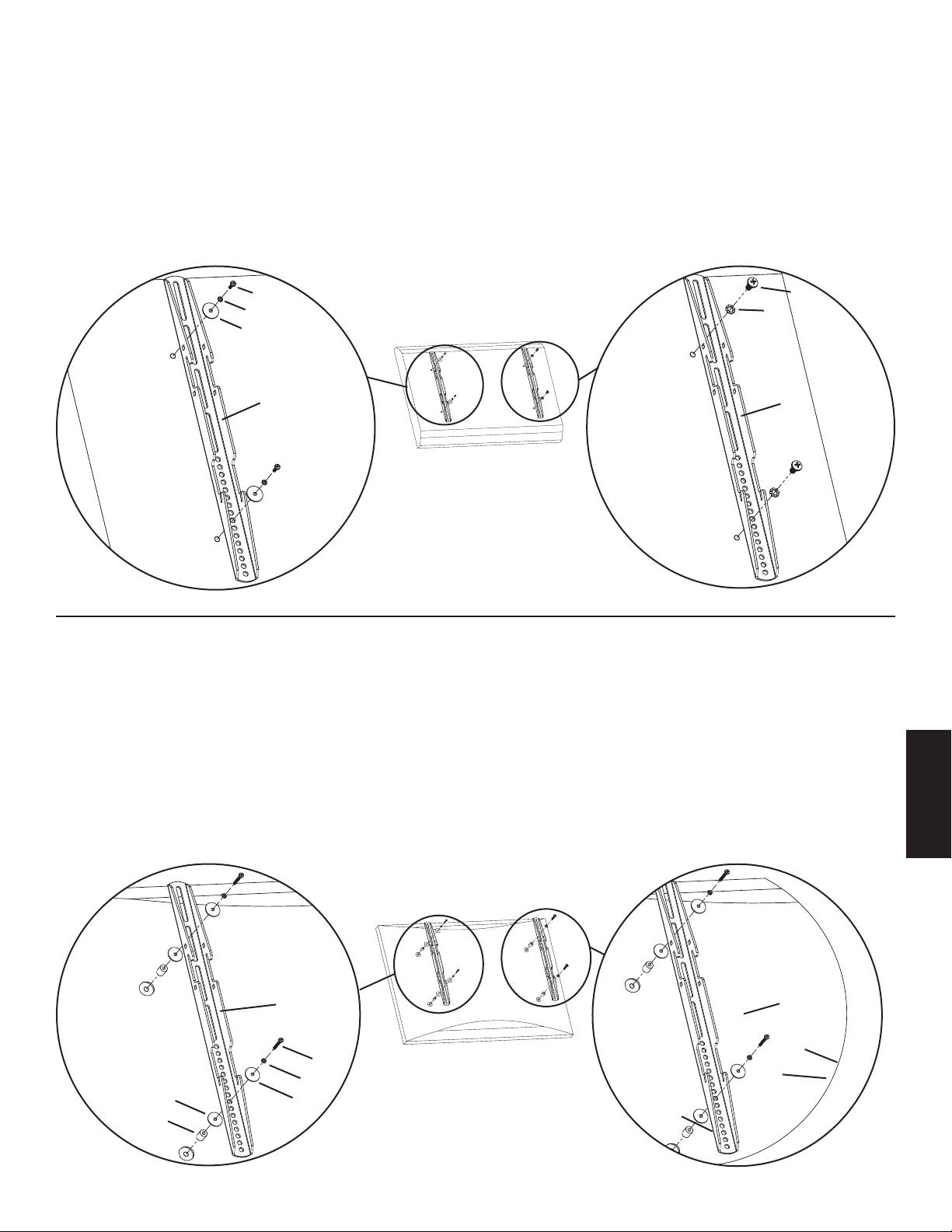

Увеличенное изображение А Увеличенное изображение В

Рисунок 4

c c

f, h j,l

m,n o,p

t t

q r
