DEUTSCH
D I E E I N H E I T V O N F O R M U N D F U N K T I O N
Sanus Systems
2221 Hwy 36 West. St. Paul, MN 55113 USA 15.11.05
Kundendienst: 800.359.5520. Siehe ergänzende Sanus-Produkte unter www.sanus.com.
Montageanweisungen für Modell VMAA18
Wir freuen uns, dass Sie sich für eine VisionMount
™
-Wandhalterung von Sanus Systems entschieden haben. Dieses Modell ist für die
Montage von Plasma- und LCD-Fernsehern mit einer Diagonale zwischen 30 und 50 Zoll und einem Gewicht von maximal 59 kg an
einer vertikalen Wand vorgesehen. Die Halterung ermöglicht das Neigen, Schwenken, Ausziehen des Fernsehers sowie eine Drehung
um ±6° zur horizontalen Ausrichtung.
Sicherheitshinweis:
Wenn Sie diese Anweisungen nicht verstehen oder Zweifel an der Sicherheit der Montage haben, rufen Sie einen
Fachmann an oder kontaktieren Sie Sanus Systems telefonisch unter +1-800-359-5520 (USA) oder +31-(0)20-570-8938 (Europa). Oder
besuchen Sie uns im Internet unter www.sanus.com. Überprüfen Sie die Zubehörteile sorgfältig, um sicherzugehen, dass keine Teile
fehlen oder beschädigt sind. Unsere Kundendienstmitarbeiter können Ihnen bei Fragen zur Montage und bei fehlenden oder beschädigten
Teilen schnell weiterhelfen. Ersatzteile für bei autorisierten Fachhändlern gekaufte Produkte werden direkt an Ihre Adresse versandt.
Verwenden Sie niemals beschädigte Teile! Unsachgemäße Montage kann Schäden am Gerät und schwere Verletzungen hervorrufen.
Verwenden Sie das Produkt nicht für andere als von Sanus Systems explizit genannte Zwecke. Sanus Systems haftet nicht für Schäden
oder Verletzungen, die durch unsachgemäße Montage, fehlerhaften Zusammenbau oder unsachgemäße Nutzung entstehen. Bitte rufen
Sie Sanus Systems an, bevor Sie Produkte beim Händler reklamieren.
Erforderliche Werkzeuge:
3/16-Zoll-Bohrer, Schlüsselsatz, Kreuzschlitzschraubendreher
Mitgelieferte Teile und Zubehör: Einige Teile sind nicht maßstäblich dargestellt.*
(1) Wandplatte – a
(1) Schwenkarm – b
(1) Sperre – c*
(2) Rohr mit 2,5 cm Durchmesser – d
(2) Monitorhalterung – e
(4) Spannvorrichtung – f*
VMAA18ins_010606_ML.indd 19
1/13/06 3:05:05 PM
DEUTSCH
Zubehör:
Zubehör ist maßstäblich dargestellt.
(7) Kabelbinderführung – g
(10) Kabelbinder – h*
(4) Holzschraube – i
(4) Unterlegscheibe für Holzschraube – j (1) Inbusschlüssel – k
(4) Schlossschraube 2 Zoll – l (4) Mutter 1/4-20 – m (2) Sicherungsschraube – n (2) Sperrschraube – o
Mitgeliefertes Montagezubehör zur Befestigung des Fernsehers:
Zubehör ist maßstäblich dargestellt.
(4) Schraube M4 x 12 mm – p (4) Schraube M5 x 12 mm – q (4) Schraube M6 x 12 mm – r (4) Schraube M8 x 16 mm – s
(4) Schraube M4 x 30 mm – t (4) Schraube M5 x 30 mm – u (4) Schraube M6 x 35 mm – v (4) Schraube M8 x 40 mm – w
(4) Sicherungsscheibe M4 – x (4) Sicherungsscheibe M5 – y (4) Sicherungsscheibe M6 – z (4) Sicherungsscheibe M8 – aa
(4) Distanzstück M4/M5 – bb (4) Distanzstück M6/M8 – cc (8) Unterlegscheibe M4/M5 – dd (4) Unterlegscheibe M6/M8 – ee
VMAA18ins_010606_ML.indd 20
1/13/06 3:05:06 PM
DEUTSCH
Schritt 1: Montage der Monitorhalterungen an einem Fernseher mit flacher Rückseite
Zunächst die erforderliche Schraubengröße (p, q, r, s) für den Fernseher durch probeweises Eindrehen der Schrauben in die Gewindeeinsätze an
der Rückseite des Fernsehers bestimmen. Wenn ein Widerstand zu spüren ist, sofort aufhören! Sobald der korrekte Durchmesser ermittelt ist, die
entsprechende Abbildung unten beachten. Eine Schraube durch die entsprechende Sicherungsscheibe (x, y, z, aa), die dazugehörige Unterlegscheibe
(dd, ee) und die Monitorhalterung (e) stecken und dann in den Fernseher eindrehen. Die Monitorhalterungen müssen vertikal mittig und aufeinander
ausgerichtet sein. Die Schritte wiederholen, bis alle Monitorhalterungen mit zwei Schrauben am Fernseher gesichert sind.
Hinweis: Bei Fernsehern mit einer gekrümmten Rückseite oder anderen Hindernissen entsprechend Schritt 2 verfahren.
Nach Abschluss dieses Schritts mit Schritt 3 fortfahren.
Schraube M4
Schraube M6
e
e
p
r
x
z
dd
ee
Abbildung 1
Schraube M5
Schraube M8
e
e
q
s
y
aa
dd
ee
VMAA18ins_010606_ML.indd 21
1/13/06 3:05:06 PM
DEUTSCH
Schritt 2: Montage der Monitorhalterungen an einem Fernseher mit gekrümmter Rückseite oder anderen Hindernissen
Zunächst die erforderliche Schraubengröße (t, u, v, w) für den Fernseher durch probeweises Eindrehen der Schrauben in die Gewindeeinsätze
an der Rückseite des Fernsehers bestimmen. Wenn ein Widerstand zu spüren ist, sofort aufhören! Sobald der korrekte Durchmesser
ermittelt ist, die entsprechende Abbildung unten beachten. Eine Schraube durch die entsprechende Sicherungsscheibe (x, y, z, aa), eine
Unterlegscheibe (dd, ee), die Monitorhalterung (e), eine zweite Unterlegscheibe (dd – nur M4/M5), ein Distanzstück (bb, cc) und schließlich
in den Fernseher eindrehen. Die Monitorhalterungen müssen vertikal mittig und aufeinander ausgerichtet sein. Die Schritte wiederholen, bis
alle Monitorhalterungen mit zwei Schrauben am Fernseher gesichert sind.
Schraube M4
Schraube M6
t
v
x
z
dd
ee
e
e
dd
bb
cc
Abbildung 2
Schraube M5
Schraube M8
u
w
y
aa
dd
ee
e
e
dd
bb
cc
VMAA18ins_010606_ML.indd 22
1/13/06 3:05:07 PM
DEUTSCH
Schritt 4a: Montage des Schwenkarms am Fernseher (Teil l)
Vorsicht: Die Rohre mit 2,5 cm Durchmesser (d) müssen über die Außenkanten der beiden Monitorhalterungen (e)
hinausragen. Die Inbusschrauben in allen 6 Spannvorrichtungen (f) festziehen, damit das Gerät sicher montiert ist.
Zuerst alle Spannvorrichtungen (f) so ausrichten, dass ein Rohr mit 2,5 cm Durchmesser (d) durch die 2,5-cm-Bohrung in der Monitorhalterung
(e) passt. Es muss sich dann zwischen den Spannbacken der Spannvorrichtung befinden. Ein Rohr mit einem Durchmesser von 2,5 cm durch
das obere Loch in der ersten Monitorhalterung einführen. Diesen Schritt für die untere Bohrung der gleichen Monitorhalterung wiederholen.
Siehe Abbildung 4a.
Abbildung 4a
f
d
e
Schritt 3: Anbringen der Spannvorrichtungen an den Monitorhalterungen
Hinweis: Die Mutter 1/4-20 (m) nicht überdrehen. Die Spannvorrichtung (f) muss sich frei um die Schlossschraube (l)
drehen können.
Die Spannvorrichtung (f) zwischen die beiden Seiten der Monitorhalterung (e) setzen, so dass die beiden Spannbacken auf die
Bohrungen mit 2,5 cm Durchmesser zeigen und die Inbusschraube vom Fernseher weg zeigt. Die 2-Zoll-Schlossschraube (l) durch die
Vierkantbohrung an der Seite der Monitorhalterung, durch die Bohrung in der Spannvorrichtung und durch die Vierkantöffnung an der
anderen Seite der Monitorhalterung stecken. Anschließend die 1/4-20-Mutter (m) am Ende der 2-Zoll-Schlossschraube anbringen und
festziehen. Diese Schritte für die Unterseite der Monitorhalterung wiederholen. Die Schritte anschließend für die zweite Monitorhalterung
wiederholen. Siehe Abbildung 3.
Detailansicht
Abbildung 3
f
Spannbacken
l
m
e
VMAA18ins_010606_ML.indd 23
1/13/06 3:05:07 PM
DEUTSCH
Schritt 4b: Montage der Schwenkvorrichtung (Teil ll)
Den Schwenkarm (b) so positionieren, dass sich die hakenförmige Zunge in der Detailansicht von Abbildung 4b oben befindet. Die beiden
Bohrungen mit 2,5 cm Durchmesser in der Monitorhalterung (e) auf das andere Ende des Schwenkarms mit den Rohren mit 2,5 cm Durchmesser
(d) ausrichten. Die Rohre mit 2,5 cm Durchmesser weiter durch die Halterung des Schwenkarms und dann durch die andere Monitorhalterung
schieben. Die Spannvorrichtungen (f) an dem Schwenkarm und der zweiten Monitorhalterung müssen so ausgerichtet sein, dass die Rohre mit
2,5 cm Durchmesser zwischen die Spannbacken passen. Sobald die Rohre mit 2,5 cm Durchmesser eingeschoben sind, alle Inbusschrauben
an den 4 Spannvorrichtungen in den beiden Monitorhalterungen mit dem Inbusschlüssel (k) festziehen, um den Fernseher an der Halterung zu
sichern. Anschließend den Schwenkarm zwischen den beiden Monitorhalterungen in die gewünschte Position schieben und die beiden anderen
Inbusschrauben in den Spannvorrichtungen im Schwenkarm festziehen.
Detailansicht
Abbildung 4b
hakenförmige
Zunge
f
b
e
d
Hinweis:
Sanus Systems empfiehlt eine Zentrierung des Schwenkarms zwischen den Monitorhalterungen.
Schritt 5: Montage der Wandplatte:
Nur für Trägerbalken.
Vorsicht: DIE HOLZSCHRAUBEN NICHT ÜBERDREHEN! Die Holzschrauben (i) nur so weit festziehen, dass die
Holzschraubenunterlegscheibe (j) fest gegen die Wandplatte (a) drückt.
Die Wandplatte (a)
muss an zwei Trägerbalken mit einem Mindestabstand von 30,5 cm angebracht werden.
Mit einem
hochwertigen Sensor zwei benachbarte Trägerbalken suchen. Die Lage der Träger kann am besten mit einer Ahle oder einem dünnen Nagel
überprüft werden. An der entsprechenden Position in jedem Trägerbalken mit einem 3/16-Zoll-Bohrer ein Loch mit einer Tiefe von 6,4 cm
vorbohren. Diese Bohrungen müssen sich in der Mitte der Trägerbalken befinden und aufeinander ausgerichtet sein. Die Wandplatte als
Schablone zur Markierung der zweiten Bohrung in jedem Trägerbalken verwenden. An jeder Markierung mit einem 3/16-Zoll-Bohrer Löcher
mit einer Tiefe von 6,4 cm bohren. Die Wandplatte mit vier Holzschrauben (i) und vier Holzschraubenunterlegscheiben (j) an der Wand
montieren. Die Wandplatte muss so ausgerichtet sein, dass die flache Oberfläche in der Mitte der Platte wie in Abbildung 5 zur Wand zeigt.
Abbildung 5
Schnittbild der Trockenwand zur
Darstellung der Trägerbalkenposition
Trägerbalken
j
i
a
VMAA18ins_010606_ML.indd 24
1/13/06 3:05:08 PM
DEUTSCH

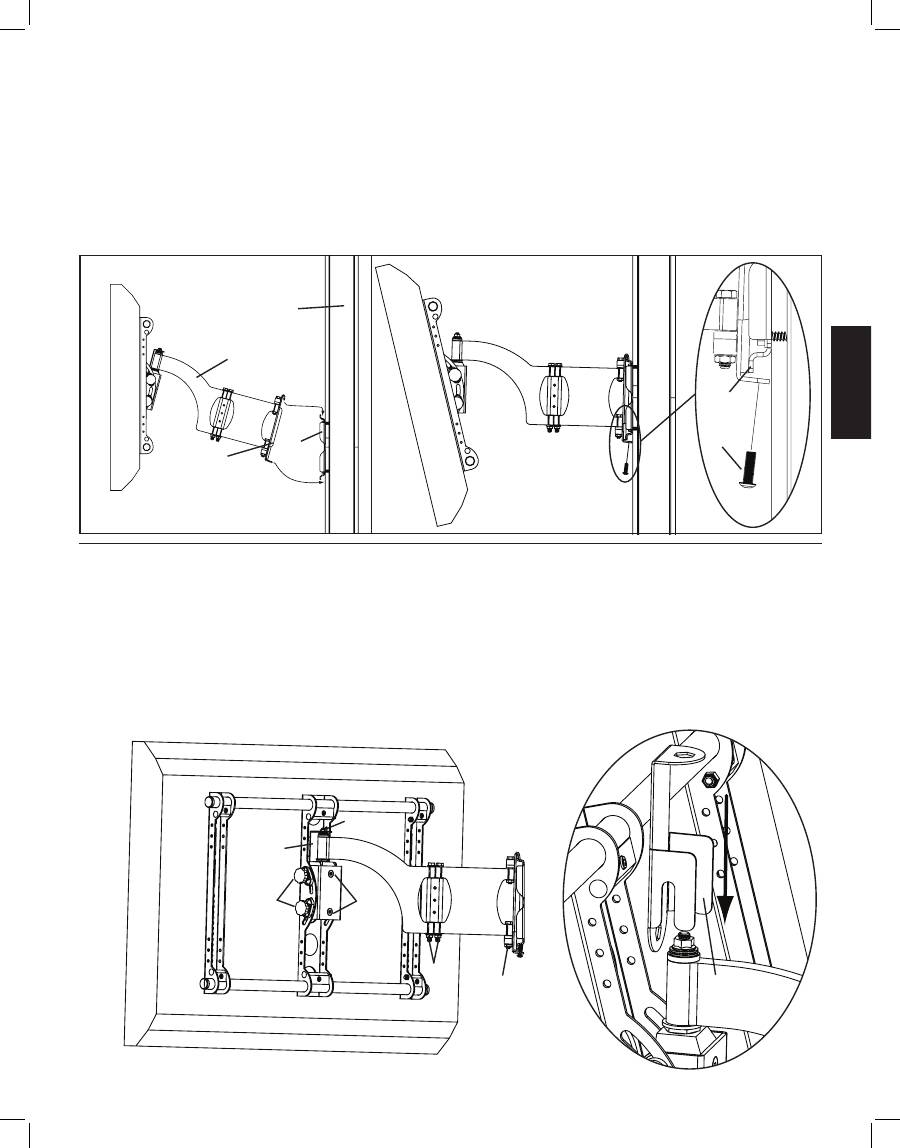

Schritt 6: Aufhängen des Fernsehers an der Wandplatte
Vorsicht: Möglicherweise sind zwei Personen erforderlich, um die komplette Baugruppe auf die Wandplatte zu
heben! Sanus Systems haftet nicht für Personen- oder Sachschäden.
Den Schwenkarm (b) so drehen, dass er direkt vom Fernseher weg zeigt und die Transferplatte parallel zum Fernseher steht.
Bei manchen
Fernsehern sind zwei Personen zum Anheben erforderlich!
Die komplette Baugruppe anheben und die Transferplatte auf der
Nase an der Oberseite der Wandplatte (a) wie in Abbildung 6a einhaken. Die Transferplattenseite horizontal mit der Seite der Wandplatte
ausrichten, bis die gewünschte Position gefunden ist. In jede der zwei Bohrungen an der Unterseite der Transferplatte eine Sicherungsschraube
(n) eindrehen und so festziehen, dass sie sich hinter der Nase an der Unterseite der Wandplatte befindet (siehe Abbildung 6b).
Abbildung 6a
Abbildung 6b
Detailansicht
Wand
b
untere
Nase
a
n
Transferplatte
Schritt 7: Ausrichtung und Einstellung der Befestigung des Monitors
VORSICHT: Die Sicherungsmuttern in Abbildung 7 dürfen NICHT HERAUSGEDREHT werden!
Wenn der Fernseher an der Wandplatte (a) montiert ist und die Sicherungsschrauben (n) festgezogen sind, kann der Fernseher horizontal ausgerichtet
werden. Die beiden Inbusschrauben an der Rückseite der Schwenkvorrichtung (b) leicht lockern. Sobald die beiden Schrauben gelockert sind, lässt
sich der Fernseher um ±6º verstellen, bis er horizontal ausgerichtet ist. Wenn der Fernseher horizontal ausgerichtet ist, die beiden Inbusschrauben
wieder festziehen. Die Neigung lässt sich durch Einstellung der Spannung der Rändelschrauben und Neigen des Fernsehers verändern. Die in
Abbildung 7 gekennzeichneten Sicherungsmuttern können zur Einstellung der Leichtgängigkeit des Schwenkarms leicht gelockert oder angezogen
werden. Zur Verstellung der Sicherungsmutter direkt am Fernseher muss zur Einstellung der Leichtgängigkeit die Sicherheitsklammer abgebaut
und anschließend wieder angebaut werden (siehe Ansicht zur Montage der Sicherheitsklammer in Abbildung 7).
Abbildung 7
Montage der Sicherheitsklammer
Sicherungs-
Sicherheits-
mutter
klammer
Rändel-
Inbus-
schrauben
schrau-
ben
Sich.-
mut.
Sicherungs-
Sicherheits-
mutter
klammer
VMAA18ins_010606_ML.indd 25
1/13/06 3:05:08 PM
DEUTSCH
Schritt 8: Hinzufügen einer Sperre
Vorsicht: Achtung, Quetschgefahr! Hand oder Finger nicht zwischen bewegliche Teile bringen.
Die Schwenkrichtung für den Schwenkarm festlegen. Soll der Schwenkarm nach rechts bewegt werden können, die Sperre (c) an der
rechten Seite des Schwenkarms (b) anbauen. Soll der Schwenkarm nach links bewegt werden können, die Sperre an der linken Seite des
Schwenkarms anbauen. Die Sperre so anbauen, dass die flache Seite wie in der Detailansicht in Abbildung 8 zur Laufrolle zeigt. Zum
Anbau der Sperre die Sperrschraube (o) durch die Sperre stecken und in die Bohrungen der Laufrolle eindrehen. Die Sperrschrauben
mit dem Inbusschlüssel (k) festziehen.
Detailansicht
Abbildung 8
Laufrolle
c
o
Schritt 9: Kabelführung
Vorsicht: Kabel nicht durch Stellen führen, an denen Quetschgefahr besteht!
Vor dem Verlegen der Kabel den Fernseher so weit wie möglich von der Wand wegziehen. Die Kabel locker verlegen, so dass bei
Bewegungen keine Zugbelastung der Steckverbinder eintritt. An verschiedenen Stellen lassen sich Kabelbinder anbringen, um die Kabel
so zu montieren, dass sie die mechanischen Teile nicht behindern. In die Bohrungen an der Ober- und Unterseite des Schwenkarms (b)
lassen sich Kabelbinderführungen (g) einbauen, ebenso an den Seiten der Sperre (c) sowie an der Ober- und Unterseite des Lagerblocks.
Sie werden wie in der Detailansicht von Abbildung 9 dargestellt eingedrückt. Anschließend können an den Kabelbinderführungen oder
in den Bohrungen an den Seiten der Monitorhalterungen (e) Kabelbinder (h) angebracht werden.
Detailansicht
Abbildung 9
g
b
c
g
