Hama VMAA18: Istruzioni di montaggio per il modello: VMAA18

Istruzioni di montaggio per il modello: VMAA18: Hama VMAA18

IT ALIANO

Istruzioni di montaggio per il modello: VMAA18

Grazie per aver scelto un sistema di montaggio per parete Sanus Systems VisionMount™. Su questo modello è possibile montare

televisori Plasma e LCD da 30 a 50 pollici che pesano fino a 59 kg su una parete verticale. Si tratta di un montaggio con movimento

completo che si orienta, inclina, estende e può rollare di ±6° fino al livello della TV.

Avvertenza sulla sicurezza:

Se non si comprendono queste istruzioni o si hanno dubbi sulla sicurezza dell’installazione, rivolgersi

a un installatore specializzato o contattare la Sanus al numero verde USA 800.359.5520 o, in Europa, al numero +31 (0) 20 5708938. È

anche possibile visitare il sito www.sanus.com. Controllare con attenzione che non vi siano parti mancanti o difettose. Il nostro servizio

di assistenza clienti potrà rispondere rapidamente alle domande relative all’installazione o alle parti mancanti o danneggiate. Le parti di

ricambio per i prodotti acquistati attraverso i rivenditori autorizzati vengono spedite direttamente al cliente. Non utilizzare parti difettose.

L’installazione errata può causare danni o lesioni gravi. Non utilizzare questo prodotto per scopi diversi da quelli specificamente indicati

dalla Sanus Systems. La Sanus Systems non è responsabile di danni o lesioni causati da montaggio o utilizzo non corretti. Chiamare la

Sanus Systems prima di riportare i prodotti al punto vendita.

Strumenti necessari:

trapano con punta da 3/16 di pollice, un set di chiavi e un cacciavite Philips

Parti e minuteria metallica fornite: alcune parti non sono riportate nella stessa scala*

(1) piastra per parete - a

(1) gruppo del braccio - b

(1) bloccante - c*

(2) tubo diametro 1" - d

(2) staffa per monitor - e

(4) gruppo morsa - f*

L ' U N I O N E D I F O R M A E F U N Z I O N E

Sanus Systems

2221 Hwy 36 West. St. Paul, MN 55113 USA 11.15.05

Assistenza clienti: 800.359.5520. Vedere i prodotti complementari Sanus al sito www.sanus.com

VMAA18ins_010606_ML.indd 35

1/13/06 3:05:16 PM

IT ALIANO

Minuteria metallica:

La minuteria metallica è mostrata nelle dimensioni reali

(7) clip tirafili - g

(10) tirafili - h*

(4) tirafondo - i

(4) rondella per tirafondo - j

(1) chiave a brugola - k

(4) bullone di trasporto da 2 pollici - l

(4) Dado 1/4-20 - m

(2) bullone di sicurezza - n (2) bullone bloccante - o

Minuteria metallica fornita per il montaggio del televisore:

La minuteria metallica è mostrata nelle dimensioni reali

(4) Bullone M4 x 12 mm - p (4) Bullone M5 x 12 mm - q (4) Bullone M6 x 12 mm - r (4) Bullone M8 x 16 mm - s

(4) Bullone M4 x 30 mm - t (4) Bullone M5 x 30 mm - u (4) Bullone M6 x 35 mm - v (4) Bullone M8 x 40 mm - w

(4) controrondella M4 - x (4) controrondella M5 - y (4) controrondella M6 - z

(4) controrondella M8 - aa

(4) distanziale M4/M5 - bb

(4) distanziale M6/M8 - cc

(8) rondella M4/M5 - dd (4) rondella M6/M8 - ee

VMAA18ins_010606_ML.indd 36

1/13/06 3:05:17 PM

IT ALIANO

Fase 1: montare le staffe del monitor al televisore con retro piatto

Innanzitutto, stabilire il diametro dei bulloni (p, q, r, s) che devono essere avvitati a mano alla TV nell’inserto filettato sul retro della TV. Se si

incontrano delle resistenze, bloccarsi immediatamente! Una volta determinato il diametro corretto, vedere la Figura appropriata di seguito. Il

bullone viene avvitato attraverso la controrondella appropriata (x,y,z,aa), una rondella (dd,ee), la staffa del monitor (e) e infine nel televisore.

Assicurarsi che le staffe per monitor siano centrate verticalmente e a livello l’una con l’altra. Ripetere il processo fino a quando ogni staffa

per monitor viene fissata alla TV con 2 bulloni.

Nota: per televisori con retro curvo o per un’ostruzione accanto all’inserto filettato, vedere la Fase 2. Dopo aver

completato questa fase, passare alla Fase 3.

Bullone di diametro M4

Bullone di diametro M6

Figura 1

Bullone di diametro M5

Bullone di diametro M8

VMAA18ins_010606_ML.indd 37

1/13/06 3:05:17 PM

IT ALIANO

Fase 2: montare le staffe del monitor al televisore con retro curvo o qualsiasi altra ostruzione.

Innanzitutto, stabilire il diametro dei bulloni (t,u,v,w) che devono essere avvitati a mano alla TV nell’inserto filettato sul retro della TV. Se si

incontrano delle resistenze, bloccarsi immediatamente! Una volta determinato il diametro corretto, vedere la Figura appropriata di seguito. Il

bullone viene avvitato attraverso la controrondella appropriata (x,y,z,aa), una rondella (dd,ee), la staffa del monitor (e), una seconda rondella

(dd - solo diametri M4/M5), un distanziale (bb,cc) e infine nella TV. Assicurarsi che le staffe per monitor siano centrate verticalmente e a

livello l’una con l’altra. Ripetere il processo fino a quando ogni staffa per monitor viene fissata alla TV con 2 bulloni.

Bullone di diametro M4

Bullone di diametro M6

Figura 2

Bullone di diametro M5

Bullone di diametro M8

VMAA18ins_010606_ML.indd 38

1/13/06 3:05:18 PM

IT ALIANO

Fase 4a: collegare il gruppo del braccio al televisore (Parte I)

Avvertenza: i tubi di diametro da 1 pollice (d) devono estendersi oltre i bordi esterni di entrambe le staffe del monitor

(e) e i bulloni esagonali in tutti i 6 gruppi della morsa (f) devono essere serrati perché l’installazione sia sicura!

Innanzitutto, orientare ogni gruppo della morsa (f) in modo che un tubo del diametro di 1 pollice (d) passi attraverso un foro rotondo da 1 pollice

nella staffa del monitor (e) e tra le ganasce del gruppo della morsa. Inserire un tubo del diametro di 1 pollice attraverso il foro superiore nella

prima staffa del monitor. Ripetere questa fase per il foro inferiore nella stessa staffa del monitor. Vedere la Figura 4a per assistenza.

Figura 4a

Fase 3: aggiungere il gruppo morsa alle staffe del monitor:

Nota: non serrare eccessivamente il dado da 1/4-20 (m). Il gruppo della morsa (f) deve poter ruotare liberamente

attorno al bullone di trasporto (l).

Inserire il gruppo della morsa (f) tra i due lati della staffa per monitor (e) in modo che le due ganasce puntino verso il set di fori di dia-

metro di 1 pollice e il bullone esagonale sia rivolto lontano dal televisore. Inserire un bullone di trasporto da 2 pollici ( l ) attraverso il foro

quadrato sul lato della staffa per il monitor, attraverso il gruppo della morsa e quindi attraverso il foro quadrato sull’altro lato della staffa

per monitor. Quindi, serrare un dado da 1/4-20 (m) sulla parte finale del bullone di trasporto da 2 pollici. Ripetere questa fase per la parte

inferiore della staffa del monitor. Infine, ripetere questo procedimento per la seconda staffa del monitor. Vedere la Figura 3 per assistenza.

Vista dettagliata

Figura 3

Ganasce

VMAA18ins_010606_ML.indd 39

1/13/06 3:05:18 PM

IT ALIANO

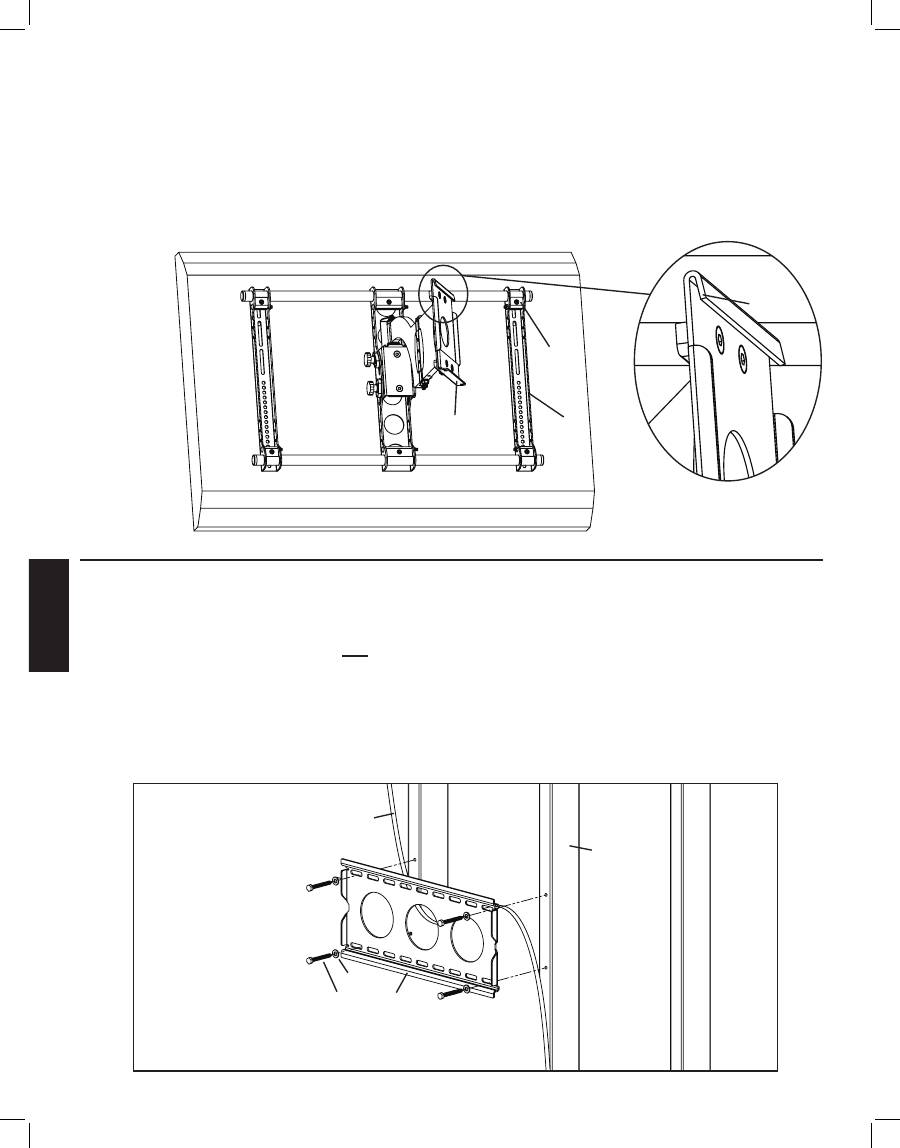

Fase 4b: collegare il gruppo del braccio (Parte II)

Posizionare il gruppo del braccio (b) in modo che la linguetta a forma di gancio mostrata nella Vista dettagliata della Figura 4b si trovi nella

parte superiore. Allineare i due fori del diametro di 1 pollice nella staffa del monitor (e) all’altra estremità del gruppo del braccio con i tubi del

diametro di 1 pollice (d). Continuare a spingere i tubi del diametro di 1 pollice attraverso la staffa sul gruppo del braccio e quindi attraverso

l’altra staffa per monitor. Di nuovo, assicurarsi che i gruppi della morsa (f) sul gruppo del braccio e sulla seconda staffa del monitor siano

orientati in modo che i tubi del diametro di 1 pollice passino tra le ganasce. Una volta che i tubi del diametro di 1 pollice sono in posizione,

serrare i bulloni esagonali sui 4 gruppi per morsa nelle due staffe per monitor con la chiave esagonale (k) per bloccare il televisore al

montaggio. Quindi, fare scorrere il gruppo del braccio nella posizione desiderata tra le due staffe per monitor e serrare i due bulloni esagonali

rimanenti nel gruppo della morsa all’interno del gruppo del braccio.

Vista dettagliata

Figura 4b

linguetta

Nota:

Sanus raccomanda di centrare il gruppo del braccio tra le staffe del monitor

Fase 5: montare la piastra a parete:

montaggio solo su travi di legno.

Avvertenza: NON SERRARE ECCESSIVAMENTE I TIRAFONDI! Serrare i tirafondi (i) solo fino a quando la rondella

del tirafondi (j) non viene ben tirata contro la piastra per parete (a).

La piastra a parete (a)

deve essere montata su due travi di legno distanti almeno 30,5 cm.

Usare un rilevatore di travi in legno di alta

qualità per individuare due travi in legno adiacenti. È una buona idea verificare la posizione dei perni metallici con un punteruolo o con un chiodo

sottile. Forare in precedenza un foro ad una profondità di 6,4 cm alla quota desiderata di ogni trave di legno usando una punta per trapano da 3/16

di pollice. Assicurarsi che questi fori vengano praticati nell’area centrale delle travi e allo stesso livello fra loro. Utilizzare la piastra a parete come

maschera per contrassegnare la posizione in ogni trave. Forare fori a una profondità di 6,4 cm usando una punta per trapano da 3/16 di pollice cm in

ogni posizione contrassegnata. Collegare la piastra per parete alla parete usando i quattro tirafondi (i) e le due rondelle per tirafondo (j). Assicurarsi

che la piastra per parete sia orientata in modo che la superficie piatta al centro della piastra sia contro la parete come mostrato nella Figura 5.

Figura 5

spaccato del cartongesso per

mostrare la posizione dei perni metallici

perno

VMAA18ins_010606_ML.indd 40

1/13/06 3:05:19 PM

IT ALIANO

Fase 6: appendere il gruppo sulla piastra per parete

Avvertenza: questa fase può richiedere la presenza di 2 persone per sollevare il gruppo sulla piastra per parete! La

Sanus non è responsabile di eventuali lesioni o danni.

Orientare il gruppo del braccio (b) in modo che il braccio si estenda direttamente lontano dal televisore e che la piastra di trasferimento sia parallela con

il televisore.

Per sollevare alcuni televisori possono essere necessarie 2 persone.

Sollevare il gruppo e agganciare la piastra di trasferi-

mento sulla linguetta sulla parte superiore della piastra per parete (a) come mostrato nella Figura 6a. Regolare orizzontalmente il lato della piastra di

trasferimento sulla piastra per parete fino a quando non si trova nella posizione desiderata. Avvitare ogni bullone di sicurezza (n) in uno dei due fori nella

parte inferiore della piastra di trasferimento e serrarli in modo che si trovino dietro la linguetta inferiore sulla piastra per parete nella Figura 6b.

Figura 6a

Figura 6b

Vista dettagliata

parete

parte

inferiore

linguetta

piastra

di trasferimento

Fase 7: livellare il monitor e regolare la tensione

AVVERTENZA: NON RIMUOVERE i dadi per la messa in tensione etichettati nella Figura 7!

Una volta che il televisore viene montato sulla piastra per parete (a) e i bulloni di sicurezza (n) sono serrati, è possibile mettere a livello.

Allentare leggermente i due bulloni a testa esagonale sul retro del gruppo del braccio (b). Una volta allentati i due bulloni, è possibile

regolare il televisore di ±6º fino a quando non è a livello. Quando il televisore è a livello, serrare di nuovo i due bulloni esagonali.

L’inclinazione può essere regolata apponendo della tensione sulle manopole e inclinando il televisore. I dadi di tensione etichettati nella

Figura 7 possono essere leggermente allentati o serrati per regolare la tensione del gruppo del braccio. Se è necessario regolare il dado

di tensione più vicino alla TV, è necessario rimuovere la staffa di sicurezza, regolare la tensione e reinstallare la staffa di sicurezza come

mostrato nella vista di installazione della staffa di sicurezza della Figura 7.

Installazione della staffa di sicurezza

Figura 7

dado di

staffa di

tensione

sicurezza

manopole

bulloni

esagonali

dado di

staffa di

tensione

sicurezza

VMAA18ins_010606_ML.indd 41

1/13/06 3:05:19 PM

IT ALIANO

Fase 8: aggiungere il bloccante

Avvertenza: fare attenzione ai punti di cattura. Non mettere le mani o le dita tra le parti in movimento!

Determinare in quale direzione si desidera che si pieghi il braccio. Se si desidera che il braccio si pieghi a destra, inserire il bloccante (c)

sul lato destro del gruppo del braccio (b). Se si desidera che il braccio si pieghi a sinistra, inserire il bloccante sul lato sinistro del gruppo

del braccio. Posizionare il bloccante in modo che il lato piatto sia rivolto verso la staffa scorrevole come mostrato nella Vista dettagliata

della Figura 8. Per collegare il bloccante, inserire un bullone di blocco (o) attraverso il bloccante e nei fori della staffa scorrevole.

Procedere a serrare i bulloni di blocco con una chiave a brugola (k) fino a quando non sono ben stretti.

Vista dettagliata

Figura 8

staffa scorrevole

Fase 9: gestione di cavi e fili

Avvertenza: non far passare i cavi attraverso punti in cui si potrebbero impigliare!

Prima di iniziare la sistemazione dei cavi, tirare il televisore in posizione il più lontano possibile dalla parete. Lasciare un poco di lasco nei cavi

in modo che durante il movimento non venga aggiunta tensione sui connettori. Vi sono vari posti per montare i tiranti per la gestione dei fili

per tenere i cavi fuori portata. Le clip tirafili (g) possono essere collegate ai fori nella parte superiore e inferiore del gruppo del braccio (b), sui

lati del bloccante (c) e sulla parte superiore e inferiore del blocco del cuscinetto semplicemente premendole in posizione come mostrato nella

Vista dettagliata della Figura 9. I tirafili (h) possono quindi essere aggiunti alle clip dei tirafili o ai fori sui lati di ogni staffa per monitor (e).

Vista dettagliata

Figura 9

Sanus Systems

2221 Hwy 36 West. St. Paul, MN 55113 USA 11.15.05

Assistenza clienti: 800.359.5520. Vedere i prodotti complementari Sanus al sito www.sanus.com
