Instructions d’assemblage pour le modèle : VMAA18
Nous vous remercions d’avoir choisi un montant mural VisionMount™ de Sanus Systems. Ce modèle est conçu pour fixer à une cloison
verticale des téléviseurs à écran LCD ou à plasma, mesurant de 30 à 50 pouces et pesant jusqu’à 59 kg. C’est un montant mural à mobilité
intégrale que l’on peut incliner, pivoter, allonger et tourner de ±6° pour mettre le téléviseur à niveau.
Avertissements relatifs à la sécurité :
Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de
cette installation, veuillez faire appel à un technicien qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-
U.), ou le 31 (0) 20 5708938 (pour l’Europe). Vous pouvez aussi allez sur notre site Web au www.sanus.com
.
Vérifiez soigneusement la
trousse afin de vous assurer qu’il n’y a aucune pièce manquante ou défectueuse. Les représentants de notre service à la clientèle peuvent
répondre rapidement à toute question concernant l’installation ou les pièces manquantes ou endommagées. Les pièces de rechange de
produits achetés auprès de distributeurs agréés vous seront livrées directement. N’utilisez jamais de pièces défectueuses. Une installation
incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement
spécifiés par Sanus Systems. Sanus Systems ne pourra être tenu responsable de dommages ou de blessures dus à un montage incorrect,
à un assemblage incorrect ou à un usage incorrect. Veuillez contacter Sanus Systems avant de retourner les produits au point de vente.
Outils nécessaires :
Mèche de 3/16 pouce, jeu de clés, tournevis cruciforme
Pièces et matériel fournis : Certaines pièces ne sont pas illustrées grandeur réelle.*

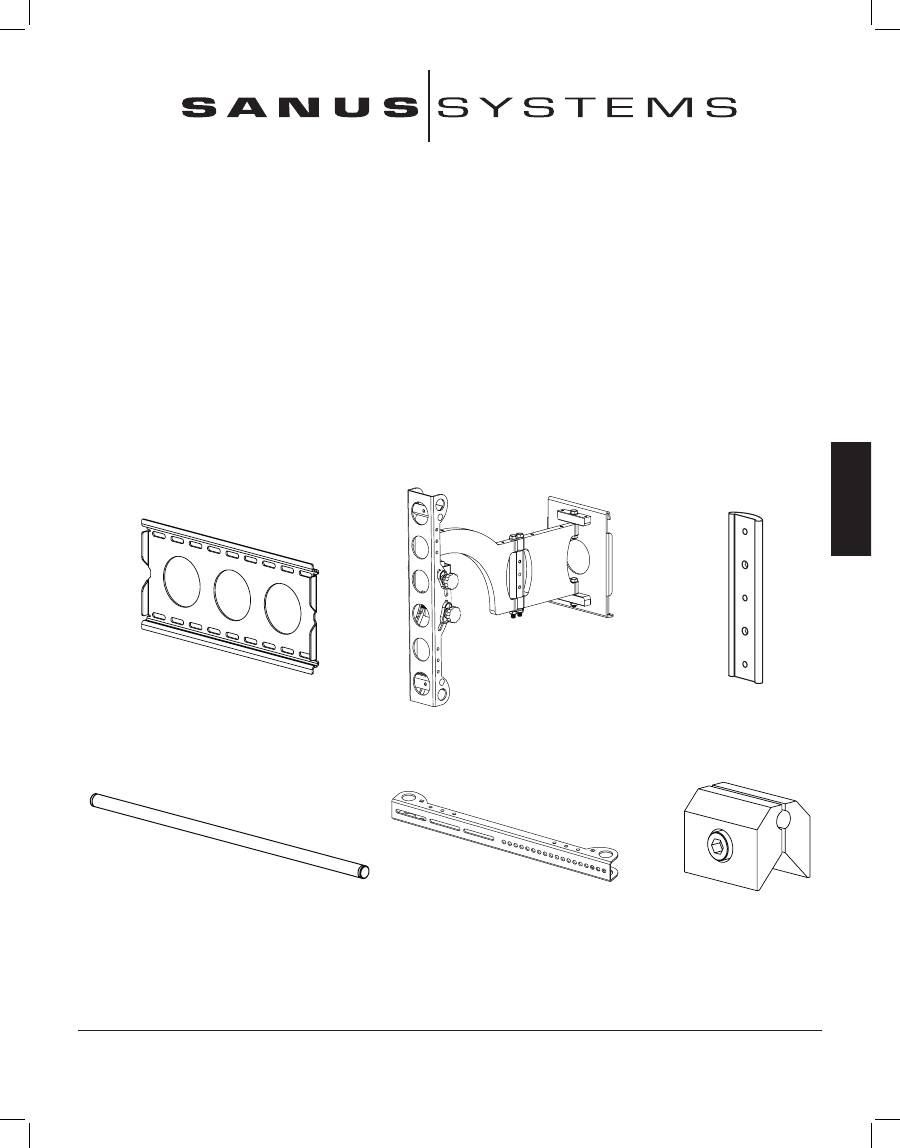

(1) Plaque murale - a
(1) Bras - b
(1) Butée - c*
(2) Tube de 1 pouce de diamètre - d
(2) Support du moniteur - e
(4) Étau - f*
L’ U N I O N D E L A F O R M E E T D E L A F O N C T I O N
Sanus Systems
2221 Hwy 36 West. St. Paul, MN 55113 USA 11.15.05
Service à la clientèle : 800.359.5520. Pour les produits Sanus complémentaires, consultez le site www.sanus.com
VMAA18ins_010606_ML.indd 27
1/13/06 3:05:12 PM
FRANÇAIS
Matériel :
Le matériel est illustré grandeur réelle.
(7) Attache de serre-câble - g
(10) Serre-câble - h*
(4) Tire-fond - i
(4) Rondelle de tire-fond - j
(1) Clé Allen - k
(4) Boulon mécanique de 2 pouces - l (4) Écrou 1/4-20 - m (2) Boulon de sécurité - n (2) Boulon de butée - o
Matériel fourni pour le montage du support de téléviseur :
Le matériel est illustré grandeur réelle.
(4) Boulon M4 x 12 mm - p (4) Boulon M5 x 12 mm - q (4) Boulon M6 x 12 mm - r
(4) Boulon M8 x 16 mm - s
(4) Boulon M4 x 30 mm - t (4) Boulon M5 x 30 mm - u (4) Boulon M6 x 35 mm - v (4) Boulon M8 x 40 mm - w
(4) Rondelle-frein M4 - x (4) Rondelle-frein M5 - y (4) Rondelle-frein M6 - z (4) Rondelle-frein M8 - aa
(4) Entretoise M4/M5 - bb
(4) Entretoise M6/M8 - cc
(8) Rondelle M4/M5 - dd (4) Rondelle M6/M8 - ee
VMAA18ins_010606_ML.indd 28
1/13/06 3:05:12 PM
FRANÇAIS
Étape 1 : Montage des supports du moniteur sur un téléviseur à panneau arrière plat
Déterminez d’abord le diamètre du boulon (p, q, r, s) adapté à votre téléviseur en les vissant à la main dans l’insert fileté du panneau arrière du
téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement ! Une fois le bon diamètre déterminé, reportez-vous au schéma
approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (x, y, z, aa), dans une rondelle (dd, ee) et dans le support du
moniteur (e) et faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu’ils sont
au même niveau l’un de l’autre. Répétez la procédure pour que chacun des supports du moniteur soit bien fixé au téléviseur par 2 boulons.
Remarque : Pour les téléviseurs à panneau arrière courbé ou ayant une obstruction à l’arrière, reportez-vous à
l’étape 2. Après avoir terminé cette étape, allez à l’étape 3.
Boulon de diamètre M4
Boulon de diamètre M6
e
e
p
r
x
z
dd
ee
Schéma 1
Boulon de diamètre M5
Boulon de diamètre M8
e
e
q
s
y
aa
dd
ee
VMAA18ins_010606_ML.indd 29
1/13/06 3:05:13 PM
FRANÇAIS
Étape 2 : Montage des supports du moniteur sur un téléviseur à panneau arrière courbé ou à tout autre panneau
ayant des obstructions.
Déterminez d’abord le diamètre du boulon (t, u, v, w) adapté à votre téléviseur en les vissant à la main dans l’insert fileté du panneau arrière
du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement ! Une fois le bon diamètre déterminé, reportez-vous au
schéma approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (x, y, z, aa), dans une rondelle (dd, ee), dans le
support du moniteur (e), dans une deuxième rondelle (dd - de diamètre M4/M5 seulement), dans une entretoise (bb, cc), pour faire finalement
passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu’ils sont au même niveau l’un de
l’autre. Répétez la procédure pour que chacun des supports du moniteur soit bien fixé au téléviseur par 2 boulons.
Boulon de diamètre M4
Boulon de diamètre M6
t
v
x
z
dd
ee
e
e
dd
bb
cc
Schéma 2
Boulon de diamètre M5
Boulon de diamètre M8
u
w
y
aa
dd
ee
e
e
dd
bb
cc
VMAA18ins_010606_ML.indd 30
1/13/06 3:05:13 PM
FRANÇAIS
Étape 4a : Fixation du bras sur le téléviseur (première partie)
Avertissement : Pour obtenir une installation sécuritaire, les tubes de 1 pouce de diamètre (d) doivent dépasser des
bords externes des deux supports du moniteur (e) et les vis Allen doivent être bien serrées dans les 6 étaux(f) !
Orientez d’abord l’étau (f) de manière à laisser passer le tube de 1 pouce de diamètre (d) par le trou rond de 2,5 cm dans le support du moniteur
(e) puis entre les deux mâchoires de l’étau. Insérez un tube de 1 pouce de diamètre dans le trou supérieur du premier support de moniteur.
Répétez cette opération pour le trou inférieur du même support du moniteur. Reportez-vous au schéma 4a si vous avez besoin d’aide.
Schéma 4a
f
d
e
Étape 3 : Ajout de l’étau sur les supports du moniteur :
Remarque : Ne serrez pas trop l’écrou 1/4-20 (m). L’étau (f) doit pouvoir tourner librement autour du boulon
mécanique (l).
Placez l’étau (f) entre les deux côtés du support du moniteur (e) de sorte que les deux mâchoires pointent vers les trous de 2,5 cm et que la vis
Allen pointe dans le sens opposé au téléviseur. Enfilez un boulon mécanique (l) de 2 pouces dans le trou carré sur le côté du support de moniteur,
passez-le ensuite par le trou dans l’étau, puis ressortez le boulon par le trou carré de l’autre côté du support du moniteur. Enfin, serrez un écrou
1/4-20 de pouces (m) à l’extrémité du boulon mécanique de 2 pouces. Répétez cette opération sur la partie inférieure du support du moniteur.
Finalement, répétez cette procédure sur le deuxième support du moniteur. Reportez-vous au schéma 3 si vous avez besoin d’aide.
Vue détaillée
Schéma 3
Mâchoires
f
l
m
e
VMAA18ins_010606_ML.indd 31
1/13/06 3:05:14 PM
FRANÇAIS
Étape 4b : Fixation du bras sur le téléviseur (partie II)
Placez le bras (b) de sorte que la patte en forme de crochet illustrée sur la vue détaillée du schéma 4b se trouve en haut. Alignez les
deux trous de 2,5 cm de diamètre dans le support du moniteur (e) à l’autre extrémité du bras avec les tubes de 1 pouce de diamètre (d).
Continuez de pousser les tubes de 1 pouce de diamètre à travers le support sur le bras, puis à travers l’autre support du moniteur. Assurez-
vous de nouveau que les étaux (f) sur les deux bras et le deuxième support de moniteur sont orientés de sorte que les tubes de 1 pouce
de diamètre puissent passer entre les mâchoires. Une fois les tubes de 1 pouce de diamètre en place, resserrez tous les boulons Allen sur
les 4 étaux dans les deux supports du moniteur avec la clé Allen (k) pour fixer le téléviseur sur le montant. Passez ensuite le bras dans la
position souhaitée entre les deux supports du moniteur et serrez les deux dernières vis Allen dans les étaux à l’intérieur du bras.
Vue détaillée
Schéma 4b
patte
f
b
e
d
Remarque :
Sanus recommande de centrer le bras entre les supports du moniteur.
Étape 5 : Fixation de la plaque murale :
sur ossature de bois seulement.
Avertissement : NE SERREZ PAS EXCESSIVEMENT LES TIRE-FONDS ! Serrez seulement les tire-fonds (i) jusqu’à
ce que la rondelle (j) soit tirée fermement contre la plaque murale (a).
La plaque murale (a)
doit être montée sur deux montants de cloison en bois distants d’au moins 30,5 cm.
Servez-vous
d’un détecteur de montants de haute qualité pour repérer deux montants adjacents. Il est conseillé de vérifier l’emplacement des montants
à l’aide d’un poinçon ou d’un clou mince. Percez au préalable un trou de 6,4 cm de profondeur à la hauteur souhaitée sur chaque montant
à l’aide d’une mèche de 3/16 pouce. Assurez-vous que ces trous sont bien centrés sur les montants et au même niveau l’un de l’autre.
Servez-vous de la plaque murale comme modèle pour marquer l’emplacement du second trou sur chaque montant. Percez des trous de
6,4 cm de profondeur à l’aide d’une mèche de 3/16 pouce sur chacune des marques d’emplacement. Fixez la plaque murale sur le mur
à l’aide des quatre tire-fonds (i) et des quatre rondelles pour tire-fond (j). Assurez-vous que la plaque murale est orientée de sorte que la
surface plane au centre de la plaque soit contre le mur tel qu’indiqué sur le schéma 5.
Schéma 5
vue en transparence de la cloison sèche pour
indiquer l’emplacement des montants
montant
j
i
a
VMAA18ins_010606_ML.indd 32
1/13/06 3:05:14 PM
FRANÇAIS
Étape 6 : Suspension de l’assemblage sur la plaque murale
Avertissement : Cette étape nécessite l’intervention de deux personnes pour soulever l’assemblage et le déposer
sur la plaque murale ! Sanus n’assume aucune responsabilité quant aux blessures ou aux dommages.
Orientez le bras (b) de sorte qu’il puisse se déployer en s’éloignant directement du téléviseur et que la plaque de transfert soit parallèle
au téléviseur.
Parfois, l’intervention de 2 personnes est nécessaire pour soulever certains téléviseurs !
Soulevez
l’assemblage et accrochez la plaque de transfert sur la patte en haut de la plaque murale (a) tel qu’indiqué sur le schéma 6a. Ajustez la
plaque de transfert horizontalement d’un côté à l’autre sur la plaque murale jusqu’à ce qu’elle se trouve à l’emplacement souhaité. Faire
passer chacun des boulons de sécurité (n) dans l’un des deux trous situés sur la partie inférieure du support de transfert et serrez-les pour
qu’ils se trouvent derrière la patte sur la partie inférieure de la plaque murale tel qu’indiqué sur le schéma 6b.
Schéma 6a
Schéma 6b
Vue détaillée
mur
b
patte
inférieure
a
n
plaque de transfert
Étape 7 : Mise à niveau du moniteur et réglage de la tension
AVERTISSEMENT : NE RETIREZ PAS les écrous de tension étiquetés dans le schéma 7 !
Une fois le téléviseur installé sur la plaque murale (a) et les boulons de sécurité (n) bien serrés, vous pouvez régler le niveau. Desserrez
légèrement les deux vis Allen situées à l’arrière du bras (b). Après avoir desserré ces deux vis, vous pouvez régler l’élévation du téléviseur
de ±6º jusqu’à ce que l’appareil soit au niveau. Une fois le téléviseur mis à niveau, resserrez les deux vis Allen. Vous pouvez régler
l’inclinaison de l’appareil en ajustant la tension des boutons et en inclinant le téléviseur. Vous pouvez serrer ou desserrer légèrement les
écrous de tension illustrés sur le schéma 7 pour régler la tension du bras. Si vous voulez régler l’écrou de tension le plus rapproché du
téléviseur, vous devez enlever le support de sécurité, rajuster la tension et réinstaller le support de sécurité, tel qu’indiqué dans la vue de
l’installation du support de sécurité sur le schéma 7.
Schéma 7
Installation du support de sécurité
écrou
support
de tension
de sécurité
boutons
vis
allen
écrou
écrou
support
de
de tension
de sécurité
tension
VMAA18ins_010606_ML.indd 33
1/13/06 3:05:15 PM
FRANÇAIS
Étape 8 : Ajout d’une butée
Avertissement : Faites attention aux points de pincement. Ne mettez pas les mains ou les doigts entre les pièces
mobiles !
Déterminez la direction dans laquelle le bras doit se plier. Si vous souhaitez que le bras se plie vers la droite, placez la butée (c) sur le côté
droit du bras (b). Si vous souhaitez que le bras se plie vers la gauche, placez la butée sur le côté gauche du bras. Placez la butée de sorte
que le côté plat se trouve face au galet tel qu’indiqué sur la vue détaillée du schéma 8. Pour fixer la butée, insérez le boulon de la butée
(o) à travers la butée et dans les trous du galet. Resserrez bien ensuite les boulons de la butée avec une clé Allen (k) jusqu’au blocage.
Vue détaillée
Schéma 8
galet
c
o
Étape 9 : Manipulation des fils et des câbles
Avertissement : Ne faites pas passer les câbles par un point de pincement !
Avant de procéder à la manipulation des câbles, éloignez le téléviseur aussi loin que possible du mur. Évitez de serrer les câbles pour ne pas
ajouter de tension aux connecteurs pendant les déplacements. Il existe plusieurs endroits où fixer les attaches qui permettent de maintenir
les câbles en place. Fixez les attaches de serre-câble (g) dans les trous dans les parties supérieure et inférieure du bras (b), sur les côtés de la
butée (c) et sur les parties supérieure et inférieure du palier, avec la vis de l’attache de serre-câble (h), tel qu’illustré sur la vue détaillée du
schéma 9. Ajoutez ensuite les serre-câbles (h) aux attaches de serre-câble ou aux trous sur les côtés des supports du moniteur (e).
Vue détaillée
Schéma 9
g
b
c
g
Sanus Systems
2221 Hwy 36 West. St. Paul, MN 55113 USA 11.15.05
Service à la clientèle : 800.359.5520. Pour les produits Sanus complémentaires, visitez le site www.sanus.com
VMAA18ins_010606_ML.indd 34
