Sanus Systems 金牌家具（型号 PFFP）装配说明

感谢您选用 Sanus Systems 金牌家具。PFFP 设计用于支撑 76.2-127 cm (30-50 英寸的)平板电视机，承重可达

59 公 (130 磅)。如果您对此款产品或 Sanus Systems 公司的其它产品有任何疑问,请致电 800.359.5520(美国)或 31

(0) 20 5708938(欧洲)与我们联系。您也可以访问我们的网站 www.sanus.com。请仔细检查以确保零件无缺少或缺

陷。切勿使用有缺陷的零件。通过授权经销商所购产品的替换零件将直接送货上门。将产品退回购买零售店前请

先致电 Sanus Systems。

必需的工具：扳手或套筒组、菲利普 螺丝刀

提供的零件：

(1) 基座 - a

(2) M12 垫圈 - n

(4) M6 x 35 - aa

(1) 玻璃搁板 - b

(2) M8 x 35 螺钉 - o

(4) M8 x 16 - bb

(1) 墙上托架 - c

(2) M6 x 20 螺钉 - p

(4) M8 x 40 - cc

(1) 立柱 - d

(4) M8 内六角扳手 - q

(8) M4/M5 垫圈 - dd

(1) 搁板金属片 - e

(4) 弹簧垫圈 - r

(4) M4 锁紧垫圈 - ee

(1) 壁面金属片 - f

(6) M8 垫圈 - s

(4) M5 锁紧垫圈 - ff

(1) 搁板托架 - g

(2) 1/4-20 艾伦螺钉 - t

(4) M6 锁紧垫圈 - gg

(1) 玻璃搁板垫片 - h

(2) 塑料垫圈 - u

(4) M8 锁紧垫圈 - hh

(2) 墙上托架间隔块 - i

(4) M4 x 12 - v

(4) M4/M5 间隔块 - ii

(1) 顶盖 - j

(4) M4 x 30 - w

(4) M6/M8 间隔块 - jj

(1) 左侧显示器架 - k

(4) M5 x 12 - x

(2) 安全螺钉 - kk

(1) 右侧显示器架 - l

(4) M5 x 30 - y

(3) 内六角扳手 - ll

(2) M12 x 40 螺钉 - m

(4) M6 x 12 - z

a

中文

b c d

e f g h i j k l

m n o p

q r s t u

v w x y z aa

bb cc dd ee ff gg hh

中文

ii jj kk ll

步骤 1：

将立柱 (d) 安装到基座 (a) 上，将每个 M12 x 40 螺钉 (m) 穿入 M12 垫圈 (n)，将每个 M8 x 35 螺钉穿入 M8 垫圈

(s)。然后将每个螺钉穿过基座向上旋入立柱（如图 1a 所示）。M12 x 40 螺钉旋入立柱的前面两个孔中，而 M8

x 35 螺钉旋入立柱背面的两个孔中。用扳手将 M12 x 40 螺钉旋紧，用 菲利普 螺丝刀将 M8 x 35 螺钉旋紧。然

后将两枚 M6 x 20 螺钉 (p) 插入立柱背面的孔中（如图 1b 所示）。用 菲利普 螺丝刀旋紧 M6 x 20 螺钉。

详细视图 A 详细视图 B

p

步骤 1 需要的五金件

(2) M12 x 40

(2) M8 x 35

d d

n

(2) M6 x 20

s

m a a

(2) M12 垫圈

o

图 1a 图 1b

(2) M8 垫圈

步骤 2：

将 M8 艾伦螺钉 (q) 穿过弹簧垫圈 (r)、M8 垫圈 (s)、搁板托架 (g)，然后旋入搁板金属片 (e)。有关这些零件的正

确装配请参见图 2。使用内六角扳手 (ll) 将 M8 艾伦螺钉松松地旋入搁板金属片。在搁板托架和搁板金属片间留

出约 0.3 厘米(1/8 英寸 )的空隙，供步骤 4 使用。

图 2

e

s

r g

q

中文

步骤 2 需要的五金件

(2) M8 艾伦螺钉

(2) 弹簧垫圈

(2) M8 垫圈

步骤 3：

如图 3 所示，将 M8 艾伦螺钉 (q) 穿过弹簧垫圈 (r)、M8 垫圈 (s) 和墙上托架 (c) 中央的孔，并旋入壁面金

属片 (f)。使用内六角扳手 (ll) 将 M8 艾伦螺钉松松地旋入壁面金属片。在墙上托架和壁面金属片间留出约

0.3 厘米(1/8 英寸 ) 的间隙，供步骤 5 使用。

图 3

c

f

步骤 3 需要的五金件

(2) M8 艾伦螺钉

q

r

(2) 弹簧垫圈

s

(2) M8 垫圈

步骤 4：

将搁板托架装配体顺着立柱 (d) 从顶部往下滑动到所需位置。确保搁板金属片 (e) 装入立柱内的槽中。参考图 4 的

顶视图可获得帮助。搁板托架装配体装到适当位置后，用内六角扳手 (ll) 将 M8 艾伦螺钉旋紧，使搁板托架装配

体牢固安装在该位置。

注意：确保旋紧 M8 艾伦螺钉！

图 4 顶视图

搁板托架

装配体

d d

中文

e

g

步骤 5：

如图 5 的详细视图所示，将塑料突片装入墙上托架 (c) 正确的椭圆形孔中，使得墙上托架间隔块 (i) 安装到墙上托

架上。将墙上托架装配体向下滑动到立柱 (d) 的某个位置时，务必适当控制墙上托架间隔块。请确保壁面金属片

(f)装入图 5 的顶视图所示立柱内的槽中。

墙上托架装配体装到适当位置后，用内六角扳手 (ll) 将 M8 艾伦螺钉旋紧，使墙上托架装配体牢固安装到立柱上。

注意：确保旋紧 M8 艾伦螺钉！

图 5

详细视图 顶视图

i f

d

d

a i

c c

步骤 6：

将玻璃搁板垫片 (h) 插到玻璃搁板 (b) 上。确保玻璃搁板垫片上的孔和玻璃搁板上的孔对准。然后，将玻璃搁板和玻

璃搁板垫片滑入搁板托架 (g)。将每个 1/4-20 艾伦螺钉 (t) 向下穿过塑料垫圈 (u)、玻璃搁板、玻璃搁板垫片，旋到搁

板托架中。旋紧 1/4-20 艾伦螺钉使得玻璃搁板牢固地安装在搁板托架上。参考图 6a 和详细视图 A 可获得帮助。然

后，将顶盖底部的两个塑料暗榫与立柱顶部的对应框架成一直线对齐，将顶盖 (j) 安装到立柱 (d) 顶上（如图 6b 的详

细视图 B 所示）。在顶盖上用力向下压确保其入位。

详细视图 A 详细视图 B

t j

u

图 6a 图 6b

g d

h

b

中文

步骤 3 需要的五金件

(2) 1/4-20 艾伦螺钉

(2) 塑料垫圈

注意：玻璃搁板可承重 22.7 公斤(50 磅)。

步骤 7：始终确保电视机已与电源断开，然后再将螺钉旋入电视机的背面板！

先用手将螺钉小心地旋入，然后再将其旋紧。如果感觉到阻力，立即取出螺钉！如果无法找到适合您的电视机的

五金部件，请到当地的五金店购买或者致电 Sanus Systems。先找到平板电视机背后的螺孔，然后从提供的螺

钉 (v, w, x, y, z, aa, bb, cc) 中选择适合该螺孔直径的螺钉。要测试每个螺钉的直径，可用手将螺钉小心地旋入电视

机直到找到合适的直径为止。接下来确定所需螺钉的合适长度。如果您的电视机背面是平的，可使用一种较短的

螺钉，不需要使用间隔块。有些平板电视机的背面成曲线，或者有凹进去的螺纹嵌圈。这需要使用某种较长的螺

钉，并在电视机和显示器架 (k, l) 间使用间隔块 (ii, jj)。选择合适的螺钉后，可参照以下各图，确定将显示器架安

装到电视机上所需的其它五金件。每枚螺钉都需要锁紧垫圈 (ee, ff, gg, hh)。要将显示器架安装到电视机上，每种

零件各需四枚，如下所示。如果电视机背面是平的，请参阅步骤 8 中的安装说明。如果电视机背面成曲线，请参

阅步骤 9。如果电视机背面有凹进去的螺纹嵌圈，请参阅步骤 10。五金件图：

M4 x 12

M4 x 30

M5 x 12

M5 x 30

M6 x 12

M6 x 35

M8 x 16

M8 x 40

v w x y z aa bb cc

ee ee ff ff gg gg hh hh

dd dd dd dd jj jj

ii ii

dd dd

步骤 8：将显示器架安装到背面平直的电视机上

对于背面平直的电视机，如果需要用 M4 或 M5 直径的螺钉，就将 M4 x 12 (v) 或 M5 x 12 (x) 螺钉穿过合适的锁

紧垫圈 (ee, ff)、M4/M5 垫圈 (dd),显示器架 (k, l)，最后旋入到电视机中。参考图 8 的详细视图 A 可获得帮助。如

果电视机需要用 M6 或 M8 直径的螺钉，将 M6 x 12 (z) 或 M8 x 16 (bb) 螺钉穿过合适的锁紧垫圈 (gg, hh)、显示器

架旋入到电视机中。参考图 8 的详细视图 B 可获得帮助。显示器架必须垂直安装，并尽可能离电视机的中心近一

些。显示器架正确连到电视机上后，将旋钮轻轻旋紧。

图 8 详细视图 A v, x

电视机 dd ee, ff

k, l

旋钮

详细视图 B z, bb

gg, hh

电视机

k, l

中文

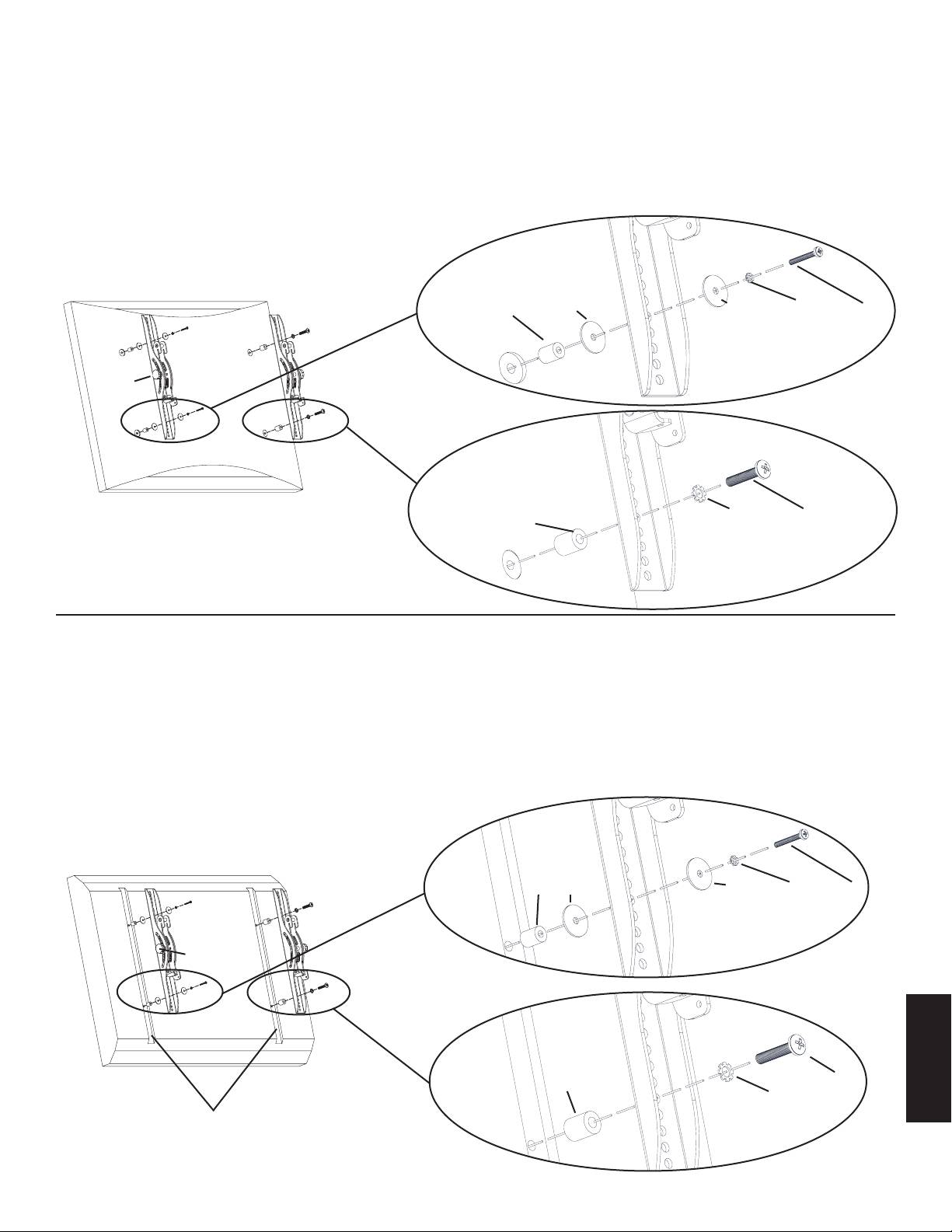

步骤 9：将显示器架安装到曲背面电视机上

如果您的电视机背面是弯的，并且需要用 M4 或 M5 直径的螺钉，将 M4 x 30 (w) 或 M5 x 30 (y) 螺钉穿过合适的锁

紧垫圈 (ee, ff)、M4/M5 垫圈 (dd)、显示器架 (k, l)、M4/M5 垫圈、M4/M5 间隔块 (ii) 后旋入电视机中（如图 9 的

详细视图 A 所示）。如果您确定您的电视机需要用 M6 或 M8 直径的螺钉，则将 M6 x 35 (aa) 或 M8 x 40 (cc) 螺钉

穿过合适的锁紧垫圈 (gg, hh)、显示器架、M6/M8 间隔块 (jj) 后旋入电视机中（如图 9 的详细视图 B 所示）。显

示器架必须垂直安装，并尽可能离电视机的中心近一些。显示器架正确连到电视机上后，将旋钮轻轻旋紧。

详细视图 A

图 9

ii dd dd ee, ff w, y

电视机

旋钮

详细视图 B

jj gg, hh aa,cc

步骤 10：

如果您的电视机的螺孔是凹进去的，并且需要用 M4 或 M5 直径的螺钉，将 M4 x 30 (w) 或 M5 x 30 (y) 螺钉穿过

合适的锁紧垫圈 (ee, ff)、M4/M5 垫圈 (dd)、显示器架 (k, l)、M4/M5 垫圈、M4/M5 间隔块 (ii) 后旋入电视机中（

如图 10 的详细视图 A 所示）。如果您确定您的电视机需要用 M6 或 M8 直径的螺钉，则将 M6 x 35 (aa) 或 M8 x

40 (cc) 螺钉穿过合适的锁紧垫圈 (gg, hh)、显示器架、M6/M8 间隔块 (jj) 后旋入电视机中（如图 10 的详细视图 B

所示）。显示器架必须垂直安装，并尽可能离电视机的中心近一些。显示器架正确连到电视机上后，将旋钮轻轻

旋紧。

详细视图 A

电视机

图 10

ii dd dd ee, ff w, y

旋钮

详细视图 B

中文

电视机

jj aa, cc

gg, hh

凹进去的区域

步骤 11：抬电视机必需两个人！

要将电视机挂到墙上托架 (c) 上，请先将显示器架 (k, l) 钩到墙上托架的顶部，然后使显示器架的底部

旋入到墙上托架的底部下（如图 11 的详细视图所示）。

图 11 详细视图

k,l

d

电视机

i

c

步骤 12：

将安全螺钉 (kk) 插入显示器架 (k, l) 底部的螺孔中，用内六角扳手 (ll) 旋紧，将其置于墙上托架(c)的底部突片之后

（如图 12 的详细视图所示）。最后松开显示器架上的旋钮，现在您可以自由调整您的新平板电视机了。

图 12 详细视图

旋钮

墙上托架上的

底部托片

kk

k,l

步骤 12 需要的五金件

中文

(2) 安全螺钉
