Настройка подключения с помощью функции WPS

(режим нажатия кнопки)

189L-03F

Если беспроводной маршрутизатор поддерживает режим нажатия кнопки WPS, вы можете легко настроить

подключение с помощью кнопки WPS.

Способ использования беспроводного маршрутизатора варьируется для различных устройств.

Справочные сведения см. в руководствах по эксплуатации соответствующих сетевых устройств.

1

Нажмите клавишу

.

2

Используйте

/

 для выбора <Настройки сети> и нажмите

.

●

При отображении экрана с запросом ввода PIN-кода введите PIN-код с помощью цифровых клавиш, а

затем нажмите

.

Настройка PIN-кода администратора системы(P. 235)

3

Выберите <Настройки беспроводной сети> и нажмите

.

●

При отображении сообщения <Включить беспр. сеть?> выберите <Да> и нажмите

.

●

При отображении сообщения <Прямое соединение будет отключено. Продолжить?> выберите <Да> и

нажмите

.

4

Прочитайте отображаемое сообщение и нажмите

.

5

Выберите <Режим нажатия кнопки WPS> и нажмите

.

6

Выберите <Да> и нажмите

.

Сеть (MF244dw/MF232w)

175

7

Нажмите и удерживайте кнопку WPS на беспроводном маршрутизаторе.

Кнопку необходимо нажать не позднее чем через 2 минуты после нажатия

 в шаге 6.

●

В зависимости от сетевого устройства можно нажать и удерживать кнопку в течение 2 секунд или

дольше. Справочные сведения см. в руководствах по эксплуатации для соответствующих сетевых

устройств.

В случае отображения сообщения об ошибке в процессе настройки

Нажмите

 и вернитесь к шагу 5.

8

Убедитесь в том, что на панели управления мигает индикатор Wi-Fi.

●

При обнаружении беспроводного маршрутизатора начинает мигать индикатор Wi-Fi.

●

По завершении установки отображается следующий экран, и примерно через 2 секунды загорается

индикатор Wi-Fi.

●

Подождите примерно 2 минуты, пока не будет завершена настройка параметров IP-адреса аппарата.

Уровень сигнала

Если для подключения доступно более одного беспроводного маршрутизатора, аппарат подключается

к устройству с самым интенсивным сигналом. Интенсивность сигнала измеряется при помощи RSSI

(индикации уровня принимаемого сигнала).

Снижение энергопотребления

Можно настроить аппарат для перехода в <Режим экономии энергии> в зависимости от сигналов,

излучаемых беспроводным маршрутизатором.

Режим экономии энергии (P. 295)

Если IP-адрес аппарата изменился

В среде DHCP IP-адрес аппарата может изменяться автоматически. В этом случае подключение

сохраняется до тех пор, пока компьютер и аппарат находятся в пределах одной подсети.

Сеть (MF244dw/MF232w)

176

ССЫЛКИ

Подключение к беспроводной локальной сети(P. 173)

Сеть (MF244dw/MF232w)

177

Настройка подключения с помощью функции WPS

(режим PIN-кода)

189L-03H

Если беспроводной маршрутизатор поддерживает режим PIN-кода WPS, необходимо создать PIN-код на

аппарата и зарегистрировать его на сетевом устройстве.

Способ использования беспроводного маршрутизатора варьируется для различных устройств.

Справочные сведения см. в руководствах по эксплуатации

С компьютера

1

Перейдите в интерфейс беспроводного маршрутизатора с компьютера и

откройте экран, на котором необходимо ввести PIN-код WPS.

●

Дополнительные сведения см. в руководстве по эксплуатации для соответствующего сетевого

устройства.

С панели управления

2

Нажмите клавишу

.

3

Используйте

/

 для выбора <Настройки сети> и нажмите

.

●

При отображении экрана с запросом ввода PIN-кода введите PIN-код с помощью цифровых клавиш, а

затем нажмите

.

Настройка PIN-кода администратора системы(P. 235)

4

Выберите <Настройки беспроводной сети> и нажмите

.

●

При отображении сообщения <Включить беспр. сеть?> выберите <Да> и нажмите

.

●

При отображении сообщения <Прямое соединение будет отключено. Продолжить?> выберите <Да> и

нажмите

.

5

Прочитайте отображаемое сообщение и нажмите

.

6

Выберите <Режим PIN-кода WPS> и нажмите

.

Сеть (MF244dw/MF232w)

178

7

Выберите <Да> и нажмите

.

●

Будет создан PIN-код.

С компьютера

8

Зарегистрируйте созданный PIN-код на беспроводном маршрутизаторе.

●

Зарегистрируйте PIN-код на экране установки в шаге 1.

●

Необходимо зарегистрировать PIN-код в течение 10 минут после нажатия

 в шаге 7.

Если во время настройки отображается сообщение об ошибке

Нажмите

 и вернитесь к шагу 6.

С панели управления

9

Убедитесь в том, что на панели управления мигает индикатор Wi-Fi.

●

При обнаружении беспроводного маршрутизатора начинает мигать индикатор Wi-Fi.

●

По завершении установки отображается следующий экран, и примерно через 2 секунды загорается

индикатор Wi-Fi.

●

Подождите примерно 2 минуты, пока не будет завершена настройка параметров IP-адреса аппарата.

Сеть (MF244dw/MF232w)

179

Уровень сигнала

Если для подключения доступно более одного беспроводного маршрутизатора, аппарат подключается

к устройству с самым высоким уровнем сигнала. Интенсивность сигнала измеряется при помощи RSSI

(индикации уровня принимаемого сигнала).

Снижение энергопотребления

Можно настроить аппарат для перехода в <Режим экономии энергии> в зависимости от сигналов,

излучаемых беспроводным маршрутизатором.

Режим экономии энергии (P. 295)

Если IP-адрес аппарата изменился

В среде DHCP IP-адрес аппарата может изменяться автоматически. В этом случае подключение

сохраняется до тех пор, пока компьютер и аппарат находятся в пределах одной подсети.

ССЫЛКИ

Подключение к беспроводной локальной сети(P. 173)

Сеть (MF244dw/MF232w)

180

Настройка подключения путем выбора

беспроводного маршрутизатора

189L-03J

Можно выполнить поиск беспроводных маршрутизаторов (или точек доступа), доступных для подключения, и

выбрать один из них в списке аппарата. В поле «Ключ сети» введите WEP- или TKIP-ключ. Перед выбором

беспроводного маршрутизатора необходимо проверить и записать необходимые для установки данные,

включая SSID и ключ сети (

Проверка SSID и ключа сети(P. 188)

).

Настройки защиты

Если беспроводное подключение настраивается путем выбора беспроводного маршрутизатора, для

метода проверки подлинности WEP устанавливается значение <Открытая система> или метод

шифрования WPA/WPA2 устанавливается на <Авто> (AES-CCMP или TKIP). Если для проверки подлинности

WEP нужно выбрать <Общий ключ> или <AES-CCMP> для шифрования WPA/WPA2, необходимо

установить соединение методом ручного ввода (

Настройка подключения путем детального

задания параметров(P. 184)

).

1

Нажмите клавишу

.

2

Используйте

/

 для выбора <Настройки сети> и нажмите

.

●

При отображении экрана с запросом ввода PIN-кода введите PIN-код с помощью цифровых клавиш, а

затем нажмите

.

Настройка PIN-кода администратора системы(P. 235)

3

Выберите <Настройки беспроводной сети> и нажмите

.

●

При отображении сообщения <Включить беспр. сеть?> выберите <Да> и нажмите

.

●

При отображении сообщения <Прямое соединение будет отключено. Продолжить?> выберите <Да> и

нажмите

.

4

Прочитайте отображаемое сообщение и нажмите

.

5

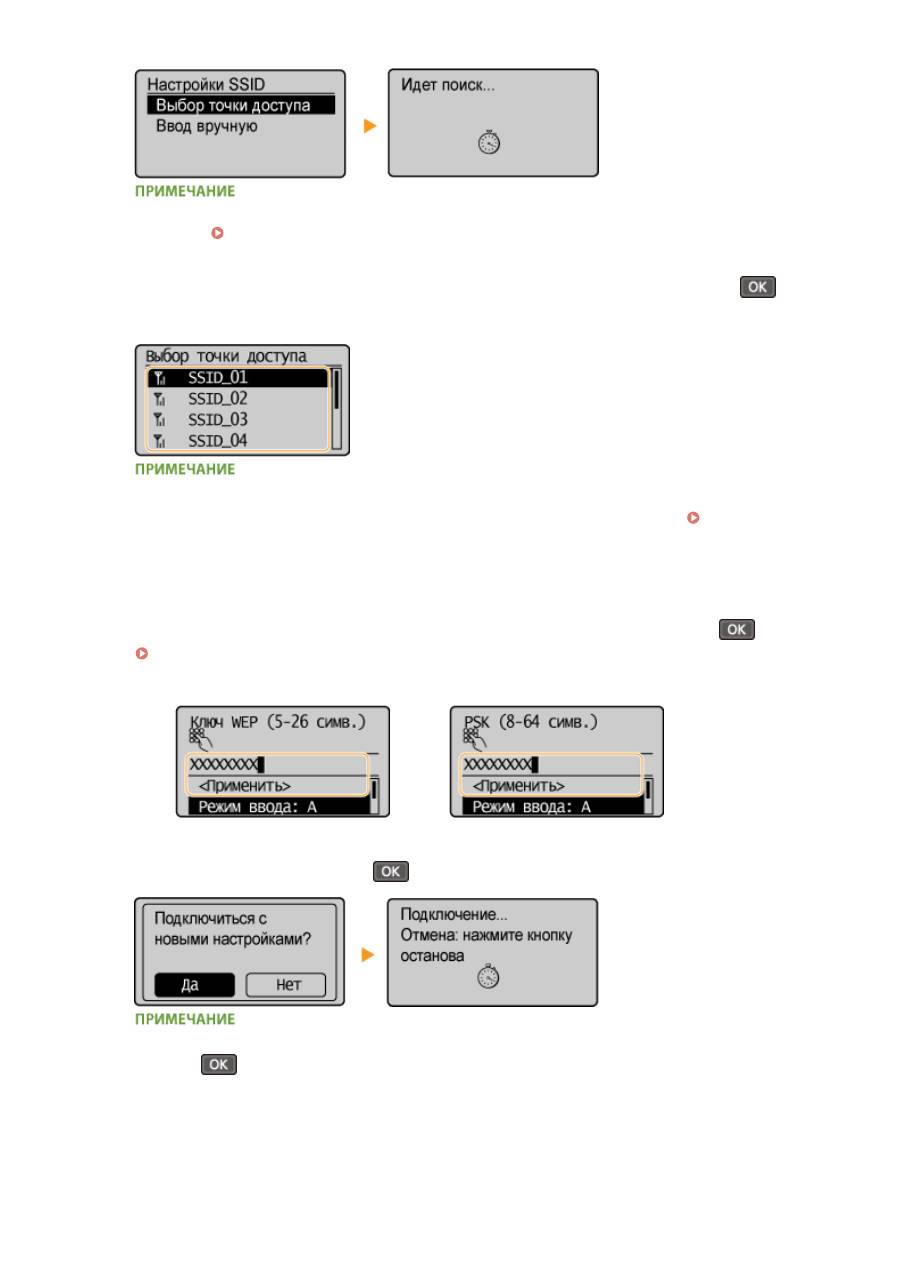

Выберите <Настройки SSID> и нажмите

.

6

Выберите <Выбор точки доступа> и нажмите

.

●

Аппарат выполнит поиск доступных беспроводных маршрутизаторов.

Сеть (MF244dw/MF232w)

181

При отображении <Не удается обнаружить точку доступа.>

См. раздел

Если появляется сообщение об ошибке(P. 357)

.

7

Выберите маршрутизатор беспроводной локальной сети и нажмите

.

●

Выберите маршрутизатор, SSID которого соответствует записанному вами SSID.

Если не найден беспроводной маршрутизатор

Проверьте, правильно ли настроен аппарат и готов ли он к подключению к сети.

Проблемы,

связанные с установкой и настройкой(P. 366)

8

Введите записанный ключ сети.

●

Введите ключ сети с помощью цифровых клавиш, выберите <Применить> и нажмите

.

Ввод текста(P. 36)

WEP

WPA-PSK или WPA2-PSK

9

Выберите <Да> и нажмите

.

Если во время настройки отображается сообщение об ошибке

Нажмите

, проверьте правильность ключа сети и вернитесь к шагу 5.

10

Убедитесь в том, что на панели управления мигает индикатор Wi-Fi.

●

При обнаружении беспроводного маршрутизатора начинает мигать индикатор Wi-Fi.

Сеть (MF244dw/MF232w)

182

●

По завершении установки отображается следующий экран, и примерно через 2 секунды загорается

индикатор Wi-Fi.

●

Подождите примерно 2 минуты, пока не будет завершена настройка параметров IP-адреса аппарата.

Уровень сигнала

Если для подключения доступно более одного беспроводного маршрутизатора, аппарат подключается

к устройству с самым интенсивным сигналом. Интенсивность сигнала измеряется при помощи RSSI

(индикации уровня принимаемого сигнала).

Снижение энергопотребления

Можно настроить аппарат для перехода в <Режим экономии энергии> в зависимости от сигналов,

излучаемых беспроводным маршрутизатором.

Режим экономии энергии (P. 295)

Если IP-адрес аппарата изменился

В среде DHCP IP-адрес аппарата может изменяться автоматически. В этом случае подключение

сохраняется до тех пор, пока компьютер и аппарат находятся в пределах одной подсети.

ССЫЛКИ

Подключение к беспроводной локальной сети(P. 173)

Сеть (MF244dw/MF232w)

183

Настройка подключения путем детального задания

параметров

189L-03K

Если необходимо задать детальные параметры безопасности или не удается установить беспроводное

подключение при помощи других процедур, рекомендуется вручную указать все необходимые данные для

подключения к беспроводной локальной сети. Прежде чем указать детальные параметры, необходимо

проверить и записать необходимые сведения, включая SSID, ключ сети, стандарты безопасности и протоколы

безопасности (

Проверка SSID и ключа сети(P. 188)

).

1

Нажмите клавишу

.

2

Используйте

/

 для выбора <Настройки сети> и нажмите

.

●

При отображении экрана с запросом ввода PIN-кода введите PIN-код с помощью цифровых клавиш, а

затем нажмите

.

Настройка PIN-кода администратора системы(P. 235)

3

Выберите <Настройки беспроводной сети> и нажмите

.

●

При отображении сообщения <Включить беспр. сеть?> выберите <Да> и нажмите

.

●

При отображении сообщения <Прямое соединение будет отключено. Продолжить?> выберите <Да> и

нажмите

.

4

Прочитайте отображаемое сообщение и нажмите

.

5

Выберите <Настройки SSID>   <Ввод вручную>.

6

Введите записанный SSID.

●

Введите SSID с помощью цифровых клавиш, выберите <Применить> и нажмите

.

Ввод

текста(P. 36)

7

Укажите настройки безопасности, используя записанные ранее данные.

●

Если нет необходимости указывать настройки безопасности, выберите <Нет> и нажмите

.

Сеть (MF244dw/MF232w)

184

Использование WEP

1

Выберите <WEP> и нажмите

.

2

Выберите метод проверки подлинности и нажмите

.

<Открытая система>

Задает тип проверки подлинности «Открытая система» (т. н. «открытая проверка подлинности»).

<Общий ключ>

В качестве пароля используется WEP-ключ.

При выборе <Открытая система>

при подключении к беспроводной локальной сети для аппарата возникнет ошибка проверки

подлинности в том случае, если на беспроводном маршрутизаторе настроен общий ключ

проверки подлинности. В этом случае аппарат автоматически изменяет настройку на <Общий

ключ> и выполняет повторную попытку подключения.

3

Выберите <Изменить ключ WEP> и нажмите

.

4

Выберите WEP-ключ (1–4), который нужно редактировать, и нажмите

.

●

Можно зарегистрировать до четырех различных WEP-ключей.

5

Введите записанный ключ сети.

●

Введите ключ сети с помощью цифровых клавиш, выберите <Применить> и нажмите

.

Ввод текста(P. 36)

Сеть (MF244dw/MF232w)

185

6

Выберите <Выбор ключа WEP> и нажмите

.

7

Выберите отредактированный WEP-ключ и нажмите

.

Пользование WPA-PSK или WPA2-PSK

1

Выберите <WPA/WPA2-PSK> и нажмите

.

2

Выберите метод шифрования и нажмите

.

<Авто>

Настраивает аппарат для автоматического выбора AES-CCMP или TKIP в соответствии с

настройкой беспроводного маршрутизатора.

<AES-CCMP>

Устанавливает в качестве метода шифрования AES-CCMP.

3

Введите записанный ключ сети.

●

Введите ключ сети с помощью цифровых клавиш, выберите <Применить> и нажмите

.

Ввод текста(P. 36)

8

Выберите <Да> и нажмите

.

Если во время установки отображается сообщение об ошибке

Нажмите

, проверьте правильность заданных настроек и вернитесь к шагу 5.

Сеть (MF244dw/MF232w)

186

9

Убедитесь в том, что на панели управления мигает индикатор Wi-Fi.

●

При обнаружении беспроводного маршрутизатора начинает мигать индикатор Wi-Fi.

●

По завершении установки отображается следующий экран, и примерно через 2 секунды загорается

индикатор Wi-Fi.

●

Подождите примерно 2 минуты, пока не будет завершена настройка параметров IP-адреса аппарата.

Уровень сигнала

Если для подключения доступно более одного беспроводного маршрутизатора, аппарат подключается

к устройству с самым высоким уровнем сигнала. Интенсивность сигнала измеряется при помощи RSSI

(индикации уровня принимаемого сигнала).

Снижение энергопотребления

Можно настроить аппарат для перехода в <Режим экономии энергии> в зависимости от сигналов,

излучаемых беспроводным маршрутизатором.

Режим экономии энергии (P. 295)

Если IP-адрес аппарата изменился

В среде DHCP IP-адрес аппарата может изменяться автоматически. В этом случае подключение

сохраняется до тех пор, пока компьютер и аппарат находятся в пределах одной подсети.

ССЫЛКИ

Подключение к беспроводной локальной сети(P. 173)

Сеть (MF244dw/MF232w)

187

Проверка SSID и ключа сети

189L-03L

При настройке беспроводного подключения вручную необходимо указать SSID и ключ сети для беспроводного

маршрутизатора. На этих сетевых устройствах можно указать SSID и ключ сети. Проверьте устройства и

запишите все необходимые сведения, перед тем как приступить к настройке подключения. Дополнительные

сведения о сетевых устройствах см. в соответствующих руководствах по эксплуатации или обратитесь к

производителю устройства.

SSID

Имя, указанное для идентификации отдельной беспроводной локальной сети. Другие

термины, идентичные по значение термину SSID: «имя точки доступа» и «имя сети».

Ключ сети

Ключ или пароль, используемые для шифрования данных или проверки подлинности

сети. Другие термины, идентичные по значению термину «ключ сети»: «ключ

шифрования», «WEP-ключ», «Парольная фраза WPA/WPA2» и «предварительный ключ

(PSK)».

Протоколы

безопасности

беспроводной сети

(проверка

подлинности/

шифрование)

При настройке беспроводного подключения вручную необходимо настроить

параметры безопасности. Проверьте следующие данные.

●

Типы систем безопасности (WEP/WPA-PSK/WPA2-PSK)

●

Метод проверки подлинности (Открытая система/Общий ключ)

●

Метод шифрования (TKIP/AES-CCMP)

◼

Проверка SSID и ключа сети с помощью компьютера

Возможно, SSID или ключ сети изменен. Если SSID или ключ сети неизвестны, можно проверить их с помощью

компонента «Canon MF/LBP Wireless Setup Assistant» (Помощник беспроводной установки Canon MF/LBP),

имеющегося на предоставленном диске DVD-ROM. «Canon MF/LBP Wireless Setup Assistant» (Помощник

беспроводной установки Canon MF/LBP) можно использовать на компьютере, подключенном к беспроводной

локальной сети.

Если вы работаете на Mac

На предоставляемом DVD-ROM, входящем в комплект поставки аппарата, не содержится «Canon MF/LBP

Wireless Setup Assistant» (Помощник беспроводной установки Canon MF/LBP) для Mac OS. Он имеется на

сайте Canon: http://www.canon.com/

1

Вставьте предоставленный DVD-ROM в дисковод компьютера.

●

Выберите язык и нажмите кнопку [OK], если вам это будет предложено.

2

Щелкните [Запустить программы].

Сеть (MF244dw/MF232w)

188

●

Если  указанный  выше  экран  не  отображается

Отображение  экрана  [Установка  программ  и

руководств](P. 446)

●

При отображении диалогового окна [Автозапуск] щелкните [Run MInst.exe].

3

Щелкните [Запуск] в [Помощник беспроводной установки Canon MF/LBP].

4

Прочитайте лицензионное соглашение и нажмите [Да], чтобы принять его.

Сеть (MF244dw/MF232w)

189

5

Проверьте отобразившиеся сведения о беспроводном маршрутизаторе.

●

Запишите необходимые сведения. Если вы не знаете, какие сведения понадобятся, запишите все

отобразившиеся данные.

Если не удалось обнаружить беспроводные маршрутизаторы

Нажмите [Refresh]. Если проблему не удалось устранить, проверьте правильность настройки

параметров на компьютере и в беспроводном маршрутизаторе.

ССЫЛКИ

Подключение к беспроводной локальной сети(P. 173)

Настройка подключения путем выбора беспроводного маршрутизатора(P. 181)

Настройка подключения путем детального задания параметров(P. 184)

Сеть (MF244dw/MF232w)

190

Настройка IP-адреса

189L-03R

Для подключения аппарата к сети требуется уникальный сетевой IP-адрес. Доступно две версии IP-адресов:

IPv4 и IPv6. Значения параметров зависят от сетевой среды. Для использования адресов версии IPv6

необходимо правильно настроить параметры адреса IPv4.

Сеть (MF244dw/MF232w)

191

Настройка адреса IPv4

189L-03S

  Адрес IPv4 аппарата можно назначить автоматически с помощью протокола

динамического назначения IP-адресов, такого как DHCP, или ввести вручную.

При подключении аппарата к проводной локальной сети необходимо

убедиться в том, что штекеры кабеля локальной сети плотно вставлены в

порты (

Подключение к проводной локальной сети(P. 172)

). При

необходимости можно проверить сетевое подключение.

Настройка адреса IPv4(P. 192)

Проверка сетевого подключения(P. 194)

Настройка адреса IPv4

1

Нажмите клавишу

.

2

Используйте

/

 для выбора <Настройки сети> и нажмите

.

●

При отображении экрана с запросом ввода PIN-кода введите PIN-код с помощью цифровых клавиш, а

затем нажмите

.

Настройка PIN-кода администратора системы(P. 235)

3

Выберите <Настройки TCP/IP>   <Настройки IPv4>   <Настройки IP-адреса>.

4

Настройка параметров IP-адреса.

<Автоматическое получение>

Выберите автоматическое назначение IP-адреса с помощью протокола DHCP. При появлении

<Автоматическое получение: Вкл.> включается автоматическая адресация.

<Получить вручную>

Выберите настройку параметров IP-адреса путем ввода IP-адреса вручную. Для выбора этого

параметра для <Автоматическое получение> должно быть установлено значение <Выкл.>.

<Проверить настройки>

Выберите время просмотра текущих параметров IP-адреса.

Автоматическое назначение IP-адреса

1

Выберите <Автоматическое получение>   <Выбор протокола>.

Сеть (MF244dw/MF232w)

192

2

Выберите <DHCP>, <BOOTP> или <RARP> и нажмите

.

Если вы не хотите использовать DHCP/BOOTP/RARP для назначения IP-адреса,

выберите <Выкл.>. Если при выборе <DHCP>, <BOOTP> или <RARP> эти службы недоступны,

аппарат будет пытаться выполнить поиск этих служб, затрачивая для этого время и ресурсы связи.

3

Убедитесь, что для <Авто IP> установлено значение <Вкл.>.

●

Если выбрано значение <Выкл.>, измените его на <Вкл.>.

4

Выберите <Применить> и нажмите

.

IP-адреса, назначенные посредством DHCP/BOOTP/RARP, переопределяют адрес, полученный

посредством Auto IP.

Ввод IP-адреса вручную

1

Убедитесь, что для <Автоматическое получение> установлено значение <Выкл.>.

●

В случае отображения значения <Вкл.> выберите <Автоматическое получение> и установите

параметры <Выбор протокола> и <Авто IP> на значение <Выкл.>.

2

Выберите <Получить вручную> и нажмите

.

3

Укажите IP-адрес, маску подсети и адрес шлюза (или шлюз по умолчанию).

●

Укажите параметры в следующем порядке: <IP-адрес>   <Маска подсети>   <Адрес шлюза>.

●

Задайте параметры с помощью цифровых клавиш и нажмите

 на каждом из экранов.

Сеть (MF244dw/MF232w)

193

Проверка правильности параметров

Убедитесь в том, что на компьютере отображается экран «Удаленный ИП» (

Запуск Удаленного

ИП(P. 280)

). Если компьютер недоступен, можно проверить соединение через панель управления (

Проверка сетевого подключения(P. 194)

).

Проверка сетевого подключения

1

Нажмите клавишу

.

2

Используйте

/

 для выбора <Настройки сети> и нажмите

.

●

При отображении экрана с запросом ввода PIN-кода введите PIN-код с помощью цифровых клавиш, а

затем нажмите

.

Настройка PIN-кода администратора системы(P. 235)

3

Выберите <Настройки TCP/IP>   <Настройки IPv4>   <Команда PING>.

4

Введите IPv4-адрес другого устройства в сети и нажмите

.

●

Если подключение установлено успешно, отображается результат, показанный выше.

ССЫЛКИ

Настройка адресов IPv6(P. 195)

Просмотр параметров сети(P. 199)

Сеть (MF244dw/MF232w)

194
