Dell PowerEdge T110 II – page 2

Za

č

ínáme se systémem

19

Další užite

č

né informace

VAROVÁNÍ: Prostudujte si informace o bezpe

č

nosti a p

ř

edpisech,

které byly dodány se systémem. Informace o záruce jsou sou

č

ástí

tohoto dokumentu nebo jsou p

ř

iloženy samostatn

ě

.

•

Příručka majitele

 obsahuje informace o funkcích systému a popisuje řešení

problémů se systémem a instalaci nebo výměnu komponent. Tento dokument

je k dispozici online na adrese

support.dell.com/manuals

.

•

Média dodaná se systémem obsahují dokumentaci a nástroje pro konfiguraci a

správu systému. Mohou být dodána například média týkající se operačního

systému, softwaru pro správu systému, aktualizací systému a komponent

zakoupených se systémem.

POZNÁMKA: Vždy nejprve zkontrolujte a pro

č

t

ě

te aktualizace

uvedené na adrese support.dell.com/manuals, protože tyto

aktualizace

č

asto nahrazují informace v ostatních dokumentech.

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li

systém podle očekávání, nahlédněte do

Příručky majitele

. Společnost Dell nabízí v

souvislosti s hardwarem kompletní školení a certifikaci. Další informace naleznete na

webových stránkách

dell.com/training

. Tato služba nemusí být nabízena ve všech

regionech.

20

Za

č

ínáme se systémem

Technické specifikace

Procesor

Typ procesoru

Jeden procesor řady Intel Xeon E3-1200

nebo

Jeden procesor řady Intel Core i3-2100

nebo

Jeden procesor Intel Pentium (je-li k dispozici)

Rozši

ř

ovací sb

ě

rnice

Typ sběrnice

PCI Express 2. generace

Rozšiřovací sloty

Slot 1: PCIe x8 (směrování x8), poloviční délka

Slot 2: PCIe x16 (směrování x8), plná délka

Slot 3: PCIe x8 (směrování x4), poloviční délka

Slot 4: PCIe x1 (směrování x1), poloviční délka

Pam

ě

t’

Architektura

Pamět’ové moduly DIMM s taktovací frekvencí 1066

nebo 1333 MHz, typ DDR3, bez vyrovnávací paměti,

s ochranou ECC

Sloty pro pamět’ové moduly

Čtyři 240kolíkové

Kapacity pamět’ových modulů

1 GB, 2 GB, 4 GB nebo 8 GB

Minimum paměti RAM

1 GB

Maximum paměti RAM

32 GB

Jednotky

Pevné disky

Až čtyři 3,5palcové interní disky SAS nebo SATA

připojené kabelem

Optická jednotka

Volitelná interní jednotka SATA DVD-ROM nebo

DVD+/-RW

Volitelná externí jednotka USB DVD-ROM

POZNÁMKA:

Za

ř

ízení DVD jsou ur

č

ena pouze

pro data.

Pásková jednotka

Jedno volitelné interní páskové zálohovací zařízení

poloviční výšky

Za

č

ínáme se systémem

21

Konektory

Vzadu

Sít’ové

Jeden RJ-45 (pro integrovanou sít’ovou kartu 1 Gb/s)

Sériový

9kolíkový, DTE, kompatibilní s normou 16550

USB

Čtyři 4kolíkové, USB 2.0

Video

15kolíkový VGA

eSATA

Jeden 7kolíkový konektor

Vpředu

USB

Dva 4kolíkové, USB 2.0

Interní

USB

Dva 4kolíkové, USB 2.0

Video

Typ grafiky

Karta Matrox G200, integrovaná v řadiči Winbond

WPCM450

Grafická pamět’

8 MB

Napájení

Střídavý proud (na jeden napájecí zdroj)

Výkon

305 W

Napětí

100–240 V stř.; 50/60 Hz; 9,0–4,5 A

Odvod tepla

Maximálně 1300 BTU/hod.

Maximální nárazový proud

V typických podmínkách napájení a v celém

provozním rozsahu systému může nárazový proud

dosáhnout 35 A na jeden napájecí zdroj po dobu

10 ms nebo méně.

Baterie

Systémová baterie

Lithium-iontová knoflíková baterie CR 2032 3,0 V

22

Za

č

ínáme se systémem

Rozm

ě

ry

Výška

42,03 cm

Šířka

18,90 cm

Hloubka

46,38 cm

Hmotnost 16,1

kg

Prost

ř

edí

POZNÁMKA:

Další informace o m

ěř

ených údajích prost

ř

edí najdete pro jednotlivé

systémové konfigurace na adrese dell.com/environmental_datasheets.

Teplota

Provozní

10 až 35 °C s maximálním nárůstem teploty o 10 °C

za hodinu

POZNÁMKA:

V nadmo

ř

ských výškách nad 900

metr

ů

 je maximální provozní teplota snížena o

1 °C na každých 300 metr

ů

.

Skladovací

-40 až 65 °C s maximálním nárůstem teploty o 20 °C

za hodinu

Relativní vlhkost

Provozní

20 až 80 % (bez kondenzace) s maximálním nárůstem

vlhkosti o 10 % za hodinu

Skladovací

5 až 95 % (bez kondenzace)

Maximální vibrace

Provozní

0,26 g při 5–350 Hz po dobu 15 minut

Skladovací

1,87 g při 10–500 Hz po dobu 15 minut

Za

č

ínáme se systémem

23

Maximální ráz

Provozní

Jeden rázový impuls v kladné ose z (jeden impuls na

každé straně systému) o síle 31 G v délce do 2,6 ms v

provozní orientaci

Skladovací

Šest po sobě jdoucích rázových impulsů v kladné i

záporné ose x, y a z (jeden impuls na každé straně

systému) o síle 71 G v délce do 2 ms

Šest po sobě jdoucích rázových impulsů v kladné i

záporné ose x, y a z (jeden impuls na každé straně

systému) o síle 32 G pro impuls s průběhem sladěné

obdélníkové vlny se změnou rychlosti 6,86 m/s

Nadmořská výška

Provozní

-16 až 3 048 m

POZNÁMKA:

V nadmo

ř

ských výškách nad

900 metr

ů

 je maximální provozní teplota snížena

o 1 °C na každých 300 metr

ů

.

Skladovací

-16 až 10 600 m

Úroveň uvolňování znečišt’ujících látek do vzduchu

Třída

G1 dle normy ISA-S71.04-1985

Prost

ř

edí

(pokra

č

ování)

24

Za

č

ínáme se systémem

Systèmes Dell

 PowerEdge T110 II

Guide de mise en route

Modèle de réglementation : série E11S

Remarques, précautions et avertissements

REMARQUE :

Une REMARQUE indique des informations importantes qui peuvent

vous aider à mieux utiliser votre ordinateur.

PRÉCAUTION :

Une PRÉCAUTION indique un risque d'endommagement

du matériel ou de perte de données en cas de non respect des instructions.

AVERTISSEMENT :

Un AVERTISSEMENT indique un risque d'endommagement

du matériel, de blessure corporelle ou de mort.

____________________

Les informations que contient cette publication sont sujettes à modification sans préavis.

© 2010 Dell Inc. Tous droits réservés.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc.

est strictement interdite.

Marques utilisées dans ce document : Dell™, le logo DELL et PowerEdge™

sont des marques de

Dell Inc. Intel

®

 et  Xeon

®

 sont des marques déposées d'Intel Corporation aux États-Unis et dans

d'autres pays. Microsoft

®

et

Windows Server

®

sont des marques ou des marques déposées de Microsoft

Corporation aux États-Unis et/ou dans d'autres pays. Red Hat

®

 et Red Hat

Enterprise Linux

®

 sont des

marques déposées de Red Hat, Inc. aux États-Unis et dans d'autres pays. VMware

®

est une marque

déposée de VMware, Inc. aux États-Unis et dans d'autres pays. Citrix

®

 et XenServer

®

 sont des marques

déposées de Citrix Systems, Inc. aux États-Unis et/ou dans d'autres pays. SUSE™

est une marque de

Novell, Inc. aux États-Unis et dans d'autres pays.

D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence

aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. rejette tout intérêt

propriétaire dans les marques et les noms commerciaux autres que les siens.

Modèle de réglementation : série E11S

Décembre 2010    N/P 8GWVM      Rév. A00

Guide de mise en route

27

I nsta ll ation et con f i g uration

AVERTISSEMENT :

Avant d'exécuter la procédure ci-dessous,

lisez les consignes de sécurité fournies avec le système.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément.

Facultatif : connexion du clavier, de la souris et du moniteur

Connectez le clavier, la souris et le moniteur (facultatif).

Aidez-vous des icônes des connecteurs situés à l'arrière du système pour savoir

où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le

connecteur du câble du moniteur, s'il en est équipé.

28

Guide de mise en route

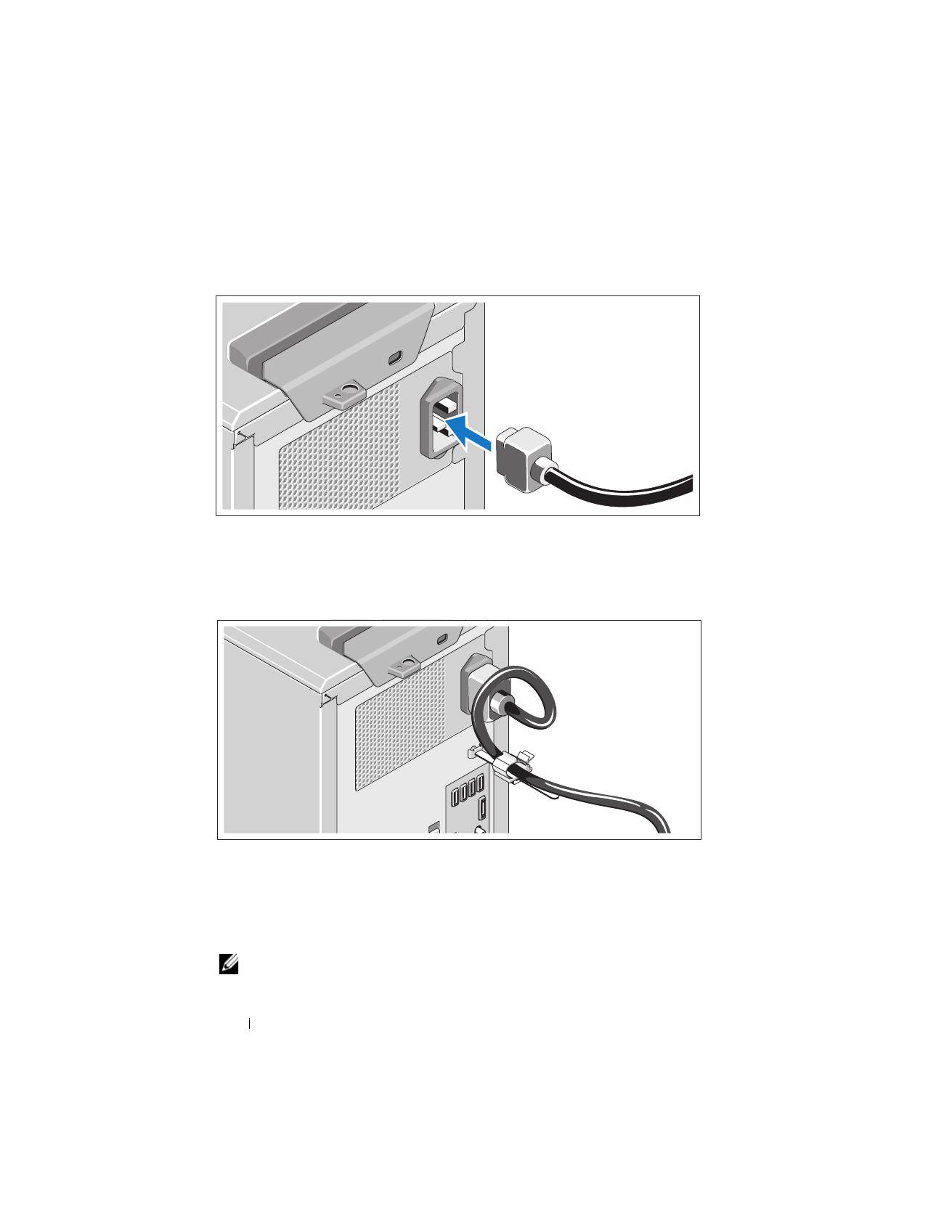

Branchement du câble d'alimentation

Branchez le câble d'alimentation au système et, si vous utilisez un moniteur,

branchez son câble d'alimentation.

Fixation du câble d'alimentation

Faites une boucle comme indiqué dans l'illustration et insérez le câble

d'alimentation du système dans le clip.

Branchez ensuite l'autre extrémité du câble sur une prise de courant mise

à la terre ou sur une source d'alimentation autonome (onduleur ou unité

de distribution de l'alimentation).

REMARQUE :

Vérifiez que le système est relié à une source d'alimentation

autonome et stable (pour de meilleures performances).

Guide de mise en route

29

Mise sous tension du système

Appuyez sur le bouton de mise sous tension du système. Le voyant

d'alimentation s'allume.

Fina

l

isation de

l

'insta

ll

ation du système

d'exp

l

oitation

Si vous avez acheté un système d'exploitation préinstallé, consultez la

documentation connexe fournie avec le système. Voir la documentation

relative à l'installation et à la configuration du système d'exploitation si vous

installez celui-ci pour la première fois. Veillez à installer le système

d'exploitation avant tout élément matériel ou logiciel acheté séparément.

Systèmes d'exp

l

oitation pris en char

g

e

•

Microsoft Windows Small Business Server 2011, éditions Standard

et Essential (x64)

•

Microsoft Windows Server 2008 R2 SP1, éditions Standard et

Foundation (x64)

•

Microsoft Windows Server 2008 R2, éditions Standard et

Foundation (x64)

•

Microsoft Windows Server 2008, édition Standard (x86) avec SP2

•

Microsoft Windows Server 2008, édition Standard (x64) avec SP2

30

Guide de mise en route

•

Microsoft Windows Server 2008 R2 SP1 (x64) avec système Hyper-V

pour l'édition Standard

•

Microsoft Windows Server 2008 SP2 (x64) avec système Hyper-V

pour l'édition Standard

•

Microsoft Windows Server 2008 R2 (x64) avec système Hyper-V

pour l'édition Standard

•

Red Hat Enterprise Linux Server 6.0 (x64)

•

SUSE

Linux Enterprise Server 11 SP1 (x64)

•

Mise à jour 1 de VMware ESX 4.1 (classique)

•

Mise à jour 1 de VMware ESXi 4.1 (intégrée)

•

Pack de fonctionnalités 1 de Citrix XenServer v5.6

REMARQUE :

Pour obtenir les dernières informations sur les systèmes

d'exploitation pris en charge, rendez-vous sur le site

support dell.com

.

Contrat de

l

icence des

l

o

g

icie

l

s De

ll

•

Avant d'utiliser votre système, veuillez lire le contrat de licence du logiciel

Dell livré avec votre système.

•

Vous devez considérer n'importe quel CD, DVD, ou ensemble de

disquettes de logiciel installé par Dell comme copies de SAUVEGARDE

du logiciel installé sur le lecteur de disque dur de votre système.

•

Si vous n'acceptez pas les conditions du contrat, veuillez appeler le

numéro de téléphone du service clientèle. Aux États-Unis, appelez

le 800-WWW-DELL (800-999-3355). Les clients hors des États-Unis

sont invités à se rendre sur

support.dell.com

 et choisir leur pays ou région

en haut de la page.

Guide de mise en route

31

Autres in

f

ormations uti

l

es

AVERTISSEMENT :

Reportez-vous aux informations sur la sécurité et les

réglementations qui accompagnent votre système. Les informations sur la garantie

se trouvent dans ce document ou dans un document distinct.

•

Le document

Owner's Manual

 (Manuel du propriétaire) contient des

informations sur les caractéristiques du système, ainsi que des instructions

relatives au dépannage et à l'installation ou au remplacement de

composants. Il est disponible en ligne sur le site

support.dell.com/manuals

.

•

Tous les supports fournis avec le système contiennent de la documentation

et des outils permettant de configurer et de gérer le système, notamment les

supports du système d'exploitation, du logiciel de gestion du système, des

mises à jour système et des composants système que vous avez achetés avec

le système.

REMARQUE :

Vérifiez toujours si des mises à jour sont disponibles sur le site

support.dell.com/manuals

 et lisez-les en premier, car elles remplacent

souvent les informations que contiennent les autres documents.

Obtention d'une assistance technique

Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système

ne réagit pas comme prévu, reportez-vous au document

Owner's Manual

(Manuel du propriétaire). Dell offre une formation exhaustive et une

certification sur le matériel. Consultez

dell.com/training

 pour de plus amples

informations. Ce service n'est disponible que dans certains pays.

32

Guide de mise en route

Caractéristiques techniques

Processeur

Type de processeur

Une famille de produits du processeur Intel Xeon

E3-1200

ou

Une famille de produits Intel Core i3-2100

ou

Un compilateur Intel Pentium (si disponible)

Bus d'extension

Type de bus

PCI Express 2ème génération

Logements d'extension

Logement 1 : PCIe x8 (routage x8) demi-longueur

Logement 2 : PCIe x16 (routage x8) pleine

longueur

Logement 3 : PCIe x8 (routage x4) demi-longueur

Logement 4 : PCIe x1 (routage x1) demi-longueur

Mémoire

Architecture

Barrettes de mémoire ECC (code de correction

d'erreur) DDR3 cadencées à 1 066 ou 1 333 MHz

sans tampon

Connecteurs de barrettes de

mémoire

Quatre supports à 240 broches

Capacité des barrettes de

mémoire

1 Go,  2 Go,  4 Go  ou  8 Go

RAM minimale

1 Go

RAM maximale

32 Go

Guide de mise en route

33

Lecteurs

Disques durs

Jusqu'à quatre lecteurs SAS ou SATA internes de

3,5 pouces avec câble

Lecteur optique

Un lecteur de DVD-ROM SATA interne ou

DVD+/-RW SATA (en option)

Un lecteur de DVD-ROM USB externe (en

option)

REMARQUE :

Les périphériques DVD sont prévus

uniquement pour l'enregistrement de données.

Lecteur de bande

Une unité interne de sauvegarde sur bande, mi-

hauteur (en option)

Connecteurs

Arrière

Carte réseau

Un connecteur RJ-45 (pour cartes réseau intégrées

1 Gigabit)

Série

Un connecteur DTE à 9 broches,

compatible 16550

USB

Quatre connecteurs à 4 broches, compatibles

USB 2.0

Vidéo

Un connecteur VGA à 15 broches

eSATA

Un connecteur à 7 broches

Avant

USB

Deux connecteurs à 4 broches, compatibles

USB 2.0

Interne

USB

Deux connecteurs à 4 broches, compatibles

USB 2.0

Vidéo

Type de vidéo

Matrox G 200, intégré dans Winbond WPCM450

Mémoire vidéo

8 Mo

34

Guide de mise en route

Alimentation

Alimentation secteur CA (par bloc d'alimentation)

Puissance

305 W

Tension

100 VAC-240 VCA, 50 Hz/60 hertz, 9 A-4,5 A

Dissipation thermique

Maximum de 1 300 BTU/h

Appel de courant maximal

Dans des conditions de ligne typiques et dans

toute la gamme ambiante de fonctionnement du

système, l'appel de courant peut atteindre 35 A

par bloc d'alimentation pendant un maximum

de 10 ms.

Piles

Pile du système

Pile bouton au lithium CR 2032 (3 V)

Caractéristiques physiques

Hauteur

42,03 cm (16,55 pouces)

Largeur

18,9 cm (7,44 pouces)

Profondeur

46,38 cm (18,25 pouces)

Poids

16,1 kg (35,49 livres)

Environnement

REMARQUE :

Pour plus d'informations concernant les mesures environnementales

liées à différentes configurations spécifiques, rendez-vous sur

dell.com/environmental_datasheets

.

Température

En fonctionnement

De 10 à 35 °C (de 50 à 95 °F) avec un gradient

thermique maximal de 10 °C par heure

REMARQUE :

Pour les altitudes supérieures à

900 mètres, la température maximale de

fonctionnement est réduite de 1 °C tous les

300 mètres.

Stockage

De -40 à 65 °C (de -40 à 149 °F) avec un gradient

thermique maximal de 20 °C par heure

section.fm  Page 34  Wednesday, December 29, 2010  3:08 PM

Guide de mise en route

35

Humidité relative

En fonctionnement

De 20 à 80 % (sans condensation) avec un

gradient d'humidité maximal de 10 % par heure

Stockage

De 5 à 95 % (sans condensation)

Tolérance maximale aux vibrations

En fonctionnement

0,26 Grms avec un balayage de 5 à 350 Hz

pendant 15 mn

Stockage

1,87 Grms avec un balayage de 10 à 500 Hz

pendant 15 mn

Choc maximal

En fonctionnement

Un choc de 31 G pendant 2,6 ms sur l'axe z positif

(une impulsion de chaque côté du système) pour

un système installé dans la position de

fonctionnement

Stockage

Six chocs consécutifs de 71 G pendant un

maximum de 2 ms en positif et négatif sur les

axes x, y et z (une impulsion de chaque côté du

système)

Six chocs consécutifs sur les axes x, y et z en

positif et négatif (une impulsion de chaque côté

du système) d'impulsion d'onde carrée de 32 G

avec un changement de vitesse de 686 cm/s

(270 po/s)

Altitude

En fonctionnement

De -16 à 3 048 m (de -50 à 10 000 pieds)

REMARQUE :

Pour les altitudes supérieures

à 900 mètres, la température maximale de

fonctionnement est réduite de 1 °C tous les

300 mètres.

Stockage

De -16 à 10 600 m (-50 à 35 000 pieds)

Contaminants en suspension dans l'air

Classe

G1 selon la norme ISA-S71.04-1985

Environnement

(suite)

36

Guide de mise en route

Dell PowerEdge

T110 II Systeme

Handbuch zum Einstieg mit dem System

Genormtes Modell E11S-Reihe

Anmerkungen, Vorsichtshinweise

und Warnungen

ANMERKUNG:

Eine ANMERKUNG macht auf wichtige Informationen

aufmerksam, mit denen Sie den Computer besser einsetzen können.

VORSICHTSHINWEIS:

Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass

bei Nichtbefolgung von Anweisungen eine mögliche Beschädigung der Hardware

oder ein Verlust von Daten droht.

WARNUNG:

Eine WARNUNG zeigt Gefahrenquellen an, die materielle Schäden,

Verletzungen oder sogar den Tod von Personen zur Folge haben können.

____________________

Informationen in dieser Publikation sind Änderungen vorbehalten.

© 2010 Dell Inc. Alle Rechte vorbehalten.

Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung

von Dell Inc. ist strengstens untersagt.

In diesem Text verwendete Marken: Dell™, das DELL Logo und PowerEdge™

sind Marken von

Dell Inc. Intel

®

 und Xeon

®

 sind eingetragene Marken der Intel Corporation in den USA  und anderen

Ländern. Microsoft

®

und

Windows Server

®

sind entweder Markenzeichen, oder eingetragene

Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Red Hat

®

 und Red

Hat

Enterprise Linux

®

 sind eingetragene Marken von Red Hat, Inc. in den USA und anderen Ländern.

VMware

®

 ist eine eingetragene Marke von VMware, Inc. in den USA oder anderen Ländern.

Citrix

®

und XenServer

®

 sind eingetragene Marken von Citrix Systems, Inc. in den USA und/oder

anderen Ländern. SUSE

™

 ist eine Marke von Novell, Inc. in den USA und anderen Ländern.

Andere in diesem Dokument möglicherweise verwendete Marken und Handelsbezeichnungen

beziehen sich auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen

Anspruch auf Markenzeichen und Handelsbezeichnungen mit Ausnahme der eigenen.

Genormtes Modell: E11S-Reihe

Dezember 2010    Teilenr. 8GWVM      Rev. A00
