Dell PowerEdge R515: Environmental

Environmental: Dell PowerEdge R515

Getting Started With Your System

Altitude

Operating

–16 to 10,668 m (-50 to 35,000 ft)

NOTE:

For altitudes above 2950 feet,

the maximum operating temperature

is derated 1ºF/550 ft.

Storage

–16 to 10,600 m (–50 to 35,000 ft)

Airborne Contaminant Level

Class

G1 or lower as defined by ISA-S71.04-1985

Environmental

(continued)

Getting Started With Your System

Systémy Dell PowerEdge R515

Začínáme se systémem

Regulatorní model řady E12S a řady E13S

Poznámky a upozornění

POZNÁMKA:

POZNÁMKA označuje důležité informace, které pomáhají

lepšímu využití počítače.

UPOZORNĚNÍ:

UPOZORNĚNÍ poukazuje na možnost poškození

hardwaru nebo ztráty dat v případě nedodržení pokynů.

VAROVÁNÍ:

VAROVÁNÍ upozorňuje na potenciální nebezpečí

poškození majetku, úrazu nebo smrti.

____________________

Informace v této publikaci se mohou bez předchozího upozornění změnit.

Jakákoli reprodukce těchto materiálů bez písemného povolení společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell™, logo DELL a PowerEdge™ jsou ochranné známky

společnosti Dell Inc. AMD

je registrovaná ochranná známka společnosti Advanced Micro

Devices, Inc. Microsoft

, Windows

a Windows Server

jsou ochranné známky nebo registrované

ochranné známky společnosti Microsoft Corporation v USA a dalších zemích. Red Hat Enterprise

Linux

a Enterprise Linux

jsou registrované ochranné známky společnosti Red Hat, Inc. v USA a

dalších zemích. Novell

a SUSE

jsou registrované ochranné známky společnosti Novell Inc. v USA

a dalších zemích. Citrix

, Xen

a XenServer

jsou registrované ochranné známky nebo ochranné

známky společnosti Citrix System, Inc. v USA a dalších zemích.

V této publikaci mohou být použity další ochranné známky a obchodní názvy s odkazem na společnosti

vlastnící tyto známky a názvy nebo na jejich produkty. Společnost Dell Inc. nemá vlastnické zájmy

vůči ochranným známkám a obchodním názvům jiným než svým vlastním.

Regulatorní model řady E12S a řady E13S

Červen 2010

Č. dílu 9V9CK

Rev. A00

Začínáme se systémem

Instalace a konfigurace

VAROVÁNÍ:

Před provedením následujícího postupu si prostudujte

bezpečnostní pokyny dodané se systémem.

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti.

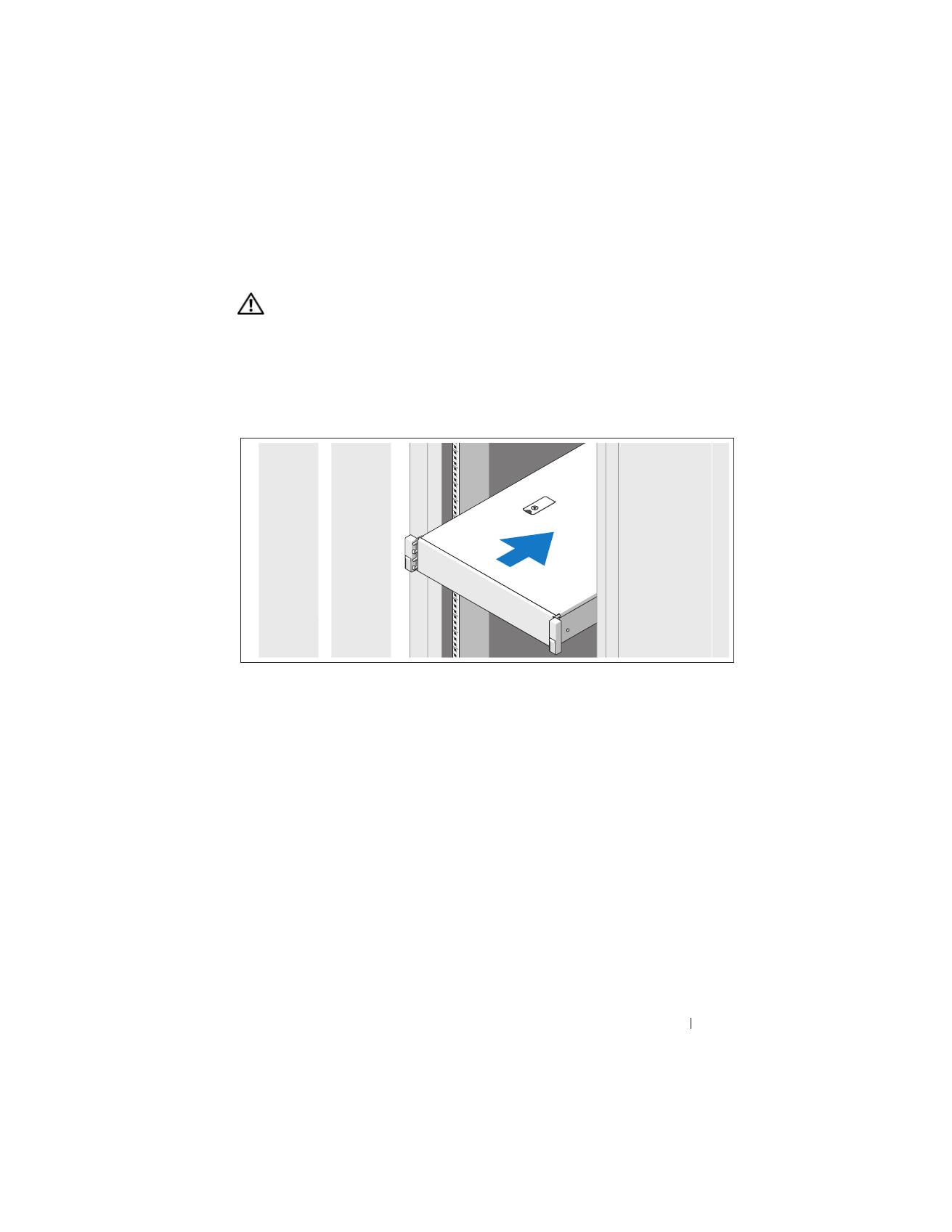

Sestavte kolejničky a nainstalujte systém do stojanu podle bezpečnostních pokynů

a pokynů k instalaci do stojanu dodaných se systémem.

Začínáme se systémem

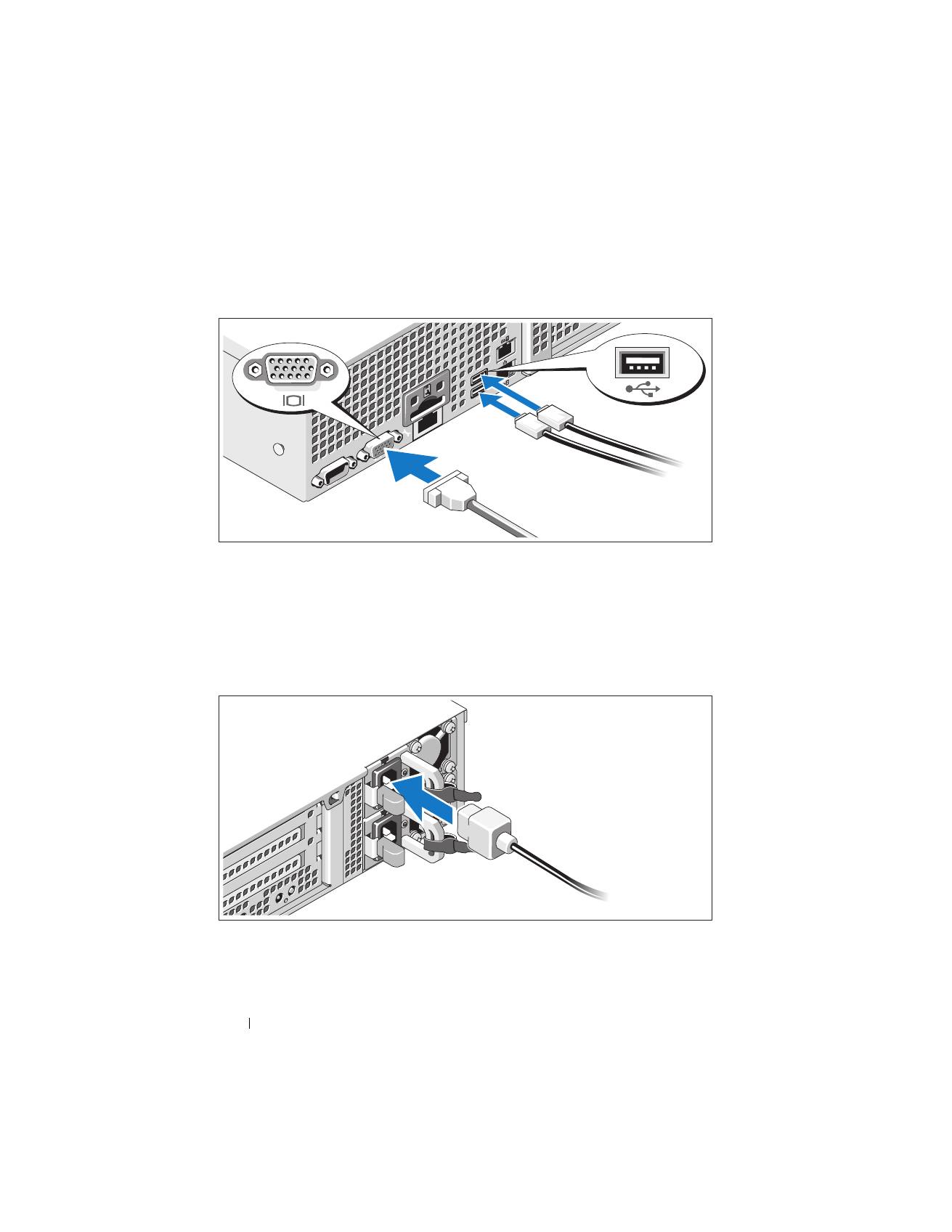

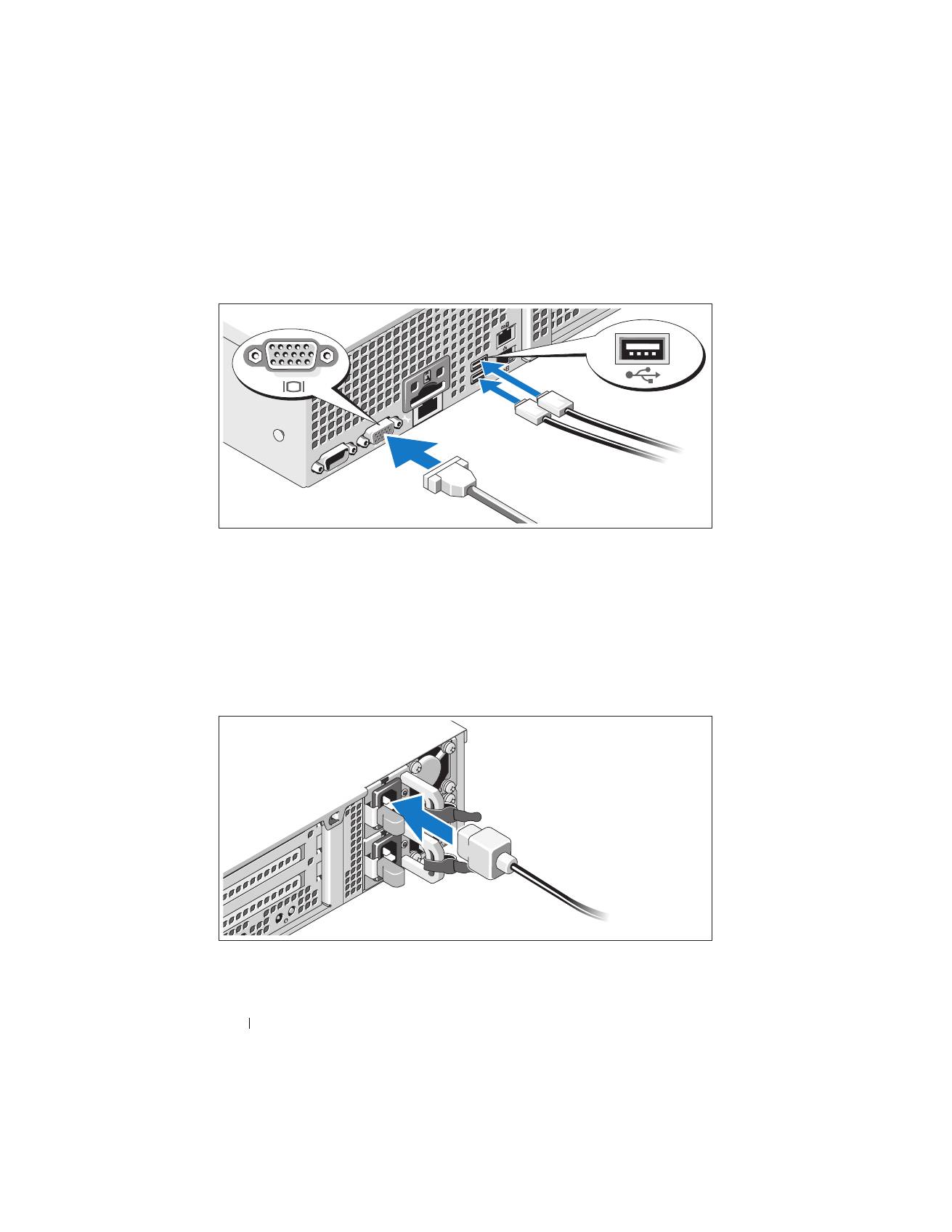

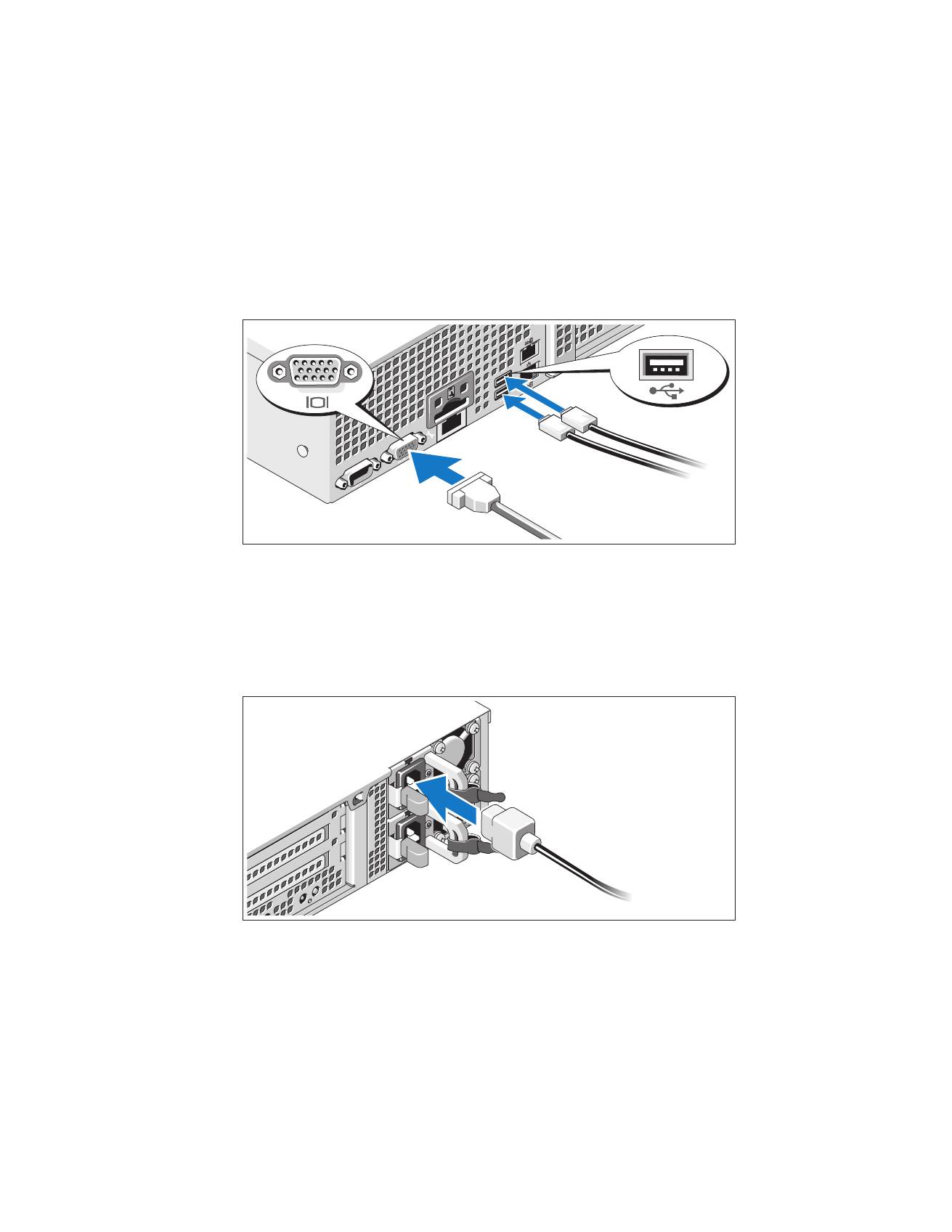

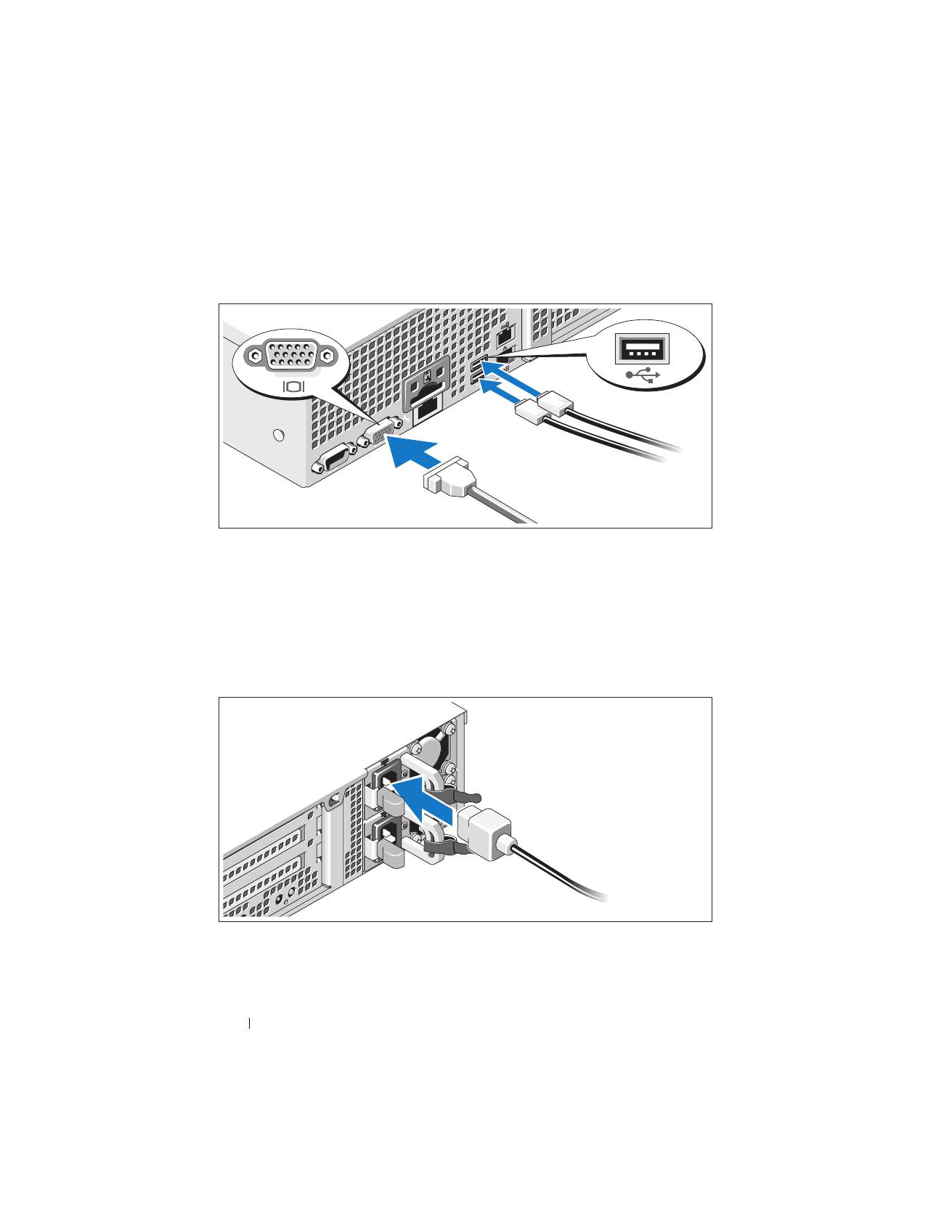

Volitelné – Připojení klávesnice, myši a monitoru

Připojte klávesnici, myš a monitor (volitelné).

Konektory na zadní straně systému mají ikony znázorňující, který kabel se má

připojit ke kterému konektoru. Zajistěte, aby šroubky na konektoru kabelu

monitoru byly dobře dotaženy (je-li jimi konektor vybaven).

Připojení napájecích kabelů

Připojte napájecí kabely k systému, a pokud používáte monitor, připojte napájecí

kabel také k monitoru.

Začínáme se systémem

Zajištění napájecích kabelů

Ohněte napájecí kabel systému do smyčky, jak je znázorněno na obrázku, a

připevněte jej dodanou páskou k držáku. Poté zasuňte druhý konec napájecího

kabelu do uzemněné elektrické zásuvky nebo jej připojte k samostatnému zdroji

napájení, například ke zdroji nepřerušitelného napájení (UPS) nebo jednotce

rozvaděče (PDU).

Zapnutí systému

Stiskněte vypínač na systému a na monitoru. Indikátory napájení by se měly

rozsvítit.

Začínáme se systémem

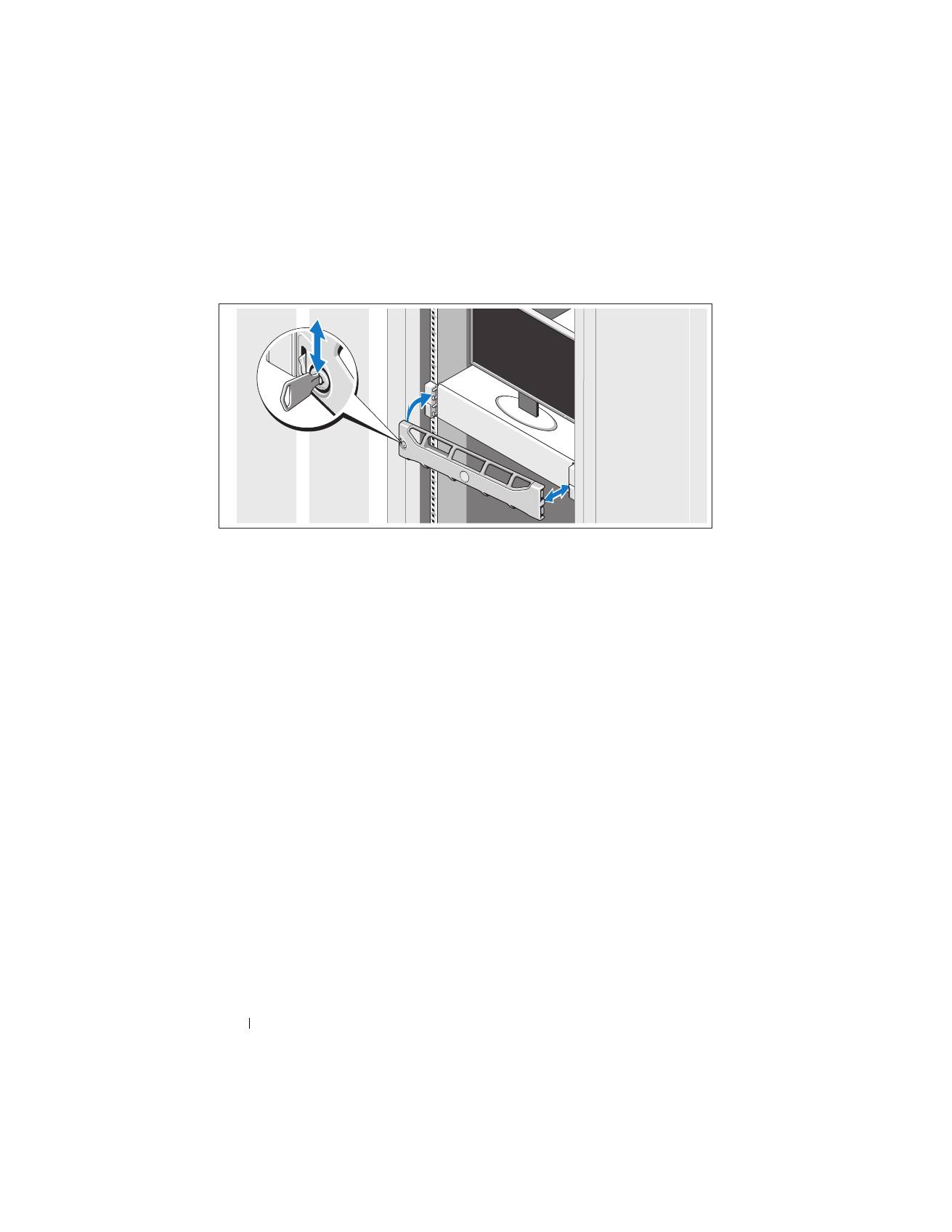

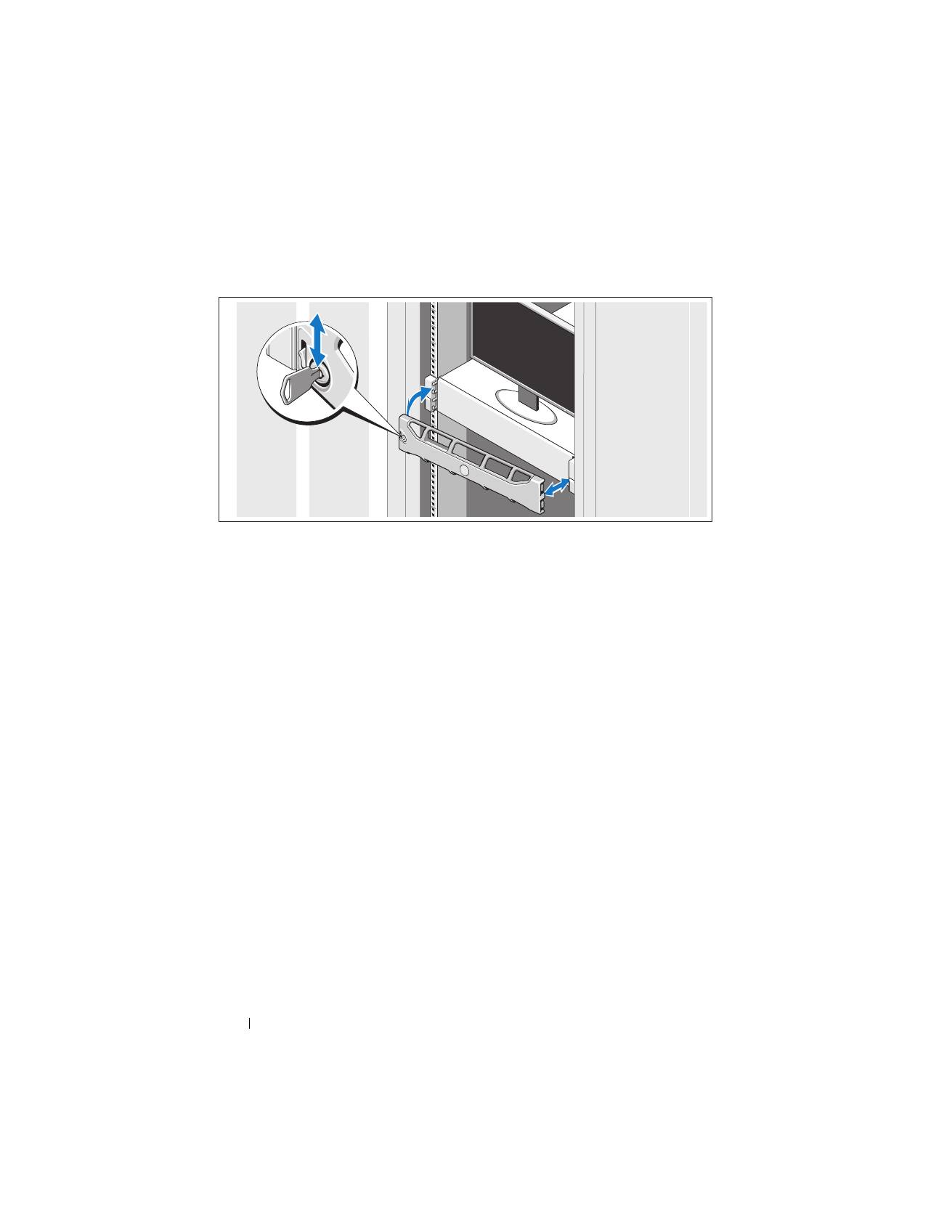

Instalace volitelného čelního krytu

Nainstalujte čelní kryt (volitelný).

Dokončení nastavení operačního systému

Pokud jste zakoupili předinstalovaný operační systém, prostudujte dokumentaci k

operačnímu systému dodanou se systémem. Chcete-li provést první instalaci

operačního systému, postupujte podle dokumentace k instalaci a konfiguraci

operačního systému. Než začnete s instalací hardwaru či softwaru, který nebyl

zakoupen společně se systémem, ujistěte se, že je nainstalován operační systém.

Začínáme se systémem

Podporované operační systémy

POZNÁMKA:

U systémů s dvanácti pevnými disky s přídavnými interními

pevnými disky se doporučuje nainstalovat operační systém na interní

pevné disky v konfiguraci RAID 1.

•

Microsoft Windows Server 2008 SP2, edice Web, Standard a Enterprise

(x86)

•

Microsoft Windows Server 2008 SP2, edice Web, Standard, Enterprise

a Datacenter (x64)

•

Microsoft Windows Server 2008 R2, edice Web, Standard, Enterprise

a Datacenter (x64)

•

Windows Small Business Server 2008 R2 (x64), edice Standard a Premium

•

Microsoft Windows Server 2008 R2 HPC (x64)

•

Microsoft Windows Server 2008 SP2 HPC (x64)

•

Red Hat Enterprise Linux 5.5, edice Standard (x86_64),

Advanced Platform (x86_64) a HPC

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 SP3 (x86_64)

•

VMware ESX 4.0, aktualizace 2, klasická edice

•

VMware ESXi 4.0, aktualizace 2, instalovatelná edice

•

VMware ESX 4.1, klasická edice

•

VMware ESXi 4.1, instalovatelná edice

•

Citrix XenServer 5.6, edice Enterprise

•

Microsoft Hyper-V Windows Server 2008 R2 (samostatný)

•

Microsoft Windows Server 2008 R2 s rolí Hyper-V

POZNÁMKA:

Nejnovější informace o podporovaných operačních

systémech naleznete na webu

support.dell.com

Začínáme se systémem

Další užitečné informace

VAROVÁNÍ:

Prostudujte si informace o bezpečnosti a předpisech,

které byly dodány se systémem. Informace o záruce jsou součástí

tohoto dokumentu nebo jsou přiloženy samostatně.

•

Pokyny k instalaci do stojanu dodané se stojanovým řešením popisují

instalaci systému do stojanu.

•

Příručka majitele hardwaru

obsahuje informace o funkcích systému a

popisuje řešení problémů se systémem a instalaci nebo výměnu komponent.

Tento dokument je k dispozici online na adrese

support.dell.com/manuals

•

Média dodaná se systémem obsahují dokumentaci a nástroje pro konfiguraci

a správu systému. Mohou být dodána například média týkající se operačního

systému, softwaru pro správu systému, aktualizací systému a komponent

zakoupených se systémem.

POZNÁMKA:

Vždy nejprve zkontrolujte a pročtěte aktualizace

uvedené na adrese

support.dell.com/manuals

, protože tyto

aktualizace často nahrazují informace v ostatních dokumentech.

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li

systém podle očekávání, nahlédněte do

Příručky majitele hardwaru

. Společnost

Dell nabízí v souvislosti s hardwarem kompletní školení a certifikaci. Další

informace naleznete na webových stránkách

dell.com/training

. Tato služba

nemusí být nabízena ve všech regionech.

Začínáme se systémem

Technické specifikace

Procesor

Typ procesoru

Až dva procesory AMD Opteron 4100

Rozšiřovací sběrnice

Typ sběrnice

PCI Express 2. generace

Rozšiřovací sloty na zvedacích kartách

POZNÁMKA:

V závislosti na konfiguraci bude systém vybaven zvedací

kartou 1 nebo zvedací kartou 2.

Zvedací karta 1

NEBO

Zvedací karta 2

Slot 1: PCIe x4, poloviční délka, plná výška

Slot 2: PCIe x4, plná délka, plná výška

Slot 3: PCIe x8, poloviční délka, plná výška

Slot 4: PCIe x4, interní slot pro integrovanou kartu

POZNÁMKA:

Všechny čtyři sloty mají

konektory x8.

Slot 1: PCIe x16, plná délka, plná výška

Slot 2: PCIe x4, interní pro integrovanou kartu

POZNÁMKA:

Na zvedací kartě 2 je k

dispozici konfigurace optimalizovaná pro

provádění obecných výpočtů grafickým

procesorem (GPGPU).

Pamět’

Architektura

Pamět’ové moduly DIMM s taktovací frekvencí

1333 MHz, typ DDR3, registrované nebo bez

vyrovnávací paměti, s ochranou ECC

Sloty pro pamět’ové moduly

Osm 240kolíkových

Kapacity pamět’ových modulů

1 GB, 2 GB, 4 GB nebo 8 GB

Minimum paměti RAM

1 GB s jedním procesorem (1 modul DIMM

na každý procesor)

Maximum paměti RAM

64 GB (duální moduly DIMM po 8 GB)

128 GB (kvadrální moduly DIMM po 16 GB)

(jakmile budou k dispozici)

Začínáme se systémem

Jednotky

Pevné disky

Systémy s osmi pevnými disky

Systémy s dvanácti pevnými disky

Až osm 3,5palcových nebo 2,5palcových disků

SAS, SATA nebo SSD vyměnitelných za

provozu

Až dvanáct 3,5palcových nebo 2,5palcových

disků SAS, SATA nebo SSD vyměnitelných za

provozu a až dva 2,5palcové disky SAS nebo

SSD připojené kabelem

POZNÁMKA:

U systémů s dvanácti

pevnými disky s přídavnými interními

pevnými disky se doporučuje nainstalovat

operační systém na interní pevné disky v

konfiguraci RAID 1.

Optická jednotka

Volitelná interní jednotka SATA DVD-ROM

nebo DVD+/-RW (slim-line)

Volitelná externí jednotka USB DVD-ROM

POZNÁMKA:

Systémy s dvanácti

pevnými disky podporují pouze externí

jednotku USB DVD-ROM.

Začínáme se systémem

Konektory

Vzadu

Sít’ové

Dva konektory RJ-45 (pro integrované sít’ové

karty 1 Gb/s)

Sériový

9kolíkový, DTE, kompatibilní s normou 16550

USB

Dva 4kolíkové, USB 2.0

Video

15kolíkový VGA

Vpředu

Video

15kolíkový VGA

USB

Dva 4kolíkové, USB 2.0

Interní

USB

Dva 4kolíkové, USB 2.0

Video

Typ grafiky

Karta Matrox G200, integrovaná v řadiči BMC

Grafická pamět’

8 MB

Napájení

Střídavý proud (na jeden napájecí zdroj)

Výkon

750 W (volitelný záložní napájecí zdroj)

Napětí

100–240 V stř., automatické stanovení rozsahu,

50–60 Hz

Odvod tepla

Systémy s osmi pevnými disky

Systémy s dvanácti pevnými disky

Maximálně 2200 BTU/hod.

Maximálně 2450 BTU/hod.

Maximální nárazový proud

V typických podmínkách napájení a v celém

provozním rozsahu systému může nárazový

proud dosáhnout 55 A na jeden napájecí zdroj po

dobu 10 ms nebo méně.

Baterie

Systémová baterie

Lithium-iontová knoflíková baterie

CR 2032 3,0 V

Začínáme se systémem

Rozměry

Výška

Systémy s osmi pevnými disky

Systémy s dvanácti pevnými disky

8,64 cm

8,67 cm

Šířka

Systémy s osmi pevnými disky

Systémy s dvanácti pevnými disky

43,66 cm

44,52 cm

Hloubka

Systémy s osmi pevnými disky

Systémy s dvanácti pevnými disky

61,02 cm

66,46 cm

Hmotnost (maximální konfigurace)

Systémy s osmi pevnými disky

Systémy s dvanácti pevnými disky

22,5 kg

29,0 kg

Hmotnost (prázdné)

Systémy s osmi pevnými disky

Systémy s dvanácti pevnými disky

13,5 kg

15,85 kg

Prostředí

POZNÁMKA:

Další informace o měřených údajích prostředí najdete pro

jednotlivé systémové konfigurace na adrese

www.dell.com/environmental_datasheets

Teplota

Provozní

10 až 35 °C s maximálním nárůstem teploty o

10 °C za hodinu

POZNÁMKA:

V nadmořských výškách

nad 900 metrů je maximální provozní

teplota snížena o 1 °C na každých

300 metrů.

Skladovací

-40 až 65 °C s maximálním nárůstem teploty o

20 °C za hodinu

Začínáme se systémem

Relativní vlhkost

Provozní

20 až 80 % (bez kondenzace) s maximálním

nárůstem vlhkosti o 10 % za hodinu

Skladovací

5 až 95 % s maximálním nárůstem vlhkosti o

10 % za hodinu

Maximální vibrace

Provozní

0,26 g při 5–350 Hz po dobu 15 minut

Skladovací

1,87 g při 10–500 Hz po dobu 15 minut

Maximální ráz

Provozní

Jeden rázový impuls v kladné ose z (jeden

impuls na každé straně systému) o síle 31 G

v délce do 2,6 ms v provozní orientaci

Skladovací

Šest po sobě jdoucích rázových impulsů v

kladné i záporné ose x, y a z (jeden impuls na

každé straně systému) o síle 71 G v délce do 2

ms, impuls s průběhem sladěné obdélníkové

vlny o síle 32 G se změnou rychlosti 6,86 m/s

Nadmořská výška

Provozní

-16 až 10 668 m

POZNÁMKA:

V nadmořských výškách

nad 900 metrů je maximální provozní

teplota snížena o 1 °C na každých

300 metrů.

Skladovací

-16 až 10 600 m

Úroveň uvolňování znečišt’ujících látek do vzduchu

Třída

G1 nebo nižší dle normy ISA-S71.04-1985

Prostředí

(Pokračování)

Začínáme se systémem

Systèmes Dell PowerEdge R515

Guide de mise en route

Modèle réglementaire séries E12S et E13S

Remarques, précautions et avertissements

REMARQUE :

Une REMARQUE indique des informations importantes qui peuvent

vous aider à mieux utiliser votre ordinateur.

PRÉCAUTION :

Une PRÉCAUTION vous avertit d'un risque de dommage matériel

ou de perte de données en cas de non-respect des instructions données.

AVERTISSEMENT :

Un AVERTISSEMENT indique un risque d'endommagement

du matériel, de blessures corporelles ou même de mort.

____________________

Les informations contenues dans ce document sont sujettes à modification sans préavis.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc.

est strictement interdite.

Marques utilisées dans ce document : Dell™, le logo DELL et PowerEdge™ sont des marques de

Dell Inc. AMD

est une marque déposée d'Advanced Micro Devices, Inc. Microsoft

, Windows

Windows Server

sont des marques ou des marques déposées de Microsoft Corporation aux États-

Unis et/ou dans d'autres pays. Red Hat Enterprise Linux

et Enterprise Linux

sont des marques

déposées de Red Hat, Inc. aux États-Unis et/ou dans d'autres pays. Novell

et SUSE

sont des marques

déposées de Novell, Inc. aux États-Unis et dans d'autres pays. Citrix

, Xen

et XenServer

sont des

marques déposées ou des marques de Citrix Systems, Inc. aux États-Unis et/ou dans d'autres pays.

D'autres marques commerciales et noms de marque peuvent être utilisés dans ce document pour faire

référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits. Dell Inc. rejette

tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.

Modèle réglementaire séries E12S et E13S

Juin 2010

N/P 9V9CK

Rév. A00

Guide de mise en route

Installation et configuration

AVERTISSEMENT :

avant d'exécuter la procédure ci-dessous,

lisez les consignes de sécurité fournies avec le système.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément.

Assemblez les rails et installez le système dans le rack en suivant les consignes

de sécurité et les instructions d'installation du rack fournies avec votre

système.

Guide de mise en route

Facultatif – Connexion du clavier, de la souris et du moniteur

Connectez le clavier, la souris et le moniteur (en option).

Aidez-vous des icônes des connecteurs situés à l'arrière du système pour

savoir où insérer chaque câble. N'oubliez pas de serrer les vis situées sur

le connecteur du câble du moniteur, s'il en est équipé.

Branchement du ou des câbles d'alimentation

Connectez le ou les câbles d'alimentation au système et, si vous utilisez

un moniteur, connectez le câble d'alimentation du moniteur à ce dernier.

Guide de mise en route

Fixation du ou des câbles d'alimentation

Faites une boucle comme indiqué dans l'illustration, puis fixez-le à l'aide de

la sangle fournie. Branchez ensuite l'autre extrémité du câble d'alimentation

sur une prise secteur mise à la terre ou sur une source d'alimentation autonome

(telle qu'un onduleur (UPS) ou une unité de distribution de

l'alimentation(PDU)).

Mise sous tension du système

Appuyez sur le bouton d'alimentation du système et sur celui du moniteur.

Les voyants d'alimentation s'allument.

Guide de mise en route

Installation du cadre en option

Installez le cadre (en option).

Finalisation de l'installation du système

d'exploitation

Si vous avez acheté un système d'exploitation préinstallé, consultez la

documentation connexe fournie avec le système. Voir la documentation

relative à l'installation et à la configuration du système d'exploitation si

vous installez celui-ci pour la première fois. Veillez à installer le système

d'exploitation avant tout élément matériel ou logiciel acheté séparément.

Guide de mise en route

Systèmes d'exploitation pris en charge

REMARQUE :

il est recommandé d'installer le système d'exploitation

des disques durs internes dans une configuration RAID 1 pour des systèmes

à douze disques durs.

•

Microsoft Windows Server 2008 SP2, éditions Web, Standard

et Enterprise (x86)

•

Microsoft Windows Server 2008 SP2, éditions Web, Standard, Enterprise

et DataCenter (x64)

•

Microsoft Windows Server 2008 R2, éditions Web, Standard, Enterprise

et DataCenter (x64)

•

Microsoft Windows Small Business Server 2008 R2, éditions Standard

et Premium (x64)

•

Microsoft Windows Server 2008 R2 (x64), édition HPC

•

Microsoft Windows Server 2008 SP2 (x64), édition HPC

•

Red Hat Enterprise Linux 5.5, éditions Standard (x86_64),

Advanced Platform (x86_64) et HPC

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 SP3 (x86_64)

•

VMware ESX 4.0 mise à jour 2, édition Classic

•

VMware ESXi 4.0 mise à jour 2, édition Installable

•

VMware ESX 4.1, édition Classic

•

VMware ESXi 4.1, édition Installable

•

Citrix XenServer 5.6, édition Enterprise

•

Microsoft Hyper-V Windows Server 2008 R2 (autonome)

•

Microsoft Windows Server 2008 R2 rôle Hyper-V

REMARQUE :

pour obtenir les dernières informations sur les systèmes

d'exploitation pris en charge, rendez-vous sur le site

support dell.com

Guide de mise en route

Autres informations utiles

AVERTISSEMENT :

voir les informations sur la sécurité et les réglementations

qui accompagnent votre système. Les informations sur la garantie se trouvent dans

ce document ou dans un document distinct.

•

La documentation fournie avec le rack indique comment installer

le système dans un rack.

•

Le manuel

Hardware Owners' Manual

(Manuel du propriétaire)

du matériel présente les fonctionnalités du système et contient des

informations de dépannage du système et des instructions d'installation ou

de remplacement des composants du système. Il est disponible en ligne sur

le site

support.dell.com/manuals

•

Tous les supports fournis avec le système contiennent de la documentation

et des outils de configuration et de gestion du système, notamment

du système d'exploitation même et du logiciel de gestion du système,

des mises à jour et des composants système que vous avez achetés avec

le système.

REMARQUE :

vérifiez toujours si des mises à jour sont disponibles sur le site

support.dell.com/manuals

et lisez-les en premier, car elles remplacent

souvent les informations que contiennent les autres documents.

Obtention d'une assistance technique

Si vous ne comprenez pas une procédure décrite dans ce guide ou si le

système ne réagit pas comme prévu, reportez-vous au document

Hardware

Owner's Manual

(Manuel du propriétaire). Dell™ offre une formation

exhaustive et une certification sur le matériel. Consultez

dell.com/training

pour de plus amples informations. Ce service n'est disponible que dans

certains pays.

Guide de mise en route

Caractéristiques techniques

Processeur

Type de processeur

Jusqu'à deux processeurs AMD Opteron 4100

Bus d'extension

Type de bus

PCI Express 2e génération

Logements d'extension dotés

de cartes de montage

REMARQUE :

En fonction de sa configuration, le système peut être doté de la carte

de montage 1 ou 2.

carte de montage 1

carte de montage 2

Logement 1 : PCIe x4, demi-longueur,

pleine hauteur

Logement 2 : PCIe x4, pleine longueur,

pleine hauteur

Logement 1 : PCIe x8, demi-longueur,

pleine hauteur

Logement 4 : PCIe x4, logement interne

pour carte intégrée

REMARQUE :

les quatre logements sont dotés

de connecteurs de type x8.

Logement 1 : PCIe x16, pleine longueur,

pleine hauteur

Logement 2 : PCIe x4, interne pour carte

intégrée

REMARQUE :

une configuration optimisée

pour le calcul générique sur un processeur

graphique (GPGPU, General Purpose

Computation on Graphics Processing Units)

est disponible sur la carte de montage 2.

Guide de mise en route

Mémoire

Architecture

Barrettes de mémoire ECC (code de

correction d'erreur) DDR3 cadencées

à 1 333 MHz inscrites ou sans tampon

Connecteurs de barrettes de mémoire Huit de 240 broches

Capacité des barrettes de mémoire

1 Go, 2 Go, 4 Go ou 8 Go

RAM minimale

1 Go avec un seul processeur

(1 DIMM par processeur)

RAM maximale

64 Go (DIMM de 8 Go à double rangées)

128 Go (DIMM de 16 Go à quatre rangées)

(selon disponibilité)

Lecteurs

Disques durs

Systèmes à huit disques durs

Systèmes à douze disques durs

Jusqu'à huit lecteurs SAS, SATA ou SSD

de 3,5 ou 2,5 pouces, remplaçables à chaud

Jusqu'à douze lecteurs SAS, SATA, ou SSD

de 3,5 ou 2,5 pouces remplaçables à chaud

et jusqu'à deux lecteurs SAS ou SSD de

2,5 pouces avec câble

REMARQUE :

il est recommandé d'installer

le système d'exploitation des disques durs

internes dans une configuration RAID 1

pour des systèmes à douze disques durs.

Lecteur optique

Un lecteur DVD-ROM ou DVD+/-RW SATA

slim (en option)

Un lecteur de DVD-ROM USB externe

(en option)

REMARQUE :

les systèmes à douze disques

durs prennent uniquement en charge les

lecteurs de DVD-ROM USB externes.

Guide de mise en route

Connecteurs

Arrière

NIC

Deux connecteurs RJ-45 (pour cartes réseau

intégrées de 1 Go)

Série

Un connecteur DTE à 9 broches,

compatible 16550

USB

Deux connecteurs à 4 broches,

compatibles USB 2.0

Vidéo

Un connecteur VGA à 15 broches

Avant

Vidéo

Un connecteur VGA à 15 broches

USB

Deux connecteurs à 4 broches,

compatibles USB 2.0

Interne

USB

Deux connecteurs à 4 broches,

compatibles USB 2.0

Vidéo

Type de vidéo

Matrox G200, intégré au contrôleur BMC

Mémoire vidéo

8 Mo

Guide de mise en route

Alimentation

Alimentation secteur CA (par bloc d'alimentation)

Puissance

750 W (bloc d'alimentation redondant

en option)

Tension

100–240 VAC, 50–60 Hz, avec sélection

automatique de la tension

Dissipation thermique

Systèmes à huit disques durs

Systèmes à douze disques durs

2 200 BTU/h maximum

2 450 BTU/h maximum

Appel de courant maximal

Dans des conditions de lignes typiques et

dans toute la gamme ambiante de

fonctionnement du système, l'appel

de courant peut atteindre 55 A par bloc

d'alimentation pendant un maximum

de 10 ms.

Piles

Pile du système

Pile bouton au lithium-ion CR 2032 (3 V)

Caractéristiques physiques

Hauteur

Systèmes à huit disques durs

Systèmes à douze disques durs

8,64 cm (3,4 pouces)

8,67 cm (3,42 pouces)

Largeur

Systèmes à huit disques durs

Systèmes à douze disques durs

43,66 cm (17,19 pouces)

44,52 cm (17,53 pouces)

Profondeur

Systèmes à huit disques durs

Systèmes à douze disques durs

61,02 cm (24,09 pouces)

66,46 cm (26,17 pouces)

Poids (configuration maximale)

Systèmes à huit disques durs

Systèmes à douze disques durs

22,5 kg (49,5 livres)

29 kg (63,8 livres)

Poids (vide)

Systèmes à huit disques durs

Systèmes à douze disques durs

13,5 kg (29,7 livres)

15,85 kg (34,87 livres)

Guide de mise en route

Caractéristiques environnementales

REMARQUE :

pour des informations supplémentaires sur les mesures

environnementales liées aux différentes configurations du système, voir

www.dell.com/environmental_datasheets

Température

En fonctionnement

De 10 à 35 °C (de 50 à 95 °F) avec un

gradient thermique maximal de 10 °C

par heure

REMARQUE :

pour les altitudes supérieures

à 900 mètres (2 950 pieds), la température

maximale de fonctionnement est réduite de

0,55 °C (1 °F) tous les 168 mètres (550 pieds).

Stockage

De -40 à 65 °C (de -40 à 149 °F) avec

un gradient thermique maximal de 20 °C

par heure

Humidité relative

En fonctionnement

De 20 à 80 % (sans condensation) avec

un gradient d'humidité maximal de 10 %

par heure

Stockage

De 5 à 95 % avec un gradient d'humidité

maximal de 10 % par heure.

Tolérance maximale aux vibrations

En fonctionnement

0,26 G avec un balayage de 5 à 350 Hz

pendant 15 minutes

Stockage

1,87 G avec un balayage de 10 à 500 Hz

pendant 15 minutes

Choc maximal

En fonctionnement

Une impulsion de choc de 31 G pendant

un maximum de 2,6 ms sur l'axe z positif

(une impulsion de chaque côté du système)

Stockage

Six impulsions de chocs consécutives de 71 G

pendant un maximum de 2 ms en positif et

négatif sur les axes x, y et z (une impulsion de

chaque côté du système) et une impulsion

d'onde carrée de 32 G à 270 pouces/sec

Guide de mise en route

Altitude

En fonctionnement

De -16 à 10 668 m (–50 à 35 000 pieds)

REMARQUE :

pour les altitudes supérieures

à 900 mètres (2 950 pieds), la température

maximale de fonctionnement est réduite de

0,55 °C (1 °F) tous les 168 mètres (550 pieds).

Stockage

De -16 à 10 600 m (-50 à 35 000 pieds)

Contaminants en suspension dans l'air

Classe

G1 ou inférieure selon la norme

ISA-S71.04-1985

Caractéristiques environnementales

(suite)

Dell PowerEdge R515-Systeme

Erste Schritte mit dem System

Genormtes Modell Reihe E12S und Reihe E13S

Anmerkungen, Vorsichtshinweise

und Warnungen

ANMERKUNG:

Eine ANMERKUNG macht auf wichtige Informationen

aufmerksam, mit denen Sie den Computer besser einsetzen können.

VORSICHTSHINWEIS:

Ein VORSICHTSHINWEIS macht aufmerksam auf

mögliche Beschädigung der Hardware oder Datenverlust, wenn die Anweisungen

nicht befolgt werden.

WARNUNG:

Durch eine WARNUNG werden Sie auf Gefahrenquellen

hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von

Personen zur Folge haben können.

____________________

Irrtümer und technische Änderungen vorbehalten.

Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche

Genehmigung von Dell Inc. ist strengstens untersagt.

Marken in diesem Text: Dell™, das DELL Logo und PowerEdge™ sind Marken von Dell Inc. AMD

ist eine eingetragene Marke von Advanced Micro Devices, Inc. Microsoft

, Windows

und Windows

Server

sind Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder

anderen Ländern. Red Hat Enterprise Linux

und Enterprise Linux

sind eingetragene Marken von

Red Hat, Inc. in den USA und/oder anderen Ländern. Novell

and SUSE

sind eingetragene Marken

von Novell Inc. in den USA und anderen Ländern. Citrix

, Xen

und XenServer

sind eingetragene

Marken oder Marken von Citrix Systems, Inc. in den USA und/oder anderen Ländern.

Andere in diesem Dokument möglicherweise verwendete Marken und Handelsnamen beziehen sich

auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch auf Marken

und Handelsbezeichnungen mit Ausnahme der eigenen.

Genormtes Modell Reihe E12S und Reihe E13S

Juni 2010

Teilenr. 9V9CK

Rev. A00

Erste Schritte mit dem System

Installation und Konfiguration

WARNUNG:

Lesen Sie vor dem Ausführen der folgenden Schritte

die Sicherheitshinweise für das System.

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie

die einzelnen Komponenten.

Lesen Sie vor der Montage der Schienen und dem Einbau des Systems im

Rack zunächst die mit dem System gelieferten Sicherheitshinweise und

die Rack-Installationsanleitung.

Erste Schritte mit dem System

Optional – Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm an (optional).

Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen

gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen.

Denken Sie daran, gegebenenfalls die Schrauben am Stecker des Bildschirm-

kabels festzuziehen.

Anschließen der Netzstromkabel

Verbinden Sie die Netzstromkabel mit dem System sowie gegebenenfalls mit

dem Bildschirm.

Erste Schritte mit dem System

Befestigen der Netzstromkabel

Bilden Sie mit dem Systemnetzstromkabel wie abgebildet eine Schlaufe, und

sichern Sie das Kabel mit dem beigefügten Band an der Klammer. Verbinden

Sie das andere Ende des Netzstromkabels mit einer geerdeten Steckdose oder

einer separaten Spannungsquelle, etwa einer unterbrechungsfreien

Stromversorgung (USV) oder einem Stromverteiler (PDU).

Einschalten des Systems

Drücken Sie den Netzschalter am System und am Bildschirm.

Die Betriebsanzeigen sollten aufleuchten.

Erste Schritte mit dem System

Anbringen der optionalen Frontverkleidung

Befestigen Sie die Frontverkleidung (optional).

Abschließen des Betriebssystem-Setups

Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit

dem System gelieferte Dokumentation zum Betriebssystem. Wenn Sie

das Betriebssystem erstmals installieren, finden Sie weitere Hinweise in

der Dokumentation zur Installation und Konfiguration des Betriebssystems.

Das Betriebssystem muss installiert sein, bevor Sie andere, nicht zusammen

mit dem System erworbene Hardware oder Software installieren.

Erste Schritte mit dem System

Unterstützte Betriebssysteme

ANMERKUNG:

Bei 12-Festplatten-Systemen mit zusätzlichen internen Festplatten

wird empfohlen, das Betriebssystem auf den internen Festplatten in einer RAID-1-

Konfiguration zu installieren.

•

Microsoft Windows Server 2008 SP2 Web, Standard und Enterprise (x86)

Edition

•

Microsoft Windows Server 2008 SP2 Web, Standard, Enterprise

und Datacenter (x64) Edition

•

Microsoft Windows Server 2008 R2 Web, Standard, Enterprise

und Datacenter (x64) Edition

•

Windows Small Business Server 2008 R2 (x64) Standard und

Premium Edition

•

Microsoft Windows Server 2008 R2 HPC (x64) Edition

•

Microsoft Windows Server 2008 SP2 HPC (x64) Edition

•

Red Hat Enterprise Linux 5.5 Standard (x86_64),

Advanced Platform (x86_64) und HPC Edition

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 SP3 (x86_64)

•

VMware ESX 4.0 Update 2 Classic Edition

•

VMware ESXi 4.0 Update 2 Installable Edition

•

VMware ESX 4.1 Classic Edition

•

VMware ESXi 4.1 Installable Edition

•

Citrix XenServer 5.6 Enterprise Edition

•

Microsoft Hyper-V Windows Server 2008 R2 (Standalone)

•

Microsoft Windows Server 2008 R2 Hyper-V-Rolle

ANMERKUNG:

Die neuesten Informationen zu den unterstützten

Betriebssystemen erhalten Sie unter

support.dell.com

Erste Schritte mit dem System

Weitere nützliche Informationen

WARNUNG:

Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit

dem Computer geliefert wurden. Garantiebestimmungen können möglicherweise

als separates Dokument beigelegt sein.

•

In der mit der Rack-Lösung gelieferten Rack-Dokumentation ist

beschrieben, wie das System in einem Rack installiert wird.

•

Hardware-Benutzerhandbuch

finden Sie Informationen über

Systemfunktionen, Fehlerbehebung im System und zum Installieren

oder Austauschen von Systemkomponenten. Sie finden dieses Dokument

online unter

support.dell.com/manuals

•

Alle im Lieferumfang des Systems enthaltenen Medien mit

Dokumentationen und Hilfsmitteln zur Konfiguration und Verwaltung

des Systems, insbesondere in Bezug auf Betriebssystem, System-

verwaltungssoftware, System-Updates und mit dem System erworbene

Komponenten.

ANMERKUNG:

Wenn auf der Website

support.dell.com/manuals

aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst,

denn frühere Informationen werden damit gegebenenfalls ungültig.

Anfordern von technischer Unterstützung

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können

oder das System sich nicht wie erwartet verhält, nehmen Sie das

Hardware-

Benutzerhandbuch

zur Hand. Dell™ bietet Ihnen umfangreiche Hardware-

Schulungen und Zertifizierungen. Nähere Informationen erhalten Sie unter

www.dell.com/training

. Diese Dienstleistungen stehen unter Umständen

nicht an allen Standorten zur Verfügung.

Erste Schritte mit dem System

Technische Daten

Prozessor

Prozessortyp

Bis zu zwei AMD Opteron 4100-Prozessoren

Erweiterungsbus

Bustyp

PCI-Express der 2. Generation

Erweiterungssteckplätze

über Riserkarten

ANMERKUNG:

Je nach Konfiguration ist das System mit Riser 1 oder Riser 2

ausgestattet.

Riser 1

ODER

Riser 2

Steckplatz 1: PCIe x4, halbe Baulänge,

volle Bauhöhe

Steckplatz 2: PCIe x4, volle Baulänge,

volle Bauhöhe

Steckplatz 3: PCIe x8, halbe Baulänge,

volle Bauhöhe

Steckplatz 4: PCIe x4, interner Steckplatz

für integrierte Karte

ANMERKUNG:

Alle vier Steckplätze sind

mit x8-Anschlüssen ausgestattet.

Steckplatz 1: PCIe x16, volle Baulänge,

volle Bauhöhe

Steckplatz 2: PCIe x4, intern für integrierte

Karte

ANMERKUNG:

Eine GPGPU-optimierte

Konfiguration (General Purpose Computation

on Graphics Processing Units) ist an Riser 2

verfügbar.

Erste Schritte mit dem System

Speicher

Architektur

Registrierte oder ungepuffferte Error

Correcting Code (ECC)-DIMM-Module

(DDR3, 1333 MHz)

Speichermodulsockel

Achtmal 240-polig

Speichermodulkapazitäten

1 GB, 2 GB, 4 GB oder 8 GB

RAM (Minimum)

1 GB mit einem Einzelprozessor

(1 DIMM je Prozessor)

RAM (Maximum)

64 GB (Zweifach-DIMMs mit jeweils 8 GB)

128 GB (Vierfach-DIMMs mit jeweils 16 GB)

(sofern verfügbar)

Laufwerke

Festplattenlaufwerke

8-Festplatten-Systeme

12-Festplatten-Systeme

Bis zu acht hot-swap-fähige SAS-, SATA-

oder SSD-Laufwerke (3,5 Zoll oder 2,5 Zoll)

Bis zu zwölf hot-swap-fähige SAS-, SATA-

oder SSD-Laufwerke (3,5 Zoll oder 2,5 Zoll)

und bis zu zwei verkabelte SAS- oder

SSD-Laufwerke (2,5 Zoll).

ANMERKUNG:

Bei 12-Festplatten-Systemen

mit zusätzlichen internen Festplatten wird

Συστήµατα Dell PowerEdge R515

Τα πρώτα βήµατα µε το σύστηµά σας

Ρυθµιστικό πρότυπο Σειρά E12S και

Σειρά E13S

Σηµειώσεις, ειδοποιήσεις και προσοχές

ΣΗΜΕΙΩΣΗ:

Η ΣΗΜΕΙΩΣΗ αφορά σηµαντικές πληροφορίες που σας

βοηθούν να χρησιµοποιείτε καλύτερα τον υπολογιστή σας.

ΠΡΟΣΟΧΗ:

Η ΠΡΟΣΟΧΗ υποδηλώνει πιθανή υλική ζηµιά ή απώλεια

δεδοµένων, αν δεν τηρηθούν οι οδηγίες.

ΕΙ∆ΟΠΟΙΗΣΗ:

Η ΕΙ∆ΟΠΟΙΗΣΗ αφορά πιθανή υλική ζηµιά, σωµατική

βλάβη ή θάνατο.

____________________

Οι πληροφορίες αυτού του εγγράφου υπόκεινται σε αλλαγές χωρίς ειδοποίηση.

Απαγορεύεται αυστηρώς η αναπαραγωγή αυτών των υλικών µε οποιονδήποτε τρόπο χωρίς την

έγγραφη άδεια της Dell Inc.

Τα εµπορικά σήµατα που χρησιµοποιούνται σε αυτό το κείµενο: η ονοµασία Dell™, το λογότυπο

DELL και η ονοµασία PowerEdge™ είναι εµπορικά σήµατα της Dell Inc. Η ονοµασία AMD

είναι

ένα σήµα κατατεθέν της Advanced Micro Devices, Inc. Οι ονοµασίες Microsoft

, Windows

και

Windows Server

είναι είτε εµπορικά σήµατα ή σήµατα κατατεθέντα της Microsoft Corporation στις

Ηνωµένες Πολιτείες ή/και άλλες χώρες. Οι ονοµασίες Red Hat Enterprise Linux

και Enterprise

Linux

είναι σήµατα κατατεθέντα της Red Hat, Inc. στις Ηνωµένες Πολιτείες ή/και άλλες χώρες.

Οι ονοµασίες Novell

και SUSE

είναι σήµατα κατατεθέντα της Novell Inc. στις Ηνωµένες Πολιτείες

και άλλες χώρες. Οι ονοµασίες Citrix

, Xen

και XenServer

είναι είτε σήµατα κατατεθέντα ή

εµπορικά σήµατα της Citrix System, Inc. στις Ηνωµένες πολιτείες ή/και άλλες χώρες.

Άλλα εµπορικά σήµατα και εµπορικές ονοµασίες µπορεί να χρησιµοποιούνται στο παρόν έγγραφο

αναφερόµενα είτε στους κατόχους των σηµάτων και των ονοµάτων είτε στα προϊόντα τους. Η Dell Inc.

παραιτείται από κάθε δικαίωµα σε εµπορικά σήµατα και εµπορικές ονοµασίες τρίτων.

Ρυθµιστικό πρότυπο Σειρά E12S και Σειρά E13S

Ιούνιος 2010

P/N 9V9CK

Αναθ. A00

Τα πρώτα βήµατα µε το σύστηµά σας

Εγκατάσταση και ρύθµιση παραµέτρων

ΕΙ∆ΟΠΟΙΗΣΗ:

Προτού εκτελέσετε την παρακάτω διαδικασία,

συµβουλευθείτε τις οδηγίες ασφάλειας που συνοδεύουν το σύστηµά

σας.

Άνοιγµα της συσκευασίας του συστήµατος

Ανοίξτε τη συσκευασία του συστήµατός σας και αναγνωρίστε κάθε αντικείµενο.

Συναρµολογήστε τις ράγες και εγκαταστήστε το σύστηµα σε βάση (rack) σύµφωνα µε

τις οδηγίες ασφάλειας και τις οδηγίες εγκατάστασης σε βάση, που παρέχονται µε το

σύστηµά σας.

Τα πρώτα βήµατα µε το σύστηµά σας

Προαιρετικά - Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

Συνδέστε το πληκτρολόγιο, το ποντίκι και την οθόνη (προαιρετικά).

Οι θύρες στο πίσω µέρος του συστήµατος έχουν εικονίδια, τα οποία υποδεικνύουν το

καλώδιο που συνδέεται σε κάθε θύρα. Πρέπει να σφίξετε τις βίδες (εάν υπάρχουν) στη

θύρα καλωδίου της οθόνης.

Σύνδεση των καλωδίων τροφοδοσίας

Συνδέστε το(τα) καλώδιο(α) τροφοδοσίας του συστήµατος στο σύστηµα και, εάν

χρησιµοποιείτε οθόνη, συνδέστε το καλώδιο τροφοδοσίας της οθόνης στην οθόνη.

Τα πρώτα βήµατα µε το σύστηµά σας

Ασφάλιση των καλωδίων τροφοδοσίας

Τυλίξτε το καλώδιο τροφοδοσίας του συστήµατος όπως φαίνεται στην εικόνα και

στερεώστε το στο στήριγµα χρησιµοποιώντας την παρεχόµενη ταινία. Τοποθετήστε

την άλλη άκρη του καλωδίου τροφοδοσίας σε γειωµένη πρίζα ή σε ξεχωριστή πηγή

ηλεκτρικού ρεύµατος, π.χ. σε ένα σύστηµα αδιάλειπτης τροφοδοσίας (UPS) ή µια

µονάδα διανοµής ρεύµατος (PDU).

Ενεργοποίηση του συστήµατος

Πατήστε το κουµπί λειτουργίας στο σύστηµα και την οθόνη. Ανάβουν οι λυχνίες

λειτουργίας.

Τα πρώτα βήµατα µε το σύστηµά σας

Τοποθέτηση της προαιρετικής στεφάνης συγκράτησης

Τοποθετήστε το πλαίσιο (προαιρετικά).

Ολοκλήρωση της εγκατάστασης του

λειτουργικού συστήµατος

Εάν έχετε αγοράσει προεγκατεστηµένο λειτουργικό σύστηµα, ανατρέξτε στην

τεκµηρίωση του λειτουργικού συστήµατος που συνοδεύει το σύστηµά σας. Όταν

εγκαθιστάτε ένα λειτουργικό σύστηµα για πρώτη φορά, ανατρέξτε στην τεκµηρίωση

εγκατάστασης και διαµόρφωσης που αφορά το λειτουργικό σας σύστηµα. Βεβαιωθείτε

ότι το λειτουργικό σύστηµα είναι εγκατεστηµένο προτού εγκαταστήσετε υλικό ή

λογισµικό που δεν έχετε αγοράσει µαζί µε το σύστηµα.

Τα πρώτα βήµατα µε το σύστηµά σας

Λειτουργικά συστήµατα που

υποστηρίζονται

ΣΗΜΕΙΩΣΗ:

Για συστήµατα δώδεκα µονάδων σκληρού δίσκου που

διαθέτουν πρόσθετες εσωτερικές µονάδες σκληρού δίσκου συνιστάται να

εγκαταστήσετε το λειτουργικό σύστηµα στις εσωτερικές µονάδες σκληρού

δίσκου βάσει µιας διαµόρφωσης RAID 1.

•

Microsoft Windows Server 2008 SP2, εκδόσεις Web, Standard και Enterprise

(x86)

•

Microsoft Windows Server 2008 SP2, εκδόσεις Web, Standard, Enterprise και

Datacenter (x64)

•

Microsoft Windows Server 2008 R2, εκδόσεις Web, Standard, Enterprise και

Datacenter (x64)

•

Microsoft Small Business Server 2008 R2 (x64), εκδόσεις Standard και Premium

•

Microsoft Windows Server 2008 R2 HPC, έκδοση (x64)

•

Microsoft Windows Server 2008 SP2 HPC, έκδοση (x64)

•

Red Hat Enterprise Linux 5.5, εκδόσεις Standard (x86_64),

Advanced Platform (x86_64) και HPC

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 SP3 (x86_64)

•

VMware ESX 4.0 Update 2 έκδοση Classic

•

VMware ESXi 4.0 Update 2 έκδοση Installable

•

VMware ESX 4.1 έκδοση Classic

•

VMware ESXi 4.1 έκδοση Installable

•

Citrix XenServer 5.6 έκδοση Enterprise

•

Microsoft Hyper-V Windows Server 2008 R2 (αυτόνοµα)

•

Microsoft Windows Server 2008 R2, ρόλος Hyper-V

ΣΗΜΕΙΩΣΗ:

Για τις πιο πρόσφατες πληροφορίες σχετικά µε τα

λειτουργικά συστήµατα που υποστηρίζονται, επισκεφτείτε τη διεύθυνση

www.dell.com

Τα πρώτα βήµατα µε το σύστηµά σας

Άλλες πληροφορίες που ενδέχεται να

χρειαστείτε

ΕΙ∆ΟΠΟΙΗΣΗ:

Ανατρέξτε στις πληροφορίες σχετικά µε την ασφάλεια

και τους κανονισµούς που έχουν αποσταλεί µε το σύστηµά σας.

Οι πληροφορίες για την εγγύηση ενδέχεται να συµπεριλαµβάνονται

σε αυτό το έγγραφο ή να αποτελούν ξεχωριστό έγγραφο.

•

Η τεκµηρίωση για τις βάσεις (rack), που συνοδεύει τη δική σας αντίστοιχη λύση,

περιγράφει πως να τοποθετήσετε το σύστηµά σας σε µια βάση.

•

Το

Εγχειρίδιο κατόχου υλικού

παρέχει πληροφορίες σχετικά µε τα

χαρακτηριστικά του συστήµατος και περιγράφει την αντιµετώπιση προβληµάτων

του συστήµατός σας και την εγκατάσταση ή την αντικατάσταση συστατικών

στοιχείων του συστήµατος. Το παρόν έγγραφο είναι διαθέσιµο ηλεκτρονικά στην

τοποθεσία

support.dell.com/manuals.

•

Τυχόν δίσκοι CD/DVD που συνοδεύουν το σύστηµά σας και παρέχουν

τεκµηρίωση και εργαλεία για τη διαµόρφωση και τη διαχείριση του συστήµατός

σας, όπου συµπεριλαµβάνονται η τεκµηρίωση και τα εργαλεία για το

λειτουργικό σύστηµα, το λογισµικό διαχείρισης συστήµατος, οι

ενηµερώσεις συστήµατος και τα εξαρτήµατα συστήµατος που αγοράσατε µαζί

µε το σύστηµά σας.

ΣΗΜΕΙΩΣΗ:

Ελέγχετε πάντοτε για ενηµερωµένες εκδόσεις στην

τοποθεσία

support.dell.com/manuals

και να διαβάζετε πρώτα τις

ενηµερωµένες εκδόσεις επειδή πολύ συχνά αντικαθιστούν τις

πληροφορίες άλλων εγγράφων.

Λήψη τεχνικής βοήθειας

Εάν δεν κατανοείτε µια διαδικασία του οδηγού αυτού ή αν το σύστηµα δεν λειτουργεί µε

τον αναµενόµενο τρόπο, ανατρέξτε στο

Εγχειρίδιο κατόχου υλικού

. Η Dell παρέχει

ολοκληρωµένη εκπαίδευση και πιστοποίηση υλικού. Για περισσότερες πληροφορίες,

ανατρέξτε στη διεύθυνση

www.dell.com/training

. Η υπηρεσία αυτή ενδέχεται να µην

προσφέρεται σε όλες τις τοποθεσίες.

Τα πρώτα βήµατα µε το σύστηµά σας

Τεχνικές προδιαγραφές

Επεξεργαστής

Τύπος επεξεργαστή

Έως και δύο επεξεργαστές AMD Opteron 4100

∆ίαυλος επέκτασης

Τύπος διαύλου

PCI Express Generation 2

Υποδοχές επέκτασης µε κάθετη

κάρτα (riser)

ΣΗΜΕΙΩΣΗ:

Ανάλογα µε τη διαµόρφωση, το σύστηµά σας µπορεί να διαθέτει την

κάθετη κάρτα 1 ή την κάθετη κάρτα 2.

Κάθετη κάρτα (riser) 1

Κάθετη κάρτα (riser) 2

Υποδοχή 1: PCIe x4, µισού µήκους, πλήρους

ύψους

Υποδοχή 2: PCIe x4, πλήρους µήκους,

πλήρους ύψους

Υποδοχή 3: PCIe x8, µισού µήκους, πλήρους

ύψους

Υποδοχή 4: PCIe x4, εσωτερική υποδοχή για

ενσωµατωµένη κάρτα

ΣΗΜΕΙΩΣΗ:

Και οι τέσσερις υποδοχές

είναι θύρες x8.

Υποδοχή 1: PCIe x16, πλήρους µήκους,

πλήρους ύψους

Υποδοχή 2: PCIe x4, εσωτερική υποδοχή για

ενσωµατωµένη κάρτα

ΣΗΜΕΙΩΣΗ:

Στην κάθετη κάρτα 2 υπάρχει

διαθέσιµος ένας υπολογισµός γενικής

χρήσης για τη βελτιστοποιηµένη διαµόρφωση

των µονάδων επεξεργασίας γραφικών

(GPGPU).

Τα πρώτα βήµατα µε το σύστηµά σας

Μνήµη

Αρχιτεκτονική

καταχωρηµένη 1333 MHz DDR3 ή χωρίς

περιοχή προσωρινής µνήµης µε Kώδικα

∆ιόρθωσης Σφάλµατος (ΕCC) Μονάδες DIMM

Υποδοχές λειτουργικών µονάδων

µνήµης

Οκτώ των 240 ακίδων

Χωρητικότητες µονάδων µνήµης

1 GB, 2 GB, 4 GB ή 8 GB

Ελάχιστη µνήµη RAM

1 GB µε µονό επεξεργαστή (1 DIMM)

ανά επεξεργαστή)

Μέγιστη µνήµη RAM

64 GB (µονάδες DIMM διπλής σειράς των

8 GB)

128 GB (µονάδες DIMM τετραπλής σειράς

των 16 GB) (αν είναι διαθέσιµες)

Μονάδες

Μονάδες σκληρού δίσκου

Συστήµατα µε οκτώ µονάδες

σκληρού δίσκου

Συστήµατα µε δώδεκα µονάδες

σκληρού δίσκου

Έως και οκτώ µονάδες σκληρού δίσκου SAS,

SATA ή SSD 3,5 ιντσών ή 2,5 ιντσών µε

δυνατότητα σύνδεσης εν ώρα λειτουργίας

Έως δώδεκα µονάδες σκληρού δίσκου SAS,

SATA ή SSD 3,5 ιντσών ή 2,5 ιντσών µε

δυνατότητα σύνδεσης εν ώρα λειτουργίας και

έως δύο µονάδες σκληρού δίσκου SAS ή SSD

2,5 ιντσών που συνδέονται µέσω καλωδίου

ΣΗΜΕΙΩΣΗ:

Για συστήµατα δώδεκα

µονάδων σκληρού δίσκου που διαθέτουν

πρόσθετες εσωτερικές µονάδες σκληρού

δίσκου συνιστάται να εγκαταστήσετε το

λειτουργικό σύστηµα στις εσωτερικές µονάδες

σκληρού δίσκου βάσει µιας διαµόρφωσης

RAID 1.

Μονάδα οπτικών δίσκων

Προαιρετική εσωτερική λεπτή µονάδα SATA

DVD-ROM ή DVD+/-RW

Προαιρετική εξωτερική µονάδα USB

DVD-ROM

ΣΗΜΕΙΩΣΗ:

Τα συστήµατα δώδεκα

µονάδων σκληρού δίσκου υποστηρίζουν

µόνο µια εξωτερική µονάδα USB DVD-ROM.

Τα πρώτα βήµατα µε το σύστηµά σας

Θύρες

Πίσω

Κάρτα δικτύου

∆ύο RJ-45 (για ενσωµατωµένες κάρτες

διασύνδεσης δικτύου 1-GB)

Σειριακές

9 ακίδων, DTE, συµβατές µε 16550

USB

∆ύο των 4 ακίδων, συµβατές µε USB 2.0

Κάρτα γραφικών

VGA 15 ακίδων

Μπροστά

Κάρτα γραφικών

VGA 15 ακίδων

USB

∆ύο των 4 ακίδων, συµβατές µε USB 2.0

Εσωτερικά

USB

∆ύο των 4 ακίδων, συµβατές µε USB 2.0

Κάρτα γραφικών

Τύπος κάρτας γραφικών

Matrox G200, ενσωµατωµένη στο BMC

Μνήµη κάρτας γραφικών

8 MB

Τροφοδοσία

Τροφοδοσία AC (ανά παροχή τροφοδοσίας)

Ισχύς σε watt

750 W (προαιρετική εφεδρική τροφοδοσία)

Τάση

Αυτορυθµιζόµενη 100–240 VAC, 50–60 Hz

Έκλυση θερµότητας

Συστήµατα µε οκτώ µονάδες

σκληρού δίσκου

Συστήµατα µε δώδεκα µονάδες

σκληρού δίσκου

2.200 BTU/hr µέγιστο

2450 BTU/hr µέγιστο

Μέγιστο ρεύµα εισροής

Κάτω από τυπικές συνθήκες γραµµής και

επάνω από το εύρος τιµών λειτουργίας

περιβάλλοντος ολόκληρου του συστήµατος,

το ρεύµα εισροής µπορεί να προσεγγίσει τα

55 A ανά ανά παροχή τροφοδοσίας για 10 ms ή

λιγότερο.

Τα πρώτα βήµατα µε το σύστηµά σας

Μπαταρίες

Μπαταρία συστήµατος

CR 2032 3,0 V ιόντων λιθίου σε σχήµα

νοµίσµατος

Φυσικά χαρακτηριστικά

Ύψος

Συστήµατα µε 8 µονάδες σκληρού

δίσκου

Συστήµατα µε δώδεκα µονάδες

σκληρού δίσκου

8,64 εκ. (3,4 ίντσες)

8,67 εκ. (3,42 ίντσες)

Πλάτος

Συστήµατα µε οκτώ µονάδες

σκληρού δίσκου

Συστήµατα µε δώδεκα µονάδες

σκληρού δίσκου

43,66 εκ. (17,19 ίντσες)

44,52 εκ. (17,53 ίντσες)

Βάθος

Συστήµατα µε οκτώ µονάδες

σκληρού δίσκου

Συστήµατα µε δώδεκα µονάδες

σκληρού δίσκου

61,02 εκ. (24,09 ίντσες)

66,46 εκ. (26,17 ίντσες)

Βάρος (µέγιστη διαµόρφωση)

Συστήµατα µε οκτώ µονάδες

σκληρού δίσκου

Συστήµατα µε δώδεκα µονάδες

σκληρού δίσκου

22,5 κιλά (49,5 λίβρες)

29,0 kg

Βάρος (κενό)

Συστήµατα µε οκτώ µονάδες

σκληρού δίσκου

Συστήµατα µε δώδεκα µονάδες

σκληρού δίσκου

13,5 κιλά (29,7 λίβρες)

15,85 kg

Τροφοδοσία

(συνέχεια)

Τα πρώτα βήµατα µε το σύστηµά σας

Χαρακτηριστικά περιβάλλοντος

ΣΗΜΕΙΩΣΗ:

Για επιπλέον πληροφορίες σχετικά µε τις περιβαλλοντικές µετρήσεις

για συγκεκριµένες διαµορφώσεις συστήµατος, επισκεφτείτε τη διεύθυνση

www.dell.com/environmental_datasheets

Θερµοκρασία

Κατά τη λειτουργία

από 10° έως 35°C, µε µέγιστο ρυθµό

µεταβολής της θερµοκρασίας τους 10°C/ώρα

ΣΗΜΕΙΩΣΗ:

Για υψόµετρο άνω των

900 µέτρων, η µέγιστη θερµοκρασία

λειτουργίας ελαττώνεται ονοµαστικά κατά

0,55°C ανά 168 µέτρα.

Κατά την αποθήκευση

από -40° έως 65°C, µε µέγιστο ρυθµό

µεταβολής της θερµοκρασίας τούς 20°C

ανά ώρα

Σχετική υγρασία

Κατά τη λειτουργία

20% έως 80% (χωρίς συµπύκνωση) µε µέγιστο

ρυθµό µεταβολής της υγρασίας 10% ανά ώρα

Κατά την αποθήκευση

5% έως 95%, µέγιστο βαθµό µεταβολής

υγρασίας 10% ανά ώρα.

Μέγιστη ταλάντευση

Κατά τη λειτουργία

0,26 G στα 5–350 Hz για 15 λεπτά

Κατά την αποθήκευση

1,87 G σε 10–500 Hz για 15 λεπτά

Μέγιστη δόνηση

Κατά τη λειτουργία

Ένας παλµός δόνησης στο θετικό τµήµα του

άξονα z (ένας παλµός σε κάθε πλευρά του

συστήµατος) των 31 G για έως και 2,6 ms προς

την κατευθύνση λειτουργίας

Κατά την αποθήκευση

Έξι διαδοχικά εκτελεσµένοι παλµοί δόνησης

στο θετικό και αρνητικό τµήµα των αξόνων x,

y και z (ένας παλµός σε κάθε πλευρά του

συστήµατος) των 71 G για έως και 2 ms και

δόνηση τετράγωνου κύµατος 32G, 270

ίντσες/δευτερόλεπτο.

Τα πρώτα βήµατα µε το σύστηµά σας

Υψόµετρο

Κατά τη λειτουργία

-16 έως 10.668 µέτρα (-50 έως 35.000 πόδια)

ΣΗΜΕΙΩΣΗ:

Για υψόµετρο άνω των

900 µέτρων, η µέγιστη θερµοκρασία

λειτουργίας ελαττώνεται ονοµαστικά κατά

0,55°C ανά 168 µέτρα.

Κατά την αποθήκευση

από -16 έως 10.600 µέτρα

Επίπεδα ρύπων στην ατµόσφαιρα

Κατηγορία

G1 ή χαµηλότερο, όπως ορίζεται από το

ISA-S71.04-1985

Χαρακτηριστικά περιβάλλοντος

(συνέχεια)

Systemy Dell PowerEdge R515

Rozpoczęcie pracy z systemem

Model zgodny z normą E12S Series i

E13S Series

Uwagi, przestrogi i ostrzeżenia

UWAGA:

UWAGA oznacza ważną wiadomość, która pomoże lepiej

wykorzystać komputer.

PRZESTROGA:

PRZESTROGA wskazuje na ryzyko uszkodzenia

sprzętu lub utraty danych w razie nieprzestrzegania instrukcji.

OSTRZEŻENIE:

OSTRZEŻENIE informuje o sytuacjach, w których

występuje ryzyko uszkodzenia mienia, odniesienia obrażeń ciała lub

śmierci.

____________________

Informacje zawarte w tym dokumencie mogą zostać zmienione bez uprzedzenia.

Powielanie tych materiałów w jakiejkolwiek formie bez pisemnej zgody firmy Dell Inc. jest surowo

zabronione.

Znaki towarowe użyte w tym dokumencie: Dell™, logo DELL i PowerEdge™ są znakami

towarowymi firmy Dell Inc. AMD

jest zarejestrowanym znakiem towarowym Advanced Micro

Devices, Inc. Microsoft

, Windows

i Windows Server

są znakami towarowymi lub

zarejestrowanymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych

i/lub innych krajach. Red Hat Enterprise Linux

i Enterprise Linux

są zarejestrowanymi znakami

towarowymi firmy Red Hat, Inc. w Stanach Zjednoczonych i/lub innych krajach. Novell

i SUSE

są zarejestrowanymi znakami towarowymi firmy Novell Inc. w Stanach Zjednoczonych i innych

krajach. Citrix

, Xen

i XenServer

są znakami towarowymi lub zarejestrowanymi znakami

towarowymi firmy Citrix System, Inc. w Stanach Zjednoczonych i/lub innych krajach.

Tekst może zawierać także inne znaki i nazwy handlowe, odnoszące się do podmiotów posiadających

prawa do tych znaków i nazw lub do ich produktów. Firma Dell Inc. nie rości sobie żadnych praw do

znaków i nazw towarowych innych niż jej własne.

Model zgodny z normą E12S Series i E13S Series

Czerwiec 2010

Nr ref. 9V9CK

Wersja A00

Rozpoczęcie pracy z systemem

Instalacja i konfiguracja

OSTRZEŻENIE:

Przed rozpoczęciem wykonywania poniższej

procedury zapoznaj się z instrukcjami dotyczącymi bezpieczeństwa

dołączonymi do systemu.

Rozpakowanie systemu

Rozpakuj system i zidentyfikuj jego poszczególne elementy.

Zamontuj prowadnice i zainstaluj system w szafie typu rack zgodnie z instrukcjami

dotyczącymi bezpieczeństwa oraz instrukcjami dotyczącymi montowania systemów w

szafie typu rack dostarczonymi wraz z systemem.

Rozpoczęcie pracy z systemem

Czynności opcjonalne — podłączanie klawiatury, myszy i

monitora

Podłącz klawiaturę, mysz i monitor (opcjonalnie).

Złącza w tylnej części systemu oznaczone są ikonami, wskazującymi kabel,

który należy podłączyć do każdego złącza. Upewnij się, że śruby na złączu kabla

monitora zostały dokręcone (o ile występują).

Podłączanie kabla (kabli) zasilania

Podłącz odpowiedni kabel (lub kable) zasilania do systemu oraz do monitora,

o ile używasz monitora.

Rozpoczęcie pracy z systemem

Mocowanie kabla (kabli) zasilania

Zegnij kabel zasilania systemu w pętlę, jak przedstawiono na rysunku, i zamocuj kabel

na wsporniku, używając załączonej opaski. Podłącz drugą końcówkę kabla zasilania do

uziemionego gniazdka elektrycznego lub oddzielnego źródła zasilania, np. do zasilania

bezprzerwowego (UPS) lub do jednostki rozdziału zasilania (PDU).

Włączanie systemu

Naciśnij przyciski zasilania systemu i monitora. Powinny zaświecić się wskaźniki

zasilania.

Rozpoczęcie pracy z systemem

Montaż opcjonalnej osłony

Zamontuj osłonę (opcjonalną).

Konfiguracja systemu operacyjnego

W przypadku zakupienia systemu operacyjnego zainstalowanego fabrycznie zapoznaj

się z dokumentacją systemu operacyjnego dostarczoną wraz z systemem. Przed

rozpoczęciem instalowania systemu operacyjnego po raz pierwszy zapoznaj się z

dokumentacją dotyczącą instalacji i konfiguracji systemu operacyjnego. Upewnij się,

że system operacyjny został zainstalowany przed instalacją sprzętu i oprogramowania

niezakupionego wraz z komputerem.

Rozpoczęcie pracy z systemem

Obsługiwane systemy operacyjne

UWAGA:

W systemach z dwunastoma dyskami twardymi z dodatkowymi

wewnętrznymi dyskami twardymi zaleca się zainstalowanie systemu

operacyjnego na wewnętrznych twardych dyskach w konfiguracji RAID 1.

•

Microsoft Windows Server 2008 SP2 – wersje Web, Standard oraz Enterprise

(x86)

•

Microsoft Windows Server 2008 SP2 – wersje Web, Standard, Enterprise oraz

Datacenter (x64)

•

Microsoft Windows Server 2008 R2 – wersje Web, Standard, Enterprise oraz

Datacenter (x64)

•

Microsoft Windows Small Business Server 2008 R2 (x64) – wersje Standard i

Premium (x64)

•

Microsoft Windows Server 2008 R2 HPC 2008 R2 – wersja (x64)

•

Microsoft Windows Server 2008 SP2 HPC – wersja (x64)

•

Red Hat Enterprise Linux 5.5 – wersje Standard (x86_64),

Advanced Platform (x86_64) i HPC

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 SP3 (x86_64)

•

VMware ESX 4.0, uaktualnienie 2 - wersja Classic

•

VMware ESXi 4.0, uaktualnienie 2 - wersja możliwa do instalacji

•

VMware ESX 4.1 - wersja Classic

•

VMware ESXi 4.1 - wersja możliwa do instalacji

•

Citrix XenServer 5.6 – wersja Enterprise

•

Microsoft Hyper-V Windows Server 2008 R2 (niezależny)

•

Microsoft Windows Server 2008 R2 Hyper-V

UWAGA:

Najbardziej aktualne informacje o obsługiwanych systemach

operacyjnych można znaleźć na stronie

support.dell.com

Rozpoczęcie pracy z systemem

Inne przydatne informacje

OSTRZEŻENIE:

Zobacz: uwagi dotyczące bezpieczeństwa i

przepisów prawnych w dokumencie dostarczonym wraz z systemem.

Informacje dotyczące gwarancji mogą zostać zamieszczone w tym

dokumencie lub dostarczone jako oddzielny dokument.

•

Dokumentacja dołączona do szafy typu rack przedstawia sposób

montowania w niej komputera.

•

Podręcznik użytkownika sprzętu

zawiera informacje o funkcjach systemu i opis

sposobów rozwiązywania problemów zaistniałych podczas jego użytkowania, a

także instrukcje dotyczące instalacji lub wymiany jego elementów. Dokument ten

jest dostępny w trybie online na stronie

support.dell.com/manuals

•

Wszystkie nośniki dostarczone z systemem zawierające dokumentację

i narzędzia do konfiguracji systemu oraz zarządzania nim, w tym te, które

dotyczą systemu operacyjnego, oprogramowania do zarządzania systemem,

uaktualnienia systemu oraz elementów nabytych wraz z systemem.

UWAGA:

Należy zawsze sprawdzać, czy na stronie

support.dell.com/manuals

pojawiły się aktualizacje, i czytać je w

pierwszej kolejności, ponieważ często pojawiają się one z

wyprzedzeniem w stosunku do innych dokumentów.

Uzyskiwanie pomocy technicznej

Jeśli procedury opisane w tym podręczniku są niezrozumiałe lub jeśli system nie działa

zgodnie z oczekiwaniami, należy zapoznać się z

Podręcznikiem użytkownika sprzętu

Dell™ oferuje kompleksowe szkolenie w dziedzinie sprzętu i certyfikację. Więcej

informacji na ten temat można znaleźć na stronie

www.dell.com/training

. Ta usługa

może nie być oferowana we wszystkich lokalizacjach.

Rozpoczęcie pracy z systemem

Dane techniczne

Procesor

Typ procesora

Do dwóch procesorów AMD Opteron 4100

Szyna rozszerzeń

Typ magistrali

PCI Express Generation 2

Gniazda rozszerzeń z zastosowaniem

kart nośnych

UWAGA:

W zależności od konfiguracji system może być wyposażony w kartę

nośną 1 lub kartę nośną 2.

Karta nośna 1

LUB

Karta nośna 2

Gniazdo 1: PCIe x4 o połówkowej długości i

pełnej wysokości

Gniazdo 2: PCIe x4 o pełnej długości i pełnej

wysokości

Gniazdo 3: PCIe x8 o połówkowej długości i

pełnej wysokości

Gniazdo 4: PCIe x4, wewnętrzne gniazdo dla karty

zintegrowanej

UWAGA:

Wszystkie cztery gniazda są

złączami x8.

Gniazdo 1: PCIe x16 o pełnej długości i pełnej

wysokości

Gniazdo 2: PCIe x4 wewnętrzne gniazdo dla

karty zintegrowanej

UWAGA:

Na karcie nośnej 2 jest

dostępna zoptymalizowana konfiguracja

General Purpose Computation on

Graphics Processing Units (GPGPU).

Pamięć

Architektura

Moduły pamięci 1333 MHz DDR3 rejestrowane

lub niebuforowane moduły DIMM z kodem

korekcji błędu (ECC)

Gniazda modułów pamięci

Osiem 240-stykowych

Pojemność modułów pamięci

1 GB, 2 GB, 4 GB lub 8 GB

Rozpoczęcie pracy z systemem

Minimalna pojemność pamięci RAM

1 GB z jednym procesorem (1 moduł DIMM

na każdy procesor)

Maksymalna pojemność pamięci RAM

64 GB (dwuszeregowe moduły DIMM 8 GB)

128 GB (czteroszeregowe moduły DIMM

16 GB) (o ile dostępne)

Napędy

Dyski twarde

Systemy z ośmioma dyskami

twardymi

Systemy z dwunastoma dyskami

twardymi

Do ośmiu wymienianych podczas pracy

3,5-calowych lub 2,5-calowych napędów SAS,

SATA lub SSD

Do dwunastu 3,5-calowych lub 2,5-calowych,

wymienianych podczas pracy napędów SAS,

SATA lub SSD i do dwóch 2,5-calowych

napędów SAS lub SSD połączonych kablem

UWAGA:

W systemach z dwunastoma

dyskami twardymi z dodatkowymi

wewnętrznymi dyskami twardymi zaleca

się zainstalowanie systemu operacyjnego

na wewnętrznych twardych dyskach w

konfiguracji RAID 1.

Napęd optyczny

Opcjonalny wewnętrzny wąski napęd SATA

DVD-ROM lub DVD+/-RW

Opcjonalny, zewnętrzny napęd DVD-ROM typu

USB

UWAGA:

Systemy z dwunastoma

dyskami twardymi obsługują tylko

zewnętrzny napęd DVD-ROM typu USB.

Pamięć

(ciąg dalszy)

Rozpoczęcie pracy z systemem

Złącza

Z tyłu

Kontroler NIC

Dwa złącza RJ-45 (dla zintegrowanych kart

sieciowych o pojemności 1 GB)

Szeregowe

9-stykowe, DTE, kompatybilne z 16550

USB

Dwa 4-stykowe, kompatybilne z USB 2.0

Wideo

15-stykowa karta VGA

Z przodu

Wideo

15-stykowa karta VGA

USB

Dwa 4-stykowe, kompatybilne z USB 2.0

Wewnętrzne

USB

Dwa 4-stykowe, kompatybilne z USB 2.0

Wideo

Typ wideo

Matrox G200, zintegrowana z kontrolerem płyty

Pamięć wideo

8 MB

Zasilanie

Zasilacz prądu zmiennego (na zasilacz)

Moc

750 W (opcjonalny zasilacz nadmiarowy)

Napięcie

100–240 V prądu zmiennego, automatyczne

dopasowywanie zakresu, 50–60 Hz

Emisja ciepła

Systemy z ośmioma dyskami

twardymi

Systemy z dwunastoma dyskami

twardymi

maks. 2200 BTU/godz.

maks. 2450 BTU/godz.

Maks. natężenie prądu przy

włączeniu

Przy typowym zasilaniu i w całym dozwolonym

zakresie warunków pracy systemu natężenie

prądu przy włączeniu może osiągnąć 55 A na

zasilacz przez 10 ms lub krócej.

Rozpoczęcie pracy z systemem

Baterie

Bateria systemu

Litowo-jonowa bateria pastylkowa CR 2032 o

napięciu 3,0 V

Cechy fizyczne

Wysokość

Systemy z ośmioma dyskami

twardymi

Systemy z dwunastoma dyskami

twardymi

8,64 cm

8,67 cm

Szerokość

Systemy z ośmioma dyskami

twardymi

Systemy z dwunastoma dyskami

twardymi

43,66 cm

44,52 cm

Głębokość

Systemy z ośmioma dyskami

twardymi

Systemy z dwunastoma dyskami

twardymi

61,02 cm

66,46 cm

Waga (przy maksymalnej konfiguracji)

Systemy z ośmioma dyskami

twardymi

Systemy z dwunastoma dyskami

twardymi

22,5 kg

29,0 kg

Waga (bez wyposażenia)

Systemy z ośmioma dyskami

twardymi

Systemy z dwunastoma dyskami

twardymi

13,5 kg

15,85 kg

Zasilanie

(ciąg dalszy)

Rozpoczęcie pracy z systemem

Warunki otoczenia

UWAGA:

Dodatkowe informacje o warunkach otoczenia przewidzianych dla

poszczególnych konfiguracji systemu można znaleźć na stronie

www.dell.com/environmental_datasheets

Temperatura:

W trakcie pracy

Od 10 do 35°C przy maksymalnym gradiencie

temperaturowym 10°C na godzinę

UWAGA:

W przypadku wysokości

powyżej 899,16 m maksymalna

temperatura, w jakiej urządzenie może

pracować, obniża się o 0,55°C na każde

167,64 m.

Przechowywanie

Od -40° do 65°C przy maksymalnym gradiencie

temperaturowym 20°C na godzinę

Wilgotność względna

W trakcie pracy

Od 20 do 80% (bez kondensacji)

przy maksymalnym gradiencie

wilgotności 10% na godzinę

Przechowywanie

Od 5% do 95%, maksymalny gradient

wilgotności 10% na godzinę.

Maksymalne drgania

W trakcie pracy

0,26 G przy częstotliwości 5 – 350 Hz przez

15 min.

Przechowywanie

1,87 G przy częstotliwości 10 – 500 Hz przez

15 min.

Maksymalny wstrząs

W trakcie pracy

Jeden impuls wstrząsowy na dodatniej osi Z

(jeden wstrząs po każdej stronie systemu) o

sile 31 G, trwający przez 2,6 ms w kierunkach

działania

Przechowywanie

Sześć kolejnych impulsów wstrząsowych na

dodatniej i ujemnej stronie osi X, Y i Z (jeden

wstrząs po każdej stronie systemu) o sile 71 G

trwających maksymalnie 2 ms z falą

kwadratową 32 G, 270 cali/sek.

Rozpoczęcie pracy z systemem

Wysokość n.p.m.

W trakcie pracy

Od -16 do 10 668 m

UWAGA:

W przypadku wysokości n.p.m.

powyżej 899,16 m maksymalna

temperatura, w jakiej urządzenie może

pracować, obniża się o 0,55°C na każde

167,64 m.

Przechowywanie

Od -16 do 10 600 m

Poziom zanieczyszczeń w powietrzu

Klasa

G1 lub niższa, wg definicji w ISA-S71.04-1985

Warunki otoczenia

(ciąg dalszy)

Системы Dell PowerEdge R515

Начало работы с системой

Нормативная модель серии E12S и E13S

Примечания, предупреждения

и предостережения

ПРИМЕЧАНИЕ:

ПРИМЕЧАНИЕ указывает на важную информацию,

которая поможет использовать компьютер более эффективно.

ВНИМАНИЕ:

ВНИМАНИЕ – указывает на риск повреждения

оборудования или потери данных в случае несоблюдения

инструкций.

ОСТОРОЖНО:

ОСТОРОЖНО указывает на потенциальную

опасность повреждения оборудования, получения травм или

угрозу для жизни.

____________________

Информация, содержащаяся в данном документе, может быть изменена без

предварительного уведомления.

Воспроизведение материалов данного руководства в любой форме без письменного разрешения

корпорации Dell Inc. строго запрещается.

В данном тексте используются следующие товарные знаки: Dell™, эмблема DELL,

PowerEdge™ являются товарными знаками корпорации Dell Inc. AMD

является

зарегистрированным товарным знаком корпорации Advanced Micro Devices, Inc. Microsoft

Windows

и Windows Server

являются товарными знаками или зарегистрированными

товарными знаками корпорации Microsoft в Соединенных Штатах и/или других странах.

Red Hat Enterprise Linux

и Enterprise Linux

являются охраняемыми товарными знаками

Red Hat, Inc., в США и других странах. Novell

и SUSE

являются зарегистрированными

торговыми марками корпорации Novell в США и других странах. Citrix

, Xen

и XenServer

являются товарными знаками или зарегистрированными товарными знаками компании Citrix

System в США и/или других странах.

Прочие товарные знаки и названия продуктов могут использоваться в данном документе для

обозначения компаний, заявляющих права на эти товарные знаки и названия, или продуктов

этих компаний. Dell Inc. не претендует на права собственности в отношении каких-либо

товарных знаков и торговых наименований, кроме своих собственных.

Нормативная модель серии E12S и E13S

Июнь 2010

P/N 9V9CK

Ред. A00

Начало работы с системой

Установка и конфигурирование

ОСТОРОЖНО:

Перед тем как приступить к выполнению

следующей процедуры, прочитайте инструкции по технике

безопасности, прилагаемые к системе.

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент.

Смонтируйте направляющие кронштейны и установите систему в стойку согласно

инструкциям по технике безопасности и инструкциям по установке стойки. Эти

инструкции прилагаются к системе.

Начало работы с системой

Дополнительно: подключение клавиатуры, мыши и

монитора

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на задней панели системы снабжены значками, позволяющими определить

соответствие кабелей разьемам. На кабельном разъеме монитора необходимо затянуть

винты (если они есть).

Подключение кабелей питания

Подключите кабель (кабели) питания к системе. Если используется монитор, также

подключите к нему кабель питания.

Начало работы с системой

Фиксация кабелей питания

Изогните кабель питания системы в форме петли, как показано на рисунке, и прикрепите

его шиной к прилагаемой скобе. Подключите другой конец кабеля питания к заземленной

электрической розетке или отдельному источнику питания, например к источнику

бесперебойного питания (ИБП) или блоку распределения питания (PDU).

Включение системы

Нажмите кнопки питания на системном блоке и мониторе. Должны загореться

индикаторы потребления энергии.

Начало работы с системой

Установка дополнительной лицевой панели

Установите лицевую панель (дополнительно).

Завершение установки операционной

системы

Если компьютер приобретен с предустановленной операционной системой,

см. соответствующую документацию, поставляемую вместе с компьютером.

Чтобы установить операционную систему, см. документацию по установке и

конфигурированию операционной системы. Операционная система должна быть

установлена до установки аппаратного или программного обеспечения, которое не

было приобретено вместе с системой.

Начало работы с системой

Поддерживаемые операционные

системы

ПРИМЕЧАНИЕ:

Для систем, в которых установлено двенадцать

жестких дисков с дополнительными внутренними жесткими дисками

рекомендуется устанавливать операционную систему на внутренние

жесткие диски в конфигурации RAID 1.

•

Microsoft Windows Server 2008 SP2 (x86) Web Edition, Standard Edition и Enterprise

Edition

•

Microsoft Windows Server 2008 SP2 Web Edition, Standard, Enterprise Edition

и DataCenter Edition (x64)

•

Microsoft Windows Server 2008 R2 Web Edition, Standard, Enterprise Edition

и DataCenter Edition (x64)

•

Microsoft Small Business Server 2008 R2 (x64) Standard Edition и Premium Edition

•

Microsoft Windows Server 2008 R2 HPC (x64) Edition

•

Microsoft Windows Server 2008 SP2 HPC (x64) Edition

•

Red Hat Enterprise Linux 5.5 Standard (x86_64) Edition, Advanced Platform (x86_64)

Edition и HPC Edition

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 с пакетом обновления SP3 (x86_64)

•

VMware ESX 4.0 обновление 2 Classic Edition

•

VMware ESXi 4.0 обновление 2 Installable Edition

•

VMware ESX 4.1 Classic Edition

•

VMware ESXi 4.1 Classic Edition

•

Citrix XenServer 5.6 Enterprise Edition

•

Microsoft Hyper-V Windows Server 2008 R2 (автономный)

•

Microsoft Windows Server 2008 R2 с ролью Hyper-V

ПРИМЕЧАНИЕ:

Свежую информацию о поддерживаемых

операционных системах см. на веб-странице

support.dell.com

Начало работы с системой

Прочая полезная информация

ОСТОРОЖНО:

См. документацию по безопасности и

соответствию нормативам, которая предоставляется вместе

с компьютером. Гарантийная информация может входить в

состав данного документа или предоставляться

в виде отдельного документа.

•

В документации, которая поставляется в комплекте со стойкой, содержатся

инструкции по установке системы в эту стойку.

•

Руководстве по эксплуатации оборудования

содержится информация о

характеристиках системы, порядке устранения неисправностей, установке и

замене ее компонентов. Данный документ доступен на веб-странице

support.dell.com/manuals

•

Любой носитель в комплекте с системой, содержащий документацию

и программные средства для настройки системы и управления ею, включая

компоненты, относящиеся к операционной системе, ПО для управления системой

и обновления системы, а также компоненты, приобретенные вместе с системой.

ПРИМЕЧАНИЕ:

Обязательно проверяйте наличие обновлений на

веб-странице

support.dell.com/manuals

и предварительно читайте

обновленные документы, поскольку они нередко заменяют

информацию, содержащуюся в других документах.

Получение технической поддержки

Если непонятна приведенная в настоящем руководстве процедура или если система

не работает должным образом, см.

руководство по эксплуатации оборудования

Корпорация Dell предлагает пройти полный курс обучения работе с оборудованием и

получить сертификат. Дополнительная информация представлена на веб-сайте

dell.com/training

. Службы обучения и сертификации доступны не во всех регионах.

Начало работы с системой

Технические характеристики

Процессор

Тип процессора

До двух процессоров AMD Opteron 4100

Шина расширения

Тип шины

PCI Express 2-го поколения

Разъемы расширениядля надстроечных

плат

ПРИМЕЧАНИЕ:

В зависимости от конфигурации в данной системе может

быть надстроечная плата 1 или надстроечная плата 2.

Надстроечная плата 1

ЛИБО

Надстроечная плата 2

Слот 1: PCIe x4, половинной длины, полной

высоты

Слот 2: PCIe x4, полной длины, полной высоты

Слот 3: PCIe x8, половинной длины, полной

высоты

Слот 4: PCIe x4, внутренний слот для встроенной

платы

ПРИМЕЧАНИЕ:

Все четыре слота

являются восьмиканальными разъемами.

Слот 1: PCIe x16, полной длины, полной высоты

Слот 2: PCIe x4, внутренний слот для встроенной

платы

ПРИМЕЧАНИЕ:

В надстроечной плате

2 доступна оптимизированная

конфигурация General Purpose

Computation on Graphics Processing Units

(GPGPU).

Память

Архитектура

1333 МГц DDR3 регистровой или

или небуферизованного (unbuffered) обнаружения и

корректировки ошибок

(Error Correcting Code — ECC)

Разъемы для модулей памяти

Восемь 240-контактных

Емкость модулей памяти

1 ГБ, 2 ГБ, 4 ГБ или 8 ГБ

Минимальный объем ОЗУ

1 ГБ с одним процессором (1 модуль памяти DIMM

на каждый процессор)

Начало работы с системой

Максимальный объем ОЗУ

64 ГБ (8 ГБ модули памяти с двусторонним

расположением чипов)

128 ГБ (16 ГБ модули памяти с четырехсторонним

расположением чипов) (если доступно)

Накопители

Жесткие диски

Системы с восемью жесткими дисками

Системы с 12 жесткими дисками

До восьми 3,5- или 2,5-дюймовых дисков SAS,

SATA или SSD с возможностью “горячего”

переключения

До двенадцати 3,5-дюймовых дисков SAS, SATA

или SSD с возможностью “горячего” переключения

и до двух 2,5-дюймовых дисков SAS или SSD с

кабельным подключением

ПРИМЕЧАНИЕ:

Для систем, в которых

установлено двенадцать жестких дисков с

дополнительными внутренними жесткими

дисками рекомендуется устанавливать

операционную систему на внутренние

жесткие диски в конфигурации RAID 1.

Оптический дисковод

Дополнительные внутренние малогабаритные

дисководы SATA DVD-ROM или DVD+/-RW

Дополнительный внешний USB-дисковод

DVD-ROM

ПРИМЕЧАНИЕ:

Системы с 12 жесткими

дисками поддерживают только внешний

привод USB DVD-ROM.

Память

(Продолжение)

Начало работы с системой

Разъемы

Задняя панель

Сетевая интерфейсная плата (NIC)

Два разъема RJ-45 (для встроенных сетевых

адаптеров Gigabit Ethernet)

Последовательный порт

9-контактный разъем DTE, совместимый с 16550

Шина USB

Два 4-контактных разъема, совместимых с шиной

USB 2.0

Видео

15-контактный разъем VGA

Передняя панель

Видео

15-контактный разъем VGA

Шина USB

Два 4-контактных разъема, совместимых с шиной

USB 2.0

Внутренние

Шина USB

Два 4-контактных разъема, совместимых с шиной

USB 2.0

Видео

Тип видео

Matrox G200, встроен в BMC

Видеопамять 8 Мб

Power (Питание)

Источник питания переменного тока (для каждого источника питания)

Мощность

750 Вт (дополнительный резервный блок питания)

Напряжение

100–240 В переменного тока, функция

автоматического переключения диапазонов

измерений, 50–60 Гц

Теплоотдача

Системы с восемью жесткими

дисками

Системы с 12 жесткими дисками

Максимум 2200 БТЕ/час

Максимум 2450 БТЕ/час

Максимальный бросок тока

При стандартных условиях питания сети и во

всем рабочем диапазоне внешних параметров

системы

бросок тока может достигать 55 А для каждого

источника питания в течение не более 10 мс.

Начало работы с системой

Аккумуляторные батареи

Системная аккумуляторная батарея

Литиевая батарейка типа “таблетка” CR 2032, 3,0 В

Физические характеристики

Высота

Системы с 8 жесткими дисками

Системы с 12 жесткими дисками

8,64 см (3,4 дюйма)

8,67 см (3,42 дюйма)

Ширина

Системы с восемью жесткими

дисками

Системы с 12 жесткими дисками

43,66 см (17,19 дюйма)

44,52 см (17,53 дюйма)

Длина

Системы с восемью жесткими

дисками

Системы с 12 жесткими дисками

61,02 см (24,09 дюйма)

66,46 см (26,17 дюйма)

Масса (макс. конфигурация)

Системы с восемью жесткими

дисками

Системы с 12 жесткими дисками

22,5 кг

29,0 кг

Масса (пустой)

Системы с восемью жесткими

дисками

Системы с 12 жесткими дисками

13,5 кг

15,85 кг

Условия эксплуатации

ПРИМЕЧАНИЕ:

Дополнительную информацию о параметрах окружающей

среды для установки определенной конфигурации системы см. на веб-

странице

www.dell.com/environmental_datasheets

Температура

В процессе работы

От 10 до 35 °C с максимальной скоростью

изменения температуры 10 °C в час

ПРИМЕЧАНИЕ:

Если высота над

уровнем моря превышает 900 м,

максимальная рабочая температура

снижается на 1 градус по Фаренгейту за

168 м.

Во время хранения

От –40° до 65°C с максимальной скоростью

изменения температуры 20°C в час

Power (Питание)

(Продолжение)

Начало работы с системой

Относительная влажность

В процессе работы

От 20% до 80% (без конденсации)

с максимальными колебаниями

влажности 10% в час

Во время хранения

от 5% до 95%, максимальное изменение влажности

10% в час.

Максимальная вибрация

В процессе работы

0,26 G при частоте 5–350 Гц в течение 15 минут

Во время хранения

1,87 G при частоте 10–500 Гц в течение 15 минут

Максимальная ударная нагрузка

В процессе работы

Один ударный импульс 31 G длительностью не

более 2,6 мс в положительном направлении по оси

z (по одному импульсу с каждой стороны системы)

при рабочей ориентации

Во время хранения

Шесть последовательных ударных импульсов 71 G

длительностью не более 2 мс в положительном

и отрицательном направлениях по осям X, Y и Z

(по одному импульсу с каждой стороны системы)

и прямоугольный импульс 32 G, 686 см/с

Высота над уровнем моря

В процессе работы

От -16 до 10 668 м (от -50 до 35 000 футов)

ПРИМЕЧАНИЕ:

Если высота над

уровнем моря превышает

900 м, максимальная рабочая

температура снижается на 1 °F/168 м.

Во время хранения

От –16 до 10 600 м (от –50 до 35 000 футов)

Уровень загрязняющих веществ в атмосфере

Класс

G1 или ниже, согласно классификации

ISA-S71.04-1985

Условия эксплуатации

(Продолжение)

Начало работы с системой

Sistemas Dell PowerEdge R515

Procedimientos iniciales con el sistema

Modelo reglamentario series E12S y E13S

Notas, precauciones y avisos

NOTA:

Una NOTA proporciona información importante que le ayudará a utilizar

mejor el ordenador.

PRECAUCIÓN:

Un mensaje de PRECAUCIÓN indica la posibilidad de daños en

el hardware o la pérdida de datos si no se siguen las instrucciones.

AVISO:

Un mensaje de AVISO indica el riesgo de daños materiales,

lesiones o incluso la muerte.

____________________

La información contenida en esta publicación puede modificarse sin previo aviso.

Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización

por escrito de Dell Inc.

Marcas comerciales utilizadas en este texto: Dell™, el logotipo de DELL y PowerEdge™ son marcas

comerciales de Dell Inc. AMD

es una marca comercial registrada de Advanced Micro Devices, Inc.

Microsoft

, Windows

y Windows Server

son marcas comerciales o marcas comerciales registradas

de Microsoft Corporation en los Estados Unidos o en otros países. Red Hat Enterprise Linux

Enterprise Linux

son marcas comerciales registradas de Red Hat, Inc. en los Estados Unidos o en

otros países. Novell

y SUSE

son marcas comerciales registradas de Novell Inc. en los Estados

Unidos y en otros países. Citrix

, Xen

y XenServer

son marcas comerciales o marcas comerciales

registradas de Citrix System, Inc. en los Estados Unidos o en otros países.

Otras marcas y otros nombres comerciales pueden utilizarse en esta publicación para hacer referencia

a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la

propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo reglamentario series E12S y E13S

Junio de 2010

N/P 9V9CK

Rev. A00

Procedimientos iniciales con el sistema

101

Instalación y configuración

AVISO:

Antes de realizar el procedimiento siguiente, revise las instrucciones

de seguridad incluidas con el sistema.

Desembalaje del sistema

Desembale el sistema e identifique cada elemento.

Monte los rieles e instale el sistema en el rack siguiendo las instrucciones

de seguridad y de instalación del rack incluidas con el sistema.

102

Procedimientos iniciales con el sistema

Conexión del teclado, el ratón y el monitor (opcional)

Conecte el teclado, el ratón y el monitor (opcional).

Los conectores de la parte posterior del sistema incluyen iconos que indican

qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos

(si procede) del conector del cable del monitor.

Conexión de los cables de alimentación

Conecte los cables de alimentación al sistema y, si se utiliza un monitor,

conecte el cable de alimentación correspondiente al monitor.

Procedimientos iniciales con el sistema

103

Fijación de los cables de alimentación

Doble el cable de alimentación del sistema en forma de bucle, como se muestra

en la ilustración, y fíjelo al soporte con la correa proporcionada. Conecte el otro

extremo del cable de alimentación a una toma eléctrica con conexión a tierra

o a otra fuente de energía, como por ejemplo un sistema de alimentación

ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).

Encendido del sistema

Presione el botón de encendido del sistema y del monitor. Los indicadores

de alimentación deberían iluminarse.

104

Procedimientos iniciales con el sistema

Instalación del embellecedor opcional

Instale el embellecedor (opcional).

Instalación del sistema operativo

Si ha adquirido un sistema operativo preinstalado, consulte la documentación

del sistema operativo que se suministra con el sistema. Para instalar un

sistema operativo por primera vez, consulte la documentación de instalación

y configuración del sistema operativo. Asegúrese de que el sistema operativo

esté instalado antes de instalar hardware o software no adquiridos con el

sistema.

Procedimientos iniciales con el sistema

105

Sistemas operativos admitidos

NOTA:

En sistemas con doce unidades de disco duro y con unidades de disco duro

internas adicionales, se recomienda instalar el sistema operativo en las unidades

de disco duro internas en una configuración RAID 1.

•

Microsoft Windows Server 2008 SP2 Web, Standard y Enterprise (x86)

Edition

•

Microsoft Windows Server 2008 SP2 Web, Standard, Enterprise y

Datacenter (x64) Edition

•

Microsoft Windows Server 2008 R2 Web, Standard, Enterprise y

Datacenter (x64) Edition

•

Windows Small Business Server 2008 R2 (x64) Standard y Premium

Edition

•

Microsoft Windows Server 2008 R2 HPC (x64) Edition

•

Microsoft Windows Server 2008 SP2 HPC (x64) Edition

•

Red Hat Enterprise Linux 5.5 Standard (x86_64), Advanced Platform

(x86_64) y HPC Edition

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 SP3 (x86_64)

•

VMware ESX 4.0 actualización 2 Classic Edition

•

VMware ESXi 4.0 actualización 2 Installable Edition

•

VMware ESX 4.1 Classic Edition

•

VMware ESXi 4.1 Installable Edition

•

Citrix XenServer 5.6 Enterprise Edition

•

Microsoft Hyper-V Windows Server 2008 R2 (independiente)

•

Microsoft Windows Server 2008 R2 con función Hyper-V

NOTA:

Para obtener la información más reciente sobre los sistemas operativos

admitidos, visite

support.dell.com

106

Procedimientos iniciales con el sistema

Otra información útil

AVISO:

Consulte la información sobre normativas y seguridad suministrada

con el sistema. La información sobre la garantía puede estar incluida en este

documento o constar en un documento aparte.

•

En la documentación del rack incluida con la solución de rack se describe

cómo instalar el sistema en un rack.

•

En el

Manual del propietario del hardware

se proporciona información

sobre las características del sistema y se describe cómo solucionar

problemas del sistema e instalar o sustituir componentes. Este documento

está disponible en línea en

support.dell.com/manuals

•

En los soportes multimedia suministrados con el sistema se incluyen

documentación y herramientas para configurar y administrar el sistema,

incluidas las del sistema operativo, el software de administración del

sistema, las actualizaciones del sistema y los componentes del sistema que

haya adquirido con el sistema.

NOTA:

Compruebe si hay actualizaciones en

support.dell.com/manuals

si las hay, léalas antes de proceder a la instalación, puesto que a menudo

sustituyen la información contenida en otros documentos.

Obtención de asistencia técnica

Si no comprende alguno de los procedimientos descritos en esta guía o si el

sistema no funciona del modo esperado, consulte el

Manual del propietario

del hardware

. Dell cuenta con una amplia oferta de formación y certificación de

hardware. Para obtener más información, vaya a

dell.com/training

. Es posible

que este servicio no se ofrezca en todas las regiones.

Procedimientos iniciales con el sistema

107

Información de la NOM (sólo para México)

La información que se proporciona a continuación aparece en el dispositivo

descrito en este documento, en cumplimiento de los requisitos de la Norma

Oficial Mexicana (NOM):

Especificaciones técnicas

Importador:

Número de modelo:

Series E12S y E13S

Voltaje de

alimentación:

100-240 V CA

Frecuencia:

50/60 Hz

Consumo eléctrico:

De 7,5 a 4,0 A

Procesador

Tipo de procesador

Hasta dos procesadores AMD Opteron 4100

Bus de expansión

Tipo de bus

PCI Express de segunda generación

Ranuras de expansión con tarjetas

verticales

NOTA:

Según la configuración, su sistema puede tener una tarjeta vertical 1

o una tarjeta vertical 2.

108

Procedimientos iniciales con el sistema

Tarjeta vertical 1

O bien:

Tarjeta vertical 2

Ranura 1: PCIe x4 de media longitud y altura

completa

Ranura 2: PCIe x4 de longitud y altura

completas

Ranura 3: PCIe x8 de media longitud y altura

completa

Ranura 4: PCIe x4, ranura interna para tarjeta

integrada

NOTA:

Las cuatro ranuras son conectores x8.

Ranura 1: PCIe x16 de longitud y altura

completas

Ranura 2: PCIe x4, ranura interna para tarjeta

integrada

NOTA:

En la tarjeta vertical 2 está disponible la

configuración optimizada GPGPU (computación

general en unidades de procesamiento de

gráficos).

Memoria

Arquitectura

Módulos DIMM DDR3 ECC

registrados o sin búfer

a 1 333 MHz

Zócalos de módulo de memoria

Ocho de 240 patas

Capacidades del módulo de memoria 1 GB, 2 GB, 4 GB o 8 GB

RAM mínima

1 GB con un único procesador (un DIMM

por procesador)

RAM máxima

64 GB (DIMM duales de 8 GB)

128 GB (DIMM cuádruples de 16 GB)

(si está disponible)

Bus de expansión

(continuación)

Procedimientos iniciales con el sistema

109

Unidades

Unidades de disco duro

Sistemas con ocho unidades

de disco duro

Sistemas con doce unidades

de disco duro

Hasta ocho unidades SAS, SATA o SSD

de 3,5 o 2,5 pulgadas de intercambio activo

Hasta doce unidades SAS, SATA o SSD

de 3,5 o 2,5 pulgadas de intercambio activo

y hasta dos unidades SAS o SSD de

2,5 pulgadas cableadas

NOTA:

En sistemas con doce unidades de

disco duro y con unidades de disco duro

internas adicionales, se recomienda instalar

el sistema operativo en las unidades de disco

duro internas en una configuración RAID 1.

Unidad óptica

Unidad de DVD-ROM o DVD+/-RW SATA

reducida interna opcional

Unidad de DVD-ROM USB externa opcional

NOTA:

Los sistemas con doce unidades

de disco duro sólo admiten una unidad

de DVD-ROM USB externa.

Conectores

Posteriores

NIC

Dos RJ-45 (para NIC de 1 GB integradas)

Serie

9 patas, DTE, compatible con 16550

USB

Dos de 4 patas compatibles con USB 2.0

Vídeo

VGA de 15 patas

Frontales

Vídeo

VGA de 15 patas

USB

Dos de 4 patas compatibles con USB 2.0

Internos

USB

Dos de 4 patas compatibles con USB 2.0

110

Procedimientos iniciales con el sistema

Vídeo

Tipo de vídeo

Matrox G200, integrado en la BMC

Memoria de vídeo

8 MB

Alimentación

Fuente de alimentación de CA (por fuente de alimentación)

Potencia

750 W (fuente de alimentación redundante

opcional)

Voltaje

100-240 V CA, autoajustable, 50-60 Hz

Disipación de calor

Sistemas con ocho unidades

de disco duro

Sistemas con doce unidades

de disco duro

2 200 BTU/h (644,7 W) como máximo

2 450 BTU/h (718 W) como máximo

Corriente de conexión máxima

En condiciones normales de línea y en todo

el rango operativo del sistema, la corriente

de la conexión puede alcanzar 55 A por cada

fuente de alimentación durante 10 ms

o menos.

Baterías

Batería del sistema

Batería de tipo botón litio-ion CR2032 de 3 V

Características físicas

Altura

Sistemas con ocho unidades

de disco duro

Sistemas con doce unidades

de disco duro

8,64 cm

8,67 cm

Anchura

Sistemas con ocho unidades

de disco duro

Sistemas con doce unidades

de disco duro

43,66 cm

44,52 cm

Procedimientos iniciales con el sistema

111

Profundidad

Sistemas con ocho unidades

de disco duro

Sistemas con doce unidades

de disco duro

61,02 cm

66,46 cm

Peso (configuración máxima)

Sistemas con ocho unidades

de disco duro

Sistemas con doce unidades

de disco duro

22,5 kg

29 kg

Peso (vacío)

Sistemas con ocho unidades

de disco duro

Sistemas con doce unidades

de disco duro

13,5 kg

15,85 kg

Especificaciones ambientales

NOTA:

Para obtener información adicional sobre medidas ambientales relativas a

configuraciones del sistema específicas, vaya a

www.dell.com/environmental_datasheets

Temperatura

En funcionamiento

De 10 °C a 35 °C con una gradación de

temperatura máxima de 10 °C por hora

NOTA:

Para altitudes superiores a 900 m,

la temperatura máxima de funcionamiento

se reduce 1 °C cada 300 m.

En almacenamiento

De –40 °C a 65 °C con una gradación de

temperatura máxima de 20 °C por hora

Características físicas

(continuación)

112

Procedimientos iniciales con el sistema

Humedad relativa

En funcionamiento

Del 20 al 80% (sin condensación) con

una gradación de humedad máxima del

10% por hora

En almacenamiento

Del 5 al 95% con una gradación de humedad

máxima del 10% por hora

Vibración máxima

En funcionamiento

0,26 G a 5-350 Hz durante 15 minutos

En almacenamiento

1,87 G a 10-500 Hz durante 15 minutos

Impacto máximo

En funcionamiento

Un choque en el sentido positivo del eje z

(un choque en cada lado del sistema) de 31 G

durante 2,6 ms en la orientación de

funcionamiento

En almacenamiento

Seis choques ejecutados consecutivamente en

los ejes x, y y z positivo y negativo (un choque

en cada lado del sistema) de 71 G durante un

máximo de 2 ms, y onda cuadrada de 32 G

a 686 cm/s

Altitud

En funcionamiento

De –16 a 10 668 m

NOTA:

Para altitudes superiores a 900 m,

la temperatura máxima de funcionamiento

se reduce 1 °C cada 300 m.

En almacenamiento

De –16 a 10 600 m

Nivel de contaminación atmosférica

Clase

G1 o menos de acuerdo con ISA-S71.04-1985

Especificaciones ambientales

(continuación)

Dell PowerEdge R515 Sistemleri

Sisteminizi Kullanmaya Başlarken

Düzenleyici Model E12S Serisi ve E13S Serisi

Notlar, Dikkat Edilecek Noktalar

ve Uyarılar

NOT:

NOT, bilgisayarınızdan daha iyi şekilde yararlanmanıza yardımcı

olacak önemli bilgiler verir.

DİKKAT:

DİKKAT, yönergelere uyulmadığında donanımın zarar

görebileceğini veya veri kaybı olabileceğini belirtir.

UYARI:

UYARI, meydana gelebilecek olası maddi hasar, fiziksel

yaralanma veya ölüm tehlikesi anlamına gelir.

____________________

Bu belgedeki bilgiler önceden bildirilmeksizin değiştirilebilir.

Dell Inc. şirketinin yazılı izni olmadan bu belgelerin herhangi bir şekilde çoğaltılması kesinlikle

yasaktır.

Bu metindeki ticari markalar: Dell™, DELL logosu ve PowerEdge™ Dell Inc. şirketinin ticari

markalarıdır. AMD

Advanced Micro Devices, Inc. şirketinin ticari bir markasıdır. Microsoft

Windows

ve Windows Server

Amerika'daki ve/veya diğer ülkelerdeki Microsoft Corporation'ın

ticari markaları ya da tescilli ticari markalarıdır. Red Hat Enterprise Linux

ve Enterprise Linux

Amerika'da ve/veya diğer ülkelerde Red Hat, Inc. şirketinin tescilli ticari markalarıdır. Novell

SUSE

Amerika'da ve diğer ülkelerde Novell Inc. şirketinin tescilli ticari markalarıdır. Citrix

Xen

ve XenServer

Amerika'da ve/veya diğer ülkelerde Citrix System, Inc. şirketinin tescilli ticari

markaları ya da ticari markalardır.

Bu yayında, marka ve adların sahiplerine ya da ürünlerine atıfta bulunmak için başka ticari marka ve

ticari adlar kullanılabilir. Dell Inc. kendine ait olanların dışındaki ticari markalar ve ticari isimlerle

ilgili hiçbir mülkiyet hakkı olmadığını beyan eder.

Düzenleyici Model E12S Serileri ve E13S Serileri

Haziran 2010

P/N 9V9CK

Rev. A00

Sisteminizi Kullanmaya Başlarken

115

Kurulum ve Yapılandırma

UYARI:

İzleyen işlemleri uygulamadan önce sistemle birlikte gelen

güvenlik yönergelerini okuyun.

Sistemi Paketinden Çıkarma

Sisteminizi paketinden çıkarın ve tüm parçaların tamam olup olmadığını kontrol

edin.

Rayların ve sistemin rafa montajını sistemle birlikte sağlanan güvenlik

yönergelerini ve raf montaj yönergelerini izleyerek gerçekleştirin.

116

Sisteminizi Kullanmaya Başlarken

İsteğe Bağlı – Klavye, Fare ve Monitörün Bağlanması

Klavye, fare ve monitörü bağlayın (isteğe bağlı).

Sisteminizin arkasındaki konektörlerde her konektöre hangi kablonun

takılacağını gösteren simgeler bulunur. Monitörün kablo konektöründe bulunan

vidaları (varsa) mutlaka sıkın.

Güç Kablosunun/Kablolarının Bağlanması

Sistemin güç kablolarının sisteme bağlantısını yapın ve bir monitör

kullanılıyorsa, monitörün güç kablosunun monitöre bağlantısını gerçekleştirin.

Sisteminizi Kullanmaya Başlarken

117

Güç Kablosunun/Kablolarının Sabitlenmesi

Sistemin güç kablosunu resimde gösterildiği gibi ilmek yapın ve kabloyu sistemle

birlikte verilen şeridi kullanarak desteğe sabitleyin. Güç kablosunun diğer ucunu

topraklı bir elektrik prizine veya kesintisiz güç kaynağı (UPS) veya güç dağıtım

birimi (PDU) gibi ayrı bir güç kaynağına takın.

Sistemin Açılması

Sistem ve monitör üzerindeki güç düğmesine basın. Güç göstergeleri

yanmalıdır.

118

Sisteminizi Kullanmaya Başlarken

İsteğe Bağlı Çerçevenin Takılması

Çerçeveyi takın (isteğe bağlı).

İşletim Sistemi Kurulumunu Tamamlama

Önceden yüklenmiş bir işletim sistemi satın aldıysanız, sisteminizle birlikte

gönderilen işletim sistemi belgelerine bakın. İşletim sistemini ilk defa kurmak

için, işletim sisteminize ait kurulum ve yapılandırma belgelerine bakın. İşletim

sisteminin sistemle birlikte satın alınmamış donanım veya yazılım kurulmadan

önce kurulduğundan emin olun.

Sisteminizi Kullanmaya Başlarken

119

Desteklenen İşletim Sistemleri

NOT:

İlave dahili sabit sürücülere sahip on iki sabit sürücülü sistem için,

RAID 1 yapılandırmasında dahili sabit sürücülerdeki işletim sistemine

kurmanız tavsiye edilmektedir.

•

Microsoft Windows Server 2008 SP2 Web, Standard ve Enterprise (x86)

Sürümleri

•

Microsoft Windows Server 2008 SP2 Web, Standard, Enterprise

ve Datacenter (x64) Sürümleri

•

Microsoft Windows Server 2008 R2 Web, Standard, Enterprise ve Datacenter

(x64) Sürümleri

•

Windows Small Business Server 2008 R2 (x64) Standard ve Premium

Sürümleri

•

Microsoft Windows Server 2008 R2 HPC (x64) Sürümü

•

Microsoft Windows Server 2008 SP2 HPC (x64) Sürümü

•

Red Hat Enterprise Linux 5.5 Standard (x86_64),

Advanced Platform (x86_64) ve HPC Sürümleri

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 SP3 (x86_64)

•

VMware ESX 4.0 Update 2 Classic Sürümü

•

VMware ESXi 4.0 Update 2 Kurulabilir Sürümü

•

VMware ESX 4.1 Classic Sürümü

•

VMware ESXi 4.1 Kurulabilir Sürümü

•

Citrix XenServer 5.6 Enterprise Sürümü

•

Microsoft Hyper-V Windows Server 2008 R2 (tek başına)

•

Microsoft Windows Server 2008 R2 Hyper-V rolü

NOT:

Desteklenen işletim sistemleri hakkındaki en son bilgiler için,

bkz.

support.dell.com

120

Sisteminizi Kullanmaya Başlarken

İhtiyacınız Olabilecek Diğer Bilgiler

UYARI:

Sisteminizle birlikte verilen güvenlik ve düzenleyici

bilgilere bakın. Garanti bilgileri bu belgeye dahil edilmiş veya

ayrı bir belge olarak eklenmiş olabilir.

•

Raf çözümünüze dahil edilmiş olan raf belgeleri sisteminizi bir rafa nasıl

kuracağınızı açıklar.

•

Donanım Kullanıcı El Kitabı

sistem özellikleri üzerine bilgiler içermekte ve

sistemde sorun giderme, sistem bileşenlerinin yüklenmesi ve değiştirilmesi

işlemlerinin nasıl yapılacağını anlatmaktadır. Bu belge çevrimiçi olarak

support.dell.com/manuals

adresinde bulunmaktadır.

•

Sisteminizle birlikte satın aldığınız işletim sistemi, sistem yönetimi yazılımı,

sistem güncellemeleri ve sistem bileşenleri ile ilgili olanlar dahil,

sisteminizle birlikte gönderilen ve sisteminizin yapılandırılması ve

yönetilmesi için belgeler ve araçlar sunan her türlü ortam.

NOT:

Her zaman

support.dell.com/manuals

adresindeki

güncellemeleri kontrol edin ve genellikle diğer belgelerdekinden daha

güncel bilgiler içerdiği için ilk önce güncellemeleri okuyun.

Teknik Yardım Alma

Bu kılavuzdaki bir prosedürü anlamazsanız veya sistem beklediğiniz

gibi çalışmazsa, bkz.

Donanım Kullanıcı El Kitabı

. Dell kapsamlı donanım

eğitimi ve sertifikasyon sunar. Daha fazla bilgi için bkz.

dell.com/training.

Bu hizmet tüm bölgelerde sunulmamaktadır.

Sisteminizi Kullanmaya Başlarken

121

Teknik Özellikler

İşlemci

İşlemci tipi

İki adet AMD Opteron 4100 işlemciye kadar

Genişletme Veriyolu

Veriyolu türü

PCI Express Generation 2

Genişletme yuvaları yükseltici kartları

kullanarak

NOT:

Yapılanmaya bağlı olarak, sisteminiz gerek yükseltici 1 gerekse

yükseltici 2'ye sahip olabilir.

Yükseltici 1

VEYA

Yükseltici 2

Yuva 1: PCIe x4, yarım uzunluk, tam yükseklik

Yuva 2: PCIe x4, tam uzunluk, tam yükseklik

Yuva 3: PCIe x8, yarım uzunluk, tam yükseklik

Yuva 4: PCIe x4, tümleşik kart için dahili yuva

NOT:

Tüm dört yuva, x8 konektörüdür.

Yuva 1: PCIe x16, tam uzunluk, tam yükseklik

Yuva 2: PCIe x4, tümleşik kart için dahili yuva

NOT:

Grafik İşleme Birimlerinde Genel

Maksat Hesaplamasının (GPGPU)

optimize edilmiş yapılandırması,

yükseltici 2 üzerinde mevcuttur.

Bellek

Mimari

1333 MHz DDR3 kayıtlı veya

arabelleğe alınmamış Hata Düzeltme Kodu

(ECC) DIMM'ler

Bellek modülü soketleri

8 adet 240-pim

Bellek modülü kapasiteleri

1 GB, 2 GB, 4 GB veya 8 GB

Minimum RAM

Tek işlemciyle 1 GB (1 DIMM)

(işlemci Başına)

Maksimum RAM

64 GB (8 GB çift aşamalı DIMM)

128 GB (16 GB dört aşamalı DIMM)

(varsa)

122

Sisteminizi Kullanmaya Başlarken

Sürücüler

Sabit sürücüler

Sekiz sabit sürücülü sistemler

On iki sabit sürücülü sistemler

En fazla 8 adet 3,5 inç veya 2,5 inç, çalışırken

değiştirilebilir SAS, SATA veya SSD

sürücüleri

En fazla on iki adet 3,5 inç ya da 2,5 inç,

çalışırken değiştirilebilir SAS, SATA veya SSD

sürücüsü ile en fazla iki adet kablolu 2,5 inç

SAS veya SSD sürücüsü

NOT:

İlave dahili sabit sürücülere sahip on

iki sabit sürücülü sistemler için, RAID 1

yapılandırmasında dahili sabit

sürücülerdeki işletim sistemine kurmanız

tavsiye edilmektedir.

Optik sürücü

İsteğe bağlı dahili ince tip SATA DVD-ROM

veya DVD+/-RW

İsteğe bağlı harici USB DVD-ROM

NOT:

On iki sabit sürücülü sistemler

sadece bir harici USB DVD-ROM'u

destekler.

Konektörler

Arka

NIC

İki adet RJ-45 (tümleşik 1 GB NIC'ler için)

Seri

9-pim, DTE, 16550 uyumlu

USB

İki adet 4 pimli USB 2.0 uyumlu

Video

15 pim VGA

Ön

Video

15 pim VGA

USB

İki adet 4 pimli USB 2.0 uyumlu

Dahili

USB

İki adet 4 pimli USB 2.0 uyumlu

Sisteminizi Kullanmaya Başlarken

123

Video

Video türü

Matrox G200, BMC'de tümleşik

Video belleği

8 MB

Power (Güç)

AC güç kaynağı (güç kaynağı başına)

Watt Değeri

750 W (isteğe bağlı yedekli güç kaynağı)

Gerilim

100–240 VAC, otomatik olarak seçim

yapabilen, 50–60 Hz

Isı dağıtımı

Sekiz sabit sürücülü sistemler

On iki sabit sürücülü sistemler

2200 BTU/saat maksimum

2450 BTU/saat maksimum

Maksimum boşalma akımı

Tipik hat şartları altında ve tüm sistem ortamı

işletim aralığında, boşalma akımı 10 ms veya

daha az olmak üzere, her bir güç kaynağı

başına 55 A'ya ulaşabilir.

Piller

Sistem pili

CR 2032 3.0-V lityum iyon düğme pil

Fiziksel

Yükseklik

Sekiz sabit sürücülü sistemler

On iki sabit sürücülü sistemler

8,64 cm (3,40 inç)

8,67 cm (3,42 inç)

Genişlik

Sekiz sabit sürücülü sistemler

On iki sabit sürücülü sistemler

43,66 cm (17,19 inç)

44,52 cm (17,53 inç)

Derinlik

Sekiz sabit sürücülü sistemler

On iki sabit sürücülü sistemler

61,02 cm (24,09 inç)

66,46 cm (26,17 inç)

Ağırlık (maksimum yapılandırma)

Sekiz sabit sürücülü sistemler

On iki sabit sürücülü sistemler

22,5 kg (49,5 lb)

29,0 kg (63,8 lb)

124

Sisteminizi Kullanmaya Başlarken

Ağırlık (boş durumda)

Sekiz sabit sürücülü sistemler

On iki sabit sürücülü sistemler

13,5 kg (29,7 lb)

15,85 kg (34,87 lb)

Çevre Özellikleri

NOT:

Belirli sistem yapılandırmalarına ilişkin çevresel ölçümlerle ilgili ek bilgi

için bkz.

www.dell.com/environmental_datasheets

Sıcaklık

Çalışma

Saatte maksimum 10°C'lik sıcaklık değişimli

10° - 35°C (50° - 95°F)

NOT:

2950 fitin üzerindeki yükseklikler

için, maksimum çalışma sıcaklığı

1ºF/550 ft. düşer.

Depolama

Saatte maksimum 20°C'lik sıcaklık değişimli

-40° - 65°C (-40° - 149°F)

Bağıl Nem

Çalışma

Saatte maksimum %10'luk nem değişimli

%20 - %80 (yoğunlaşmasız)

Depolama

Saatte maksimum %10'luk nem değişimi,

%5 - %95.

Maksimum titreşim

Çalışma

15 dk. için 5–350 Hz'de 0,26 G

Depolama

15 dk. için 10–250 Hz'de 1,87 G

Maksimum sarsıntı

Çalışma

Çalışma yönünde 2,6 ms için 31 G'lik pozitif z

ekseninde (sistemin her tarafında tek darbe) tek

sarsıntı darbesi

Depolama

2 ms, Kare Dalga 32G, 270 inç/saniyeye kadar

71 G'lik pozitif ve negatif x, y ve z

eksenlerinde (sistemin her tarafında bir darbe

olacak şekilde) art arda uygulanan altı sarsıntı

darbesi

Fiziksel

(Devamı)

Sisteminizi Kullanmaya Başlarken

125

Yükseklik

Çalışma

-16 - 10.600 m (-50 - 35.000 ft)

NOT:

2950 fitin üzerindeki yükseklikler

için, maksimum çalışma sıcaklığı

1ºF/550 ft. düşer.

Depolama

-16 - 10.600 m (-50 - 35.000 ft)

Havadan Geçen Madde Düzeyi

Sınıf

ISA-S71.04-1985 ile tanımlanan biçimde

G1 veya daha düşük

Çevre Özellikleri

(Devamı)

126

Sisteminizi Kullanmaya Başlarken

תוכרעמ Dell PowerEdge R515

תליחת הדובעה

םע תכרעמה

Model E12S Series

E13S Series

–

הניקתה

תושירד

תורעה

תוארתה

תורהזאו

הרעה

תנייצמ

עדימ

בושח

עייסיש

ךל

לצנל

תא

בשחמה

הרוצב

הבוט

רתוי

הארתה

תנייצמ

הנכס

לש

קזנ

ירשפא

הרמוחל

וא

ןדבוא

לש

םינותנ

תובקעב

יא

םויק

תוארוהה

הרהזא

תנייצמ

הנכס

לש

קזנ

ירשפא

שוכרל

יקזנ

ףוג

וא

תוומ

עדימה

ךמסמב

הז

יושע

תונתשהל

אלל

העדוה

תמדקומ

לכ

תויוכזה

תורומש

קותעש

םירמוח

הלא

לכב

ךרד

איהש

אהת

רשא

אהת

אלל

תלבק

תושר

בתכב

תאמ

Dell Inc.

רוסא

טלחהב

ינמיס

רחסמ

םיעיפומה

ךמסמב

Dell™

וגולה

לש

DELL

PowerEdge™

םה

ינמיס

רחסמ

לש

Dell Inc.

AMD

אוה

ןמיס

רחסמ

םושר

לש

Advanced Micro Devices, Inc.

Microsoft

Windows

Server

םה

ינמיס

רחסמ

וא

ינמיס

רחסמ

םימושר

לש

Microsoft Corporation

תוצראב

תירבה

וא

תונידמב

תורחא

Red Hat Enterprise Linux

Enterprise Linux

םה

ינמיס

רחסמ

םימשור

לש

Red Hat, Inc.

תוצראב

תירבה

וא

תונידמב

תורחא

Novell

SUSE

םה

ינמיס

רחסמ

םימושר

לש

Novell Inc.

תוצראב

תירבה

תונידמבו

תורחא

Citrix

Xen

XenServer

םה

ינמיס

רחסמ

םימושר

וא

ינמיס

רחסמ

לש

Citrix System, Inc.

תוצראב

תירבה

וא

תונידמב

תורחא

ינמיס

רחסמ

תומשו

רחסמ

םירחא

םירכזומה

ךמסמב

הז

יסחייתמ

תויושיל

תונעוטה

תולעבל

לע

םתוא

םינמיס

תומשו

וא

םירצומל

ןהלש

Dell Inc.

תרענתמ

לכמ

ןיינע

יניינק

ינמיסב

רחסמ

תומשבו

רחסמ

טעמל

םינמיסה

תומשהו

הלש

המצע

Model

E12S

Series

E13S Series

–

הניקתה

תושירד

ינוי

2010

רפסמ

קלח

9V9CK

הרודהמ

A00

תליחת

תכרעמה

םע

הדובעה

129

הנקתה

תעיבקו

צת

הרו

הרהזא

ינפל

עצבתש

תא

ךילהה

אבה

ןייע

תוארוהב

תוחיטבה

תופרוצמה

תכרעמל

תאצוה

תכרעמה

הזיראהמ

אצוה

תא

תכרעמה

ההזו

תא

לכ

םיטירפה

בכרה

תא

תוליסמה

ןקתהו

תא

תכרעמה

ןוראב

תרושקתה

םאתהב

תוארוהל

תוחיטבה

תוארוהלו

תנקתהל

ןורא

תרושקתה

תופרוצמה

תכרעמל

ךלש

130

תליחת

תכרעמה

םע

הדובעה

ילנויצפו

–

רוביח

תדלקמה

רבכעה

גצהו

רבח

תא

תדלקמה

רבכעה

גצהו

)

ילנויצפוא

םירבחמה

בגב

תכרעמה

םינמוסמ

םילמסב

םינייצמה

הזיא

לבכ

שי

סינכהל

ךותל

לכ

רבחמ

דפקה

קזחל

תא

םיגרבה

)

םא

םימייק

(

רבחמב

לבכה

לש

גצה

רוביח

לבכ

)

(

חתמה

רבח

תא

ילבכ

חתמה

לש

תכרעמה

תכרעמ

םאו

התא

שמתשמ

גצב

רבח

תא

לבכ

חתמה

לש

גצה

גצל

תליחת

תכרעמה

םע

הדובעה

131

עוביק

לבכ

)

(

חתמה

ףפוכ

תא

לבכ

חתמה

לש

תכרעמה

רוצו

ונממ

האלול

ומכ

רויאב

רחאל

ןכמ

רבח

תא

לבכה

תבשותל

תועצמאב

העוצרה

הקפוסש

רבח

תא

הצקה

ינשה

לש

לבכ

חתמה

עקשל

למשח

קראומ

וא

רוקמל

חתמ

דרפנ

ןוגכ

תכרעמ

לא

קספ

)

UPS

(

וא

הדיחי

תקולחל

חתמ

)

PDU

תלעפה

תכרעמה

ץחל

לע

גתמ

הלעפהה

תכרעמב

גצבו

ינווחמ

חתמה

וריאי

132

תליחת

תכרעמה

םע

הדובעה

תנקתה

חול

יוסיכה

ילנויצפואה

ןקתה

תא

חולה

ימדקה

)

ילנויצפוא

תמלשה

הנקתהה

לש

תכרעמ

הלעפהה

םא

תשכר

תכרעמ

הלעפה

תנקתומ

שארמ

ןייע

דועיתב

ףרוצמה

עמל

תכר

ידכ

ןיקתהל

תכרעמ

הלעפה

םעפב

הנושארה

ןייע

דועית

הנקתהה

תעיבקו

הרוצתה

לש

תכרעמ

הלעפהה

אדו

תכרעמש

הלעפהה

תנקתומ

ינפל

ןיקתתש

יביכר

הרמוח

תונכותו

אלש

ושכרנ

םע

תכרעמה

תוכרעמ

הלעפה

תוכמתנ

הרעה

תוכרעמב

לש

םינש

רשע

םיננוכ

םיחישק

םע

םיננוכ

םיחישק

םיימינפ

םיפסונ

ץלמומ

ןיקתהל

תא

תכרעמ

הלעפהה

םיננוכב

םיחישקה

םיימינפה

תרוצתב

RAID 1

•

תורודהמ

Web

Standard

Enterprise

לש

Microsoft Windows Server 2008

SP2 (x86)

•

תורודהמ

Web

Standard

Enterprise

Datacenter

לש

Microsoft Windows

Server 2008 SP2 (x64)

•

ודהמ

תור

Web

Standard

Enterprise

Datacenter

לש

Microsoft Windows

Server 2008 R2 (x64)

תליחת

תכרעמה

םע

הדובעה

133

•

תורודהמ

Standard

Premium

לש

Microsoft Windows Small Business

Server 2008 R2 (x64)

•

תרודהמ

Microsoft Windows Server 2008 R2 HPC (x64)

•

תרודהמ

Microsoft Windows Server 2008 SP2 HPC (x64)

•

תורודהמ

Red Hat Enterprise Linux 5.5 Standard (x86_64)

Advanced

Platform (x86_64)

HPC

•

SUSE Linux Enterprise Server 11 SP1 (x86_64)

•

SUSE Linux Enterprise Server 10 SP3 (x86_64)

•

VMware ESX 4.0 Update 2 Classic Edition

•

VMware ESXi 4.0 Update 2 Installable Edition

•

VMware ESX 4.1 Classic Edition

•

VMware ESXi 4.1 Installable Edition

•

Citrix XenServer 5.6 Enterprise Edition

•

Microsoft Hyper-V Windows Server 2008 R2

)

תכרעמ

תיאמצע

(

•

Microsoft Windows Server 2008 R2

דיקפת

Hyper-V

הרעה

תלבקל

עדימה

ינכדעה

רתויב

תודוא

תוכרעמ

הלעפה

תוכמתנ

האר

support.dell.com

134

תליחת

תכרעמה

םע

הדובעה

עדימ

ףסונ

יושעש

עייסל

ךל

הרהזא

ןייע

עדימב

אשונב

תוחיטב

תונקתו

ףרוצש

תכרעמל

ןכתיי

עדימש

לע

תוירחאה

לולכ

ךמסמב

הז

וא

ךמסמב

דרפנ

•

דועיתה

ןוראל

תרושקת

הוולנה

ןורתפל

ןורא

תרושקת

ךלש

ראתמ

דציכ

ןיקתהל

תא

תכרעמה

ןוראב

תרושקת

•

ךירדמ

שמתשמל

–

הרמוח

קפסמ

עדימ

לע

תונוכת

תכרעמה

ריבסמו

דציכ

רותפל

תויעב

תכרעמב

ןיקתהלו

וא

ףילחהל

תא

יביכר

תכרעמה

ךמסמ

הז

ןימז

טנרטניאב

תבותכב

support.dell.com/manuals

•

לכ

יגוס

הידמה

םיפרוצמה

תכרעמל

שאו

םיקפסמ

דועית

םילכו

םיעגונה

תרדגהל

הרוצתה

לוהינלו

לש

תכרעמה

ללוכ

הלא

םיכיישה

תכרעמל

הלעפהה

תנכותל

לוהינ

תכרעמה

ינוכדעל

תכרעמ

יביכרלו

תכרעמ

רשא

תשכר

םע

תכרעמה

הרעה

דפקה

קודבל

תבותכב

support.dell.com/manuals

םא

םימייק

םינוכדע

םישדח

אורקלו

םתוא

הליחת

רחאמ

לש

םיתע

תובורק

שי

םהל

תומידק

לע

ינפ

עדימ

עיפומה

םיכמסמב

םירחא

תלבק

עויס

ינכט

םא

ךניא

ןיבמ

ךילה

והשלכ

ךירדמב

הז

וא

םא

תכרעמה

הניא

תלעופ

הפוצמכ

ןייע

ךירדמ

שמתשמל

–

הרמוח

תרבח

Dell

תקפסמ

הכרדה

הכמסהו

תופיקמ

םוחתב

הרמוחה

תלבקל

עדימ

ףסונ

האר

dell.com/training

ןכתיי

תורישש

הז

וניא

ןימז

לכב

םירוזאה

תליחת

תכרעמה

םע

הדובעה

135

טרפמ

ינכט

דבעמ

גוס

דבעמ

דע

ינש

ידבעמ

Opteron 4100

לש

AMD

קיפא

הבחרה

גוס

קיפא

PCI Express

רוד

יצירח

הבחרה

יסיטרכל

Riser

הרעה

םאתהב

הרוצתל

תכרעמה

ךלש

היושע

ליכהל

Riser 1

וא

Riser 2

Riser 1

וא

Riser 2

ץירח

PCIe x4

יצח

ךרוא

הבוג

אלמ

ץירח

PCIe x4

ךרוא

אלמ

הבוג

אלמ

ץירח

PCIe x8

יצח

ךרוא

הבוג

אלמ

ץירח

PCIe x4

ץירח

ימינפ

סיטרכל

בלושמ

הרעה

לכ

תעברא

םיצירחה

םה

ירבחמ

ץירח

PCIe x16

ךרוא

אלמ

הבוג

אלמ

ץירח

PCIe x4

ץירח

ימינפ

סיטרכל

בלושמ

הרעה

ךתושרל

Riser 2

הרוצת

םע

המאתה

תבטוממ

GPGPU

)

General Purpose

Computation on Graphics Processing

Unit

ןורכיז

הרוטקטיכרא

1333

הגמ

ץרה

DDR3

םושר

וא

ECC

)

Error Correcting Code

(

אל

רגאנ

יביכר

DIMM

םיעקש

לש

ילודומ

ןורכיז

הנומש

םיעקש

לש

240

םיניפ

תולוביק

ילודומ

ןורכיז

הגי

םיתב

הגי

םיתב

הגי

םיתב

וא

הגי

םיתב

ןורכיז

RAM

ילמינימ

הגי

םיתב

םע

דבעמ

דיחי

)

1 DIMM

לכל

דבעמ

(

ןורכיז

RAM

ילמיסקמ

הגי

יתב

)

יביכר

DIMM

לש

הגי

םיתב

יתשב

תורוש

(

128

הגי

םיתב

)

יביכר

DIMM

לש

הגי

םיתב

עבראב

תורוש

(

)

רשאכ

ןימז

(

136

תליחת

תכרעמה

םע

הדובעה

םיננוכ

םיקסיד

םיחישק

תוכרעמ

הנומש

םיננוכ

םיחישק

תוכרעמ

םינש

רשע

םיננוכ

םיחישק

דע

הנומש

יננוכ

SAS

SATA

וא

SSD

לדוגב

3.5

ץניא

וא

2.5

ניא

הפלחהל

המח

דע

םינש

רשע

יננוכ

SAS

SATA

וא

SSD

לדוגב

3.5

ץניא

וא

2.5

ץניא

הפלחהל

המח

דעו

ינש

יננוכ

SAS

וא

SSD

לדוגב

2.5

ץניא

םע

םילבכ

הרעה

תוכרעמב

לש

םינש

רשע

םיננוכ

םיחישק

םע

םיננוכ

םיחישק

םיימינפ

םיפסונ

ץלמומ

ןיקתהל

תא

תכרעמ

הלעפהה

םיננוכב

ישקה

םיח

םיימינפה

תרוצתב

RAID 1

ןנוכ

יטפוא

ןנוכ

DVD-ROM

וא

DVD+/-RW

ימינפ

גוסמ

Slim-Line SATA

ילנויצפוא

ןנוכ

DVD-ROM

ינוציח

ילנויצפוא

רוביחב

USB

הרעה

תוכרעמ

לש

םינש

רשע

םיננוכ

םיחישק

תוכמות

קר

ןנוכב

DVD-ROM

ינוציח

רוביחב

USB

םירבחמ

בג

סיטרכ

קשממ

תשר

)

NIC

(

ינש

ירבחמ

RJ-45

)

רובע

יסיטרכ

קשממ

תשר

םיבלושמ

לש

הגי

םיתב

(

ירוט

םיניפ

DTE

םאות

16550

USB

םיינש

לש

םיניפ

ימאות

USB 2.0

ואידיו

VGA

םע

םיניפ

דצ

ימדק

ואידיו

VGA

םע

םיניפ

USB

םיינש

לש

םיניפ

ימאות

USB 2.0

ימינפ

USB

םיינש

ילעב

םיניפ

ימאות

USB 2.0

תליחת

תכרעמה

םע

הדובעה

137

ואידיו

גוס

ואידיו

Matrox G200

בלושמ

BMC

ןורכיז

ךסמ

הגמ

םיתב

תקפסא

למשח

קפס

חוכ

)

לכל

קפס

חוכ

(

קפסה

ילמשח

750

טאו

)

קפס

חוכ

ריתי

ילנויצפוא

(

חתמ

100

–

240

טלוו

חווט

יטמוטוא

50-60

ץרה

רוזיפ

םוח

תוכרעמ

הנומש

יננוכ

םיחישק

תוכרעמ

םינש

רשע

םיננוכ

םיחישק

2200 BTU

העשל

לכל

רתויה

2450 BTU

העשל

לכל

רתויה

םרז

סנכנ

ילמיסקמ

יאנתב

וק

םיליגר

חווטבו

תביבס

לועפתה

לש

תכרעמה

התוללכב

םרזה

סנכנה

יושע

עיגהל

דע

רפמא

לכל

קפס

חוכ

ךשמל

תויפלא

היינשה

וא

תוחפ

תוללוס

תללו

תכרעמ

תללוס

עבטמ

םותיל

ןויא

CR 2032 3.0-V

תודימ

תויזיפ

הבוג

תוכרעמ

הנומש

םיננוכ

םיחישק

תוכרעמ

םינש

רשע

םיננוכ

םיחישק

8.64

)

3.4

ץניא

8.67

)

3.42

ץניא

בחור

תוכרעמ

הנומש

םיננוכ

םיחישק

תוכרעמ

םינש

רשע

םיננוכ

םיחישק

43.66

)

17.19

ץניא

44.52

)

17.53

ץניא

קמוע

תוכרעמ

הנומש

םיננוכ

םיחישק

תוכרעמ

םינש

רשע

םיננוכ

םיחישק

61.02

)

24.09

ץניא

66.46

)

26.17

ץניא

לקשמ

)

הרוצת

תיברמ

(

תוכרעמ

הנומש

םיננוכ

םיחישק

תוכרעמ

םינש

רשע

םיננוכ

םיחישק

22.5

)

49.5

הרביל

(

29.0

)

63.8

הרביל

(

138

תליחת

תכרעמה

םע

הדובעה

תויזיפ

תודימ

)

ךשמה

(

לקשמ

)

קיר

(

תוכרעמ

הנומש

םיננוכ

םיחישק

תוכרעמ

םינש

רשע

םיננוכ

םיחישק

13.5

)

29.7

הרביל

(

15.85

)

34.87

הרביל

(

יאנת

הביבס

הרעה

תלבקל

עדימ

ףסונ

לע

תודימ

תויתביבס

רובע

תורוצת

תכרעמ

תויפיצפס

האר

www.dell.com/environmental_datasheets

הרוטרפמט

הלעפה

דע

סויזלצ

)

דע

טייהנרפ

(

םע

הדירי

תיתגרדה

הרוטרפמטב

תיברמה

לש

סויזלצ

העשב

הרעה

םיהבגב

לעמש

900

רטמ

)

2950

לגר

(

תרוטרפמט

הלועפה

תיברמה

תדרוי

רועישב

לש

0.56

סויזלצ

)

1°F

(

לכל

168

םירטמ

)

550

לגר

ןוסחא

דע

סויזלצ

)

דע

149

טייהנרפ

(

םע

יוניש

הרוטרפמט

יתגרדה

יברמ

לש

סויזלצ

העשב

תוחל

תיסחי

הלעפה

20%

דע

80%

)

אלל

יוביע

(

םע

יוניש

תוחל

יתגרדה

יברמ

לש

10%

העשב

ןוסחא

דע

95%

יוניש

תוחל

יתגרדה

יברמ

לש

10%

העשב

טטר

יברמ

הלעפה

0.26 G

5-350

ץרה

ךשמב

תוקד

ןוסחא

1.87 G

10-500

ץרה

ךשמב

תוקד

עוזעז

יברמ

הלעפה

תמיעפ

עוזעז

תחא

ריצב

יבויחה

)

המיעפ

תחא

לכב

דצ

לש

תכרעמה

(

לש

31 G

ךשמל

2.6

תויפלא

היינש

היצטניירואב

תילועפתה

ןוסחא

שש

תומיעפ

עוזעז

תולעפומה

וזב

רחא

וז

יריצב

חה

םייבוי

םיילילשהו

)

המיעפ

תחא

לכב

דצ

לש

תכרעמה

(

לש

71 G

ךשמל

תויפלא

היינשה

וא

תוחפ

לגו

עובר

32 G

270

ץניא

היינש

תליחת

תכרעמה

םע

הדובעה

139

הביבס

יאנת

)

ךשמה

(

הבוג

הלעפה

דע

10,668

רטמ

)

דע

35,000

לגר

(

הרעה

םיהבגב

לעמש

900

רטמ

)

2950

לגר

(

תרוטרפמט

הלועפה

תיברמה

תדרוי

רועיש

לש

0.56

סויזלצ

לכל

168

םירטמ

)

550

לגר

ןוסחא

דע

10,600

)

דע

35,000

לגר

(

תמר

םוהיז

יריווא

Class

וא

תוחפ

רדגומכ

ןקתב

ISA-S71.04-1985

140

תליחת

תכרעמה

םע

הדובעה

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Dell PowerEdge VRTX

Dell PowerEdge T110 II

Dell PowerEdge R210

Dell PowerEdge C6105

Dell PowerEdge R515: Environmental

Environmental: Dell PowerEdge R515

Table of contents

Systémy Dell PowerEdge R515

Začínáme se systémem

Systèmes Dell PowerEdge R515

Guide de mise en route

Dell PowerEdge R515-Systeme

Erste Schritte mit dem System

Συστήµατα Dell PowerEdge R515

Τα πρώτα βήµατα µε το σύστηµά σας

Systemy Dell PowerEdge R515

Rozpoczęcie pracy z systemem

Системы Dell PowerEdge R515

Начало работы с системой

Sistemas Dell PowerEdge R515

Procedimientos iniciales con el sistema

Dell PowerEdge R515 Sistemleri

Sisteminizi Kullanmaya Başlarken

תוכרעמ Dell PowerEdge R515

תליחת הדובעה

םע תכרעמה

Top 10 manuals

Additional manuals
