Dell FC8PT
Pass-Through Module
Stručný návod
Regulační model: FC8PT
Regulační typ: FC8PT

Poznámky, upozornění a varování
POZNÁMKA: POZNÁMKA označuje důležité informace, které vám pomohou lépe
pracovat s počítačem.
UPOZORNĚNÍ: UPOZORNĚNÍ označuje možnost poškození hardwaru nebo ztráty
dat v případě nedodržení pokynů.
VAROVÁNÍ: VAROVÁNÍ označuje možnost vzniku majetkových škod, úrazu nebo
usmrcení.
____________________
Informace v této publikaci se mohou bez předchozího oznámení změnit.
© 2010-2011 Dell Inc. Všechna práva vyhrazena.
Je přísně zakázáno reprodukovat tyto materiály v jakékoliv formě bez písemného svolení společnosti
Dell Inc.
Ochranné známky použité v tomto textu: Dell™ a logo DELL jsou ochranné známky společnosti Dell
®
®
Inc. Emulex
je registrovaná ochranná známka společnosti Emulex. QLogic
je registrovaná
ochranná známka společnosti QLogic Corporation.
V této publikaci mohou být uvedené další ochranné známky a obchodní názvy, které slouží k označení
subjektů uplatňující nárok na tyto značky či názvy, nebo jejich výrobků. Společnost Dell Inc. se zříká
jakýchkoliv majetkových zájmů na jiných než vlastních ochranných známkách a obchodních názvech.
Regulační model: FC8PT
Regulační typ: FC8PT
Březen 2011 Kat. č. VFNH3 Vyd. A01
P006304-01A vyd. A

1. Nainstalujte přechodový modul
POZNÁMKA: Počítačové vybavení obsahuje součástky citlivé na elektrostatické výboje,
které by se mohly během manipulace poškodit. Během instalace se doporučuje přijmout
opatření na ochranu před elektrostatickými výboji, například uzemněné zápěstní řemínky.
1
Odstraňte kryt kontaktů z konektoru na zadní straně přechodového modulu,
jak je znázorněno na obr. 1-1: Odstranění krytu kontaktů.

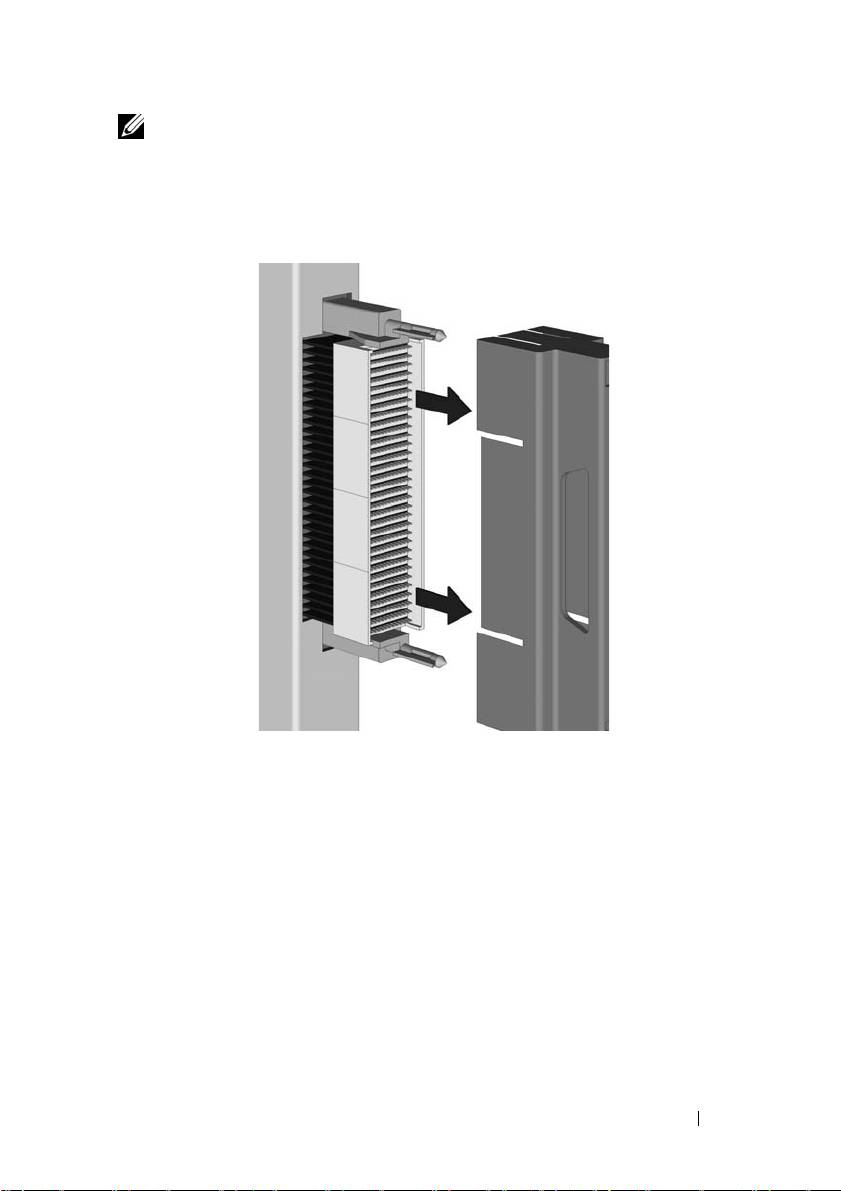

Obr. 1-1. Odstranění krytu kontaktů
2
V serveru najděte volnou zásuvku pro modul.
3
Pokud je ve zvolené zásuvce záslepka V/V modulu, odstraňte ji.
4
Ujistěte se, že aretační rameno je v odjištěné poloze, a zasuňte přechodový
modul až na doraz do zásuvky.
Přechodový modul FC8PT 83

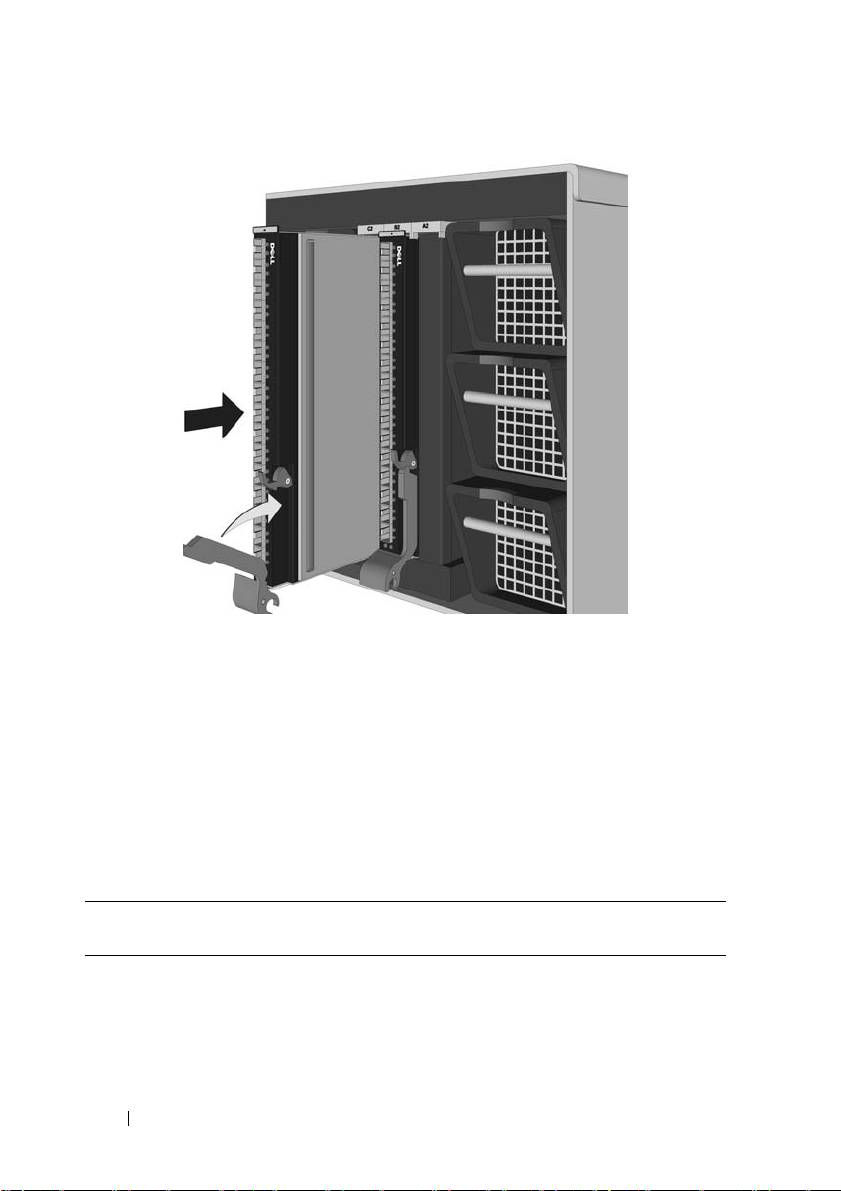

Obr. 1-2. Instalace přechodového modulu
5
Otočte aretační rameno nahoru tak, aby bylo vyrovnané s předním panelem a
jeho vrchol byl usazen v západce, jak je znázorněno na obr. 1-2: Instalace
přechodového modulu.
2. Připojte optický kabel (volitelný)
Nainstalujte optický kabel mezi přechodový modul a cílové zařízení. V případě
krátkovlnného laseru použijte optický kabel s vícevidovým vláknem, který
vyhovuje následujícím specifikacím.
Optický kabel Maximální délka Minimální
Konektor
délka
62,5/125µm (vícevidový) kabel,
150 m při 2,125 Gb/s
0,5 m LC
šířka pásma 200 MHz.km
70 m při 4,25 Gb/s
21 m při 8,5 Gb/s
84 Přechodový modul FC8PT

Optický kabel Maximální délka Minimální
Konektor
délka
50/125µm (vícevidový) kabel,
300 m při 2,125 Gb/s
0,5 m LC
šířka pásma 500 MHz.km
150 m při 4,25 Gb/s
50 m při 8,5 Gb/s
1
Zapojte optické kabely do konektorů LC na přechodovém modulu.
2
Druhý konec kabelu připojte k cílovému zařízení s rozhraním Fibre Channel.
3. Sledujte stavové LED

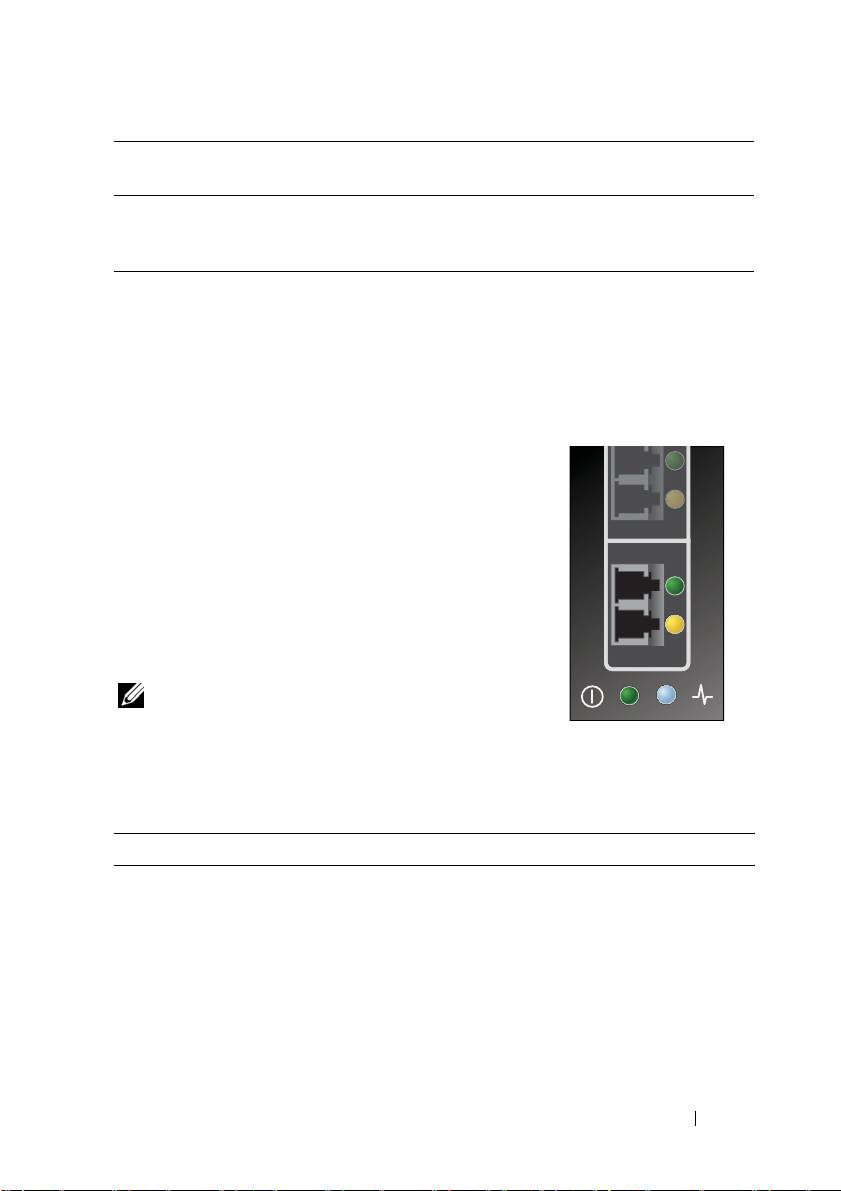

Na přechodovém modulu je několik světelných diod
(LED). Každý port má dvě LED (jednu zelenou a
jednu žlutou), které signalizují stav portů na SFP.
V tabulkách 1-1 a 1-2 najdete souhrn podmínek a
výsledků autodiagnostického testu po spuštění
(POST). Na spodní straně čelní desky přechodového
modulu jsou navíc další dvě LED (jedna modrá a jedna
žlutá), které signalizují stav přechodového modulu.
Stavové LED přechodového modulu jsou popsané
v tabulce 1-3: Stavové LED přechodového modulu.
POZNÁMKA: Pokud jde o podmínky rychlosti spojení,
mezi každou skupinou krátkých bliknutí (2, 3 nebo 4)
je jednosekundová pauza, kdy LED nesvítí. Měli byste
sledovat posloupnost blikání LED několik sekund,
abyste dokázali správně identifikovat pauzu.
Tabulka 1-1. Stavové LED portu – Emulex
Žlutá LED Zelená LED Stav
Nesvítí Nesvítí Neúspěšné probuzení (deska nereaguje)
Svítí Nesvítí Neúspěšný POST (deska nereaguje)
Dlouhé bliknutí Nesvítí Monitor neúspěšného probuzení
Krátké bliknutí Nesvítí Neúspěšný POST
Blikání Nesvítí Probíhá POST
Nesvítí Svítí Selhání za chodu
Přechodový modul FC8PT 85

Tabulka 1-1. Stavové LED portu – Emulex (pokračování)
Žlutá LED Zelená LED Stav
Svítí Svítí Selhání za chodu
2 krátká bliknutí Svítí Rychlost spojení 2 Gb – navázáno normální spojení
3 krátká bliknutí Svítí Rychlost spojení 4 Gb – navázáno normální spojení
4 krátká bliknutí Svítí Rychlost spojení 8 Gb – navázáno normální spojení
Nesvítí Dlouhé bliknutí Normální spojení přerušeno nebo nenavázáno
Dlouhé bliknutí Dlouhé bliknutí Off-line kvůli stahování
Krátké bliknutí Dlouhé bliknutí Omezený režim on-line (čeká se na restart)
Blikání Dlouhé bliknutí Omezený režim off-line (aktivní test)
Tabulka 1-2. Stavové LED portu – QLogic
Žlutá LED Zelená LED Stav
Nesvítí Nesvítí Vypnuto
Svítí Svítí Zapnuto (před inicializací firmwaru)
Blikání Blikání Závada firmwaru
Nesvítí Svítí Navázáno spojení
Nesvítí Blikání Aktivita
Blikání Nesvítí Návěstní signál
Tabulka 1-3. Stavové LED přechodového modulu
Žlutá LED Modrá LED Stav
Nesvítí Nesvítí Přechodový modul je vypnutý nebo je v
chybovém stavu
Nesvítí Svítí Přechodový modul je v pořádku
Svítí Nesvítí Závada přechodového modulu
Svítí Nesvítí Probíhá zavádění
Nesvítí Krátké bliknutí Řídicí jednotka skříně identifikuje
přechodový modul
Krátké bliknutí Nesvítí Nesprávná konfigurace spojení
86 Přechodový modul FC8PT

4. Nainstalujte ovladače
K tomuto zařízení nejsou žádné ovladače, firmware ani zaváděcí kód.
Pokud existuje příslušný obslužný software, najdete ho v části Technická
podpora na webových stránkách společnosti Dell (www.dell.com).
5. Máte potíže?
Bez ohledu na tvrzení v jakékoliv další dokumentaci nebo na jakýchkoliv
webových stránkách společnosti Dell se na přechodový modul FC8PT vztahuje
omezená záruka pro značkové výrobky Dell, která je popsána v Průvodci
informacemi o výrobcích a/nebo na místních webových stránkách společnosti Dell.
6. Bezpečnost při práci s laserem
Instalujte pouze laserová zařízení třídy 1 s osvědčením CDRH.
Přechodový modul FC8PT 87

Dell FC8PT
Pass-Through Module
Οδηγός γρήγορης εκκίνησης
Ρυθμιστικό μοντέλο: FC8PT
Ρυθμιστικός τύπος: FC8PT

Σημειώσεις, δηλώσεις Προσοχής
και Προειδοποιήσεις
ΣΗΜΕΙΩΣΗ: Μια ΣΗΜΕΙΩΣΗ υποδηλώνει σημαντικές πληροφορίες οι οποίες σας
βοηθούν να κάνετε καλύτερη χρήση του υπολογιστή σας.
ΠΡΟΣΟΧΗ: Μια δήλωση με την ένδειξη ΠΡΟΣΟΧΗ υποδηλώνει πιθανή
βλάβη στο υλισμικό ή απώλεια δεδομένων εάν δεν τηρηθούν οι οδηγίες.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μια ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδηλώνει πιθανή φθορά
σε περιουσιακά στοιχεία, προσωπικό τραυματισμό ή θάνατο.
____________________
Οι πληροφορίες στην παρούσα δημοσίευση υπόκεινται σε τροποποίηση χωρίς προειδοποίηση.
© 2010-2011 Dell Inc. Με επιφύλαξη παντός δικαιώματος.
Απαγορεύεται αυστηρά η αναπαραγωγή των συγκεκριμένων υλικών με οποιονδήποτε τρόπο χωρίς
τη γραπτή άδεια της Dell Inc.
Εμπορικά σήματα που χρησιμοποιούνται στο κείμενο αυτό: Το Dell™ και το λογότυπο
®
DELL αποτελούν εμπορικά σήματ της Dell Inc. Το Emulex
αποτελεί σήμα κατατεθέν της Emulex.
®
Το QLogic
αποτελεί σήμα κατατεθέν της QLogic Corporation.
Άλλα εμπορικά σήματα και εμπορικές επωνυμίες ενδέχεται να χρησιμοποιούνται στην παρούσα
δημοσίευση για ν αναφερθούν είτε στα νομικά πρόσωπα των διακριτικών και των ονομάτων είτε στα
προϊόντα τους. Η Dell Inc. αποποιείται οποιουδήποτε αποκλειστικού συμφέροντος σε εμπορικά
σήματα και εμπορικές επωνυμίες πέραν του δικού ης.
Ρυθμιστικό μοντέλο: FC8PT
Ρυθμιστικός τύπος: FC8PT
Μάρτιος 2011 P/N VFNH3 Αναθ. A01
P006304-01A Αναθ. A

1. Εγκαταστήστε τη Μονάδα Διέλευσης
ΣΗΜΕΙΩΣΗ: Ο εξοπλισμός υπολογιστή περιλαμβάνει στατικά ευαίσθητα εξαρτήματα
τα οποία ενδέχεται να υποστούν βλάβη κτά το χειρισμό. Προτείνονται προληπτικά μέτρα
στατικότητας, όπως γειωμένοι ιμάντες καρπού, κατά τη διαδικσία εγκατάστασης.
1
Αφαιρέστε το κάλυμμα ακίδων από το ρευματολήπτη στο πίσω μέρος της μονάδας
διέλευσης, όπως φαίνεται στο Σχμα 1-1, Αφαίρεση του καλύμματος ακίδων.

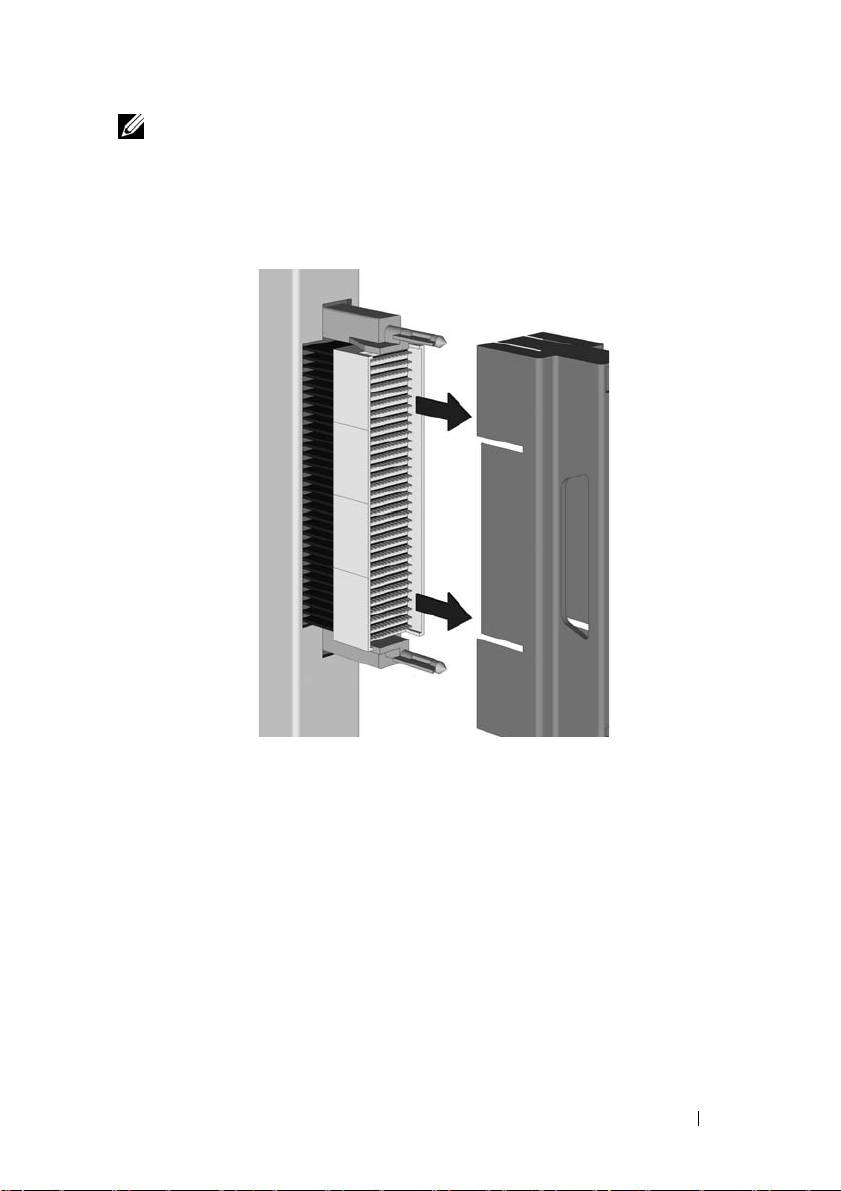

Σχήμα 1-1. Αφαίρεση του καλύμματος ακίδων
2
Εντοπίστε κενό φατνίο μονάδας στο διακομιστή.
3
Εάν το επιλεγμένο φατνίο περιλαμβάνει κενή μονάδα Εισόδου/ Εξόδου, αφαιρέστε τη.
4
Βεβαιωθείτε ότι ο βραχίονας ασφάλισης βρίσκεται στη μη ασφαλισμένη θέση και
ολισθήστε τη μονάδα διέλευσης στο φατνίο μέχρι να σταματήσει.
Μονάδα Διέλευσης FC8PT 90

Σχήμα 1-2. Εγκατάσταση της Μονάδας Διέλευσης
5
Περιστρέψτε το βραχίονα ασφάλισης προς τα πάνω μέχρι να είναι στοιχισμένος
έναντι του εμπρόσθιου πίνακα κι το άνω μέρος του βραχίονα βρίσκεται στο στροφέα
ασφάλισης, όπως φαίνεται στο Σχήμα 1-2, Εγκατάσταση της Μοάδας Διέλευσης.
2. Προσαρτήστε καλώδιο
οπτικών ινών (προαιρετικό)
Εγκαταστήστε καλώδιο οπτικών ινών μεταξύ της μονάδας διέλευσης και της
συσκευής στόχο. Με λέιζερ βραχέων κυμάτων, χρησιμοποιήστε καλώδιο
οπτικών ινών πολλαπλών λειτουργιών, το οποίο είναι σύμμορφο με τις
ακόλουθς τεχνικές προδιαγραφές.
Καλώδιο οπτικών ινών Μέγιστο μέγεθος Ελάχιστο μέγεθος Σύνδεσμος
62,5/125 µm (πολλαπλές
150 μέτρα στα 2,125 Gb/s
,5 μέτρο LC
λειτουργίες) 200 MHz*km
70 μέτρα στα 4,25 Gb/s
ευρυζωνικό καλώδιο
21 μέτρα στα 8,5 Gb/s
91 Μονάδα Διέλευσης FC8PT

Καλώδιο οπτικών ινών Μέγιστο μέγεθος Ελάχιστο μέγεθος Σύνδεσμος
50/125 µm (πολλαπλές
300 μέτρα στα 2,125 Gb/s
,5 μέτρο LC
λειτουργίες) 500 MHz*km
150 μέτρα στα 4,25 Gb/s
ευρυζωνικό καλώδιο
50 μέτρα στα 8,5 Gb/s
1
Συνδέστε τα καλώδια οπτικών ινών στους συνδέσμους LC στη μονάδα διέλευσης.
2
Συνδέστε το άλλο άκρο του καλωδίου στη συσκευή στόχο του Καναλιού Ινών.
3. Προβολή λυχνιών LED κατάστασης
Η μονάδα διέλευσης περιλαμβάνει αρκετές διόδους
εκπομπής φωτός (LED). Κάθε θύρα περιλαμβάνει ένα
ζεύγος LED (μα πράσινη και μια κίτρινη) τα οποία
υποδηλώνουν την κατάσταση των θυρών στο SFP.
Οι συνθήκες και τα αποτελέσματα του
Αυτοδιαγνωστικού Ελέγχου Εκκίνησης (POST)
συνοψίζονται στους Πίνακες 1-1 και 1-2.
Επιπρόσθετα, στο κάτω έρος της προμετωπίδας στη
μονάδα διέλευσης υπάρχει ένα πρόσθετο
ζεύγος LED
(μια μπλε και μια κίτρινη) οι οποες δείχνουν την
κατάσταση της μονάδας διέλευσης. Οι λυχνίες LED
της κατάστασης στη μονάδα διέλευσης
παρουσιάζονται στον Πίνακα 1-3, Λυχνίες LED
κατάστασης μονάδας διέλευσης.
ΣΗΜΕΙΩΣΗ: Για τις συνθήκες του ρυθμού συνδέσμου, υπάρχει παύση ενός
δευτερολέπτου όταν η λυχνία LED είναι ανενεργή μεταξύ κάθε ομάδας γρήγορων
αναλαμπών (2, 3 ή 4). Πρέπει να τηρήσετε την αλληλουχία λυχνιών LED για αρκετά
δευτερόλεπτα, ώστε να εξασφαλίσετε ότι η παύση αναγνωρίζεται ορθά.
Πίνακας 1-1. Λυχνία LED κατάστασης θύρας – Emulex
Κίτρινη λυχνία LED Πράσινη λυχνία LED Κατάσταση
Ανενεργή Ανενεργή Σφάλμα αφύπνισης (νεκρή πλακέτα)
Ενεργή Ανενεργή Σφάλμα POST (νεκρή πλακέτα)
Αργή αναλαμπή Ανενεργή Παρακολούθηση σφάλματος αφύπνισης
Γρήγορη αναλαμπή Ανενεργή Σφάλμα POST
Ακαριαία λάμψη Ανενεργή Επεξεργασία POST σε εξέλιξη
Ανενεργή Ενεργή Σφάλμα κατά τη λειτουργία
Μονάδα Διέλευσης FC8PT 92

Πίνακας 1-1. Λυχνία LED κατάστασης θύρας – Emulex
(συνέχεια)
Κίτρινη λυχνία LED Πράσινη λυχνία LED Κατάσταση
Ενεργή Ενεργή Σφάλμα κατά τη λειτουργία
2 γρήγορες
Ενεργή 2-Gb ρυθμός συνδέσμου -
αναλαμπές
κανονική σύνδεση
3 γρήγορες
Ενεργή 4-Gb ρυθμός συνδέσμου -
αναλαμπές
κανονική σύνδεση
4 γρήγορες
Ενεργή 8-Gb ρυθμός συνδέσμου -
αναλαμπές
κανονική σύνδεση
Ανενεργή Αργή αναλαμπή Κανονική αποσύνδεση ή δεν εκκινήθηκε
Αργή αναλαμπή Αργή αναλαμπή Εκτός σύνδεσης για μεταφόρτωση
Γρήγορη αναλαμπή Αργή αναλαμπή Περιορισμένη λειτουργία εκτός σύνδεσης
(εν αναμονή για επανεκκίνηση)
Ακαριαία λάμψη Αργή αναλαμπή Περιορισμένη λειτουργία εκτός σύνδεσης
(ενεργή δοκιμή)
Πίνακας 1-2. Λυχνία LED κατάστασης θύρας – QLogic
Κίτρινη λυχνία LED Πράσινη λυχνία LED Κατάσταση
Ανενεργή Ανενεργή Διακοπή λειτουργίας
Ενεργή Ενεργή Έναρξη λειτουργίας (πριν την αρχικοποίηση
του υλικολογισμικού)
Ακαριαία λάμψη Ακαριαία λάμψη Σφάλμα υλικολογισμικού
Ανενεργή Ενεργή Σύνδεση
Ανενεργή Ακαριαία λάμψη Δραστηριότητα
Ακαριαία λάμψη Ανενεργή Σηματοδότηση
Πίνακας 1-3. Λυχνίες LED κατάστασης μονάδας διέλευσης
Κίτρινη λυχνία LED Μπλε λυχνία LED Κατάσταση
Ανενεργή Ανενεργή Η μονάδα διέλευσης απενεργοποιείται ή
υπάρχει εσφαλμένη κατάσταση
Ανενεργή Ενεργή Η μονάδα διέλευσης είναι φυσιολογική
Ενεργή Ανενεργή Σφάλμα μονάδας διέλευσης
Ενεργή Ανενεργή Διαδικασία
εκκίνησης
Ανενεργή Γρήγορη
Ο Ρυθμιστής Διαχείρισης Πλαισίου
αναλαμπή
αναγνωρίζει τη μονάδα διέλευσης
Γρήγορη
Ανενεργή Λανθασμένη ρύθμιση παραμέτρων σε
αναλαμπή
σύνδεσμο
93 Μονάδα Διέλευσης FC8PT

4. Εγκατάσταση οδηγών
Δεν υπάρχουν οδηγοί, υλικολογισμικό ή κωδικός εκκίνησης γιαυτήτησυσκευή.
Το βοηθητικόλογισμικό, εάνυπάρχει, βρίσκεταιστοτμήμα Τεχνική Υποστήριξη,
στοδιαδικτυακότόποτης Dell (www.dell.com).
5. Αντιμετωπίζετε προβλήματα;
Κατά παρέκκλιση γλώσσας αντίθετη προς τυχόν άλλα ενημερωτικά της Dell,
ή σε τυχόν διαδικτυακό τόπο της Dell, η περιορισμένη εγγύηση που ισχύει για
προϊόντα του εμπορικού σήματος Dell που αναφέρονται στον Οδηγό
Πληροφοριών Προϊόντος και/ή στον τοπικό διαδικτυακό τόπο της Dell για
συγκεκριμένη χώρα θα πρέπει να ισχύουν για τη Μοάδα Διέλευσης FC8PT.
6. Ασφάλεια λέιζερ
Εγκαταστήστε αποκλειστικά Συσκευές Λέιζερ Πιστοποίησης CDRH
Κατηγορίας 1.
Μονάδα Διέλευσης FC8PT 94

Dell FC8PT
Pass-Through Module
Panduan Cepat Memulai
Model Sesuai Ketentuan: FC8PT
Tipe Sesuai Ketentuan FC8PT

Catatan, Peringatan, dan Awas
CATATAN: CATATAN berisi informasi penting yang membantu Anda menggunakan
komputer dengan lebih baik.
HATI-HATI: HATI-HATI menunjukkan potensi kerusakan terhadap perangkat
keras atau hilangnya data jika perintah tidak dilaksanakan.
AWAS: AWAS menunjukkan potensi kerusakan terhadap harta benda, cedera
badan, atau kematian.
____________________
Informasi dalam publikasi umum ini dapat berubah tanpa pemberitahuan.
© 2010-2011 Dell Inc. Semua hak dilindungi.
Dilarang menggandakan materi ini dengan cara apapun tanpa persetujuan tertulis dari Dell Inc.
Merek dagang yang digunakan di dalam teks ini: Dell™ dan logo DELL adalah merek dagang
®
®
Dell Inc. Emulex
adalah merek dagang terdaftar Emulex. QLogic
adalah merek dagang terdaftar
QLogic Corporation.
Merek dagang dan nama merek lain mungkin digunakan di dalam publikasi ini untuk menyebut entitas
yang mengklaim merek-merek dan nama tersebut atau produk mereka. Dell Inc. menyatakan diri
tidak memiliki kepentingan kepemilikan di dalam merek dagang dan nama merek lain kecuali merek
dagang dan nama mereknya sendiri.
Model Sesuai Ketentuan: FC8PT
Tipe Sesuai Ketentuan FC8PT
Maret 2011 P/N VFNH3 Rev. A01
P006304-01A Rev. A

1. Pasang Modul Pass-Through
CATATAN: Peralatan komputer mengandung komponen yang peka terhadap listrik
statis yang dapat rusak selama penanganan. Untuk mengantisipasi listrik statis,
pakailah gelang pembumi selama proses pemasangan.
1
Lepas tutup pin dari pin konektor di bagian belakang modul pass-through,
seperti terlihat dalam Gambar 1-1, Melepas Tutup Pin.
Gb: Gambar 1-1. Melepas Tutup Pin
2
Cari slot modul yang masih kosong pada server.
3
Lepas selongsong modul I/O, jika masih terpasang pada slot yang dipilih.
4
Pastikan lengan pengancing ada dalam posisi tidak terkancing, dan
sisipkan modul pass through dengan sempurna.
Modul Pass-Through FC8PT 97

Gb: Gambar 1-2. Memasang Modul Pass-Through
5
Putar lengan pengancing ke atas sampai selaras dengan panel depan, dan
ujung atas lengan masuk ke kancing, seperti terlihat dalam Gambar 1-2,
Memasang Modul Pass-Through.
2. Pasang Kabel Serat Optik (Opsional)
Pasang kabel serat optik antara modul pass-through dan perangkat target.
Dengan laser gelombang pendek, gunakan kabel serat optik multimode yang
memenuhi spesifikasi berikut.
Kabel Serat Optik Panjang Maksimum Panjang Minimum Konektor
kabel dengan lebar pita
150 meter pada 2,125 Gb/s
,5 meter LC
62.5/125 μm (multimode)
70 meter pada 4,25 Gb/s
200 MHz*km
21 meter pada 8,5 Gb/s
98 Modul Pass-Through FC8PT

Kabel Serat Optik Panjang Maksimum Panjang Minimum Konektor
kabel dengan lebar pita
300 meter pada 2,125 Gb/s
,5 meter LC
50/125 μm (multimode)
150 meter pada 4,25 Gb/s
500 MHz*km
50 meter pada 8,5 Gb/s
1
Pasang kabel serat optik tersebut ke konektor LC pada modul pass-through.
2
Pasang ujung lain kabel tersebut ke perangkat Fibre Channel target.
3. Lihat LED Status
Modul pass-through dilengkapi light-emitting diode
(LED). Masing-masing port terdiri atas sepasang
LED (satu hijau dan satu kuning) yang
menunjukkan status port pada SFP. Kondisi dan
hasil-hasil power-on self test (POST) disajikan
secara ringkas dalam Tabel 1-1 dan 1-2. Selain itu,
pada bagian bawah modul pass-through terdapat
sepasang LED tambahan (satu biru dan satu
kuning) yang menunjukkan status modul pass-
through. LED status modul pass-through disajikan
dalam Tabel 1-3, LED Status Modul Pass-Through.
CATATAN: Untuk kondisi kecepatan link, terdapat
jeda satu detik saat LED mati antara masing-masing
kelompok kedipan cepat (2, 3, atau 4). Perhatikan urutan
LED selama beberapa detik untuk dapat mengenali jeda tersebut dengan benar.
Tabel 1-1. LED Status Port – Emulex
LED Kuning LED Hijau Kondisi
Mati Mati Gagal bangun (dead board)
Hidup Mati POST gagal (dead board)
Berkedip pelan Mati Monitor gagal bangun
Berkedip cepat Mati POST gagal
Berkilatan Mati POST sedang berjalan
Mati Hidup Gagal saat berfungsi
Hidup Hidup Gagal saat berfungsi
2 kedipan cepat Hidup kecepatan link 2-Gb - link ke atas normal
Modul Pass-Through FC8PT 99

Tabel 1-1. LED Status Port – Emulex
(lanjutan)
LED Kuning LED Hijau Kondisi
3 kedipan cepat Hidup kecepatan link 4-Gb - link ke atas normal
4 kedipan cepat Hidup kecepatan link 8-Gb - link ke atas normal
Mati Berkedip pelan Link ke bawah normal atau tidak dimulai
Berkedip pelan Berkedip pelan Tidak terhubung ke jaringan untuk
melakukan pengunduhan
Berkedip cepat Berkedip pelan Mode off-line (tidak terhubung ke jaringan)
terbatas (menunggu restart)
Berkilatan Berkedip pelan Mode off-line (tidak terhubung ke jaringan)
terbatas (tes aktif)
Tabel 1-2. LED Status Port – QLogic
LED Kuning LED Hijau Kondisi
Mati Mati Matikan
Hidup Hidup Hidupkan (sebelum inisialisasi firmware)
Kilat Kilat Kegagalan firmware
Mati Hidup Link ke atas
Mati Kilat Aktivitas
Kilat Mati Suar
Tabel 1-3. LED Status Modul Pass-Through
LED Kuning LED Biru Kondisi
Mati Mati Modul pass-through mati atau ada
sesuatu yang salah
Mati Hidup Modul pass-through berfungsi normal
Hidup Mati Modul pass-through tidak berfungsi
Hidup Mati Booting
Mati Berkedip cepat Chassis Management Controller
mengenali modul pass-through
Berkedip cepat Mati Kesalahan konfigurasi pada link
100 Modul Pass-Through FC8PT
