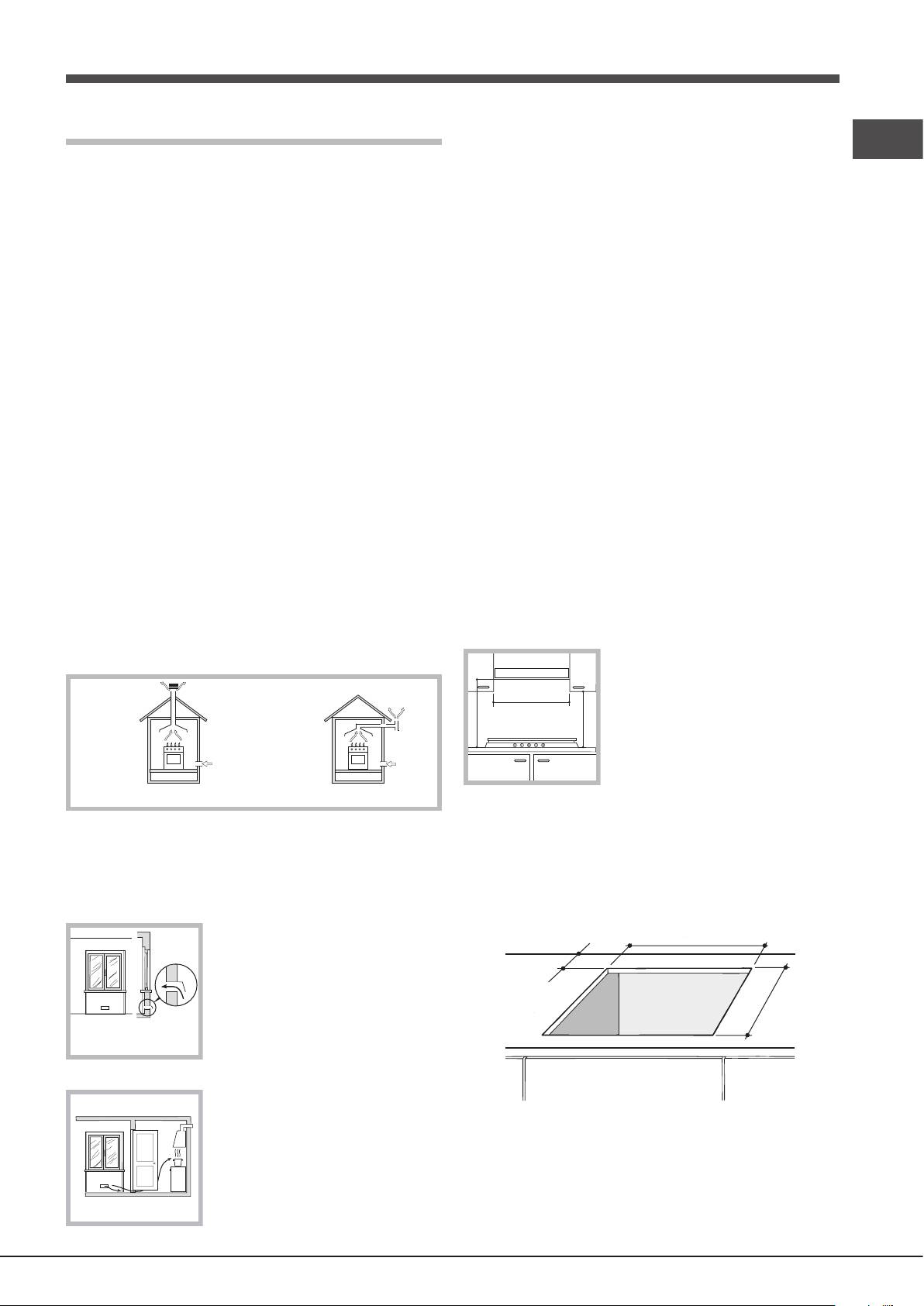

Hotpoint-Ariston PH 750 T (AV) R-HA: Installazione

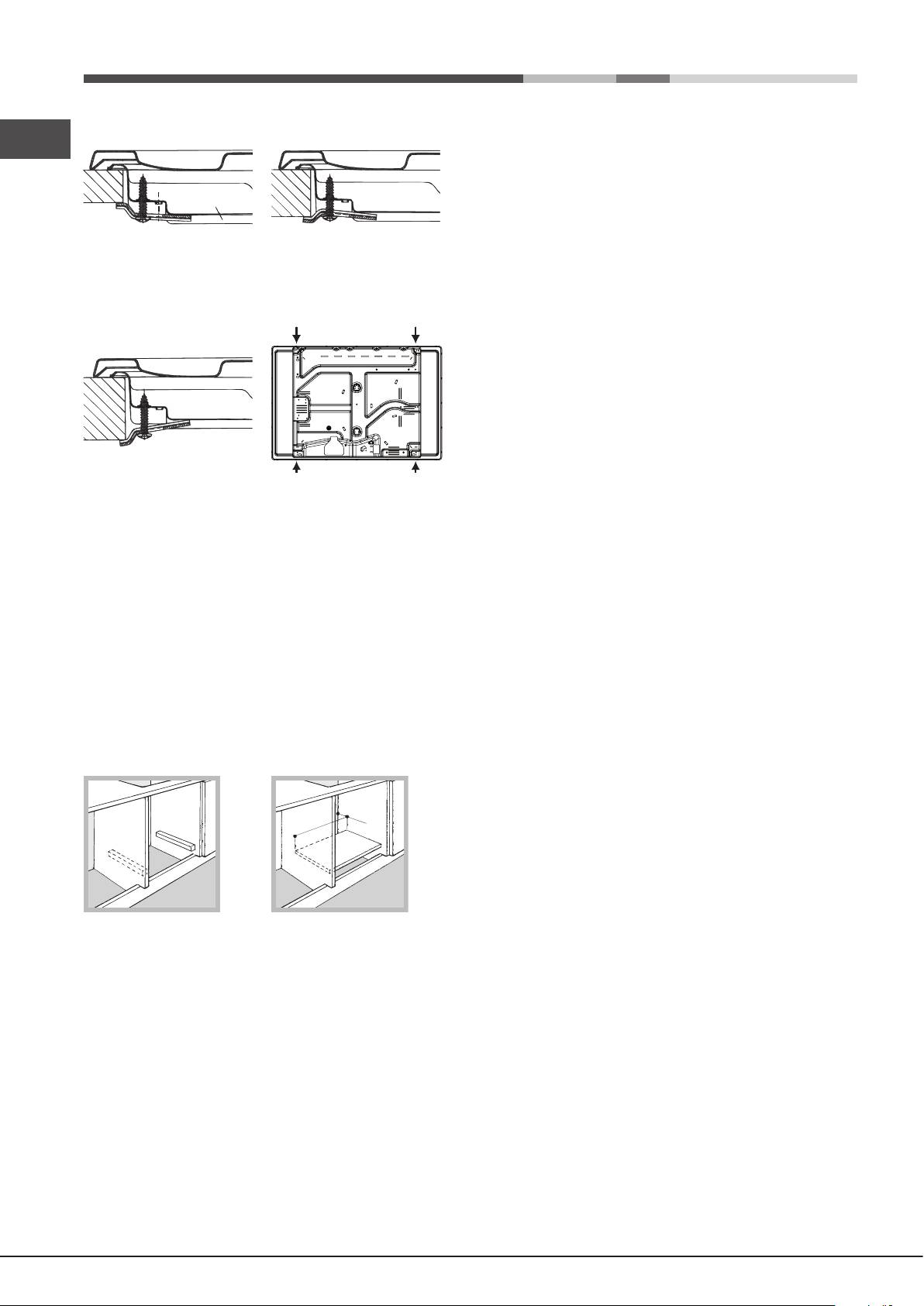

Schema di ssaggio dei ganci

In caso di collegamento diretto alla rete è necessario

IT

interporre tra l’apparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm

dimensionato al carico e rispondente alle norme in vigore

(il lo di terra non deve essere interrotto dall’interruttore). Il

cavo di alimentazione deve essere posizionato in modo tale

che in nessun punto superi di 50°C la temperatura ambiente.

Posizione gancio per Posizione gancio per

! L’installatore è responsabile del corretto collegamento

top H=20mm top H=30mm

elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

Avanti

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta

caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella

targhetta caratteristiche;

Posizione gancio per Dietro

• la presa sia compatibile con la spina dell’apparecchio. In

top H=40mm

caso contrario sostituire la presa o la spina; non usare

prolunghe e multiple.

! Usare i ganci contenuti nella “confezione accessori”

! Ad apparecchio installato, il cavo elettrico e la presa della

• Nel caso in cui il piano non sia installato su di un forno

corrente devono essere facilmente raggiungibili.

incasso, è necessario inserire un pannello di legno come

isolamento. Esso dovrà essere posizionato ad una distanza

! Il cavo non deve subire piegature o compressioni.

minima di 20 mm. dalla parte inferiore del piano stesso.

! Il cavo deve essere controllato periodicamente e sostituito

Aerazione

solo da tecnici autorizzati (vedi Assistenza).

Per garantire una buona aerazione è necessario eliminare

la parete posteriore del vano. È preferibile installare il forno

! L’azienda declina ogni responsabilità qualora queste

in modo che appoggi su due listelli in legno oppure su un

norme non vengano rispettate.

piano continuo che abbia un’apertura di almeno 45 x 560

mm (vedi gure).

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla

bombola del gas dovrà essere effettuato come prescritto dalle

45 mm.

Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti,

560 mm.

solo dopo essersi accertati che esso è regolato per il tipo

di gas con cui sarà alimentato. In caso contrario eseguire

le operazioni indicate al paragrafo “Adattamento ai diversi

tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola,

utilizzare regolatori di pressione conformi alle Norme UNI-

! E’ possibile installare il piano solo sopra forni incasso dotati

EN 12864 e successivi aggiornamenti.

di ventilazione di raffreddamento.

! Per un sicuro funzionamento, per un adeguato uso

Collegamento elettrico

dell’energia e maggiore durata dell’apparecchiatura,

I piani dotati di cavo di alimentazione tripolare, sono

assicurarsi che la pressione di alimentazione rispetti i valori

predisposti per il funzionamento con corrente alternata

indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

alla tensione e frequenza di alimentazione indicate sulla

targhetta caratteristiche (posta sulla parte inferiore del piano).

Allaccio con tubo rigido (rame o acciaio)

Il conduttore di terra del cavo è contraddistinto dai colori

! L’allaccio all’impianto gas deve essere effettuato in

giallo-verde. Nel caso di installazione sopra un forno da

modo da non provocare sollecitazioni di alcun genere

incasso l’allaccio elettrico del piano e quello del forno deve

all’apparecchio.

essere realizzato separatamente, sia per ragioni di sicurezza

Sulla rampa di alimentazione dell’apparecchio è presente

elettrica che per facilitare l’eventuale estraibilità del forno.

un raccordo a “L” orientabile, la cui tenuta è assicurata

da una guarnizione. Nel caso risulti necessario ruotare il

Allacciamento del cavo di alimentazione alla rete

raccordo sostituire tassativamente la guarnizione di tenuta

Montare sul cavo una spina normalizzata per il carico

(in dotazione con l’apparecchio). Il raccordo di entrata del

indicato nella targhetta caratteristiche.

gas all’apparecchio è lettato 1/2 gas maschio cilindrico.

16

Allaccio con tubo essibile in acciaio inossidabile a

• Regolazione minimi

parete continua con attacchi lettati

IT

Il raccordo di entrata del gas all’apparecchio è lettato 1/2

1. Portare il rubinetto sulla posizione di minimo;

gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo

2. Togliere la manopola ed agire

che la loro lunghezza, in condizioni di massima estensione,

sulla vite di regolazione posta

non sia maggiore di 2000 mm. Ad allacciamento avvenuto

all’interno o di fianco all’astina

assicurarsi che il tubo metallico essibile non venga a

del rubinetto no ad ottenere una

contatto con parti mobili o schiacciato.

piccola amma regolare.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-

CIG 9891 e guarnizioni di tenuta metalliche in alluminio

conformi alla UNI 9001-2 o guarnizioni in gomma conformi

alla UNI EN 549.

3. Vericare che ruotando rapidamente la manopola dalla

posizione di massimo a quella di minimo non si abbiano

Controllo Tenuta

spegnimenti dei bruciatori.

! Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai

4. Negli apparecchi provvisti del dispositivo di sicurezza

una amma.

(termocoppia), in caso di mancato funzionamento del

dispositivo con bruciatori al minimo aumentare la portata

Adattamento ai diversi tipi di gas

dei minimi stessi agendo sulla vite di regolazione.

Per adattare il piano ad un tipo di gas diverso da quello per

il quale esso è predisposto (indicato sulla etichetta ssata

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-

nella parte inferiore del piano o sull’imballo), occorre sostituire

pass con ceralacca o materiali equivalenti.

gli ugelli dei bruciatori effettuando le seguenti operazioni:

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere

1. togliere le griglie del piano e slare i bruciatori dalle loro

avvitata a fondo.

sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da

! Al termine dell’operazione sostituire la vecchia etichetta di

7mm. e sostituirli con quelli adatti al nuovo tipo di gas

taratura con quella corrispondente al nuovo gas di utilizzo,

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

reperibile presso i nostri Centri Assistenza Tecnica.

3. rimontare le parti eseguendo all’inverso le operazioni.

4. al termine dell’operazione, sostituite la vecchia etichetta

! Qualora la pressione del gas utilizzato sia diversa (o

taratura con quella corrispondente al nuovo gas d’utilizzo,

variabile) da quella prevista, è necessario installare,

reperibile presso i Nostri Centri Assistenza Tecnica.

sulla tubazione d’ingresso un appropriato regolatore di

pressione (secondo EN 88-1 e EN 88-2 “regolatori per gas

Sostituzione degli ugelli su bruciatore a “doppie

canalizzati”).

amme” indipendenti

1. togliere le griglie e slare i bruciatori dalle loro sedi. Il

TARGHETTA CARATTERISTICHE

bruciatore è composto da due parti separate (vedi gure);

Collegamenti

2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm.

vedi targhetta caratteristiche

elettrici

Il bruciatore interno ha un ugello, il bruciatore esterno

ne ha due (della stessa dimensione). Sostituire gli ugelli

Questa apparecchiatura è conforme alle

con quelli adattati al nuovo tipo di gas (vedi tabella 1).

seguenti Direttive Comunitarie:

3. rimettere in posizione tutti i componenti seguendo le

- 2006/95/CEE del 12/12/06 (Bassa

Tensione) e successive modificazioni

operazioni inverse rispetto alla sequenza di cui sopra.

- 2004/108/CEE del 15/12/04

(Compatibilità Elettromagnetica) e

successive modificazioni

- 93/68/CEE del 22/07/93 e successive

modificazioni.

- 2009/142/CEE del 30/11/09 (Gas) e

successive modificazioni.

- 2002/96/CE e successive modificazioni.

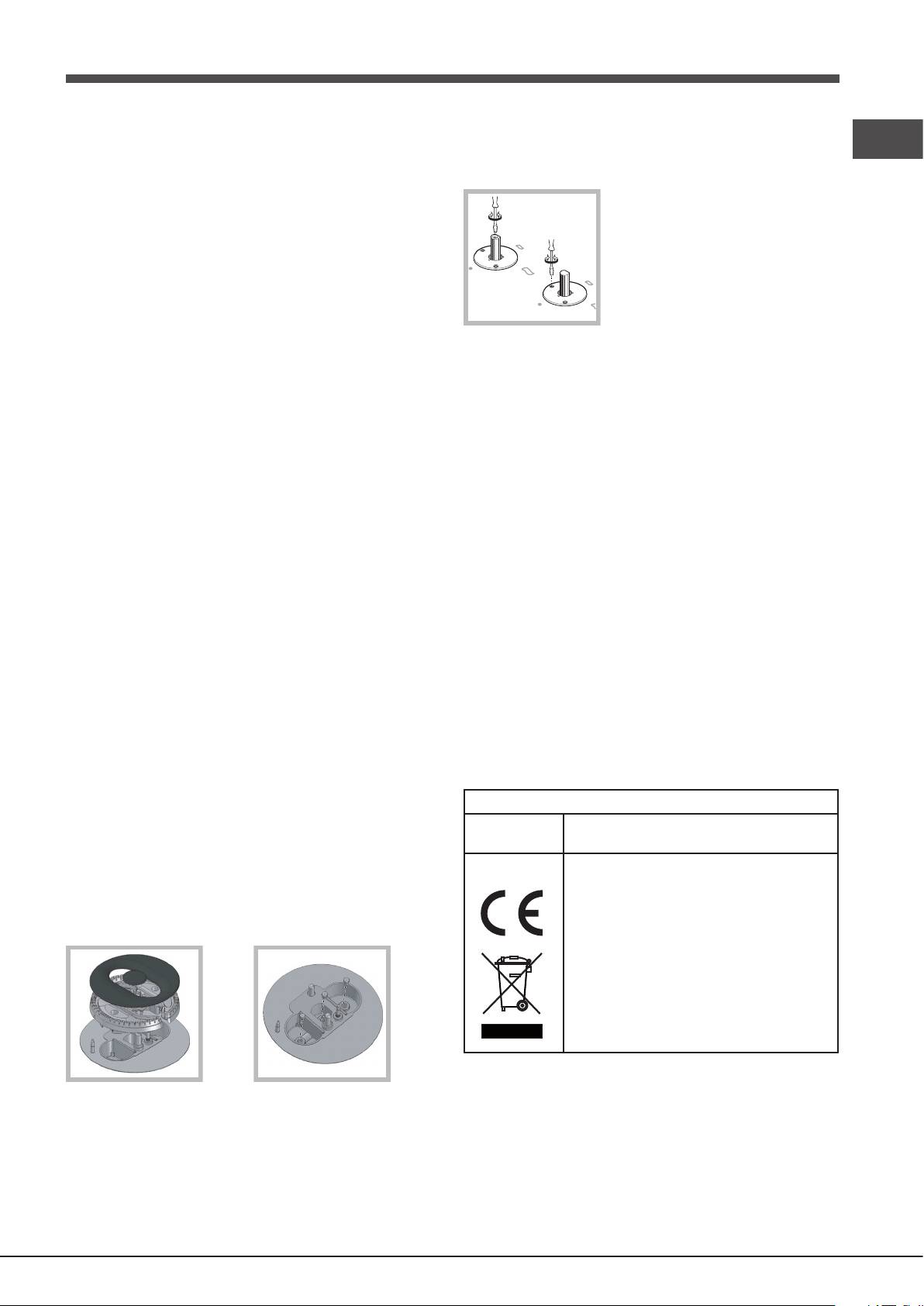

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell’aria

primaria.

17

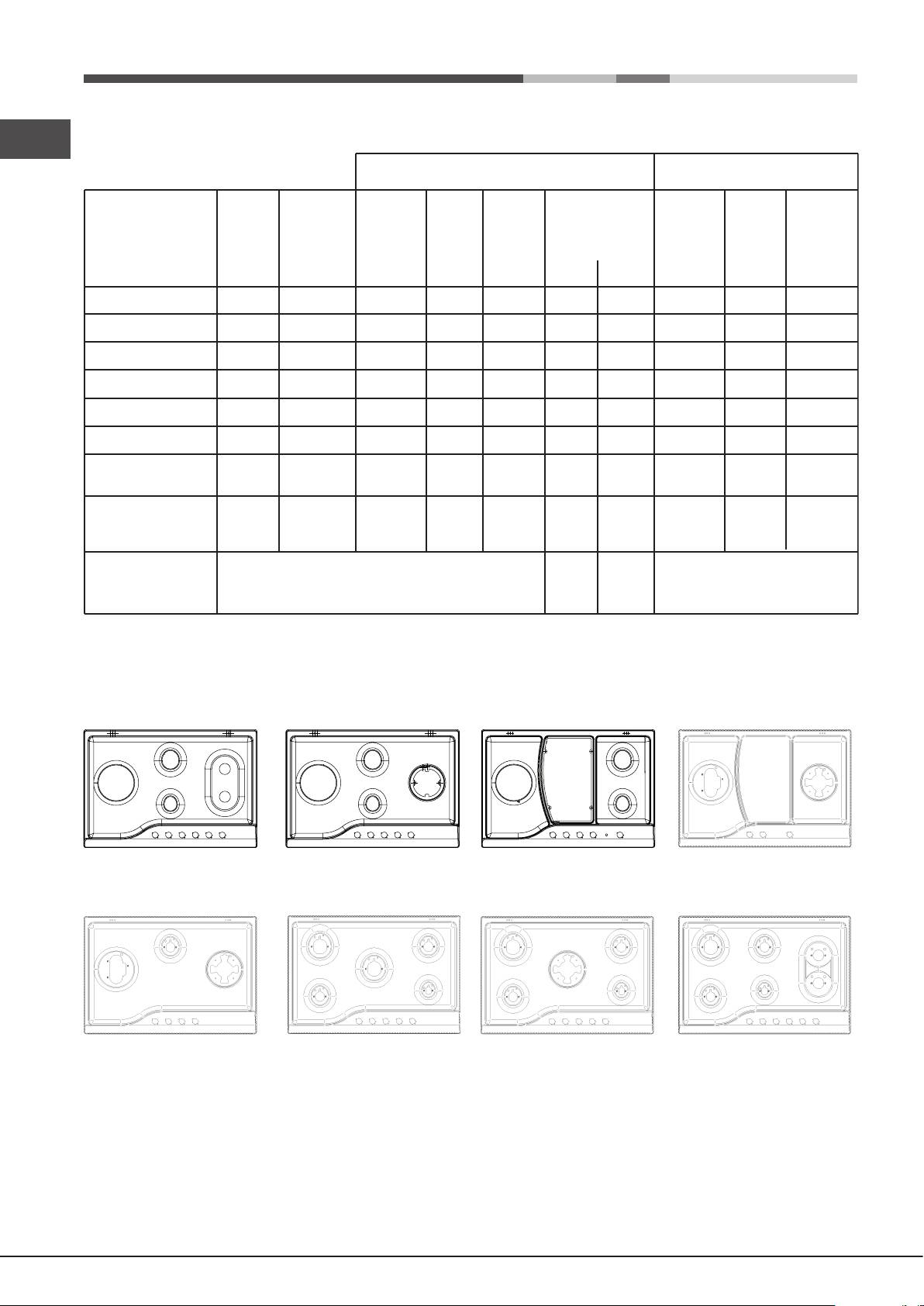

Caratteristiche dei bruciatori ed ugelli

IT

Tabella 1 Gas liquido Gas naturale

Bruciatore Diametro Potenza Potenza By-pass Ugello Portata* Potenza Ugello Portata*

termica termica 1/100 1/100 (g/h) termica 1/100 (l/h)

kW kW kW

(p.c.s.*) (p.c.s.*) (p.c.s.*)

(mm) Ridotta Nominale (mm) (mm) *** ** Nominale (mm)

Rapido Ridotto (RR)

100

0.70

2.60

39

80

189

186

2.60

110 (Y)

248

Semi Rapido (S)

75

0.40

1.90

28

70

138

136

1.90

106

181

Ausiliario (A)

55

0.40

1.00

28

50

73

71

1.00

79

95

Tripla Corona (TC)

130

1.50

3.30

61

91

240

236

3.60

145 (H1)

343

Ultra Rapido (UR)

100

0.70

3.40

39

91

247

243

3.40

123

324

Semi-Pesciera (SP)

—

0.70

1.50

39

60

109

107

1.50

88

143

Doppie Fiamme

30

0.40

0.90

28

44

65

64

0.90

74

86

(DCDR Interno)

Doppie Fiamme

(DCDR Esterno)

130

1.50

4.10

61

70

298

293

4.10

110

390

2 ugelli

Pressioni

Nominale (mbar)

28-30

37

20

di

Minima (mbar)

20

25

17

alimentazione

Massima (mbar)

35

45

25

* A 15°C e 1013 mbar-gas secco

** Propano P.C.S. = 50.37 MJ/Kg

*** Butano P.C.S. = 49.47 MJ/Kg

3

Naturale P.C.S. = 37.78 MJ/m

S

S

S

DC

SP

DC

TC

DC

DC TC

A

A

A

PH 760 RF/HA

PH 750 RT GH/HA PH 741 RQO GH/HA PH 720 RT/HA

PH 760 RF GH/HA

PZ 760 RF/HA

S

RR

S

RR

S

RR

S

DC TC

UR

TC

SP

A

A

A

S

S

S

PH 750/HAPH 730 RT/HA PH 750 T/HA

PH 760 F/HA

PH 750 T GH/HA

PH 760 F GH/HA

EHPR 750 T /HA
