Montageanweisungen für das Modell: VMPL50
Wir freuen uns, dass Sie sich für eine VisionMount™-Wandhalterung von Sanus Systems entschieden haben. Das Produkt ist für die Montage von
Flachbildfernsehern mit einem Gewicht von maximal 59 kg an einer vertikalen Wand vorgesehen. Der neue Fernseher kann ohne Verwendung von
Werkzeugen mühelos bis zu 12° nach oben und unten geneigt werden.
Sicherheitshinweis: Wenn Sie diese Anweisungen nicht verstehen oder Zweifel an der Sicherheit der Montage haben, rufen Sie einen Fachmann
an oder kontaktieren Sie Sanus Systems telefonisch unter +1-800-359-5520 (USA) oder +31-(0)20-570-8938 (Europa). Oder besuchen Sie uns im
Internet unter www.sanus.com. Wir können Ihnen bei Fragen zur Montage und zu beschädigten oder fehlenden Teilen schnell helfen. Ersatzteile für
bei autorisierten Fachhändlern gekaufte Sanus-Produkte werden direkt an Ihre Adresse versendet. Es dürfen keine Bauteile fehlen oder defekt sein.
Verwenden Sie niemals beschädigte Teile! Unsachgemäße Montage kann Schäden am Gerät und schwere Verletzungen hervorrufen! Verwenden Sie
DEUTSCH
das Produkt nicht für andere als von Sanus Systems explizit genannte Zwecke. Sanus Systems haftet nicht für Schäden oder Verletzungen, die durch
unsachgemäße Montage, fehlerhaften Zusammenbau oder unsachgemäße Nutzung entstehen. Hinweis: Das mitgelieferte Montagezubehör eignet
sich nicht für Trockenwände mit Stahlträgern oder Wände aus Holzblocksteinen. Bei Zweifeln an der Bauweise Ihrer Wand wenden Sie sich an einen
Experten.
Erforderliche Werkzeuge: Bohrer 3/16 Zoll, Steinbohrer 1/2 Zoll für Ziegel, Beton oder Betonsteine, Maulschlüssel- oder Steckschlüsselsatz
1/2 Zoll, Kreuzschlitzschraubendreher
Mitgelieferte Teile: Mit * markierte Teile sind verkleinert dargestellt.
(1) Wandplatte – a* (1) Linke Monitorklammer – b* (1) Rechte Monitorklammer – c*
(4) Schraube M4 x 12 – d (4) Schraube M5 x 12 – e (4) Schraube M6 x 12 – f (4) Schraube M8 x 16 – g
(4) Schraube M4 x 30 – h (4) Schraube M5 x 30 – i (4) Schraube M6 x 35 – j (4) Schraube M8 x 40 – k
(4) Sicherungsscheibe M4 – l (4) Sicherungsscheibe M5 – m (4) Sicherungsscheibe M6 – n (4) Sicherungsscheibe M4 – o
(4) Distanzstück M4/M5 – p (4) Distanzstück M6/M8 – q (8) Unterlegscheibe M4/M5 – r (4) Unterlegscheibe M6/M8 – s
(6) Holzschraube – t (6) Betondübel – v
(6) Holzschraubenunterlegscheibe – u
(2) Sicherungsschraube – w (1) Inbusschlüssel – x*
D I E E I N H E I T V O N F O R M U N D F U N K T I O N
Schritt 1: Montage der Monitorklammern an einem Fernseher mit acher Rückseite
Zunächst die erforderliche Schraubengröße (d, e, f, g) für den Fernseher durch probeweises Eindrehen der Schrauben in die Aussparung für die
Gewindeeinsätze an der Rückseite des Fernsehers bestimmen. Wenn ein Widerstand zu spüren ist, sofort aufhören! Sobald der korrekte Durchmesser
ermittelt ist, die entsprechende unten stehende Abbildung beachten. Eine Schraube durch die entsprechende Sicherungsscheibe (l, m, n, o), die
dazugehörige Unterlegscheibe (r, s) und die Monitorklammer (b, c) stecken und in den Fernseher eindrehen. Die Monitorklammern müssen vertikal
mittig und aufeinander ausgerichtet sein. Die entsprechende unten stehende Abbildung beachten.
Hinweis: Informationen zu Fernsehern mit einer gekrümmten Rückseite oder einem Hindernis an der Aussparung für die
Gewindeeinsätze nden Sie in Schritt 2.
Schraube M4 Schraube M6
b c
DEUTSCH
d f
l n
r s
Abbildung 1
Schraube M5 Schraube M8
b c
e g
m o
r s
Hinweis: Nach Schritt 1 mit Schritt 3 fortfahren.
Schritt 2: Montage der Monitorklammern für einen Fernseher mit einer gekrümmten Rückseite oder einem Hindernis an der
Aussparung für die Gewindeeinsätze
Zunächst die erforderliche Schraubengröße (h, i, j, k) für den Fernseher durch probeweises Eindrehen der Schrauben in die Aussparung für die
Gewindeeinsätze an der Rückseite des Fernsehers bestimmen. Wenn ein Widerstand zu spüren ist, sofort aufhören! Sobald der korrekte Durchmesser
ermittelt ist, die entsprechende unten stehende Abbildung beachten. Eine Schraube durch die entsprechende Sicherungsscheibe (l, m, n, o), die dazugehörige
Unterlegscheibe (r, s), die Monitorklammer (b, c), ein Distanzstück (p, q), eine zweite Unterlegscheibe (r – nur M4/M5) und in den Fernseher eindrehen.
Die Monitorklammern müssen vertikal mittig und aufeinander ausgerichtet sein. Die entsprechende unten stehende Abbildung beachten.
Schraube M4 Schraube M6
DEUTSCH
h
l j
r n
s
b
r c
p q
Abbildung 2
Schraube M5 Schraube M8
i
m k
r o
b s
c
r
p q
Schritt 3: Montage der Wandplatte: Es wird Zubehör zur Montage an Holzbalkenträgern, Ziegelwänden, Massivbeton und Betonsteinen
mitgeliefert.
Montage an einem Holzbalkenträger:
Die Wandplatte (a) muss an zwei Holzbalkenträgern mit einem Mindestabstand von 30,5 cm angebracht werden. Mit einem
hochwertigen Sensor zwei benachbarte Balkenträger suchen. Die Lage der Träger kann am besten mit einer Ahle oder einem dünnen Nagel wie in
Abbildung 3a überprüft werden. An der entsprechenden Position in jedem Balkenträger mit einem Bohrer 3/16 Zoll ein Loch mit einer Tiefe von
6,4 cm vorbohren. Diese Bohrungen müssen sich in der Mitte der Balkenträger benden und aufeinander ausgerichtet sein. Die Wandplatte als Schablone
zur Markierung der zweiten Bohrung in jedem Balkenträger verwenden. An der Markierung mit einem Bohrer 3/16 Zoll Löcher mit einer Tiefe von
6,4 cm bohren. Die Wandplatte mit vier Holzschrauben (t) und vier Holzschraubenunterlegscheiben (u) an der Wand anbauen. Die Wandplatte muss
so ausgerichtet sein, dass die ache Fläche in der Mitte der Platte wie in Abbildung 3b zur Wand zeigt und sich an jeder Seite der Plattenmitte ein Paar
Holzschrauben bendet.
Montage bei Ziegelwänden, Massivbeton und Betonsteinen:
Die Wandplatte (a) als Schablone verwenden, um die sechs Bohrungen an der Wand zu markieren. Die äußeren Bohrungen so weit wie möglich
am Rand der Wandplatte anbringen. Drei Bohrungen in die obere Reihe der Schlitze bohren und drei weitere in die untere Reihe. Die Bohrungen
müssen aufeinander ausgerichtet und in einem Abstand von mindestens 15,2 cm angeordnet sein. Die Bohrungen mit einem Steinbohrer
1/2 Zoll mindestens 6,4 cm tief vorbohren. In jede Bohrung einen Betondübel (v) einführen. Der Betondübel muss richtig sitzen und bündig mit der
Betonoberäche abschließen, selbst wenn davor eine Trockenwand oder anderes Material angeordnet ist. Die Wandplatte mit sechs Holzschrauben (t)
und sechs Holzschraubenunterlegscheiben (u) an der Wand anbauen.

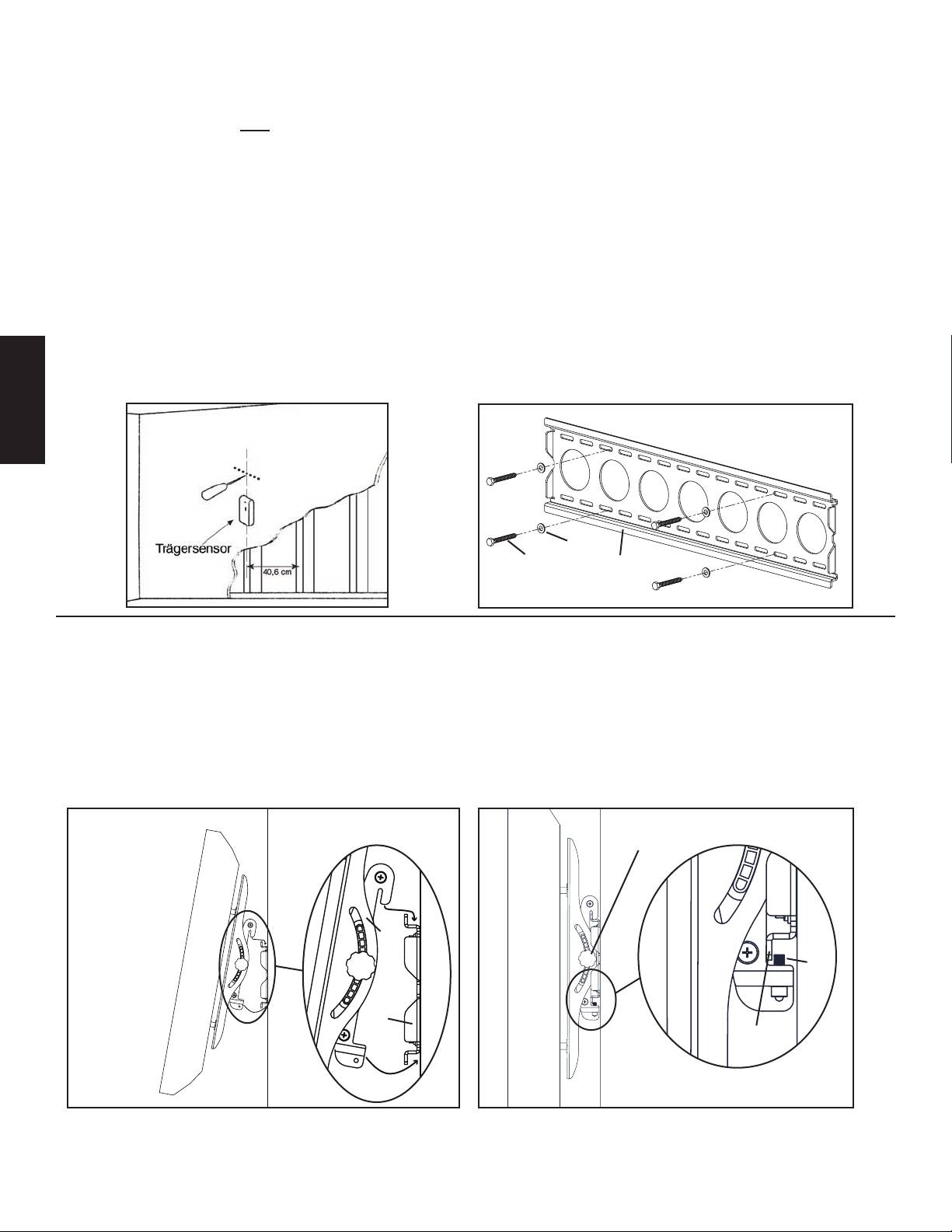

Abbildung 3a Abbildung 3b
DEUTSCH
u
t a
Schritt 4: Montage des Monitors an der Wandplatte und Hinzufügen der Sicherungsschrauben
Vorsicht: Manche Fernseher benötigen zum Anheben zwei Personen! Sanus Systems haftet nicht für Personen- oder
Sachschäden.
Fernseher an die Wandplatte anhängen: Zunächst die Monitorklammern (b, c) an der Oberseite der Wandplatte (a) auegen, dann die Unterseite der
Monitorklammern unter der Wandplatte wie in Abbildung 4a eindrehen. Die Sicherungsschrauben (w) in die Gewindebohrungen an der Unterseite der
Monitorklammern eindrehen und mit dem Inbusschlüssel (x) so festziehen, dass sie hinter der unteren Nase der Wandplatte wie in Abbildung 4b sitzen.
Zum Schluss die Rändelschrauben der Monitorklammern festziehen. Daraufhin lässt sich der neue Flachbildfernseher beliebig einstellen.
Abbildung 4a Abbildung 4b
Rändelschraube
b, c
w
a
untere
Nase
