Dell PowerEdge 300: Environmental

Environmental: Dell PowerEdge 300

Getting Started With Your System

Environmental

NOTE:

For additional information about environmental measurements for specific

system configurations, see

www.dell.com/environmental_datasheets

Temperature

Operating

10° to 35°C (50° to 95°F)

Storage

–40° to 65°C (–40° to 149°F)

Relative humidity

Operating

20% to 80% (noncondensing) with a maximum

humidity gradation of 10% per hour

Storage

5% to 95% (noncondensing)

Maximum vibration

Operating

0.26 Grms at 5–350 Hz for 15 min

Storage

1.54 Grms at 10–250 Hz for 15 min

Maximum shock

Operating

One shock pulse in the positive z axis (one pulse

on each side of the system) of 31 G for up to

2.6 ms

Storage

Six consecutively executed shock pulses in the

positive and negative x, y, and z axes (one pulse

on each side of the system) of 71 G for up to 2 ms

Altitude

Operating

–16 to 3,048 m (–50 to 10,000 ft)

NOTE:

For altitudes above 2,950 feet, the maximum

operating temperature is derated 1

F/550 ft.

Storage

–16 to 10,600 m (–50 to 35,000 ft)

Airborne Contaminant Level

Class

G2 or lower as defined by ISA-S71.04-1985

Dell™ PowerEdge™ Systémy R300

Začínáme se systémem

Poznámky, upozornění a varování

POZNÁMKA:

POZNÁMKA označuje důležitou informaci, s jejíž pomocí

lépe využijete svůj počítač.

UPOZORNĚNÍ:

UPOZORNĚNÍ poukazuje na možnost poškození

hardwaru nebo ztráty dat a poskytuje návod, jak se danému problému

vyhnout.

POZOR:

VAROVÁNÍ označuje hrozící nebezpečí poškození majetku,

poranění nebo usmrcení osob.

____________________

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění.

Reprodukce jakýmkoli způsobem bez písemného povolení společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu:

Dell

, logo

DELL

PowerEdge

jsou ochranné

známky společnosti Dell Inc.

Intel

Pentium

Celeron

Xeon

jsou registrované ochranné známky

Core

je ochranná známka společnosti Intel Corporation v USA a dalších zemích.

Microsoft

Windows

Windows Server

jsou ochranné známky nebo registrované ochranné známky společnosti

Microsoft Corporation v USA a dalších zemích.

Red Hat

Enterprise Linux

jsou registrované ochranné

známky společnosti Red Hat Inc. SUSE je registrovaná ochranná známka společnosti Novell Inc.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy buď s odkazem na

právnické osoby a organizace, které uplatňují na dané ochranné známky a obchodní názvy nárok, nebo

s odkazem na jejich výrobky. Společnost Dell Inc. nemá vlastnické zájmy vůči ochranným známkám

a obchodním názvům jiným než svým vlastním.

Model SMT

Prosinec 2007

P/N HR210

Rev. A00

Začínáme se systémem

Systémové funkce

Hlavní hardwarové a softwarové funkce systému jsou:

•

Šasi pro montáž do stojanu 1U/1S s podporou pevných a výsuvných

kolejniček.

POZNÁMKA:

K zobrazení informací o procesoru použijte program

nastavení systému. Další informace najdete v části Použití programu

nastavení systému v

Příručce majitele hardwaru

•

Jeden z následujících procesorů:

–

Procesor Intel

Celeron

445

–

Dvoujádrový procesor Intel Core™2 Duo E6305 nebo E6405

–

Čtyřjádrový procesor Intel Xeon

X3323, X3353 nebo X3363

•

Minimálně 512 MB paměti sestávající z jednoduchých nebo duálních

registrovaných paměťových modulů DDR2 o frekvenci 667 MHz

s ochranou ECC. Paměť lze rozšířit maximálně na 24 GB instalací

příslušných kombinací paměťových modulů o kapacitě 512 MB,

1 GB, 2 GB nebo 4 GB do šesti slotů na systémové desce.

•

Jedna z následujících možností zvedacích karet:

–

Dvě zvedací karty (levá a střední), každá poskytující osmilinkový

(x8 lane) rozšiřovací slot PCI-Express.

NEBO

–

Jedna zvedací karta (střední) poskytující osmilinkový (x8 lane)

rozšiřovací slot PCI-Express.

–

Jedna zvedací karta (levá) poskytující rozšiřovací slot PCI-X, 3,3 V,

64 bitů, 133 MHz.

•

Jedna jednotka DVD nebo kombinovaná jednotka CD-RW/DVD o výšce

12,7 mm v pozici pro jednotky.

Začínáme se systémem

•

Podpora následujících konfigurací interních pevných disků:

–

Až dva 3,5palcové interní pevné disky SATA s volitelnou kartou

řadiče SAS (k dispozici je možnost připojení za provozu).

–

Až dva 3,5palcové interní pevné disky SAS (Serial-Attached SCSI)

s volitelnou kartou řadiče SAS (k dispozici je možnost připojení za

provozu).

•

Volitelný ovladač pro vzdálený přístup umožňující vzdálenou správu

systému, který je instalován do vyhrazeného slotu na systémové desce.

•

Volitelná jednotka USB flash emuluje disketovou jednotku nebo pevný disk.

•

Jeden napájecí zdroj 400 W (k dispozici je volitelný záložní napájecí zdroj).

•

Dvě integrované síťové karty Gigabit Ethernet podporující datové přenosy

rychlostí 10 Mb/s, 100 Mb/s a 1000 Mb/s a funkci Wake-on-LAN.

•

Karta ovladače pro vzdálený přístup (DRAC5), která pro počítač Dell

PowerEdge poskytuje vzdálenou správu systému, obnovení havarovaného

systému a funkce řízení napájení

•

Integrovaný grafický subsystém VGA s grafickou kartou ATI ES1000,

33 MHz PCI. Tento grafický subsystém disponuje minimálně 32 MB

grafické paměti a podporuje zobrazení 2D. Maximální rozlišení je

1600 x 1200 s 65 536 barvami. Zobrazení true color je podporováno

v následujících rozlišeních: 640 x 480, 800 x 600, 1024 x 768

a 1280 x 1024. Je-li nainstalována volitelná karta ovladače pro

vzdálený přístup, je maximální grafické rozlišení 1280 x 1024.

•

Ventilátorové moduly sestávající ze dvou ventilátorů s duálním rotorem

umístěné před procesorem a pamětí.

•

Ventilátorové moduly sestávající ze dvou ventilátorů s duálním rotorem

umístěné před napájecím zdrojem. Tyto ventilátory se používají pro dva

záložní napájecí zdroje (v konfiguracích s pevnými disky připojitelnými

za provozu a záložními napájecími zdroji).

•

Sériový konektor pro podporu přesměrování na konzolu.

•

Zabezpečovací funkce včetně detekce vniknutí do šasi a zámku na volitelném

čelním krytu.

Začínáme se systémem

•

Integrovaný modul TPM (Trusted Platform Module) verze 1.2 používaný

pro aplikace zabezpečení s funkcí generování a ukládání klíčů a ukládání

hesel a digitálních certifikátů (není k dispozici v Číně).

•

Okruhy a software systémové správy monitorující kritická napětí a teploty

v systému.

•

Konektory na zadním panelu: video, sériový, dva USB a dva síťové.

•

Konektory na předním panelu: video (VGA) a dva USB.

•

Jeden interní konektor USB pro spouštěcí paměťový klíč.

•

Displej LCD 1 x 5 palců na předním panelu pro zobrazení systémového ID

a chybových hlášení.

Další informace o specifických funkcích najdete v části „Technické specifikace“

na stránce 25.

Systém obsahuje následující software:

•

Program nastavení systému umožňující rychle zobrazit a změnit informace

o konfiguraci systému. Další informace najdete v části Použití programu

nastavení systému v

Příručce majitele hardwaru

•

Zlepšené bezpečnostní funkce včetně systémového hesla a hesla pro

nastavení, dostupné prostřednictvím programu nastavení systému.

•

Ovladače videa pro zobrazování programů v režimu vysokého rozlišení.

Disky CD se softwarem pro správu systému a dokumentací.

Podporované operační systémy

•

Microsoft

Windows Server

2008, verze Web, Standard a Enterprise

(32bitové x86) (

jsou-li k dispozici

)

•

Microsoft Windows Server 2008, verze Web, Standard, Small Business

Server (Premium a Standard) a Enterprise (x64) (

jsou-li k dispozici

)

•

Microsoft Windows Server 2003, verze Web, Standard, Small Business

Server (Premium a Standard) a Enterprise (32bitové x86)

(s aktualizacemi SP1 a SP2)

•

Microsoft Windows Server 2003, verze Standard a Enterprise (x64)

•

Microsoft Windows Server 2003 R2, verze Standard, Small Business Server

(Premium a Standard) a Enterprise (32bitové x86)

Začínáme se systémem

•

Microsoft Windows Server 2003 R2, verze Standard a Enterprise (x64)

•

Red Hat

Enterprise Linux

ES (verze 4 a 5) (x86_32)

•

Red Hat Enterprise Linux ES (verze 4 a 5) (x86_64)

•

SUSE

Linux Enterprise Server 9 (s aktualizací SP4 nebo novější) (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64)

POZNÁMKA:

Nejnovější informace o podporovaných operačních

systémech naleznete na webu

www.dell.com

Další užitečné informace

POZOR:

Informační příručka produktu

obsahuje důležité

bezpečnostní a právní informace. Informace o záruce je

součástí tohoto dokumentu nebo je přiložena samostatně.

•

Návod pro instalaci do stojanu

nebo

Pokyny pro instalaci do stojanu

dodané se stojanovým systémem popisují instalaci systému do stojanu.

•

Příručka

Začínáme se systémem

poskytuje přehled systémových funkcí,

informace o instalaci systému a technické specifikace.

•

Příručka majitele hardwaru

obsahuje informace o funkcích systému

a popisuje řešení problémů se systémem a instalaci nebo výměnu

komponent.

•

Disky CD dodané se systémem obsahují dokumentaci a nástroje

pro konfiguraci a správu systému.

•

Dokumentace k softwaru pro správu systému popisuje funkce,

požadavky, instalaci a základní operace tohoto softwaru.

•

Dokumentace operačního systému popisuje proces instalace

(v nezbytném případě), konfigurace a používání softwaru operačního

systému.

•

Dokumentace k jakýmkoli komponentám zakoupeným samostatně

poskytuje informace o konfiguraci a instalaci těchto komponent.

Začínáme se systémem

•

Se systémem jsou někdy dodány také aktualizace, které popisují změny

v systému, softwaru nebo dokumentaci.

POZNÁMKA:

Vždy nejprve zkontrolujte a pročtěte aktualizace

uvedené na adrese

support.dell.com

, protože tyto aktualizace

často nahrazují informace v ostatních dokumentech.

•

Součástí dodávky mohou být také poznámky k verzi nebo soubory readme,

které obsahují poslední aktualizace k systému nebo dokumentaci, případně

rozšířené technické materiály určené zkušeným uživatelům a technikům.

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li

systém podle očekávání, nahlédněte do

Příručky majitele hardwaru

Společnosti Dell rovněž nabízí školení a certifikaci (Dell Enterprise Training

and Certification). Další informace najdete na adrese

www.dell.com/training

Tato služba nemusí být nabízena ve všech regionech.

Instalace a konfigurace

POZOR: Před provedením následujícího postupu si pročtěte

bezpečnostní pokyny a důležité informace o plnění norem

Informační příručce produktu

a postupujte podle těchto

pokynů a informací.

POZOR: Při každém zvedání systému požádejte o asistenci.

Systém nezvedejte sami, vyvarujete se tak možného zranění.

V této části jsou popsány kroky, které je nutné provést při první instalaci systému.

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti. Veškerý obalový materiál

uschovejte pro případ pozdější potřeby.

Začínáme se systémem

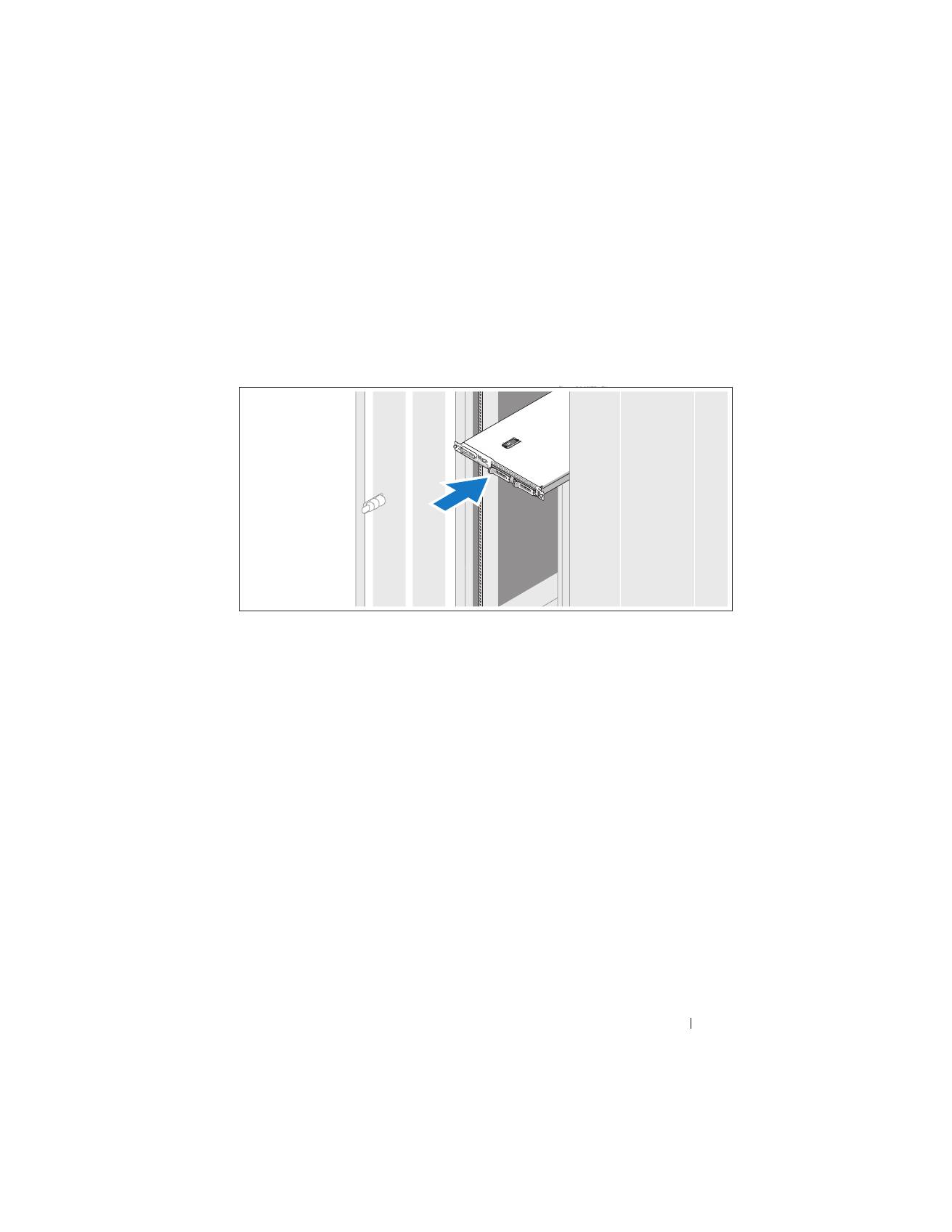

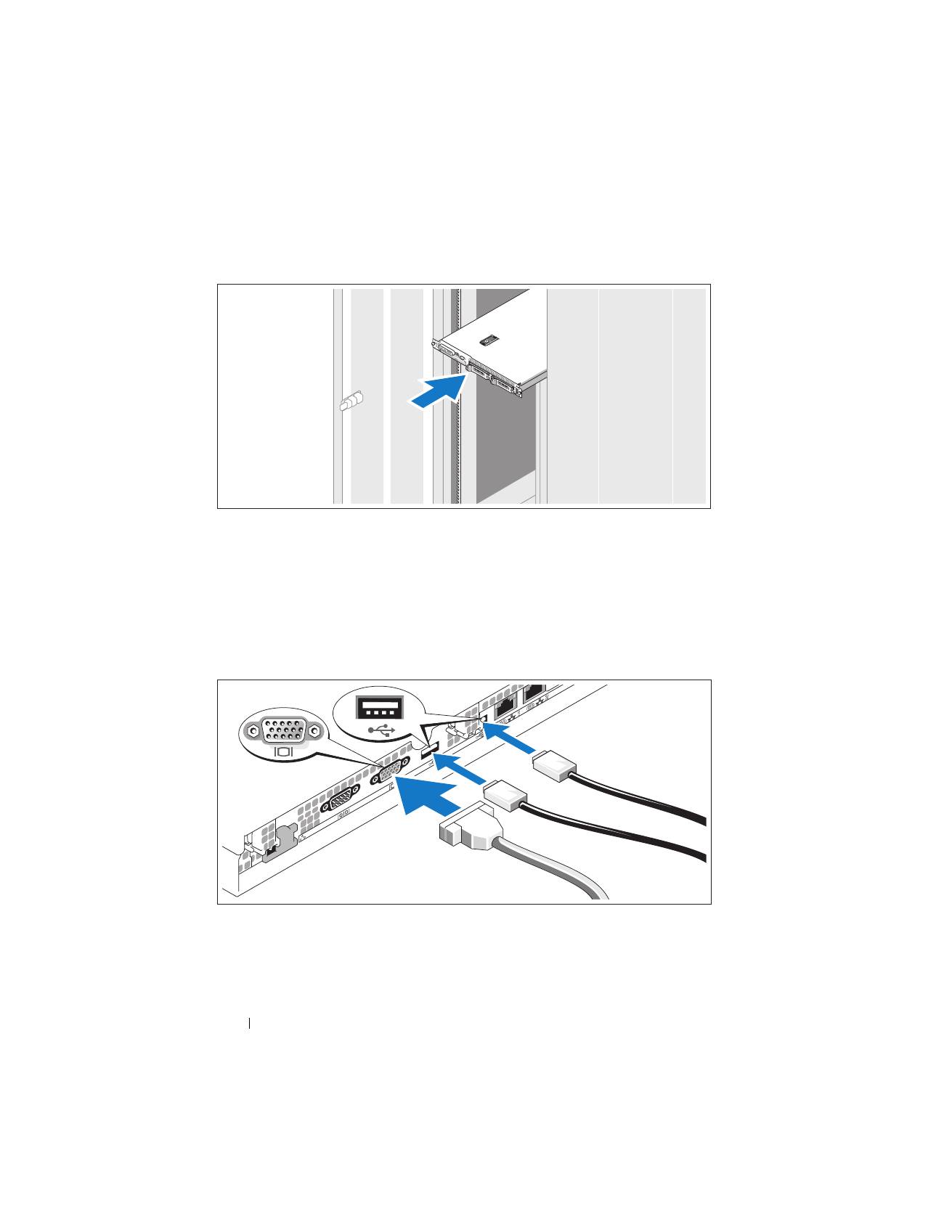

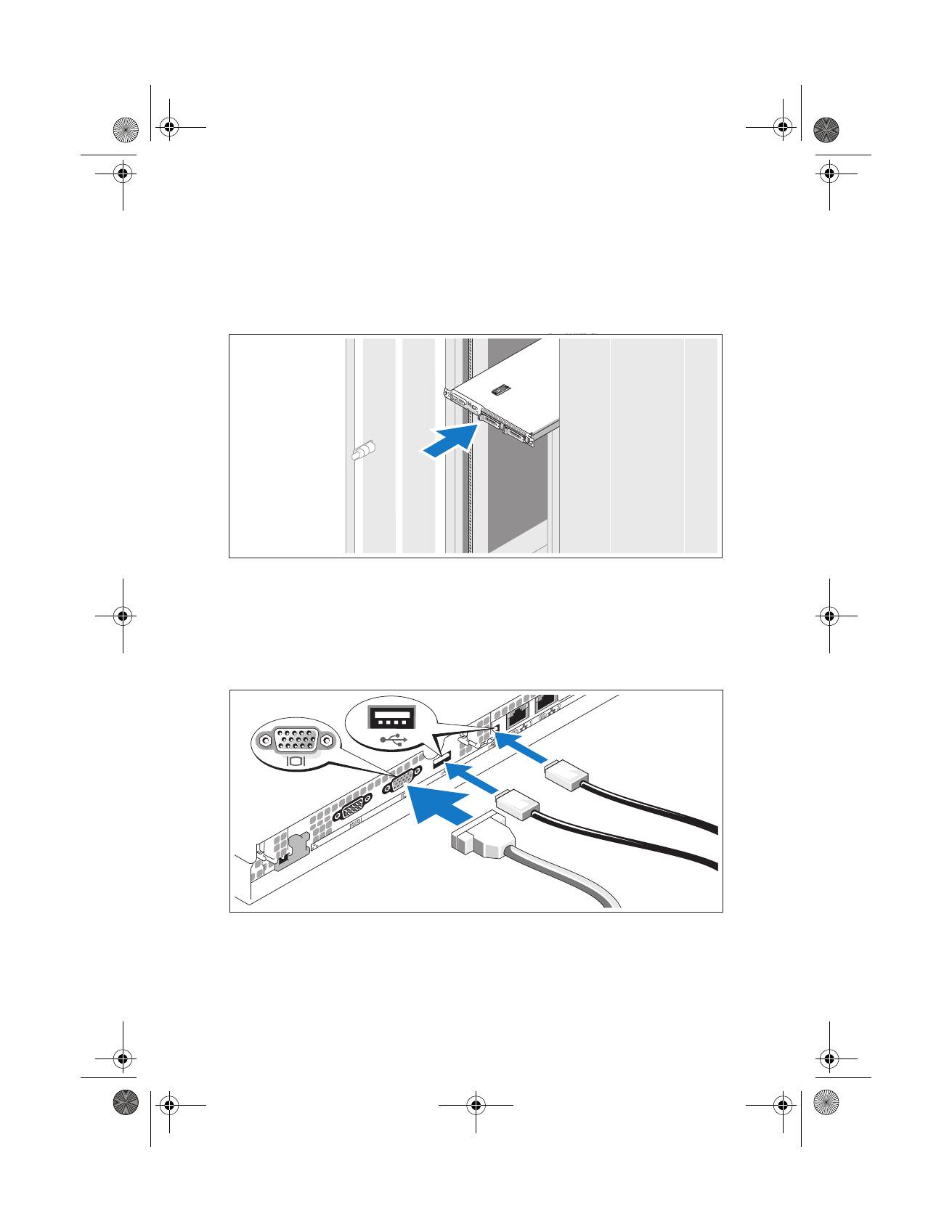

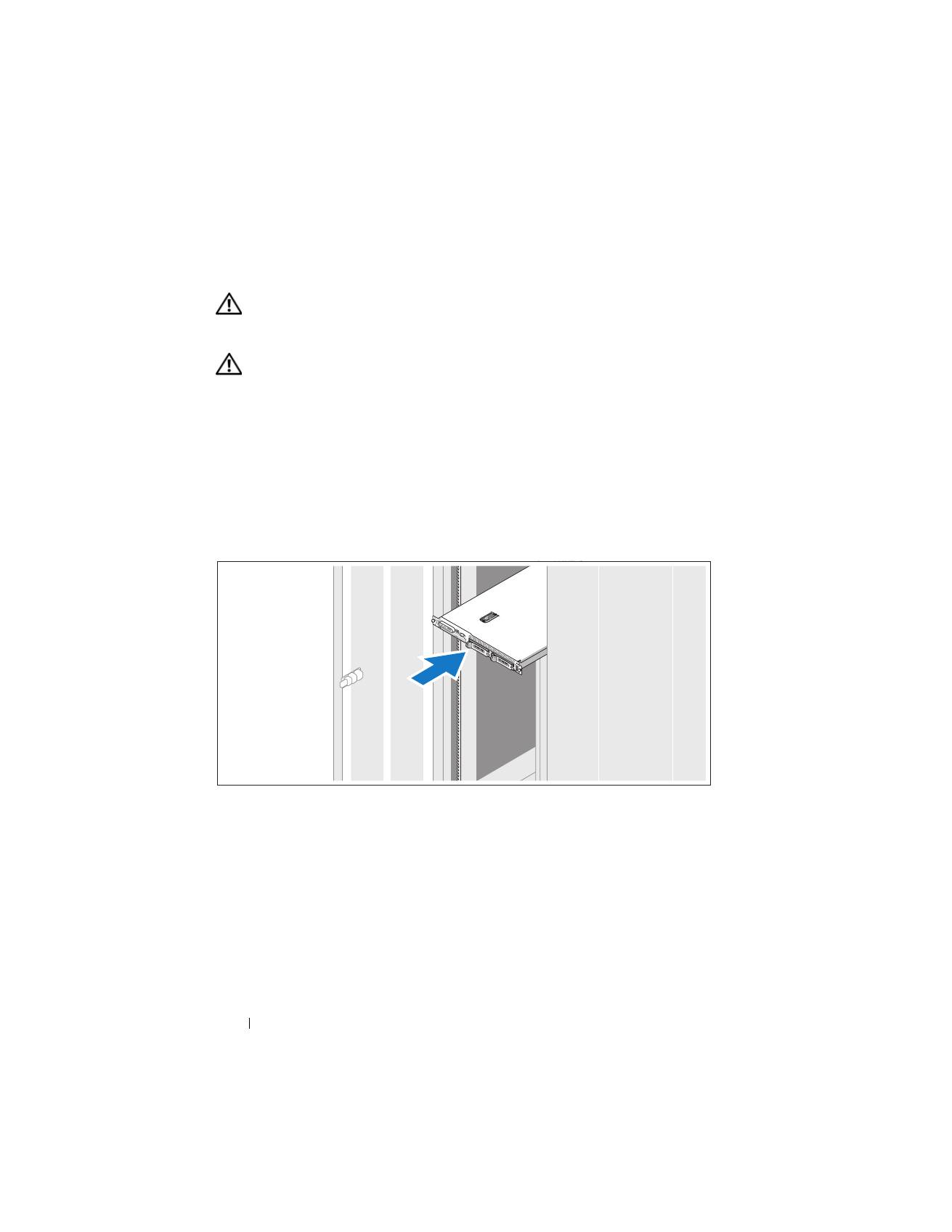

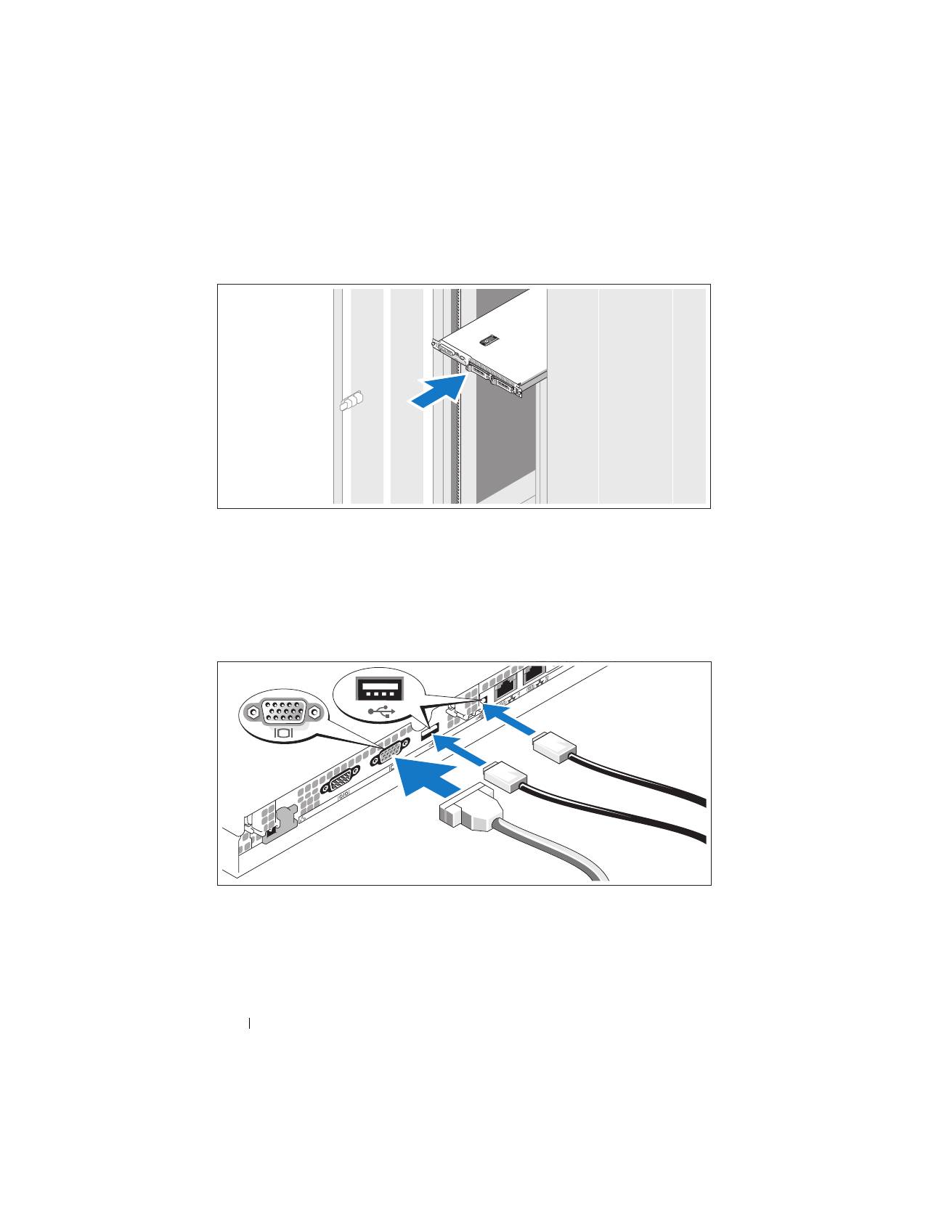

Instalace kolejniček a systému do stojanu

Nejprve si přečtěte Bezpečnostní pokyny uvedené v dokumentaci k instalaci

systému do stojanu a potom proveďte instalaci kolejniček a systému do stojanu.

Pokyny k instalaci systému do stojanu naleznete v dokumentaci k instalaci do

stojanu. Pokyny k napájení a chlazení najdete v nástroji pro plánování kapacity

stojanu na adrese

www.dell.com

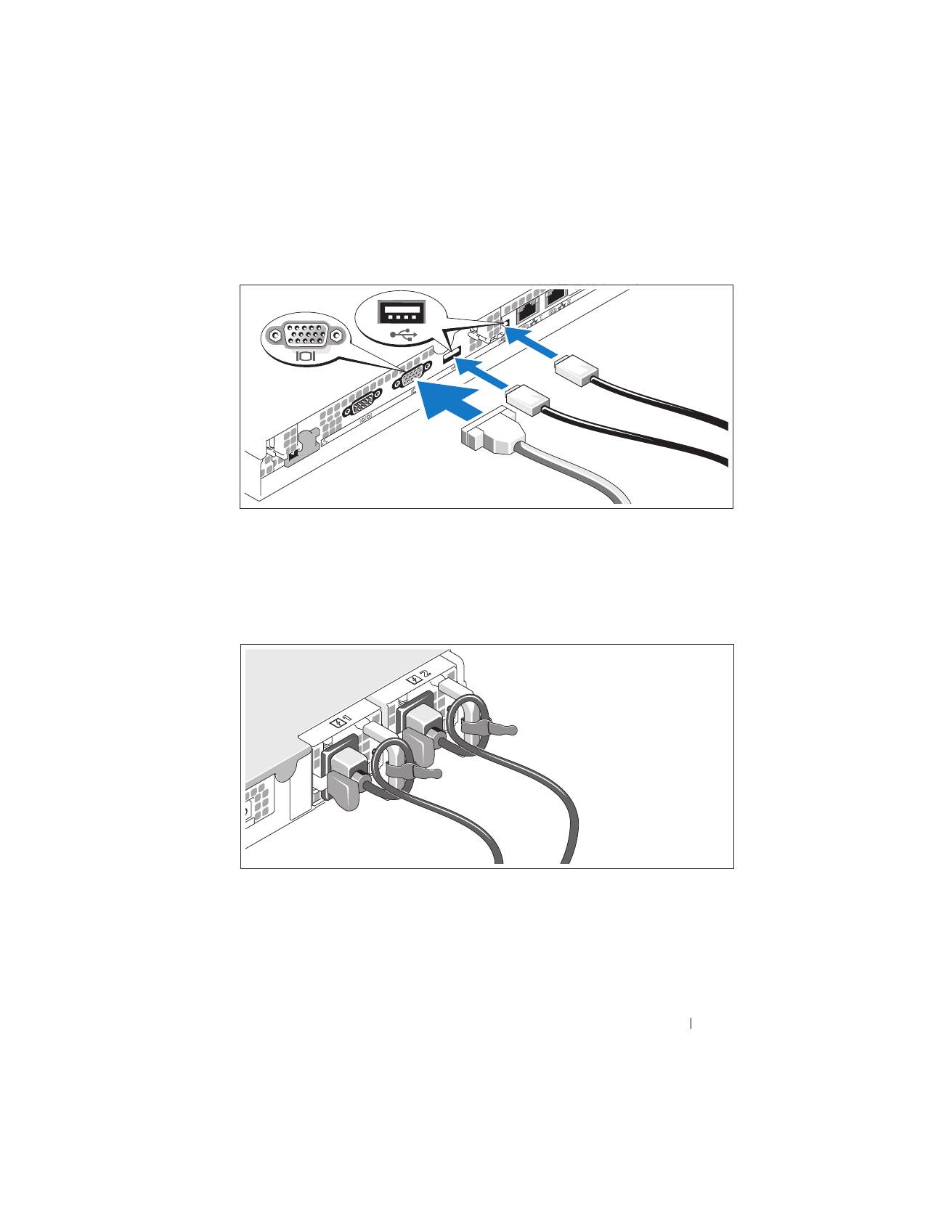

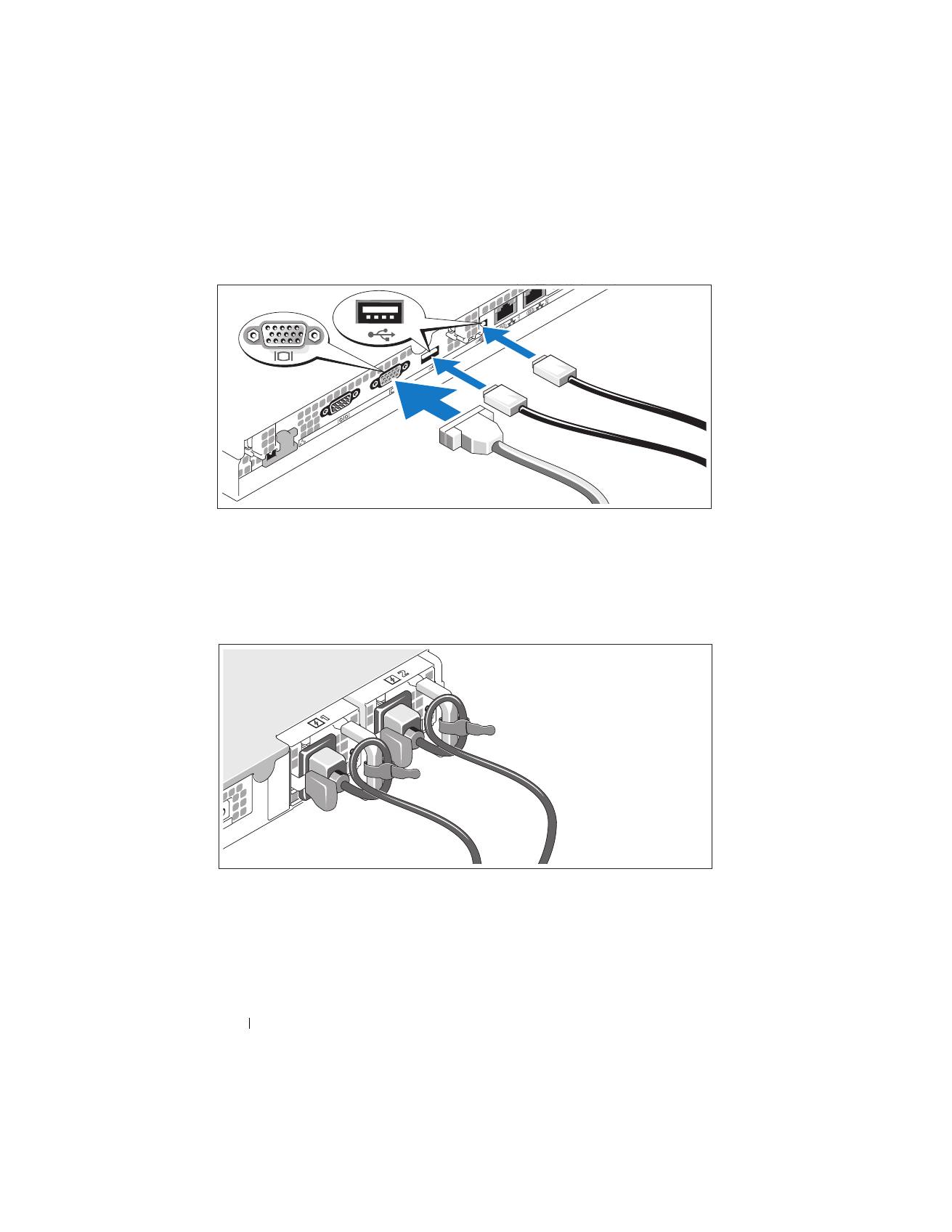

Připojení klávesnice, myši a monitoru

Připojte klávesnici, myš a monitor (volitelný).

Konektory na zadní straně systému mají ikony znázorňující, který kabel se má

připojit ke kterému konektoru. Zajistěte, aby šrouby na konektoru kabelu monitoru

byly dobře dotaženy (je-li jimi konektor vybaven).

Začínáme se systémem

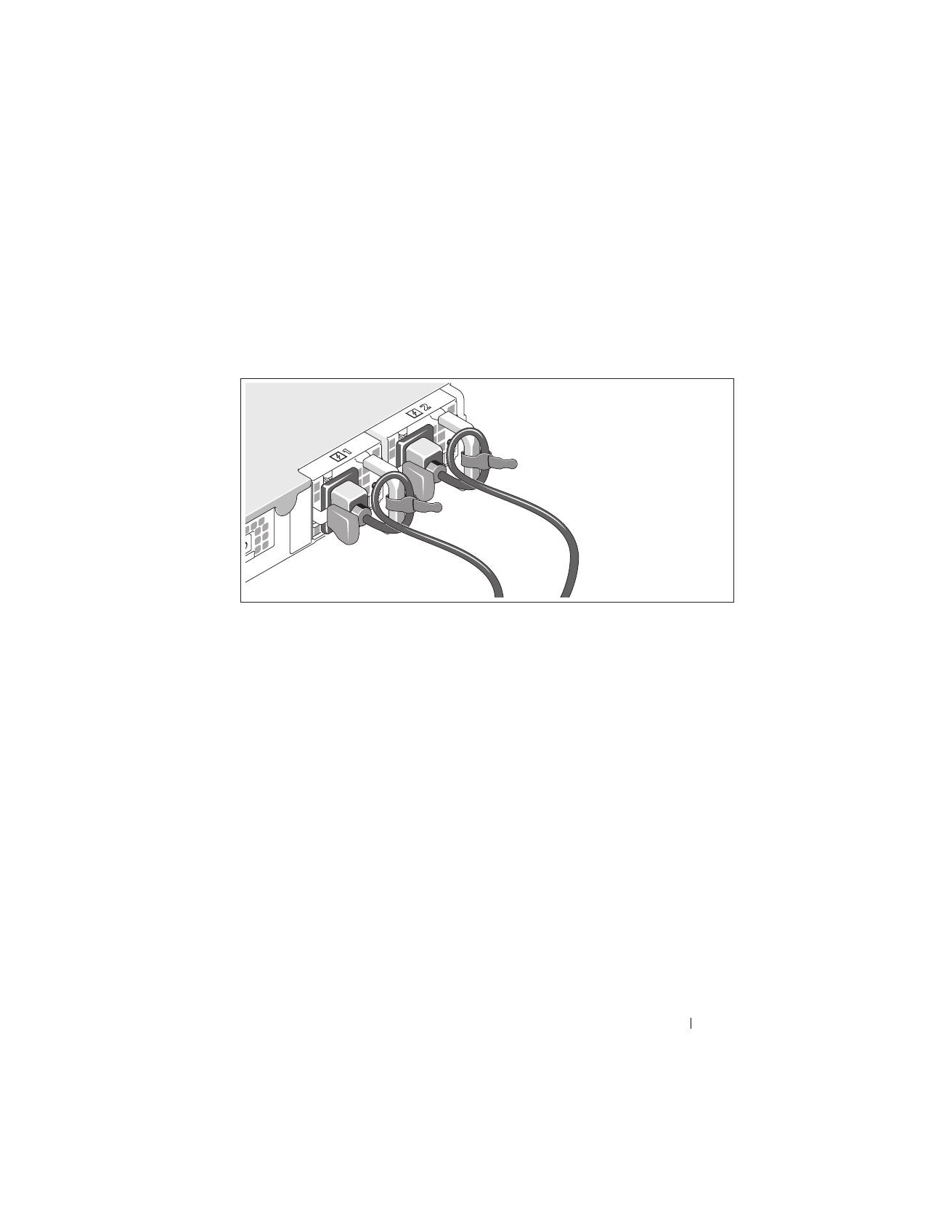

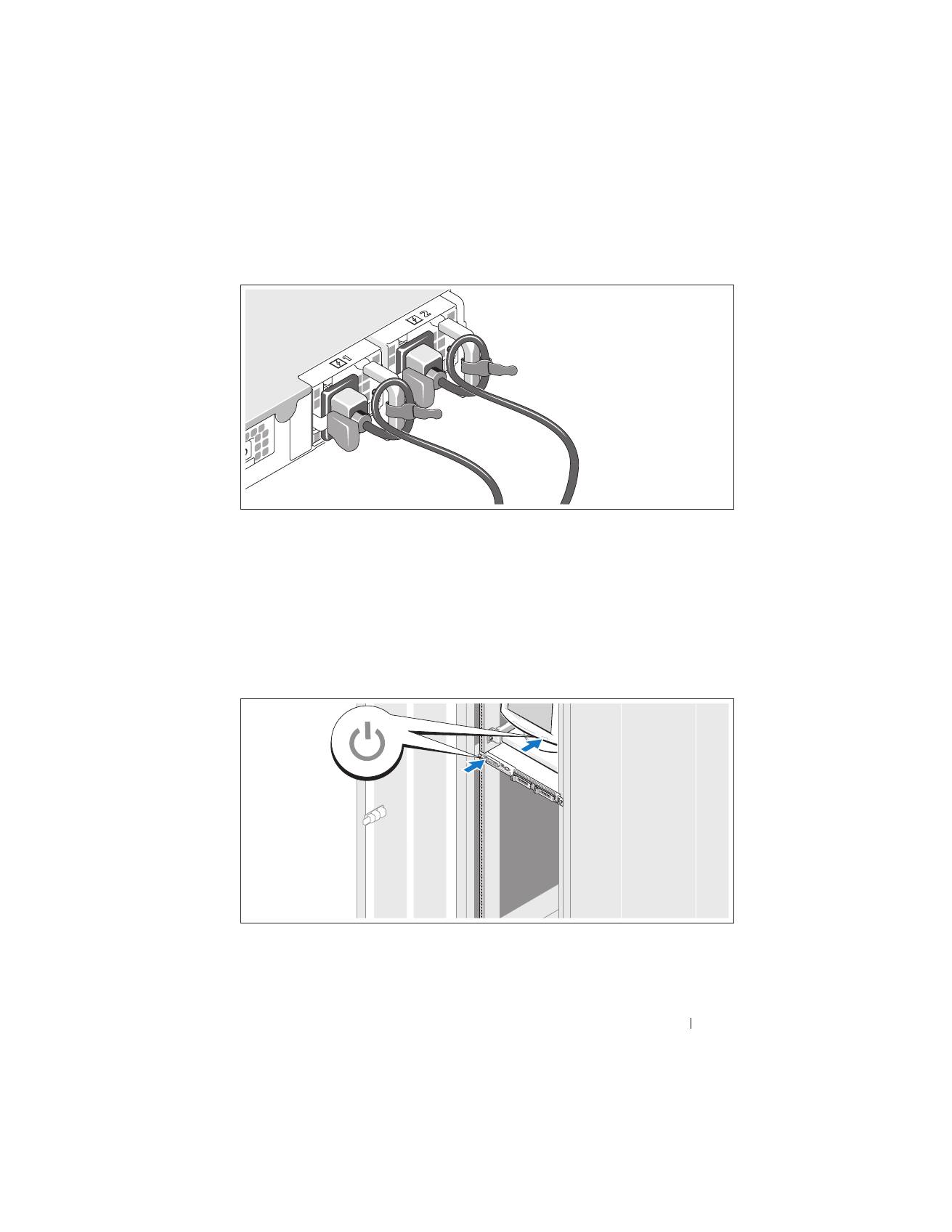

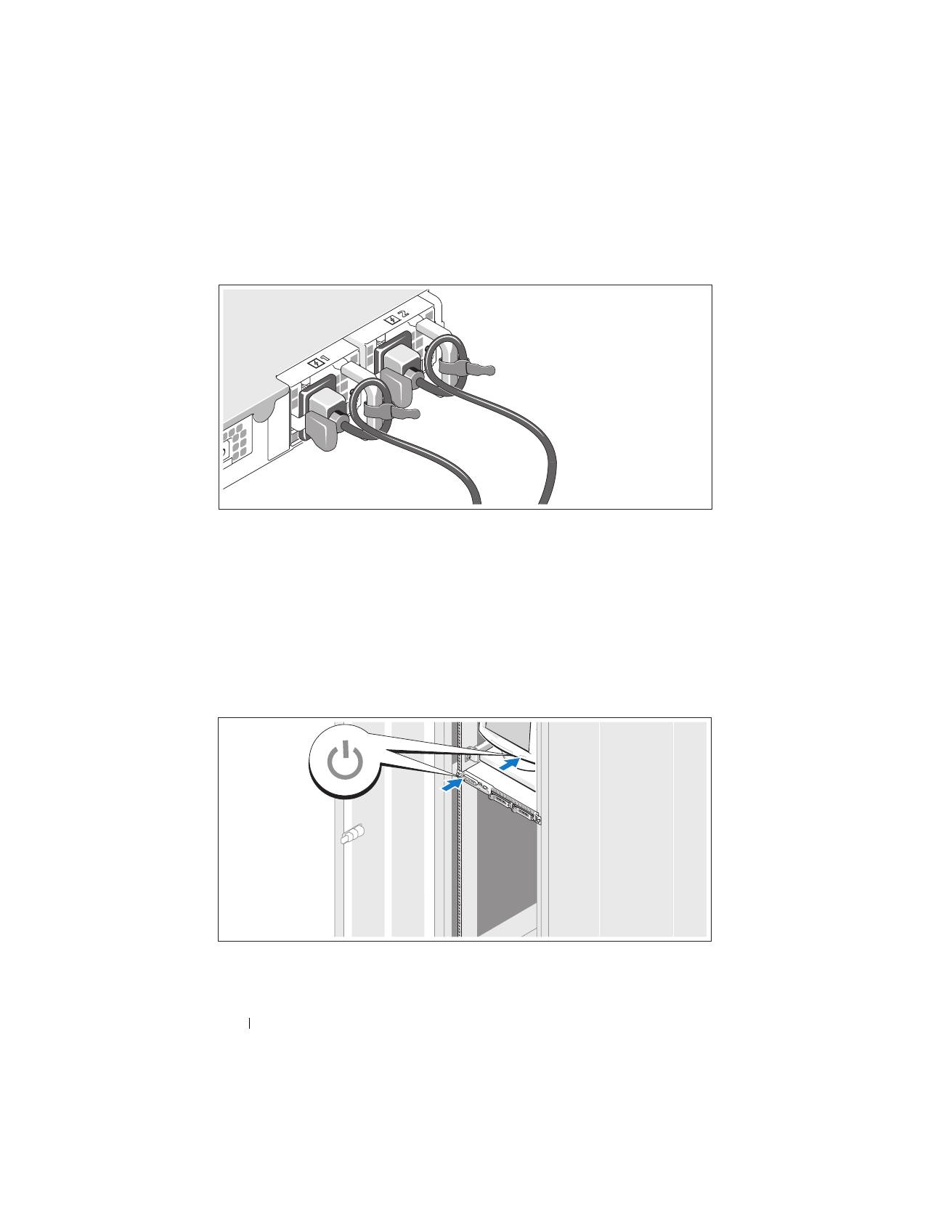

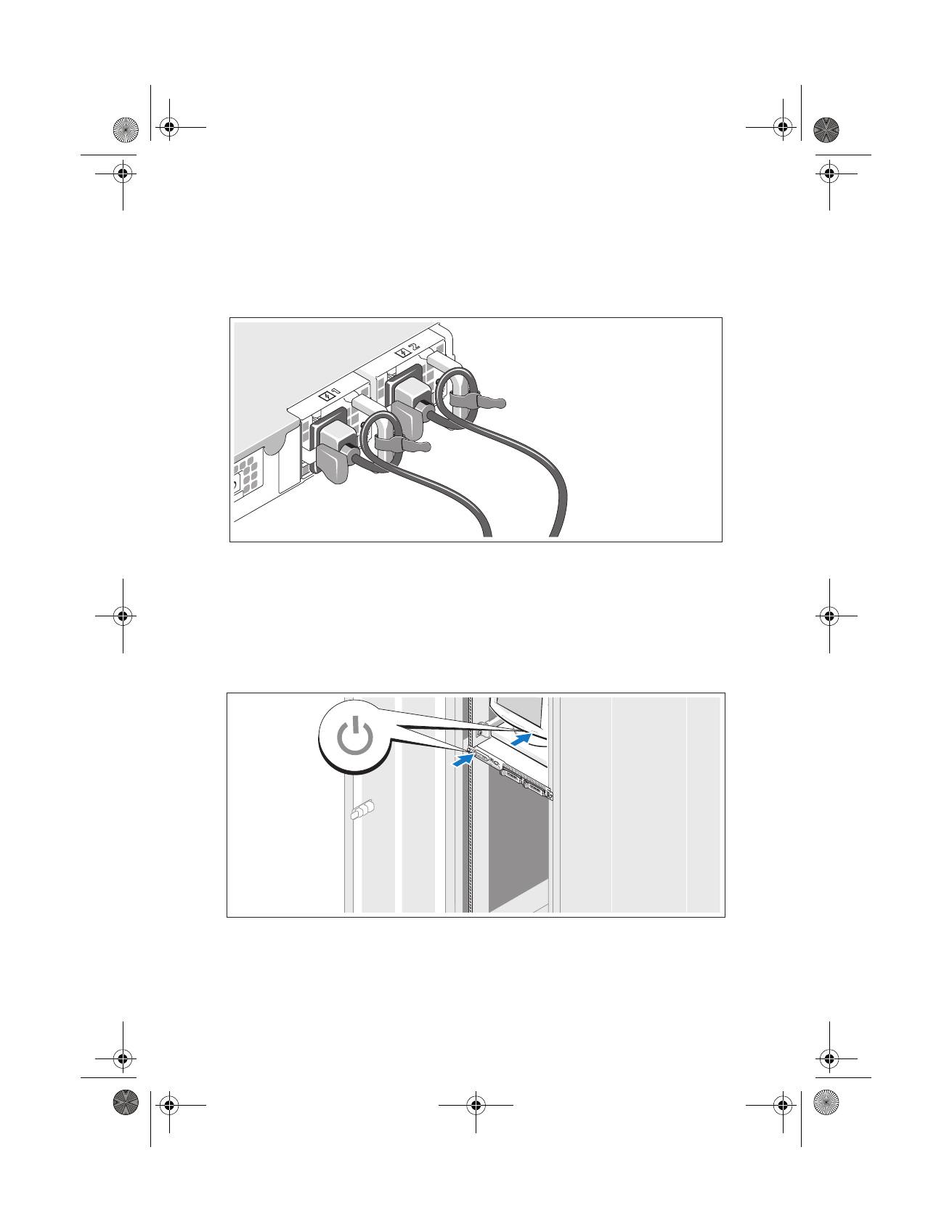

Připojení ke zdroji napětí

Připojte napájecí kabel(y) k systému (na obrázku je znázorněn systém se záložním

zdrojem). V případě systému se záložním zdrojem zajistěte podle obrázku kabely

dvěma páskami Velcro dodanými se systémem. V případě systému bez záložního

zdroje připevněte retenční svorku napájecího kabelu dodanou se systémem.

Poté zasuňte druhý konec kabelu do uzemněné elektrické zásuvky nebo jej připojte

k samostatnému zdroji napájení, například ke zdroji nepřerušitelného napájení

(UPS) nebo jednotce rozvaděče (PDU).

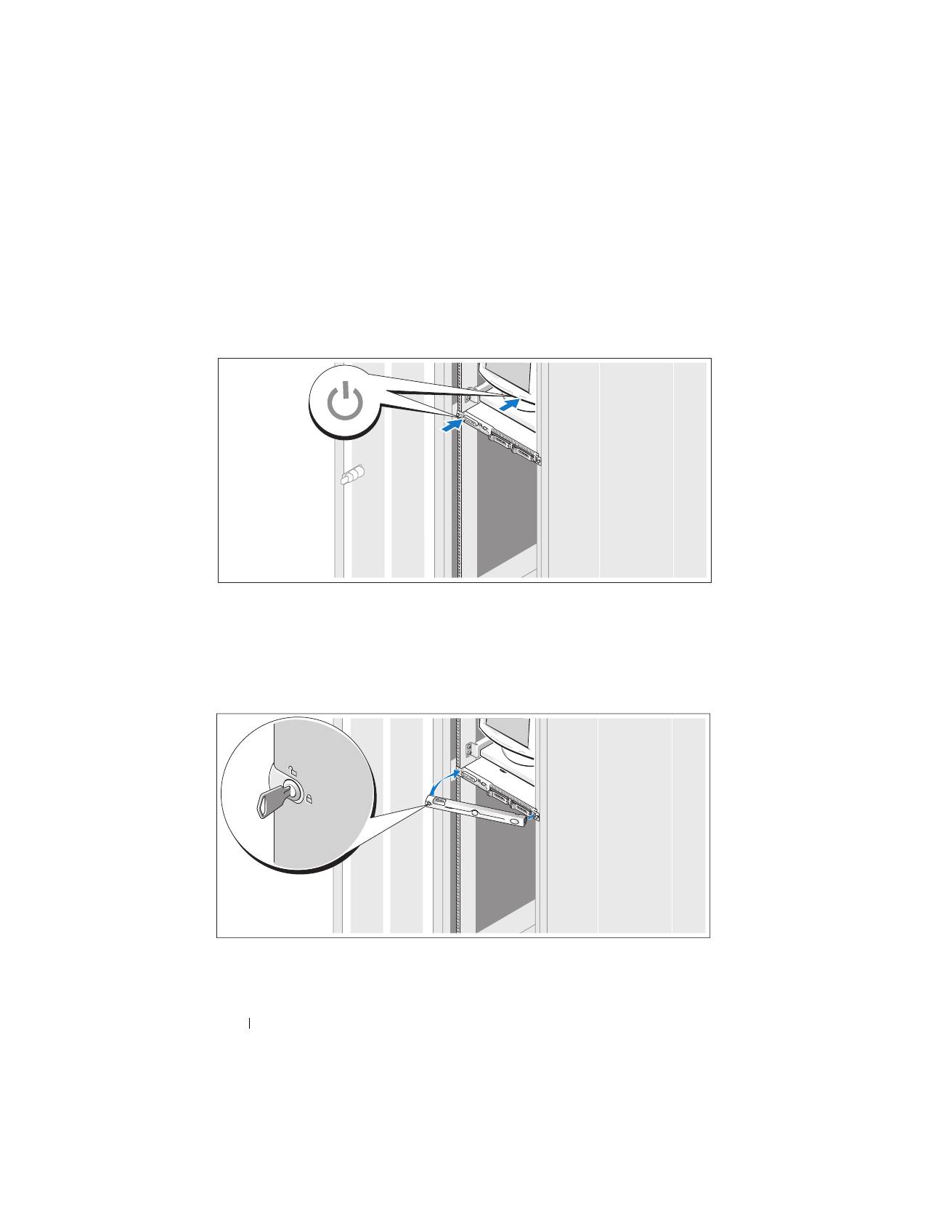

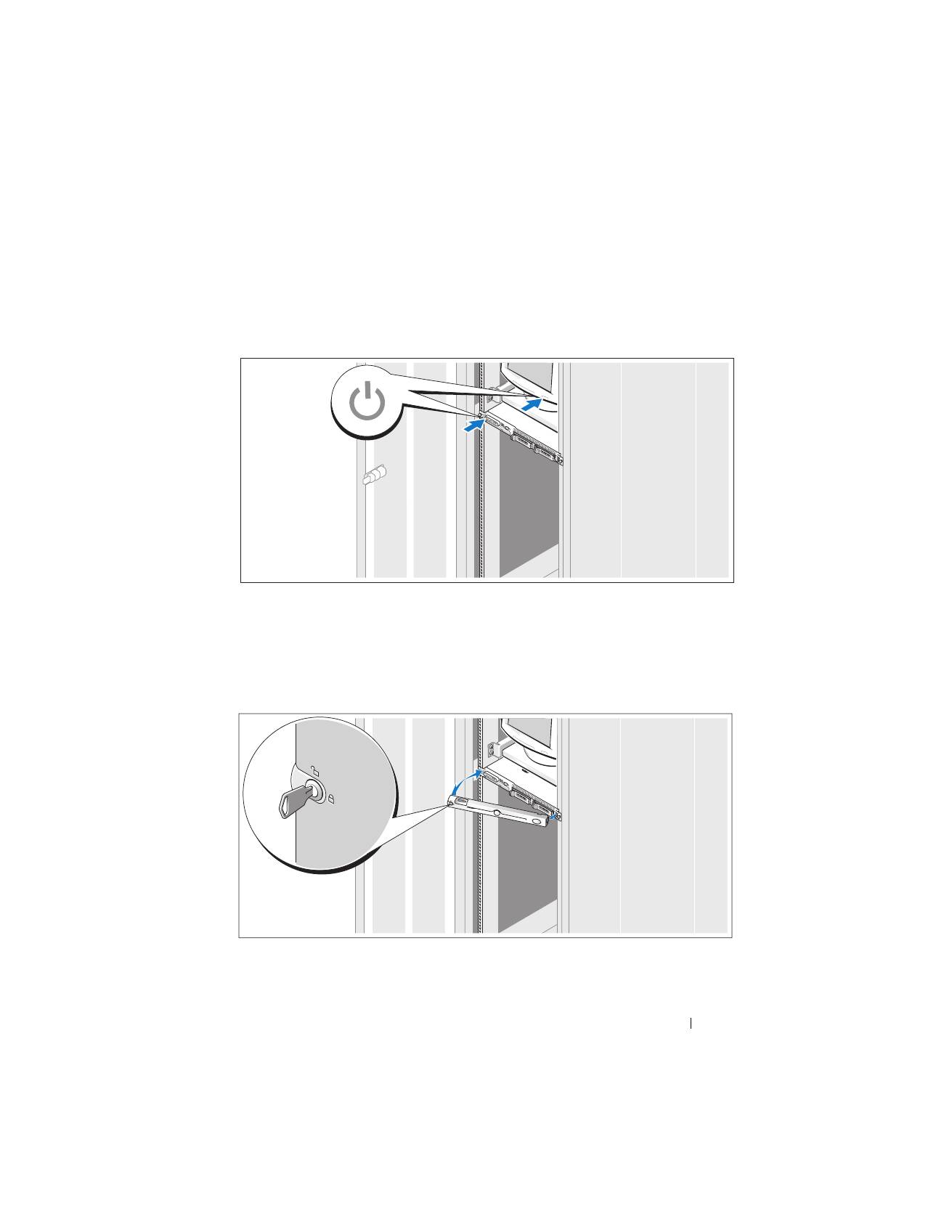

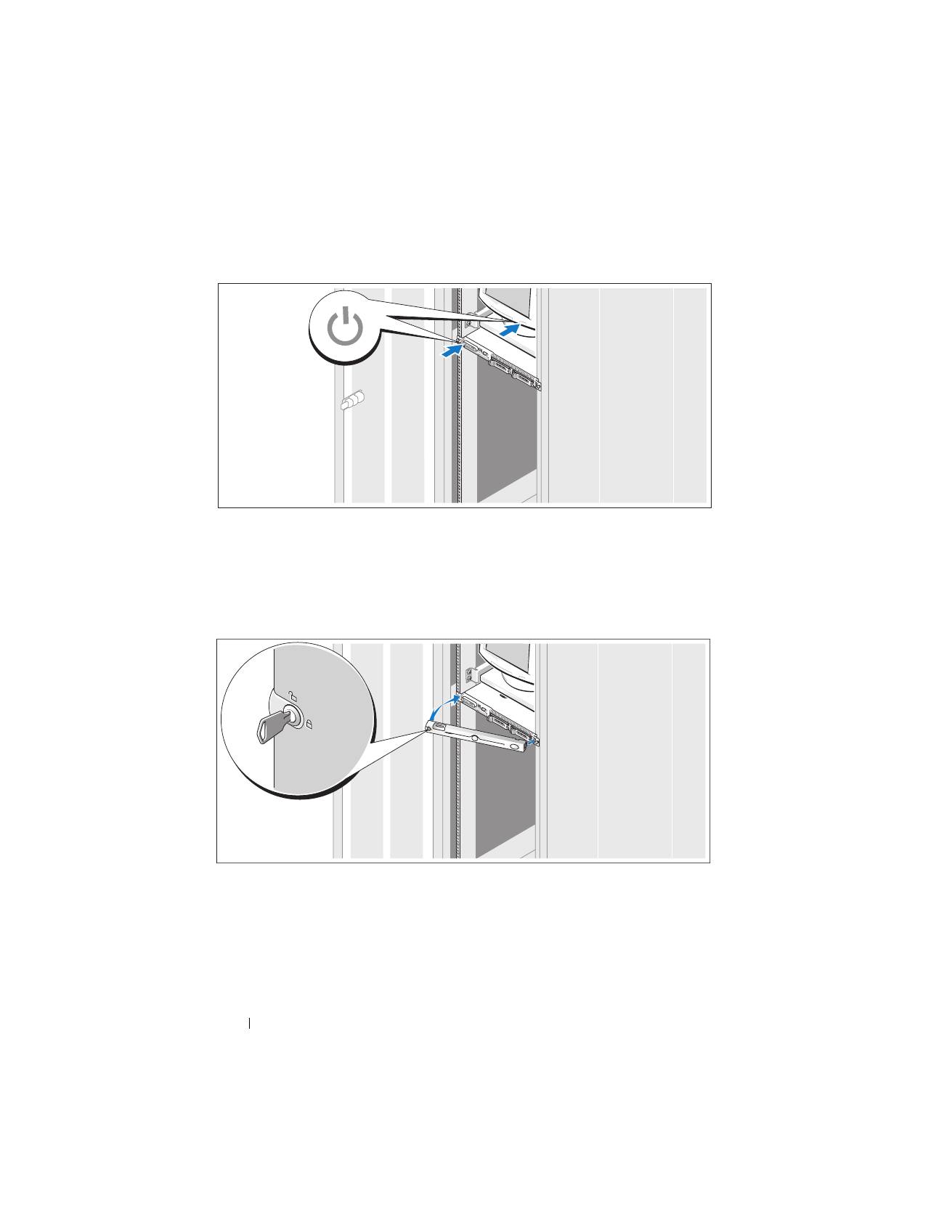

Zapnutí systému

Zapněte systém a monitor (volitelný).

Stiskněte vypínač na systému a na monitoru. Kontrolky napájení by se měly

rozsvítit. Upravte ovládací prvky monitoru tak, aby byl obraz uspokojivý.

Začínáme se systémem

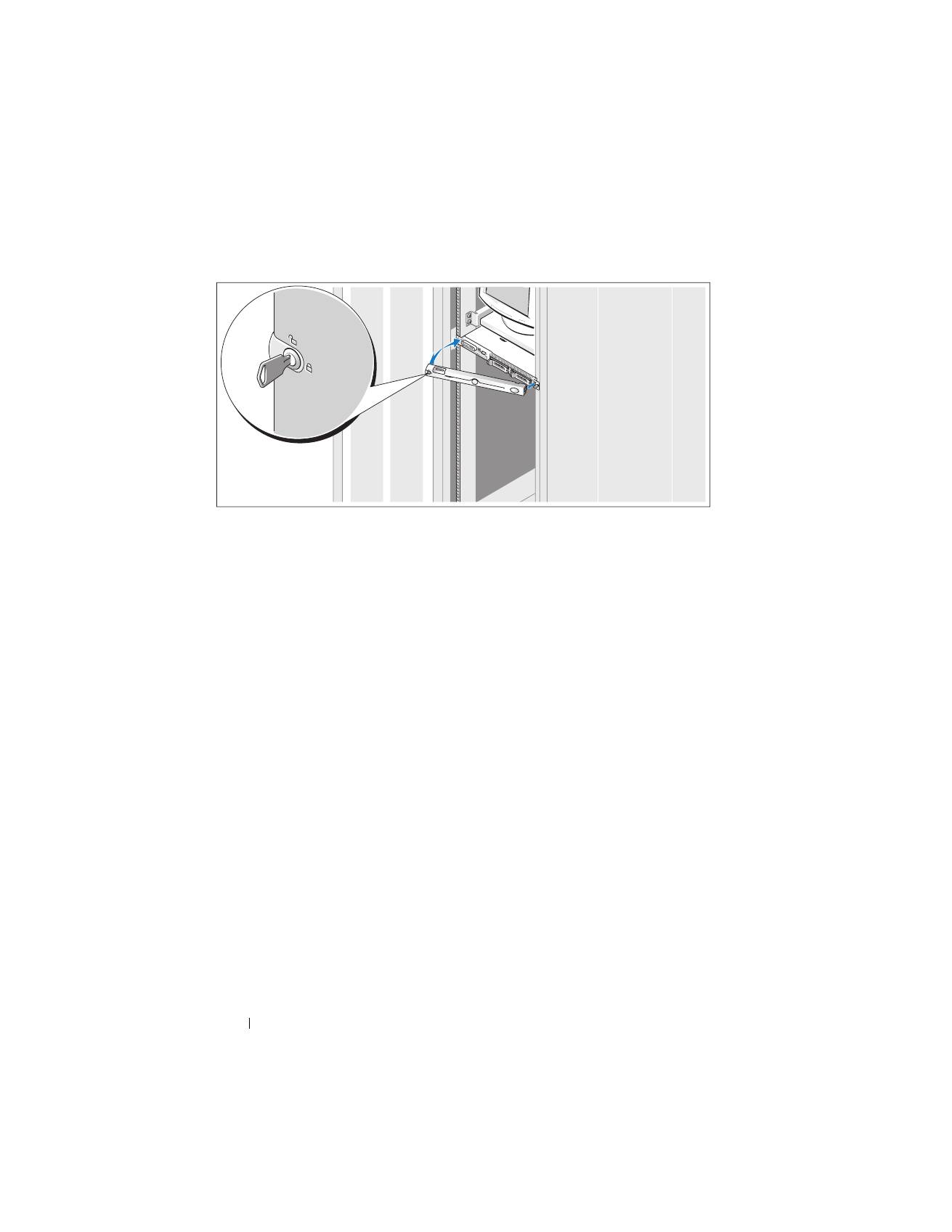

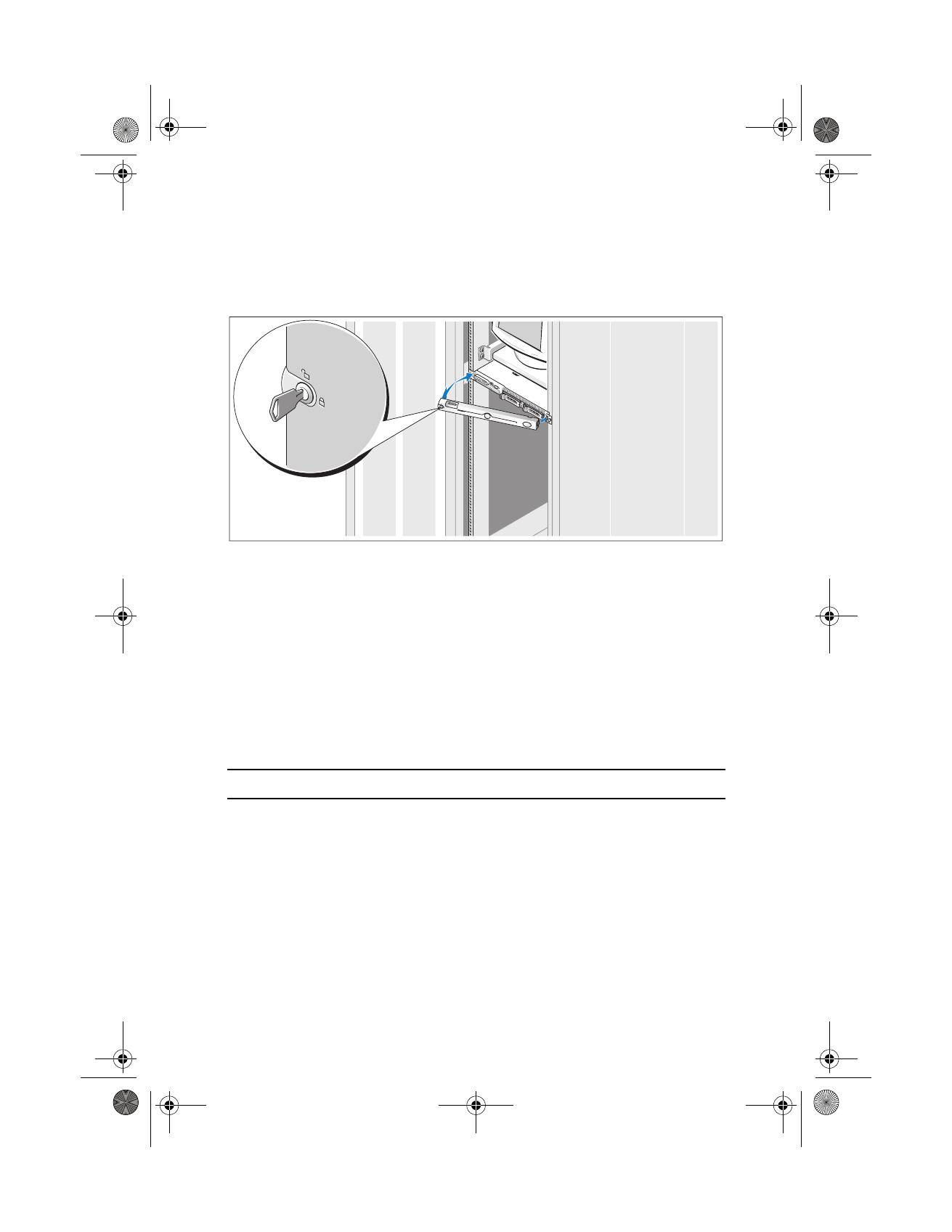

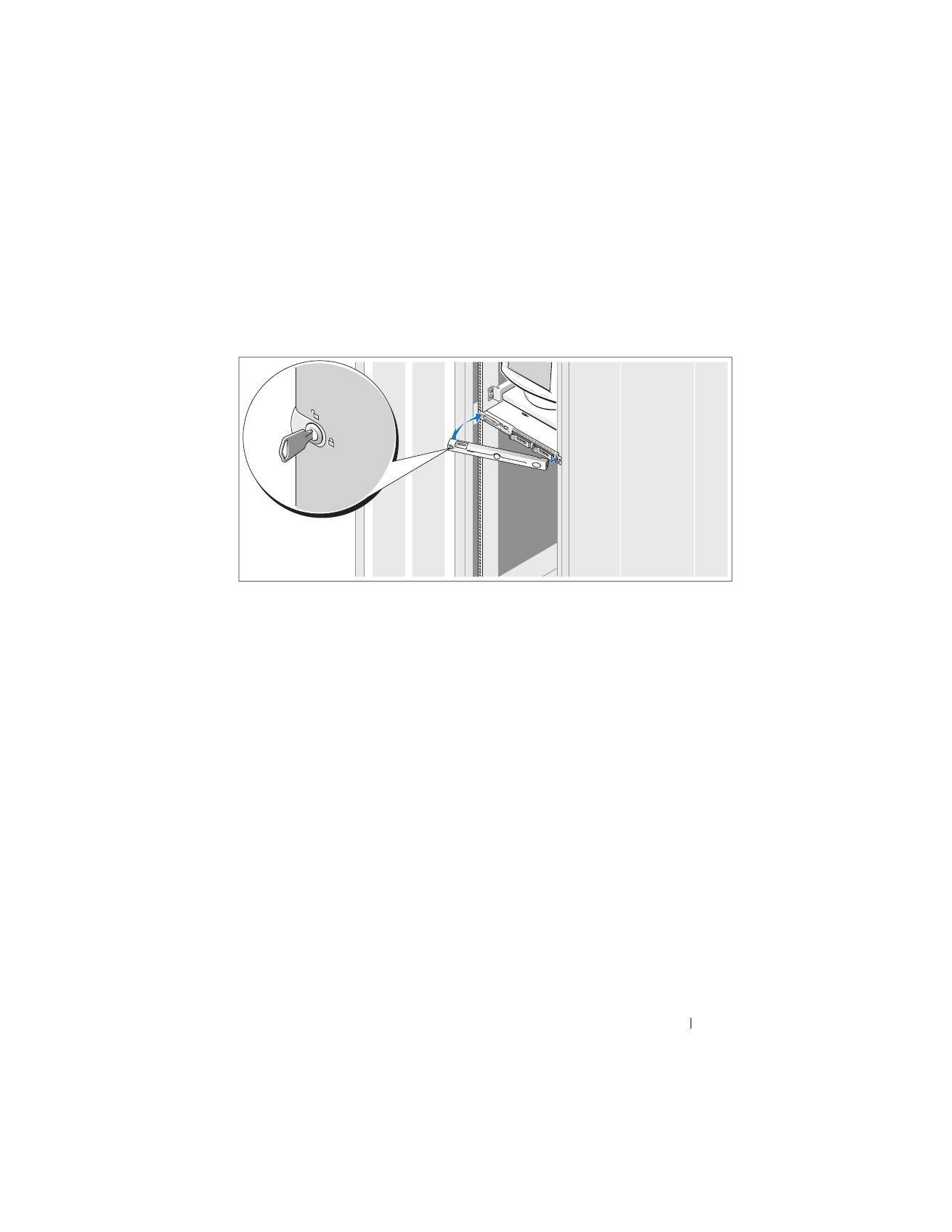

Instalace čelního krytu

Nainstalujte čelní kryt (volitelný).

Dokončení instalace operačního systému

Pokud jste zakoupili předinstalovaný operační systém, prostudujte dokumentaci

k operačnímu systému dodanou se systémem. Pokyny k první instalaci operačního

systému naleznete v

Příručce rychlé instalace

. Než začnete s instalací hardwaru

či softwaru, který nebyl zakoupen společně se systémem, ujistěte se, že je

nainstalován operační systém.

Začínáme se systémem

Technické specifikace

Procesor

Typ procesoru

Procesor Intel

Celeron

445 (jednojádrový)

nebo

Dvoujádrový procesor Intel Core

™

2 Duo

řady E6305 nebo E6405

nebo

Čtyřjádrový procesor Intel Xeon

řady X3323, X3353 nebo X3363

Rozšiřovací sběrnice

Typ sběrnice

PCI-X, PCIe

Rozšiřovací sloty na dvou volitelných zvedacích kartách

Zvedací karta 1

Střední zvedací karta PCIe

Jeden osmilinkový (x8 lane) slot PCIe

s plnou výškou a poloviční délkou

Levá zvedací karta PCIe

Jeden osmilinkový (x8 lane) slot PCIe

s plnou výškou a poloviční délkou

Zvedací karta 2

Levá zvedací karta PCI-X

Jeden slot PCI-X s plnou výškou

a poloviční délkou, 64 bitů, 133 MHz

Střední zvedací karta PCIe

Jeden osmilinkový (x8 lane) slot PCIe

s plnou výškou a poloviční délkou

Paměť

Architektura

Až šest registrovaných paměťových modulů

RDRAM DDR2 o frekvenci 677 MHz

s ochranou ECC

Sloty pro paměťové moduly

Šest 240kolíkových

Kapacity paměťových modulů

512 MB, 1 GB, 2 GB, 4 GB

Minimum paměti RAM

512 MB (jeden modul o kapacitě 512 MB)

Maximum paměti RAM

24 GB

Začínáme se systémem

Jednotky

Pevné disky

SATA

Až dva 3,5palcové interní (volitelně s možností

připojení za provozu)

SAS

Až dva 3,5palcové interní s volitelnou kartou

řadiče SAS (volitelně s možností připojení

za provozu)

Jednotka CD nebo DVD

Jedna volitelná jednotka DVD nebo kombinovaná

jednotka CD-RW/DVD v pozici pro jednotky

POZNÁMKA:

Zařízení DVD jsou určena

pouze pro data.

Jednotka USB flash

Jedna volitelná jednotka emulující disketovou

jednotku nebo pevný disk

Konektory

Externě přístupné

Vzadu

Síťový adaptér

Dva RJ-45 (pro integrované síťové adaptéry

Gigabit Ethernet)

Sériový

9kolíkový

USB

Dva 4kolíkové, USB 2.0

Video

15kolíkový VGA

Vpředu

Video

15kolíkový VGA

USB

Dva 4kolíkové, USB 2.0

Interně přístupné

Kanály SATA

Tři 7kolíkové

Klíč USB (pro paměťový klíč)

Jeden 4kolíkový, USB 2.0

Začínáme se systémem

Video

Typ grafiky

Integrovaná grafická karta ATI ES1000 VGA

Grafická paměť

32 MB (minimum) až 64 MB (maximum),

typ DDR II

Napájení

Napájecí zdroj (střídavý proud)

Výkon

Záložní napájecí zdroj 400 W v konfiguraci

s pevnými disky připojitelnými za provozu

a záložním napájecím zdrojem

(maximální konfigurace)

Napětí

100–240 V (stř.), 50/60 Hz

Maximální nárazový proud

V typických podmínkách napájení a v celém

provozním rozsahu systému může nárazový

proud dosáhnout 25 A po dobu 10 ms nebo méně.

Systémová baterie

Lithium-iontová knoflíková baterie CR 2032 3,0 V

Rozměry

Výška

4,2 cm

Šířka

42,6 cm

Hloubka

S volitelným čelním krytem

69,3 cm

Bez volitelného čelního krytu

66 cm

Hmotnost (maximální konfigurace) 13,45 kg

Začínáme se systémem

Prostředí

POZNÁMKA:

Další informace o měřených údajích prostředí najdete

pro jednotlivé systémové konfigurace na adrese

www.dell.com/environmental_datasheets

Teplota

Provozní

10 až 35 °C

Skladovací

-40 až 65 °C

Relativní vlhkost

Provozní

20 až 80 % (bez kondenzace) s maximálním

nárůstem vlhkosti o 10 % za hodinu

Skladovací

5 až 95 % (bez kondenzace)

Maximální vibrace

Provozní

0,26 g při 5–350 Hz po dobu 15 minut

Skladovací

1,54 g při 10–250 Hz po dobu 15 minut

Maximální ráz

Provozní

Jeden rázový impuls v kladné ose

z (jeden impuls na každé straně systému)

o síle 31 G v délce do 2,6 ms

Skladovací

Šest po sobě jdoucích rázových impulsů v kladné

i záporné ose x, y, a z (jeden impuls na každé

straně systému) o síle 71 G v délce do 2 ms

Nadmořská výška

Provozní

-16 až 3 048 m

POZNÁMKA:

V nadmořských výškách

nad 900 metrů je maximální provozní teplota

snížena o 1

C na každých 93 metrů.

Skladovací

-16 až 10 600 m

Úroveň znečištění vzduchu

Třída

G2 nebo nižší dle normy ISA-S71.04-1985

Systèmes Dell™ PowerEdge™ R300

Guide de mise en route

Remarques, avis et précautions

REMARQUE :

Une REMARQUE indique des informations importantes qui peuvent

vous aider à mieux utiliser votre ordinateur.

AVIS :

Un AVIS vous avertit d'un risque de dommage matériel ou de perte

de données et vous indique comment éviter le problème.

PRÉCAUTION :

Une PRÉCAUTION indique un risque potentiel d'endommagement

du matériel, de blessure corporelle ou de mort.

____________________

Les informations contenues dans ce document peuvent être modifiées sans préavis.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc.

est strictement interdite.

Marques utilisées dans ce document :

Dell

, le logo

DELL

PowerEdge

sont des marques de Dell Inc. ;

Intel

Pentium

Celeron

Xeon

sont des marques déposées de Intel Corporation aux États-Unis

et dans d'autres pays ; Core est une marque de Intel Corporation aux États-Unis et dans d'autres pays ;

Microsoft, Windows

Windows Server

sont des marques ou des marques déposées de Microsoft

Corporation aux États-Unis et/ou dans d'autres pays ;

Red Hat

Enterprise Linux

sont des marques

déposées de Red Hat Inc. ;

SUSE

est une marque déposée de Novell Inc.

D'autres marques et noms de marques peuvent être utilisés dans ce document pour faire référence

aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. dénie tout intérêt

propriétaire vis-à-vis des marques et des noms de marque autres que les siens.

Modèle SMT

Décembre 2007

N/P HR210

Rév. A00

Guide de mise en route

Caractéristiques du système

Les principales caractéristiques du système sur le plan matériel et logiciel

sont les suivantes :

•

Châssis 1U/1S montable en rack avec support pour rails statiques

et rails coulissants.

REMARQUE :

Utilisez le programme de configuration du système

pour visualiser les informations concernant les processeurs.

Voir “Using the System Setup Program” (Utilisation du programme

de configuration du système) dans le document

Hardware Owner's

Manual

(Manuel du propriétaire).

•

L'un des deux processeurs suivants est installé :

–

Processeur à cœur unique Intel

Celeron

445

–

Processeur double cœur Intel Core™2 Duo E6305 ou E6405

–

Processeur quadruple cœur Intel Xeon

X3323, X3353 ou X3363

•

Un minimum de 512 Mo de mémoire, sous forme de barrettes DDR2

à une seule ou deux rangées de connexion, à registres et avec ECC,

cadencées à 667 MHz. Extension possible (jusqu'à 24 Go maximum)

via l'installation de combinaisons de barrettes de 512 Mo, 1 Go, 2 Go

ou 4 Go dans les six emplacements mémoire de la carte système.

•

L'une des options suivantes pour la carte de montage :

–

Deux cartes de montage (gauche et centrale) offrant chacune

un logement d'extension PCI-Express x8.

-ou-

–

Une carte de montage (installée au centre) comprenant un logement

d'extension PCI-Express x8.

–

Une carte de montage (installée à gauche) comprenant un logement

d'extension PCI-X 64 bits à 3,3 V (133 MHz).

•

Un lecteur de DVD de 12,7 mm ou un lecteur combo CD-RW/DVD,

installé dans une baie de périphérique.

Guide de mise en route

•

Prise en charge des configurations suivantes pour les disques durs

internes :

–

Jusqu'à deux disques durs SATA internes de 3,5 pouces, avec

la carte contrôleur SAS en option (version enfichable à chaud

disponible en option).

–

Jusqu'à deux disques durs SAS (Serial-Attached SCSI) internes

de 3,5 pouces, avec une carte contrôleur SAS en option

(version enfichable à chaud disponible en option).

•

Un contrôleur d'accès distant en option (pour la gestion de systèmes

à distance), installé dans le logement dédié de la carte système.

•

Un lecteur flash USB (en option) émulant un lecteur de disquette

ou un disque dur.

•

Un bloc d'alimentation de 400 W (bloc d'alimentation redondant

disponible en option).

•

Deux cartes réseau Ethernet Gigabit intégrées prenant en charge

des débits de 10, 100 ou 1000 Mbps avec prise en charge de la fonction

Wake-on-LAN.

•

Un contrôleur DRAC5 (Dell Remote Access Controller Card 5)

fournissant des fonctions de gestion de systèmes à distance, de

récupération d'urgence et de contrôle de l'alimentation pour Dell

PowerEdge

•

Un sous-système vidéo compatible VGA intégré avec contrôleur vidéo

PCI ATI ES1000 (33 MHz). Ce sous-système dispose d'un minimum

32 Mo de mémoire graphique avec prise en charge des graphiques

en 2D. La résolution maximale prise en charge est de 1600 x 1200

avec 65536 couleurs. Les graphiques True-color sont pris en charge

dans les résolutions suivantes : 640 x 480, 800 x 600, 1024 x 768 et

1280 x 1024. Lorsque la carte RAC en option est installée, la résolution

vidéo maximale est de 1280 x 1024

•

Quatre modules de ventilation, chacun comprenant deux ventilateurs

à double rotor, positionnés devant le processeur et la mémoire.

Guide de mise en route

•

Modules de ventilation comprenant deux ventilateurs à double rotor,

positionnés devant les blocs d'alimentation. Ces ventilateurs sont utilisés

pour les deux blocs d'alimentation redondants (configuration comprenant

des disques durs enfichables à chaud et des blocs d'alimentation

redondants).

•

Un connecteur série assurant la prise en charge de la redirection

de console.

•

Des fonctions de sécurité telles que la détection des intrusions dans

le châssis et le verrou du cadre en option.

•

Puce TPM (Trusted Platform Module) intégrée version 1.2, utilisée

pour la sécurité des applications et pouvant générer et mémoriser

des clés, des mots de passe et des certificats numériques

(non disponible en Chine).

•

Des circuits/logiciels de gestion de systèmes surveillant les tensions

et les températures critiques.

•

Le panneau arrière contient un port série, un port vidéo, deux ports

USB et deux connecteurs de carte réseau.

•

Le panneau avant comprend deux connecteurs USB et un

connecteur VGA.

•

Un connecteur USB interne permet d'installer une clé de mémoire

amorçable.

•

L'écran LCD 1x5 du panneau avant affiche l'ID du système

et les messages d'erreur.

Pour plus d'informations sur des caractéristiques spécifiques,

voir “Spécifications techniques”, à la page 40.

Guide de mise en route

Les logiciels suivants sont livrés avec le système :

•

Programme de configuration du système permettant de consulter et

de modifier les informations de configuration. Pour plus d'informations,

voir “Using the System Setup Program” (Utilisation du programme

de configuration du système), dans le document

Hardware Owner's

Manual

(Manuel du propriétaire).

•

Fonctions de sécurité avancées (disponibles dans le programme

de configuration du système) permettant de définir un mot de passe

système et un mot de passe de configuration.

•

Pilotes vidéo permettant d'afficher des programmes dans les modes

à haute résolution.

CD contenant les logiciels de gestion de systèmes et la documentation.

Systèmes d'exploitation pris en charge

•

Microsoft

Windows Server

2008 32 bits/x86 éditions Web,

Standard et Enterprise

(selon disponibilité

)

•

Microsoft Windows Server 2008 64 bits éditions Web, Standard,

Small Business Server (Premium et Standard) et Enterprise

(selon disponibilité

)

•

Microsoft Windows Server 2003 32 bits/x86 éditions Web, Standard,

Small Business Server (Premium et Standard) et Enterprise (SP1 et SP2)

•

Microsoft Windows Server 2003 64 bits éditions Standard et Enterprise

•

Microsoft Windows Server 2003 R2 32 bits/x86 éditions Standard,

Small Business Server (Premium et Standard) et Enterprise

•

Microsoft Windows Server 2003 R2 64 bits éditions Standard et Enterprise

•

Red Hat

Enterprise Linux

ES, x86_32, versions 4 et 5

•

Red Hat Enterprise Linux ES, x86_64, versions 4 et 5

•

SUSE

Linux Enterprise Server 9, x86_64, SP4 ou suivant

•

SUSE Linux Enterprise Server 10, x86_64

REMARQUE :

Pour obtenir les informations les plus récentes sur

les systèmes d'exploitation pris en charge, rendez-vous sur le site

www.dell.com

Guide de mise en route

Autres informations utiles

PRÉCAUTION :

Le document

Product Information Guide

(Guide d'information

sur le produit) contient d'importantes informations se rapportant à la sécurité

et aux réglementations. Les informations sur la garantie se trouvent soit dans

ce document, soit à part.

•

Les documents

Rack Installation Guide

(Guide d'installation du rack)

Rack Installation Instructions

(Instructions d'installation du rack)

fournis avec la solution rack décrivent l'installation du système.

•

Le document

Getting Started Guide

(Guide de mise en route) décrit

les caractéristiques du système, les procédures de configuration et

les spécifications techniques.

•

Le document

Hardware Owner's Manual

(Manuel du propriétaire)

contient des informations sur les caractéristiques du système, ainsi

que des instructions relatives au dépannage et à l'installation ou

au remplacement de composants.

•

Les CD fournis avec le système contiennent des documents et

des outils relatifs à la configuration et à la gestion du système.

•

La documentation des logiciels de gestion de systèmes contient

des informations sur les fonctionnalités, l'installation et l'utilisation

de base de ces logiciels, ainsi que sur la configuration requise.

•

La documentation du système d'exploitation indique comment

installer (au besoin), configurer et utiliser le système d'exploitation.

•

La documentation fournie avec les composants achetés séparément

contient des informations permettant de configurer et d'installer

ces options.

•

Des mises à jour sont parfois fournies avec le système. Elles décrivent les

modifications apportées au système, aux logiciels ou à la documentation.

REMARQUE :

Vérifiez toujours si des mises à jour sont disponibles sur le

site

support.dell.com

et lisez-les en premier, car elles remplacent souvent

les informations contenues dans les autres documents.

•

Si des notes d'édition ou des fichiers lisez-moi (readme) sont fournis, ils

contiennent des mises à jour de dernière minute apportées au système ou à

la documentation, ou bien des informations techniques avancées destinées

aux utilisateurs expérimentés ou aux techniciens.

Guide de mise en route

Obtention d'une assistance technique

Si vous ne comprenez pas une procédure décrite dans ce guide ou

si le système ne réagit pas comme prévu, reportez-vous au document

Hardware Owner's Manual

(Manuel du propriétaire).

Des formations et certifications Dell Enterprise sont disponibles.

Pour plus d'informations, consultez le site

www.dell.com/training

Ce service n'est disponible que dans certains pays.

Installation et configuration

PRÉCAUTION :

Avant de commencer la procédure suivante, lisez et appliquez

les consignes de sécurité et les informations importantes sur les réglementations

figurant dans le document

Product Information Guide

(Guide d'information sur

le produit).

PRÉCAUTION :

Demandez toujours de l'aide avant de soulever le système.

N'essayez pas de le soulever seul, car vous risqueriez de vous blesser.

Cette section décrit les opérations à effectuer lors de la configuration initiale

du système.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément. Conservez

les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.

Guide de mise en route

Installation des rails et du système dans un rack

Commencez par lire les consignes de sécurité qui se trouvent dans la

documentation d'installation du rack, puis installez le système dans le rack.

Consultez la documentation d'installation en rack pour obtenir

les instructions appropriées. Pour obtenir des directives concernant

l'alimentation et le refroidissement, reportez-vous au planificateur

de capacité des racks disponible sur le site

www.dell.com

Connexion du clavier, de la souris et du moniteur

Connectez le clavier et la souris, ainsi que le moniteur (si nécessaire).

Utilisez les icônes des connecteurs situés à l'arrière du système pour

savoir où insérer chaque câble. N'oubliez pas de serrer les vis situées

sur le connecteur du câble du moniteur, s'il en est équipé.

Guide de mise en route

Branchement des câbles d'alimentation

Branchez le(s) câble(s) d'alimentation sur le système (l'illustration présente

un système redondant). Pour les systèmes redondants, attachez les câbles

à l'aide des deux bandes Velcro fournies avec le système, comme indiqué

dans l'illustration. Pour les systèmes non redondants, installez le support

de fixation de câble d'alimentation fourni avec le système.

Branchez ensuite l'autre extrémité du câble sur une prise de courant mise

à la terre ou sur une source d'alimentation autonome (onduleur ou unité

de distribution de l'alimentation [PDU]).

Mise sous tension du système

Mettez le système sous tension, ainsi que le moniteur, si nécessaire.

Guide de mise en route

Appuyez sur le bouton d'alimentation du système et sur celui du moniteur.

Les voyants d'alimentation doivent s'allumer. Réglez le moniteur jusqu'à

ce que l'image soit correctement affichée.

Installation du cadre

Installez le cadre (facultatif).

Finalisation de l'installation

du système d'exploitation

Si vous avez acheté un système d'exploitation préinstallé, consultez tout

d'abord la documentation associée, qui a été fournie avec l'ordinateur.

Si vous installez un système d'exploitation pour la première fois, consultez

le document

Quick Installation Guide

(Guide d'installation rapide).

Veillez à installer le système d'exploitation avant tout élément matériel

ou logiciel acheté séparément.

Guide de mise en route

Spécifications techniques

Processeur

Type de processeur

Processeur

à cœur unique Intel

Celeron

445

-ou-

Processeur double cœur Intel Core

™

2 Duo E6305

ou E6405

-ou-

Processeur quadruple cœur Intel Xeon

X3323, X3353 ou X3363

Bus d'extension

Type de bus

PCI-X, PCIe

Logements d'extension – Deux cartes de montage en option

Carte de montage 1

Carte de montage

PCIe centrale

Un logement PCIe x8 mi-longueur/pleine hauteur

Carte de montage

PCIe de gauche

Un logement PCIe x8 mi-longueur/pleine hauteur

Carte de montage 2

Carte de montage

PCI-X de gauche

Un logement PCI-X 64 bits à 133 MHz

mi-longueur/pleine hauteur

Carte de montage

PCIe centrale

Un logement PCIe x8 mi-longueur/pleine hauteur

Mémoire

Architecture

Jusqu'à six barrettes de RDRAM DDR2 à registres

et avec ECC, cadencées à 667 MHz

Connecteurs mémoire

Six x 240 broches

Capacité des barrettes de

mémoire

512 Mo, 1 Go, 2 Go ou 4 Go

RAM minimale

512 Mo (une barrette de 512 Mo)

RAM maximale

24 Go

Guide de mise en route

Lecteurs

Disques durs

SATA

Jusqu'à deux disques durs internes de 3,5 pouces

(disques enfichables à chaud disponibles en

option)

SAS

Jusqu'à deux disques durs internes de 3,5 pouces

avec une carte contrôleur SAS en option

(disques enfichables à chaud disponibles

en option)

Lecteur de CD/DVD

Un lecteur de DVD ou un lecteur combo

CD-RW/DVD (tous deux en option) installé

dans une baie de périphérique

REMARQUE :

Les périphériques DVD sont

uniquement des périphériques de données.

Lecteur flash USB

Un lecteur en option émulant un lecteur

de disquette ou un disque dur

Connecteurs

Accessibles de l'extérieur

Arrière

Carte réseau

Deux connecteurs RJ-45

(pour cartes réseau intégrées 1 Gigabit)

Série

9 broches

USB

Deux connecteurs à 4 broches,

compatibles USB 2.0

Vidéo

VGA, 15 broches

Avant

Vidéo

VGA, 15 broches

USB

Deux connecteurs à 4 broches,

compatibles USB 2.0

Accessibles de l'intérieur

Canaux SATA

Trois x 7 broches

Clé USB (pour clé mémoire)

Un connecteur à 4 broches, compatible USB 2.0

Guide de mise en route

Vidéo

Type de vidéo

Contrôleur VGA ATI ES1000 intégré

Mémoire vidéo

32 Mo (Minimum) – 64 Mo (Maximum),

type DDR II

Alimentation

Bloc d'alimentation en CA

Puissance

Bloc d'alimentation de 400 W redondant pour

les disques durs enfichables à chaud, plus un bloc

d'alimentation redondant dans la configuration

maximale

Tension

100 – 240 VCA, 50/60 Hz

Appel de courant maximal

Dans des conditions de lignes typiques et dans

toute la gamme ambiante de fonctionnement

du système, l'appel de courant peut atteindre

25 A pendant un maximum de 10 ms

Pile du système

Pile bouton au lithium-ion CR 2032 (3 V)

Caractéristiques physiques

Hauteur

4,2 cm (1,67 pouces)

Largeur

42,6 cm (16,78 pouces)

Profondeur

Avec le cadre en option

69,3 cm (27,29 pouces)

Sans le cadre en option

66 cm (26 pouces)

Poids (configuration maximale)

13,45 kg (29,6 livres)

Guide de mise en route

Environnement

REMARQUE :

Pour plus d'informations concernant les mesures d'exploitation

liées à différentes configurations spécifiques, rendez-vous à l'adresse

www.dell.com/environmental_datasheets

Température

Fonctionnement

De 10° à 35°C (50 à 95°F)

Stockage

De -40° à 65°C (-40° à 149°F)

Humidité relative

Fonctionnement

De 20% à 80% (sans condensation) avec un

gradient d'humidité maximal de 10% par heure

Stockage

De 5% à 95% (sans condensation)

Tolérance maximale aux vibrations

Fonctionnement

0,26 Grms avec un balayage de 5 à 350 Hz

pendant 15 minutes

Stockage

1,54 Grms avec un balayage de 10 à 250 Hz

pendant 15 minutes

Choc maximal

Fonctionnement

Une impulsion de choc de 31 G pendant

un maximum de 2,6 ms sur l'axe z positif

(une impulsion de chaque côté du système)

Stockage

Six chocs consécutifs de 71 G pendant un

maximum de 2 ms en positif et négatif sur

les axes x, y et z (une impulsion de chaque

côté du système)

Altitude

Fonctionnement

De -16 à 3 048 m (-50 à 10 000 pieds)

REMARQUE :

Pour les altitudes supérieures

à 900 mètres (2 950 pieds), la température

maximale de fonctionnement est réduite de

1ºC tous les 93 mètres (1

F tous les 550 pieds).

Stockage

De -16 à 10 600 m (-50 à 35 000 pieds)

Contaminants en suspension dans l'air

Classe

G2 ou inférieure selon la norme ISA-S71.04-1985

Guide de mise en route

Dell™ PowerEdge™ R300 Systeme

Erste Schritte mit dem System

Anmerkungen, Hinweise und Vorsichtshinweise

ANMERKUNG:

Eine ANMERKUNG macht auf wichtige Informationen

aufmerksam, die Ihnen die Arbeit mit dem Computer erleichtern.

HINWEIS:

Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware

oder vor Datenverlust und zeigt auf, wie derartige Probleme vermieden werden

können.

VORSICHT:

Hiermit werden Sie auf eine potentiell gefährliche Situation

hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod von Menschen

führen könnte.

____________________

Irrtümer und technische Änderungen vorbehalten.

Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell Inc. sind strengstens

untersagt.

In diesem Text verwendete Marken:

Dell

, das

DELL

Logo und

PowerEdge

sind Marken von Dell Inc.;

Intel

Pentium

Celeron

und

Xeon

sind eingetragene Marken von und

Core

ist eine eingetragene Marke

von Intel Corporation in den USA und anderen Ländern;

Microsoft

Windows

und

Windows Server

sind entweder Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder

anderen Ländern;

Red Hat

und

Enterprise Linux

sind eingetragene Marken von Red Hat Inc.; SUSE

ist eine eingetragene Marke von Novell Inc..

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum

der jeweiligen Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Besitzrechte an Marken

und Handelsbezeichnungen mit Ausnahme der eigenen.

Modell SMT

Dezember 2007

Teilenr. HR210

Rev. A00

Erste Schritte mit dem System

Systemmerkmale

Dies sind die wesentlichen Hardware- und Softwaremerkmale des Systems:

•

Rack-montierbares Gehäuse (1U/1P) mit Unterstützung für feste

Schienen und Gleitschienen.

ANMERKUNG:

Verwenden Sie das System-Setup-Programm,

um Informationen zum Prozessor anzuzeigen. Siehe „Verwenden

des System-Setup-Programms“ im

Hardware-Benutzerhandbuch

•

Einer der folgenden Prozessoren:

–

Intel

Single-Core-Prozessor Celeron

445

–

Intel Dual-Core-Prozessor Core™ 2 Duo E6305 oder E6405

–

Intel Quad-Core-Prozessor Xeon

X3323, X3353 oder X3363

•

Mindestens 512 MB registrierte Single- oder Dual-Speichermodule

(667 MHz, DDR2, ECC), erweiterungsfähig auf maximal 24 GB

durch Installation von Kombinationen aus Speichermodulen mit

512 MB, 1 GB, 2 GB oder 4 GB in den sechs Speichermodulsockeln

auf der Systemplatine.

•

Eine der folgenden Riserkarten-Optionen:

–

Zwei Riserkarten (links und mittig), jeweils mit einem

PCI-Express-Erweiterungssteckplatz (x8-Bandbreite).

ODER

–

Eine Riserkarte (mittig) mit einem PCI-Express-Erweiterungs-

steckplatz (x8-Bandbreite).

–

Eine Riserkarte (links) mit einem 3,3-V-, 64-Bit- 133-MHz-

PCI-X-Erweiterungssteckplatz.

•

Ein 12,7-Zoll DVD-Laufwerk oder eine CD-RW/DVD-Kombination

in einem Laufwerkschacht.

•

Folgende interne Festplattenkonfigurationen werden unterstützt:

–

Bis zu zwei interne SATA-Festplattenlaufwerke (3,5 Zoll)

mit optionaler SAS-Controllerkarte (optional hot-plug-fähig).

–

Bis zu zwei interne SAS (Serial-Attached SCSI)-Festplatten-

laufwerke (3,5 Zoll) mit optionaler SAS-Controllerkarte

(optional hot-plug-fähig).

Erste Schritte mit dem System

•

Optionaler Remote-Access-Controller zur Fernverwaltung des Systems,

installiert im dedizierten Steckplatz auf der Systemplatine.

•

Optionales USB-Flash-Laufwerk, das ein Diskettenlaufwerk oder

Festplattenlaufwerk emuliert.

•

Ein 400-W-Netzteil (optionales redundantes Netzteil erhältlich).

•

Zwei integrierte Gigabit-Ethernet-Netzwerkadapter mit unterstützten

Datenübertragungsraten von 10 Mb/s, 100 Mb/s oder 1000 Mb/s und

Wake-on-LAN-Unterstützung.

•

Eine Dell Remote-Access-Controllerkarte (DRAC5) zur Fernverwaltung

des Systems, zur Wiederherstellung beim Systemabsturz und für

Energieverwaltungsfunktionen bei Dell PowerEdge

•

Integriertes VGA-kompatibles Grafiksubsystem mit ATI ES1000

PCI

Grafikcontroller mit 33 MHz. Dieses Grafiksubsystem enthält

mindestens 32 MB Grafikspeicher mit Unterstützung für 2D-Grafik.

Die maximale Auflösung beträgt 1600 x 1200 mit 65 536 Farben;

TrueColor-Darstellung wird in den folgenden Auflösungen unterstützt:

640 x 480, 800 x 600, 1024 x 768, 1280 x 1024. Bei installierter

optionaler Remote-Access-Karte ist die maximale Bildschirmauflösung

1280 x 1024

•

Lüftermodule vor Prozessor und Speichermodulen, die jeweils zwei

doppelschraubige Lüfter enthalten.

•

Lüftermodule vor dem Netzteil, die jeweils zwei doppelschraubige Lüfter

enthalten. Diese Lüfter dienen zur Belüftung der beiden redundanten

Netzteile (Konfiguration mit hot-plug-fähigen Festplattenlaufwerken

und redundantem Netzteil).

•

Serieller Anschluss für Konsolenumleitung.

•

Sicherheitsfunktionen wie Gehäuseeingriffserkennung und Systemschloss

an der optionalen Frontblende.

•

Integriertes Trusted Platform Module (TPM) Version 1.2, das für

Sicherheitsanwendungen eingesetzt wird und Schlüssel erstellen und

speichern sowie Kennwörter und digitale Zertifizierungen speichern

kann (nicht erhältlich in China).

•

Systemverwaltungs-Schaltkreistechnik, die kritische Systemspannungen

und -temperaturen überwacht.

Erste Schritte mit dem System

•

Auf der Rückseite befinden sich ein Bildschirmanschluss, ein serieller

Anschluss, zwei USB-Anschlüsse sowie zwei Anschlüsse für Netzwerk-

adapter.

•

Auf der Vorderseite sind ein Bildschirm- und zwei USB-Anschlüsse

vorhanden.

•

Ein interner USB-Port ermöglicht das Anschließen eines bootfähigen

Speicherschlüssels.

•

LCD-Display (1 × 5) auf der Vorderseite zur Anzeige von System-ID

und Fehlermeldungen.

Weitere Informationen zu spezifischen Systemmerkmalen finden Sie

im Abschnitt „Technische Daten“ auf Seite 55.

Ihr System ist mit folgender Software ausgestattet:

•

System-Setup-Programm zum Anzeigen und Ändern der System-

konfigurationseinstellungen. Siehe „Verwenden des System-Setup-

Programms“ im

Hardware-Benutzerhandbuch

•

Verbesserte Sicherheitsfunktionen, einschließlich eines Systemkennworts

und eines Setup-Kennworts, die im System-Setup-Programm festgelegt

werden.

•

Grafiktreiber zur Anzeige vieler Anwendungsprogramme in hohen

Auflösungsmodi.

Systemverwaltungssoftware und Dokumentations-CDs.

Unterstützte Betriebssysteme

•

Microsoft

Windows Server

2008 Web, Standard und Enterprise

(32-Bit x86) Edition (

bei Verfügbarkeit

)

•

Microsoft Windows Server 2008 Web, Standard, Small Business Server

(Premium und Standard), und Enterprise (x64) Edition (

bei Verfügbarkeit

)

•

Microsoft Windows Server 2003 Web, Standard, Small Business Server

(Premium und Standard), und Enterprise (32-Bit x86) Edition

(SP1 und SP2)

•

Microsoft Windows Server 2003 Standard und Enterprise x64 Edition

•

Microsoft Windows Server 2003 R2, Standard, Small Business Server

(Premium und Standard), und Enterprise (32-Bit x86) Edition

Erste Schritte mit dem System

•

Microsoft Windows Server 2003 Standard und Enterprise x64 Edition

•

Red Hat

Enterprise Linux

ES (Versionen 4 und 5) (x86_32)

•

Red Hat Enterprise Linux ES (Versionen 4 und 5) (x86_64)

•

SUSE

Linux Enterprise Server 9 (SP4 oder höher) (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64)

ANMERKUNG:

Aktuelle Informationen zu den unterstützten Betriebs-

systemen erhalten Sie unter

www.dell.com

Weitere nützliche Informationen

VORSICHT:

Das

Produktinformationshandbuch

enthält wichtige Informationen

zu Sicherheits- und Betriebsbestimmungen. Garantiebestimmungen können

als separates Dokument beigelegt sein.

•

Im zusammen mit der Rack-Lösung gelieferten

Rack-Installations-

handbuch

bzw. in der

Rack Installation Instructions

(Rack-Installations-

anleitung) ist beschrieben, wie das System in einem Rack installiert wird.

•

Das

Handbuch zum Einstieg

enthält eine Übersicht über die System-

funktionen, Einrichtung des Systems und technische Daten.

•

Hardware-Benutzerhandbuch

erhalten Sie Informationen über

Systemfunktionen, zur Fehlerbehebung am System und zum Installieren

oder Austauschen von Systemkomponenten.

•

Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme

zum Konfigurieren und Verwalten des Systems.

•

In der Dokumentation zur Systemverwaltungssoftware sind die Merkmale,

die Anforderungen, die Installation und der grundlegende Einsatz der

Software beschrieben.

•

In der Dokumentation zum Betriebssystem ist beschrieben, wie das

Betriebssystem installiert (sofern erforderlich), konfiguriert und verwendet

wird.

•

Dokumentationen für alle separat erworbenen Komponenten enthalten

Informationen zur Konfiguration und zur Installation dieser Zusatzgeräte.

Erste Schritte mit dem System

•

Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen

Änderungen am System, an der Software oder an der Dokumentation

beschrieben sind.

ANMERKUNG:

Wenn auf der Website

support.dell.com

aktualisierte

Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere

Informationen werden damit gegebenenfalls ungültig.

•

Anmerkungen zur Version oder Infodateien sind eventuell eingeschlossen,

um Aktualisierungen am System oder der Dokumentation in letzter

Minute zu bieten, oder fortgeschrittenes technisches Referenzmaterial,

das für erfahrene Benutzer oder Techniker beabsichtigt ist.

So erhalten Sie technische Unterstützung

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können

oder das System sich nicht wie erwartet verhält, nehmen Sie das

Hardware-

Benutzerhandbuch

zur Hand.

Unternehmensschulungen und Zertifizierungen sind verfügbar.

Nähere Informationen hierzu finden Sie unter

www.dell.com/training

Diese Dienstleistungen stehen unter Umständen nicht an allen Standorten

zur Verfügung.

Installation und Konfiguration

VORSICHT:

Bevor Sie mit dem folgenden Verfahren beginnen, lesen Sie zunächst

die Sicherheitshinweise und wichtigen Vorschriften im

Produktinformations-

handbuch

durch.

VORSICHT:

Beim Anheben des Systems sollten Sie sich stets von jemand

anders helfen lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen,

das System allein zu bewegen.

In diesem Abschnitt ist die erstmalige Einrichtung des Systems beschrieben.

Auspacken des Systems

Entnehmen Sie das System der Verpackung, und identifizieren Sie die

einzelnen Komponenten. Bewahren Sie das Verpackungsmaterial für

möglichen späteren Gebrauch auf.

Erste Schritte mit dem System

Installation der Schienen und des Systems in einem Rack

Lesen Sie die Sicherheitshinweise in der Dokumentation zur Rack-

Installation für das System, und installieren Sie dann das System im Rack.

Wie Sie das System in einem Rack installieren, erfahren Sie in der

Dokumentation zur Rack-Installation. Richtlinien zur Stromversorgung

und Kühlung finden Sie in der Kapazitäts-Planungshilfe für Rack-

Installationen unter

www.dell.com

Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.

Erste Schritte mit dem System

Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen

gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen

lassen. Denken Sie daran, gegebenenfalls die Schrauben am Stecker

des Bildschirmkabels festzuziehen.

Anschließen der Stromversorgung

Verbinden Sie das bzw. die Netzstromkabel mit dem System (Abbildung

zeigt eine redundante Systemkonfiguration). Sichern Sie bei redundanten

Systemkonfigurationen die Kabel mit den beiden im Lieferumfang des

Systems enthaltenen Klettverschlüssen, wie in der Abbildung gezeigt.

Montieren Sie bei nicht-redundanten Systemkonfigurationen die im

mit dem System ausgelieferte Halteklammer für das Netzstromkabel.

Verbinden Sie das andere Ende des Kabels mit einer geerdeten Steckdose

oder mit einer separaten Spannungsquelle, etwa einer unterbrechungsfreien

Stromversorgung (USV) oder einem Stromverteiler.

Erste Schritte mit dem System

Einschalten des Systems

Schalten Sie das System und den Bildschirm (optional) ein.

Drücken Sie den Netzschalter am System und am Bildschirm. Daraufhin

sollten die Betriebsanzeigen aufleuchten. Stellen Sie den Bildschirm ein,

bis die Anzeige zufriedenstellend ist.

Anbringen der Frontverkleidung

Installieren Sie die Frontverkleidung (optional).

Erste Schritte mit dem System

Abschließen des Betriebssystem-Setups

Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit dem

System gelieferte Dokumentation zum Betriebssystem. Wie Sie ein Betriebs-

system erstmalig installieren, erfahren Sie in der

Kurz-Installationsanleitung

Das Betriebssystem muss installiert sein, bevor Sie andere, nicht zusammen

mit dem System erworbene Hardware oder Software installieren.

Technische Daten

Prozessor

Prozessortyp

Intel

Single-Core-Prozessor Celeron

445

Oder

Intel Dual-Core-Prozessor Core

™

2 Duo

E6305 oder E6405 Sequenz

Oder

Intel Quad-Core-Prozessor Xeon

X3323, X3353 oder X3363 Reihe

Erweiterungsbusse

Bustyp

PCI-X, PCIe

Erweiterungssteckplätze – Zwei optionale Riserkarten

Riser 1

Mittlere PCIe-Riserkarte

Ein PCIe-Steckplatz (x8-Bandbreite)

mit voller Bauhöhe und halber Baulänge

Linke PCIe-Riserkarte

Ein PCIe-Steckplatz (x8-Bandbreite)

mit voller Bauhöhe und halber Baulänge

Riser 2

Linke PCI-X-Riserkarte

Ein Steckplatz mit voller Bauhöhe

und halber Baulänge

(PCI-X mit 64 Bit, 133 MHz)

Mittlere PCIe-Riserkarte

Ein Steckplatz mit voller Bauhöhe

und halber Baulänge (PCIe, x8-Bandbreite)

Erste Schritte mit dem System

Speicher

Architektur

Bis zu sechs registrierte RDRAM-Speichermodule

(DDR2, 677 MHz, ECC)

Speichermodulsockel

6 x 240-polig

Speichermodulkapazitäten

512 MB, 1 GB, 2 GB, 4 GB

RAM (Minimum)

512 MB (ein 512-MB-Modul)

RAM (Maximum)

24 GB

Laufwerke

Festplattenlaufwerke

SATA

Bis zu zwei interne 3,5-Zoll-Laufwerke

(optional hot-plug-fähig)

SAS

Bis zu zwei interne 3,5-Zoll-Laufwerke

mit optionaler SAS-Controllerkarte

(optional hot-plug-fähig)

CD/DVD-Laufwerk

Ein optionales DVD-Laufwerk oder eine

CD-RW/DVD-Kombination in einem

Laufwerkschacht

ANMERKUNG:

DVD-Geräte sind reine Daten-

laufwerke.

USB-Flash-Laufwerk

Ein optionales Laufwerk, das ein Disketten-

laufwerk oder eine Festplatte emuliert

Anschlüsse

Extern zugänglich

Rückseite

Netzwerkadapter

Zwei RJ-45 (für integrierte 1-Gigabit-

Netzwerkadapter)

Seriell

9-polig

USB

Zwei 4-polige Anschlüsse, USB 2.0

Bildschirm

VGA, 15-polig

Erste Schritte mit dem System

Vorderseite

Bildschirm

VGA, 15-polig

USB

Zwei 4-polige Anschlüsse, USB 2.0

Intern zugänglich

SATA-Kanäle

Drei, 7-polig

USB-Anschluss

(für Speicherstick)

Ein 4-poliger Anschluss, USB-2.0-konform

Bildschirm

Grafiktyp

Integrierter ATI ES1000 VGA-Controller

Videospeicher

32 MB ( (min.) – 64 MB (max.) DDR II.

Stromversorgung

Netzteil (Wechselstrom)

Leistung

Redundantes 400-W-Netzteil für hot-plug-fähige

Festplattenlaufwerke plus redundante

Netzteilkonfiguration (Maximalkonfiguration)

Spannung

100-240 VAC, 50/60 Hz

Maximaler Einschaltstrom

Unter typischen Leitungsbedingungen

und über den gesamten System-Umgebungs-

betriebsbereich kann der Einschaltstrom

(über einen Zeitraum von 10 ms oder weniger)

25 A erreichen.

Systembatterie

CR 2032, 3,0-V-Lithium-Ionen-Knopfzelle

Anschlüsse

(fortgesetzt)

Erste Schritte mit dem System

Abmessungen und Gewicht

Höhe

4,2 cm

Breite

42,6 cm

Tiefe

Mit optionaler Blende

69,3 cm

Ohne optionale Blende

66 cm

Gewicht (maximale Konfiguration in kg)

13,45 kg

Umgebungsbedingungen

ANMERKUNG:

Weitere Informationen zu Umgebungsbedingungen bei verschiedenen

Systemkonfigurationen finden Sie unter

www.dell.com/environmental_datasheets

Temperatur

Während des Betriebs

10 bis 35 °C

Lagerung

-40 bis 65 °C

Relative Luftfeuchtigkeit

Während des Betriebs

20 % bis 80 % (nicht-kondensierend) mit

einem Anstieg der Luftfeuchtigkeit von

10 % pro Stunde

Lagerung

5 bis 95 % (nicht kondensierend)

Zulässige Erschütterung

Während des Betriebs

0,26 g Effektivbeschleunigung (GRMS)

bei 5-350 Hz, 15 min lang

Lagerung

1,54 g Effektivbeschleunigung (GRMS)

bei 10-250 Hz, 15 min lang

Erste Schritte mit dem System

Zulässige Stoßeinwirkung

Während des Betriebs

Ein Stoß von 31 G in der positiven

z-Achse (ein Stoß auf jeder Seite des

Systems) über einen Zeitraum von

bis zu 2,6 ms

Lagerung

Sechs hintereinander ausgeführte Stöße

mit 71 G von bis zu 2 ms Dauer in

positiver und negativer X-, Y- und Z-

Richtung (ein Stoß auf jeder Seite

des Systems)

Höhe über NN

Während des Betriebs

-16 bis 3 048 m

ANMERKUNG:

Bei Höhen über

900 Meter verringert sich die maximale

Betriebstemperatur um 1 ºC/93 m.

Lagerung

-16 bis 10600 m

Luftverschmutzungsklasse

Klasse

G2 oder niedriger gemäß

ISA-S71.04-1985

Umgebungsbedingungen

(fortgesetzt)

Erste Schritte mit dem System

Dell™ PowerEdge™ Συστήµατα R300

Τα πρώτα βήµατα µε το σύστηµά σας

Σηµειώσεις, ειδοποιήσεις και προσοχές

ΣΗΜΕΙΩΣΗ:

Η ένδειξη ΣΗΜΕΙΩΣΗ υποδεικνύει σηµαντικές πληροφορίες

που σας βοηθούν να χρησιµοποιήσετε πιο σωστά τον υπολογιστή σας.

ΕΙ∆ΟΠΟΙΗΣΗ:

Η ένδειξη ΕΙ∆ΟΠΟΙΗΣΗ υποδεικνύει είτε πιθανή βλάβη

του υλικού είτε απώλεια δεδοµένων και σας πληροφορεί πώς να αποφύγετε

το πρόβληµα.

ΠΡΟΣΟΧΗ: Η ένδειξη ΠΡΟΣΟΧΗ υποδεικνύει την πιθανότητα

υλικής ζηµιάς, προσωπικού τραυµατισµού ή θανάτου.

____________________

Οι πληροφορίες που περιέχονται στο παρόν έγγραφο ενδέχεται να αλλάξουν χωρίς προηγούµενη

ειδοποίηση.

Απαγορεύεται αυστηρώς η αναπαραγωγή µε οποιονδήποτε τρόπο χωρίς την έγγραφη άδεια

της Dell Inc.

Εµπορικά σήµατα που χρησιµοποιούνται σε αυτό το κείµενο: Η ονοµασία

Dell

, το λογότυπο

DELL

και η ονοµασία

PowerEdge

είναι εµπορικά σήµατα της Dell Inc. Οι ονοµασίες

Intel

Pentium

Celeron

και

Xeon

είναι σήµατα κατατεθέντα και η ονοµασία

Core

είναι εµπορικό σήµατ της Intel Corporation

στις Ηνωµένες Πολιτείες και σε άλλες χώρες. Οι ονοµασίες

Microsoft

Windows

και

Windows Server

είναι εµπορικά σήµατα ή σήµατα κατατεθέντα της Microsoft Corporation στις Ηνωµένες Πολιτείες

ή/και σε άλλες χώρες. Οι ονοµασίες

Red Hat

και

Enterprise Linux

είναι σήµατα κατατεθέντα της

Red Hat Inc. Η ονοµασία SUSE είναι σήµα κατατεθέν της Novell Inc.

Στο παρόν έγγραφο ενδέχεται να χρησιµοποιούνται άλλα εµπορικά σήµατα και εµπορικές ονοµασίες

για αναφορά στις οντότητες που διεκδικούν τα σήµατα και τις ονοµασίες ή για αναφορά στα προϊόντα

τους. Η Dell Inc. αποποιείται οποιοδήποτε πιθανό συµφέρον ιδιοκτησίας από εµπορικά σήµατα

και εµπορικές ονοµασίες εκτός από αυτά που έχει στην κατοχή της.

Πρότυπο SMT

∆εκέµβριος 2007

P/N HR210

Αναθ. A00

Τα πρώτα βήµατα µε το σύστηµά σας

Χαρακτηριστικά συστήµατος

Τα κύρια χαρακτηριστικά λογισµικού και υλικού του συστήµατός σας

περιλαµβάνουν:

•

Πλαίσιο 1U/1S που µπορεί να τοποθετηθεί σε ράφι µε στήριγµα

για στατικές και ολισθαίνουσες ράβδους ολίσθησης.

ΣΗΜΕΙΩΣΗ:

Χρησιµοποιήστε το πρόγραµµα Εγκατάστασης

Συστήµατος για να προβάλλετε πληροφορίες για τον επεξεργαστή.

Ανατρέξτε στην ενότητα «Χρήση του Προγράµµατος εγκατάστασης

συστήµατος» στο

Εγχειρίδιο κατόχου υλικού

•

Έναν από τους παρακάτω επεξεργαστές:

–

Επεξεργαστή Intel

Celeron

445 µονού πυρήνα

–

Επεξεργαστή διπλού πυρήνα Intel Core™2 Duo E6305 ή E6405

–

Επεξεργαστή τετραπλού πυρήνα Intel Xeon

X3323, X3353, ή X3363

•

Τουλάχιστον 512 MB σε καταχωρισµένες µονάδες µνήµης 667 MHz DDR2

µε ECC, απλής ή διπλής σειράς, µε δυνατότητα αναβάθµισης σε 24 GB το

µέγιστο, µε εγκατάσταση συνδυασµών µονάδων µνήµης των 512 MB, 1 GB,

2 GB ή 4 GB στις έξι υποδοχές µονάδων µνήµης επάνω στην πλακέτα του

συστήµατος.

•

Μία από τις παρακάτω επιλογές κάρτας ανόδου δικτύου:

–

∆ύο κάρτες ανόδου δικτύου (κάρτες ανόδου δικτύου στα αριστερά και

στο κέντρο), καθεµία από τις οποίες παρέχει µια µακρόστενη υποδοχή

επέκτασης PCI-Express µήκους x8.

–

Μία κάρτα ανόδου δικτύου (κεντρική κάρτα ανόδου δικτύου), που

παρέχει µια µακρόστενη υποδοχή επέκτασης x8 PCI-Express.

–

Μία κάρτα ανόδου δικτύου (κάρτα ανόδου δικτύου στα αριστερά) που

παρέχει µία υποδοχή επέκτασης 3,3 V, 64 bit 133MHz PCI-X.

•

Μία µονάδα DVD 12,7 mm ή µονάδα συνδυασµού CD-RW/DVD σε φατνίο

µονάδας συσκευής.

Τα πρώτα βήµατα µε το σύστηµά σας

•

Υποστήριξη για τις ακόλουθες διαµορφώσεις εσωτερικών σκληρών δίσκων:

–

Έως και δύο εσωτερικούς σκληρούς δίσκους SATA των 3,5 ιντσών µε

προαιρετική κάρτα ελεγκτή SAS (διαθέσιµη η επιλογή θερµής

σύνδεσης).

–

Έως και δύο εσωτερικούς σκληρούς δίσκους σειριακής σύνδεσης SCSI

(SAS) των 3,5 ιντσών µε προαιρετική κάρτα ελεγκτή SAS (διαθέσιµη η

επιλογή θερµής σύνδεσης).

•

Προαιρετικό ελεγκτή αποµακρυσµένης πρόσβασης για αποµακρυσµένη

διαχείριση συστηµάτων, ο οποίος είναι εγκατεστηµένος στην αποκλειστική

υποδοχή της πλακέτας του συστήµατος.

•

Προαιρετική µονάδα flash USB, η οποία προσοµοιώνει µια µονάδα δισκέτα

ή µονάδα σκληρού δίσκου.

•

Μία παροχή τροφοδοσίας 400 W (διατίθεται προαιρετική εφεδρική

τροφοδοσία).

•

∆ύο ενσωµατωµένες προσαρµογείς δικτύου Gigabit Ethernet, µε δυνατότητα

υποστήριξης ταχυτήτων δεδοµένων της τάξης των 10 Mbps, 100 Mbps και

1.000 Mbps µε υποστήριξη για Wake-on-LAN.

•

Μια κάρτα ελεγκτή αποµακρυσµένης πρόσβασης Dell (DRAC5), η οποία

παρέχει αποµακρυσµένη διαχείριση συστήµατος, επαναφορά συστήµατος

που έχει καταρρεύσει και λειτουργίες ελέγχου ενέργειας για τα Dell

PowerEdge

•

Ένα ενσωµατωµένο υποσύστηµα οθόνης συµβατό µε VGA µε ελεγκτή

οθόνης ATI ES1000, 33 MHz PCI. Αυτό το υποσύστηµα οθόνης περιέχει

κατ ελάχιστον 32MB µνήµης οθόνης µε υποστήριξη για δισδιάστατα

γραφικά. Η µέγιστη ανάλυση είναι 1600 x 1200 µε 65.536 χρώµατα.

Τα γραφικά µε πραγµατικά χρώµατα υποστηρίζονται για τις ακόλουθες

αναλύσεις: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024. Όταν είναι

εγκατεστηµένη η προαιρετική κάρτα αποµακρυσµένης διαχείρισης,

η µέγιστη ανάλυση οθόνης είναι 1280 x 1024

•

Μονάδες ανεµιστήρων, καθεµία από τις οποίες αποτελείται από δύο

ανεµιστήρες µε διπλό ρότορα που βρίσκονται στο µπροστινό µέρος του

επεξεργαστή και της µνήµης.

Τα πρώτα βήµατα µε το σύστηµά σας

•

Μονάδες ανεµιστήρων που αποτελούνται από δύο ανεµιστήρες µε διπλό

ρότορα που βρίσκονται στο µπροστινό µέρος του PSU. Οι ανεµιστήρες αυτοί

χρησιµοποιούνται για τα δύο εφεδρικά PSU (διαµόρφωση µε µονάδες

σκληρού δίσκου θερµής σύνδεσης και µε εφεδρικό PSU).

•

Σειριακός συζευκτήρας για υποστήριξη ανακατεύθυνσης κονσόλας.

•

∆υνατότητες ασφάλειας, συµπεριλαµβανοµένης της ανίχνευσης διείσδυσης

στο πλαίσιο και ασφάλεια κλειδιού στην προαιρετική πρόσοψη µονάδας.

•

Ενσωµατωµένη Trusted Platform Module (TPM), έκδοση 1.2, η οποία

χρησιµοποιείται για εφαρµογές ασφαλείας, µε δυνατότητα δηµιουργίας

και αποθήκευσης κλειδιών καθώς και δυνατότητα αποθήκευσης κωδικών

και ψηφιακών πιστοποιητικών (µη διαθέσιµη στην Κίνα).

•

Λογισµικό/οµάδα ηλεκτρικών κυκλωµάτων για τη διαχείριση συστηµάτων,

η οποία παρακολουθεί τις κρίσιµες τάσεις και θερµοκρασίες του

συστήµατος.

•

Οι συζευκτήρες του πίσω µέρους περιλαµβάνουν συζευκτήρα οθόνης,

σειριακό συζευκτήρα, δύο συζευκτήρες USB και δύο συζευκτήρες

προσαρµογέων δικτύου.

•

Οι συζευκτήρες του εµπρός µέρους περιλαµβάνουν ένα συζευκτήρα VGA

και δύο συζευκτήρες USB.

•

Έναν εσωτερικό συζευκτήρα USB για κλειδί µνήµης εκκίνησης.

•

Μπροστινό πλαίσιο 1x5 LCD για την ταυτότητα συστήµατος και µηνύµατα

σφαλµάτων.

Για περισσότερες πληροφορίες σχετικά µε συγκεκριµένα χαρακτηριστικά,

ανατρέξτε στην ενότητα «Τεχνικές προδιαγραφές» στη σελίδα 72.

Με το σύστηµά σας περιλαµβάνεται το παρακάτω λογισµικό:

•

Ένα πρόγραµµα Εγκατάστασης συστήµατος για προβολή και πληροφορίες

για τη µεταβολή της διαµόρφωσης του συστήµατος. Για περισσότερες

πληροφορίες, ανατρέξτε στην ενότητα «Χρήση του Προγράµµατος

εγκατάστασης συστήµατος» στο

Εγχειρίδιο κατόχου υλικού

Τα πρώτα βήµατα µε το σύστηµά σας

•

Βελτιωµένα χαρακτηριστικά ασφάλειας, συµπεριλαµβανοµένου ενός

κωδικού πρόσβασης στο σύστηµα και ενός κωδικού για την εγκατάσταση,

τα οποία είναι διαθέσιµα µέσω του προγράµµατος Εγκατάστασης

συστήµατος.

•

Προγράµµατα οδήγησης οθόνης για την προβολή προγραµµάτων

σε τρόπους λειτουργίας υψηλής ανάλυσης.

CD λογισµικoύ και τεκµηρίωσης για τη διαχείριση συστηµάτων.

Λειτουργικά συστήµατα

που υποστηρίζονται

•

Microsoft

Windows Server

2008, εκδόσεις Web, Standard και Enterprise

(32 bit x86) (

όταν υπάρχουν διαθέσιµες

)

•

Microsoft Windows Server 2008, εκδόσεις Web, Standard, Small Business

Server (Premium και Standard) και Enterprise (x64) (

όταν υπάρχουν

διαθέσιµες

)

•

Microsoft Windows Server 2003, εκδόσεις Web, Standard, Small Business

Server (Premium και Standard) και Enterprise (32-bit x86) (SP1 και SP2)

•

Microsoft Windows Server 2003, εκδόσεις Standard και Enterprise (x64)

•

Microsoft Windows Server 2003 R2, εκδόσεις Standard, Small Business

Server (Premium και Standard) και Enterprise (32-bit x86)

•

Microsoft Windows Server 2003 R2, εκδόσεις Standard και Enterprise (x64)

•

Red Hat

Enterprise Linux

ES (εκδόσεις 4 και 5) (x86_32)

•

Red Hat Enterprise Linux ES (εκδόσεις 4 και 5) (x86_64)

•

SUSE

Linux Enterprise Server 9 (SP4 ή µεταγενέστερο) (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64)

ΣΗΜΕΙΩΣΗ:

Για τις πιο πρόσφατες πληροφορίες σχετικά µε

τα λειτουργικά συστήµατα που υποστηρίζονται, επισκεφτείτε

τη διεύθυνση

www.dell.com

Τα πρώτα βήµατα µε το σύστηµά σας

Άλλες πληροφορίες που ενδέχεται

να χρειαστείτε

ΠΡΟΣΟΧΗ: Ο

Οδηγός Πληροφοριών Προϊόντος

παρέχει σηµαντικές

πληροφορίες για την ασφάλεια και τους ρυθµιστικούς κανόνες.

Οι πληροφορίες για την εγγύηση ενδέχεται να συµπεριλαµβάνονται

µέσα σε αυτό το έγγραφο ή ως ξεχωριστό έγγραφο.

•

Οδηγός εγκατάστασης σε ράφι

ή οι

Οδηγίες εγκατάστασης σε ράφι

που

συνοδεύουν τη δική σας λύση σε ράφι περιγράφουν τον τρόπο εγκατάστασης

του συστήµατός σας σε ράφι.

•

Οδηγός «Τα Πρώτα Βήµατα»

προσφέρει µια επισκόπηση σχετικά µε

τις δυνατότητες του συστήµατος, τη ρύθµιση του συστήµατός σας και

τις τεχνικές προδιαγραφές.

•

Το

Εγχειρίδιο κατόχου υλικού

παρέχει πληροφορίες σχετικά µε τα

χαρακτηριστικά του συστήµατος και περιγράφει την αντιµετώπιση

προβληµάτων του συστήµατός σας και την εγκατάσταση ή την

αντικατάσταση συστατικών στοιχείων του συστήµατος.

•

Τα CD που συνοδεύουν το σύστηµά σας παρέχουν τεκµηρίωση και εργαλεία

για τη ρύθµιση παραµέτρων και τη διαχείριση του συστήµατός σας.

•

Η τεκµηρίωση του λογισµικού διαχείρισης συστηµάτων περιγράφει τα

χαρακτηριστικά, τις απαιτήσεις, την εγκατάσταση και τη βασική λειτουργία

του λογισµικού.

•

Η τεκµηρίωση του λειτουργικού συστήµατος περιγράφει τον τρόπο

εγκατάστασης (εάν είναι απαραίτητο), διαµόρφωσης και χρήσης του

λογισµικού του λειτουργικού συστήµατος.

•

Η τεκµηρίωση για συστατικά στοιχεία που τυχόν αγοράσατε ξεχωριστά

παρέχει πληροφορίες για τη ρύθµιση παραµέτρων και την εγκατάσταση

αυτών των επιλογών.

Τα πρώτα βήµατα µε το σύστηµά σας

•

Μερικές φορές παρέχονται ενηµερωµένες εκδόσεις µαζί µε το σύστηµα, για

να περιγράψουν αλλαγές στο σύστηµα, το λογισµικό ή/και την τεκµηρίωση.

ΣΗΜΕΙΩΣΗ:

Ελέγχετε πάντοτε για ενηµερωµένες εκδόσεις στην

τοποθεσία

support.dell.com

και να διαβάζετε πρώτα τις ενηµερω-

µένες εκδόσεις επειδή πολύ συχνά καθιστούν ξεπερασµένες τις

πληροφορίες άλλων εγγράφων.

•

Σηµειώσεις έκδοσης ή αρχεία readme ενδέχεται να περιλαµβάνονται

για να παρέχουν τις τελευταίες ενηµερώσεις για το σύστηµα, όπως επίσης

τεκµηρίωση ή προχωρηµένο υλικό αναφοράς για τεχνικά θέµατα που

προορίζονται για έµπειρους χρήστες ή τεχνικούς.

Λήψη τεχνικής βοήθειας

Εάν δεν κατανοείτε µια διαδικασία του οδηγού αυτού ή αν το σύστηµα δεν

λειτουργεί µε τον αναµενόµενο τρόπο, ανατρέξτε στο

Εγχειρίδιο κατόχου υλικού

Είναι διαθέσιµη η Επιχειρηµατική εκπαίδευση και πιστοποίηση της Dell.

Για περισσότερες πληροφορίες, ανατρέξτε στη διεύθυνση

www.dell.com/training

Η υπηρεσία αυτή ενδέχεται να µην προσφέρεται σε όλες τις τοποθεσίες.

Εγκατάσταση και ρύθµιση παραµέτρων

ΠΡΟΣΟΧΗ: Προτού πραγµατοποιήσετε την παρακάτω διαδικασία,

διαβάστε και ακολουθήστε τις οδηγίες ασφαλείας και τους

σηµαντικούς ρυθµιστικούς κανόνες στον

Οδηγό Πληροφοριών

Προϊόντος

ΠΡΟΣΟΧΗ: Όποτε παραστεί η ανάγκη να σηκώσετε το σύστηµα,

ζητήστε από άλλους να σας βοηθήσουν. Για να αποφύγετε πιθανό

τραυµατισµό, µην επιχειρήσετε να σηκώσετε µόνος σας το σύστηµα.

Η ενότητα αυτή περιγράφει τα βήµατα για την αρχική ρύθµιση των παραµέτρων

του συστήµατός σας.

Τα πρώτα βήµατα µε το σύστηµά σας

Άνοιγµα της συσκευασίας του συστήµατος

Ανοίξτε τη συσκευασία του συστήµατός σας και αναγνωρίστε κάθε αντικείµενο.

Φυλάξτε όλα τα υλικά που σας αποστάλθηκαν για την περίπτωση που θα τα

χρειαστείτε αργότερα.

Τοποθέτηση των ραγών και του συστήµατος σε ράφι

Τοποθετήστε το σύστηµα σε ράφι αφού ολοκληρώσετε την ανάγνωση των

«Οδηγιών ασφαλείας» που βρίσκονται στην τεκµηρίωση εγκατάστασης σε ράφι

για το σύστηµά σας.

Για οδηγίες σχετικά µε την εγκατάσταση του συστήµατός σας σε ράφι, ανατρέξτε

στην τεκµηρίωση εγκατάστασης σε ράφι. Για οδηγίες σχετικά µε την τροφοδοσία

και την ψύξη, ανατρέξτε στο εργαλείο σχεδιασµού χωρητικότητας ραφιού στη

διεύθυνση

www.dell.com

Τα πρώτα βήµατα µε το σύστηµά σας

Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

Συνδέστε το πληκτρολόγιο, το ποντίκι και την οθόνη (προαιρετικά).

Οι συζευκτήρες στο πίσω µέρος του συστήµατος έχουν εικονίδια τα οποία

υποδεικνύουν το καλώδιο που συνδέεται σε κάθε συζευκτήρα. Πρέπει να

σφίξετε τις βίδες (εάν υπάρχουν) στο συζευκτήρα καλωδίου της οθόνης.

Σύνδεση της τροφοδοσίας

Συνδέστε το(τα) καλώδιο(-α) παροχής ηλεκτρικού ρεύµατος στο σύστηµα

(στο σχήµα απεικονίζεται ένα εφεδρικό σύστηµα). Για εφεδρικά συστήµατα,

ασφαλίστε τα καλώδια µε τις δύο λωρίδες Velcro που συνόδευαν το σύστηµά σας,

όπως φαίνεται. Για µη εφεδρικά συστήµατα, συνδέστε το στήριγµα συγκράτησης

του καλωδίου τροφοδοσίας που συνόδευε το σύστηµά σας.

Τα πρώτα βήµατα µε το σύστηµά σας

Τοποθετήστε την άλλη άκρη του καλωδίου σε γειωµένο ρευµατοδότη ή σε

ξεχωριστή πηγή ηλεκτρικού ρεύµατος, όπως είναι ένα σύστηµα αδιάλειπτης

τροφοδοσίας (UPS) ή µια µονάδα διανοµής ρεύµατος (PDU).

Ενεργοποίηση του συστήµατος

Ενεργοποιήστε το σύστηµα και την οθόνη (προαιρετικά).

Πιέστε το κουµπί λειτουργίας στο σύστηµα και την οθόνη. Θα πρέπει να ανάψουν

οι ενδείξεις λειτουργίας. Ρυθµίστε τα κουµπιά ελέγχου της οθόνης ώσπου η εικόνα

που εµφανίζεται να σας ικανοποιεί.

Τοποθέτηση της πρόσοψης µονάδας

Τοποθετήστε την πρόσοψη της µονάδας (προαιρετικά).

Τα πρώτα βήµατα µε το σύστηµά σας

Ολοκλήρωση της εγκατάστασης

του λειτουργικού συστήµατος

Εάν έχετε αγοράσει ένα προεγκατεστηµένο λειτουργικό σύστηµα, ανατρέξτε

στην τεκµηρίωση του λειτουργικού συστήµατος που συνοδεύει το σύστηµά σας.

Για να εγκαταστήσετε ένα λειτουργικό σύστηµα για πρώτη φορά, ανατρέξτε στον

Οδηγό γρήγορης εγκατάστασης

. Βεβαιωθείτε ότι το λειτουργικό σύστηµα είναι

εγκατεστηµένο, πριν να εγκαταστήσετε υλικό ή λογισµικό που δεν έχετε αγοράσει

µαζί µε το σύστηµα.

Τεχνικές προδιαγραφές

Επεξεργαστής

Τύπος επεξεργαστή

Επεξεργαστής Intel

Celeron

445

µονού πυρήνα

Επεξεργαστής Intel Core

™

2 Duo διπλού

πυρήνα της σειράς E6305 ή E6405

Επεξεργαστής Intel Xeon

τετραπλού

πυρήνα της σειράς X3323, X3353 ή X3363

∆ίαυλοι επέκτασης

Τύπος διαύλου

PCI-X, PCIe

Υποδοχές επέκτασης – ∆ύο προαιρετικές κάρτες ανόδου δικτύου

Κάρτα ανόδου δικτύου 1

Κεντρική κάρτα ανόδου

δικτύου PCIe

Μία υποδοχή PCIe πλήρους ύψου,

µισού µήκους x8

Κάρτα κάρτα ανόδου

δικτύου PCIe στα αριστερά

Μία υποδοχή PCIe πλήρους ύψου,

µισού µήκους x8

Τα πρώτα βήµατα µε το σύστηµά σας

Κάρτα ανόδου δικτύου 2

Κάρτα ανόδου δικτύου PCI-X στα

αριστερά

Μία πλήρους ύψους, µισού µήκους,

υποδοχή PCI-X 64 bit, 133 MHz

Κεντρική κάρτα ανόδου δικτύου PCIe

Μία υποδοχή PCIe πλήρους ύψου,

µισού µήκους x8

Μνήµη

Αρχιτεκτονική

Έως και έξι καταχωρισµένες µονάδες

µνήµης DDR2 677 MHz RDRAM µε ECC

Υποδοχές µονάδων µνήµης

Έξι των 240 ακίδων

Χωρητικότητες µονάδων µνήµης

512 MB, 1 GB, 2 GB, 4 GB

Ελάχιστη µνήµη RAM

512 MB (µία µονάδα των 512 MB)

Μέγιστη µνήµη RAM

24 GB

Μονάδες

Μονάδες σκληρού δίσκου

SATA

Έως δύο εσωτερικές των 3,5 ινστών

(προαιρετικά για θερµή σύνδεση)

SAS

Έως δύο εσωτερικές των 3,5 ινστών

µε προαιρετική κάρτα ελεγκτή SAS

(προαιρετικά για θερµή σύνδεση)

Μονάδα CD/DVD

Μία προαιρετική µονάδα DVD ή

µονάδα συνδυασµού CD-RW/DVD

σε φατνίο µονάδας συσκευής

ΣΗΜΕΙΩΣΗ:

Οι µονάδες δίσκου

DVD είναι µόνο για δεδοµένα.

Μονάδα flash USB

Προαιρετική µονάδα, η οποία

προσοµοιώνει µια µονάδα δισκέτα

ή µονάδα σκληρού δίσκου

∆ίαυλοι επέκτασης

(Συνέχεια)

Τα πρώτα βήµατα µε το σύστηµά σας

Συζευκτήρες

Εξωτερικής πρόσβασης

Πίσω

Προσαρµογέας δικτύου

∆ύο RJ-45 (για ενσωµατωµένους

προσαρµογείς δικτύου 1 Gigabit)

Σειριακή

9 ακίδων

USB

∆ύο 4 ακίδων, συµβατές µε USB 20

Οθόνη

VGA 15 ακίδων

Εµπρός

Οθόνη

VGA 15 ακίδων

USB

∆ύο 4 ακίδων, συµβατές µε USB 2.0

Εσωτερικής πρόσβασης

Κανάλια SATA

Τρία 7 ακίδων

Κλειδί USB

(για κλειδί µνήµης)

Ένα 4 ακίδων, συµβατό µε USB 2.0

Οθόνη

Τύπος οθόνης

Ενσωµατωµένος ελεγκτής VGA ATI ES1000

Μνήµη οθόνης

32 MB (Ελάχ.) - 64 MB (Μέγ.) DDR II

Τα πρώτα βήµατα µε το σύστηµά σας

Τροφοδοσία

Παροχή τροφοδοσίας AC

Ηλεκτρική ισχύς σε Watt

Εφεδρικό PSU 400 W για µονάδες σκληρού δίσκου

θερµής σύνδεσης συν εφεδρική διαµόρφωση PSU

(µέγιστη διαµόρφωση)

Τάση

100–240 V AC, 50/60 Hz

Μέγιστο ρεύµα εισροής

Κάτω από τυπικές συνθήκες γραµµής και πάνω

από την περιοχή λειτουργίας περιβάλλοντος

ολόκληρου του συστήµατος, το ρεύµα εισροής

µπορεί να αγγίξει τα 55 A ανά παροχή

τροφοδοσίας για 10 ms ή λιγότερο

Μπαταρία συστήµατος

CR 2032 3,0 V ιόντος λιθίου µε κερµατοειδή

στοιχεία

Φυσικά χαρακτηριστικά

Ύψος

4,2 εκ. (1,67 ίντσες)

Μήκος

42,6 εκ. (16,78 ίντσες)

Πλάτος

Με προαιρετική

πρόσοψη µονάδας

69,3 εκ. (27,29 ίντσες)

Χωρίς προαιρετική

πρόσοψη µονάδας

66 εκ. (26 ίντσες)

Βάρος (µέγιστη διαµόρφωση,

σε κιλά)

13,45 κιλά (29,6 λίβρες)

Τα πρώτα βήµατα µε το σύστηµά σας

Χαρακτηριστικά περιβάλλοντος

ΣΗΜΕΙΩΣΗ:

Για επιπλέον πληροφορίες σχετικά µε τις περιβαλλοντικές

µετρήσεις για συγκεκριµένες διαµορφώσεις συστήµατος, επισκεφτείτε

τη διεύθυνση

www.dell.com/environmental_datasheets

Θερµοκρασία

Λειτουργίας

10° έως 35°C (50° έως 95°F)

Αποθήκευσης

–40° έως 65°C (–40° έως 149°F)

Σχετική υγρασία

Λειτουργίας

20% έως 80% (χωρίς συµπύκνωση) µε µέγιστη

βαθµίδα υγρασίας 10% ανά ώρα

Αποθήκευσης

5% έως 95% (χωρίς συµπύκνωση)

Μέγιστη ταλάντευση

Λειτουργίας

0,26 Grms σε 5–350 Hz επί 15 λεπτά

Αποθήκευσης

1,54 Grms σε 10–250 Hz επί 15 λεπτά

Μέγιστη δόνηση

Λειτουργίας

Ένας παλµός δόνησης στο θετικό τµήµα του άξονα

z (ένας παλµός στην κάθε πλευρά του συστήµατος)

των 31 G για έως και 2,6 ms

Αποθήκευσης

Έξι διαδοχικά εκτελεσµένοι παλµοί δόνησης στο

θετικό και αρνητικό τµήµα των αξόνων x, y και z

(ένας παλµός στην κάθε πλευρά του συστήµατος)

των 71 G για έως και 2 ms

Υψόµετρο

Λειτουργίας

–16 έως 3.048 µέτρα (–50 έως 10.000 πόδια)

ΣΗΜΕΙΩΣΗ:

Για υψόµετρο άνω των

900 µέτρων, η µέγιστη θερµοκρασία

λειτουργίας ελαττώνεται ονοµαστικά

κατά 1

C/93 µέτρα.

Αποθήκευσης

–16 έως 10.600 µέτρα (–50 έως 35.000 πόδια)

Επίπεδα ρύπων στην ατµόσφαιρα

Κατηγορία

G2 ή χαµηλότερη, όπως ορίζεται από το πρότυπο

ISA-S71.04-1985

Dell™ PowerEdge™ Systemy R300

Rozpoczęcie pracy z systemem

Uwagi, ostrzeżenia i przestrogi

UWAGA:

UWAGA oznacza ważną wiadomość, która pomoże lepiej

wykorzystać komputer.

OSTRZEŻENIE:

OSTRZEŻENIE wskazuje na możliwość uszkodzenia

sprzętu lub utraty danych i informuje o sposobie uniknięcia problemu.

PRZESTROGA: PRZESTROGA wskazuje na możliwość zaistnienia

sytuacji niebezpiecznej, której skutkiem mogą być uszkodzenia

sprzętu, obrażenia ciała lub śmierć.

____________________

Informacje zawarte w tym dokumencie mogą ulec zmianie bez powiadomienia.

Zabrania się powielania w jakiejkolwiek postaci bez pisemnej zgody firmy Dell Inc.

Znaki towarowe użyte w tym tekście:

Dell

, logo

DELL

PowerEdge

są znakami towarowymi

firmy Dell Inc.;

Intel

Pentium

Celeron

Xeon

są zarejestrowanymi znakami towarowymi a

Core

jest

znakiem towarowym firmy Intel Corporation w Stanach Zjednoczonych i w innych krajach;

Microsoft

Windows

Windows Server

są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy

Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach;

Red Hat

Enterprise Linux

są zarejestrowanymi znakami towarowymi firmy Red Hat Inc.; SUSE jest zarejestrowanym znakiem

towarowym firmy Novell Inc.

Inne znaki towarowe i nazwy handlowe mogą być w tym dokumencie używane na określenie

podmiotów deklarujących, że są ich właścicielami, oraz na określenie produktów tych podmiotów.

Firma Dell Inc. nie rości sobie praw własności do znaków towarowych i nazw handlowych innych

niż własne.

Model SMT

Grudzień 2007

P/N HR210

Wersja A00

Rozpoczęcie pracy z systemem

Funkcje systemu

Sprzęt i funkcje oprogramowania zainstalowane w zestawie komputerowym:

•

Obudowa montowana w stelażu 1U/1S z podporą na szyny statyczne

i wysuwane.

UWAGA:

Informacje dotyczące procesora można znaleźć używając

programu konfiguracji systemu. Patrz: „Korzystanie z programu

konfiguracji systemu” w

Podręczniku użytkownika sprzętu

•

Jeden z procesorów:

–

Jednordzeniowy procesor Intel

Celeron

445

–

Dwurdzeniowy procesor Intel Core™2 Duo E6305 lub E6405

–

Czterordzeniowy procesor Intel Xeon

X3323, X3353 lub X3363

•

Jedno- lub dwuszeregowe moduły pamięci DDR2 o minimalnej pojemności

512 MB i częstotliwości 667 MHz z ECC, z możliwością rozszerzenia do

pojemności maksymalnie 24 GB poprzez zainstalowanie modułów 512 MB,

1 GB, 2 GB lub 4 GB w sześciu gniazdach modułów pamięci na płycie

systemowej.

•

Jedna z opcji instalowania karty nośnej:

–

Dwie karty nośne (lewa i środkowa), każda z gniazdem rozszerzenia

PCI Express na kartę x8

lub

–

Jedna karta nośna (środkowa) z gniazdem rozszerzenia PCI Express

na kartę x8

–

Jedna karta nośna (lewa) z gniazdem rozszerzenia PCI-X na 64-bitową

kartę o napięciu 3,3 V i częstotliwości 133 MHz

•

Jeden napęd DVD 12,7 mm lub napęd typu kombo CD-RW/DVD we wnęce

na napęd.

Rozpoczęcie pracy z systemem

•

Obsługa następujących konfiguracji wewnętrznych dysków twardych:

–

Do dwóch 3,5-calowych, wewnętrznych dysków twardych SATA

z opcjonalną kartą kontrolera SAS (dostępna opcja podłączenia

podczas pracy urządzenia).

–

Do dwóch 3,5-calowych, wewnętrznych dysków twardych

podłączanych szeregowo z opcjonalną kartą kontrolera SCSI

(dostępna opcja podłączenia podczas pracy urządzenia).

•

Opcjonalny kontroler zdalnego dostępu do zdalnego zarządzania systemami,

zainstalowany w przeznaczonym do tego gnieździe na płycie systemowej.

•

Opcjonalny napęd USB typu flash emuluje napęd dyskietek lub dysk twardy.

•

Jeden zasilacz o mocy 400 W (dostępny opcjonalny zasilacz nadmiarowy).

•

Dwie zintegrowane karty sieciowe Gigabit Ethernet o prędkości transmisji

10 Mb/s, 100 Mb/s i 1000 Mb/s obsługująca Wake-on-LAN.

•

Karta kontrolera zdalnego dostępu (DRAC5 - Dell Remote Access Controller

Card), która zapewnia zdalne zarządzanie systemem, regenerację po awarii

systemu i funkcje sterowania zasilaniem dla Dell PowerEdge

•

Zintegrowany podsystem kompatybilny z grafiką VGA, z kontrolerem

grafiki ATI ES1000 PCI o częstotliwości 33 MHz. Podsystem grafiki

ma min. 32 MB pamięci na operacje graficzne z obsługą grafiki

dwuwymiarowej (2D). Maksymalna rozdzielczość wynosi 1600 x 1200

z 65 536 kolorami; grafika w kolorach rzeczywistych jest obsługiwana

przy następujących rozdzielczościach: 640 x 480, 800 x 600, 1024 x 768,

1280 x 1024. Jeśli zainstalowana jest opcjonalna karta zdalnego dostępu,

maksymalna rozdzielczość grafiki wynosi 1280 x 1024

•

Moduły wentylatorów, każdy składający się z dwóch wentylatorów

dwuwirnikowych znajdujących się z przodu procesora i pamięci.

•

Moduły wentylatorów, każdy składający się z dwóch wentylatorów

dwuwirnikowych znajdujących się z przodu zasilacza. Te wentylatory

są wykorzystywane przez dwa nadmiarowe zasilacze (dyski twarde

podłączane podczas pracy urządzenia i nadmiarowa konfiguracja zasilacza).

Rozpoczęcie pracy z systemem

•

Szeregowe złącze do obsługi przekierowania konsoli.

•

Funkcje zabezpieczeń, w tym wykrywanie naruszenia obudowy oraz blokada

na zamek na opcjonalnej osłonie.

•

Zintegrowany moduł TPM (Trusted Platform Module) w wersji 1.2

wykorzystywany w celu zabezpieczenia danych, służący do generowania

i przechowywania kluczy kryptograficznych oraz haseł i certyfikatów

cyfrowych (niedostępny w Chinach).

•

Obwód/oprogramowanie zarządzania systemami monitorujący krytyczne

napięcia w systemie i temperatury.

•

Złącza umieszczone na panelu tylnym obejmują jedno złącze karty grafiki,

jedno złącze szeregowe, dwa złącza USB i dwa złącza karty sieciowej.

•

Złącza umieszczone na panelu przednim obejmują jedno VGA i dwa

złącza USB.

•

Jedno wewnętrzne złącze USB jest przeznaczone dla klucza pamięci.

•

1x5 diod LCD na panelu przednim dla identyfikatora (ID) systemu

i komunikatów o błędach.

Więcej informacji o poszczególnych funkcjach można znaleźć w sekcji

„Parametry techniczne” na stronie 87.

System zawiera następujące oprogramowanie:

•

Program do konfiguracji systemu umożliwiający obejrzenie i zmianę

informacji o konfiguracji systemu. Więcej informacji znaleźć można

w rozdziale „Korzystanie w programu konfiguracji systemu”

Podręczniku użytkownika sprzętu

•

Udoskonalone funkcje zabezpieczeń, obejmujące hasła systemowe

oraz konfiguracji, są dostępne w ramach programu konfiguracji systemu.

•

Sterowniki grafiki umożliwiające wyświetlanie programów w trybach

wysokiej rozdzielczości.

Oprogramowanie do zarządzania systemami oraz dyski CD z dokumentacją.

Rozpoczęcie pracy z systemem

Obsługiwane systemy operacyjne

•

Microsoft

Windows Server

2008 – wersje Web, Standard i Enterprise

(32-bitowe x86) (

jeśli dostępne

)

•

Microsoft Windows Server 2008 – wersje Web, Standard i Small Business

Server (Premium i Standard) oraz Enterprise (x64) (

jeśli dostępne

)

•

Microsoft Windows Server 2003 – wersje Web, Standard i Small Business

Server (Premium i Standard) oraz Enterprise (32-bitowe x86) (SP1 i SP2)

•

Microsoft Windows Server 2003, wersje Standard i Enterprise (x64)

•

Microsoft Windows Server 2003 R2 Standard, Small Business Server

(Premium i Standard), oraz wersje Enterprise (32-bitowe x86)

•

Microsoft Windows Server 2003, wersje R2 Standard i Enterprise (x64)

•

Red Hat

Enterprise Linux

ES, wersje 4 i 5 (x86_32)

•

Red Hat Enterprise Linux ES, wersje 4 i 5 (x86_32)

•

SUSE

Linux Enterprise Server 9 (SP4 lub późniejsze wersje) (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64)

UWAGA:

Najaktualniejsze informacje o obsługiwanych systemach

operacyjnych znajdują się na stronie

www.dell.com

Inne przydatne informacje

PRZESTROGA:

Przewodnik z informacjami o produkcie

zawiera

ważne wskazówki dotyczące bezpieczeństwa oraz przepisy prawne.

Informacje dotyczące gwarancji mogą być zamieszczone w tym

dokumencie lub dostarczone jako oddzielny dokument.

•

Podręcznik montowania stelażu

lub

Instrukcje dotyczące montowania stelażu

dołączone do stelażu opisują sposób montowania komputera na stelażu.

•

Instrukcja uruchamiania

zawiera przegląd funkcji systemowych, informacje

o konfiguracji systemu oraz specyfikacje techniczne.

•

Podręcznik użytkownika sprzętu

zawiera informacje o funkcjach systemu

i opis sposobów rozwiązywania problemów zaistniałych podczas użytko-

wania systemu, a także instrukcje dotyczące instalacji lub wymiany

elementów systemu.

Rozpoczęcie pracy z systemem

•

Płyta CD dołączona do systemu zawiera dokumentację i narzędzia

do konfiguracji systemu oraz zarządzania nim.

•

Dokumentacja dołączona do oprogramowania do zarządzania systemem

opisuje funkcje, wymagania instalacyjne i podstawowe działanie

oprogramowania.

•

Dokumentacja systemu operacyjnego opisuje, w jaki sposób zainstalować

(w razie konieczności), skonfigurować oraz użytkować oprogramowanie

systemu operacyjnego.

•

Dokumentacja dołączona do innych, osobno zakupionych elementów,

zapewnia informacje na temat konfigurowania i instalowania tych opcji.

•

Czasem wraz z systemem dostarczane są aktualizacje, opisujące zmiany

w oprogramowaniu systemowym i/lub dokumentacji.

UWAGA:

Należy zawsze sprawdzać, czy pojawiły się nowe

aktualizacje na stronie

support.dell.com

i czytać informacje

o aktualizacjach, ponieważ często pojawiają się one tam

wcześniej niż w innych dokumentach.

•

Dane o wersji lub pliki readme mogą być dołączone do systemu w celu

dostarczenia informacji o uaktualnieniach wprowadzonych w ostatniej chwili

do systemu, dokumentacji lub zaawansowanych technicznie materiałów

referencyjnych, przeznaczonych dla doświadczonych użytkowników lub

personelu technicznego.

Uzyskiwanie pomocy technicznej

Jeżeli nie rozumiesz procedur opisanych w tym podręczniku lub jeśli system

nie działa zgodnie z oczekiwaniami, zapoznaj się z

Podręcznikiem użytkownika

sprzętu

Dostępne są również szkolenia i certyfikaty firmy Dell Enterprise – proszę

odwiedzić stronę internetową

www.dell.com/training

w celu uzyskania

dalszych informacji. Ta usługa może nie być dostępna we wszystkich

lokalizacjach.

Rozpoczęcie pracy z systemem

Instalacja i konfiguracja

PRZESTROGA: Przed wykonaniem poniższej procedury należy

przeczytać instrukcje dotyczące bezpieczeństwa oraz ważne

informacje prawne zamieszczone w

Przewodniku z informacjami

o produkcie

i zastosować się do nich.

PRZESTROGA: Za każdym razem, gdy konieczne jest podniesienie

zestawu komputerowego, należy skorzystać z pomocy drugiej osoby.

Aby uniknąć obrażeń, nie należy próbować podnosić go samodzielnie.

Ta sekcja opisuje czynności, które należy wykonać podczas konfigurowania

systemu po raz pierwszy.

Rozpakowanie zestawu komputerowego

Rozpakuj komputer i zidentyfikuj jego poszczególne elementy. Zachowaj

wszystkie opakowania na wypadek, gdyby były później potrzebne.

Montowanie prowadnic i zestawu komputerowego na stelażu

Po zapoznaniu się z „Instrukcjami dotyczącymi bezpieczeństwa” przedstawionymi

w dokumentacji montowania stelażu przeznaczonego dla tego zestawu komputero-

wego należy zamontować komputer na stelażu.

W celu uzyskania instrukcji dotyczących montowania zestawu komputerowego

na stelażu należy przejrzeć dokumentację montowania stelażu. W celu otrzymania

wskazówek dotyczących zasilania i chłodzenia należy zapoznać się z narzędziem

do planowania pojemności stelaża dostępnym na stronie internetowej

www.dell.com

Rozpoczęcie pracy z systemem

Podłączanie klawiatury, myszy i monitora

Podłącz klawiaturę, mysz i monitor (opcjonalnie).

Złącza w tylnej części zestawu oznaczone są ikonami, wskazującymi kabel, który

należy podłączyć do każdego złącza. Należy upewnić się, że dokręcone są śruby

na złączu kabla monitora (o ile występują).

Podłączanie do zasilania

Podłącz kable zasilania do systemu (rysunek przedstawia system nadmiarowy).

W przypadku systemów nadmiarowych zabezpiecz kable dwiema taśmami

Velcro dostarczonymi z zestawem kompterowym, jak przedstawiono na rysunku.

W przypadku systemów nienadmiarowych dołącz wspornik podtrzymujący kabel

zasilania dostarczony wraz z zestawem komputerowym.

Rozpoczęcie pracy z systemem

Teraz podłącz drugą końcówkę kabla do uziemionego gniazdka elektrycznego

lub innego źródła zasilania, np. do zasilacza bezprzerwowego (UPS) lub jednostki

rozdziału zasilania (PDU).

Włączanie komputera

Włącz komputer i monitor (opcjonalnie).

Naciśnij przyciski zasilania systemu i monitora. Powinny zaświecić się wskaźniki

zasilania. Wyreguluj ustawienia monitora aż do uzyskania odpowiedniego obrazu.

Instalowanie osłony

Zamontuj osłonę (opcjonalnie).

Rozpoczęcie pracy z systemem

Skonfiguruj system operacyjny

W przypadku zakupienia systemu operacyjnego zainstalowanego fabrycznie

proszę zapoznać się z dokumentacją systemu operacyjnego dostarczoną

wraz z komputerem. Jeśli system operacyjny jest instalowany po raz pierwszy,

należy zapoznać się z

Podręcznikiem szybkiej instalacji

. Upewnij się, że system

operacyjny został zainstalowany przed instalacją sprzętu i oprogramowania

niezakupionego wraz z komputerem.

Parametry techniczne

Procesor

Typ procesora

Jednordzeniowy procesor Intel

Celeron

445

lub

Dwurdzeniowy procesor Intel Core

™

2 Duo

E6305 lub E6405

lub

Czterordzeniowy procesor Intel Xeon

X3323, X3353 lub X3363

Szyny rozszerzeń

Typ szyny

PCI-X, PCIe

Gniazda rozszerzeń – dwie opcjonalne karty wystające

Karta wystająca 1

Środkowa karta nośna PCIe

Jedno gniazdo PCIe na kartę x8 o pełnej wysokości

i połówkowej długości

Lewa karta nośna PCIe

Jedno gniazdo PCIe na kartę x8 o pełnej wysokości

i połówkowej długości

Karta nośna 2

Lewa karta nośna PCI-X

Jedno gniazdo PCI-X na 64-bitową kartę o pełnej

wysokości, połówkowej długości i częstotliwości

133 MHz

Środkowa karta nośna PCIe

Jedno gniazdo PCIe na kartę x8 o pełnej wysokości

i połówkowej długości

Rozpoczęcie pracy z systemem

Pamięć

Architektura

Do sześciu zarejestrowanych modułów pamięci

DDR2 677 MHz RDRAM z ECC

Gniazda modułów pamięci

Sześć 240-stykowych

Pojemność modułów pamięci

512 MB, 1 GB, 2 GB, 4 GB

Min. pojemność pamięci RAM

512 MB (jeden moduł 512 MB)

Maks. pojemność pamięci RAM

24 GB

Napędy

Dyski twarde

SATA

Do dwóch 3,5-calowych dysków wewnętrznych

(opcjonalne dla podłączania w trakcie pracy

systemu)

SAS

Do dwóch 3,5-calowych dysków z opcjonalną

kartą kontrolera SAS (opcjonalne dla podłączania

w trakcie pracy systemu)

Napęd CD/DVD

Jeden napęd DVD lub napęd typu kombo

CD-RW/DVD we wnęce na napęd

UWAGA:

Urządzenia DVD są przeznaczone

tylko dla danych.

Napęd USB typu flash

Jeden napęd optyczny, który emuluje napęd

dyskietek lub dysk twardy

Złącza

Dostępne zewnętrznie

Tylne

Karta sieciowa

Dwa złącza RJ-45 (dla zintegrowanych kart

sieciowych o pojemności 1 GB)

Szeregowe

9 stykowe

USB

Dwa 4-stykowe, kompatybilne z USB 2.0

Grafika

15-stykowa karta VGA

Rozpoczęcie pracy z systemem

Przednie

Grafika

15-stykowa karta VGA

USB

Dwa 4-stykowe, kompatybilne z USB 2.0

Dostępne wewnętrznie

Kanały SATA

Trzy 7-stykowe

Klucz USB

(dla klucza pamięci)

Jedno złącze 4-stykowe, kompatybilne z USB 2.0

Grafika

Typ grafiki

Zintegrowany kontroler ATI ES1000 VGA

Pamięć grafiki

32 MB (min.)-64 MB (maks.) DDR II

Zasilanie

Zasilacz prądu zmiennego

Moc

Nadmiarowy zasilacz o mocy 400 W dla

dysków twardych podłączanych podczas pracy

urządzenia plus nadmiarowa konfiguracja PSU

(konfiguracja maksymalna)

Napięcie

100–240 VAC, 50/60 Hz

Maksymalne natężenie

prądu przy włączeniu

Przy typowym zasilaniu i w całym dozwolonym

zakresie warunków pracy systemu natężenie prądu

przy włączeniu może osiągnąć 25 A na zasilacz

przez 10 ms lub krócej

Bateria systemowa

Litowa bateria pastylkowa CR 2032

o napięciu 3,0 V

Złącza

(Ciąg dalszy)

Rozpoczęcie pracy z systemem

Cechy fizyczne

Wysokość

4,2 cm (1,67 cala)

Szerokość

42,6 cm (16,78 cala)

Głębokość

Z opcjonalną osłoną

69,3 cm (27,29 cala)

Bez opcjonalnej osłony

66 cm (26 cali)

Szerokość (maksymalna

konfiguracja – kg)

13,45 kg (29,6 funta)

Warunki otoczenia

UWAGA:

W celu uzyskania dodatkowych informacji o warunkach otoczenia

przewidzianych dla poszczególnych konfiguracji systemu proszę odwiedzić

stronę internetową

www.dell.com/environmental_datasheets

Temperatura

W trakcie pracy

Od 10° do 35°C (od 50° do 95°F)

Podczas przechowywania

Od –40° do 65°C (od –40° do 149°F)

Wilgotność względna

W trakcie pracy

Od 20% do 80% (bez kondensacji) przy

maksymalnym gradiencie wilgotności wynoszącym

10% na godzinę

Podczas przechowywania

Od 5% do 95% (przy braku kondensacji)

Maksymalne natężenie wibracji

W trakcie pracy

0,26 G przy częstotliwości 5 – 350 Hz przez 15 min

Podczas przechowywania

1,54 G przy częstotliwości 10 – 250 Hz przez

15 min

Rozpoczęcie pracy z systemem

Maksymalne wstrząsy

W trakcie pracy

Jeden wstrząs na dodatniej osi Z

(jeden wstrząs po każdej stronie systemu)

o sile 31 G przez maksymalnie 2,6 ms

Podczas przechowywania

Sześć kolejnych wstrząsów na dodatniej i ujemnej

stronie osi X, Y, Z (jeden wstrząs po każdej stronie

systemu) o sile 71 G przez maksymalnie 2 ms

Wysokość n.p.m.

W trakcie pracy

Od –16 do 3 048 m (od –50 do 10 000 stóp)

UWAGA:

W przypadku wysokości ponad

2 950 stóp maksymalna temperatura, w jakiej

urządzenie może pracować, obniża się o 1

na każde 550.

Podczas przechowywania

Od –16 do 10 600 m (od –50 do 35 000 stóp)

Poziom zanieczyszczeń w powietrzu

Klasa

G2 lub niższy, określony regulacją

ISA-S71.04-1985

Warunki otoczenia

(Ciąg dalszy)

Rozpoczęcie pracy z systemem

Dell™ PowerEdge™ Системы R300

Начало работы с системой

Примечания, замечания

и предупреждения

ПРИМЕЧАНИЕ:

подзаголовок ПРИМЕЧАНИЕ указывает на важную

информацию, которая поможет использовать компьютер более

эффективно.

ВНИМАНИЕ:

это предостережение указывает на возможность

повреждения оборудования или потери данных и объясняет,

как этого избежать.

ПРЕДУПРЕЖДЕНИЕ: это предостережение указывает на

потенциальную опасность повреждения, получения легких

травм или угрозу для жизни.

____________________

Информация в этом документе может быть изменена без предварительного уведомления.

Воспроизведение любой части данного документа любым способом без письменного

разрешения корпорации Dell Inc. строго воспрещается.

Товарные знаки, использованные в этом документе:

Dell

, логотип

DELL

PowerEdge

являются товарными знаками корпорации Dell Inc.;

Intel

Pentium

Celeron

Xeon

являются

зарегистрированными товарными знаками а

Core

является товарным знаком корпорации

Intel Corporation в США и других странах;

Microsoft, Windows

Windows Server

являются

товарными знаками или зарегистрированными товарными знаками корпорации Microsoft

в США и/или других странах;

Red Hat

Enterprise Linux

являются зарегистрированными

товарными знаками корпорации Red Hat Inc.; SUSE является зарегистрированным товарным

знаком корпорации Novell Inc..

Остальные товарные знаки и названия продуктов могут использоваться в этом руководстве

для обозначения компаний, заявляющих права на товарные знаки и названия, или продуктов

этих компаний. Корпорация Dell Inc. не заявляет прав ни на какие товарные знаки и названия,

кроме собственных.

Модель SMT

Декабрь 2007

P/N HR210

Ред. A00

Начало работы с системой

Компоненты системы

Ниже перечислены основные характеристики аппаратного и программного

обеспечения системы.

•

Корпус для установки в стойку высотой 1U/1S с поддержкой

статических и скользящих направляющих.

ПРИМЕЧАНИЕ:

Воспользуйтесь программой настройки системы,

чтобы просмотреть информацию о процессоре. См. раздел

«Using the System Setup Program» (Использование программы

настройки системы) в руководстве

Hardware Owner’s Manual

(Руководство пользователя оборудования).

•

Один из следующих процессоров:

–

Одноядерный процессор Intel

Celeron

445

–

Двухядерный процессор Intel Core™2 Duo E6305 или E6405

–

Четырехядерный процессор Intel Xeon

X3323, X3353 или X3363

•

Модули регистровой памяти DDR2 с односторонним или двусторонним

расположением чипов емкостью не менее 512 Мб, с частотой 667 МГц

и коррекцией ошибок с возможностью расширения максимум до 24 Гб

путем установки в любом сочетании модулей емкостью 512 Мб, 1 Гб,

2 Гб или 4 Гб в шесть разъемов модулей памяти на системной плате.

•

Один из следующих вариантов надстроечных плат:

–

Два удлинителя системной шины (левый и центральный

расширители), каждый из которых предоставляет 8-канальный

разъем расширения PCI-Express

или

–

Один расширитель (центральный) с 8-канальным слотом

расширения PCI-Express

–

Один расширитель (левый) с 64-разрядным слотом расширения

PCI-X на 3,3 В с частотой 133 МГц

Начало работы с системой

•

Один DVD-дисковод 12,7 мм или сочетание CD-RW/DVD в отсека

для дисковода на устройстве.

•

Поддержка следующих конфигураций внутренних жестких дисков:

–

До пяти 3,5-дюймовых внутренних жестких дисков SAS

с возможностью горячей замены с дополнительной платой

контроллера SAS (в наличии дополнительная плата

с возможностью горячей замены)

–

До двух 3,5-дюймовых внутренних жестких дисков SAS

(Serial-Attached SCSI) с дополнительной платой контроллера SAS

(в наличии дополнительная плата с возможностью горячей замены)

•

Дополнительный контроллер удаленного доступа для удаленного

управления системой, устанавливаемый в определенный слот

на системной плате.

•

Дополнительное флэш-устройство USB для переноса данных

имитирует дисковод для гибких дисков или жёсткий диск.

•

Один блок питания на 400 Вт (в наличии дополнительно

приобретаемый резервный блок питания).

•

Два встроенных сетевых адаптера Gigabit Ethernet, поддерживающие

скорости передачи данных 10 Мб/с, 100 Мб/с и 1000 Мб/с, а также

Wake-on-LAN.

•

Плата DRAC5 (Dell Remote Access Controller Card) для удаленного

управления системы, восстановления поврежденной систем

и управления питанием Dell PowerEdge

•

Встроенная VGA-совместимая видеоподсистема с видео-

контроллером ATI ES1000 на шине PCI с частотой 33 МГц.

В данной видеоподсистеме имеется не менее 32 Мб видеопамяти

с поддержкой двумерной графики. Максимальное разрешение

1600 x 1200 при 65 536 цветах; поддерживается отображение

в режиме true-color при следующих разрешениях: 640 x 480,

800 x 600, 1024 x 768, 1280 x 1024. При установке дополнительной

платы удаленного доступа максимальное разрешение видео-

изображения 1280 x 1024.

Начало работы с системой

•

Вентиляторные модули, каждый из которых состоит из двух

двухмоторных вентиляторов, размещенных напротив процессора

и модулей памяти.

•

Вентиляторные модули, каждый из которых состоит из двух

двухмоторных вентиляторов, размещенных напротив блока питания.

Эти вентиляторы применяются для двух резервных блоков питания

(при конфигурации с жесткими дисками с возможностью горячей

замены и дополнительными блоками питания).

•

Последовательный разъём для поддержки перенаправления консоли.

•

Функции защиты, включая определение вскрытия корпуса и ключ

блокировки дополнительной лицевой панели.

•

Встроенный модуль Trusted Platform Module (TPM) (версия 1.2),

используемый в приложениях для обеспечения безопасности и

поддерживающий создание и хранение ключей, а также хранение

паролей и цифровых сертификатов (в Китае недоступен).

•

Схема управления системой и программное обеспечение,

контролирующие критические напряжения и температуры.

•

На задней панели имеются разъемы видеоадаптера, последовательных

портов, два USB-разъема и два разъема сетевых адаптеров.

•

На передней панели имеются разъем VGA и два разъема USB.

•

Также имеется один внутренний USB-разъем для загрузочного

ключа памяти.

•

1x5 ЖК-дисплей на передней панели для отображения системного

идентификатора и сообщений об ошибках.

Более подробную информацию об отдельных компонентах см. в разделе

«Спецификации» на стр. 104.

С системой поставляется следующее программное обеспечение:

•

Программа настройки системы System Setup для просмотра

и изменения информации о конфигурации системы. Дополнительную

информацию см. в разделе «Using the System Setup Program

(Использование программы настройки системы)» в руководстве

Hardware Owner’s Manual

(Руководство пользователя оборудования).

Начало работы с системой

•

Программа настройки системы предоставляет дополнительные

возможности защиты, включая системный пароль и пароль программы

настройки.

•

Видеодрайверы для отображения программ в режимах с высоким

разрешением.

Компакт-диски с документацией и программным обеспечением для

управления системой.

Поддерживаемые операционные

системы

•

Microsoft

Windows Server

2008, Web, Standard и Enterprise Edition

(32-разрядный код для платформы x86) (

при наличии

)

•

Microsoft Windows Server 2008 Web, Standard, Small Business Server

(Premium и Standard) и Enterprise (x64) Edition (

при наличии

)

•

Microsoft Windows Server 2003 Web, Standard, Small Business Server

(Premium и Standard) и Enterprise (32-bit x86) Edition (SP1 и SP2)

•

Microsoft Windows Server 2003, Standard Edition и Enterprise (x64)

Edition

•

Microsoft Windows Server 2003 R2 Standard, Small Business Server

(Premium и Standard) и Enterprise (32-bit x86) Edition

•

Microsoft Windows Server 2003 R2, Standard Edition и Enterprise x64

Edition

•

Red Hat

Enterprise Linux

ES (версии 4 и 5) (x86_32)

•

Red Hat Enterprise Linux ES (версии 4 и 5) (x86_64)

•

SUSE

Linux Enterprise Server 9 (с пакетом обновления SP4) (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64)

ПРИМЕЧАНИЕ:

Наиболее актуальную информацию о

поддерживаемых операционных системах можно найти

на веб-сайте

www.dell.com

Начало работы с системой

Прочая полезная информация

ПРЕДУПРЕЖДЕНИЕ: В документе

Product Information Guide

(Информационное руководство по продуктам) приведена важная

информация о безопасности, а также нормативная информация.

Гарантийная информация может включаться в состав данного

документа или в отдельный документ.

•

Документы

Rack Installation Guide

(Руководство по установке в стойку)

или

Rack Installation Instructions

(Инструкции по установке в стойку),

поставляемые со стойкой, описывают процедуру монтажа системы

в стойку.

•

Руководство

Getting Started Guide

(Руководство по началу работы)

содержит обзорную информацию по всем компонентам системы,

информацию по началу работы с системой и технические

характеристики.

•

В документе

Hardware Owner’s Manual

(Руководство пользователя

оборудования) предоставляется информация о характеристиках

системы и описан порядок устранения неисправностей системы

и установки или замены ее компонентов.

•

Компакт-диски, поставляемые вместе с системой, предоставляют

документацию, а также средства настройки системы и управления ею.

•

Документация по программному обеспечению для управления

системой, в которой описаны функции, требования, процедура

установки программного обеспечения и основная работа с ним.

•

Документация по операционной системе содержит описание

установки (при необходимости), настройки и использования ОС.

•

Документация по другим приобретенным отдельно компонентам

содержит информацию о настройке и установке этих компонентов.

100

Начало работы с системой

•

Обновления документов иногда прилагаются к системе для

предоставления описания изменений, внесенных в систему,

программное обеспечение и/или в документацию.

ПРИМЕЧАНИЕ:

Рекомендуется регулярно проверять наличие

обновлений на веб-сайте

support.dell.com

и в первую очередь

изучать содержащуюся в них информацию, поскольку часто она

является более новой по сравнению с информацией в других

документах.

•

В комплект поставки могут включаться файлы с информацией

о версии или файлы «Readme» с описанием последних обновлений и

изменений в системе или с дополнительной технической информацией,

предназначенной для опытных пользователей и обслуживающего

персонала.

Получение технической поддержки

В случае непонимания приведенной в настоящем руководстве процедуры

или если система не работает должным образом, см. документ

Hardware

Owner’s Manual

(Руководство пользователя оборудования).

С программой обучения и сертификации корпорации Dell (Enterprise

Training & Certification) можно ознакомиться на сайте

www.dell.com/training

Услуги обучения и сертификации доступны не во всех регионах.

Установка и конфигурирование

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением описанных

ниже процедур ознакомьтесь с инструкциями по технике

безопасности и важной нормативной информацией

в документе

Информационное руководство по продуктам

ПРЕДУПРЕЖДЕНИЕ: Для поднятия системы необходимо

прибегнуть к помощи других лиц. Во избежание телесных

повреждений не пытайтесь поднимать систему самостоятельно.

В данном разделе описываются действия по первоначальной установке

системы.

Начало работы с системой

101

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент. Сохраните все

поставляемые материалы, так как они могут понадобиться в дальнейшем.

Установка направляющего кронштейна

и системы в стойку

Установите систему в стойку после ознакомления с «Инструкциями по

технике безопасности», представленными в документации по установке

системы в стойку.

Инструкции по установке системы в стойку можно найти в документации по

установке в стойку. Для получения руководства по питанию и охлаждению

воспользуйтесь инструментом планировки монтажа в стойку на веб-сайте

www.dell.com

102

Начало работы с системой

Подключение клавиатуры, мыши и монитора

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на задней панели системы снабжены значками, позволяющими

определить правильное подключение кабелей. На кабельном соединителе

монитора необходимо затянуть винты (если они есть).

Подключение питания

Подсоедините шнур(ы) питания к системе (на иллюстрации показана

резервная система). Если подключаемая система является резервной,

укрепите шнуры ремнями Velcro, поставляемыми в комплекте с системой,

как показано на иллюстрации. Если подключаемая система является

основной, зафиксируйте шнуры питания кронштейнами, поставляемыми

в комплекте с системой.

Начало работы с системой

103

Подключите другой конец шнура к заземленной розетке или отдельному

источнику питания, например, к источнику бесперебойного питания или

блоку распределения питания.

Включение системы

Включите систему и монитор (дополнительно).

Нажмите кнопку питания на системе и мониторе. Должны засветиться

индикаторы питания. С помощью элементов управления монитора

отрегулируйте качество изображения.

Установка лицевой панели

Установка лицевой панели (дополнительно).

104

Начало работы с системой

Завершение установки операционной

системы

Если компьютер приобретен с предустановленной операционной системой,

см. соответствующую документацию, поставляемую вместе с компьютером.

Описание первоначальной установки операционной системы см. в

Кратком

руководстве по установке

. Операционная система должна быть установлена

до установки аппаратного или программного обеспечения, которое не было

приобретено вместе с системой.

Спецификации

Процессор

Тип процессора

Одноядерный процессор Intel

Celeron

445

или

Двухядерный процессор Intel Core

™

2 Duo

E6305 или E6405 Sequence

или

Четырехядерный последовательный процессор

Intel Xeon

X3323, X3353 или X3363

Шины расширения

Тип шины

PCI-X, PCIe

Разъемы расширения две дополнительные надстроечных платы

Надстроечная плата 1

Центральный

расширитель PCIe

Один 8-канальный разъем PCIe

полной высоты и половинной длины

Левый расширитель PCIe

Один 8-канальный разъем PCIe

полной высоты и половинной длины

Начало работы с системой

105

Расширитель 2

Левый расширитель PCI-X

Один 64-разрядный слот PCI-X, полной высоты

и половинной длины, с частотой 133 МГц

Центральный

расширитель PCIe

Один 8-канальный разъем PCIe полной высоты

и половинной длины

Оперативная память

Архитектура

До шести зарегистрированных модулей

памяти DDR2 RDRAM с частотой 677 МГц

и коррекцией ошибок

Разъёмы для модулей памяти

Шесть 240-контактных разъемов

Емкость модулей памяти

512 Мб, 1 Гб, 2 Гб, 4 Гб

Минимальный объем ОЗУ

512 Мб (один модуль 512 Мб)

Максимальный объем ОЗУ

24 Гб

Накопители

Жесткие диски

SATA

До двух 3,5-дюймовых, внутренних

(дополнительно для горячей замены)

SAS

До двух 3,5-дюймовых, внутренних,

с дополнительной платой контроллера SAS

(дополнительно для горячей замены)

Дисковод CD/DVD

Один дополнительный дисковод DVD

или сочетание CD-RW/DVD в отсеке

для дисководов на устройстве

ПРИМЕЧАНИЕ:

Устройства DVD

предназначены только для данных.

флэш-устройство USB

Один дополнительный накопитель, который

имитирует дисковод для гибких дисков или

жёсткий диск

Шины расширения

(Продолжение)

106

Начало работы с системой

Разъемы

Доступные снаружи

Задняя панель

Сетевой адаптер

Два разъема RJ-45 (для встроенных сетевых

адаптеров с пропускной способностью

1 гигабит)

Последовательный порт

9-контактный

USB

Два 4-контактных разъема, совместимых

с USB 2.0

Видео

15-контактный VGA-разъем

Передняя панель

Видео

15-контактный VGA-разъем

USB

Два 4-контактных разъема, совместимых

с USB 2.0

Внутренние

Каналы SATA

Три 7-контактных

USB-ключ

(для ключа памяти)

один 4-контактный, совместимый с USB 2.0

Видео

Тип видеоадаптера

Встроенный контроллер ATI ES1000 VGA

Видеопамять

Модуль DDR II: 32 Мб (мин.)-64 Мб (макс.)

Начало работы с системой

107

Электропитание

Блок питания переменного тока

Мощность в ваттах

Резервный блок питания на 400 ВТ

для жестких дисков с горячей заменой и

конфигурации с резервным блоком питания

(максимальная конфигурация)

Напряжение

100-240 В переменного тока, 50/60Гц

Максимальный бросок тока

В условиях стандартного электропитания

и нормальной окружающей среды системы

бросок тока может достигать не более 25 А

в течение не более 10 мс.

Системный аккумулятор

Круглый литиевый CR 2032 3,0 В

Габаритные размеры

Высота

4,2 см (1,67 дюйма)

Ширина

42,6 см (16,78 дюйма)

Ширина

С необязательной лицевой

панелью

69,3 см (27,29 дюйма)

Без необязательной лицевой

панели

66 см (26 дюймов)

Вес (максимальная

конфигурация, кг)

13,45 кг (29,6 фунта)

Условия эксплуатации

ПРИМЕЧАНИЕ:

Дополнительную информацию о параметрах окружающей

среды для установки определенной конфигурации системы см. на веб-узле

www.dell.com/environmental_datasheets

Температура

Рабочий режим

От 10° до 35°C (от 50° до 95°F)

Режим хранения

От –40° до 65°C (от –40° до 149°F)

108

Начало работы с системой

Относительная влажность

Рабочий режим

От 20% до 80% (без конденсации)

с максимальным изменением влажности

10% в час.

Режим хранения

5–95 % (без конденсации)

Максимальная вибрация

Рабочий режим

0,26 Grms при 5–350 Гц на 15 мин

Режим хранения

1,54 Grms при 10–250 Гц на 15 мин

Максимальная ударная нагрузка

Рабочий режим

Один ударный импульс 31 G длительностью

не более 2,6 мс в положительном направлении

по оси z (по одному импульсу с каждой

стороны системы)

Режим хранения

Шесть последовательных ударных

импульсов 71 G длительностью не более

2 мс в положительном и отрицательном

направлениях по осям x, y и z (по одному

импульсу с каждой стороны системы)

Высота над уровнем моря

Рабочий режим

от –16 до 3 048 м (от –50 до 10 000 футов)

ПРИМЕЧАНИЕ:

Если высота над

уровнем моря превышает 2 950 футов,

максимальная рабочая температура

снижается: 1

F/550 футов.

Режим хранения

От –16 до 10 600 м (от –50 до 35 000 футов)

Уровень загрязняющих веществ в атмосфере

Класс

G2 или ниже, как установлено

в ISA-S71.04-1985

Условия эксплуатации

(Продолжение)

Sistemas Dell™ PowerEdge™ R300

Procedimientos iniciales con el sistema

Notas, avisos y precauciones

NOTA:

Una NOTA proporciona información importante que le ayudará a utilizar

mejor el ordenador.

AVISO:

Un AVISO indica la posibilidad de daños en el hardware o la pérdida

de datos, e informa de cómo evitar el problema.

PRECAUCIÓN:

Un mensaje de PRECAUCIÓN indica el riesgo de daños

materiales, lesiones o incluso la muerte.

____________________

La información contenida en este documento puede modificarse sin previo aviso.

Queda estrictamente prohibida la reproducción de este documento en cualquier forma

sin la autorización por escrito de Dell

Inc.

Marcas comerciales utilizadas en este texto:

Dell

, el logotipo de

DELL

PowerEdge

son marcas

comerciales de Dell Inc.;

Intel

Pentium

Celeron

Xeon

son marcas comerciales registradas y

Core

una marca comercial de Intel Corporation en los Estados Unidos y en otros países;

Microsoft, Windows

Windows Server

son marcas comerciales o marcas comerciales registradas de Microsoft Corporation

en los Estados Unidos o en otros países;

Red Hat

Enterprise Linux

son marcas comerciales registradas

de Red Hat Inc.; SUSE es una marca comercial registrada de Novell Inc.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia

a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la

propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo SMT

Diciembre de 2007

N/P HR210

Rev. A00

Procedimientos iniciales con el sistema

111

Componentes del sistema

Los principales componentes de hardware y software del sistema son:

•

Chasis montable en rack 1U/1S que admite rieles estáticos y rieles

deslizantes.

NOTA:

Utilice el programa de configuración del sistema para visualizar la

información del procesador. Consulte “Uso del programa de configuración

del sistema” en el

Manual del propietario del hardware

•

Uno de los procesadores siguientes:

–

Procesador de un solo núcleo Intel

Celeron

445

–

Procesador de doble núcleo Intel Core™2 Duo E6305 o E6405

–

Procesador de cuatro núcleos Intel Xeon

X3323, X3353 o X3363

•

Un mínimo de 512 MB de módulos de memoria DDR2 registrada duales

o no duales a 667 MHz con ECC, ampliables a un máximo de 24 GB

mediante la instalación de combinaciones de módulos de memoria

de 512 MB, 1 GB, 2 GB o 4 GB en seis zócalos de módulo de memoria

de la placa base.

•

Una de las siguientes opciones de tarjeta vertical:

–

Dos tarjetas verticales (izquierda y central), cada una de ellas

con una ranura de expansión PCI-Express x8

O bien:

–

Una tarjeta vertical (central) con una ranura de expansión

PCI-Express x8

–

Una tarjeta vertical (izquierda) con una ranura de expansión

PCI-X de 3,3 V y 64 bits a 133 MHz

•

Una unidad de DVD o una unidad de CD-RW/DVD combinada

de 12,7 mm en un compartimiento para unidades de dispositivo.

112

Procedimientos iniciales con el sistema

•

Compatibilidad con las siguientes configuraciones de unidad de disco

interna:

–

Hasta dos unidades de disco duro SATA internas de 3,5 pulgadas con

la tarjeta controladora SAS opcional (acoplamiento activo opcional)

–

Hasta dos unidades de disco duro SCSI de conexión serie (SAS)

internas de 3,5 pulgadas con una tarjeta controladora SAS

(acoplamiento activo opcional)

•

Controladora de acceso remoto opcional para la administración remota

de sistemas que se instala en la ranura dedicada de la placa base.

•

La unidad flash USB opcional emula una unidad de disquete o de disco

duro.

•

Una fuente de alimentación de 400 W (disponible con fuente de alimen-

tación redundante opcional).

•

Dos adaptadores de red Ethernet Gigabit integrados que admiten velo-

cidades de transferencia de datos de 10 Mbps, 100 Mbps y 1 000 Mbps

compatibles con Wake-on-LAN.

•

Una tarjeta Dell Remote Access Controller (DRAC 5), que proporciona

administración remota de sistemas, recuperación del sistema en caso

de bloqueo y control de alimentación para Dell PowerEdge

•

Un subsistema de vídeo integrado compatible con VGA con una

controladora de vídeo PCI ATI ES1000 a 33 MHz. Este subsistema

de vídeo contiene un mínimo de 32 MB de memoria gráfica que

admite gráficos en 2D. La resolución máxima es de 1 600 x 1 200

con 65 536 colores; admite gráficos de color verdadero en las

resoluciones siguientes: 640 x 480, 800 x 600, 1 024 x 768 y

1 280 x 1 024. Cuando la tarjeta de acceso remoto opcional

está instalada, la resolución máxima de vídeo es de 1 280 x 1 024

•

Módulos de ventilador, cada uno con dos ventiladores de dos rotores

situados delante del procesador y la memoria.

•

Módulos de ventilador, cada uno con dos ventiladores de dos rotores

situados delante de la unidad de fuente de alimentación (PSU).

Estos ventiladores se utilizan para las dos PSU redundantes

(unidades de disco duro de acoplamiento activo y configuración

de PSU redundante).

Procedimientos iniciales con el sistema

113

•

Conector serie para admitir la redirección de consola.

•

Funciones de seguridad, como por ejemplo detección de intrusión

en el chasis y cerradura en el embellecedor opcional.

•

Un módulo de plataforma segura (TPM) versión 1.2 integrado

para aplicaciones de seguridad, que permite generar y almacenar

claves, así como almacenar contraseñas y certificados digitales

(no está disponible en China).

•

Circuitos/software de administración de sistemas que supervisan

las temperaturas y los voltajes del sistema críticos.

•

En el panel posterior se incluyen el conector de vídeo, el conector serie,

dos conectores USB y dos conectores del adaptador de red.

•

En el panel frontal se incluyen un conector VGA y dos conectores USB.

•

Se incluye un conector USB interno para una memoria USB de inicio.

•

LCD de panel frontal 1x5 para la ID y los mensajes de error del sistema.

Para obtener más información sobre componentes específicos, consulte

“Especificaciones técnicas” en la página 119.

El software siguiente está incluido en el sistema:

•

Un programa de configuración del sistema para ver y cambiar información

de configuración del sistema. Para obtener más información, consulte

“Uso del programa de configuración del sistema” en el

Manual del

propietario del hardware

•

Funciones de seguridad mejoradas, entre las que se incluyen una

contraseña del sistema y una contraseña de configuración, disponibles

mediante el programa de configuración del sistema.

•

Controladores de vídeo para visualizar programas en modos de alta

resolución.

Software de administración de sistemas y CD de documentación.

114

Procedimientos iniciales con el sistema

Sistemas operativos admitidos

•

Microsoft

Windows Server

2008 Web, Standard y Enterprise

(x86 de 32 bits) Edition

(si están disponibles)

•

Microsoft Windows Server 2008 Web, Standard, Small Business Server

(Premium y Standard) y Enterprise (x64) Edition

(si están disponibles)

•

Microsoft Windows Server 2003 Web, Standard, Small Business Server

(Premium y Standard) y Enterprise (x86 de 32 bits) Edition (SP1 y SP2)

•

Microsoft Windows Server 2003 Standard y Enterprise (x64) Edition

•

Microsoft Windows Server 2003 R2 Standard, Small Business Server

(Premium y Standard) y Enterprise (x86 de 32 bits) Edition

•

Microsoft Windows Server 2003 R2 Standard y Enterprise (x64) Edition

•

Red Hat

Enterprise Linux

ES (versiones 4 y 5) (x86_32)

•

Red Hat Enterprise Linux ES (versiones 4 y 5) (x86_64)

•

SUSE

Linux Enterprise Server 9 (x86_64) con SP4 o posterior

•

SUSE Linux Enterprise Server 10 (x86_64)

NOTA:

Para obtener la información más reciente sobre los sistemas

operativos admitidos, visite

www.dell.com

Otra información útil

PRECAUCIÓN:

Guía de información del producto

contiene información

importante sobre seguridad y normativas. La información sobre la garantía

puede estar incluida en este documento o constar en un documento aparte.

•

En los documentos

Guía de instalación del rack

Instrucciones de

instalación del rack

, incluidos con el rack, se describe cómo instalar

el sistema en un rack.

•

En la

Guía de introducción

se ofrece una visión general sobre los

componentes, la configuración y las especificaciones técnicas del sistema.

•

En el

Manual del propietario del hardware

se proporciona información

sobre los componentes del sistema y se describe cómo solucionar

problemas del sistema e instalar o sustituir componentes.

Procedimientos iniciales con el sistema

115

•

Los CD que se facilitan con el sistema proporcionan documentación

y herramientas para configurar y administrar el sistema.

•

En la documentación del software de administración de sistemas se

describen las funciones, los requisitos, la instalación y el funcionamiento

básico del software.

•

En la documentación del sistema operativo se describe cómo instalar

(si es necesario), configurar y utilizar el software del sistema operativo.

•

En la documentación de los componentes adquiridos por separado

se incluye información para configurar e instalar las opciones

correspondientes.

•

Algunas veces, con el sistema se incluyen actualizaciones que describen

los cambios realizados en el sistema, en el software o en la documentación.

NOTA:

Compruebe si hay actualizaciones en

support.dell.com

y, si las hay,

léalas antes de proceder a la instalación, puesto que a menudo sustituyen

la información contenida en otros documentos.

•

Es posible que se incluyan notas de la versión o archivos Léame para

proporcionar actualizaciones de última hora relativas al sistema o a la

documentación, o material de consulta técnica avanzada destinado

a técnicos o usuarios experimentados.

Obtención de asistencia técnica

Si no comprende algún procedimiento descrito en esta guía o si el sistema no

funciona del modo esperado, consulte el

Manual del propietario del hardware

Tiene a su disposición el servicio de formación y certificación Dell para

empresas. Para obtener más información, visite

www.dell.com/training

Es posible que este servicio no se ofrezca en todas las regiones.

116

Procedimientos iniciales con el sistema

Instalación y configuración

PRECAUCIÓN:

Antes de realizar el procedimiento siguiente, lea y siga

las instrucciones de seguridad y la información importante sobre normativas

incluidas en la

Guía de información del producto

PRECAUCIÓN:

Siempre que necesite levantar el sistema, pida la ayuda de otros.

Con el fin de evitar lesiones personales, no intente mover el sistema usted solo.

En esta sección se describen los pasos para configurar el sistema por primera

vez.

Desembalaje del sistema

Desembale el sistema e identifique cada elemento. Guarde el material

de embalaje por si lo necesita más adelante.

Instalación del riel y del sistema en un rack

Después de leer las instrucciones de seguridad incluidas en la documentación

del sistema relativa a la instalación del rack, instale el sistema en el rack.

Consulte la documentación de instalación del rack para obtener instrucciones

sobre la instalación del sistema en un rack. Para obtener pautas sobre alimen-

tación y refrigeración, consulte la herramienta de planificación de la

capacidad del rack en

www.dell.com

Procedimientos iniciales con el sistema

117

Conexión del teclado, el ratón y el monitor

Conecte el teclado, el ratón y el monitor (opcional).

Los conectores de la parte posterior del sistema incluyen iconos que indican

qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos

(si los hay) del conector del cable del monitor.

Conexión de la alimentación

Conecte los cables de alimentación al sistema (en la ilustración se muestra

un sistema redundante). En los sistemas redundantes, fije los cables con

las dos tiras de velcro que se suministran con el sistema, tal como se indica.

En los sistemas sin redundancia, fije el soporte de retención del cable de

alimentación que se suministra con el sistema.

118

Procedimientos iniciales con el sistema

Conecte el otro extremo del cable a una toma eléctrica con conexión a tierra

o a otra fuente de energía, como por ejemplo un sistema de alimentación

ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).

Encendido del sistema

Encienda el sistema y el monitor (opcional).

Presione el botón de encendido del sistema y del monitor. Los indicadores

luminosos de alimentación deberían encenderse. Ajuste los controles del

monitor hasta que la imagen mostrada sea satisfactoria.

Instalación del embellecedor

Instale el embellecedor (opcional).

Procedimientos iniciales con el sistema

119

Finalización de la configuración

del sistema operativo

Si ha adquirido un sistema operativo preinstalado, consulte la documentación

del sistema operativo que se suministra con el sistema. Para instalar un

sistema operativo por primera vez, consulte la

Guía de instalación rápida

Asegúrese de que el sistema operativo está instalado antes de instalar

hardware o software no adquirido con el sistema.

Especificaciones técnicas

Procesador

Tipo de procesador

Procesador de un solo núcleo

Intel

Celeron

445

O bien:

Procesador de doble núcleo

Intel Core

™

2 Duo secuencia E6305 o E6405

O bien:

Procesador de cuatro núcleos Intel Xeon

serie X3323, X3353 o X3363

Buses de expansión

Tipo de bus

PCI-X, PCIe

Ranuras de expansión para dos tarjetas verticales opcionales

Tarjeta vertical 1

Tarjeta vertical PCIe central

Una ranura PCIe x8 de altura completa

y media longitud

Tarjeta vertical PCIe izquierda

Una ranura PCIe x8 de altura completa

y media longitud

Tarjeta vertical 2

Tarjeta vertical PCI-X izquierda

Una ranura PCI-X de 64 bits a 133 MHz

de altura completa y media longitud

Tarjeta vertical PCIe central

Una ranura PCIe x8 de altura completa

y media longitud

120

Procedimientos iniciales con el sistema

Memoria

Arquitectura

Hasta seis módulos de memoria RDRAM DDR2

registrada a 677 MHz con ECC

Zócalos de módulo de memoria

Seis de 240 patas

Capacidades de módulo de

memoria

512 MB, 1 GB, 2 GB y 4 GB

RAM mínima

512 MB (un módulo de 512 MB)

RAM máxima

24 GB

Unidades

Unidades de disco duro

SATA

Hasta dos unidades internas de 3,5 pulgadas

(acoplamiento activo opcional)

SAS

Hasta dos unidades internas de 3,5 pulgadas

con una tarjeta controladora SAS opcional

(acoplamiento activo opcional)

Unidad de CD/DVD

Una unidad de DVD o de CD-RW/DVD

combinada opcional en un compartimiento

para unidades de dispositivo

NOTA:

Los dispositivos de DVD son sólo de datos.

Unidad flash USB

Una unidad opcional que emula una unidad

de disquete o de disco duro

Conectores

Acceso externo

Parte posterior

Adaptador de red

Dos RJ-45 (para adaptadores de red

de 1 gigabit integrados)

Serie

9 patas

USB

Dos de 4 patas compatibles con USB 2.0

Vídeo

VGA de 15 patas

Procedimientos iniciales con el sistema

121

Parte frontal

Vídeo

VGA de 15 patas

USB

Dos de 4 patas compatibles con USB 2.0

Acceso interno

Canales SATA

Tres de 7 patas

Memoria USB

Uno de 4 patas compatible con USB 2.0

Vídeo

Tipo de vídeo

Controladora VGA ATI ES1000 integrada

Memoria de vídeo

DDR II de 32 MB mínimo o 64 MB máximo

Alimentación

Fuente de alimentación de CA

Potencia

PSU redundante de 400 W para unidades

de disco duro de acoplamiento activo

más configuración de PSU redundante

(configuración máxima)

Voltaje

100–240 V CA, 50/60 Hz

Corriente de conexión máxima

En condiciones normales de línea y en todo

el ambiente del rango operativo del sistema,

la corriente de la conexión puede alcanzar

los 25 A durante 10 ms o menos

Batería del sistema

Batería de tipo botón de litio CR2032 de 3 V

Características físicas

Altura

4,2 cm

Anchura

42,6 cm

Profundidad

Con embellecedor opcional

69,3 cm

Sin embellecedor opcional

66 cm

Peso en kg (configuración máxima)

13,45 kg

Conectores

(continuación)

122

Procedimientos iniciales con el sistema

Especificaciones ambientales

NOTA:

Para obtener información adicional sobre medidas medioambientales relativas a

configuraciones del sistema específicas, visite

www.dell.com/environmental_datasheets

Temperatura

En funcionamiento

De 10 a 35 °C

En almacenamiento

De –40 a 65 °C

Humedad relativa

En funcionamiento

Del 20 al 80% (sin condensación) con una

gradación de humedad máxima del 10% por hora

En almacenamiento

Del 5 al 95% (sin condensación)

Vibración máxima

En funcionamiento

0,26 Grms a 5–350 Hz durante 15 minutos

En almacenamiento

1,54 Grms a 10–250 Hz durante 15 minutos

Impacto máximo

En funcionamiento

Un choque en el sentido positivo del eje z

(un choque en cada lado del sistema) de 31 G

durante un máximo de 2,6 ms

En almacenamiento

Seis choques ejecutados consecutivamente

en los ejes x, y y z positivo y negativo

(un choque en cada lado del sistema)

de 71 G durante un máximo de 2 ms

Altitud

En funcionamiento

De –16 a 3 048 m

NOTA:

Para altitudes superiores a los 900 m,

la temperatura máxima de funcionamiento

se reduce 1

C cada 93 m.

En almacenamiento

De –16 a 10 600 m

Nivel de contaminación atmosférica

Clase

G2 o menos de acuerdo con ISA-S71.04-1985

תליחת

הדובעה

םע

תכרעמה

136

יאנת

הביבס

הרעה

עדימל

ףסונ

לע

תודידמ

תויתביבס

רובע

תורוצת

תכרעמ

תויפיצפס

רקב

תבותכב

www.dell.com/environmental_datasheets

וטרפמט

הר

הלעפה

10°

דע

35°C

ןוסחא

-40°

דע

65°C

תיסחי תוחל

הלעפה

20%

דע

80%

)

אלל

יוביע

(

םע

הדירי

תיברמ

תיתגרדה

תוחלב

לש

10%

העשב

ןוסחא

דע

95%

)

אלל

יוביע

(

יברמ טטר

הלעפה

0.26

Grms

–350 Hz

ךשמל

תוקד

ןוסחא

1.54

Grms

–250 Hz

ךשמל

תוקד

זעז

יברמ עו

הלעפה

תמיעפ

עוזעז

תחא

ריצב

יבויחה

)

המיעפ

תחא

לכב

דצ

לש

תכרעמה

(

ךותמ

31G

ךשמל

דע

2.6

ןוסחא

שש

תומיעפ

עוזעז

תולעפומה

וזב

רחא

וז

יריצב

םייבויחה

םיילילשהו

)

המיעפ

תחא

לכב

דצ

לש

תכרעמה

(

ךותמ

71 G

ךשמל

דע

הבוג

הלעפה

-16

דע

3,048

הרעה

םיהבגל

לעמש

900

רטמ

תרוטרפמט

הלעפהה

תיברמה

איה

תולעמ

סויזלצ

ןוסחא

-16

דע

10,600

יווא םוהיז תמר

יר

Class

וא

תוחפ

רדגומכ

ISA-S71.04-1985

135

תליחת

הדובעה

םע

תכרעמה

ואדיו

גוס

ואדיו

רקב

VGA

בלושמ

ATI ES1000

ןורכיז

ואדיו

ןורכיז

DDR II

)

םומינימ

(

–

)

םומיסקמ

(

חתמ

ז חוכ קפס

םיטאווב ילמשח קפסה

PSU

ריתי

400

טאו

םיקסידל

םיחישק

םיכמותה

רוביחב

םח

ןכו

תרוצת

PSU

הריתי

)

הרוצת

תיברמ

(

ילמשח חתמ

100

–240 VAC

50/60

ילמיסקמ סנכנ םרז

יאנתב

וק

םיליגר

חווטבו

הלעפה

יאנתב

הביבס

תכרעמה

הלוכ

ןכתיי

םרזהש

סנכנה

עיגי

לכל

קפס

חוכ

ךשמל

וא

תוחפ

תללוס

תכרעמ

תללוס

עבטמ

םותיל

CR 2032 3.0-V

תודימ

תויזיפ

הבוג

4.2

בחור

42.6

קמוע

ילנויצפוא יוסיכ חול םע

69.3

ילנויצפוא יוסיכ חול אלל

לקשמ

)

הרוצת

תיברמ

קב

(

13.45

תליחת

הדובעה

םע

תכרעמה

134

םיקסיד

)

ךשמה

(

ןנוכ

CD/DVD

DVD

דחא ילנויצפוא

וא

DVD

בלושמ

ץרפמב

ןקתה לש ןנוכ

הרעה

ינקתה

DVD

םיללוכ

םינותנ

דבלב

ןנוכ

USB Flash

ןנוכ

ילנויצפוא

דחא

המדמה

ןנוכ

םינוטילקת

וא

קסי

חישק

םירבחמ

תינוציח תושיגנ

בג

םאתמ

תשר

ינש

RJ-45

)

רובע

ימאתמ

תשר

םיבלושמ

לש

(

1-Gigabit

ירוט

םיניפ

USB

םיינש

ילעב

םיניפ

ימאות

USB 2.0

ואדיו

VGA

םע

םיניפ

תיזח

ואדיו

VGA

םע

םיניפ

USB

םיינש

ילעב

םיניפ

ימאות

USB 2.0

םינפבמ תושיגנ

יצורע

SATA

השולש

םירבחמ

ילעב

םיניפ

חתפמ

USB

)

רובע

סיטרכ

ןורכיז

(

רבחמ

לעב

םיניפ

םאות

USB 2.0

133

תליחת

הדובעה

םע

תכרעמה

יקיפא

הבחרה

גוס

קיפא

PCI-X

PCIe

הבחרה יצירח

יסיטרכ ינש

riser card

םיילנויצפוא

Riser 1

Riser card

םע יזכרמ

PCIe

ץירח

PCIe

הבוגב

אלמ

יצח

ךרוא

םילולסמ

סיטרכ

Riser

םע ילאמש

PCIe

ץירח

PCIe

הבוגב

אלמ

יצח

ךרוא

םילולסמ

Riser 2

סיטרכ

Riser

םע ילאמש

PCI-X

ץירח

133 MHz

PCI-X

תויביס

הבוגב

אלמ

יצח

ךרוא

Riser card

םע יזכרמ

PCIe

ץירח

PCIe

הבוגב

אלמ

יצח

ךרוא

לעב

םילולסמ

ןורכיז

הרוטקטיכרא

דע

השש

ילודומ

ןורכיז

םימושר

DDR2 677 MHz

RDRAM

םע

ECC

םיעקש

לש

ילודומ

ןורכיז

השש

םיעקש

ילעב

240

םיניפ

תלוביק

ילודומ

ןורכיז

512

4 GB

ןורכיז

RAM

למינימ

512

)

לודומ

לש

512

(

ןורכיז

RAM

ילמיסקמ

24 GB

םיקסיד

םיחישק םיקסיד

SATA

דע

ינש

םיקסיד

םיימינפ

לדוגב

3.5

ץניא

)

ילנויצפוא

רוביחל

םח

(

SAS

דע

ינש

םיקסיד

םיימינפ

לדוגב

3.5

ץניא

םע

סיטרכ

רקב

SAS

וא

ילנויצפ

)

ילנויצפוא

רוביחל

םח

(

תליחת

הדובעה

םע

תכרעמה

132

תנקתה

חול

יוסיכה

ןקתה

תא

חול

יוסיכה

)

ילנויצפוא

תמלשה

תרדגה

תכרעמ

הלעפהה

םא

תשכר

תכרעמ

הלעפה

תנקתומ

שארמ

ןייע

דועיתב

ףרוצמה

תכרעמל

ידכ

ןיקתהל

תכרעמ

הלעפה

םעפב

הנושארה

ןייע

ךירדמ

הנקתהה

הריהמה

אדו

רעמש

תכ

הלעפהה

תנקתומ

ינפל

ןיקתתש

יביכר

הרמוח

תונכותו

אלש

ושכרנ

םע

בשחמה

םיטרפמ

םיינכט

דבעמ

דבעמ גוס

דבעמ

Intel

Celeron

445

הדיחי הביל

ןיפוליחל

Dual-Core Intel Core™2 Duo E6305

הרדס דבעמ וא

E6405

ןיפוליחל

בעמ

תעבורמ הביל לעב ירוט ד

Intel Xeon

X3323

X3353

וא

X3363

131

תליחת

הדובעה

םע

תכרעמה

רוביח

למשחה

רבח

תא

ילבכ

למשחה

לש

תכרעמה

לא

תכרעמה

)

תכרעמ

הריתי

תגצומ

רויאב

רובע

תוכרעמ

תוריתי

חטבא

תא

םילבכה

תועצמאב

יתש

תועוצר

ןדמצה

תופרוצמש

תכרעמל

פכ

גצומש

רובע

תוכרעמ

אל

תוריתי

רבח

תא

ןתיווזה

הרימשל

לע

לבכ

למשחה

ףרוצמה

תכרעמל

רבח

תא

הצקה

ינשה

לש

לבכה

עקשל

ילמשח

קראומ

וא

רוקמל

חתמ

רחא

ןוגכ

תכרעמ

לא

קספ

)

UPS

(

וא

תדיחיל

תקולח

חתמ

)

PDU

תקלדה

תכרעמה

קלדה

תא

תכרעמה

תאו

גצה

)

ילנויצפוא

ץחל

לע

גתמ

הלעפהה

תכרעמב

גצבו

תורונ

חתמה

תורומא

קולדל

ןנווכ

תא

ירקב

גצה

דע

הנומתהש

תגצומה

היהת

תועיבשל

ךנוצר

תליחת

הדובעה

םע

תכרעמה

130

תנקתה

דמעמה

תכרעמו

דמעמב

ןקתה

תא

תכרעמה

דמעמב

רחאל

תארקש

תא

תוארוה

תוחיטבה

דועיתב

לש

תנקת

דמעמה

ףרוצמה

תכרעמל

תלבקל

תוארוה

תנקתהל

תכרעמה

דמעמב

ןייע

דועיתב

הנקתהה

ףרוצמה

דמעמל

תויחנהל

אשונב

למשח

רוריקו

האר

תא

ילכ

ןונכתה

לש

תלוביק

דמעמה

תבותכב

www.dell.com

רוביח

תדלקמה

רבכעה

גצהו

רבח

תא

תדלקמה

רבכעה

גצהו

)

ילנויצפוא

לע

םירבחמה

בגב

תכרעמה

םיעיפומ

םילמס

םינייצמש

הזיא

לבכ

שי

רבחל

לכל

רבחמ

דפקה

קזחל

תא

םיגרבה

)

םא

םימייק

(

רבחמב

לבכה

לש

גצה

129

תליחת

הדובעה

םע

תכרעמה

•

םיתעל

םיפרוצמ

תכרעמל

םינוכדע

םיראתמה

תא

םייונישה

ועצובש

תכרעמב

תונכותב

וא

דועיתב

הרעה

תבותכב םישדח םינוכדע םימייק םא דימת קודב

support.dell.com

תומידק םהל שי תובורק םיתעלש רחאמ םינוכדעה תא הליחת אורקל דפקהו

לע

םירחא םיכמסמב ראותמה עדימ ינפ

•

ןכתיי

םילולכש

םג

יצבוק

readme

וא

תורעה

רצומ

ידכ

קפסל

םינוכדע

לש

עגרה

ןורחאה

תכרעמל

וא

דועיתל

וא

ידכ

קפסל

רמוח

רזע

םדקתמ

םיאשונב

םיינכט

דעוימה

םישמתשמל

םיסונמ

וא

םיאנכטל

תלבק

עויס

ינכט

םא

ךניא

ןיבמ

תא

ךילהה

ראותמה

ךירדמב

הז

וא

םא

תכרעמה

הניא

תלעופ

יופצכ

ןייע

ךירדמ

הרמוחה

שמתשמל

תוריש

הכרדהה

הכמסההו

ינוגראה

לש

Dell

ןימז

דמועו

רל

ךתוש

;

תלבקל

עדימ

ףסונ

רקב

תבותכב

www.dell.com/training

ןכתיי

תורישש

הז

וניא

ןימז

לכב

םירוזאה

הנקתה

תעיבקו

הרוצת

העדוה

ינפל

עצבתש

תא

ךילהה

אבה

ארק

תא

תוארוה

תוחיטבה

תאו

עדימ

תונקתה

ךירדמ

עדימה

לע

רצומה

לעפו

לע

םהיפ

העדוה

לכב

םעפ

ךילעש

םירהל

תא

תכרעמה

שקב

הרזע

םישנאמ

םירחא

ידכ

עונמל

תורשפא

העיצפ

לא

הסנת

םירהל

תא

תכרעמה

ךמצעב

ףיעס

הז

ראתמ

תא

םיבלשה

תנקתהל

תכרעמה

םעפב

הנושארה

תאצוה

תכרעמה

הזיראהמ

אצוה

תא

תכרעמה

ההזו

תא

לכ

םיטירפה

רומש

תא

לכ

ירמוח

הזיראה

הרקמ

קקדזתש

םהל

רחואמ

רתוי

תליחת

הדובעה

םע

תכרעמה

128

•

Red Hat® Enterprise Linux® ES

)

תואסרג

) (

x86_32

(

•

Red Hat Enterprise Linux ES

)

תואסרג

) (

x86_64

(

•

SUSE® Linux Enterprise Server 9

)

SP4

רתוי תרחואמ וא

(

)

x86_64

(

•

SUSE Linux Enterprise Server 10

)

x86_64

(

הרעה

תוכמתנ הלעפה תוכרעמ אשונב רתויב ינכדעה עדימה תלבק

רקב

תבותכב

www.dell.com

עדימ

ףסונ

יושעש

עייסל

ךל

העדוה

ךירדמ

עדימה

לע

רצומה

קפסמ

עדימ

בושח

אשונב

תוחיטב

תונקתו

ןכתיי

עדימש

לע

תוירחאה

לולכ

ךמסמב

הז

וא

ךמסמב

דרפנ

•

ךירדמה

תנקתהל

דמעמה

וא

תוארוהה

תנקתהל

דמעמה

םילולכה

םע

ןורתפ

דמעמה

םיראתמ

דציכ

ןיקתהל

תא

תכרעמה

דמעמב

•

ךירדמ

תלחתה

הדובעה

קפסמ

הריקס

תיללכ

לע

תונוכת

תכרעמה

תנקתה

תכרעמה

םיטרפמו

םיינכט

•

ךירדמ

הרמוחה

שמתשמל

קפסמ

עדימ

לע

תונוכת

תכרעמה

ראתמו

דציכ

רותפל

תויעב

תכרעמב

קתהלו

ןי

וא

ףילחהל

תא

יביכר

תכרעמה

•

םירוטילקת

םיוולנה

תכרעמל

םיקפסמ

דועית

םילכו

תעיבקל

הרוצת

לש

תכרעמה

הלוהינו

•

דועיתה

לש

הנכותה

לוהינל

תכרעמה

ראתמ

תא

תונוכתה

תושירדה

הנקתהה

תולועפהו

תויסיסבה

לש

הנכותה

•

דועית

תכרעמ

הלעפהה

ראתמ

דציכ

ןיקתהל

)

הרקמב

רוצה

(

עובקל

הרוצת

שמתשהלו

תנכותב

תכרעמ

הלעפהה

•

דועית

יבגל

םיביכר

םירחא

תשכרש

דרפנב

קפסמ

עדימ

לע

תעיבק

הרוצתה

הנקתההו

לש

םיביכר

םיילנויצפוא

הלא

127

תליחת

הדובעה

םע

רעמה

תכ

•

ירבחמ

חולה

ימדקה

םיללוכ

רבחמ

ואדיו

ינשו

ירבחמ

USB

•

רבחמ

USB

ימינפ

לולכ

רובע

סיטרכ

ןורכיז

ןתינ

לוחתאל

•

גצ

LCD 1x5

חולב

ימדקה

תגצהל

ההזמ

תכרעמ

תועדוהו

האיגש

תלבקל

עדימ

ףסונ

לע

תונוכת

תויפיצפס

הא

םיטרפמ

םיינכט

דומעב

132

תונכותה

תואבה

תולולכ

תכרעמב

•

תינכות

System Setup

)

תרדגה

תכרעמ

(

הגצהל

יונישו

לש

יטרפ

תרוצת

תכרעמה

עדימל

ףסונ

האר

"Using the System Setup Program"

)

שומיש

תינכותב

System

Setup

(

ךירד

הרמוחה

שמתשמל

•

תונוכת

החטבא

תורפושמ

ללוכ

תמסיס

תכרעמ

תמסיסו

תורדגה

תונימזה

תועצמאב

תינכותה

System Setup

•

ילהנמ

ינקתה

ואדיו

תגצהל

תוינכות

וזרב

היצול

ההובג

הנכות

לוהינל

תכרעמה

ירוטילקתו

דועית

תוכרעמ

הלעפה

תוכמתנ

•

Microsoft® Windows Server® 2008

תורודהמ

Web

Standard

Enterprise

)

תויביס

x86

(

)

םא

ןימז

(

•

Microsoft Windows Server 2008

תורודהמ

Web

Standard

Small Business Server

)

Premium

Standard

(

Enterprise

(x64)

)

ןימז םא

(

•

Microsoft Windows Server 2003

תורודהמ

Web

Standard

Small Business Server

)

Premium

Standard

(

Enterprise

)

תויביס

x86

(

)

SP1

SP2

(

•

Microsoft Windows Server 2003

תורודהמ

Standard

Enterprise

)

x64

(

•

Microsoft Windows Server 2003 R2

תורודהמ

Standard

Small Business Server

)

Premium

Standard

(

Enterprise

)

תויביס

x86

(

•

Microsoft Windows Server 2003 R2

תורודהמ

Standard

Enterprise

x64

תליחת

הדובעה

םע

תכרעמה

126

•

רקב

השיג

קוחרמ

ילנויצפוא

רובע

לוהינ

תוכרעמ

תוקוחר

ןקתומה

ץירחב

ידועייה

חולב

תכרעמה

•

ןנוכ

USB Flash

ילנויצפוא

המדמה

ןנוכ

םיטקסיד

וא

ןנוכ

חישק

•

קפס

חוכ

ךמותה

תקפסאב

םרז

לש

400

)

תקפסא

למשח

הריתי

תילנויצפוא

תמייק

•

ימאתמ

תשר

םיבלושמ

גוסמ

Gigabit Ethernet

םיכמותה

בצקב

םינותנ

לש

Mbps

100

Mbps

וא

1000

Mbps

םע

הכימת

Wake-on-LAN

•

סיטרכ

רקב

השיג

קוחרמ

לש

Dell

(DRAC5)

קפסמה

לוהינ

תכרעמ

קוחרמ

םוקי

תכרעמ

הלפנש

תויצקנופו

תרקב

חוכ

רובע

.Dell PowerEdge

•

תכרעמ

הנשמ

לש

ואדיו

םאות

VGA

םע

רקב

ואדיו

ATI ES1000

33 MHz PCI

תכרעמ

הנשמה

לש

ואדיווה

תללוכ

םומינימ

לש

ןורכיז

יפרג

חפנב

32MB

םע

הכימת

הקיפרגב

וד

תידממ

היצולוזרה

תיברמה

איה

1600 x 1200

םע

536

םיעבצ

;

הקיפרג

עבצב

יתימא

תכמתנ

תויצולוזרב

תואבה

640

x 480

800

x 600

1024 x 768

1280

x 1024

סיטרכשכ

השיגה

קוחרמ

ילנויצפואה

ןקתומ

תיצולוזר

ואדיווה

תיברמה

איה

1280 x 1024

•

ילודומ

םיררוואמ

לכש

דחא

םהמ

בכרומ

ינשמ

םיררוואמ

ילעב

רוטור

לופכ

םימקומ

תיזחב

דבעמה

ןורכיזהו

•

ילודומ

םיררוואמ

םיבכרומה

ינשמ

םיררוואמ

ילעב

רוטור

לופכ

םימקוממ

תיזחב

PSU

םיררוואמ

הלא

םישמשמ

ינשל

PSU

םיריתיה

)

םיקסיד

םיחישק

םיכמותה

רוביחב

םח

תרוצתו

PSU

הריתי

•

רבחמ

ירוט

תכימתל

הנווכה

שדחמ

לש

הלוסנוק

•

תונוכת

החטב

ללוכ

יוהיז

העיגפ

תבשותב

תליענו

םישקמ

חולב

יוסיכה

ילנויצפואה

•

לודומ

המרופטלפ

הנמיהמ

)

TPM

(

בלושמ

הסרג

1.2

שמשמ

ימושייל

החטבא

לגוסמו

רוציל

ןסחאלו

תוחתפמ

ןסחאלו

תואמסיס

םירושיאו

םיילטיגיד

) .

אל

ןימז

ןיסב

•

הנכות

לגעמ

ילמשח

לוהינל

תכרעמ

חקפמה

לע

םינותנ

םייטירק

לש

תכרעמה

ןוגכ

גאטלוו

תורוטרפמטו

•

ירבחמ

חולה

ירוחאה

םיללוכ

רוביח

ואדיו

רוביח

ירוט

ינש

USB

ינשו

ירבחמ

םאתמ

תשר

125

תליחת

הדובעה

םע

תכרעמה

תונוכת

תכרעמה

תונוכת

הרמוחה

הנכותהו

ויזכרמה

לש

תכרעמה

תוללוכ

•

תבשות

תרשפאמה

רוביח

דמעמל

םע

הכימת

תוליסמל

תוחיינ

תוליסמלו

הזזה

הרעה

תינכותב שמתשה

System Setup

)

תכרעמה תרדגה

(

תא גיצהל ידכ

דבעמה יטרפ

האר

Using the System Setup Program

) "

תינכותב שומיש

System Setup

(

שמתשמל הרמוחה ךירדמ

•

דחא

םידבעמהמ

םיאבה

–

דבעמ

הביל

תדדוב

Intel

Celeron

445

–

דבעמ

הביל

הלופכ

הרדסמ

Intel Core™2 Duo E6305

וא

דבעמ

הרדסמ

E6405

–

דבעמ

Intel Xeon

X3323

X3353

וא

X3363

לעב

הביל

תעבורמ

•

ילודומ

ןורכיז

DDR2

םימושר

חפנב

512 MB

תוריהמבו

667 MHz

םע

ECC

םינתינה

גורדשל

חפנל

יברמ

לש

ןורכיז

24 GB

לע

ידי

תנקתה

בוליש

לש

ילודומ

ןורכיז

חפנב

512

וא

הששב

םיעקש

לש

ילודומ

ןורכיז

חולב

תכרעמה

הרושב

תחא

וא

םייתש

•

תחא

תויורשפאהמ

תואבה

לש

riser card

–

ינש

Riser Card

)

דצב

לאמש

זכרמבו

(

לכש

דחא

םהמ

קפסמ

ץירח

הבחרה

גוסמ

PCI-Express

בחורב

םילולסמ

ןיפוליחל

–

סיטרכ

Riser Card

דחא

)

זכרמב

(

קפסמה

ץירח

הבחרה

גוסמ

PCI-Express

בחורב

םילולסמ

–

סיטרכ

Riser Card

)

דצב

לאמש

(

קפסמה

ץירח

הבחרה

גוסמ

PCI-X

3.3 V

ויביס

133 MHz

•

DVD

דחא

לש

12.7

וא

CD-RW/DVD

בלושמ

ץרפמב

ןנוכ

לש

ןקתה

•

הכימת

תורוצתב

תואבה

לש

קסיד

חישק

ימינפ

–

דע

ינש

םיקסיד

םיחישק

םיימינפ

גוסמ

SATA

לדוגב

ץניא

םע

סיטרכ

רקב

SAS

ילנויצפוא

)

תיצפוא

רוביח

םח

הנימז

–

דע

ינש

םיקסיד

םיחישק

גוסמ

Serial

Attached

םיימינפ

לדוגב

3.5

ץניא

םע

סיטרכ

רקב

SAS

ילנויצפוא

)

תיצפוא

רוביח

םח

הנימז

תורעה

תועדוה

תוארתהו

הרעה

הצע

תנייצמ

עדימ

בושח

עייסיש

ךל

לצנל

תא

בשחמה

הרוצב

הבוט

רתוי

העדוה

הרעה

תנייצמ

תורשפא

לש

קזנ

הרמוחל

וא

ןדבוא

םינותנ

הריבסמו

דציכ

ענמיהל

היעבהמ

הארתה

הרהזא

תנייצמ

תורשפא

לש

קזנ

שוכרל

העיגפ

תינפוג

וא

תוומ

____________________

תמדקומ העדוה אלל םייונישל ןותנ הז ךמסמב לולכה עדימה

תורומש תויוכזה לכ

לח

רוסיא

לע

תעש

הז ךמסמ קו

איהש ךרד לכב

תאמ בתכב תושר תלבק אלל

Dell Inc

םינמיס

םיירחסמ

שמשמה

םי

טסקטב

הז

Dell

וגולה

לש

DELL

PowerEdge

םה

םינמיס

םיירחסמ

לש

Dell Inc.

;

Intel

Pentium

Celeron

Xeon

םה

םינמיס

םיירחסמ

Core

אוה

ןמיס

ירחסמ

לש

Intel Corporation

הראב

תונידמבו

תורחא

;

Microsoft

Windows

Windows Server

םה

םינמיס

םיירחסמ

וא

םינמיס

םיירחסמ

םימושר

לש

Microsoft Corporation

הראב

וא

תונידמ

תורחא

;

Red Hat

Enterprise Linux

םה

םינמיס

םיירחסמ

םימושר

לש

Red Hat Inc

;

SUSE

אוה

ןמיס

ירחסמ

םושר

לש

Novell Inc.

םינמיס

םיירחסמ

תומשו

םיירחסמ

םירחא

םירכזומה

ךמסמב

הז

םיסחייתמ

םימרוגל

םינעוטה

תולעבל

לע

םינמיסה

לעו

תומשה

וא

לע

םירצומה

לש

םימרוג

הלא

. Dell Inc.

תרענתמ

לכמ

ןיינע

יניינק

םינמיסב

םיירחסמ

תומשבו

םיירחסמ

טעמל

םינמיסה

תומשהו

הלש

המצע

םגד

SMT

רבמצד

2007

רפסמ

קלח

HR210

הרודהמ

A00

תוכרעמ Dell™ PowerEdge™ R300

תליחת הדובעה םע תכרעמה

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Dell PowerEdge 860

Dell PowerEdge C410X

Dell PowerEdge 1950

Dell PowerConnect 3024

Dell PowerEdge 300: Environmental

Environmental: Dell PowerEdge 300

Table of contents

Dell™ PowerEdge™ Systémy R300

Začínáme se systémem

Systèmes Dell™ PowerEdge™ R300

Guide de mise en route

Dell™ PowerEdge™ R300 Systeme

Erste Schritte mit dem System

Dell™ PowerEdge™ Συστήµατα R300

Τα πρώτα βήµατα µε το σύστηµά σας

Dell™ PowerEdge™ Systemy R300

Rozpoczęcie pracy z systemem

Dell™ PowerEdge™ Системы R300

Начало работы с системой

Sistemas Dell™ PowerEdge™ R300

Procedimientos iniciales con el sistema

תוכרעמ Dell™ PowerEdge™ R300

תליחת הדובעה םע תכרעמה

Top 10 manuals

Additional manuals
