Poznámky, upozornění a výstrahy

POZNÁMKA: POZNÁMKA označuje důležitou informaci, která vám pomůže při lepším využívání vašeho

počítače.

UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje

návod, jak se danému problému vyhnout.

VAROVÁNÍ: Výstraha („POZOR“) poukazuje na riziko poškození majetku, poranění nebo smrtelného

úrazu.

_________________

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění.

© 2005 Dell Inc. Všechna práva vyhrazena.

Reprodukce jakýmkoli způsobem bez písemného povolení společnosti Dell Computer Corporation je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, logo DELL, PowerEdge a Dell OpenManage jsou ochranné známky společnosti Dell Inc.;

Intel a Xeon jsou registrované ochranné známky společnosti Intel; Microsoft a Windows jsou registrované obchodní známky a Windows Server

je obchodní známka společnosti Microsoft; Red Hat je registrovaná obchodní známka společnosti Red Hat, Inc.; SUSE je registrovaná obchodní

známka společnosti SUSE LINUX Products GmbH.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy odkazující na subjekty, kterým tyto známky či názvy patří,

nebo na jejich výrobky. Společnost Dell Inc. se zříká jakýchkoli vlastnických zájmů o jiné než vlastní ochranné známky a obchodní názvy.

Model EMU01

Listopad 2005 P/N CD608 Rev. A00

Systémové funkce

Hlavní hardwarové a softwarové funkce systému jsou:

®

®

•

Jeden nebo dva dvoujádrové procesory řady Intel

Xeon

5000.

•

Podpora SMP (symmetric multiprocessing), která je k dispozici u systémů se dvěma mikroprocesory

Intel Xeon. SMP výrazně zvyšuje celkový výkon systému rozdělením mikroprocesorových operací mezi

nezávislé mikroprocesory. Pro využití výhod této funkce je třeba použít operační systém podporující SMP.

POZNÁMKA: Jestliže se rozhodnete pro upgrade vašeho systému instalací druhého mikroprocesoru,

je nutné objednat mikroprocesorovou sadu pro upgrade od spoleènosti Dell

.

Ne všechny verze

mikroprocesorù Intel Xeon jsou na pozici druhého mikroprocesoru plnì funkèní. Sada pro upgrade od

spoleènosti Dell obsahuje správnou verzi mikroprocesoru spolu s pokyny k provedení upgradu. Oba

mikroprocesory musí mít stejnou vnitøní operaèní frekvenci a velikost cache.

•

Minimálně 512 MB v pamět’ových modulech FB-DIMM (fully buffered) s frekvencí 533 nebo 667 MHz

(je-li k dispozici) , s možností rozšíření až na 32 GB instalací příslušných kombinací pamět’ových modulů

o velikostech 256 MB, 512 MB, 1 GB, 2 GB nebo 4GB do osmi slotů na systémové desce.

Systém pracuje i s redundantní pamětí, která umožňuje sparing a zrcadlení paměti. Každá z těchto funkcí

je k dispozici v případě, že je nainstalováno osm identických pamě

t’

ových modulů.

•

Podpora dvou SAS (Serial Attached SCSI) (10000 nebo 15000 ot./min) pevných disků, 3,5 palce, interní

hot-plug, nebo SATA (7200 ot./min) pevných disků, nebo podpora až čtyř SAS (10000 ot./min) pevných

disků, 2,5 palce, interní hot-plug.

•

Volitelná slim-line IDE CD-ROM, DVD-ROM nebo DVD-ROM/CD-RW mechanika.

•

Až dva hot-plug napájecí zdroje 670 W v konfiguraci 1 + 1 záložní (volitelný).

•

Čtyři ventilátorové moduly, každý modul sestává ze dvou ventilátorů s duálním rotorem, celkem tedy osm

chladicích ventilátorů.

Systémová deska má následující funkce:

•

Jedna z následujících opcí riser karty:

–

Dvě riser karty (levá a střední), každá poskytující rozšiřující slot PCI Express x8 lane.

NEBO

–

Dvě riser karty (levá a střední), každá poskytující rozšiřující slot PCI-X, 3,3 V, 64-bit, 133 MHz.

Rozšiřující sloty jsou na dvou samostatných sběrnicích

.

•

Dedikovaný slot pro integrovaný SAS host bus adaptér nebo volitelnou integrovanou kartu RAID řadiče

s 256 MB cache paměti a RAID baterií.

POZNÁMKA: Bootování systému není podporováno z externího zařízení připojeného k adaptéru SAS nebo

SCSI, včetně SAS 5/E, PERC 5/E nebo PERC 4e/DC. Aktuální informaci k podpoře při bootování z

externích zařízení naleznete na adrese support.dell.com.

•

Dvě integrovaná sít’ové karty Gigabit Ethernet podporující datový přenos rychlostí 10 Mbps, 100 Mbps

a 1000 Mbps.

Začínáme se systémem 15

•

Čtyři konektory USB 2.0 (dva na přední a dva na zadní straně)

podporující externí

disketovou mechaniku,

CD-ROM mechaniku, klávesnici, myš nebo USB flash disk.

•

Volitelný ovladač pro vzdálený přístup umožňující vzdálenou správu systému.

•

Integrovaný VGA kompatibilní grafický subsystém s ATI ES1000, 33 MHz PCI grafickou kartou.

Tento grafický subsystém disponuje min. 16 MB grafické paměti s podporou 2D grafiky. Maximální

rozlišení je 1600 x 1200 bodů při 65536 barvách; grafiky true color jsou podporovány v následujících

rozlišeních: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024. Je-li nainstalována volitelná karta

ovladače pro vzdálený přístup, je max. grafické rozlišení 1280 x 1024

.

•

Okruhy systémové správy monitorující funkci systémových ventilátorů a kritická napětí a teploty

v systému. Okruhy systémové správy spolupracují se softwarem systémové správy.

•

Konektory na zadním panelu - sériový port, video, dva USB a dva sít’ové konektory.

•

Konektory na předním panelu - video a dva USB konektory.

•

1x5 LCD na předním panelu pro zobrazení ID systému a chybových hlášení.

Pro více informací o specifických funkcích viz „Technická specifikace“ na straně 21.

Podporované operační systémy

Váš systém podporuje následující operační systémy:

®

•

Microsoft

Windows Server

™

2003 Standard, Enterprise a Web Editions

•

Microsoft Windows Server 2003 Standard a Enterprise x64 Editions

®

•

Red Hat

Enterprise Linux AS, ES a WS (verze 3 a 4) pro Intel x86

•

Red Hat Enterprise Linux AS, ES, WS (verze 4) pro Intel Extended Memory 64 Technology

(Intel EM64T)

®

•

SUSE

Linux Enterprise Server 9 pro Intel EM64T

®

®

•

Novell

NetWare

6.5 (je-li k dispozici) (není k dispozici jako továrně předinstalovaný OS)

Další užitečné informace

POZOR: Informační příručka produktu obsahuje důležité bezpečnostní a právní informace.

Informace o záruce je součástí tohoto dokumentu nebo je přiložena samostatně.

•

Příručka pro instalaci do stojanu

nebo

Pokyny pro instalaci do stojanu

dodané s vaším stojanovým

systémem popisují instalaci vašeho systému do stojanu.

•

Uživatelská příručka k hardwaru

obsahuje informaci o funkcích systému a popisuje řešení problémů

se systémem a instalaci nebo výměnu systémových komponent. Tento dokument můžete nalézt na CD,

která byla dodána s vaším systémem, nebo na adrese

support.dell.com

.

•

CD dodaná se systémem obsahují dokumentaci a nástroje pro konfiguraci a správu vašeho systému.

16 Začínáme se systémem

•

S počítačem bývají dodávány aktualizace, které popisují změny v počítači, softwaru a/nebo

v dokumentaci.

POZNÁMKA: Vždy nejprve zkontrolujte a pročtěte aktualizace uvedené na adrese support.dell.com,

protože tyto aktualizace často nahrazují informace v ostatních dokumentech.

•

Poznámky a soubory „readme“ mohou být také součástí dodávky a obsahují poslední aktualizace k

systému nebo dokumentaci, příp. rozšířené technické materiály určené zkušeným uživatelům a technikům.

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li systém podle očekávání,

nahlédněte do Uživatelské příručky k hardwaru.

Společnosti Dell rovněž nabízí trénink a certifikaci (Dell™ Enterprise Training and Certification); pro více

informací navštivte www.dell.com/training. Tato služba nemusí být nabízena ve všech regionech.

Instalace a konfigurace

POZOR: Před provedením následujícího postupu si pročtěte a postupujte podle bezpečnostních

pokynů a důležitých předpisů uvedených v Informační příručka produktu.

V této části jsou popsány kroky, které je nutné provést při první instalaci vašeho systému.

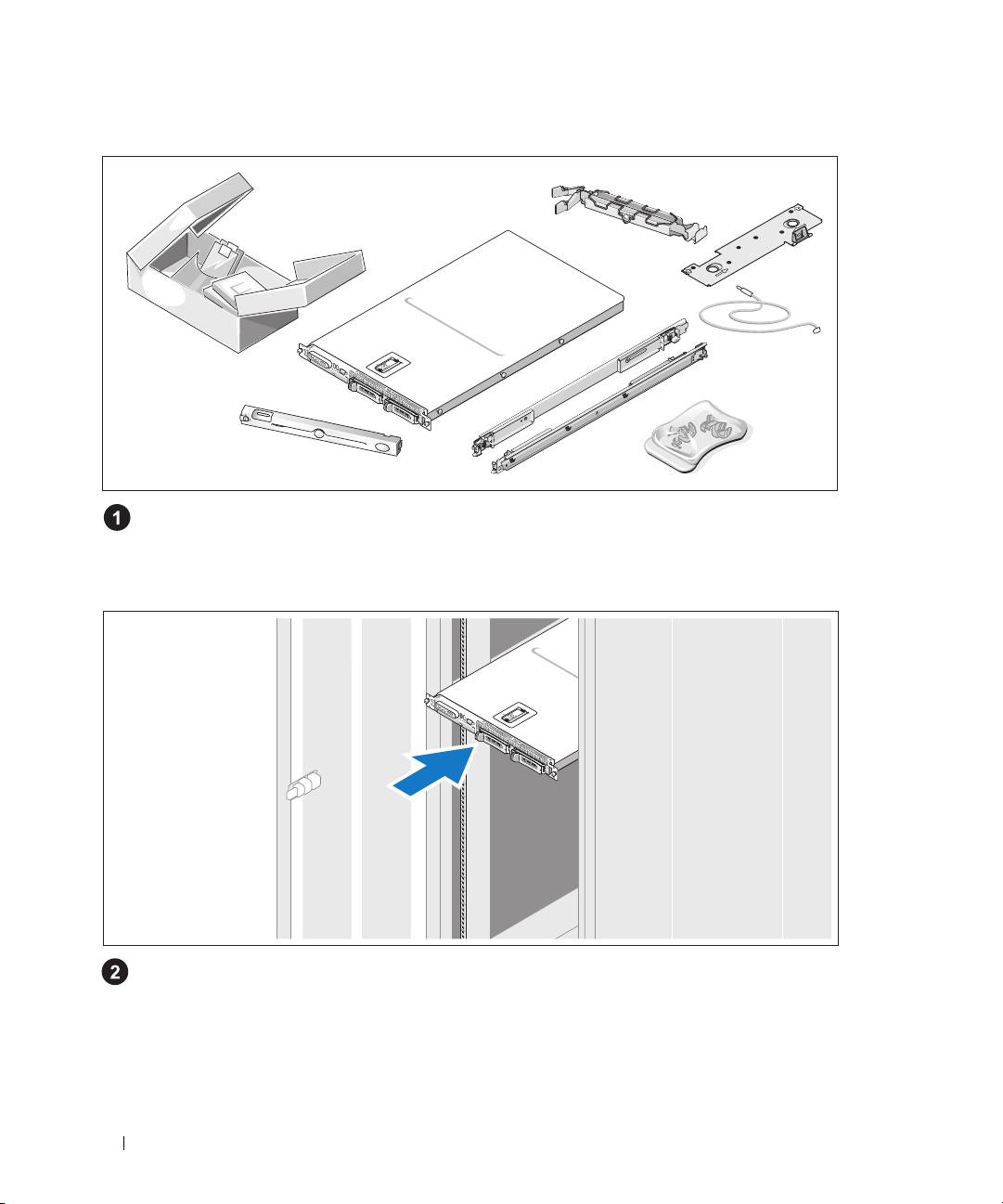

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti.

Veškerý obalový materiál uschovejte pro případ pozdější potřeby.

Začínáme se systémem 17

Instalace kolejniček a systému do stojanu

Nejprve si přečtěte „Bezpečnostní pokyny“ uvedené v instalační dokumentaci stojanu a systému,

potom proveďte instalaci systém do stojanu.

Pokyny pro instalaci systému do stojanu naleznete v dokumentaci pro instalování stojanu.

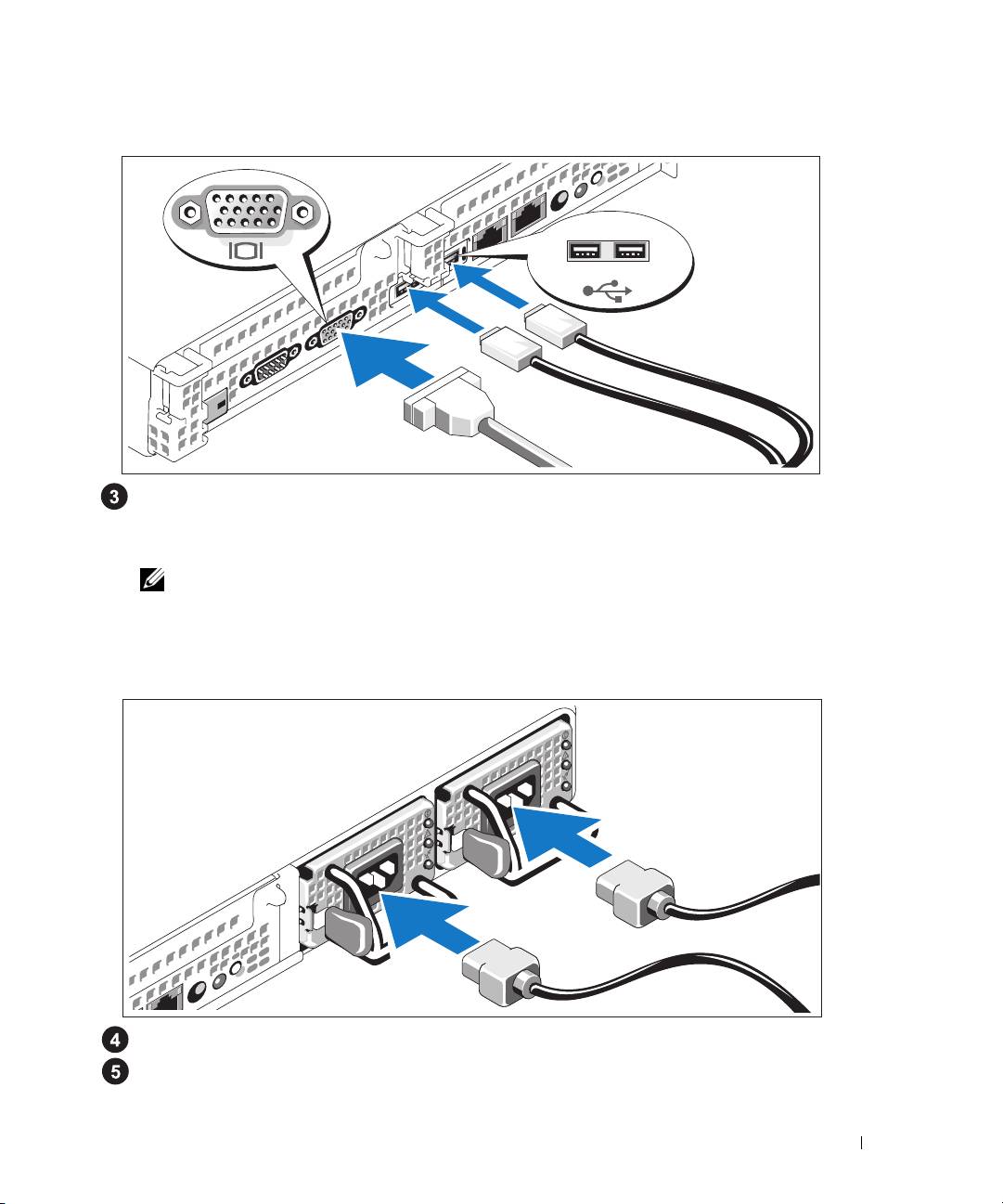

Připojení klávesnice, myši a monitoru

Připojte klávesnici, myš a monitor (volitelné).

Konektory na zadní straně systému mají ikony znázorňující, který kabel připojit ke kterému konektoru.

Zajistěte, aby šrouby na konektoru kabelu monitoru byly dobře dotaženy (je-li jimi konektor vybaven).

POZNÁMKA: Jestliže k systému připojíte současně dva monitory, s použitím předního i zadního video-

konektoru, pak je výchozím monitor připojený vpředu, protože v jednom okamžiku může být aktivní

pouze jeden monitor.

18 Začínáme se systémem

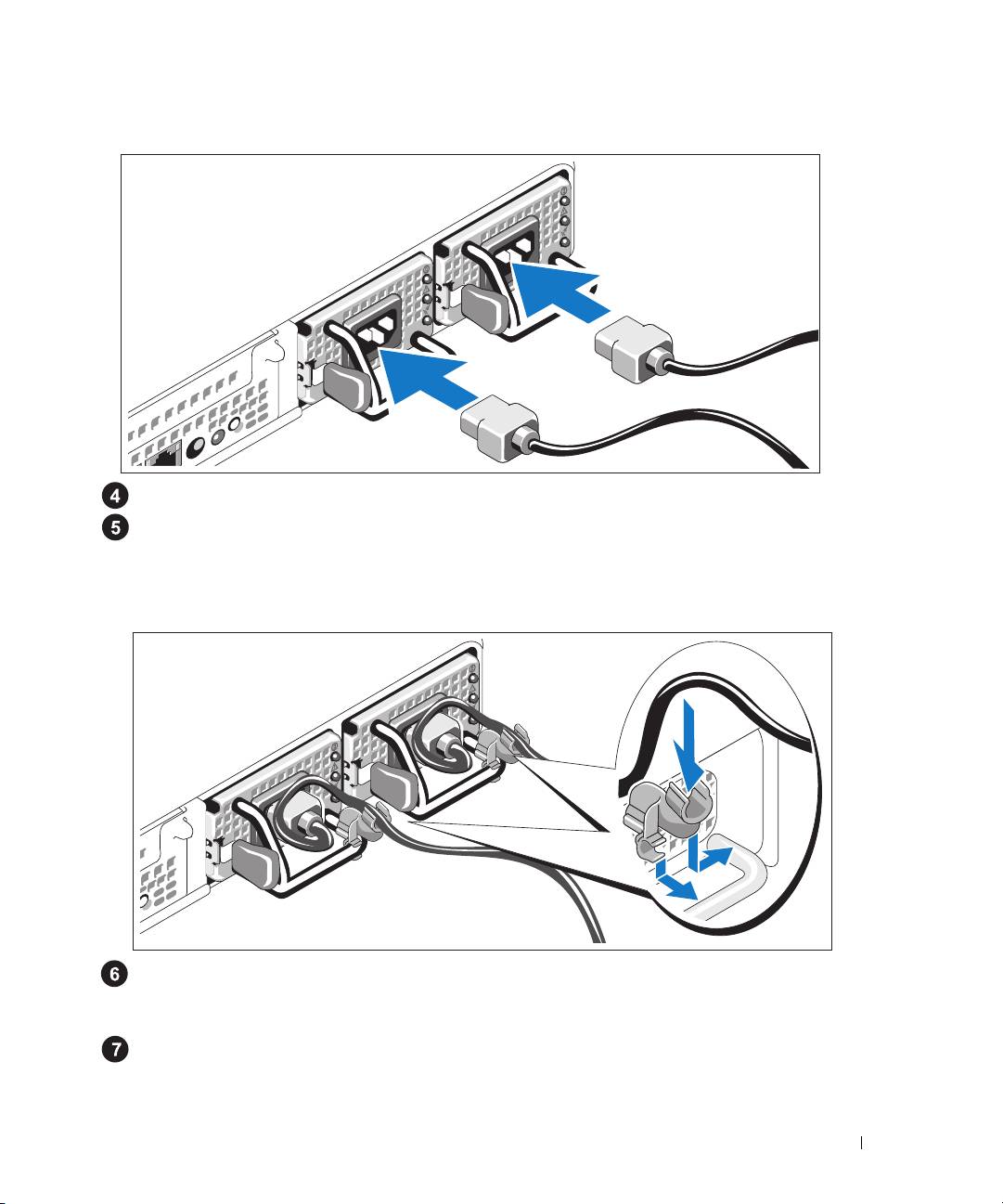

Připojení ke zdroji napětí

Připojte napájecí kabel(y) systému do systému.

Poté zasuňte druhý konec kabelu do uzemněné elektrické zásuvky nebo ho připojte k samostatnému

zdroji napájení, například k UPS (Uninterruptible Power Supply - zdroj nepřerušitelného napájení)

nebo jednotce rozvaděče (PDU).

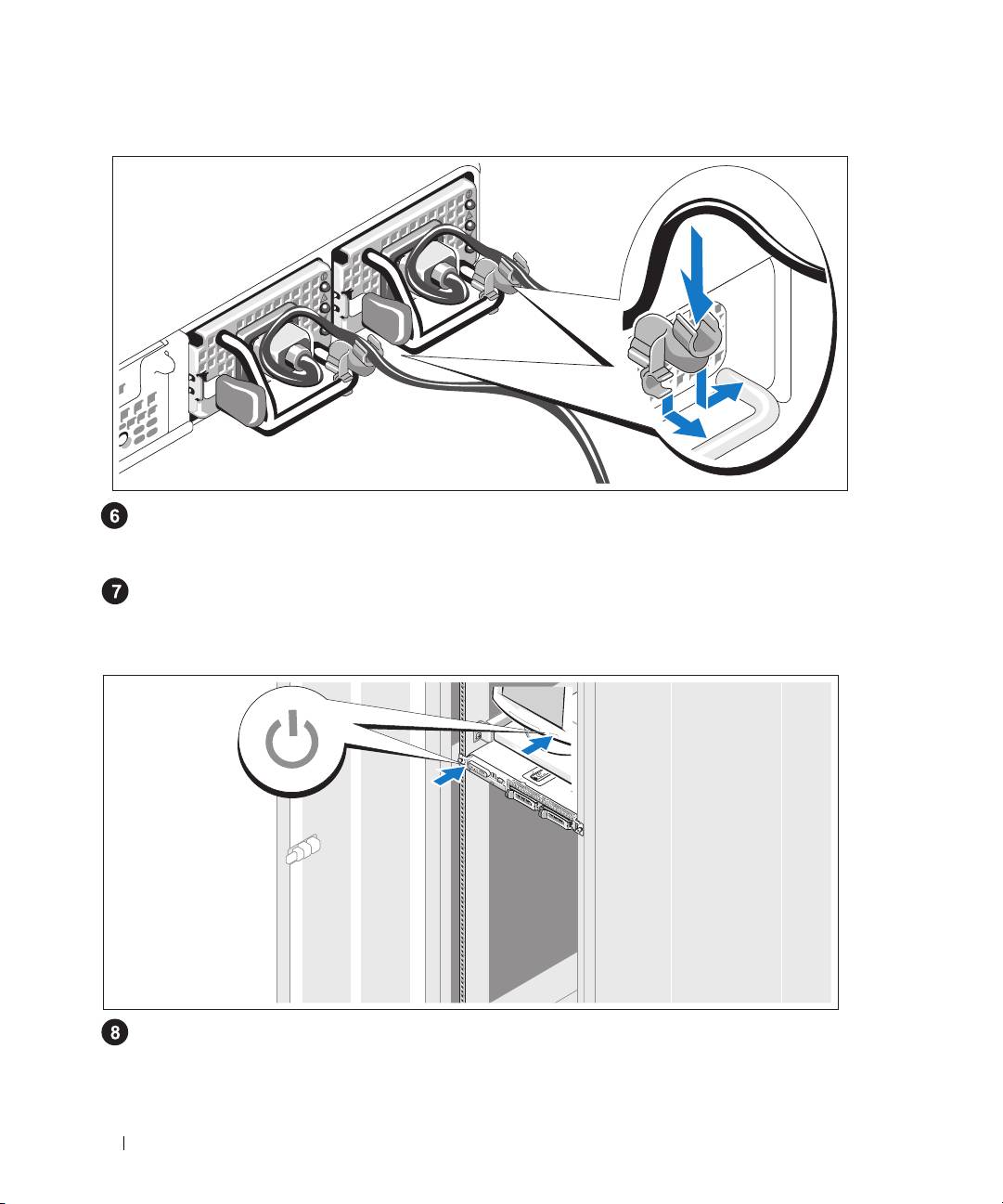

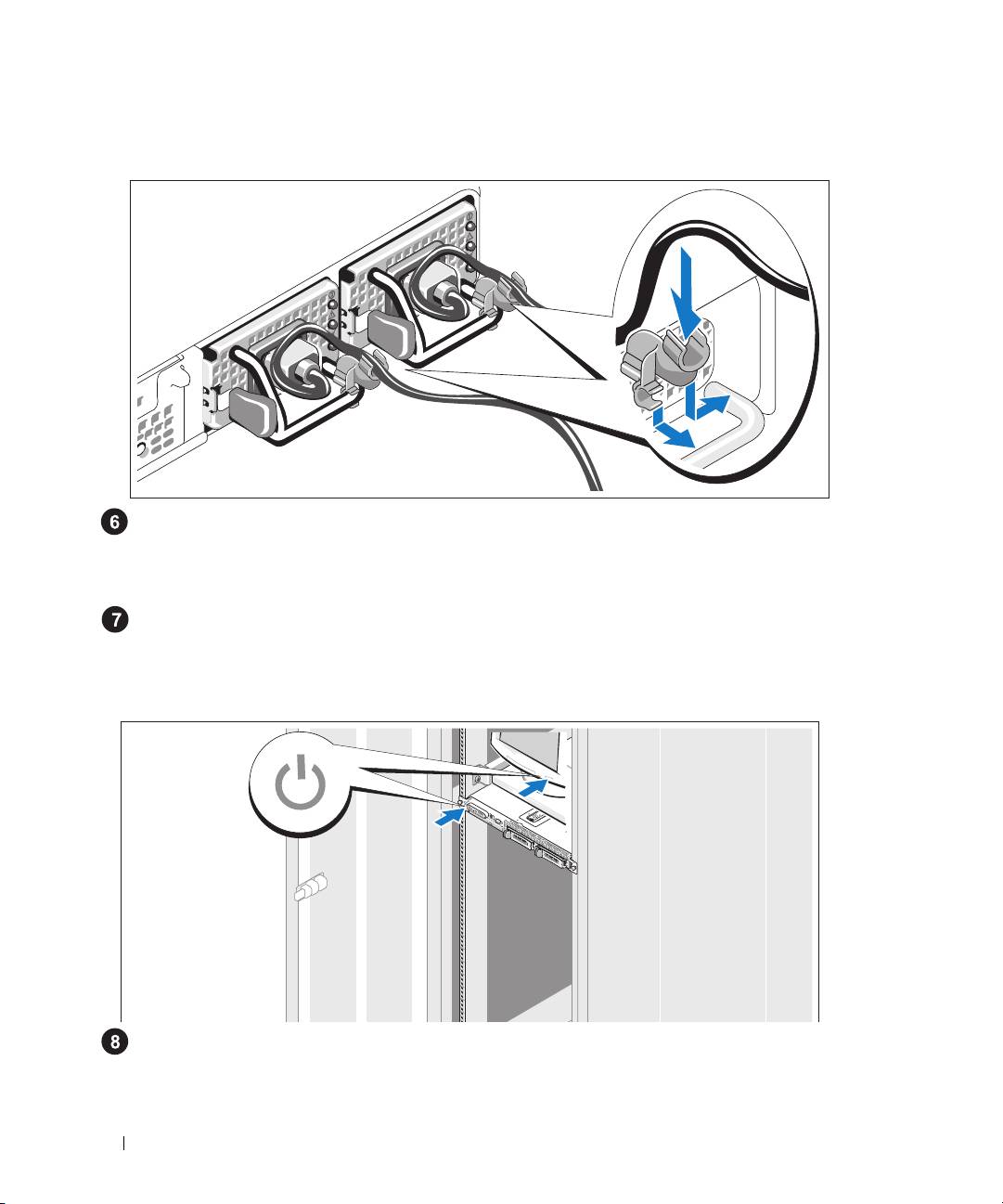

Instalace napájecích kabelů do retenčních svorek (volitelně)

Připevněte retenční svorku napájecího kabelu do pravého ohybu rukojeti napájecího zdroje.

Napájecí kabel ohněte do tvaru oka, jak je znázorněno na obrázku, a připevněte ho do

příslušného úchytu. Celý postup zopakujte u druhého napájecího kabelu.

Poté zasuňte druhý konec napájecích kabelů do uzemněné elektrické zásuvky nebo je připojte k

samostatnému zdroji napájení, například k UPS (Uninterruptible Power Supply - zdroj nepřerušitelného

napájení) nebo jednotce rozvaděče (PDU).

Začínáme se systémem 19

Zapnutí systému

Zapněte systém a monitor (volitelný).

Stiskněte vypínač na systému a na monitoru. Kontrolky napájení by se měly rozsvítit. Upravte

ovládací prvky monitoru tak, aby byl obraz uspokojivý.

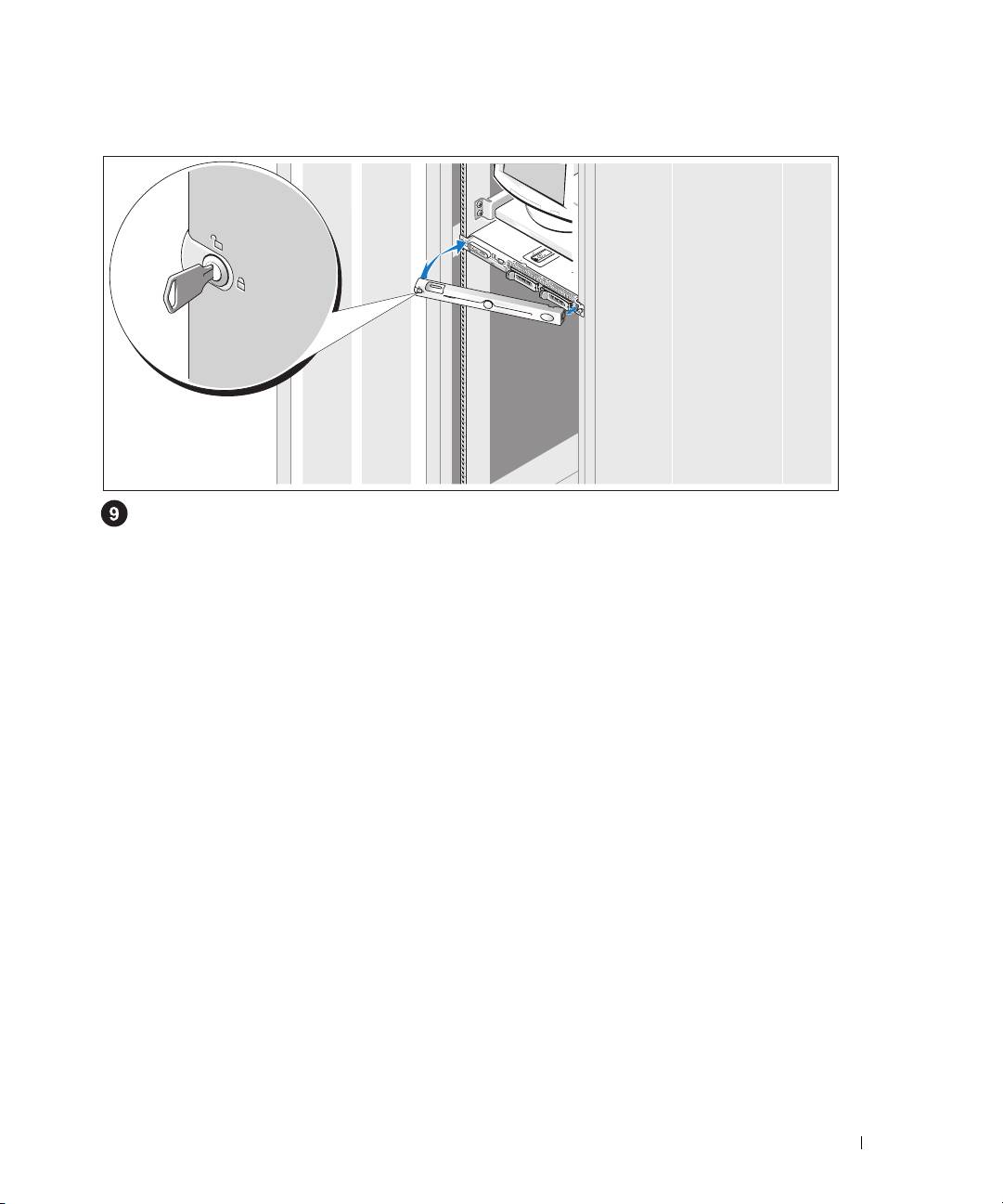

Instalace čelního krytu

Nainstalujte čelní kryt (volitelný).

20 Začínáme se systémem

Dokončení nastavení operačního systému

Jestliže jste zakoupili systém s předinstalovaným operačním systémem, nahlédněte do dokumentace k

operačnímu systému, která byla se systémem dodána. Pokyny k první instalaci operačního systému viz

Příručka rychlé instalace. Dříve než začnete s instalací hardwaru či softwaru, který nebyl zakoupen

společně se systémem, se ujistěte, že máte nainstalovaný operační systém.

Technická specifikace

Procesor

Typ procesoru Jeden nebo dva dvoujádrové procesory řady Intel Xeon

5000.

Rozšiřující sběrnice

Typ sběrnice PCI-X, PCIe

Rozšiřující sloty prostřednictvím riser karty:

PCI-X střední a levá riser karta

Dva celovysoké, polodélkové 3,3 V, 64-bit, 133 MHz

nebo

nebo

PCIe střední a levá riser karta

Dva x8 lane

Pamět’

Architektura PC2-4200 533 MHz FB-DIMM (fully buffered) s ochranou

ECC, s dvousměrnou replikací (PC2-5300 667 MHz FB-

DIMM, je-li k dispozici)

Sloty pro pamě

t’

ové moduly Osm 240-pin

Kapacity pamě

t’

ových modulů 256 MB, 512 MB, 1 GB, 2 GB, 4 GB

Min. RAM 512 MB (dva moduly 256 MB)

Max. RAM 32 GB

Disky

SAS nebo SATA pevné disky Až dva 3,5 palcové, interní, hot-plug, (volitelně) s backplane

podporou

nebo nebo

SAS pevné disky Až čtyři 2,5 palcové, interní, hot-plug, (volitelně) s backplane

podporou

Optické mechaniky Jedna volitelná slim-line IDE CD-ROM, DVD-ROM/CD-

RW nebo DVD-ROM mechanika

NOTE: DVD zaøízení jsou urèena pouze pro data

Začínáme se systémem 21

Konektory

Vzadu

Sí

t’

ové

dva RJ-45 (pro integrovanou sí

t’

ovou kartu 1 GB)

Sériové

9-pin, DTE, 16550 kompatibilní

USB Dva 4-pin, USB 2.0 kompatibilní

Video

15-pin VGA

Vpředu

Video

15-pin VGA

USB

Dva 4-pin, USB 2.0 kompatibilní

Grafika

Typ grafiky Grafická karta ATI ES1000; VGA konektor

Grafická pamě

t’

16 MB DDR SDRAM

Napájení

Střídavý proud (na jeden napájecí zdroj)

Výkon

670 W

Napětí

90 - 264 VAC, automatické přepínání rozsahu, 47 - 63 Hz,

10,0 A (při 90 VAC)

Odvod tepla

2697 BTU/hod. (max.)

Max. zapínací proud

V typických podmínkách napájení a v celém provozním

rozsahu systému může zapínací (nárazový) proud dosáhnout

55 A na jeden napájecí zdroj po dobu 10 ms nebo méně.

Baterie

Systémová baterie

CR 2032 3,0 V lithium-iontová článková baterie

RAID baterie (volitelná)

4,1 V lithium-iontová baterie

22 Začínáme se systémem

Rozměry

Výška 4,29 cm (1,69 palců)

Šířka 48,26 cm (19 palců)

Hloubka 76,2 cm (30 palců)

Hmotnost (max. konfigurace) 17,69 kg (39 lb)

Prostředí

NOTE: Další informace o mìøených údajích prostøedí najdete pro jednotlivé systémové konfigurace na adrese

www.dell.com/environmental_datasheets.

Teplota

provozní

10 až 35 °C (50 až 95 °F)

skladovací

–40 až 65 °C (–40 až 149 °F)

Relativní vlhkost

provozní

8% až 85% (bez kondenzace) s max. vlhkostním gradientem

10% za hodinu

skladovací

5% až 95% (bez kondenzace)

Max. vibrace

provozní

0,25 G při 3 - 200 Hz po dobu 15 minut

skladovací

0,5 G při 3 - 200 Hz po dobu 15 minut

Max. ráz

provozní

Jeden rázový impuls v kladné ose z (jeden impuls na každé

straně systému) o síle 41 G v délce do 2 ms

skladovací

Šest po sobě jdoucích rázových impulsů v kladné i záporné

ose x, y, a z (jeden impuls na každé straně systému) o síle

71 G v délce do 2 ms

Nadmořská výška

provozní

–16 až 3048 m (–50 až 10000 stop)

skladovací

–16 až 10600 m (–50 až 35000 stop)

Začínáme se systémem 23

Déballage du système

Sortez le système de son emballage et identifiez chaque élément fourni.

Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.

Installation des rails et du système dans un rack

Commencez par lire les consignes de sécurité qui se trouvent dans la documentation d'installation

du rack, puis installez le système dans le rack.

Consultez la documentation d'installation du rack pour obtenir les instructions appropriées.

30 Guide de mise en route

Connexion du clavier, de la souris et du moniteur

Connectez le clavier, la souris et le moniteur (facultatif).

À l'arrière du système, de petites icônes indiquent quel câble doit être inséré dans chaque connecteur.

N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.

REMARQUE : vous ne pouvez utiliser qu'un seul écran à la fois. Si vous connectez deux moniteurs au

système à l'aide des connecteurs vidéo avant et arrière, le système utilise par défaut le connecteur avant.

Connexion des cordons d'alimentation

Branchez le cordon d'alimentation sur le système.

Branchez ensuite l'autre extrémité du cordon sur une prise de courant mise à la terre ou sur une source

d'alimentation autonome (onduleur ou unité de distribution de l'alimentation).

Guide de mise en route 31

Fixation du support du cordon d'alimentation (facultatif)

Fixez le support du cordon sur la partie droite de la poignée du bloc d'alimentation. Faites

une boucle comme indiqué dans l'illustration et insérez le cordon d'alimentation dans le clip

du support. Recommencez cette procédure pour le second bloc d'alimentation.

Branchez ensuite l'autre extrémité des cordons sur une prise de courant mise à la terre ou sur

une source d'alimentation autonome (onduleur ou unité de distribution de l'alimentation).

Mise sous tension du système

Mettez le système sous tension, ainsi que le moniteur, si nécessaire.

Appuyez sur le bouton d'alimentation du système et sur celui du moniteur. Les voyants d'alimentation

doivent s'allumer. Réglez le moniteur jusqu'à ce que l'image affichée soit correcte.

32 Guide de mise en route

Installation du cadre

Installez le cadre (facultatif).

Finalisation de l'installation du système d'exploitation

Si vous avez acheté un système d'exploitation préinstallé, consultez tout d'abord la documentation du

système d'exploitation qui vous a été fournie avec le système. Si vous installez un système d'exploitation

pour la première fois, consultez le document Quick Installation Guide (Guide d'installation rapide).

Veillez à installer le système d'exploitation avant tout élément matériel ou logiciel acheté séparément.

Guide de mise en route 33

Spécifications techniques

Processeur

Type de processeur Un ou deux processeurs double cœur Intel Xeon 5000

Bus d'extension

Type de bus PCI-X, PCIe

Logements d'extension fournis

par une carte de montage :

PCI-X (cartes de montage de gauche

Deux logements 64 bits pleine hauteur, mi-longueur,

et centrale)

fonctionnant à 3,3 V (133 MHz)

ou

ou

PCIe (cartes de montage de gauche

Deux logements x8

et centrale)

Mémoire

Architecture Barrettes FB-DIMM (Fully-Buffered DIMM) PC2-4200

à 533 MHz, avec protection ECC et fonctionnement

lockstep à deux voies (ou barrettes PC2-5300 à 667 MHz,

selon disponibilité)

Supports de module de mémoire Huit à 240 broches

Modules mémoire compatibles 256 Mo, 512 Mo, 1 Go, 2 Go ou 4 Go

RAM minimale 512 Mo (deux modules de 256 Mo)

RAM maximale 32 Go

Lecteurs

Disques durs SAS ou SATA Jusqu'à deux lecteurs internes de 3,5 pouces, enfichables

à chaud, pouvant être supportés par le fond de panier

(facultatif)

ou ou

Disques durs SAS Jusqu'à quatre lecteurs internes de 2,5 pouces, enfichables

à chaud, pouvant être supportés par le fond de panier

(facultatif)

Lecteur optique Un lecteur de CD-ROM ou de DVD-ROM IDE slim, ou un

lecteur combiné DVD-ROM/ CD-RW, tous deux en option

REMARQUE : les périphériques DVD sont uniquement

des périphériques de données.

34 Guide de mise en route

Connecteurs

À l'arrière

NIC

Deux connecteurs RJ-45 (pour NIC 1 Gb intégrés)

Série

Connecteur DTE à 9 broches, compatible 16550

USB Deux connecteurs à 4 broches, compatibles USB 2.0

Vidéo

VGA, 15 broches

À l'avant

Vidéo

VGA, 15 broches

USB

Deux connecteurs à 4 broches, compatibles USB 2.0

Vidéo

Type de vidéo Contrôleur vidéo ATI ES1000 ; connecteur VGA

Mémoire vidéo 16 Mo, DDR SDRAM

Alimentation

Bloc d'alimentation CA (selon la tension en vigueur)

Puissance

670 W

Tension

90-264 VCA avec sélection automatique de la tension ;

47-63 Hz ; 10,0 A (à 90 VCA)

Dissipation thermique

2697 BTU/h (680 kcal/h) maximum

Appel de courant maximal

Dans des conditions de lignes typiques et dans toute la

gamme ambiante de fonctionnement du système, l'appel

de courant peut atteindre 55 A par bloc d'alimentation

pendant un maximum de 10 ms.

Piles

Pile du système

Pile bouton au lithium-ion CR 2032 (3,0 V)

Pile RAID (en option)

Pack 4,1 V au lithium-ion

Caractéristiques physiques

Hauteur 4,29 cm (1,69 pouces)

Largeur 48,26 cm (19 pouces)

Profondeur 76,2 cm (30 pouces)

Poids (configuration maximale) 17,69 kg (39 livres)

Guide de mise en route 35

Environnement

REMARQUE : pour plus d'informations concernant les mesures d'exploitation liées à différentes configurations

spécifiques, rendez-vous sur le site www.dell.com/environmental_datasheets.

Température

En fonctionnement

De 10° à 35° C (50 à 95° F)

Stockage

De -40° à 65° C (-40° à 149 °F)

Humidité relative

En fonctionnement

De 8% à 85% (sans condensation) avec un gradient

d'humidité maximal de 10% par heure

Stockage

De 5 % à 95 % (sans condensation)

Tolérance maximale aux vibrations

Fonctionnement

0,25 G de 3 à 200 Hz pendant 15 mn

Stockage

0,5G de 3à 200Hz pendant 15mn

Choc maximal

Fonctionnement

Une impulsion de choc de 41 G pendant un maximum

de 2 ms sur l'axe z positif (une impulsion de chaque côté

du système)

Stockage

Six chocs consécutifs de 71 G pendant un maximum

de 2 ms en positif et négatif sur les axes x, y et z

(une impulsion de chaque côté du système)

Altitude

Fonctionnement

De -16 à 3 048 m (-50 à 10 000 pieds)

Stockage

De -16 à 10 600 m (–50 à 35 000 pieds)

36 Guide de mise en route

Dell™ PowerEdge™ 1950-Systeme

Erste Schritte mit dem System

www.dell.com | support.dell.com

Anmerkungen, Hinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, die die Arbeit mit dem Computer

erleichtern.

HINWEIS: Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt auf,

wie derartige Probleme vermieden werden können.

VORSICHT: Hiermit werden Sie auf eine potentiell gefährliche Situation hingewiesen, die zu Sachschäden,

Verletzungen oder zum Tod führen könnte.

_________________

Irrtümer und technische Änderungen vorbehalten.

© 2005 Dell Inc. Alle Rechte vorbehalten.

Die Reproduktion dieses Dokuments in jeglicher Form ist ohne schriftliche Genehmigung von Dell Inc. streng verboten.

Marken in diesem Text: Dell, das DELL Logo, PowerEdge und Dell OpenManage sind Marken von Dell Inc.; Intel und Xeon sind eingetragene

Marken von Intel Corporation; Microsoft und Windows sind eingetragene Marken und Windows Server ist eine Marke von Microsoft

Corporation; Red Hat ist eine eingetragene Marke von Red Hat, Inc.; SUSE ist eine eingetragene Marke von SUSE LINUX Products GmbH.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen.

Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.

Modell EMU01

November 2005 P/N CD608 Rev. A00

Systemmerkmale

Dies sind die wesentlichen Hardware- und Softwaremerkmale des Systems:

®

®

• Ein oder zwei Dual-Core Intel

Xeon

-Prozessoren 5000 Sequence.

• Unterstützung für SMP (Symmetric Multiprocessing [Symmetrische Parallelverarbeitung]), das auf

Systemen mit zwei Intel Xeon-Mikroprozessoren verfügbar ist. SMP verbessert die Gesamtsystem-

leistung, indem Mikroprozessorvorgänge auf die einzelnen Mikroprozessoren verteilt werden. Um diese

Funktion zu nutzen, muss ein Betriebssystem verwendet werden, dass Multiprocessing unterstützt.

ANMERKUNG: Wenn das System durch die Installation eines zweiten Mikroprozessors aufgerüstet werden

soll, müssen entsprechende Mikroprozessor-Upgradekits bei Dell bestellt werden

.

Nicht alle Versionen des

Intel Xeon-Mikroprozessors können als zusätzliche Mikroprozessoren eingesetzt werden. Im Upgradekit

von Dell befindet sich die korrekte Mikroprozessorversion sowie die Anweisungen für das Upgrade. Beide

Mikroprozessoren müssen die gleiche interne Betriebsfrequenz und Cache-Speichergröße aufweisen.

• Mindestens 512 MB auf Fully-Buffered-DIMMs (FBD) mit 533 oder 667 MHz (sofern verfügbar),

erweiterbar auf maximal 32 GB durch Installation von Kombinationen aus Speichermodulen mit

256 MB, 512 MB, 1 GB, 2 GB oder 4-GB in den acht Speichermodulsockeln auf der Systemplatine.

Das System ermöglicht auch die Verwendung von redundantem Speicher, und zwar als Memory-Sparing

(Redundanz) oder Memory-Mirroring (Spiegelung). Beide Funktionen stehen zur Verfügung, wenn acht

identische Speichermodule installiert sind.

• Unterstützung für entweder zwei interne, hot-plug-fähige 3,5-Zoll-SAS-Laufwerke (Serial Attached

SCSI) (10000 oder 15000 U/min) oder SATA-Laufwerke (7200 U/min) oder Unterstützung für bis

zu vier interne, hot-plug-fähige 2,5-Zoll-SAS-Laufwerke (10000 U/min).

• Optional ein optisches Slimline-IDE-Laufwerk vom Typ CD-ROM, DVD-ROM oder DVD-ROM/

CD-RW.

• Bis zu zwei hot-plug-fähige 670-W-Netzteile in einer (optionalen) redundanten 1 + 1-Konfiguration.

• Vier Lüftermodule, jeweils bestehend aus zwei Doppelrotor-Lüftern, damit insgesamt acht Lüfter.

Die Systemplatine ist mit folgenden Komponenten ausgestattet:

• Eine der folgenden Riserkarten-Optionen:

–

Zwei Riserkarten (links und mittig), jeweils mit einem PCI-Express-Erweiterungssteckplatz

(x8-Bandbreite).

ODER

–

Zwei Riserkarten (links und mittig), jeweils mit einem PCI-X-Erweiterungssteckplatz

(3,3 V, 64 Bit, 133MHz). Die Erweiterungssteckplätze befinden sich auf zwei separaten Bussen

.

• Speziell vorgesehener PCI-Steckplatz für einen integrierten SAS-Host-Bus-Adapter oder eine

optionale integrierte RAID-Controllerkarte mit 256 MB

Cache-Speicher und einer RAID-Batterie.

ANMERKUNG: Es wird kein Systemstart von einem externen Gerät an einem SAS- oder SCSI-Adapter

unterstützt, einschließlich SAS 5/E, PERC 5/E oder PERC 4e/DC. Unter support.dell.com erhalten Sie aktuelle

Informationen über das Starten von externen Geräten.

Erste Schritte mit dem System 39

Technische Daten

Prozessor

Prozessortyp Ein oder zwei Dual-Core Intel Xeon-Prozessoren 5000

Sequence.

Erweiterungsbus

Bustyp PCI-X, PCIe

Erweiterungssteckplätze durch Riserkarte:

PCI-X-Riser (mittig und links)

Zwei Steckplätze für volle Bauhöhe und halbe Baulänge

oder

mit 3,3 V, 64 Bit, 133 MHz

PCIe-Riser (mittig und links)

oder

Zwei Steckplätze mit x8-Bandbreite

Speicher

Architektur Fully-Buffered-DIMMs (PC2-4200, 533 MHz) mit ECC-

Schutz und beidseitigem Lockstep-Betrieb (Fully-Buffered-

DIMMs PC2-5300 mit 667 MHz, sofern verfügbar)

Speichermodulsockel Achtmal 240-polig

Speichermodulgrößen 256 MB, 512 MB, 1 GB, 2 GB, 4 GB

RAM (Minimum) 512 MB (zwei 256-MB-Module)

RAM (Maximum) 32 GB

Laufwerke

SAS- oder SATA-Festplattenlaufwerke Bis zu zwei interne, hot-plug-fähige 3,5-Zoll-Laufwerke,

(optional) mit Unterstützung für Rückwandplatine

oder oder

SAS-Festplattenlaufwerke Bis zu vier interne, hot-plug-fähige 2,5-Zoll-Laufwerke,

(optional) mit Unterstützung für Rückwandplatine

Optisches Laufwerk Optional ein optisches Slimline-IDE-Laufwerk vom Typ

CD-ROM, DVD-ROM oder DVD-ROM/CD-RW.

ANMERKUNG: DVD-Geräte sind reine Datenlaufwerke.

46 Erste Schritte mit dem System

Anschlüsse

Rückseite

NSC

Zwei RJ-45 (für integrierte 1-GB-NICs)

Seriell

9-polig, DTE, 16550-kompatibel

USB Zwei 4-polige Anschlüsse, USB 2.0

Bildschirm

VGA, 15-polig

Vorderseite

Bildschirm

VGA, 15-polig

USB

Zwei 4-polige Anschlüsse, USB 2.0

Grafik

Grafiktyp Grafikcontroller ATI ES1000; VGA-Anschluss

Grafikspeicher 16 MB DDR-SDRAM

Stromversorgung

AC-Netzstromversorgung (über Netzteil)

Leistung

670 W

Spannung

90-264 VAC, autom. Bereichseinstellung, 47-63 Hz, 10,0 A

(bei 90 VAC)

Wärmeabgabe

2697 BTU/h (maximal)

Maximaler Einschaltstrom

Unter typischen Leitungsbedingungen und über den

gesamten Umgebungsbetriebsbereich des Systems kann

der Einschaltstrom pro Netzteil (über einen Zeitraum

von 10 ms oder weniger) 55 A erreichen.

Batterien

Systembatterie

CR 2032, 3,0-V-Lithium-Ionen-Knopfzelle

RAID-Batterie (optional)

4,1 V Lithium-Ionen-Batterie

Maße und Gewicht

Höhe 4,29 cm

Breite 48,26 cm

Tiefe 76,2 cm

Gewicht (maximale Konfiguration) 17,69 kg

Erste Schritte mit dem System 47

Umgebung

ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen für verschiedene Systemkonfigurationen

finden Sie unter www.dell.com/environmental_datasheets.

Temperatur

Betrieb

10 °C bis 35 °C

Lagerung

-40 °C bis 65 °C

Relative Luftfeuchtigkeit

Betrieb

8 % bis 85 % (nicht-kondensierend) mit einem Anstieg

der Luftfeuchtigkeit von 10 % pro Stunde

Lagerung

5 bis 95 % (nicht kondensierend)

Maximale Erschütterung

Während des Betriebs

0,25 G bei 3 bis 200 Hz, 15 min lang

Bei Lagerung

0,5 G bei 3 bis 200 Hz, 15 min lang

Maximale Stoßeinwirkung

Während des Betriebs

Ein Stoß von 41 G in der positiven z-Achse (ein Stoß auf

jeder Seite des Systems) über einen Zeitraum von bis zu

2ms.

Bei Lagerung

Sechs hintereinander ausgeführte Stöße mit 71 G von bis

zu 2 ms Dauer in positiver und negativer X-, Y- und Z-

Richtung (ein Stoß auf jeder Seite des Systems).

Höhe über NN

Während des Betriebs

-16 bis 3048 m

Bei Lagerung

-16 bis 10 600 m

48 Erste Schritte mit dem System

Συστήµατα Dell™ PowerEdge™ 1950

Τα πρώτα βήµατα

Με το σύστηµά σας

www.dell.com | support.dell.com

Σηµείωση, Ειδοποίηση και Προσοχή

ΣΗΜΕΙΩΣΗ: Η ένδειξη ΣΗΜΕΙΩΣΗ υποδεικνύει σηµαντικές πληροφορίες που σας βοηθούν να

χρησιµοποιήσετε πιο σωστά τον υπολογιστή σας.

ΕΙ∆ΟΠΟΙΗΣΗ: Η ένδειξη ΕΙ∆ΟΠΟΙΗΣΗ υποδεικνύει είτε πιθανή βλάβη του υλικού είτε απώλεια

δεδοµένων και σας πληροφορεί πώς να αποφύγετε το πρόβληµα.

ΠΡΟΣΟΧΗ: Η ένδειξη ΠΡΟΣΟΧΗ υποδεικνύει την πιθανότητα υλικής ζηµιάς, προσωπικού

τραυµατισµού ή θανάτου.

_________________

Οι πληροφορίες που περιέχονται στο παρόν έγγραφο ενδέχεται να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

© 2005 Dell Inc. Με επιφύλαξη κάθε νόµιµου δικαιώµατος.

Απαγορεύεται αυστηρώς η αναπαραγωγή µε οποιονδήποτε τρόπο χωρίς την έγγραφη άδεια της Dell Inc.

Εµπορικά σήµατα που χρησιµοποιούνται σε αυτό το κείµενο: Dell, το λογότυπο DELL, τα PowerEdge και Dell OpenManage είναι εµπορικά

σήµατα της Dell Inc. Intel και Xeon είναι σήµατα κατατεθέντα της Intel Corporation. Microsoft και Windows είναι σήµατα κατατεθέντα και

Windows Server είναι εµπορικό σήµα της Microsoft Corporation. Red Hat είναι σήµα κατατεθέν της Red Hat, Inc. SUSE είναι σήµα κατατεθέν

της SUSE LINUX Products GmbH.

Στο παρόν έγγραφο ενδέχεται να χρησιµοποιούνται άλλα εµπορικά σήµατα και εµπορικές ονοµασίες για αναφορά στις οντότητες που

διεκδικούν τα σήµατα και τις ονοµασίες ή για αναφορά στα προϊόντα τους. Η Dell Inc. αποποιείται οποιοδήποτε συµφέρον ιδιοκτησίας

από εµπορικά σήµατα και εµπορικές ονοµασίες εκτός από αυτά που έχει στην κατοχή της.

Μοντέλο EMU01

Νοέµβριος 2005 P/N CD608 Rev. A00

Χαρακτηριστικά συστήµατος

Τα κύρια χαρακτηριστικά υλικού και λογισµικού του συστήµατός σας περιλαµβάνουν:

®

®

•

Έναν ή δύο επεξεργαστές διπλού πυρήνα Intel

Xeon

της σειράς 5000.

•

Υποστήριξη συµµετρικής πολυ-επεξεργασίας (SMP), η οποία είναι διαθέσιµη σε συστήµατα µε δύο

µικροεπεξεργαστές Intel Xeon. Το χαρακτηριστικό SMP βελτιώνει τη συνολική απόδοση του συστήµατος

καταµερίζοντας τις µικρο-επεξεργαστικές εργασίες σε ανεξάρτητους µικροεπεξεργαστές. Για να

εκµεταλλευτείτε αυτό το χαρακτηριστικό, πρέπει να χρησιµοποιείτε ένα λειτουργικό σύστηµα που να

υποστηρίζει την πολυ-επεξεργασία.

ΣΗΜΕΙΩΣΗ: Αν αποφασίσετε να αναβαθµίσετε το σύστηµά σας εγκαθιστώντας ένα δεύτερο

µικροεπεξεργαστή, πρέπει να παραγγείλετε τα σετ αναβάθµισης µικροεπεξεργαστή από την Dell.

Όλες οι εκδόσεις των µικροεπεξεργαστών Xeon της Intel δεν λειτουργούν σωστά ως πρόσθετοι

µικροεπεξεργαστές. Το σετ αναβάθµισης από την Dell περιέχει τη σωστή έκδοση

µικροεπεξεργαστή, καθώς και οδηγίες για την εκτέλεση της αναβάθµισης. Και οι δύο

µικροεπεξεργαστές πρέπει να έχουν ίδια εσωτερική συχνότητα λειτουργίας και ίδιο µέγεθος κρυφής

µνήµης (cache).

•

Κατ’ελάχιστον 512 MB στα 533 ή 667 (όταν είναι διαθέσιµα) MHz, Fully Buffered DIMM µνήµης

(FBD), µε δυνατότητα αναβάθµισης σε 32 GB το πολύ, µε εγκατάσταση συνδυασµών 256-MB, 512-MB,

1-GB, 2-GB, ή 4-GB µονάδων µνήµης στις οκτώ υποδοχές µονάδων µνήµης επάνω στην πλακέτα του

συστήµατος.

Το σύστηµα χαρακτηρίζεται επίσης από εφεδρική µνήµη, η οποία παρέχει πλεόνασµα ή κατοπτρικό είδωλο

µνήµης. Και τα δύο χαρακτηριστικά είναι διαθέσιµα αν είναι εγκατεστηµένες οκτώ ίδιες µονάδες µνήµης.

•

Υποστήριξη είτε για δύο εσωτερικές µονάδες σκληρού δίσκου, 3,5 ιντσών, θερµής βυσµάτωσης, SAS

(σειριακής σύνδεσης SCSI) (µε 10.000 ή 15.000 σ.α.λ.) ή SATA (7.200 σ.α.λ.) είτε υποστήριξη για έως

και τέσσερις εσωτερικές µονάδες σκληρού δίσκου, 2,5 ιντσών, θερµής βυσµάτωσης, σύνδεσης SAS

(10.000 σ.α.λ.).

•

Μια προαιρετική µονάδα δίσκου IDE CD-ROM, DVD-ROM λεπτής γραµµής ή µια µονάδα δίσκου

DVD-ROM/ CD-RW.

•

Έως και δύο παροχές τροφοδοσίας 670-W, θερµής βυσµάτωσης σε εφεδρική (προαιρετική) διαµόρφωση

1 + 1.

•

Τέσσερις µονάδες ανεµιστήρα, καθεµία από τις οποίες αποτελείται από δύο ανεµιστήρες µε διπλό ρότορα,

µε σύνολο οκτώ ανεµιστήρες ψύξης.

Η πλακέτα του συστήµατος περιλαµβάνει τα παρακάτω χαρακτηριστικά:

•

Μία από τις παρακάτω επιλογές κάρτας ανύψωσης:

–

∆ύο κάρτες ανύψωσης (κάρτες ανύψωσης στα αριστερά και στο κέντρο), καθεµία από τις οποίες

παρέχει µια µακρόστενη υποδοχή επέκτασης PCI-Express µήκους x8.

Ή

–

∆ύο κάρτες ανύψωσης (κάρτες ανύψωσης στα αριστερά και στο κέντρο), καθεµία από τις οποίες

παρέχει µια υποδοχή επέκτασης 3,3V, 64-bit 133MHz PCI-X. Οι υποδοχές επέκτασης βρίσκονται

σε δύο διαφορετικούς διαύλους

.

Τα πρώτα βήµατα µε το σύστηµά σας 51

•

Ειδική υποδοχή PCI για ενσωµατωµένο κεντρικό προσαρµογέα διαύλου SAS ή για προαιρετική

ενσωµατωµένη κάρτα ελεγκτή RAID µε 256 MB κρυφής µνήµης (cache) και µπαταρία RAID.

ΣΗΜΕΙΩΣΗ: ∆εν υποστηρίζεται η εκκίνηση του συστήµατος από εξωτερική συσκευή

προσαρτηµένη σε προσαρµογέα SAS ή SCSI, συµπεριλαµβανοµένων των SAS 5/E, PERC 5/E ή

PERC 4e/DC. Επισκεφτείτε τη διεύθυνση support.dell.com για τις τελευταίες πληροφορίες σχετικά

µε την εκκίνηση από εξωτερικές συσκευές.

•

∆ύο ενσωµατωµένες κάρτες διασύνδεσης δικτύου Gigabit Ethernet, µε δυνατότητα υποστήριξης

ταχυτήτων δεδοµένων της τάξης των 10-Mbps, 100-Mbps και 1000Mbps.

•

Τέσσερις συζευκτήρες συµβατούς µε USB 2.0 (δύο στο εµπρός και δύο στο πίσω µέρος) µε

δυνατότητα

εξωτερικής υποστήριξης για µία

µονάδα δισκέτας, µία µονάδα δίσκου CD-ROM, ένα πληκτρολόγιο,

ένα ποντίκι ή µία µονάδα µνήµης flash USB.

•

Προαιρετικός ελεγκτής αποµακρυσµένης πρόσβασης (RAC) για αποµακρυσµένη διαχείριση

συστηµάτων.

•

Ένα ενσωµατωµένο υποσύστηµα οθόνης συµβατό µε VGA µε ελεγκτή οθόνης ATI ES1000, 33-MHz

PCI. Αυτό το υποσύστηµα οθόνης περιέχει κατ’ ελάχιστον 16 MB µνήµης οθόνης µε υποστήριξη για

δισδιάστατα γραφικά. Η µέγιστη ανάλυση είναι 1600 x 1200 µε 65.536 χρώµατα. Τα γραφικά µε

πραγµατικά χρώµατα υποστηρίζονται για τις ακόλουθες αναλύσεις: 640 x 480, 800 x 600, 1024 x 768,

1280 x 1024. Όταν εγκατασταθεί η προαιρετική κάρτα ελεγκτή αποµακρυσµένης πρόσβασης, η

µέγιστη ανάλυση της οθόνης γίνεται 1280x1024

.

•

Οµάδα ηλεκτρικών κυκλωµάτων για τη διαχείριση συστηµάτων. Η οµάδα αυτή παρακολουθεί τη

λειτουργία των ανεµιστήρων του συστήµατος, καθώς και τις κρίσιµες θερµοκρασίες και τάσεις του

συστήµατος. Η οµάδα ηλεκτρικών κυκλωµάτων για τη διαχείριση συστηµάτων λειτουργεί σε συνδυασµό

µε το λογισµικό διαχείρισης συστηµάτων.

•

Οι συζευκτήρες του πίσω µέρους περιλαµβάνουν σειριακό συζευκτήρα, συζευκτήρα οθόνης, δύο

συζευκτήρες USB και δύο συζευκτήρες καρτών διασύνδεσης δικτύου.

•

Οι συζευκτήρες του εµπρός µέρους περιλαµβάνουν ένα συζευκτήρα οθόνης και δύο συζευκτήρες USB.

•

Μπροστινό πλαίσιο 1x5 LCD για την ταυτότητα συστήµατος και µηνύµατα σφαλµάτων.

Για περισσότερες πληροφορίες σχετικά µε συγκεκριµένα χαρακτηριστικά, ανατρέξτε στο"Τεχνικές

προδιαγραφές“ στη σελίδα 58.

Λειτουργικά συστήµατα που υποστηρίζονται

Το σύστηµά σας υποστηρίζει τα παρακάτω λειτουργικά συστήµατα:

®

•

Microsoft

Windows Server

™

2003, εκδόσεις Standard, Enterprise και Web

•

Microsoft® Windows Server™ 2003, εκδόσεις Standard και Enterprise x64

®

•

Red Hat

Enterprise Linux AS, ES και WS (εκδόσεις 3 και 4) για Intel x86

•

Red Hat Enterprise Linux AS, ES και WS (έκδοση 4) για την τεχνολογία Extended Memory 64 της Intel

(Intel EM64T)

®

•

SUSE

Linux Enterprise Server 9 για Intel EM64T

®

®

•

Novell

NetWare

6.5 (όταν υπάρχει διαθέσιµο) (δεν διατίθεται µε προεγκατάσταση από το εργοστάσιο)

52 Τα πρώτα βήµατα µε το σύστηµά σας

Άλλες πληροφορίες που ενδέχεται να χρειαστείτε

ΠΡΟΣΟΧΗ: Ο Οδηγός πληροφοριών προϊόντος παρέχει σηµαντικές πληροφορίες για την

ασφάλεια και τους ρυθµιστικούς κανόνες. Οι πληροφορίες για την εγγύηση ενδέχεται να

συµπεριλαµβάνονται µέσα σε αυτό το έγγραφο ή ως ξεχωριστό έγγραφο.

•

Ο

Οδηγός εγκατάστασης σε ράφι

ή οι

Οδηγίες εγκατάστασης σε ράφι

που συνοδεύουν τη δική σας λύση

σε ράφι περιγράφουν τον τρόπο εγκατάστασης τους συστήµατός σας σε ράφι.

•

Το

Εγχειρίδιο κατόχου υλικού

παρέχει πληροφορίες σχετικά µε τα χαρακτηριστικά του συστήµατος

και περιγράφει την αντιµετώπιση προβληµάτων του συστήµατός σας και την εγκατάσταση ή την

αντικατάσταση συστατικών στοιχείων του συστήµατος. Το έγγραφο αυτό µπορεί να εντοπιστεί στα CD

που συνοδεύουν το σύστηµά σας ή στη διεύθυνση

support.dell.com

.

•

Τα CD που συνοδεύουν το σύστηµά σας παρέχουν τεκµηρίωση και εργαλεία για τη ρύθµιση παραµέτρων

και τη διαχείριση του συστήµατός σας.

•

Μερικές φορές παρέχονται ενηµερωµένες εκδόσεις µαζί µε το σύστηµα, για να περιγράψουν αλλαγές στο

σύστηµα, το λογισµικό ή/και την τεκµηρίωση.

ΣΗΜΕΙΩΣΗ: Ελέγχετε πάντοτε για ενηµερωµένες εκδόσεις στην τοποθεσία support.dell.com και

να διαβάζετε πρώτα τις ενηµερωµένες εκδόσεις επειδή πολύ συχνά καθιστούν ξεπερασµένες τις

πληροφορίες άλλων εγγράφων.

•

Σηµειώσεις έκδοσης ή αρχεία readme ενδέχεται να περιλαµβάνονται για να παρέχουν τις τελευταίες

ενηµερώσεις για το σύστηµα, όπως επίσης τεκµηρίωση ή προχωρηµένο υλικό αναφοράς για τεχνικά

θέµατα που προορίζονται για έµπειρους χρήστες ή τεχνικούς.

Λήψη τεχνικής βοήθειας

Εάν δεν κατανοείτε µια διαδικασία του οδηγού αυτού ή αν το σύστηµα δεν λειτουργεί µε τον αναµενόµενο

τρόπο, ανατρέξτε στο Εγχειρίδιο κατόχου υλικού.

Είναι διαθέσιµη η Επιχειρηµατική εκπαίδευση και πιστοποίηση της Dell. Για περισσότερες πληροφορίες,

ανατρέξτε στη διεύθυνση www.dell.com/training. Η υπηρεσία αυτή ενδέχεται να µην προσφέρεται σε όλες

τις τοποθεσίες.

Εγκατάσταση και ρύθµιση παραµέτρων

ΠΡΟΣΟΧΗ: Προτού πραγµατοποιήσετε την παρακάτω διαδικασία, διαβάστε και ακολουθήστε

τις οδηγίες ασφαλείας και τους σηµαντικούς ρυθµιστικούς κανόνες στον Οδηγό πληροφοριών

προϊόντος.

Η ενότητα αυτή περιγράφει τα βήµατα για την αρχική ρύθµιση των παραµέτρων του συστήµατός σας.

Τα πρώτα βήµατα µε το σύστηµά σας 53

Άνοιγµα της συσκευασίας του συστήµατος

Ανοίξτε τη συσκευασία του συστήµατός σας και αναγνωρίστε κάθε αντικείµενο.

Φυλάξτε όλα τα υλικά που σας αποστάλθηκαν για την περίπτωση που θα τα χρειαστείτε αργότερα.

Τοποθέτηση των ραγών και του συστήµατος σε ράφι

Τοποθετήστε το σύστηµα σε ράφι αφού ολοκληρώσετε την ανάγνωση των “Οδηγιών ασφαλείας”

που βρίσκονται στην τεκµηρίωση εγκατάστασης σε ράφι για το σύστηµά σας.

Για οδηγίες σχετικά µε την εγκατάσταση του συστήµατός σας σε ράφι, ανατρέξτε στην τεκµηρίωση

εγκατάστασης σε ράφι.

54 Τα πρώτα βήµατα µε το σύστηµά σας

Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

Συνδέστε το πληκτρολόγιο, το ποντίκι και την οθόνη (προαιρετική).

Οι συζευκτήρες στο πίσω µέρος του συστήµατος έχουν εικονίδια τα οποία υποδεικνύουν το καλώδιο που

συνδέεται σε κάθε συζευκτήρα. Πρέπει να σφίξετε τις βίδες (εάν υπάρχουν) στο συζευκτήρα καλωδίου

της οθόνης.

ΣΗΜΕΙΩΣΗ: Αν συνδέσετε ταυτόχρονα δύο οθόνες στο σύστηµα, χρησιµοποιώντας τις συνδέσεις

στο εµπρός και το πίσω µέρος, η εικόνα από προεπιλογή θα εµφανιστεί στην οθόνη στο εµπρός

µέρος, επειδή µπορεί να λειτουργεί µόνο µία οθόνη κάθε φορά.

Σύνδεση της τροφοδοσίας

Συνδέστε το καλώδιο(α) παροχής ηλεκτρικού ρεύµατος στο σύστηµα.

Τοποθετήστε την άλλη άκρη του καλωδίου σε γειωµένο ρευµατοδότη ή σε ξεχωριστή πηγή ηλεκτρικού

ρεύµατος, όπως είναι ένα σύστηµα αδιάλειπτης τροφοδοσίας (UPS) ή µια µονάδα διανοµής ρεύµατος (PDU).

Τα πρώτα βήµατα µε το σύστηµά σας 55

Noty, uwagi i ostrzeżenia

UWAGA: UWAGA oznacza ważną informację, która pomoże lepiej wykorzystać komputer.

POUCZENIE: POUCZENIE wskazuje na możliwość uszkodzenia sprzętu lub utraty danych i informuje

o sposobie uniknięcia problemu.

OSTRZEŻENIE: PRZESTROGA wskazuje na możliwość zaistnienia sytuacji niebezpiecznej,

której skutkiem mogą być uszkodzenia sprzętu, obrażenia ciała lub śmierć.

_________________

Informacje zamieszczone w tym dokumencie mogą zostać zmienione bez uprzedzenia.

© 2005 Dell Inc. Wszystkie prawa zastrzeżone.

Zabrania się powielania w jakiejkolwiek postaci bez pisemnej zgody firmy Dell Inc.

Znaki towarowe użyte w niniejszym tekście: Dell, logo DELL PowerEdge, i Dell OpenManage są znakami towarowymi firmy Dell Inc.;

Intel i Xeon są zarejestrowanymi znakami towarowymi firmy Intel Corporation; Microsoft i Windows zarejestrowanymi znakami towarowymi,

a Windows Server jest znakiem towarowym firmy Microsoft Corporation; Red Hat jest zarejestrowanym znakiem towarowym firmy Red Hat,

Inc.; SUSE jest zarejestrowanym znakiem towarowym firmy SUSE LINUX Products GmbH.

W niniejszym tekście mogą występować inne znaki towarowe i nazwy handlowe odnoszące się zarówno do podmiotów mających prawo

do tych znaków i nazw, jak i do ich produktów. Dell Inc. nie zgłasza roszczeń do innych znaków i nazw handlowych poza swoimi.

Model EMU01

Listopad 2005 P/N CD608 Rev. A00

Funkcje systemu

Glowne funkcje sprzetu i oprogramowania zainstalowanego w systemie obejmuja:

®

®

•

Jeden lub dwa procesory Dual-Core Intel

Xeon

5000.

•

Obsluge symetrycznego wieloprzetwarzania (SMP), ktora jest dostepna w systemach z dwoma

mikroprocesorami Intel Xeon. SMP ogromnie poprawia ogolna wydajnosc systemu dzielac operacje

procesora pomiedzy niezalezne mikroprocesory. Aby moc korzystac z tej funkcji, konieczne jest

posiadanie systemu operacyjnego obslugujacego wieloprzetwarzanie.

UWAGA: Jezeli zdecyduja sie Panstwo na rozbudowe systemu poprzez zainstalowanie drugiego

mikroprocesora, konieczne bedzie nabycie zestawow do rozbudowy i aktualizacji mikroprocesora

firmy Dell. Nie wszystkie wersje procesorow Intel Xeon beda prawidlowo funkcjonowac jako

mikroprocesory dodatkowe. Zestawy do rozbudowy i aktualizacji firmy Dell zawiera prawidlowa

wersje mikroprocesora oraz instrukcje przeprowadzenia rozbudowy i aktualizacji. Oba mikro-

procesory musza miec te sama wewnetrzna czestotliwosc pracy oraz ten te sama pojemnosc

pamieci podrecznej.

•

Minimum 512 MB z 533 lub 667 (jezeli takowe sa dostepne) MHz, calkowicie buforowana pamiec

DIMM (FBD), rozszerzalna do maksimum 32 GB poprzez zainstalowanie kombinacji modulow pamieci

256-MB, 512-MB, 1-GB, 2 GB lub 4-GB w osmiu gniazdach przeznaczonych na moduly pamieci

dostepnych na plycie systemowej.

System posiada rowniez funkcje pamieci nadmiarowej, ktora zapewnia oszczednosc pamieci lub funkcje

kopii zwierciadlanej pamieci. Kazda z tych funkcji jest dostepna, jezeli zainstalowanych jest osiem

identycznych modulow pamieci.

•

Obsluga dwoch 3,5 calowych wewnetrznych dyskow twardych SAS (podlaczonych szeregowo SCSI)

(10000 lub 15000 rpm) podlaczanych podczas pracy urzadzenia lub dyskow twardych SATA (7200 rpm)

lub obsluga az do czterech 2,5 calowych wewnetrznych dyskow twardych SAS (10000 rpm).

•

Opcjonalny waski naped IDE CD-ROM, DVD-ROMDVD-ROM lub DVD-ROM/ CD-RW.

•

Az do dwoch zasilaczy 670-W podlaczanych podczas pracy urzadzenia w (opcjonalnej) konfiguracji

nadmiarowej 1+ 1.

•

Cztery moduly wentylatorow, kazdy skladajacy sie z dwoch wentylatorow obrotowych, co daje razem

osiem wentylatorow.

Plyta systemowa zawiera nastepujace funkcje:

•

Jedna z nastepujacych opcji instalowania lewostronnej karty Riser :

–

Dwie karty Riser (lewa i centralna), kazda ze slotem rozszerzenia PCI Express x 8.

lub

–

Dwie karty Riser (lewa i centralna), kazda ze slotem rozszerzenia PCI-X 3.3V, 64-bitowy 133MHz.

Sloty rozszerzenia znajduja sie na dwoch oddzielnych szynach.

Rozpoczecie pracy z systemem 63

•

Jest to slot PCI przeznaczony dla zintegrowanego zlacza szyny hosta SAS lub opcjonalnej karty

kontrolera RAID z 256 MB pamieci podrecznej i bateria RAID.

UWAGA: Uruchamianie systemu nie jest obslugiwane z urzadzenia zewnetrznego podlaczonego

do zasilacza SAS lub SCSI, wlacznie z SAS 5/E, PERC 5/E lub PERC 4e/DC Odwiedz strone

internetowa support.dell.com, aby uzyskac najaktualniejsze informacje o uruchamianiu systemu

z urzadzen zewnetrznych.

•

Dwa zintegrowane moduly Gigabit Ethernet NIC, obslugujace predkosc transmisji danych 10-Mbps,

100-Mbps i 1000 Mbps.

•

Dwa zlacza kompatybilne z USB 2.0 (dwa z przodu i dwa z tylu)

, obslugujace

stacje dyskietek, naped

CD-ROM, klawiature, mysz lub naped USB flash.

•

Opcjonalny kontroler zdalnego dostepu (RAC) do zdalnego zarzadzania systemem.

•

Zintegrowany podsystem kompatybilny z grafika VGA z kontrolerem grafiki ATI ES1000, 33-MHz

na PCI. Podsystem grafiki posiada min.16 MB pamieci na operacje graficzne z obsluga grafiki

dwuwymiarowej (2D). Maksymalna rozdzielczosc 1600 x 1200 z 65,536 kolorow, grafika w kolorach

rzeczywistych jest obslugiwana przy nastepujacych rozdzielczosciach: 640 x 480, 800 x 600,

1024 x 768, 1280 x 1024. Gdy zainstalowana jest opcjonalna karta umozliwiajaca zdalna obsluge,

maksymalna rozdzielczosc grafiki wynosi 1280x1024

.

•

Obwody zarzadzania systemami, ktore monitoruja dzialanie wentylatorow systemu, jak rowniez napiecie

krytyczne i temperature krytyczna systemu. Obwody zarzadzania systemami pracuja w polaczeniu z

oprogramowaniem do zarzadzania systemami.

•

Zlacza umieszczone na panelu tylnym obejmuja jedno zlacze szeregowe, zlacze karty grafiki, dwa zlacza

USB i dwa zlacza kart NIC.

•

Zlacza umieszczone na panelu przednim obejmuja jedno zlacze grafiki i dwa zlacza USB.

•

1x5 diod LCD na panelu przednim dla identyfikatora systemu i komunikatow o bledach.

Aby uzyskac wiecej informacji o poszczegolnych funkcjach, prosze zapoznac sie z rozdzialem

„Specyfikacja techniczna” na stronie 70.

Obslugiwane systemy operacyjne

Ten system obsluguje nastepujace systemy operacyjne:

®

•

Microsoft

Windows Server

™

2003 Standard, Enterprise oraz Web Editions

•

Microsoft Windows Server 2003 Standard oraz Enterprise x64

®

•

Red Hat

Enterprise Linux AS, ES oraz WS (wersja 3 i 4) dla Intel x86

•

Red Hat Enterprise Linux AS, ES, WS (wersja 4) dla technologii Intel Extended Memory 64

(Intel EM64T)

®

•

SUSE

Linux Enterprise Server 9 dla Intel EM64T

®

®

•

Novell

NetWare

6.5 (jezeli takowy jest dostepny) (nie jest on instalowany fabrycznie)

64 Rozpoczecie pracy z systemem

Inne przydatne informacje

Ostrzezenie: Przewodnik po informacjach o produkciedostarcza waznych informacji

dotyczacych bezpieczenstwa oraz informacji prawnych. Informacje dotyczace gwarancji

moga zostac zamieszczone w tym dokumencie lub dostarczone jako oddzielny dokument.

•

Instrukcja instalacji stelazu

lub

Przewodnik instalacji stelazu

dostarczony wraz ze stelazem opisuje

sposob instalacji systemu na stelazu.

•

Podrecznik uzytkownika sprzetu

dostarcza informacji o funkcjach systemu i opisuje sposob

rozwiazywania problemow zaistnialych podczas uzytkowania systemu oraz sposob instalacji lub wymiany

elementow systemu. Ten dokument mozna znalezc na plycie CD dostarczonej wraz z systemem lub na

stronie internetowej

support.dell.com

.

•

Plyta CD dolaczona do systemu dostarcza dokumentacji i narzedzi niezbednych do konfigurowania

systemu i zarzadzania nim.

•

Czasem wraz z systemem dostarczane sa aktualizacje opisujace zmiany w oprogramowaniu systemowym

i/lub dokumentacji.

UWAGA: Prosze zawsze szukac aktualizacji na stronie support.dell.com i czytac informacje o

aktualizacjach, poniewaz czesto pojawiaja sie one tam z wyprzedzeniem w porownaniu do innych

dokumentow.

•

Informacje handlowe o wersji systemu lub pliki readme moga byc dolaczone do systemu w celu

dostarczenia uaktualnien wprowadzonych do systemu lub dokumentacji w ostatniej chwili lub moga

stanowic zaawansowany material referencyjny przeznaczony dla doswiadczonych uzytkownikow lub

personelu technicznego.

Uzyskiwanie pomocy technicznej

Jezeli nie rozumieja Panstwo procedur opisanych w tym przewodniku lub jezeli system nie dziala zgodnie

z oczekiwaniami, prosze zapoznac sie z Podrecznikiem uzytkownika sprzetu.

Dostepne sa rowniez szkolenia i certyfikaty firmy Dell Enterprise – prosze odwiedzic strone internetowa

www.dell.com/training w celu uzyskania dalszych informacji. Ta usluga moze nie byc dostepna we

wszystkich miejscach.

Instalacja i konfiguracja

Ostrzezenie: Przed wykonaniem ponizszej procedury nalezy przeczytac i zastosowac sie do

instrukcji bezpieczenstwa oraz waznych informacji prawnych zamieszczonych w Przewodniku

po informacjach o produkcie.

Ta sekcja opisuje czynnosci, ktore maja byc wykonane podczas konfigurowania systemu po raz pierwszy.

Rozpoczecie pracy z systemem 65

Rozpakowanie systemu

Prosze rozpakowac system i zidentyfikowac jego poszczegolne elementy.

Zachowaj wszystkie opakowania na wypadek potrzeby pozniejszego ich wykorzystania.

Instalowanie prowadnic i systemu w stelazu

Po przeczytaniu “Instrukcji dotyczacych bezpieczenstwa” przedstawionych w dokumentacji instalacyjnej

stelazu przeznaczonego dla systemu, prosze zainstalowac system na stelazu.

W celu uzyskania instrukcji dotyczacych instalowania systemu w stelazu, nalezy przejrzec dokumentacje

instalacji stelaza.

66 Rozpoczecie pracy z systemem

Podlaczenie klawiatury, myszy i monitora

Podlacz klawiature, mysz i monitor (opcjonalny).

Zlacza w tylnej czesci systemu oznaczone sa ikonami, wskazujacymi kabel, ktory nalezy podlaczyc do

kazdego zlacza. Nalezy upewnic sie, ze dokrecone sa sruby na zlaczu kabla monitora (o ile wystepuja).

UWAGA: Jezeli za pomoca zlacz dla sygnalu obrazu umieszczonych na panelu przednim i tylnym

rownoczesnie podlaczane sa do systemu dwa monitory, obraz bedzie domyslnie transmitowany do

monitora podlaczonego do zlacza na panelu przednim, poniewaz jednoczesnie moze byc uzywany

tylko jeden wyswietlacz.

Podlaczanie zasilania

Podlaczyc kable zasilania do systemu.

Nastepnie podlaczyc druga koncowke tych kabli do uziemionego gniazdka zasilania lub oddzielnego

zrodla zasilania, jak np. do zasilania bezprzerwowego (UPS) lub do jednostki rozdzialu zasilania (PDU).

Rozpoczecie pracy z systemem 67

Mocowanie wspornika podtrzymujacego kabel zasilania (opcjonalne)

Prosze podlaczyc wspornik podtrzymujacy kabel zasilania do prawego wezla na uchwycie zasilacza.

Prosze utworzyc na kablu zasilacza petle w taki sposob, jak pokazano na ilustracji i prosze ja

przymocowac do zacisku kabla na wsporniku. Powtorzyc te sama procedure dla drugiego zasilacza.

Nastepnie podlaczyc druga koncowke tych kabli do uziemionego gniazdka zasilania lub oddzielnego

zrodla zasilania, jak np. do zasilania bezprzerwowego (UPS) lub do jednostki rozdzialu zasilania (PDU).

Wlaczanie systemu

Prosze wlaczyc monitor (opcjonalny) i system.

Prosze nacisnac przycisk zasilania na monitorze i systemie. Powinny zaswiecic sie wskazniki zasilania.

Prosze wyregulowac ustawienia monitora az do uzyskania odpowiedniego obrazu.

68 Rozpoczecie pracy z systemem

Instalowanie ramki

Prosze zainstalowac ramke systemowa (opcjonalna).

Zakonczenie konfiguracji systemu operacyjnego

Jezeli zakupili Panstwo system operacyjny zainstalowany fabrycznie, prosze zapoznac sie z dokumentacja

systemu operacyjnego dostarczonego wraz z systemem. Aby zainstalowac system operacyjny po raz

pierwszy, nalezy zapoznac sie z Przewodnikiem Szybkiej Instalacji. Przed instalacja sprzetu lub

oprogramowania nie nabytego wraz z systemem, nalezy upewnic sie, czy w komputerze zostal

zainstalowany system operacyjny.

Rozpoczecie pracy z systemem 69

Specyfikacja techniczna

Procesor

Typ procesora Jeden lub dwa procesory Dual-Core Intel® Xeon® 5000.

Szyna rozszerzen

Typ szyny PCI-X, PCIe

Sloty rozszerzen dostepne poprzez karte Riser:

Lewa i centralna karta Riser dla PCI-X

Dwie karty o pelnej wysokosci i pelnej dlugosci, 3.3-V, 64-bitowe,

133-MHz

lub

lub

Lewa i centralna karta Riser dla PCIe

Dwie karty o szerokosci pasma x 8

Pamiec

Architektura Calkowicie buforowane moduly pamieci DIMM PC2-4200 533 MHz

z zabezpieczeniem ECC, z dwukierunkowym dzialaniem calego

systemu (calkowicie buforowane moduly pamieci DIMM PC2-5300

667 MHz, jezeli takowe sa dostepne)

Gniazda modulow pamieci osiem gniazd 240-pinowych

Pojemnosc modulow pamieci 256 MB, 512 MB, 1 GB, 2 GB, 4 GB

Minimum RAM 512 MB (dwa moduly 256-MB)

Maksimum RAM 32 GB

Napedy

Dyski twarde SAS lub SATA Do dwoch 3,5 calowych dyskow wewnetrznych podlaczanych

podczas pracy urzadzenia (opcjonalnie) z obsluga tablicy polaczen.

lub lub

Dyski twarde SAS Do czterech 2,5 calowych dyskow wewnetrznych podlaczanych

podczas pracy urzadzenia (opcjonalnie) z obsluga tablicy polaczen.

Naped optyczny Opcjonalny waski naped IDE CD-ROM, DVD-ROM/CD-RW lub

DVD-ROM.

NOTE: Urzadzenia DVD sa przeznaczone tylko do danych.

70 Rozpoczecie pracy z systemem

Zlacza

Tylny

NIC

Dwa zlacza RJ-45 (dla zintegrowanej 1-GB karty NIC)

szeregowy

9-pinowy, DTE, kompatybilny z 16550

USB Dwa 4-pinowe, kompatybilne z USB 2.0

Grafika

15-pinowa karta VGA

Przedni

Grafika

15-pinowa karta VGA

USB

Dwa 4-pinowe, kompatybilne z USB 2.0

Grafika

Typ grafiki Kontroler grafiki ATI ES1000, zlacze VGA

Pamiec grafiki 16 MB pamieci DDR SDRAM

Zasilanie

Zasilacz AC (do zasilania pradem zmiennym)

Moc

670 W

Napiecie

90–264 VAC, automatyczna regulacja zakresu, 47-63 Hz, 10.0 A

(przy 90 VAC)

Rozproszenie ciepla

2697 BTU/godz. (max.)

min. napiecie przy wlaczeniu

Przy typowych warunkach dla calego zakresu uwarunkowan

otoczenia dla systemu, prad przy wlaczeniu moze osiagnac 55 A

dla kazdego zasilacza przy 10 ms lub mniej.

Baterie

Bateria systemu

Ogniwo li-ion CR 2032 3.0-V

Bateria RAID (opcjonalna)

Zestaw baterii 4.1-V li-ion

Cechy fizyczne

Wysokosc 4.29 cm (1.69 cali)

Szerokosc 48.26 cm (19 cali)

Glebokosc 76.2 cm (30 cali)

Waga (konfiguracja maksymalna) 17.69 kg (39 funtow)

Rozpoczecie pracy z systemem 71

Распаковка системы

Распакуите систему и идентифицируите каждыи элемент.

Сохраните все поставляемые материалы, так как они могут понадобиться в дальнеишем.

Установка направляющего кронштеина и системы в стоику

После прочтения “Инструкции по технике безопасности”, представленных в документации по

установке системы в стоику, установите систему в стоику.

Инструкции по установке системы в стоику можно наити в документации по установке в стоику.

78 Начало работы с системои

Подключение клавиатуры, мыши и монитора

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на заднеи панели системы снабжены значками, позволяющими определить правильное

подключение кабелеи. На кабельном соединителе монитора необходимо затянуть винты (если они есть).

ПРИМЕЧАНИЕ:

При одновременном подключении к системе двух мониторов (к фронтальному

и заднему разъемам) по умолчанию видеосигнал подается на фронтальныи разъем, так как

в каждыи момент времени может функционировать только один монитор.

Подключение питания

Подсоедините шнуры питания к системе.

Подключите другои конец шнура к заземленнои розетке или отдельному источнику питания,

например, к источнику бесперебоиного питания или блоку распределения питания.

Начало работы с системои 79

Установка кронштеина фиксация шнура питания (дополнительно)

Прикрепите кронштеин фиксации на правом изгибе рукоятки разъема шнура питания.

Согните системныи шнур питания в петлю (см. рисунок) и прикрепите его к кабельному

зажиму кронштеина. Повторите данную процедуру со вторым источником питания.

Подключите другои конец шнура питания к заземленнои розетке или отдельному источнику

питания, например, к источнику бесперебоиного питания или блоку распределения питания.

Включение системы

Включите систему и монитор (дополнительно).

Нажмите кнопку питания системы и монитора. Должны засветиться индикаторы питания.

С помощью элементов управления монитора отрегулируите качество изображения.

80 Начало работы с системои

Установка лицевои панели

Установка лицевои панели (дополнительно).

Завершение установки операционнои системы

Если компьютер приобретен с предустановленнои операционнои системои, см. соответствующую

документацию, поставляемую вместе с компьютером. Описание первоначальнои установки

операционнои системы см. в Кратком руководстве по установке. Операционная система должна

быть установлена до установки аппаратного или программного обеспечения, которое не было

приобретено вместе с системои.

Начало работы с системои 81

Технические характеристики

Процессор

Тип процессора Один или два двуядерных процессора Intel Xeon

серии 5000.

Шина расширения

Тип шины PCI-X, PCIe

Разъемы расширения через удлинитель

системнои шины:

Два 64-битных разъема с полным форм-фактором,

Центральныи и левыи расширители PCI-X

питанием 3,3 В и тактовои частотои 133 МГц

или

или

Два 8-канальных слота

Центральныи и левыи расширители PCIe

Память

Архитектура Модули DIMM PC2-4200 533 PC2-4200 533MГц с полнои

буферизациеи, защитои ECC и двухсторонним жестким

режимом работы (модули DIMM PC2-5300 667 МГц с полнои

буферизациеи, если доступны)

Разъемы для модулеи памяти Восемь 240-контактных разъемов

Емкость модулеи памяти 256 Мб, 512 Мб, 1 Гб, 2 Гб, 4 Гб

Минимальныи объем оперативнои памяти 512 Мб (два модуля по 256 Мб)

Максимальныи объем ОЗУ 32 Гб

Накопители

Жесткие диски SAS или SATA До двух 3,5-дюимовых внутренних дисков с возможностью

“горячеи” замены и (дополнительно) поддержкои

объединительнои платы

или или

Жесткие диски SAS До четырех 2,5-дюимовых внутренних дисков с возможностью

“горячеи” замены и (дополнительно) поддержкои

объединительнои платы

Накопитель на оптических дисках Один дополнительныи IDE-дисковод CD-ROM, DVD-ROM или

DVD-ROM/CD-RW.

ПРИМЕЧАНИЕ: Устроиства DVD предназначены

только для данных

82 Начало работы с системои

Разъемы

Задняя панель

Сетевая интерфеисная плата

Два разъема RJ-45 (для встроенных сетевых интерфеисных карт,

1 гигабит)

Последовательныи порт

9-контактныи DTE-разъем, совместимыи с 16550

USB Два 4-контактных разъема, совместимых с USB 2.0

Видео

15-контактныи разъем VGA

Передняя панель

Видео

15-контактныи разъем VGA

USB

Два 4-контактных разъема, совместимых с USB 2.0

Видео

Тип видеоадаптера Видеоконтроллер ATI ES1000; VGA-разъем

Видеопамять DDR SDRAM на 16 Мб

Электропитание

Источник питания переменного тока (для каждого блока питания)

Мощность в ваттах

670 Вт

Напряжение

90-264 В переменного тока, функция автоматического

переключения диапазонов измерении, 47-63 Гц, 10,0 A

(при напряжении 90 В переменного тока)

Теплоотдача

2697 BTU/час (максимум)

Максимальныи бросок тока

В условиях стандартного электропитания и нормальных условии

окружающеи среды системы бросок тока может достигать не

более 55 А на блок питания в течение не более 10 мс.

Аккумуляторы

Системныи аккумулятор

Круглыи ионно-литиевыи CR 2032 3,0 В

Батарея RAID (дополнительно)

Блок ионно-литиевых батареи на 4,1 В

Габаритные размеры

Высота 4,29 см (1,69 дюима)

Ширина 48,26 см (19 дюимов)

Ширина 76,2 см (30 дюимов)

Вес (макс. конфигурация) 17,69 кг (39 фунтов)

Начало работы с системои 83

Условия эксплуатации

ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах окружающеи среды для установки

определеннои конфигурации системы см. на веб-узле www.dell.com/environmental_datasheets.

Температура

Рабочии режим

от 10° до 35°C (от 50° до 95°F)

Режим хранения

от -40° до 65°C (от -40° до 149°F)

Относительная влажность

Рабочии режим

От 8% до 85% (без конденсации) с максимальным изменением

влажности 10% в час.

Режим хранения

5–95 % (без конденсации)

Максимальная вибрация

Рабочии режим

0,25 G при частоте от 3 до 200 Гц в течение 15 минут

Режим хранения

0,5 G при частоте от 3 до 200 Гц в течение 15 минут

Максимальная ударная нагрузка

Рабочии режим

Один ударныи импульс 41 G длительностью не более 2 мс в

положительном направлении по оси z (по одному импульсу с

каждои стороны системы)

Режим хранения

Шесть последовательных ударных импульсов 71 G

длительностью не более 2 мс в положительном и отрицательном

направлениях по осям x, y, и z (по одному импульсу с каждои

стороны системы)

Высота над уровнем моря

Рабочии режим

от -16 до 3048 м (от –50 до 10 000 футов)

Режим хранения

От -16 до 10 600 м (от –50 до 35 000 футов)

84 Начало работы с системои

Sistemas Dell™ PowerEdge™ 1950

Procedimientos iniciales

con el sistema

www.dell.com | support.dell.com

Notas, avisos y precauciones

NOTA: una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador.

AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar

el problema.

PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.

_________________

La información contenida en este documento puede modificarse sin previo aviso.

© 2005 Dell Inc. Reservados todos los derechos.

Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.

Marcas comerciales utilizadas en este texto: Dell,el logotipo de DELL, PowerEdge y Dell OpenManage son marcas comerciales de Dell Inc.;

Intel y Xeon son marcas comerciales registradas de Intel Corporation; Microsoft y Windows son marcas comerciales registradas, y Windows

Server es una marca comercial de Microsoft Corporation; Red Hat es una marca comercial registrada de Red Hat, Inc.; SUSE es una marca

comercial registrada de SUSE LINUX Products GmbH.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen

o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo EMU01

Noviembre de 2005 P/N CD608 Rev. A00

Características del sistema

Éstas son las características principales de hardware y software del sistema:

®

®

• Uno o dos procesadores Intel

Xeon

de doble núcleo 5000 Sequence.

• Compatibilidad con SMP (multiprocesamiento simétrico), que está disponible en sistemas con dos

microprocesadores Intel Xeon. SMP mejora en gran medida el rendimiento global del sistema al dividir

las operaciones del microprocesador entre microprocesadores independientes. Para aprovechar esta

función, se debe usar un sistema operativo que admita el multiprocesamiento.

NOTA: si decide actualizar el sistema instalando un segundo microprocesador, debe solicitar los kits

de actualización del microprocesador a Dell

.

No todas las versiones del microprocesador Intel Xeon

funcionarán correctamente como microprocesadores adicionales. El kit de actualización de Dell contiene la

versión correcta del microprocesador, así como las instrucciones para llevar a cabo la actualización. Ambos

microprocesadores deben tener la misma frecuencia de funcionamiento interna y el mismo tamaño de

caché.

• Un mínimo de 512 MB en DIMM con búfer completo (FBD) a 533 o 667 MHz (si está disponible),

actualizables a un máximo de 32 GB mediante la instalación de combinaciones de módulos de

memoria de 256 MB, 512 MB, 1 GB, 2 GB o 4 GB en los ocho zócalos de módulo de memoria de la

placa base.

El sistema también dispone de memoria redundante, que puede utilizarse como sustitución de memoria

o duplicación de memoria. Ambas características están disponibles si se instalan ocho módulos de

memoria idénticos.

• Soporte para dos unidades internas de disco duro de 3,5 pulgadas y acoplamiento activo, de tipo SAS

(SCSI conectado en serie) (10 000 o 15 000 rpm) o SATA (7 200 rpm), o soporte para un máximo de

cuatro unidades internas de disco duro de 2,5 pulgadas y acoplamiento activo, de tipo SAS

(10 000 rpm).

• Una unidad IDE reducida opcional de CD-ROM, DVD-ROM o DVD-ROM/CD-RW.

• Hasta dos fuentes de alimentación de 670 W de acoplamiento activo en una configuración redundante

1 + 1 (opcional).

• Cuatro módulos de ventilador, formados por dos ventiladores de dos rotores cada uno, para un total

de ocho ventiladores de refrigeración.

La placa base incluye lo siguiente:

• Una de las siguientes opciones de tarjeta vertical:

–

Dos tarjetas verticales (izquierda y central), cada una de ellas con una ranura de expansión

PCI-Express x8.

O bien:

–

Dos tarjetas verticales (izquierda y central), cada una de ellas con una ranura de expansión PCI-X

de 3,3 V y 64 bits a 133 MHz. Las ranuras de expansión se encuentran en dos buses independientes

.

Procedimientos iniciales con el sistema 87

Especificaciones técnicas

Procesador

Tipo de procesador Uno o dos procesadores Intel Xeon

de doble núcleo

5000 Sequence

Bus de expansión

Tipo de bus PCI-X, PCIe

Ranuras de expansión mediante

una tarjeta vertical:

Tarjetas verticales PCI-X central

Dos ranuras de 3,3 V, 64 bits a 133 MHz de altura completa

e izquierda

y longitud media

O bien:

O bien:

Tarjetas verticales PCIe central

Dos x8

e izquierda

Memoria

Arquitectura DIMM PC2-4200 con búfer completo a 533 MHz con

protección ECC, con funcionamiento lockstep dual

(DIMM PC2-5300 con búfer completo a 667 MHz,

si está disponible)

Zócalos de módulo de memoria Ocho de 240 patas

Capacidades de módulo de memoria 256 MB, 512 MB, 1 GB, 2 GB, 4 GB

RAM mínima 512 MB (dos módulos de 256 MB)

RAM máxima 32 GB

Unidades

Unidades de disco duro SAS o SATA Hasta dos unidades internas de 3,5 pulgadas y

acoplamiento activo (opcional) con soporte de

plano posterior

O bien: O bien:

Unidades de disco duro SAS Hasta cuatro unidades internas de 2,5 pulgadas y

acoplamiento activo (opcional) con soporte de

plano posterior

Unidad óptica Una unidad IDE reducida opcional de CD-ROM,

de DVD-ROM/CD-RW combinada o de DVD-ROM.

NOTA: los dispositivos de DVD son sólo de datos.

94 Procedimientos iniciales con el sistema

Conectores

Parte posterior

NIC

Dos RJ-45 (para NIC de 1 GB integradas)

Serie

9 patas, DTE, compatible con el estándar 16550

USB Dos de 4 patas compatibles con USB 2.0

Vídeo

VGA de 15 patas

Parte frontal

Vídeo

VGA de 15 patas

USB

Dos de 4 patas compatibles con USB 2.0

Vídeo

Tipo de vídeo Controladora de vídeo ATI ES1000; conector VGA

Memoria de vídeo 16 MB de SDRAM DDR

Alimentación

Suministro de energía de CA (por fuente de alimentación)

Potencia

670 W

Voltaje

De 90 a 264 V CA, autoajustable, de 47 a 63 Hz,

10,0 A (a 90 V CA)

Disipación de calor

2 697 BTU/h (789,7 W) como máximo

Máxima corriente a la conexión

En condiciones normales de línea y en todo el ambiente

del rango operativo del sistema, la corriente a la conexión

puede alcanzar los 55 A por cada fuente de alimentación

durante 10 ms o menos.

Baterías

Batería del sistema

Batería de tipo botón de ion-litio de 3,0 V CR2032

Batería RAID (opcional)

Batería de ion-litio de 4,1 V

Características físicas

Altura 4,29 cm

Anchura 48,26 cm

Profundidad 76,2 cm

Peso (configuración máxima) 17,69 kg

Procedimientos iniciales con el sistema 95

Condiciones ambientales

NOTA: para obtener información adicional sobre medidas ambientales relativas a configuraciones de sistema

específicas, visite la página Web www.dell.com/environmental_datasheets.

Temperatura

En funcionamiento

De 10 °C a 35 °C

En almacenamiento

De –40 °C a 65 °C

Humedad relativa

En funcionamiento

Del 8 al 85 % (sin condensación) con una gradación

de humedad máxima del 10 % por hora

En almacenamiento

Del 5 al 95 % (sin condensación)

Vibración máxima

En funcionamiento

0,25 G a 3–200 Hz durante 15 minutos

En almacenamiento

0,5 G a 3–200 Hz durante 15 minutos

Impacto máximo

En funcionamiento

Un choque positivo en el eje z (un choque en cada lado

del sistema) de 41 G durante un máximo de 2 ms

En almacenamiento

Seis choques ejecutados consecutivamente en el sentido

positivo y negativo de los ejes x, y y z (un choque en cada

lado del sistema) de 71 G durante un máximo de 2 ms

Altitud

En funcionamiento

De –16 a 3 048 m

En almacenamiento

De –16 a 10 600 m

96 Procedimientos iniciales con el sistema

CD608bk0.book Page 1 Tuesday, December 6, 2005 2:23 PM

תכרעמה םע הדובעה תליחת |

108

CD608bk0.book Page 1 Tuesday, December 6, 2005 2:23 PM

הביבס יאנת

תויפיצפס תכרעמ תורוצת רובע תויתביבס תודימ לע סונ עדימל , תבותכב רקב

הצע:

www.dell.com/environmental_datasheets.

הרוטרפמט

הלעפה

35°C

דע

10°

וסחא

65°C

דע

-40°

תיסחי תוחל

הלעפה

8% דע 85%) יוביע אלל ( לש תיברמ תוחלב תיתגרדה הדירי ע10%

העשב

) יוביע אלל(

95%

דע

5%

וסחא

יברמ טטר

הלעפה

0.25 Gב  3–200 Hz שמב 15קד '

וסחא

0.5 Gב  3–200 Hz שמב 15קד '

הביבס יאנת

יברמ עוזעז

הלעפה

יבויחה )תכרעמה לש דצ לכב תחא המיעפ (

Z

ריצב תחא עוזעז תמיעפ

ותמ41 G דע שמל 2מ "ש

ייבויחה

z

,

y

,

x

יריצב וז רחא וזב תולעפומה עוזעז תומיעפ שש

וסחא

דע שמל

71 G

ותמ

יילילשהו)תכרעמה לש דצ לכב תחא המיעפ (

2מ "ש

הבוג

הלעפה

מ '

3,048

דע

-16

וסחא

מ '

10,600

דע

-16

107

תכרעמה םע הדובעה תליחת |

CD608bk0.book Page 1 Tuesday, December 6, 2005 2:23 PM

יניפ

15

ע

VGA

ואדיו

תיזח

ואדיו

VGA ע 15יניפ

USB

ילעב יינש4יניפ , ימאותUSB 2.0

ואדיו

VGA

; ירבחמ

ATI ES1000

ואדיו רקב

ואדיו גוס

ואדיו ורכיז

DDR SDRAM

לש

16 MB

חתמ

ז חוכ קפס" ח)חוכ קפס לכל(

יטאווב ילמשח קפסה

670 W

ילמשח חתמ

(

90 VAC

) ב

10.0 A

,

47-63 Hz

,יטמוטוא חווט ,

90–264 VAC

וח רוזיפ

רתויה לכל

2697 BTU/hr

ילמיסקמ סנכנ רז

הלוכ תכרעמה לש הביבס יאנתב הלעפה חווטבו יליגר וק יאנתב ,

מ " וא ש

10

שמל חוכ קפס לכל

55 A

ל עיגי סנכנה רזהש כתיי

תוחפ.

תוללוס

תכרעמ תללוס

CR 2032 3.0-V

ותיל עבטמ תללוס

) ילנויצפוא(

RAID

תללוס

4.1-V

ויתיל וי

תויזיפ תודימ

4.29ס "מ

הבוג

בחור

48.26ס "מ

קמוע

76.2ס "מ

לקשמ)תיברמ הרוצת(

17.69ק "ג

תכרעמה םע הדובעה תליחת |

106

CD608bk0.book Page 1 Tuesday, December 6, 2005 2:23 PM

םיינכט םיטרפמ

דבעמ

dual-core Intel Xeon Processors

גוסמ ידבעמ ינש וא דחא דבעמ

דבעמ גוס

.

5000 Sequence

הבחרה קיפא

PCIe

,

PCI-X

קיפא גוס

:

riser card

הבחרה יצירח תועצמאב

גוסמ זכרמבו לאמש דצב

riser

יביכר

אלמ רואו אלמ הבוגב יצירח ינש ,3.3-V ,64תויביס ,133-MHz

PCI-X

וא

וא

בחורב יצירח ינש8ילולסמ

גוסמ זכרמבו לאמש דצב

riser

יביכר

PCIe

ורכיז

תנגה ע

PC2-4200 533MHz

גוסמ

Fully-buffered DIMM

יביכר

הרוטקטיכרא

ECC , תלועפ עlockstepוד  תינוויכ ) יביכרFully-buffered

ז רשאכ ינימ(

PC2-5300 667 MHz

גוסמ

DIMM

לש יעקש הנומש240יניפ

ורכיז ילודומ לש עקש

4 GB

,

2 GB

,

1 GB

,

512 MB

,

256 MB

ורכיז ילודומ תלוביק

(

256-MB

) לש ילודומ ינש

512 MB

ילמינימ

RAM

ורכיז

32 GB ורכיז

ילמיסקמ

RAM

יקסיד

לדוגב יימינפ יקסיד ינש דע3.5ניא ,'ב יכמותה ח רוביח

SATA

וא

SAS

גוסמ יחשיק יקסיד

)ילנויצפוא( ,א חול תכימת ע

וא

וא

לדוגב יימינפ יקסיד העברא דע2.5ניא ,' ח רוביחב יכמותה

SAS

גוסמ יחישק יקסיד

)ילנויצפוא( , ינוציח ילנויצפוא ירוטילקת נוכב א חול תכימת ע

USB

גוסמ

,

DVD-ROM

,

IDE

ילקתל קד ילנויצפוא נוכ גוסמ ירוט

יטפוא נוכ

.

DVD-ROM

וא בלושמ

DVD-ROM/ CD-RW

DVD

דבלב ינותנ יללוכ

הצע: ינקתה

ירבחמ

בג

(

1-GB

) לש יבלושמ תשר קשממ יסיטרכ רובע

RJ-45

ירבחמ ינש

(

NIC

שממ סיטרכ תשר ק)

ירוט

16550

, אות

DTE

9יניפ ,

USB

USB 2.0

ילעב יינש4יניפ , ימאות

105

תכרעמה םע הדובעה תליחת |
