Подключение клавиатуры, мыши и монитора

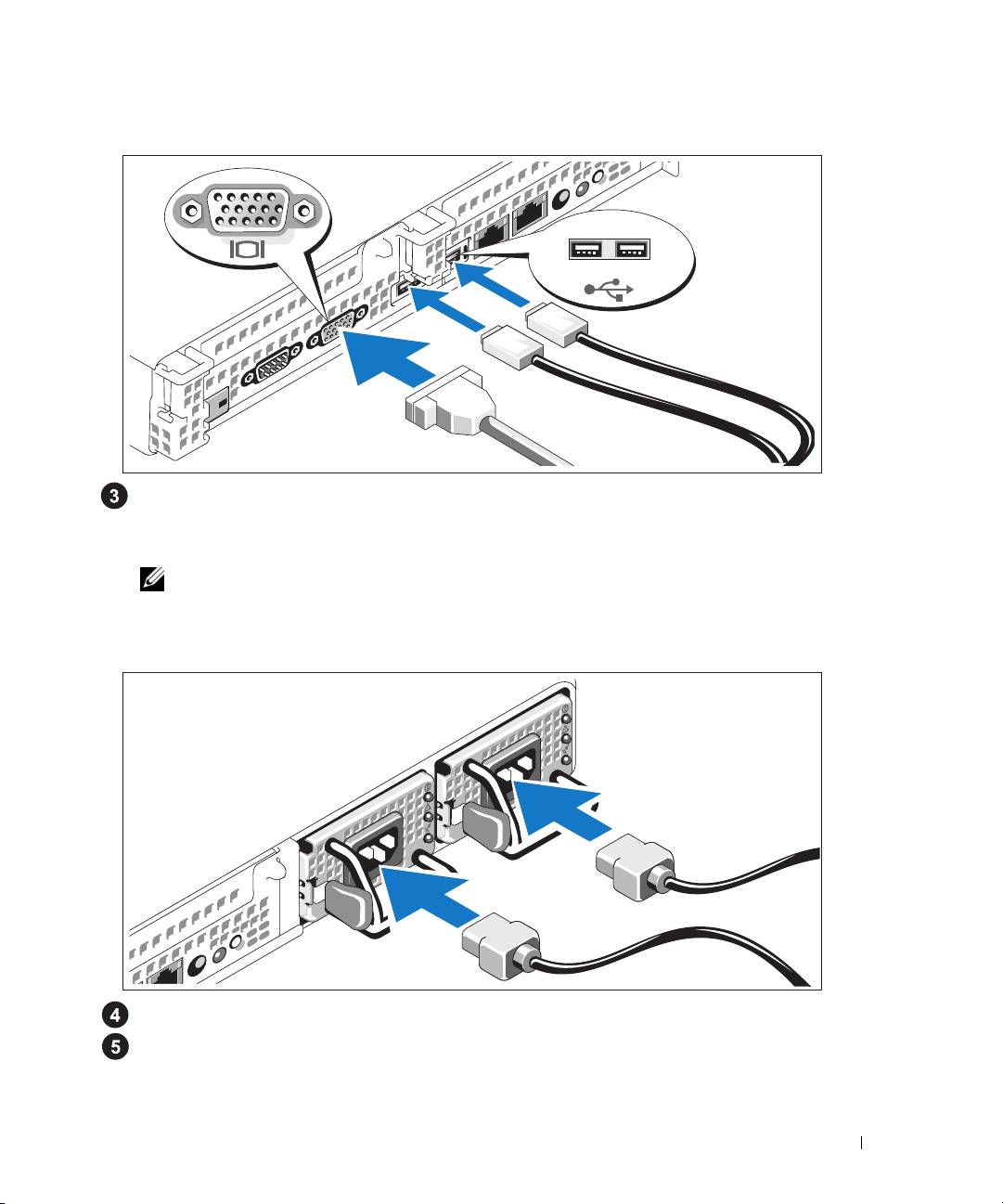

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на заднеи панели системы снабжены значками, позволяющими определить правильное

подключение кабелеи. На кабельном соединителе монитора необходимо затянуть винты (если они есть).

ПРИМЕЧАНИЕ:

При одновременном подключении к системе двух мониторов (к фронтальному

и заднему разъемам) по умолчанию видеосигнал подается на фронтальныи разъем, так как

в каждыи момент времени может функционировать только один монитор.

Подключение питания

Подсоедините шнуры питания к системе.

Подключите другои конец шнура к заземленнои розетке или отдельному источнику питания,

например, к источнику бесперебоиного питания или блоку распределения питания.

Начало работы с системои 79

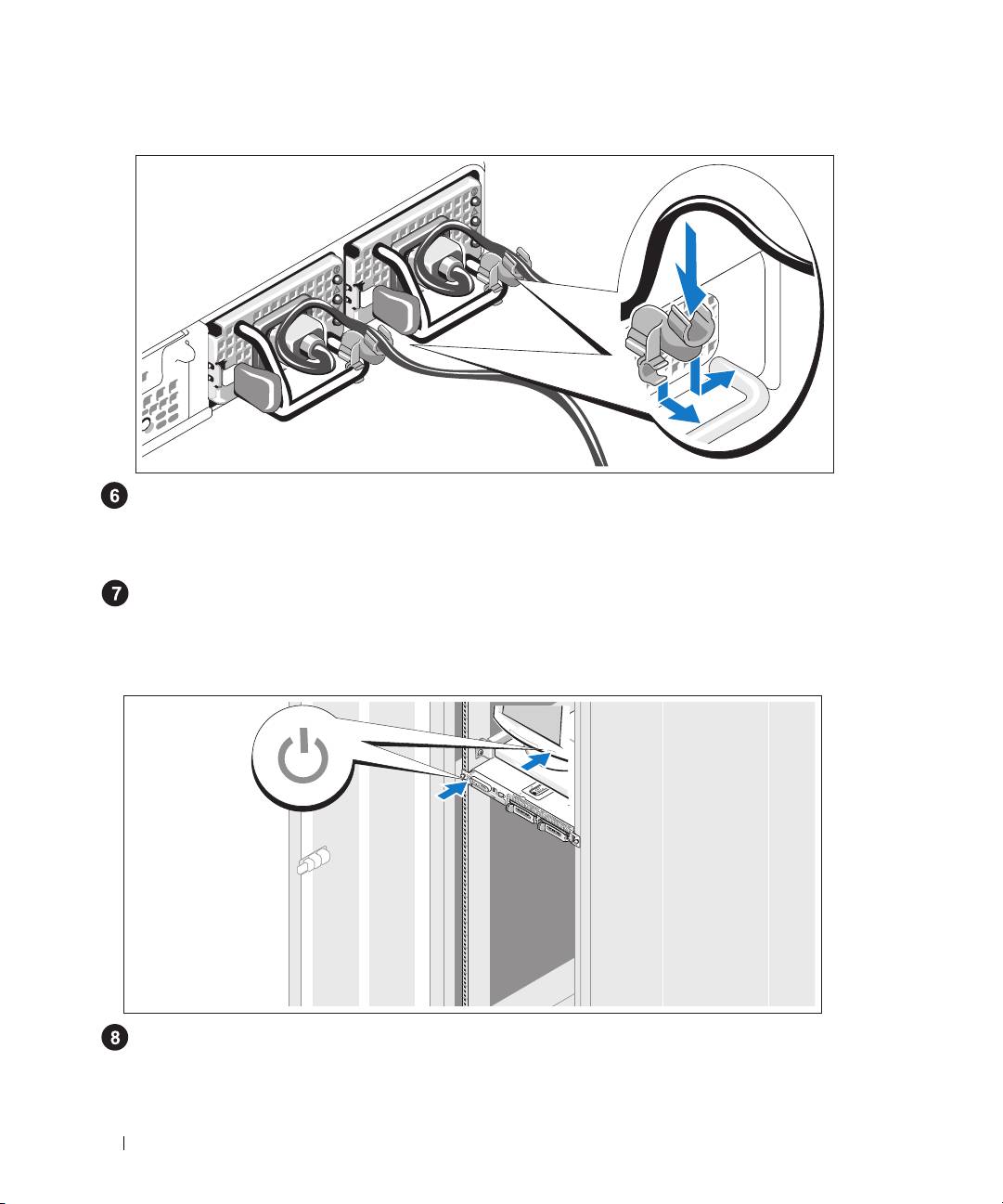

Установка кронштеина фиксация шнура питания (дополнительно)

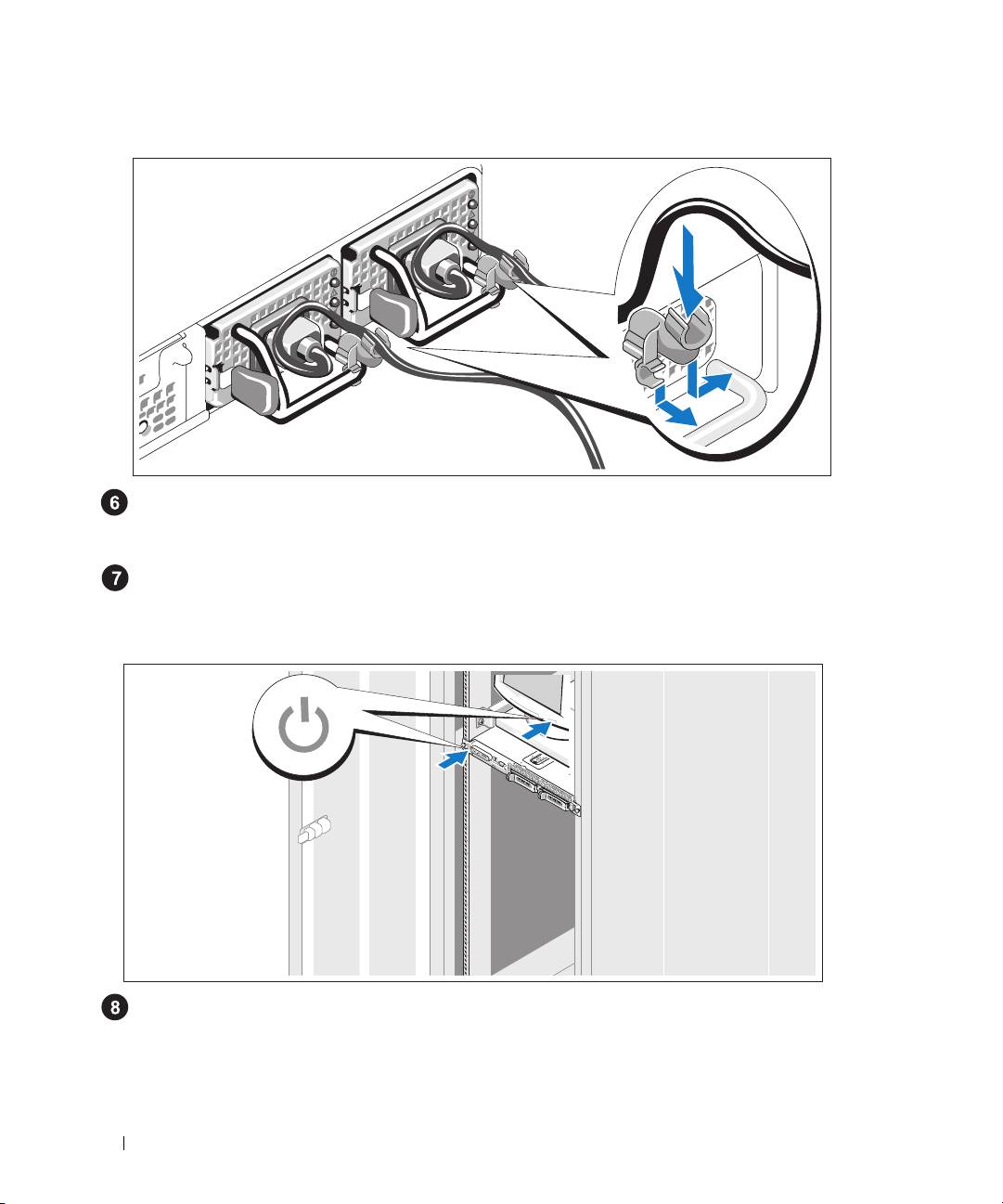

Прикрепите кронштеин фиксации на правом изгибе рукоятки разъема шнура питания.

Согните системныи шнур питания в петлю (см. рисунок) и прикрепите его к кабельному

зажиму кронштеина. Повторите данную процедуру со вторым источником питания.

Подключите другои конец шнура питания к заземленнои розетке или отдельному источнику

питания, например, к источнику бесперебоиного питания или блоку распределения питания.

Включение системы

Включите систему и монитор (дополнительно).

Нажмите кнопку питания системы и монитора. Должны засветиться индикаторы питания.

С помощью элементов управления монитора отрегулируите качество изображения.

80 Начало работы с системои

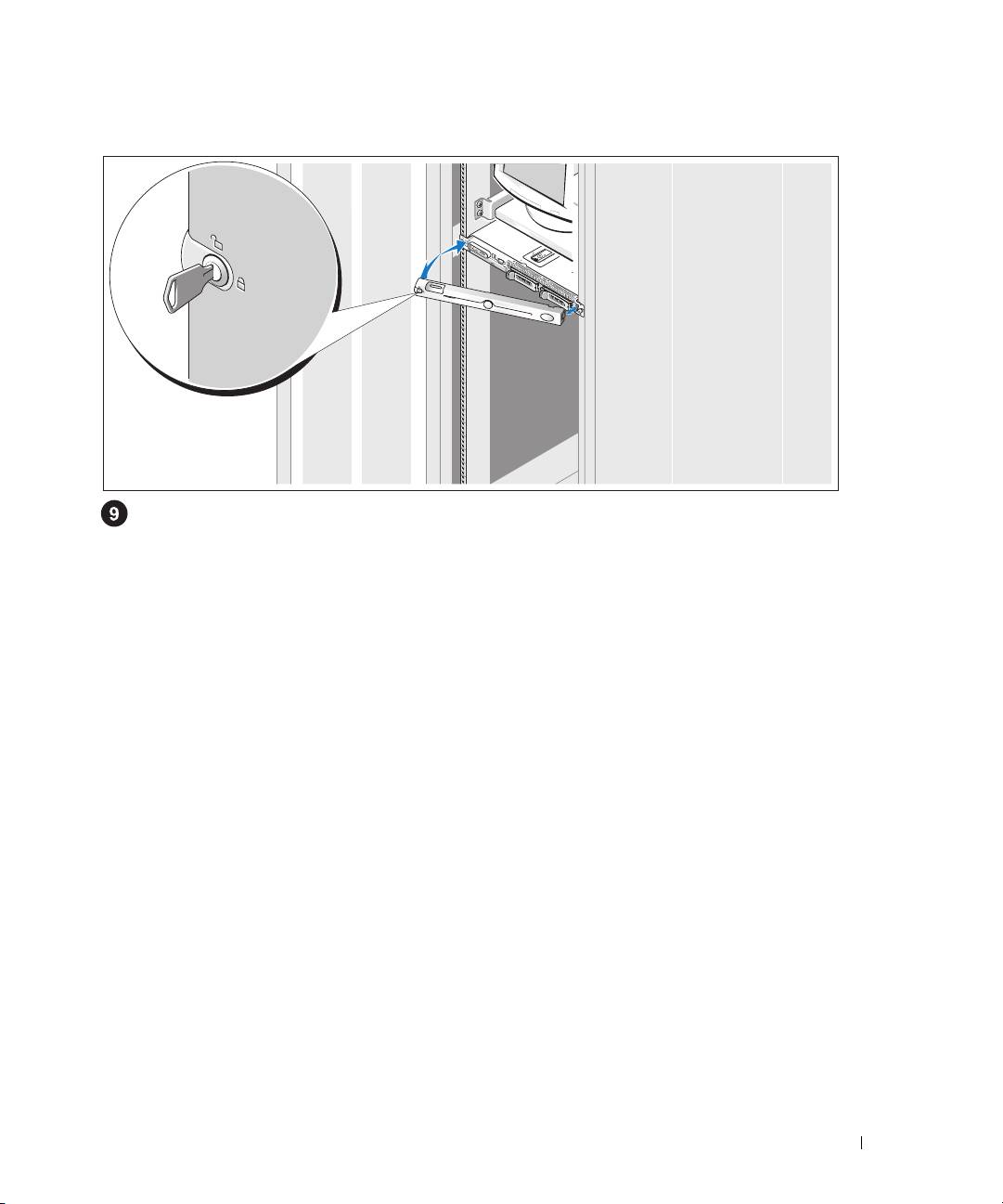

Установка лицевои панели

Установка лицевои панели (дополнительно).

Завершение установки операционнои системы

Если компьютер приобретен с предустановленнои операционнои системои, см. соответствующую

документацию, поставляемую вместе с компьютером. Описание первоначальнои установки

операционнои системы см. в Кратком руководстве по установке. Операционная система должна

быть установлена до установки аппаратного или программного обеспечения, которое не было

приобретено вместе с системои.

Начало работы с системои 81

Технические характеристики

Процессор

Тип процессора Один или два двуядерных процессора Intel Xeon

серии 5000.

Шина расширения

Тип шины PCI-X, PCIe

Разъемы расширения через удлинитель

системнои шины:

Два 64-битных разъема с полным форм-фактором,

Центральныи и левыи расширители PCI-X

питанием 3,3 В и тактовои частотои 133 МГц

или

или

Два 8-канальных слота

Центральныи и левыи расширители PCIe

Память

Архитектура Модули DIMM PC2-4200 533 PC2-4200 533MГц с полнои

буферизациеи, защитои ECC и двухсторонним жестким

режимом работы (модули DIMM PC2-5300 667 МГц с полнои

буферизациеи, если доступны)

Разъемы для модулеи памяти Восемь 240-контактных разъемов

Емкость модулеи памяти 256 Мб, 512 Мб, 1 Гб, 2 Гб, 4 Гб

Минимальныи объем оперативнои памяти 512 Мб (два модуля по 256 Мб)

Максимальныи объем ОЗУ 32 Гб

Накопители

Жесткие диски SAS или SATA До двух 3,5-дюимовых внутренних дисков с возможностью

“горячеи” замены и (дополнительно) поддержкои

объединительнои платы

или или

Жесткие диски SAS До четырех 2,5-дюимовых внутренних дисков с возможностью

“горячеи” замены и (дополнительно) поддержкои

объединительнои платы

Накопитель на оптических дисках Один дополнительныи IDE-дисковод CD-ROM, DVD-ROM или

DVD-ROM/CD-RW.

ПРИМЕЧАНИЕ: Устроиства DVD предназначены

только для данных

82 Начало работы с системои

Разъемы

Задняя панель

Сетевая интерфеисная плата

Два разъема RJ-45 (для встроенных сетевых интерфеисных карт,

1 гигабит)

Последовательныи порт

9-контактныи DTE-разъем, совместимыи с 16550

USB Два 4-контактных разъема, совместимых с USB 2.0

Видео

15-контактныи разъем VGA

Передняя панель

Видео

15-контактныи разъем VGA

USB

Два 4-контактных разъема, совместимых с USB 2.0

Видео

Тип видеоадаптера Видеоконтроллер ATI ES1000; VGA-разъем

Видеопамять DDR SDRAM на 16 Мб

Электропитание

Источник питания переменного тока (для каждого блока питания)

Мощность в ваттах

670 Вт

Напряжение

90-264 В переменного тока, функция автоматического

переключения диапазонов измерении, 47-63 Гц, 10,0 A

(при напряжении 90 В переменного тока)

Теплоотдача

2697 BTU/час (максимум)

Максимальныи бросок тока

В условиях стандартного электропитания и нормальных условии

окружающеи среды системы бросок тока может достигать не

более 55 А на блок питания в течение не более 10 мс.

Аккумуляторы

Системныи аккумулятор

Круглыи ионно-литиевыи CR 2032 3,0 В

Батарея RAID (дополнительно)

Блок ионно-литиевых батареи на 4,1 В

Габаритные размеры

Высота 4,29 см (1,69 дюима)

Ширина 48,26 см (19 дюимов)

Ширина 76,2 см (30 дюимов)

Вес (макс. конфигурация) 17,69 кг (39 фунтов)

Начало работы с системои 83

Условия эксплуатации

ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах окружающеи среды для установки

определеннои конфигурации системы см. на веб-узле www.dell.com/environmental_datasheets.

Температура

Рабочии режим

от 10° до 35°C (от 50° до 95°F)

Режим хранения

от -40° до 65°C (от -40° до 149°F)

Относительная влажность

Рабочии режим

От 8% до 85% (без конденсации) с максимальным изменением

влажности 10% в час.

Режим хранения

5–95 % (без конденсации)

Максимальная вибрация

Рабочии режим

0,25 G при частоте от 3 до 200 Гц в течение 15 минут

Режим хранения

0,5 G при частоте от 3 до 200 Гц в течение 15 минут

Максимальная ударная нагрузка

Рабочии режим

Один ударныи импульс 41 G длительностью не более 2 мс в

положительном направлении по оси z (по одному импульсу с

каждои стороны системы)

Режим хранения

Шесть последовательных ударных импульсов 71 G

длительностью не более 2 мс в положительном и отрицательном

направлениях по осям x, y, и z (по одному импульсу с каждои

стороны системы)

Высота над уровнем моря

Рабочии режим

от -16 до 3048 м (от –50 до 10 000 футов)

Режим хранения

От -16 до 10 600 м (от –50 до 35 000 футов)

84 Начало работы с системои

Sistemas Dell™ PowerEdge™ 1950

Procedimientos iniciales

con el sistema

www.dell.com | support.dell.com

Notas, avisos y precauciones

NOTA: una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador.

AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar

el problema.

PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.

_________________

La información contenida en este documento puede modificarse sin previo aviso.

© 2005 Dell Inc. Reservados todos los derechos.

Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.

Marcas comerciales utilizadas en este texto: Dell,el logotipo de DELL, PowerEdge y Dell OpenManage son marcas comerciales de Dell Inc.;

Intel y Xeon son marcas comerciales registradas de Intel Corporation; Microsoft y Windows son marcas comerciales registradas, y Windows

Server es una marca comercial de Microsoft Corporation; Red Hat es una marca comercial registrada de Red Hat, Inc.; SUSE es una marca

comercial registrada de SUSE LINUX Products GmbH.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen

o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo EMU01

Noviembre de 2005 P/N CD608 Rev. A00

Características del sistema

Éstas son las características principales de hardware y software del sistema:

®

®

• Uno o dos procesadores Intel

Xeon

de doble núcleo 5000 Sequence.

• Compatibilidad con SMP (multiprocesamiento simétrico), que está disponible en sistemas con dos

microprocesadores Intel Xeon. SMP mejora en gran medida el rendimiento global del sistema al dividir

las operaciones del microprocesador entre microprocesadores independientes. Para aprovechar esta

función, se debe usar un sistema operativo que admita el multiprocesamiento.

NOTA: si decide actualizar el sistema instalando un segundo microprocesador, debe solicitar los kits

de actualización del microprocesador a Dell

.

No todas las versiones del microprocesador Intel Xeon

funcionarán correctamente como microprocesadores adicionales. El kit de actualización de Dell contiene la

versión correcta del microprocesador, así como las instrucciones para llevar a cabo la actualización. Ambos

microprocesadores deben tener la misma frecuencia de funcionamiento interna y el mismo tamaño de

caché.

• Un mínimo de 512 MB en DIMM con búfer completo (FBD) a 533 o 667 MHz (si está disponible),

actualizables a un máximo de 32 GB mediante la instalación de combinaciones de módulos de

memoria de 256 MB, 512 MB, 1 GB, 2 GB o 4 GB en los ocho zócalos de módulo de memoria de la

placa base.

El sistema también dispone de memoria redundante, que puede utilizarse como sustitución de memoria

o duplicación de memoria. Ambas características están disponibles si se instalan ocho módulos de

memoria idénticos.

• Soporte para dos unidades internas de disco duro de 3,5 pulgadas y acoplamiento activo, de tipo SAS

(SCSI conectado en serie) (10 000 o 15 000 rpm) o SATA (7 200 rpm), o soporte para un máximo de

cuatro unidades internas de disco duro de 2,5 pulgadas y acoplamiento activo, de tipo SAS

(10 000 rpm).

• Una unidad IDE reducida opcional de CD-ROM, DVD-ROM o DVD-ROM/CD-RW.

• Hasta dos fuentes de alimentación de 670 W de acoplamiento activo en una configuración redundante

1 + 1 (opcional).

• Cuatro módulos de ventilador, formados por dos ventiladores de dos rotores cada uno, para un total

de ocho ventiladores de refrigeración.

La placa base incluye lo siguiente:

• Una de las siguientes opciones de tarjeta vertical:

–

Dos tarjetas verticales (izquierda y central), cada una de ellas con una ranura de expansión

PCI-Express x8.

O bien:

–

Dos tarjetas verticales (izquierda y central), cada una de ellas con una ranura de expansión PCI-X

de 3,3 V y 64 bits a 133 MHz. Las ranuras de expansión se encuentran en dos buses independientes

.

Procedimientos iniciales con el sistema 87

Especificaciones técnicas

Procesador

Tipo de procesador Uno o dos procesadores Intel Xeon

de doble núcleo

5000 Sequence

Bus de expansión

Tipo de bus PCI-X, PCIe

Ranuras de expansión mediante

una tarjeta vertical:

Tarjetas verticales PCI-X central

Dos ranuras de 3,3 V, 64 bits a 133 MHz de altura completa

e izquierda

y longitud media

O bien:

O bien:

Tarjetas verticales PCIe central

Dos x8

e izquierda

Memoria

Arquitectura DIMM PC2-4200 con búfer completo a 533 MHz con

protección ECC, con funcionamiento lockstep dual

(DIMM PC2-5300 con búfer completo a 667 MHz,

si está disponible)

Zócalos de módulo de memoria Ocho de 240 patas

Capacidades de módulo de memoria 256 MB, 512 MB, 1 GB, 2 GB, 4 GB

RAM mínima 512 MB (dos módulos de 256 MB)

RAM máxima 32 GB

Unidades

Unidades de disco duro SAS o SATA Hasta dos unidades internas de 3,5 pulgadas y

acoplamiento activo (opcional) con soporte de

plano posterior

O bien: O bien:

Unidades de disco duro SAS Hasta cuatro unidades internas de 2,5 pulgadas y

acoplamiento activo (opcional) con soporte de

plano posterior

Unidad óptica Una unidad IDE reducida opcional de CD-ROM,

de DVD-ROM/CD-RW combinada o de DVD-ROM.

NOTA: los dispositivos de DVD son sólo de datos.

94 Procedimientos iniciales con el sistema

Conectores

Parte posterior

NIC

Dos RJ-45 (para NIC de 1 GB integradas)

Serie

9 patas, DTE, compatible con el estándar 16550

USB Dos de 4 patas compatibles con USB 2.0

Vídeo

VGA de 15 patas

Parte frontal

Vídeo

VGA de 15 patas

USB

Dos de 4 patas compatibles con USB 2.0

Vídeo

Tipo de vídeo Controladora de vídeo ATI ES1000; conector VGA

Memoria de vídeo 16 MB de SDRAM DDR

Alimentación

Suministro de energía de CA (por fuente de alimentación)

Potencia

670 W

Voltaje

De 90 a 264 V CA, autoajustable, de 47 a 63 Hz,

10,0 A (a 90 V CA)

Disipación de calor

2 697 BTU/h (789,7 W) como máximo

Máxima corriente a la conexión

En condiciones normales de línea y en todo el ambiente

del rango operativo del sistema, la corriente a la conexión

puede alcanzar los 55 A por cada fuente de alimentación

durante 10 ms o menos.

Baterías

Batería del sistema

Batería de tipo botón de ion-litio de 3,0 V CR2032

Batería RAID (opcional)

Batería de ion-litio de 4,1 V

Características físicas

Altura 4,29 cm

Anchura 48,26 cm

Profundidad 76,2 cm

Peso (configuración máxima) 17,69 kg

Procedimientos iniciales con el sistema 95

Condiciones ambientales

NOTA: para obtener información adicional sobre medidas ambientales relativas a configuraciones de sistema

específicas, visite la página Web www.dell.com/environmental_datasheets.

Temperatura

En funcionamiento

De 10 °C a 35 °C

En almacenamiento

De –40 °C a 65 °C

Humedad relativa

En funcionamiento

Del 8 al 85 % (sin condensación) con una gradación

de humedad máxima del 10 % por hora

En almacenamiento

Del 5 al 95 % (sin condensación)

Vibración máxima

En funcionamiento

0,25 G a 3–200 Hz durante 15 minutos

En almacenamiento

0,5 G a 3–200 Hz durante 15 minutos

Impacto máximo

En funcionamiento

Un choque positivo en el eje z (un choque en cada lado

del sistema) de 41 G durante un máximo de 2 ms

En almacenamiento

Seis choques ejecutados consecutivamente en el sentido

positivo y negativo de los ejes x, y y z (un choque en cada

lado del sistema) de 71 G durante un máximo de 2 ms

Altitud

En funcionamiento

De –16 a 3 048 m

En almacenamiento

De –16 a 10 600 m

96 Procedimientos iniciales con el sistema

CD608bk0.book Page 1 Tuesday, December 6, 2005 2:23 PM

תכרעמה םע הדובעה תליחת |

108

CD608bk0.book Page 1 Tuesday, December 6, 2005 2:23 PM

הביבס יאנת

תויפיצפס תכרעמ תורוצת רובע תויתביבס תודימ לע סונ עדימל , תבותכב רקב

הצע:

www.dell.com/environmental_datasheets.

הרוטרפמט

הלעפה

35°C

דע

10°

וסחא

65°C

דע

-40°

תיסחי תוחל

הלעפה

8% דע 85%) יוביע אלל ( לש תיברמ תוחלב תיתגרדה הדירי ע10%

העשב

) יוביע אלל(

95%

דע

5%

וסחא

יברמ טטר

הלעפה

0.25 Gב  3–200 Hz שמב 15קד '

וסחא

0.5 Gב  3–200 Hz שמב 15קד '

הביבס יאנת

יברמ עוזעז

הלעפה

יבויחה )תכרעמה לש דצ לכב תחא המיעפ (

Z

ריצב תחא עוזעז תמיעפ

ותמ41 G דע שמל 2מ "ש

ייבויחה

z

,

y

,

x

יריצב וז רחא וזב תולעפומה עוזעז תומיעפ שש

וסחא

דע שמל

71 G

ותמ

יילילשהו)תכרעמה לש דצ לכב תחא המיעפ (

2מ "ש

הבוג

הלעפה

מ '

3,048

דע

-16

וסחא

מ '

10,600

דע

-16

107

תכרעמה םע הדובעה תליחת |
