Hama Sanus Vm300: VM300 型号装配说明

步骤 1：安装墙板：提供木立筋、砖块、实体混凝土和混凝土砌块四种安装选择。

木立筋安装：墙板 (a) 必须安装到木立筋上。使用高质的墙筋传感器找到墙筋。用 0.5 厘米(3/16 英寸)钻头以所需高度在墙

筋上预先钻出一个6.4 厘米(2.5 英寸)深的孔。请确保钻孔位于墙筋的中心。将墙板作为模板标出第二个孔的位置。确保墙板

水平后，在标记位置使用 0.5 厘米(3/16 英寸)钻头钻出一个 6.4 厘米(2.5 英寸) 深的孔。 然后用两个方头螺栓 (d) 和两片方头

螺栓垫圈 (e) 将墙板安装到墙上。请确保墙板方向正确，即墙板中央的平面如图 1a 所示紧贴墙面。

警告：切勿将方头螺栓旋得过紧！旋紧方头螺栓时，使方头螺栓垫圈紧贴墙板即可。

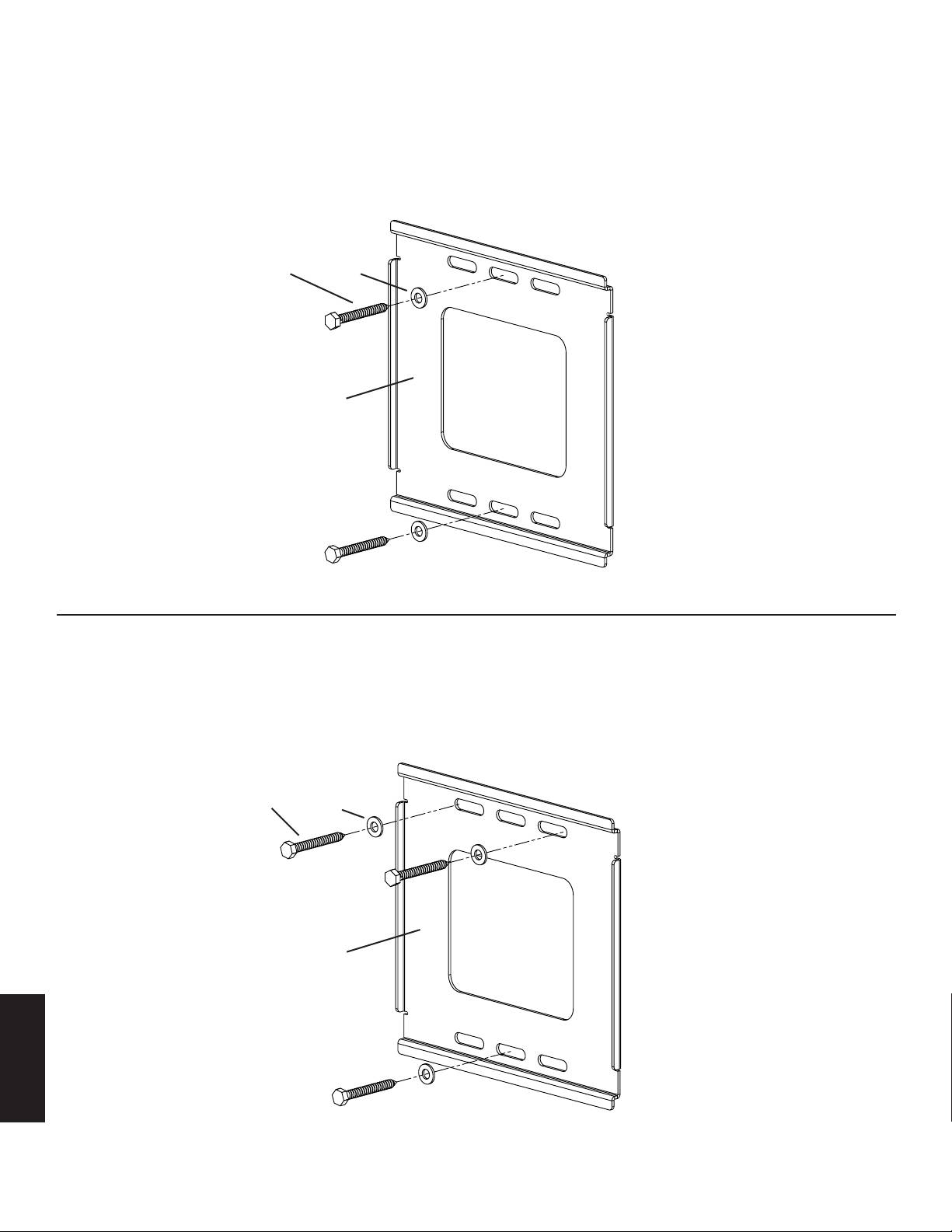

图 1a

d e

a

砖块、实体混凝土和混凝土砌块安装：将墙板 (a) 作为模板先在墙上标出三个孔的位置。始终将膨胀螺丝 (f) 放入砖块、

砌块或混凝土中。切勿钻入砌块间的灰泥中!两个顶孔尽量靠近墙板的侧边。底孔尽量居中。请确保墙板保持水平。使用

1.3 厘米(1/2 英寸) 圬工钻头预先仔细钻出三个至少 6.4 厘米(2.5 英寸) 深的孔。将膨胀螺丝分别插入这些孔中。即使表面有

清水墙层或者其它材料层，也应确保膨胀螺丝与混凝土表面完全齐平。然后用三个方头螺栓 (d) 和三片方头螺栓垫圈 (e) 将

墙板安装到墙上。详情请参阅图 1b。

警告：切勿将方头螺栓旋得过紧！旋紧方头螺栓时，使方头螺栓垫圈紧贴墙板即可。

图 1b

d e

a

中文

步骤 2：选择适合您的电视机的五金件。

请始终确保电视机已与电源断开，然后再将螺钉旋入电视机的背面板。

先用手将螺钉小心地旋入，然后再将其旋紧。如果感觉到阻力，立即取出螺钉！如果无法找到适合您的电视机的五金件，请

到当地的五金店购买或者致电 Sanus Systems。

先找到平板电视机背后的螺孔，然后选择适合该螺孔直径的螺钉。要测试每个螺钉的直径，可用手将螺钉小心地旋入电视机

直到找到合适的直径为止。

接下来确定所需螺钉的长度。平背面电视机需要较短的螺钉，不需要间隔块。某些电视机的背面凸起、凹进或者有其它不

平。因此这些电视机需要较长的螺钉，且电视机和显示器架之间要使用间隔块。

选择合适的螺钉后，您可参照以下各图，确定将显示器架 (b, c) 安装到电视机上所需的其它五金件。平背面电视机请参阅步

骤 3 中的安装说明。其它类型的电视机请参阅步骤 4。

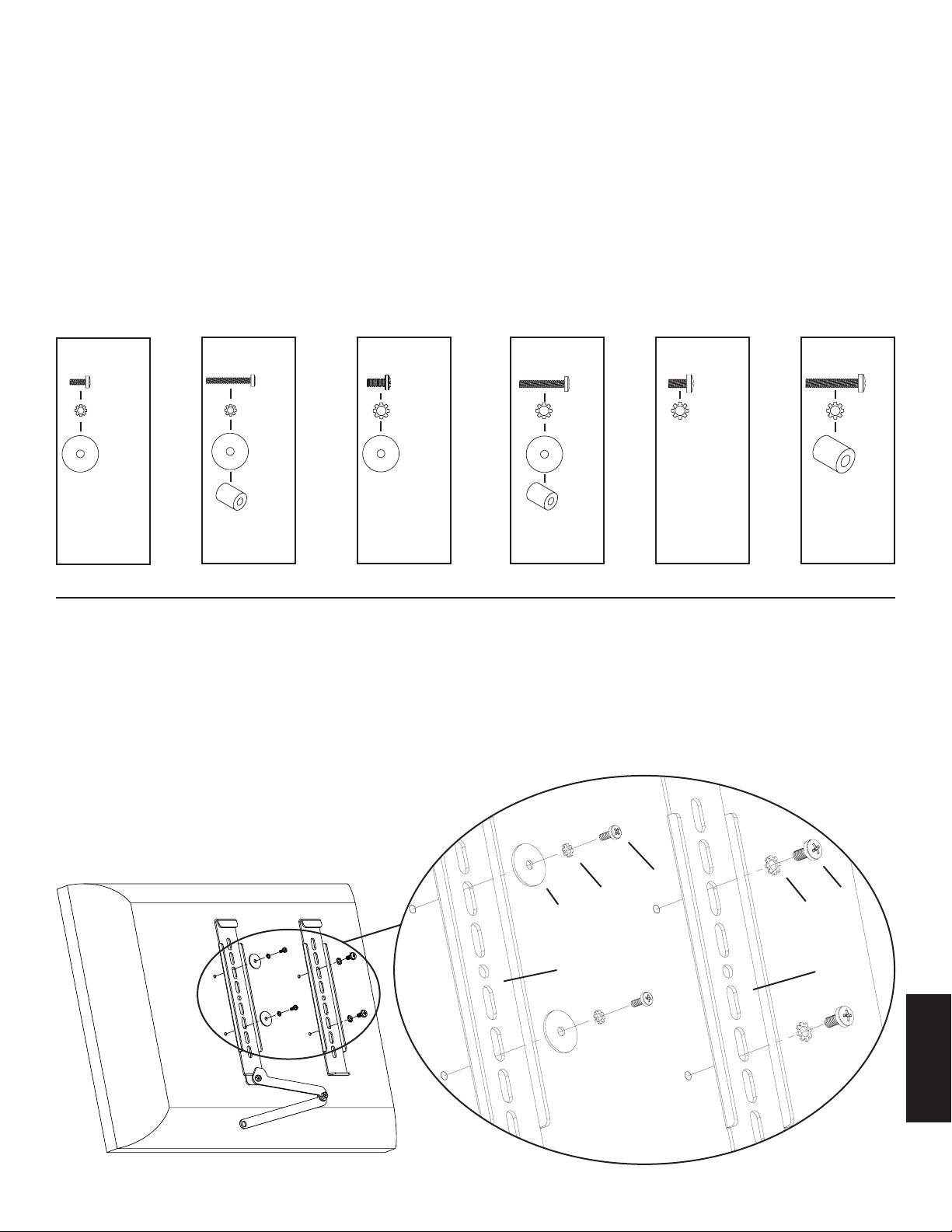

五金件图：以下部件以一定比例显示。

M4 x 10

M4 x 30

M5 x 12

M5 x 30

M6 x 12

M6 x 35

m p n q o r

g g h h i i

j j j j l

k k

步骤 3：将显示器架安装到平背面电视机上

确保制动显示器架 (b) 位于左边（如图 3 所示）。如果电视机使用 M4 或 M5 直径的螺钉，则如图 3 详细视图的左侧所示，

将 M4 x 10 mm (m) 或者 M5 x 12 mm 螺钉 (n) 穿过相应的锁紧垫圈 (g, h)、M4/M5 垫圈和显示器架 (b, c)，最后旋入电视

机。 如果确定电视机使用的是 M6 直径的螺钉，则如图 3 详细视图的右侧所示，将 M6 x 12 mm 螺钉 (o) 穿过锁紧垫圈 (i)

和显示器架,最后旋入电视机。最后使用 Phillips 螺丝刀旋紧螺钉。

详细视图

图 3

m, n

g, h o

j i

b c

中文

步骤 4：在背面凸起、凹进或者有其它不平的电视机上安装显示器架。

确保制动显示器架 (b) 位于左边（如图 4 所示）。如果电视机使用 M4 或 M5 直径的螺钉，则如图 4 详细视图的左侧所示，

将 M4 x 30 mm (m) 或者 M5 x 30 mm 螺钉 (q) 穿过相应的锁紧垫圈 (g, h)、M4/M5 垫圈 (j)、显示器架 (b, c) 和 M4/M5 间

隔块 (k)，最后旋入电视机。 如果确定电视机使用的是 M6 直径的螺钉，则如图 4 详细视图的右侧所示，将 M6 x 35 螺钉

(r) 穿过锁紧垫圈 (i)、显示器架和 M6 间隔块 (l)， 最后旋入电视机。最后使用 Phillips 螺丝刀旋紧螺钉。

详细视图

图 4

p, q

g, h i r

j

k b l c

步骤 5：将电视机挂上墙板

警告：有些电视机需要两个人才能将其抬起！Sanus 对由此造成的人身伤害或产品损坏不复任何责任。

首先将显示器架 (b, c) 挂在墙板的顶端 (a)，然后如图 5a 所示转动显示器架使其下端位于墙板底端之下。向上移动手柄，使手

柄上的突起位于墙板底部之后，将电视机锁定在墙板上，如图 5b 所示。最后折叠手柄伸长部分，使其隐藏于电视机之后。

图 5a 图 5b

电视机

a

墙面

突起

伸缩手柄
