Hama Sanus Vm300: Istruzioni di montaggio per il modello VM300

Istruzioni di montaggio per il modello VM300

Grazie per aver scelto un sistema di montaggio per parete Sanus Systems Vision Mount. Il VM300 è progettato per montare televisiori

a pannello piatto LCD fino a 101,6 cm (40”) che pesano fino a 36,3 kg (80 libbre) su una parete verticale. In tal modo il televisore sarà

ad appena 1,3 cm (0,5”) dalla parete.

Avvertenza sulla sicurezza: se non si comprendono queste istruzioni o si hanno dubbi sulla sicurezza dell’installazione, rivolgersi a

un installatore specializzato o contattare la Sanus al numero verde USA 800.359.5520 o, in Europa, al numero +31 (0) 20 5708938. È

anche possibile visitare il sito www.sanus.com. Controllare con attenzione che non vi siano parti mancanti o difettose. Il nostro servizio

di assistenza clienti potrà rispondere rapidamente alle domande relative all’installazione o alle parti mancanti o danneggiate. Le parti di

ricambio per i prodotti acquistati attraverso i rivenditori autorizzati vengono spedite direttamente al cliente. Non utilizzare parti difettose.

L’installazione errata può causare danni o lesioni gravi. Non utilizzare questo prodotto per scopi diversi da quelli specificamente indicati

dalla Sanus Systems. La Sanus Systems non è responsabile di danni o lesioni causati da montaggio, o utilizzo non corretti. Chiamare la

Sanus Systems prima di riportare i prodotti al punto vendita.

Strumenti necessari: trapano, punta per trapano da 0,5 cm (3/16”), (punta per muratura da 1,3 cm (1/2”) per mattoni, cemento o

costruzioni con blocchi di cemento), serie di chiavi, cacciavite Philips

Parti e minuteria metallica fornite: in figura alcune parti

non sono delle dimensioni reali*

ITALIANO

(1) piastra per parete - a* (1) staffa di blocco per monitor - b* (1) staffa per monitor - c*

(3) tirafondi - d (3) rondella per tirafondo - e (3) ancora per cemento - f

(4) controrondella M4 - g (4) controrondella M5 - h (4) controrondella M6 - i

(4) rondella M4/M5 - j (4) distanziale M4/M5 - k (4) distanziale M6 - l

(4) bullone per monitor M4 x 10 mm - m (4) bullone per monitor M5 x 12 mm - n (4) bullone per monitor M6 x 12 mm - o

(4) bullone per monitor M4 x 30 mm - p (4) bullone per monitor M5 x 30 mm - q (4) bullone per monitor M6 x 35 mm - r

Fase 1: montare la piastra a parete. Sono disponibili le opzioni di montaggio per perno di legno, mattoni, cemento solido e blocco di cemento.

Montaggio per perno di legno: la piastra a parete (a) deve essere montata su un perno di legno. Usare un rilevatore di perni metallici

di alta qualità per individuare eventuali pezzi metallici nella parete. Forare in precedenza un foro ad una profondità di 6,4 cm (2,5”)

sull’altezza desiderata del perno usando una punta per trapano da 0,5 cm (3/16”). Assicurarsi che il foro si trovi nell’area centrale del

perno. Utilizzare la piastra a parete come maschera per contrassegnare la posizione del secondo foro. Assicurarsi che la piastra per

parete sia a livello e forare un foro alla profondità di 6,4 cm (2,5”) usando una punta per trapano da 0,5 cm (3/16”) nella posizione

contrassegnata. Collegare la piastra per parete alla parete usando i due tirafondi (d) e le due rondelle per tirafondo (e). Assicurarsi che la

piastra per parete sia orientata in modo che la superficie piatta al centro della piastra sia contro la parete come mostrato nella Figura 1a.

Avvertenza: NON SERRARE ECCESSIVAMENTE I TIRAFONDI! Serrare i tirafondi solo fino a quando la rondella del tirafondi

non viene tirata bene contro la piastra per parete.

Figura 1a

d e

a

Montaggio su mattoni, cemento solido e blocco di cemento: utilizzare la piastra a parete (a) come maschera per contrassegnare 3

posizioni per fori sulla parete. Individuare sempre le ancore per cemento (f) nel mattone, bel blocco o nel cemento. Non trapanare mai

nel mortaio tra i blocchi! I due fori superiori devono essere il più lontano possibile dalla piastra per parete. Il foro inferiore deve trovarsi

ITALIANO

al centro. Assicurarsi che la piastra per parete sia a livello. Forare in precedenza con attenzioni questi fori ad una profondità di almeno

6,4 cm (2,5”) usando una punta per muratura da 1,3 cm (1/2”). Inserire un’ancora per cemento in ognuno di questi fori. Assicurarsi che

l’ancora sia sistemata completamente a livello con la superficie di cemento anche se vi è uno strato di parete asciutto o altro materiale davanti.

Collegare la piastra per parete alla parete usando i 3 tirafondi (d) e le 3 rondelle per tirafondi (e). Vedere la Figura 1b per assistenza.

Avvertenza: NON SERRARE ECCESSIVAMENTE I TIRAFONDI! Serrare i tirafondi solo fino a quando la rondella del

tirafondi non viene ben tirata contro la piastra per parete.

Figura 1b d e

a

Fase 2: selezionare la minuteria metallica appropriata per il televisore.

Assicurarsi sempre che il televisore sia scollegato dall’alimentazione prima di inserire i bulloni sul pannello posteriore.

Inserire i bulloni attentamente nel televisore a mano prima di serrare. Se si avverte resistenza, rimuovere immediatamente il bullone.

Se non si trovano le parti metalliche appropriate per il televisore, rivolgersi a un ferramenta locale o chiamare la Sanus Systems.

Individuare gli inserti filettati sul retro del televisore piatto e stabilire quale dei bulloni forniti è del diametro corretto. Per testare ogni

diametro, inserire i bulloni attentamente nel televisore a mano fino a trovare il diametro che si adatta in modo corretto.

Quindi, determinare la lunghezza corretta del bullone richiesto. I televisori con retro piatto richiedono uno dei bulloni più corti e nessun

distanziale. Alcuni televisori hanno una curva, un recesso o un’altra ostruzione sul retro. Ciò può richiedere un bullone più lungo insieme

a un distanziale tra il televisore e la staffa per monitor.

Una volta selezionato il bullone corretto, è possibile seguire le figure che seguono per vedere quale altra minuteria metallica è necessario

per montare le staffe del monitor (b, c) alla TV. Per un televisore con retro piatto, vedere la Fase 3 per le istruzioni di installazione. Per

tutti gli altri casi, vedere la Fase 4.

Schemi per la ferramenta: le parti sono in scala.

M4 x 10

M4 x 30

M5 x 12

M5 x 30

M6 x 12

M6 x 35

m p n q o r

g g h h i i

j j j j l

k k

ITALIANO

Fase 3: collegare le staffe del monitor al televisore con un retro piatto.

Assicurarsi che la staffa di blocco del monitor (b) si trovi sul lato sinistro come mostrato nella Figura 3. Se la TV richiede un bullone del

diametro M4 o M5, avvitare un bullone M4 x 10 mm (m) o M5 x 12 mm (n) attraverso la controrondella appropriata (g, h), una rondella

M4/M5, la staffa del monitor (b, c) e nella TV come indicato sul lato sinistro nella Vista dettagliata della Figura 3. Se la TV richiede un

bullone del diametro M6, avvitare un bullone M6 x 12 mm (o) attraverso la controrondella (i), attraverso le staffe per Monitor e nella

TV come indicato sul lato destro nella Vista dettagliata della Figura 3 per assistenza. Procedere serrando i bulloni in modo sicuro con

un cacciavite Phillips.

Vista dettagliata

Figura 3

m, n

g, h o

j i

b c

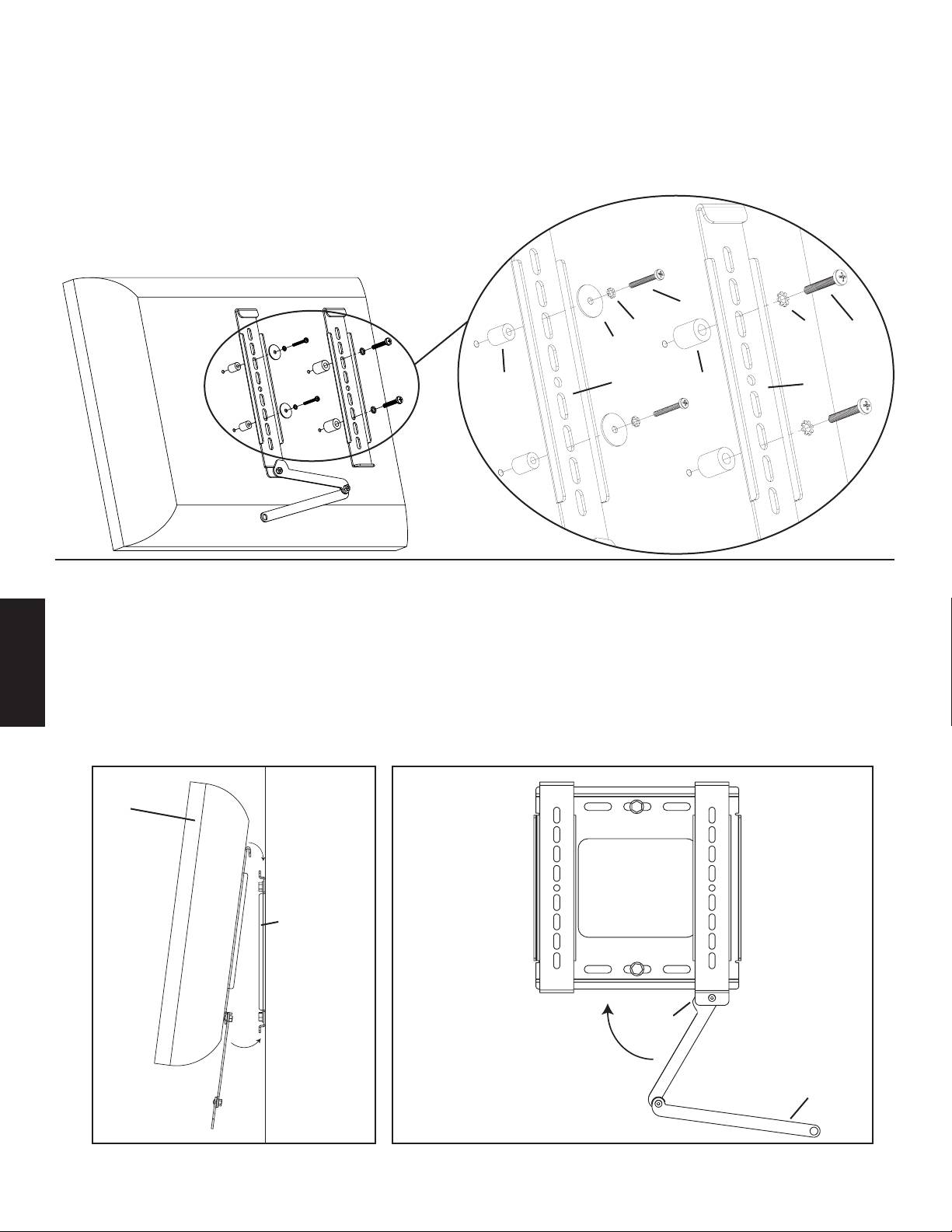

Fase 4: collegare le mensole per monitor a un televisore con una curva, un recesso o un’altra ostruzione sul retro.

Assicurarsi che la staffa di blocco del monitor (b) si trovi sul lato sinistro come mostrato nella Figura 4. Se la TV richiede un bullone del

diametro M4 o M5, avvitare un bullone M4 x 30 mm (p) o M5 x 30 mm (q) attraverso la controrondella appropriata (g, h), una rondella

M4/M5 (j), la staffa del monitor (b, c), un distanziale M4/M5 (k) e nella TV come indicato sul lato sinistro nella Vista dettagliata della

Figura 4. Se la TV richiede un bullone M6, avvitare un bullone M6 x 35 (r) attraverso la controrondella (i), attraverso la staffa per

Monitor, un distanziale M6 (l) e nella TV come indicato sul lato destro nella Vista dettagliata della Figura 4 per assistenza. Procedere

serrando i bulloni in modo sicuro con un cacciavite Phillips.

Vista dettagliata

Figura 4

p, q

g, h i r

j

k b l c

Fase 5: appendere il televisore sulla piastra per parete

Avvertenza: per sollevare alcuni televisori possono essere necessarie 2 persone. La Sanus non è responsabile di eventuali lesioni

personali o dani al prodotto.

Innanzitutto agganciare le staffe per monitor (b, c) sulla parte superiore della piastra per parete (a), quindi consentire alla parte inferiore

delle staffe per monitor di ruotare verso l’interno sotto la parte inferiore della staffa per parete come mostrato nella Figura 5a. Bloccare il

televisore alla piastra per la parete spostando la maniglia in alto in modo che la linguetta sulla maniglia vada dietro alla parte inferiore della

ITALIANO

piastra per parete come mostrato nella Figura 5b. Piegare la prolunga della maniglia in alto in modo che si nasconda dietro al televisore.

Figura 5a Figura 5b

TV

a

parete

linguetta

maniglia di prolunga
