Instrucciones de armado del modelo VM300

Gracias por elegir el soporte de pared Vision Mount de Sanus Systems. El modelo VM300 ha sido diseñado para montar televisores con

ESPAÑOL

pantalla plana de 101,6 cm (40 pulg.) con un peso de hasta 36,3 kg (80 lb) en una pared vertical. Este modelo permite fijar el televisor a

apenas 1,3 cm (0,5 pulg.) de la pared.

Advertencia de seguridad: Si no entiende estas instrucciones o si tiene alguna duda con respecto a la seguridad de la instalación, llame

a un contratista calificado o llámenos al 800.359.5520 (en EE.UU.) o al 31 (0) 20 5708938 (en Europa). También nos puede visitar

en nuestro sitio www.sanus.com. Revise cuidadosamente para asegurarse de que no hayan piezas faltantes o defectuosas. Nuestros

representantes del servicio al cliente pueden ayudarle a responder sus preguntas sobre la instalación o con respecto a las piezas faltantes

o defectuosas. Las piezas de repuesto para los productos comprados a través de un distribuidor autorizado se enviarán directamente

a usted. Nunca use piezas que presenten algún defecto. La instalación incorrecta puede provocar daño o lesiones graves. No use este

producto para fines que no estén especificados explícitamente por Sanus Systems. Sanus Systems no se hace responsable de los daños

ni de las lesiones causadas por el montaje, armado o uso incorrectos. Sírvase llamar a Sanus Systems antes de devolver los productos al

punto de compra.

Herramientas necesarias: Taladro, broca de 0,5 cm (3/16 pulg.), (broca para concreto de 1,3 cm (1/2 pulg.) para instalaciones sobre

ladrillo, concreto o bloques de hormigón), juego de llaves mecánicas, destornillador philips

Piezas y tornillería suministradas: Algunas piezas no se

muestran del tamaño real*

(1) Placa adaptadora - a* (1) Soporte de bloqueo del monitor - b* (1) Soporte de monitor - c*

(3) Tirafondo - d (3) Arandela de tirafondo - e (3) Anclaje para concreto - f

(4) Arandela de seguridad M4 - g (4) Arandela de seguridad M5 - h (4) Arandela de seguridad M6 - i

(4) Arandela M4/M5 - j (4) Espaciador M4/M5 - k (4) Espaciador M6 - l

(4) Perno de monitor M4 x 10 mm - m (4) Perno de monitor M5 x 12 mm - n (4) Perno de monitor M6 x 12 mm - o

(4) Perno de monitor M4 x 30 mm - p (4) Perno de monitor M5 x 30 mm - q (4) Perno de monitor M6 x 35 mm - r

Paso 1: Montar la placa de pared: Se proporcionan opciones para montaje sobre pie derecho de madera, ladrillo, concreto sólido y

bloque de hormigón.

Montaje sobre pie derecho de madera: La placa de pared (a) se debe montar a un pie derecho de madera. Utilizar un detector de

vigas de alta calidad para localizar el pie derecho. Perforar con antelación un agujero profundo de 6,4 cm (2,5 pulg.) en la altura deseada

del pie derecho utilizando una broca de 0,5 cm (3/16 pulg.). Asegurarse de que el agujero quede bien centrado en el pie derecho. Utilizar

la placa de pared como una plantilla para marcar la posición del segundo agujero. Asegurarse que la placa de pared esté nivelada y

perforar un agujero profundo de 6,4 cm (2,5 pulg.) utilizando una broca de 0,5 cm (3/16 pulg.) en el punto marcado. Conectar la placa

en la pared utilizando dos tirafondos (d) y dos arandelas de tirafondo (e). Asegurarse que la placa de pared esté orientada de manera que

la superficie plana del centro de la placa quede contra la pared, como se ilustra en el diagrama 1a.

Advertencia: ¡NO APRETAR DEMASIADO LOS TIRAFONDOS! Apretar los tirafondos sólo hasta que la arandela quede bien

firme contra la placa de pared.

ESPAÑOL

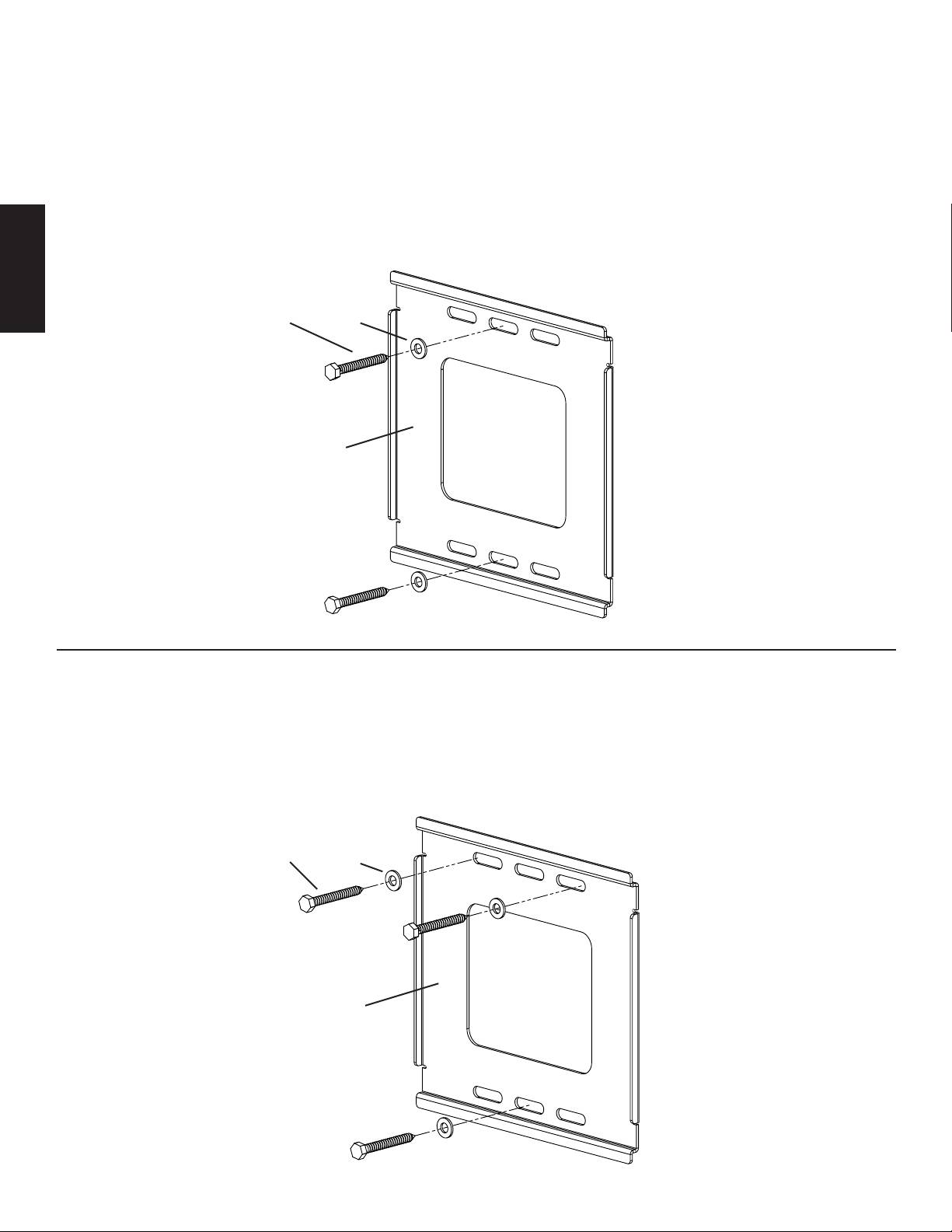

Diagrama 1a d e

a

Montaje en ladrillo, concreto y bloque de hormigón: Utilizar la placa de pared (a) como una plantilla para marcar las 3 posiciones

de los agujeros en la pared. Siempre poner anclajes para concreto (f) en el ladrillo, bloque o concreto. ¡Nunca perforar en el cemento

entre los bloques! Los dos agujeros superiores deben quedar lo más afuera posible de la placa de pared. El agujero inferior debe quedar

en el centro. Asegurarse que la placa de pared esté nivelada. Perforar cuidadosamente estos agujeros con una broca para concreto de

6,4 cm (1/2 pulg.) a una profundidad mínima de 6,4 cm (2,5 pulg.). Insertar un anclaje para concreto en cada uno de estos agujeros.

Asegurarse de que el anclaje quede asentado completamente a ras con la superficie de concreto, incluso si hubiera una capa de yeso o de otro

material encima. Conectar la placa en la pared utilizando 3 tirafondos (d) y 3 arandelas de tirafondo (e). Ver el diagrama 1b para más ayuda.

Advertencia: ¡NO APRETAR DEMASIADO LOS TIRAFONDOS! Apretar los tirafondos sólo hasta que la arandela quede bien

firme contra la placa de pared.

Diagrama 1b d e

a

Paso 2: Seleccionar la tornillería correcta para el televisor

¡Siempre asegurarse que el televisor esté desenchufado antes de pasar cualquier perno por el panel trasero!

Cuidadosamente enroscar los pernos a mano antes de apretarlos en el televisor. ¡Si siente alguna resistencia, retirar el perno

inmediatamente! Si no puede encontrar la tornillería correcta para su televisor, consultar en una ferretería local o llamar a Sanus

Systems.

Ubicar los insertos roscados en la parte trasera del televisor con pantalla plana, y determinar cuál de los pernos suministrados es el de diámetro

correcto. Para probar el diámetro, enroscar los pernos a mano en el televisor hasta encontrar el diámetro que encaje correctamente.

ESPAÑOL

Luego, determinar el largo correcto del perno requerido. Los televisores con la parte trasera plana requerirán los pernos cortos y no

necesitan espaciador. Algunos televisores tienen la parte trasera curvada, hendida o con otro tipo de obstrucción. Esto puede requerir un

perno más largo junto con un espaciador que se debe colocar entre el televisor y el soporte de monitor.

Una vez que se tenga seleccionado el perno correcto, se pueden seguir los diagramas de más abajo para ver la tornillería adicional que

se necesitará para montar los soportes de monitor (b, c) en el televisor. Para un televisor con la parte trasera plana, ver el paso 3 para las

instrucciones de instalación. Para todas las demás instancias, ver el paso 4.

Diagramas de tornillería: Las piezas se ilustran a escala.

M4 x 10

M4 x 30

M5 x 12

M5 x 30

M6 x 12

M6 x 35

m p n q o r

g g h h i i

j j j j l

k k

Paso 3: Conectar los soportes de monitor a un televisor con la parte trasera plana

Asegurarse de que el soporte de bloqueo del monitor (b) quede ubicado en el lado izquierdo, como se ilustra en el diagrama 3. Si el

televisor requiere de un perno de diámetro M4 ó M5, pasar un perno M4 x 10 mm (m) o M5 x 12 mm (n) a través de la arandela de segu

ridad (g, h) correspondiente, una arandela M4/M5, el soporte de monitor (b, c) e insertarlo en el televisor, como se ilustra en el lado

izquierdo de la vista detallada del diagrama 3. Si se determina que el televisor requiere de un perno con un diámetro M6, pasar un perno

M6 x 12 mm (o) a través de la arandela de seguridad (i), los soportes de monitor e insertarlo en el televisor, como se ilustra en el lado

derecho de la vista detallada del diagrama 3. Proceder a apretar firmemente los pernos con un destornillador phillips.

Vista detallada

Diagrama 3

m, n

g, h o

j i

b c
