Hama PFFP: Instrucciones de armado del mueble Platinum de Sanus Systems modelo: PFFP

Paso 7: ¡Siempre asegurarse que el televisor esté desenchufado antes de pasar cualquier perno por el panel trasero!

Cuidadosamente enroscar los pernos a mano antes de apretarlos en el televisor. ¡Si siente alguna resistencia, retirar el perno

inmediatamente! Si no puede encontrar la tornillería correcta para su televisor, consultar en una ferretería local o llamar a Sanus

Systems.

Ubicar los insertos roscados en la parte trasera del televisor con pantalla plana, y determinar cuál de los pernos suministrados (v, w, x, y, z,

aa, bb, cc) es el de diámetro correcto. Para probar el diámetro, enroscar los pernos a mano en el televisor hasta encontrar el diámetro que

encaje correctamente. Luego, determinar el largo correcto del perno requerido. Si la parte trasera del televisor es plana, usar un perno corto

sin espaciador. La parte trasera de algunos televisores es curva o bien tiene insertos roscados. Esto puede requerir el uso de pernos más

largos y un espaciador (ii, jj) entre el televisor y el soporte del monitor (k, l). Una vez que se tenga seleccionado el perno correcto, se pueden

seguir los diagramas de más abajo para ver la tornillería adicional que se necesitará para montar los soportes de monitor en el televisor. Cada

perno requerirá una arandela de seguridad (ee, ff, gg, hh). Se necesitarán cuatro de cada una de las piezas listadas más abajo para conectar

los soportes de monitor al televisor. Para un televisor con la parte trasera plana, ver el paso 8 para las instrucciones de instalación. Para un

ESPAÑOL

televisor con la parte trasera curva, ver el paso 9. Para un televisor que tenga la parte trasera con insertos roscados, ver el paso 10.

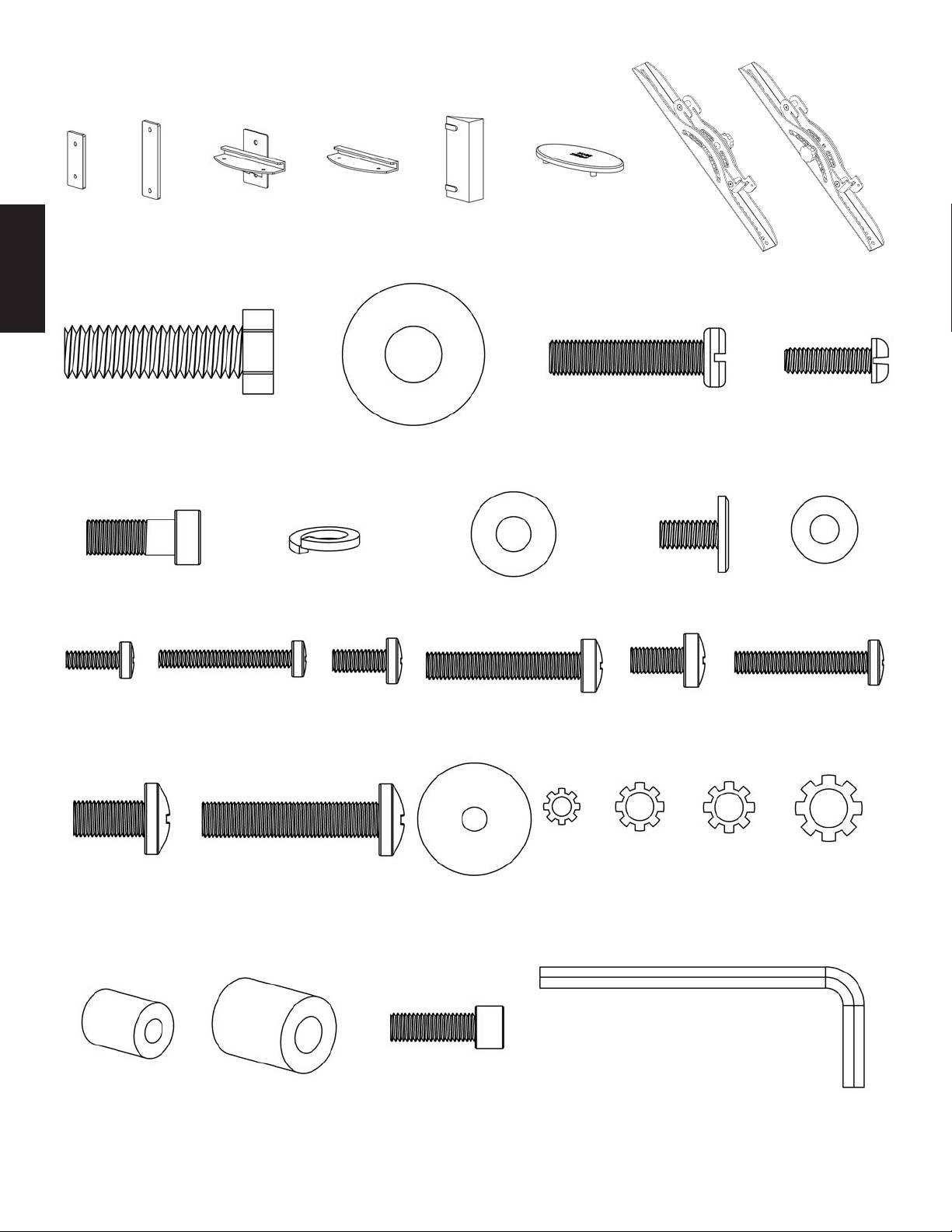

Diagramas de tornillería:

M4 x 12

M4 x 30

M5 x 12

M5 x 30

M6 x 12

M6 x 35

M8 x 16

M8 x 40

v w x y z aa bb cc

ee ee ff ff gg gg hh hh

dd dd dd dd jj jj

ii ii

dd dd

Paso 8: Conexión de los soportes de monitor a un televisor con la parte trasera plana

Para un televisor con la parte trasera plana que requiere el perno M4 ó M5, pasar un perno M4 x 12 (v) o M5 x 12 (x) por la

arandela de seguridad correspondiente (ee, ff), una arandela M4/M5 (dd) y el soporte de monitor (k, l), hasta llegar finalmente al

televisor. Ver la vista detallada A del diagrama 8 para más ayuda. Si su televisor requiere el perno M6 ó M8, pasar un perno M6 x

12 (z) o M8 x 16 (bb) por la arandela de seguridad correspondiente (gg, hh) y el soporte de monitor, hasta llegar al televisor. Ver

la vista detallada B del diagrama 8 para más ayuda. Los soportes de monitor deben quedar de manera vertical, lo más cerca posible

al centro del televisor. Apretar levemente las perillas en los soportes de monitor una vez que queden bien conectadas al televisor.

Diagrama 8

Vista detallada A v, x

TV dd ee, ff

k, l

Perilla

Vista detallada B z, bb

gg, hh

TV

k, l

Paso 9: Conexión de los soportes de monitor a un televisor con la parte trasera curva

Si el televisor tiene la parte trasera curva y requiere un perno M4 ó M5, pasar un perno M4 x 30 (w) o M5 x 30 (y) por la

arandela de seguridad correspondiente (ee, ff), una arandela M4/M5 (dd), el soporte de monitor (k, l), una arandela M4/M5, un

espaciador M4/M5 (ii) y finalmente el televisor, como se ilustra en la vista detallada A del diagrama 9. Si se determina que el

televisor requiere un perno con diámetro M6 ó M8, pasar un perno M6 x 35 (aa) o M8 x 40 (cc) por la arandela de seguridad

correspondiente (gg, hh), el soporte de monitor, un espaciador M6/M8 (jj) y finalmente el televisor, como se ilustra en la

vista detallada B del diagrama 9. Los soportes de monitor deben quedar de manera vertical, lo más cerca posible al centro del

ESPAÑOL

televisor. Apretar levemente las perillas en los soportes de monitor una vez que queden bien conectadas al televisor.

Vista detallada A

Diagrama 9

ii dd dd ee, ff w, y

TV

Vista detallada B

perilla jj gg, hh aa,cc

Paso 10:

Si el televisor tiene la parte trasera con insertos roscados y requiere un perno de diámetro M4 ó M5, pasar un perno M4 x 30

(w) o M5 x 30 (y) por la arandela de seguridad correspondiente (ee, ff), una arandela M4/M5 (dd), el soporte de monitor (k, l),

una arandela M4/M5, un espaciador M4/M5 (ii) y finalmente el televisor, como se ilustra en la vista detallada A del diagrama

10. Si se determina que el televisor requiere un perno con diámetro M6 ó M8, pasar un perno M6 x 35 (aa) o M8 x 40 (cc) por

la arandela de seguridad correspondiente (gg, hh), el soporte de monitor, un espaciador M6/M8 (jj) y finalmente el televisor,

como se ilustra en la vista detallada B del diagrama 10. Los soportes de monitor deben quedar de manera vertical, lo más cerca

posible al centro del televisor. Apretar levemente las perillas en los soportes de monitor una vez que queden bien conectadas al

televisor.

Vista detallada A

TV

Diagrama 10

ii dd dd ee, ff w, y

Vista detallada B

TV

jj aa, cc

perilla gg, hh

Área hendida

Paso 11: ¡Se requieren dos personas para levantar el televisor!

Para colgar el televisor en el soporte de pared (c) primero enganchar los soportes de monitor (k, l) en la parte superior del

soporte de pared, luego dejar que la parte inferior de los soportes de monitor giren debajo de la base del soporte de pared,

como se ilustra en la vista detallada del diagrama 11.

Diagrama 11 Vista detallada

k, l

d

TV

ESPAÑOL

i

c

Paso 12:

Insertar los pernos de seguridad (kk) en los agujeros roscados que se encuentran en la base de los soportes de monitor (k, l) y

apretarlos con una llave allen (ll), de manera que se asienten detrás de la lengüeta inferior del soporte de pared (c), como se ilustra

en la vista detallada del diagrama 12. Finalmente, aflojar las perillas en los soportes de monitor y ajustar libremente el televisor.

Diagrama 12 Vista detallada

Perilla

Lengüeta inferior en el

soporte de pared

kk

k, l

Tornillería requerida para el paso 12

(2) Pernos de seguridad
